【机械行业标准(JB)】 水电站门式起重机

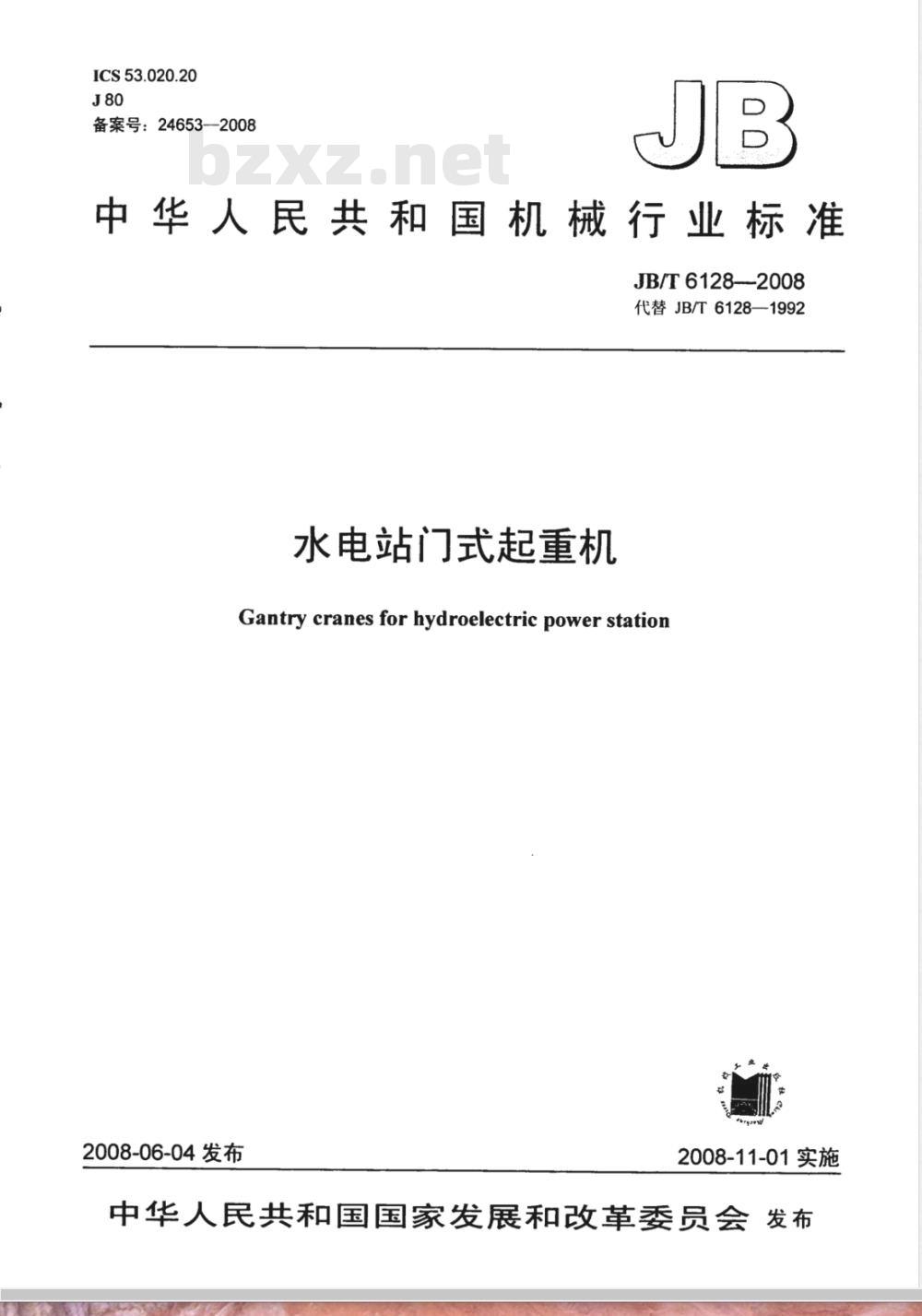

ICS53.020.20
备案号：24653--2008
中华人民共和国机械行业标准　JB/T6128--2008
代替JB/T6128—1992
水电站门式起重机
Gantry cranes for hydroelectric power station2008-06-04发布
2008-11-01实施
中华人民共和国国家发展和改革委员会发布前言，

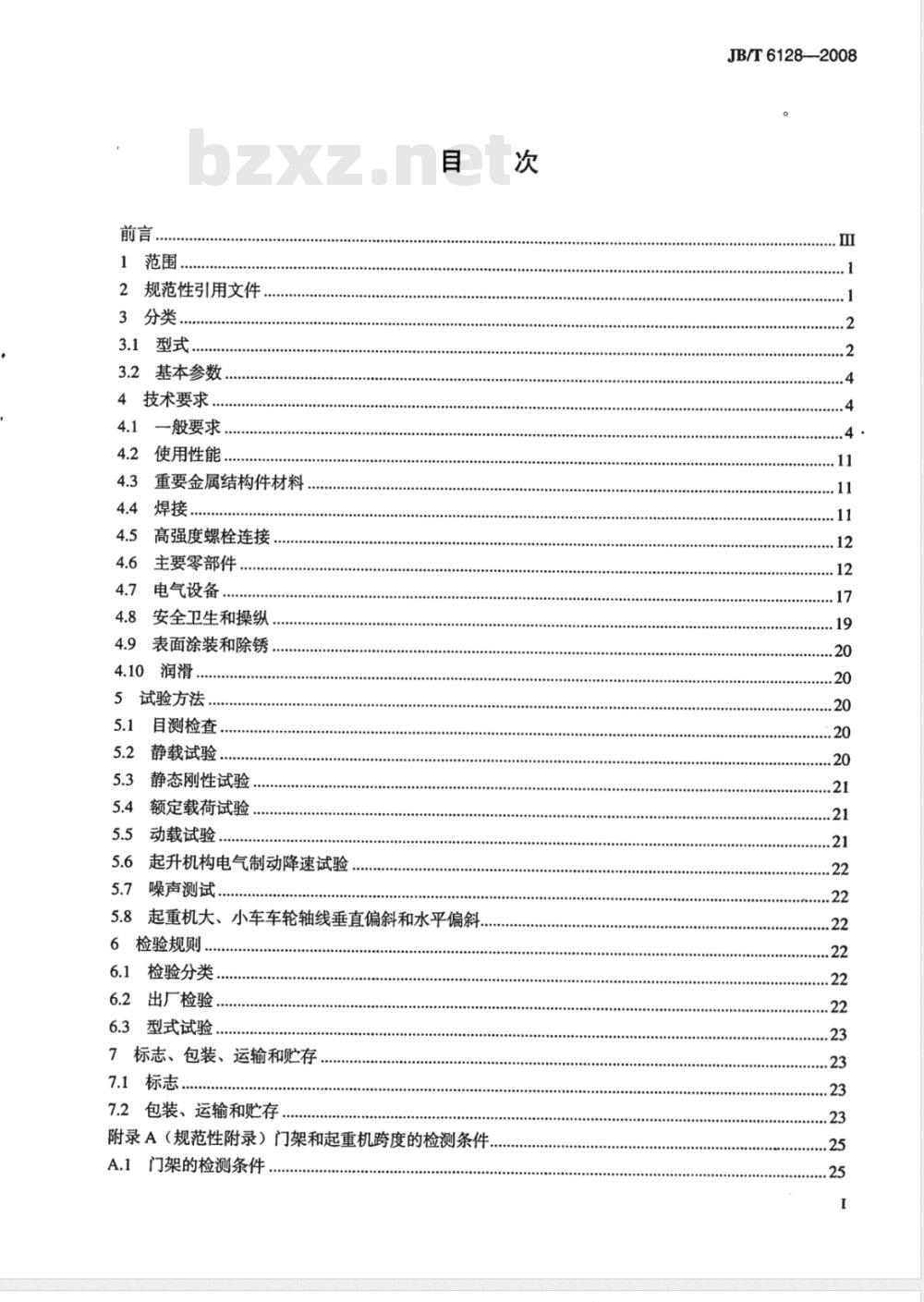

1范围
2规范性引用文件
3.1型式...
3.2基本参数.
4技术要求.
4.1一般要求.
4.2使用性能
4.3重要金属结构件材料，
高强度螺栓连接
主要零部件
电气设备.
安全卫生和操纵
表面涂装和除锈
4.10润滑
5试验方法．
目测检查
静载试验.
静态刚性试验.
5.4额定载荷试验..
动载试验
起升机构电气制动降速试验
噪声测试
5.8起重机大、小车车轮轴线垂直偏斜和水平偏斜..6检验规则，
检验分类，
6.2出厂检验.
6.3型式试验，
7标志、包装、运输和贮存
7.1标志..
7.2包装、运输和贮存
附录A（规范性附录）门架和起重机跨度的检测条件A.1门架的检测条件
JB/T6128—2008
JB/T61282008

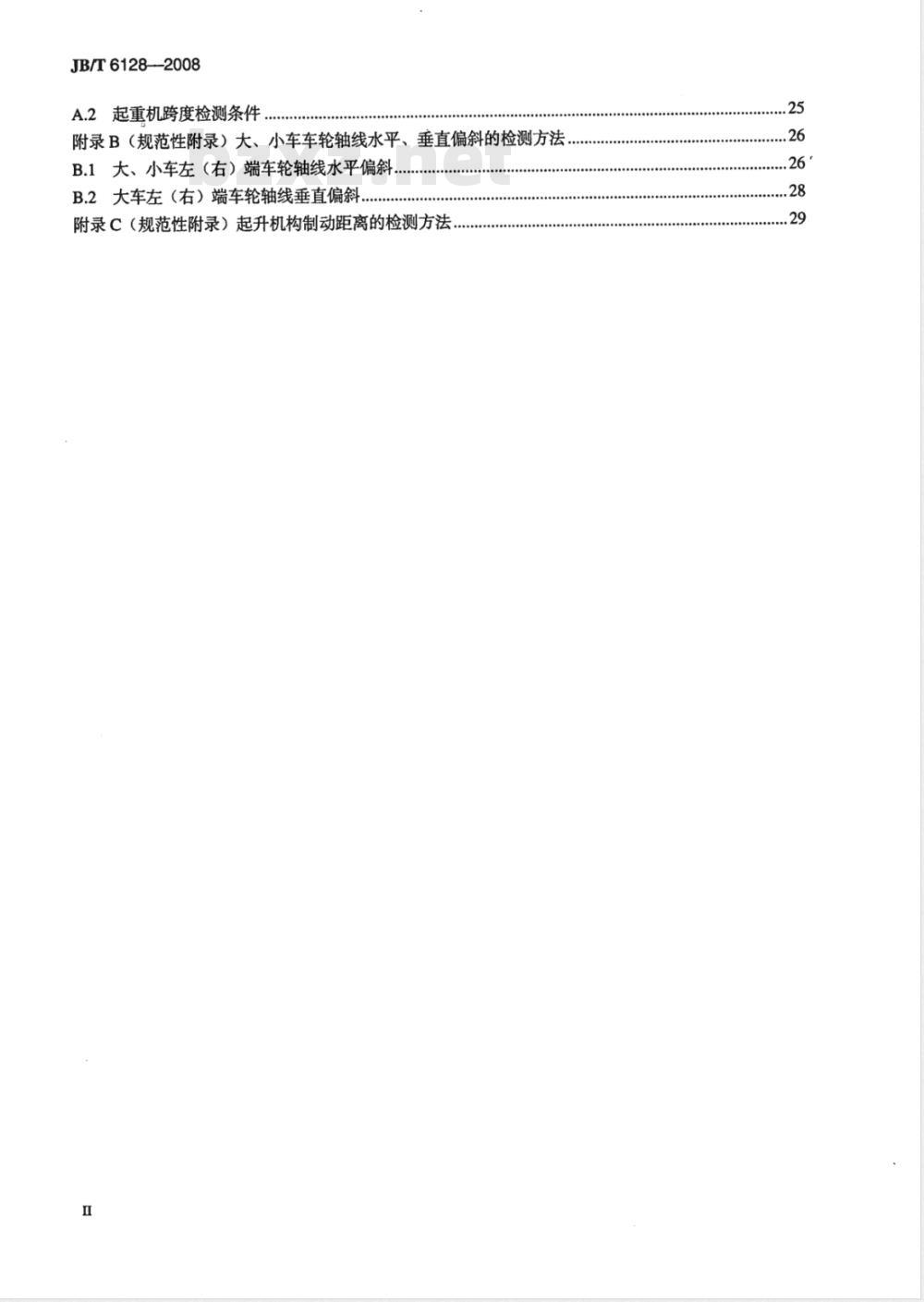

A.2起重机跨度检测条件
附录B（规范性附录）大、小车车轮轴线水平、垂直偏斜的检测方法B.1大、小车左（右）端车轮轴线水平偏斜B.2大车左（右）端车轮轴线垂直偏斜。附录C（规范性附录）起升机构制动距离的检测方法.25
....29

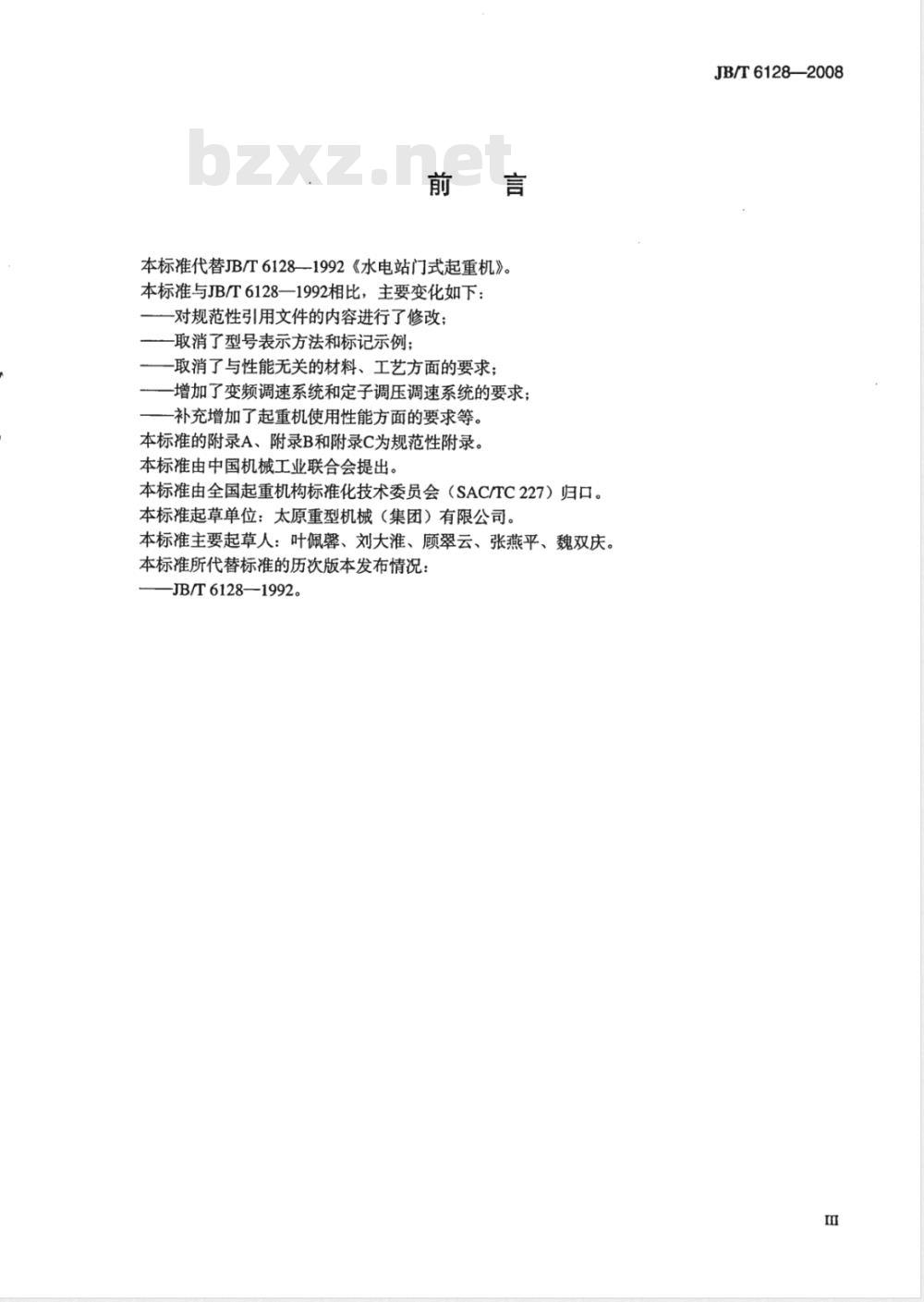

本标准代替JB/T61281992《水电站门式起重机》。本标准与JB/T6128一1992相比，主要变化如下：-对规范性引用文件的内容进行了修改；-取消了型号表示方法和标记示例；一取消了与性能无关的材料、工艺方面的要求：一增加了变频调速系统和定子调压调速系统的要求；一补充增加了起重机使用性能方面的要求等。本标准的附录A、附录B和附录C为规范性附录。本标准由中国机械工业联合会提出。本标准由全国起重机构标准化技术委员会（SAC/TC227）归口。本标准起草单位：太原重型机械（集团）有限公司。本标准主要起草人：叶佩馨、刘大准、顾翠云、张燕平、魏双庆。本标准所代替标准的历次版本发布情况：-JB/T6128—1992。
JB/T6128—2008

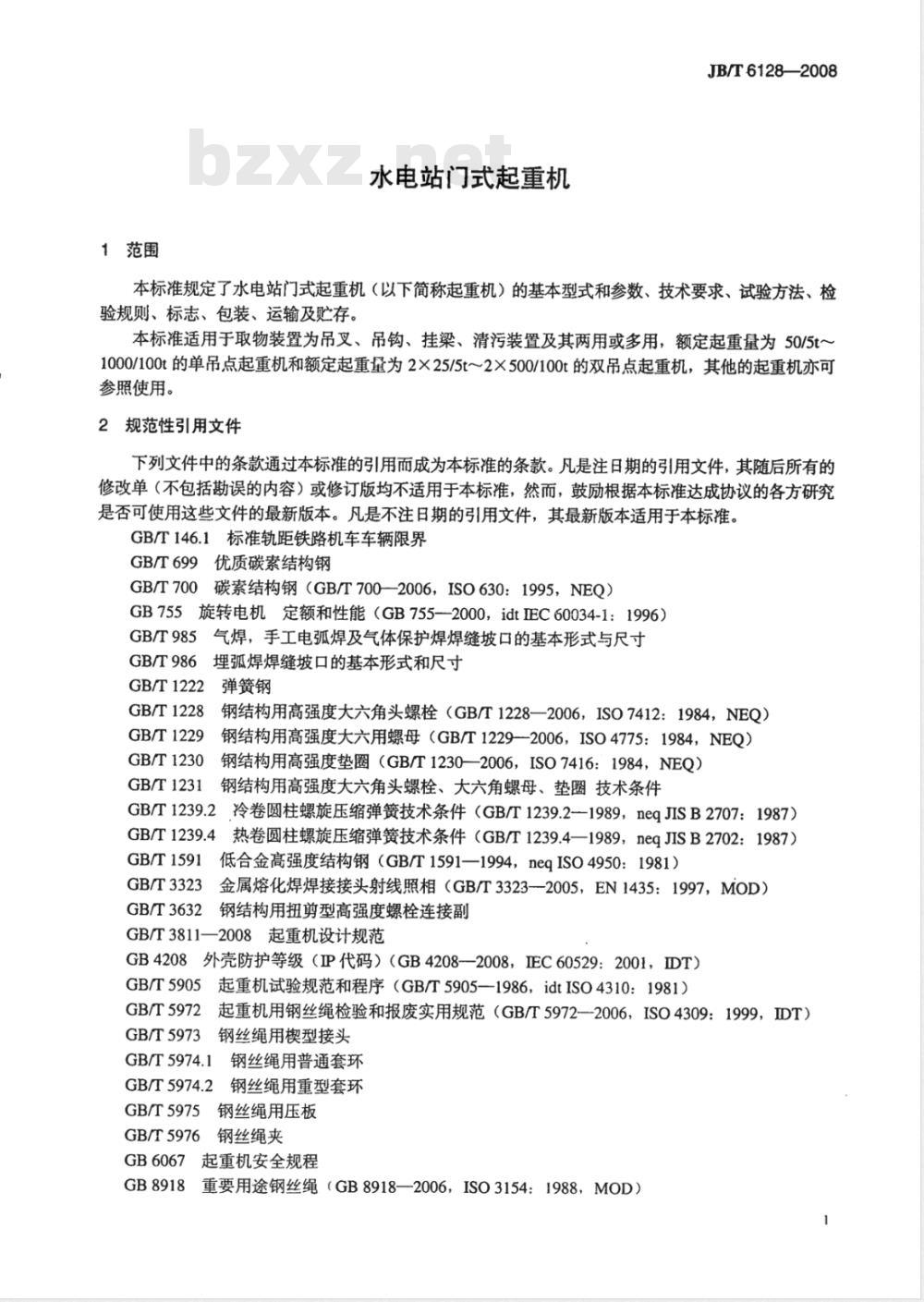

1范围
水电站门式起重机
JB/T6128—2008
本标准规定了水电站门式起重机（以下简称起重机）的基本型式和参数、技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于取物装置为吊叉、吊钩、挂梁、清污装置及其两用或多用，额定起重量为50/5t~1000/100t的单吊点起重机和额定起重量为2×25/5t～2×500/100t的双吊点起重机，其他的起重机亦可参照使用。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T146.1标准轨距铁路机车车辆限界GB/T699优质碳素结构钢
碳索结构钢（GB/T7002006，ISO630：1995，NEQ）GB/T700
GB755旋转电机定额和性能（GB755--2000，idtEC60034-1：1996）GB/T985气焊，手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB/T986埋弧焊焊缝坡口的基本形式和尺寸GB/T1222
GB/T1228
GB/T1229
GB/T1230
弹簧钢
钢结构用高强度大六角头螺栓（GB/T1228—2006，ISO7412：1984，NEQ）钢结构用高强度大六用螺母（GB/T1229—2006，ISO4775：1984，NEQ）钢结构用高强度垫圈（GB/T12302006，ISO7416：1984，NEQ）钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T1231
GB/T1239.2冷卷圆柱螺旋压缩弹簧技术条件（GB/T1239.2-—1989，neqJISB2707：1987）GB/T1239.4热卷圆柱螺旋压缩弹簧技术条件（GB/T1239.4—1989，neqJISB2702：1987）GB/T1591
低合金高强度结构钢（GB/T1591—1994，neqISO4950：1981）GB/T3323
金属熔化焊焊接接头射线照相（GB/T3323--2005，EN1435：1997，MOD）钢结构用扭剪型高强度螺栓连接副GB/T3632
GB/T3811—2008起重机设计规范外壳防护等级（IP代码）（GB4208-2008，EC60529：2001，IDT）GB42082
GB/T5905起重机试验规范和程序（GB/T5905—1986，idtISO4310：1981）GB/T5972
GB/T5973
起重机用钢丝绳检验和报废实用规范（GB/T5972—2006，ISO4309：1999，IDT）钢丝绳用楔型接头
GB/T5974.14
钢丝绳用普通套环
钢丝绳用重型套环
GB/T5974.2
GB/T5975钢丝绳用压板
GB/T5976钢丝绳夹
GB6067起重机安全规程
GB8918重要用途钢丝绳（GB8918—2006，ISO3154：1988，MOD）JB/T6128—2008
GB/T8923涂装前钢材表面锈蚀等级和除锈等级（GB/T8923-1988，eqv8501-1：1988）GB/T9286色漆和清漆漆膜的划格试验（GB/T9286—1998，eqvISO2409：1992）GB/T10051（所有部分）起重吊钩GB/T10095（所有部分）圆柱齿轮精度制GB/T10183一2005桥式和门式起重机制造及轨道安装公差（ISO8306：1985，MOD）GB/T11352
GB/T13306
GB/T13384
—般工程用铸造碳钢件（GB/T11352—1989，neqISO3755：1975）标牌
机电产品包装通用技术条件
GB/T14406—1993通用门式起重机GB/T19418
GB/T20118
钢的弧焊接头缺陷质量分级指南（GB/T19418--2003，ISQ5817：1992，IDT）般用途钢丝绳（GB/T20118-2006，ISO/DIS2408：2002，MOD）GB/T20303.5
1992，IDT)
JB/T4315
JB/T6392
JB/T6406
JB/T7017
JB/T7019
JB/T7020
起重机司机室第5部分：桥式和门式起重机（GB/T20303.5—2006，ISO8566-5：起重机电控设备
起重机车轮
电力液压鼓式制动器
起重机用液压缓冲器
盘式制动器制动盘
电力液压盘式制动器
圆柱螺旋弹簧抽样检查
JB/T7944
JB/T8110.1
JB/T8854.1
JB/T8854.2bzxz.net
JB/T8854.3
JB/T8905.1
JB/T8905.2
JB/T9005
JB/T9006
JB/T10104
JB/T10105
JB/T10559
JB/T10833
起重机弹簧缓冲器
GCLD型鼓形齿式联轴器
GIICL.GICLZ型鼓形齿式联轴器
GICL.GICLZ型鼓形齿式联轴器
起重机用三支点减速器
起重机底座式减速器
起重机用铸造滑轮
起重机用铸造卷筒
YZ系列起重及冶金用三相异步电动机技术条件YZR系列起重及冶金用绕线转子三相异步电动机技术条件起重机械无损检测钢焊缝超声检测起重机用聚氨酯缓冲器
JG4钢卷尺检定规程
3分类
3.1型式
3.1.1起重机按吊点可分为：
a）单吊点起重机，见图1和图2；b）双吊点起重机，见图3和图4。3.1.2起重机按大车和小车的运行方式可分为：a）单向式起重机，见图1和图3；b）双向式起重机，见图2和图4。2
JB/T6128—2008
JB/T6128—2008
3.2基本参数
起重机应优先采用表1、表2、表3和表4规定的基本参数。4技术要求
4.1一般要求
4.1.1环境条件
4.1.1.1起重机的电源一般为三相交流，频率为50Hz（60Hz），电压为380V。对于大型的或运行距离很长的门式起重机推荐采用三相交流，50Hz（60Hz），小于10000V电源。4.1.1.2起重机安装使用地点的海拔大于1000m时，应按GB755的规定对电机容量进行校核。4.1.1.3起重机环境温度宜在-25℃～40℃的范围内，24h周期内的平均温度不超过十35℃下正常工作。如使用地点的工作环境温度及湿度不在本条款所列范围时，与起重机性能、使用、质量等有关项目（如：主要结构件的材料、润滑等）由用户，起重机设计单位和起重机制造厂协商解决。4.1.1.4最潮湿月份的平均最大相对湿度为90%。环境温度不超过25℃时的相对湿度允许短时达到100%。
4.1.1.5电压波动范围：在正常工作条件下，供电系统在起重机械馈电线接人处的电压波动不应超过额定值的±10%。
4.1.1.6应按起重机使用地点的气象资料确定风压（相当风级）。在无可靠资料的情况下，推荐按表5选取。
JB/T6128—2008
（）9
“o01
“001
.(ost)
“9'1
（s）8
“0t“0m
“0t“00
JB/T6128—2008
（ ）91～
（s）09
“0#“0m
JB/T6128-2008
（）8
（s0）91～8
“001
。(09s)
Q（OSt）
