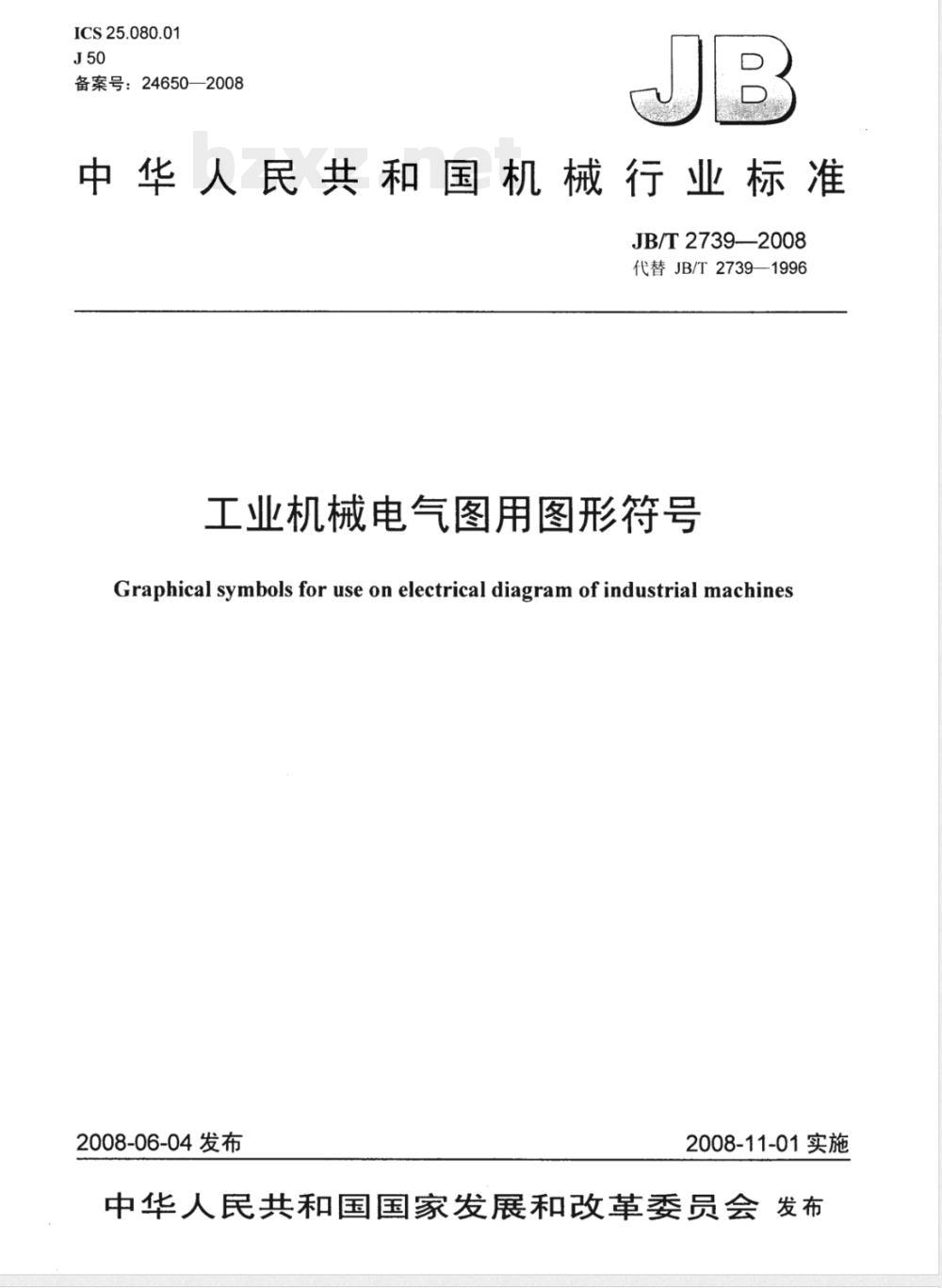

【机械行业标准(JB)】 工业机械电气图用图形符号

ICS25.080.01
备案号：24650—2008
中华人民共和国机械行业标准　JB/T2739—2008
代替JB/T2739—1996
工业机械电气图用图形符号
Graphical symbols for use on electrical diagram of industrial machines2008-06-04 发布
2008-11-01实施
中华人民共和国国家发展和改革委员会发布前言.…

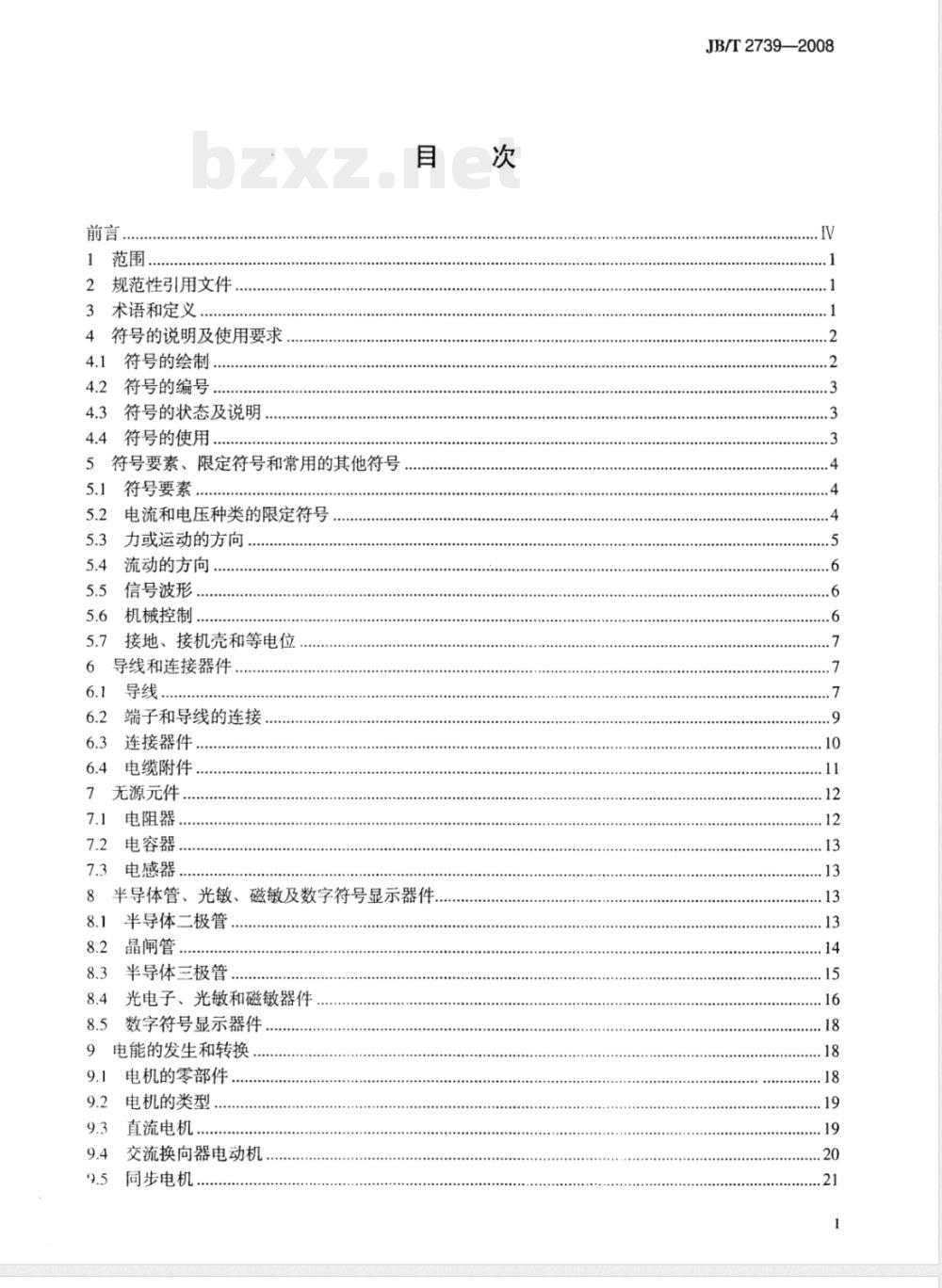

1范围，
规范性引用文件
3术语和定义
符号的说明及使用要求
4.1符号的绘制.
4.2符号的编号..
4.3符号的状态及说明
4.4符号的使用..
符号要素、限定符号和常用的其他符号5
符号要素，
5.2电流和电压种类的限定符号
5.3力或运动的方向
流动的方向，
信号波形
机械控制，
接地、接机壳和等电位
导线和连接器件
端子和导线的连接
连接器件
电缆附件
无源元件
电阻器.
电容器
电感器
半导体管、光敏、磁敏及数字符号显示器件8.1
半导体二极管
8.2晶闸管.
半导体三极管
光电子、光敏和磁敏器件
数字符号显示器件
电能的发生和转换
9.1电机的零部件
电机的类型
直流电机，
交流换向器电动机
同步电机
JB/T2739—2008
JB/T2739—2008

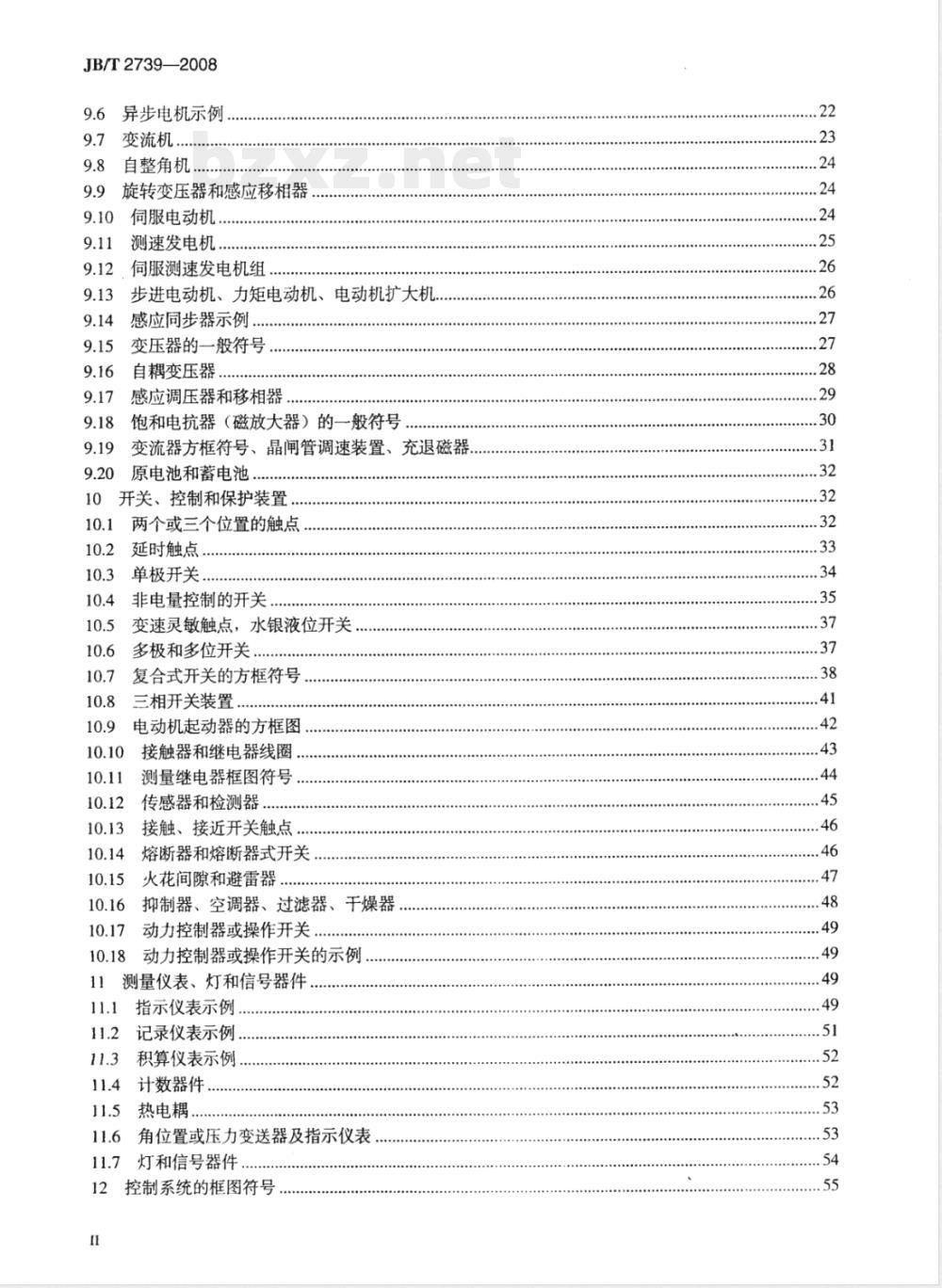

9.6异步电机示例
变流机.
自整角机，
旋转变压器和感应移相器
伺服电动机..
测速发电机
伺服测速发电机组
步进电动机、力矩电动机、电动机扩大机.感应同步器示例..
变压器的一般符号
自耦变压器
感应调压器和移相器
饱和电抗器（磁放大器）的一般符号变流器方框符号、晶闸管调速装置、充退磁器原电池和蓄电池.
10开关、控制和保护装置
两个或三个位置的触点..
延时触点
单极开关
非电量控制的开关
变速灵敏触点，水银液位开关
多极和多位开关
复合式开关的方框符号
三相开关装置..
电动机起动器的方框图
接触器和继电器线圈
测量继电器框图符号
传感器和检测器
接触、接近开关触点
熔断器和熔断器式开关
火花间隙和避雷器.
抑制器、空调器、过滤器、干燥器动力控制器或操作开关
动力控制器或操作开关的示例
测量仪表、灯和信号器件
指示仪表示例
记录仪表示例..
积算仪表示例，
计数器件、
热电耦.
角位置或压力变送器及指示仪表灯和信号器件
12控制系统的框图符号

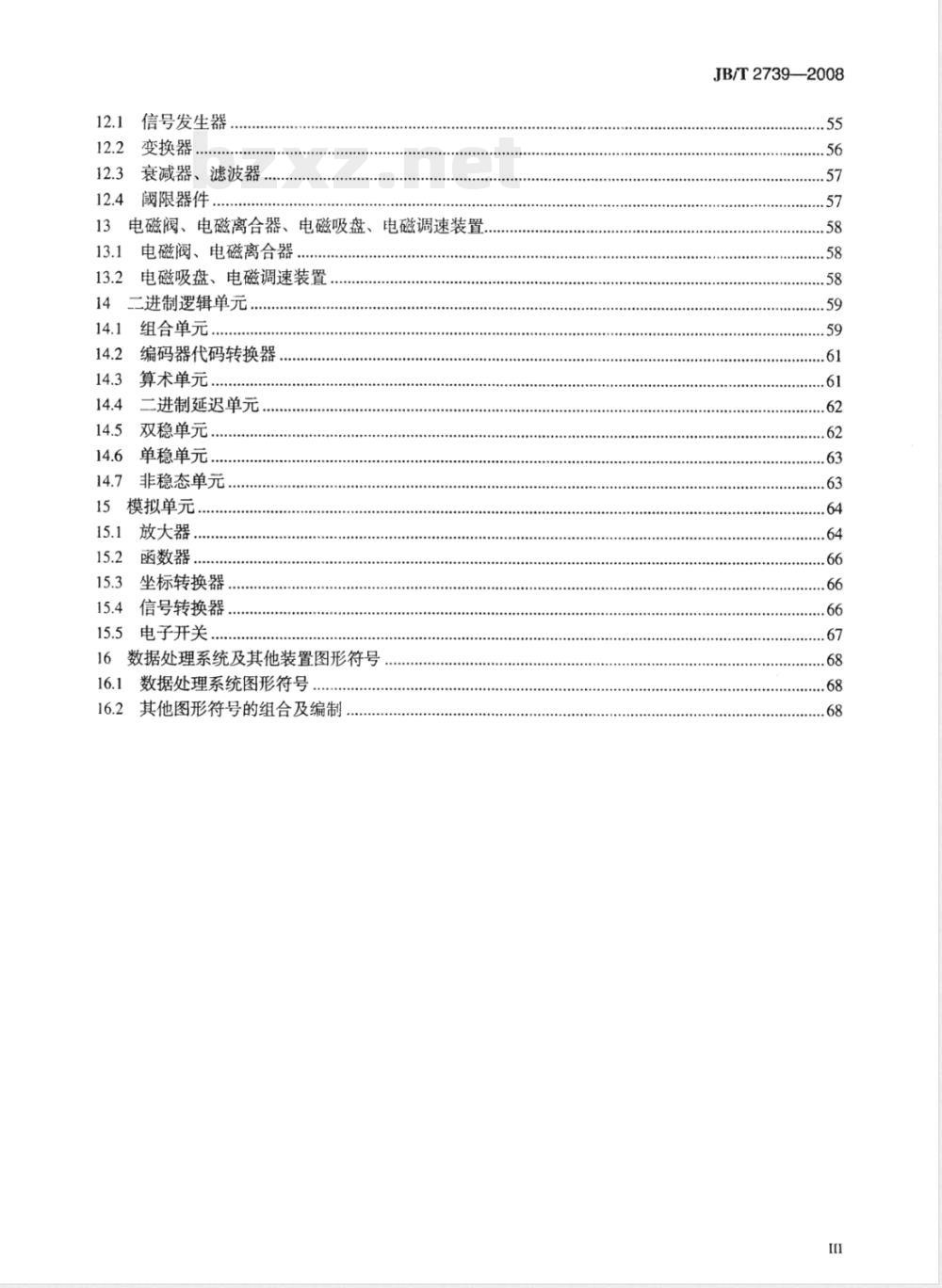

信号发生器
变换器.
12.3衰减器、滤波器
12.4阐限器件
13电磁阀、电磁离合器、电磁吸盘、电磁调速装置电磁阀、电磁离合器
13.2电磁吸盘、电磁调速装置
14二进制逻辑单元...
组合单元
编码器代码转换器，
算术单元
二进制延迟单元
双稳单元．
单稳单元，
非稳态单元
模拟单元，
放大器
函数器.
坐标转换器.
信号转换器
15.5电子开关
16数据处理系统及其他装置图形符号数据处理系统图形符号
16.2其他图形符号的组合及编制JB/T2739—2008
JB/T2739—2008

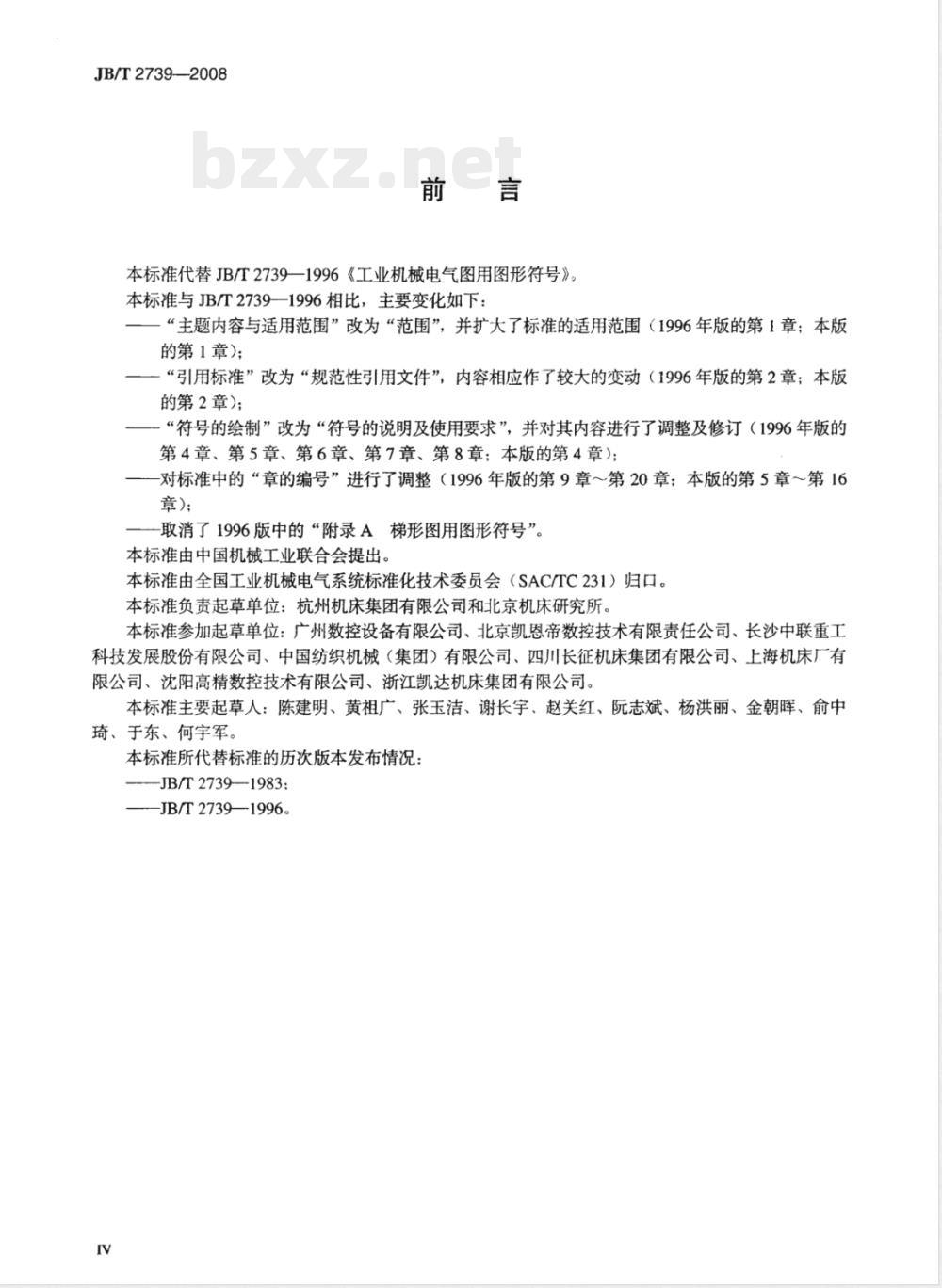

本标准代替JB/T2739一1996《工业机械电气图用图形符号》。本标准与JB/T27391996相比，主要变化如下：一“主题内容与适用范围”改为“范围”，并扩大了标准的适用范围（1996年版的第1章；本版的第1章)；
-“引用标准”改为“规范性引用文件”，内容相应作了较大的变动（1996年版的第2章；本版的第2章）；
-“符号的绘制”改为“符号的说明及使用要求”，并对其内容进行了调整及修订（1996年版的第4章、第5章、第6章、第7章、第8章；本版的第4章)；一对标准中的“章的编号”进行了调整（1996年版的第9章～第20章；本版的第5章～第16章);
一取消了1996版中的“附录A梯形图用图形符号”。本标准由中国机械工业联合会提出。本标准由全国工业机械电气系统标准化技术委员会（SAC/TC231）归口。本标准负责起草单位：杭州机床集团有限公司和北京机床研究所。本标准参加起草单位：广州数控设备有限公司、北京凯恩帝数控技术有限责任公司、长沙中联重工科技发展股份有限公司、中国纺织机械（集团）有限公司、四川长征机床集团有限公司、上海机床厂有限公司、沈阳高精数控技术有限公司、浙江凯达机床集团有限公司。本标准主要起草人：陈建明、黄祖广、张玉洁、谢长宇、赵关红、阮志斌、杨洪丽、金朝晖、俞中琦、于东、何宇军。
本标准所代替标准的历次版本发布情况：JB/T2739—1983
JB/T2739—1996。
1范围
工业机械电气图用图形符号
本标准规定了工业机械电气图所使用的图形符号，JB/T2739--2008
本标准适用于工业机械（包括机床、铸锻机械、纺织机械、起重机械、建筑机械、缝纫机械、塑料机械等）的电气图样和其他技术文件。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4728.1一2005/EC60017Database电气简图用图形符号第1部分：一般要求（IEC60617Database，IDT)
GB/T4728.2一2005/IEC60617Database电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号（IEC60617Database，IDT）GB/T4728.3-2005/EC60617Database电气简图用图形符号第3部分：导体和连接件（IEC60617Database，IDT）
GBT4728.4--2005/IEC60617Database电气简图用图形符号第4部分：基本无源元件（IEC60617Database，DT)
GB/T4728.5-2005/IEC60617Database电气简图用图形符号第5部分：半导体管和电子管（IEC60617Database，IDT）
GB/T4728.6一2000电气简图用图形符号第6部分：电能的发生与转换（idtEC60617-6：1996）GB/T4728.7一2000电气简图用图形符号第7部分：开关、控制和保护器件（idtIEC60617-7：1996)
GB/T4728.8一2000电气简图用图形符号第8部分：测量仪表、灯和信号器件（idtIEC60617-8：1996)
GB/T4728.10—1999
电气简图用图形符号第10部分：电信：传输（idtIEC60617-10：1996）GB/T4728.11一2000电气简图用图形符号第11部分：电信：建筑安装平面布置图（idtIEC60617-11：1996)
电气简图用图形符号第12部分：二进制逻辑元件（idtIEC60617-12：1991）GB/T4728.12-1996
GB/T4728.13一1996电气简图用图形符号第13部分：模拟元件（idtEC60617-13：1993）3术语和定义
下列术语和定义适用于本标准。3.1
图形符号graphicalsymbol
不使用语言便能传递信息的、以直观图形（或图像）和/或字符表述设备（器件）或概念的符号可通过绘制、印制或其他手段获得。3.2
符号要素symbol elements
JB/T2739—2008
图形符号的组成部分。
注：灯丝、栅极、阳极、管壳等符号要索组成电子管的符号。符号要素组成符号时，其布置可以同符号表示的设备（器件）的实际结构不一致。
一般符号generalsymbol
表示类产品（或器件）或及其特征的简明符号，他还可作为其他图形符号组成的基础符号。3.4
限定符号qualifyingsymbol
附加于一般符号或其他图形符号之上，以提供某种确定的或附加信息的图形符号的组成部分。限定符号不能单独使用，一般符号也可以作限定符号使用。注：电容器的一般符号附加到传感器上即构成电容式传感器。3.5
方框符号blocksymbol
用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的简单的图形符号。
注：方框符号通常用在使用单线表示法的图中，也可用在全部示出输人和输出接线的图中。3.6
名称name
符号含义的简短说明。
[参见GB/T4728.1---2005/IEC60617Database]3.7
别名alias
同义词，含义几乎相同并可能是学科分科的专业名称等，根据该名称也可知道图形符号。[参见GB/T4728.1—2005/IEC60617Database】3.8
状态status
与标准化工作流程有关的符号状态。在符号通过后是“标准”状态。若符号被另一个符号取代或技术过时，变为“废除一一仅供参考”状态。如是技术过时的情况，虽然标准中不再维护，但该符号可能仍有使用。
注：在标准化过程中，如“建议”、“草案”、“拒绝”等其他状态也会出现。[参见GB/T4728.1—2005/IEC60617Database】4符号的说明及使用要求
4.1符号的绘制
4.1.1本标准中的图形符号可以直接采用或按比例绘制。4.1.2布置符号时，应使连接线之间的距离是模数m（m为2.5mm）的倍数，般为2m（5mm），以便标注端子的标志。
4.1.3一般情况下，符号可直接用于绘图4.1.4在计算机辅助绘图系统中：a）符号应设计成能用于特定模数m的网格中，例如：模数m为2.5mm：b）符号的连接线同网格线重合并终止于网格线的交点上：c）矩形的边长和圆的直径应设计成2m的倍数。对较小的符号则选为1.5m、1m或0.5m：d）两条连接线之间至少应有2m的距离，以符合国际通行的最小字符高为2.5mm的要求，2
4.2符号的编号
4.2.1符号的序号
本标准中的每个符号都给出一个序号，此序号由三段构成：a）第一段，表示本标准的第几章；b）第二段，表示该章的第几条；c）第三段，表示该条的第几个符号；d）三段之间以“，”分开。
4.2.2符号编号的规则
在本标准的每章中，每条从1开始连续编号。在每一条中，符号从1到99连续编号。示例：
第1个符号
第2条
第5章
4.2.3符号序号的附注
在编号的第二段（即条）的下面用了符号“=”或“_”，其意义为：a）“=”：表示直接采用现行国家标准中的符号；JB/T2739—2008
直接采用GB/T4728.2-2005/IEC60617Database，GB/T4728.3-2005/IEC60617Database，GB/T4728.4—2005/IEC60617Database，GB/T4728.5--2005/IEC60617Database，GB/T4728.6—2000,GB/T4728.7--2000，GB/T4728.8-—2000，GB/T4728.10--1999，GB/T4728.11—2000，GB/T4728.12-—1996，GB/T4728.13—1996中的符号；b）“二”：表示本标准新设计补充的符号：c）无“=”或“_”，表示本标准前版自定符号；若没有“=”或“_”这两种标志，即说明此符号是本标准前版自定的图形符号。4.3符号的状态及说明
4.3.1符号的状态
与标准化工作流程有关的符号状态：a）已通过的符号是“标准”状态；b）若符号被另一个符号取代或技术过时，变为“废除-仅供参考”状态。如是技术过时的情况该符号可能仍有使用。
4.3.2符号的说明
本标准规定的图形符号，均按无电压、无外力作用的正常状态示出。本标准规定的图形符号中的文字符号、物理量符号等，应视为图形符号的组成部分，但这些文字、物理量符号等不属本标准规定的内容。本标准规定的图形符号中，如果图形符号带有模数m的网格符号，说明这个图形符号已编人新的电气简图用图形符号数据库国家标准中。4.4符号的使用
符号的使用按照以下原则：
本标准尽可能完整地绘出符号要素、限定符号和一般符号，但只绘出有限的组合符号的例子。如果某些特定装置或概念的符号在本标准中未作规定，允许通过已规定符号的适当组合进行派3
JB/T2739—2008
生。为适应不同图样或用途的要求，可以改变彼此有关的符号的尺寸，如电力变压器和测量用互感器就经常采用不同大小的符号。本标准中的符号可以根据需要放大或缩小。当一符号用于限定另-符号时，该符号常常缩小绘制。各符号缩小或放大时，其相互间及符号本身的比例应保持不变。本标准示出的符号方位不是强制的。在不改变符号含义的前提下，符号可根据图面布置的需要旋转或成镜像放置，但文字和指示方向不应倒置。导线符号可以用不同宽度的线条表示。一为清晰起见，符号通常带连接线示出。只要不另加说明，符号只绘出带连接线的一种形式。-大部分符号上可以增加补充信息，但仅在有这种信息的推荐方法的情况下，本标准才示出实例；-本标准中有些符号具有几种图形形式，“优选形”是供优先采用的，在同一张电气图样中只能选用一种图形形式，图形符号的大小和线条的粗细也应基本一致。5符号要素、限定符号和常用的其他符号5.1符号要素
图形符号
形式1
形式2
形式3
5.2电流和电压种类的限定符号
图形符号
2/M=-=220V/110V
名称：直流
状态：标准
名称：物件
别名：设备；器件：功能
单元：功能
状态：标准
名称：物件
状态：标准
名称：物件
状态：标准
名称：边界线
状态：标准
名称：屏蔽
别名：Shield
状态：标准
示例：具有中间线的两个导线，220V/110V状态：废除—-仅供参考
力或运动的方向
图形符号
3N～50Hz380V/220V
3N~50Hz/TN—S
(续）
名称：交流
状态：标准
JB/T27392008
名称：交流（示出电压）
状态：废除—仅供参考
交流（示出系统）
状态：废除——仅供参考
名称：具有交流分量的整流电流状态：标准
名称：中性（中性线）
状态：标准
名称：中间线
状态：标准
名称：正极性
状态：标准
名称：负极性
状态：标准www.bzxz.net
箭头可用来表示方向，符号的可动部分沿此方向运动以给出所需效应（见符号5.3.2）。箭头也可用于表示力的方向或符号所代替的零件运动的方向。由运动产生的效应可用符号或文字予以说明。序号
图形符号
名称：直线运动（单向）
别名：单向；按箭头方向
状态：标准
名称：直线运动（双向）
别名：力
状态：标准
名称：环形运动（单向）
别名：旋转扭转
状态：标准
名称：环形运动（双向）
别名：旋转；扭转
状态：标准
名称：环形运动（双向均受到限制）别名：旋转：扭转
状态：标准
JB/T2739—2008
5.4流动的方向
5.5信号波形
5.6机械控制
图形符号
图形符号
图形符号
名称：传送（单向）
别名：能量流；信号流；信息流状态：标准
名称：传送，双向，同时
别名：交替的发送和接收
状态：标准
名称：正脉冲
状态：标准
名称：负脉冲
状态：标准
名称：正阶跃函数
状态：标准
名称：负阶跃函数
状态：标准
名称：锯齿波
状态：标准
名称：连接
别名：机械连接；气动连接；液压连接；光学连接；功能连接；无线电连接
状态：标准
名称：机械连接（旋转）
别名：连接：机械：指示旋转方向的机械连接状态：标准
名称：自动复位
别名：复位；自动
状态：标准
名称：自锁
别名：非自动返回；复位；
保持给定位置的器件
状态：标准
