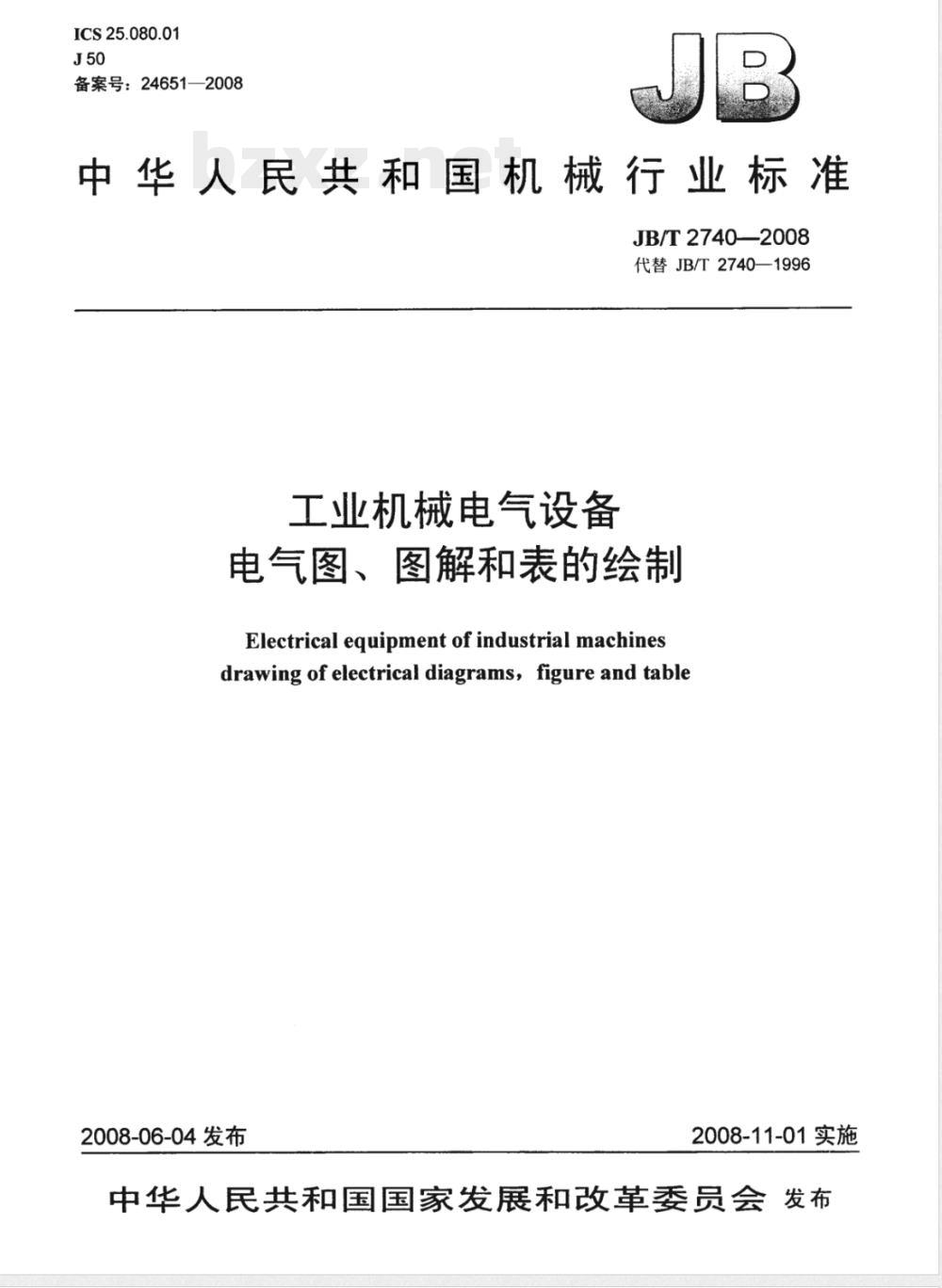

ICS25.080.01
备案号：24651—2008
中华人民共和国机械行业标准
JB/T 2740—2008
代替JB/T2740—1996
工业机械电气设备
电气图、图解和表的绘制
Electrical equipment of industrial machinesdrawing of electrical diagrams, figure and table2008-06-04发布
2008-11-01实施
中华人民共和国国家发展和改革委员会发布前言

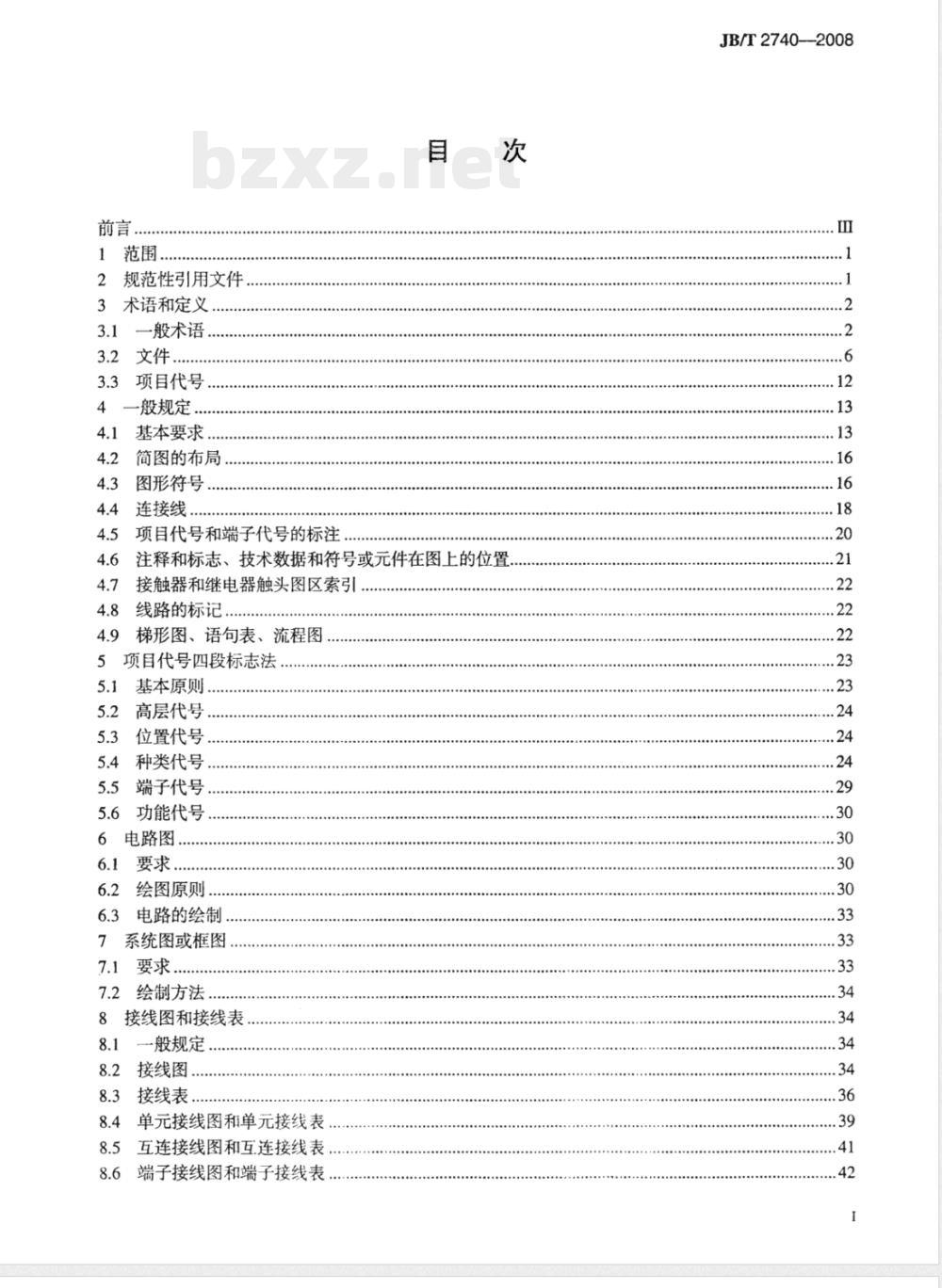

1范围
2规范性引用文件，
3术语和定义
3.1一般术语．
3.2文件．
项目代号
4一般规定…
4.1基本要求．
简图的布局.…
图形符号
连接线
项目代号和端子代号的标注，
注释和标志、技术数据和符号或元件在图上的位置.接触器和继电器触头图区索引
线路的标记
梯形图、语句表、流程图
项目代号四段标志法
基本原则，
高层代号..
位置代号
种类代号，
端子代号，wwW.bzxz.Net
5.6功能代号
6电路图
要求，
绘图原则，
6.3电路的绘制.
7系统图或框图
7.1要求...．
7.2绘制方法
8接线图和接线表
一般规定，
接线图
8.3接线表，
8.4单元接线图和单元接线表
互连接线图和互连接线表
端子接线图和端子接线表
JB/T2740—-2008
JB/T2740—2008

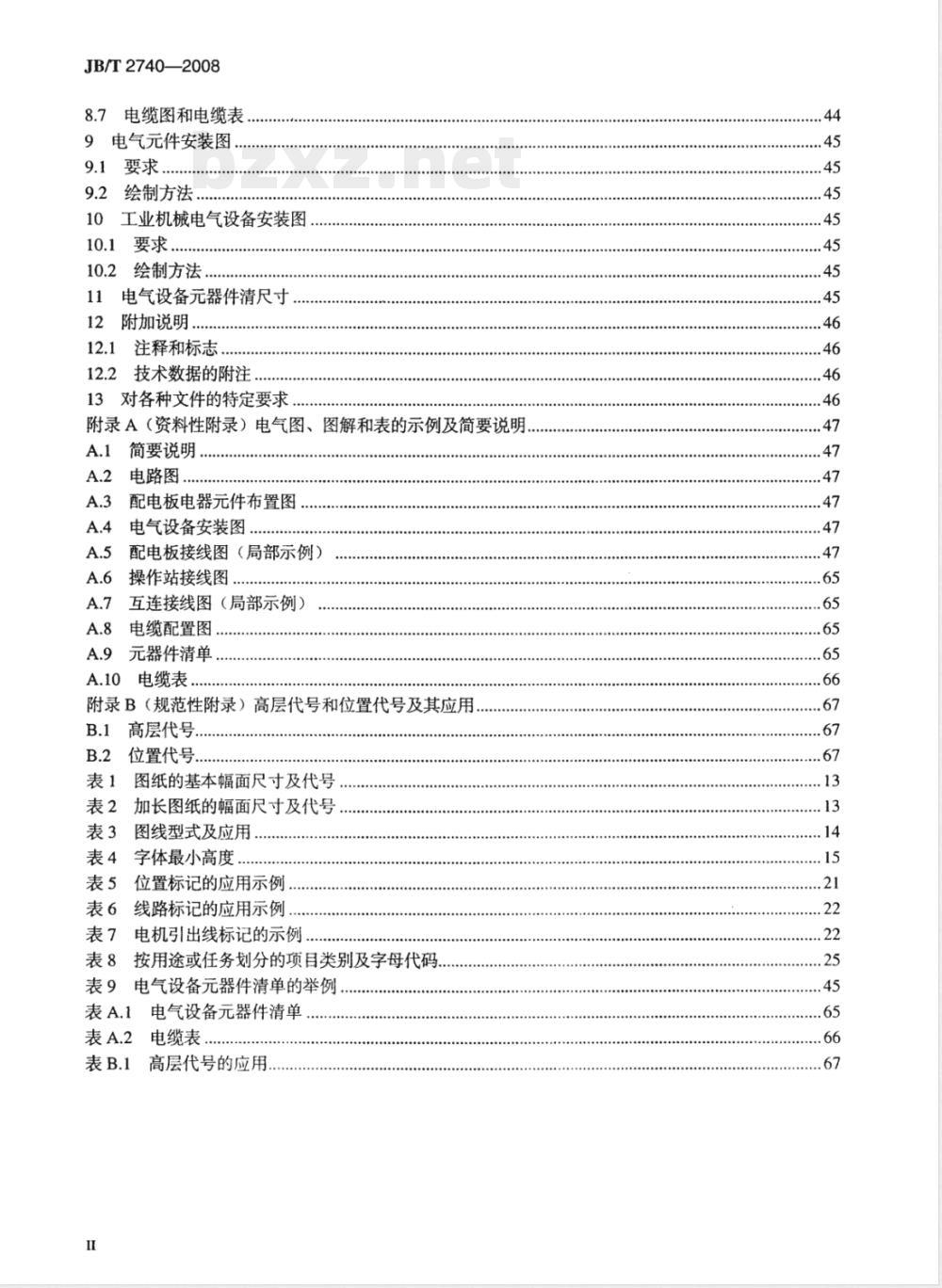

8.7电缆图和电缆表
9电气元件安装图
9.1要求
9.2绘制方法，
10工业机械电气设备安装图
要求，
绘制方法.
电气设备元器件清尺寸
12附加说明..
12.1注释和标志
12.2技术数据的附注
13对各种文件的特定要求
附录A（资料性附录）电气图、图解和表的示例及简要说明。A.1简要说明
电路图。
配电板电器元件布置图
电气设备安装图
配电板接线图（局部示例）
操作站接线图
互连接线图（局部示例）
电缆配置图
元器件清单
电缆表，
附录B（规范性附录）高层代号和位置代号及其应用B.1
高层代号.
位置代号..
图纸的基本幅面尺寸及代号
加长图纸的幅面尺寸及代号
图线型式及应用
字体最小高度，
位置标记的应用示例，
线路标记的应用示例
电机引出线标记的示例
按用途或任务划分的项目类别及字母代码..表8
表9电气设备元器件清单的举例
表A.1电气设备元器件清单
电缆表
高层代号的应用
....47

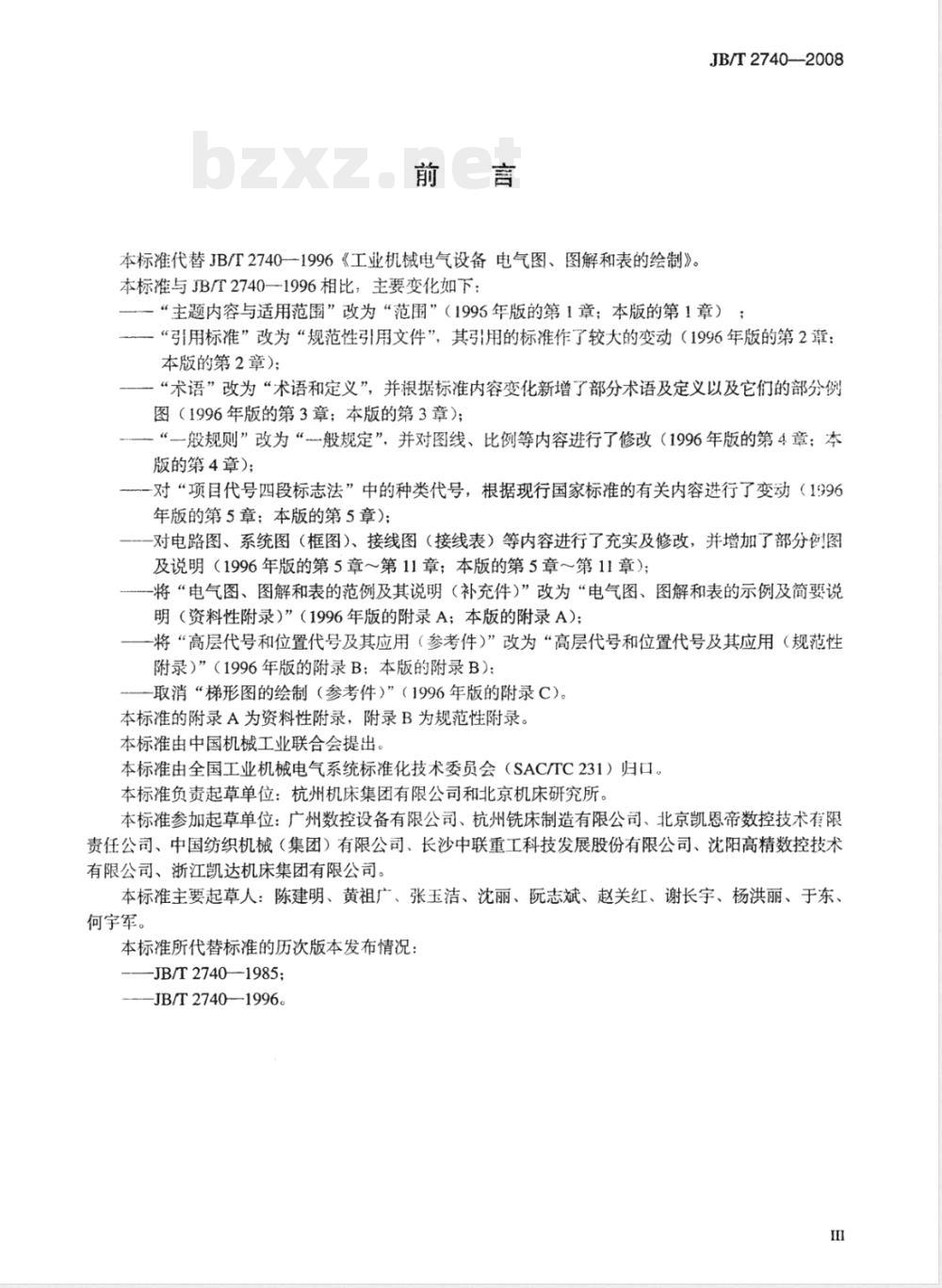

本标准代替JB/T2740-1996《工业机械电气设备电气图、图解和表的绘制》。本标准与JB/T27401996相比，主要变化如下：JB/T2740—2008
一“主题内容与适用范围”改为“范围”（1995年版的第1章；本版的第1章）；一“引用标准”改为“规范性引用文件”，其引用的标准作了较大的变动（1996年版的第2章：本版的第2章)；
一“术语”改为“术语和定义”，并根据标准内容变化新增了部分术语及定义以及它们的部分例图（1996年版的第3章；本版的第3章）；一“一般规则”改为“般规定”，并对图线、比例等内容进行了修改（1996年版的第4章；本版的第4章）；
-对“项目代号四段标志法”中的种类代号，根据现行国家标准的有关内容进行了变动（1996年版的第5章；本版的第5章）；一对电路图、系统图（框图）、接线图（接线表）等内容进行了充实及修改，并增加了部分例图及说明（1996年版的第5章～第11章；本版的第5章～第11章）；-一将“电气图、图解和表的范例及其说明（补充件）”改为“电气图、图解和表的示例及简要说明（资料性附录）”（1996年版的附录A；本版的附录A）；一一将“高层代号和位置代号及其应用（参考件）”改为“高层代号和位置代号及其应用（规范性附录）”（1996年版的附录B；本版的附录B）：一取消“梯形图的绘制（参考件）”（1996年版的附录C）。本标准的附录A为资料性附录，附录B为规范性附录。本标准由中国机械工业联合会提出：本标准由全国工业机械电气系统标准化技术委员会（SAC/TC231）归口。本标准负责起草单位：杭州机床集团有限公司和北京机床研究所。本标准参加起草单位：广州数控设备有限公司、杭州铣床制造有限公司、北京凯恩帝数控技术有限责任公司、中国纺织机械（集团）有限公司、长沙中联重工科技发展股份有限公司、沈阳高精数控技术有限公司、浙江凯达机床集团有限公司。本标准主要起草人：陈建明、黄祖广、张玉洁、沈丽、阮志斌、赵关红、谢长宇、杨洪丽、于东、何宇军。
本标准所代替标准的历次版本发布情况：-JB/T2740—-1985；
-JB/T2740-1996

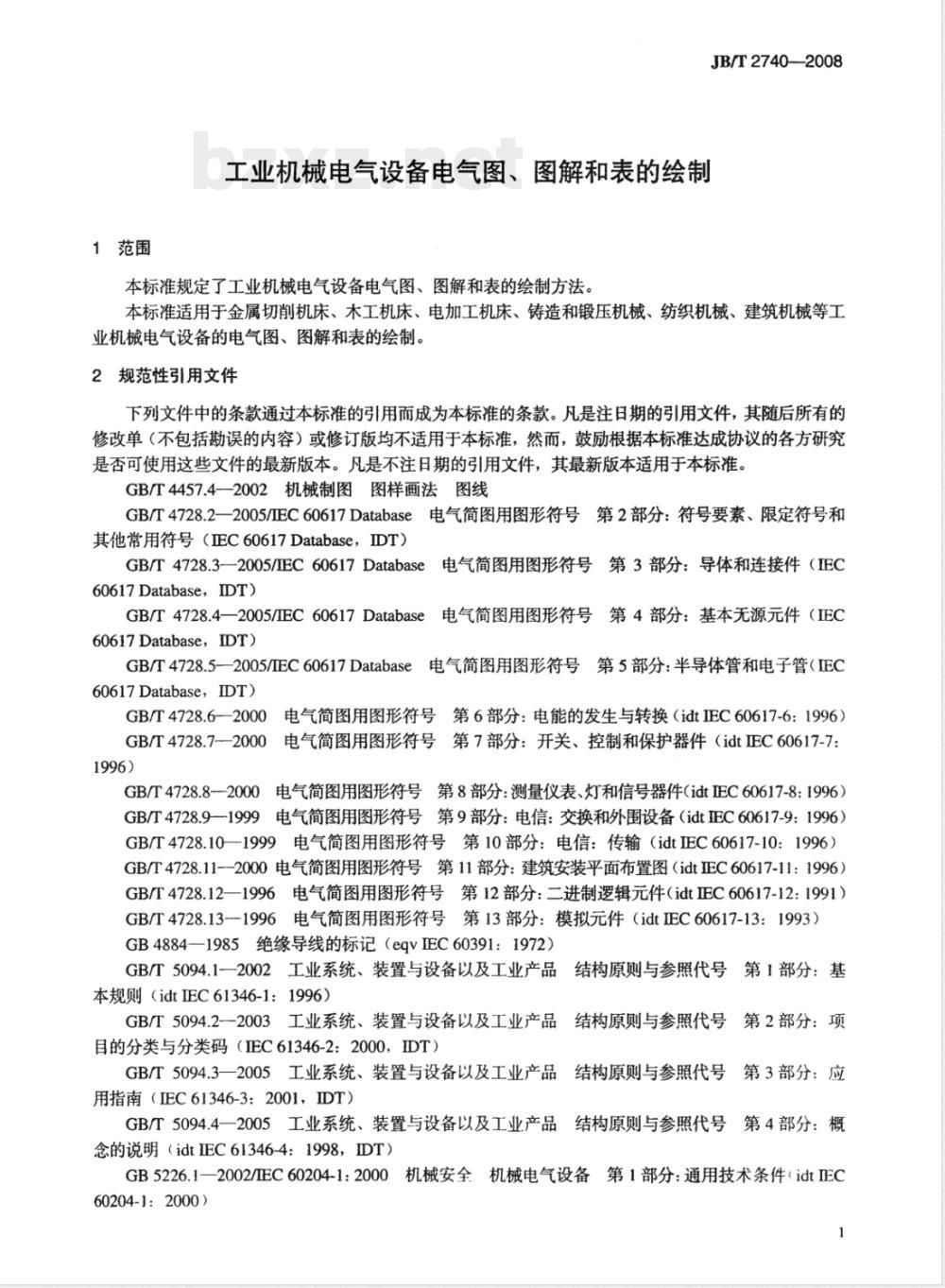

1范围
工业机械电气设备电气图、图解和表的绘制本标准规定了工业机械电气设备电气图、图解和表的绘制方法，JB/T2740-2008
本标准适用于金属切削机床、木工机床、电加工机床、铸造和锻压机械、纺织机械、建筑机械等工业机械电气设备的电气图、图解和表的绘制。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4457.4--2002机械制图图样画法图线GB/T4728.2一2005/IEC60617Database电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号（IEC60617Database，DT）GB/T4728.32005/IEC60617Database电气简图用图形符号第3部分：导体和连接件（IEC60617Database，IDT)
GB/T4728.4一2005/EC60617Database电气简图用图形符号第4部分：基本无源元件（IEC60617Database，IDT)
GB/T4728.5—2005/IEC60617Database电气简图用图形符号第5部分：半导体管和电子管（IEC60617Database，IDT）
GB/T4728.6—2000
电气简图用图形符号第6部分：电能的发生与转换（idtIEC60617-6：1996）电气简图用图形符号第7部分：开关、控制和保护器件（idtEC60617-7：GB/T4728.7-—2000
GB/T4728.8--2000电气简图用图形符号第8部分：测量仪表、灯和信号器件（idtEC60617-8：1996）GB/T4728.91999电气简图用图形符号第9部分：电信：交换和外围设备（idtEC60617-9：1996）GB/T4728.10—1999电气简图用图形符号第10部分：电信：传输（idtEC60617-10：1996）GB/T4728.11-2000电气简图用图形符号第11部分：建筑安装平面布置图（idtEC60617-11：1996）GB/T4728.12一1996电气简图用图形符号第12部分：二进制逻辑元件（idtEC60617-12：1991）GB/T4728.13-1996电气简图用图形符号第13部分：模拟元件（idtIEC60617-13：1993）GB4884一1985绝缘导线的标记（eqvIEC60391：1972）GB/T5094.1一2002工业系统、装置与设备以及工业产品本规则（idtIEC61346-1：1996）结构原则与参照代号第1部分：基GB/T5094.2--2003工业系统、装置与设备以及工业产品结构原则与参照代号第2部分：项目的分类与分类码（IEC61346-2：2000，IDT）GB/T5094.3一2005工业系统、装置与设备以及工业产品结构原则与参照代号号第3部分：应
用指南（EC61346-3：2001，IDT）GB/T5094.4一2005工业系统、装置与设备以及工业产品结构原则与参照代号第4部分：概念的说明（idtIEC61346-4：1998，IDT）GB5226.1一2002/EC60204-1：2000机械安全机械电气设备第1部分：通用技术条件idtEC60204-1:2000)
JB/T2740—2008
GB/T6988.1一1997电气技术用文件的编制第1部分：般要求（idtIEC1082-1：1991）GB/T6988.2一1997电气技术用文件的编制第2部分：功能性简图（idtIEC1082-2：1993）GB/T6988.3一1997电气技术用文件的编制第3部分：接线图和接线表（idtEC61082-3：1993）GB/T6988.4一2002电气技术用文件的编制第4部分：位置文件与安装文件（idtIEC61082-4：1996)
GB/T6988.5—2006/IEC61082-5：1997电气技术用文件的编制第5部分：索引（IEC61082-5：1997，IDT)
GB7947--2006人机界面标志标识的基本和安全规则导体的颜色或数字标识（IEC60446：1999，IDT)
GB/T10609.1-1989技术制图标题栏（negISO7200：1984）GB/T13534—1992电气颜色标志的代号（eqvEC60757：1983）GB/T146891993技术制图图纸幅面和格式（eqvISO5457：1980）GB/T14690-1993
技术制图比例（eqvISO5455：1979）GB/T14691—1993
技术制图
字体（eqvISo3098-1：1974）
GB/T21654—2008顺序功能表图用GRAFCET规范语言（IEC60848：2002，IDT）JB/T2739一2008工业机械电气图用图形符号3术语和定义
下列术语和定义适用于本标准。3.1一般术语
3.1.1基本术语
术语之间的相互关系见图1。
信息类型
表达形式
数据媒体类型
概略图
电路图
布置图
功能表图
接线表
缩微胶卷
技术数据
磁带或磁盘
各类信息、表达形式、数据媒体形式和文件分类之间的相互关系3.1.1.1
媒体medium
用以记录信息的材料，如纸张、缩微胶片、磁盘或光盘等。3.1.1.2
文件document
JB/T27402008
媒体上的信息。通常，文件按照信息的种类和表达方法来命名，例如概略图、接线表、功能表图。注：信息可以静态方法记录在纸张和缩微胶片上或动态显示在图像显示装置上。3.1.1.3
图drawing
用图形表达信息的文件，它可以包含注释：a）涉及一个给定题目的文件集：b）文件的处理。
3.1.2信息表达方式
图样pictorialform
通常按比例描述零件或组件的形状、尺寸等的图示形式。3.1.2.2
平面图plan
在某一平面上表示水平视图、断面或剖面的图。3.1.2.3
简图diagram
采用图形符号和带注释的框来表示包括连接线在内的一个系统或设备的多个部件或零件之同关系的图示形式。
表图chart，graph
描述系统的特性（例如两个或多个可变量、操作或状态之间关系）的图示形式。3.1.2.5
表格table，list
采用行和列的表达形式。
文字形式textualform
一种应用文字的表达形式。例如说明书和说明中的文字。3.1.3简图中元件和连接线的表示方法元件中功能相关的各部分：
集中表示法attachedrepresentation一个复合符号的各部分列在一起的表示法（见图2）。3.1.3.2
semi-attachedrepresentation
半集中表示法
把符号各部分（通常用于具有机械功能联系的元件）在图上展开的表示方法，以清晰表示电路布局（见图3)。
分开表示法detachedrepresentation3
JB/T2740—2008
把图形符号各部分（用于有功能联系的元件）分散绘于图上的表示方法，应采用其项目代号表示元件各部分之间的关系，以清晰表示电路布局（见图4)。xlo
图2双向旋转驱动系统电路图用集中表示法表示的示例10-
41211A2
12N1A2m
图3双向旋转驱动系统电路图用半集中表示法表示的示例3.1.3.4
图4双向旋转驱动系统电路图用分开表示法表示的示例重复表示法repeatedrepresentationJB/T2740—2008
个复杂符号（通常用于有电功能联系的元件，例如：用含有公共控制框或公共输出框的符号表示的二进制逻辑元件）示于图上的两处或多处的表示方法，同一项目代号只代表同一个元件（见图5）-U1
5重复表示法示例
组合表示法groupedrepresentation按下列两种方式的表示方法：
a）符号的各部分画在围框线内（见图6）。15
b）符号的各部分（通常是二进制逻辑元件或模拟元件）连在一起（见图7）。15
JB/T2740—2008
图6组合表示法表示2只继电器
的封装单元的示例
分立表示法dispersedrepresentation10
图7组合表示法表示四输出与
非门封装单元的示例
在功能上独立的符号的各部分分开示于图上的表示方法，通过其项目代号使电路和相关的各部分的布局清晰（见图8）。
a)所示元件与图6相同
多线表示法multi-linerepresntation84
b)所示元件与图7相同
分立表示法示例
每根连接线用一条图线表示的方法（见图9）。3.1.3.8
单线表示法single-linerepresentation两根或多根连接线只用一条线表示的方法（见图10）。3.1.4简图布局方法
功能布局法functionallayout
元件或其部分在图上的布置使功能关系易于理解的布局方法（见图10）。3.1.4.2
位置布局法topographical layout元件在图上的布置使其在图上的位置反映其实际相对位置的布局方法。3.2文件
3.2.1功能性文件
概略图overviewdiagram
表示系统、分系统、装置、部件、设备、软件中各项目之间的主要关系和连接的相对简单的简图，通常用单线表示法。
图9多线表示法表示星-三角
起动器连接线的示例
框图blockdiagram
主要采用方框符号的概略图。
功能图functiondiagram
JB/T2740--2008
注：和图9中所示星-三角起动器相同。图10单线表示法表示连接线的示例用理论的或理想的电路而不涉及实现方法来详细表示系统、分系统、装置、部件、设备、软件等功能的简图（见图11）。
逻辑功能图logic-functiondiagram主要使用二进制逻辑元件符号的功能图。3.2.1.5
等效电路图
equivalent-circuitdiagram
用于分析和计算电路特性或状态的表示等效电路的功能图。3.2.1.6
功能表图functionchart
用步和转换描述控制系统的功能和状态的表图。3.2.1.7
顺序表图[表]sequencechart[table]表示系统各个单元工作次序或状态的图表]，各单元的工作或状态按-个方向排列，并在图上成直7
