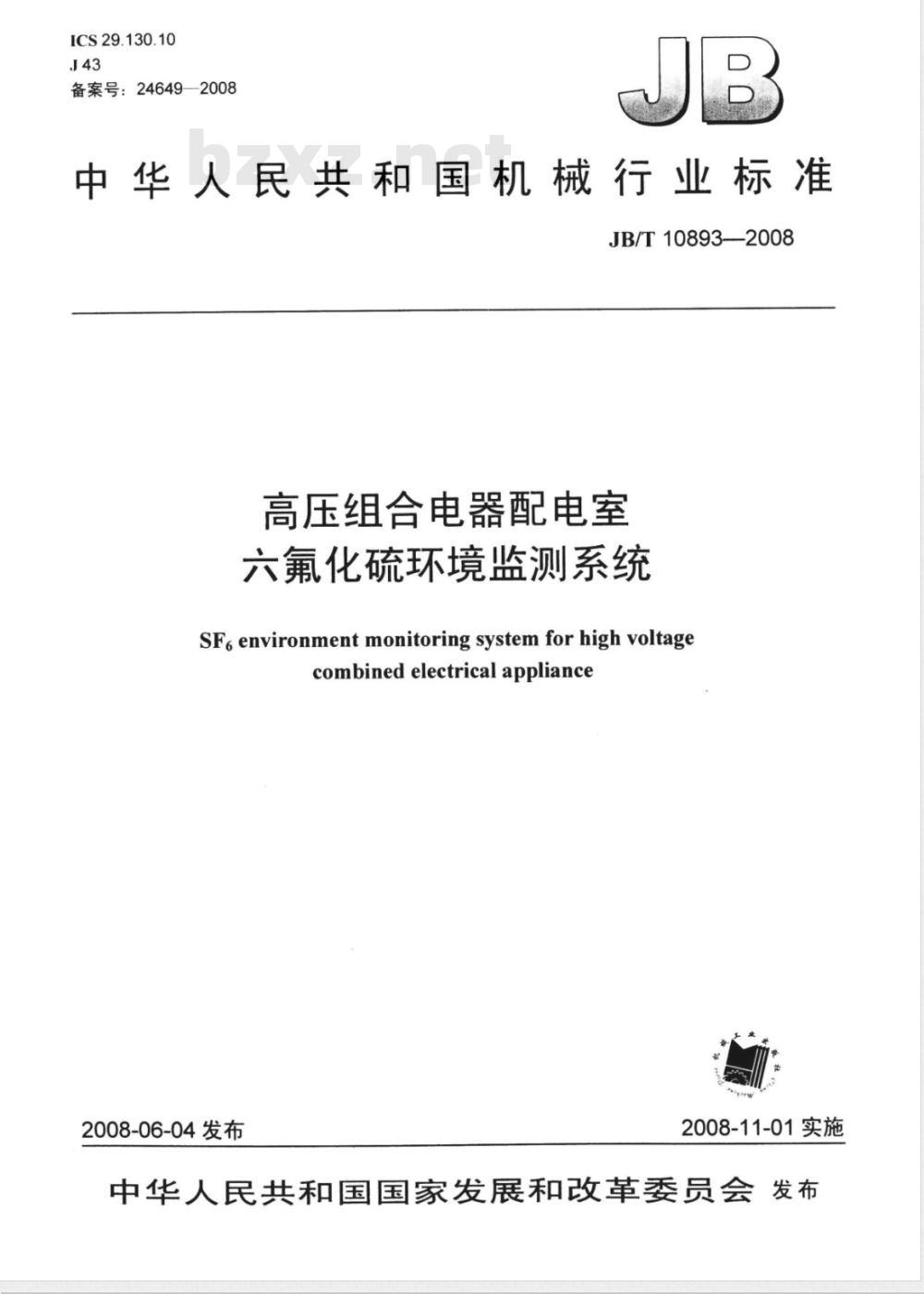

【机械行业标准(JB)】 高压组合电器配电室六氟化硫环境监测系统

ICS29.130.10
备案号：24649—2008
中华人民共和国机械行业标准
JB/T10893—2008
高压组合电器配电室
六氟化硫环境监测系统
SFeenvironmentmonitoringsystemforhighvoltagecombinedelectricalappliance
2008-06-04发布
2008-11-01实施

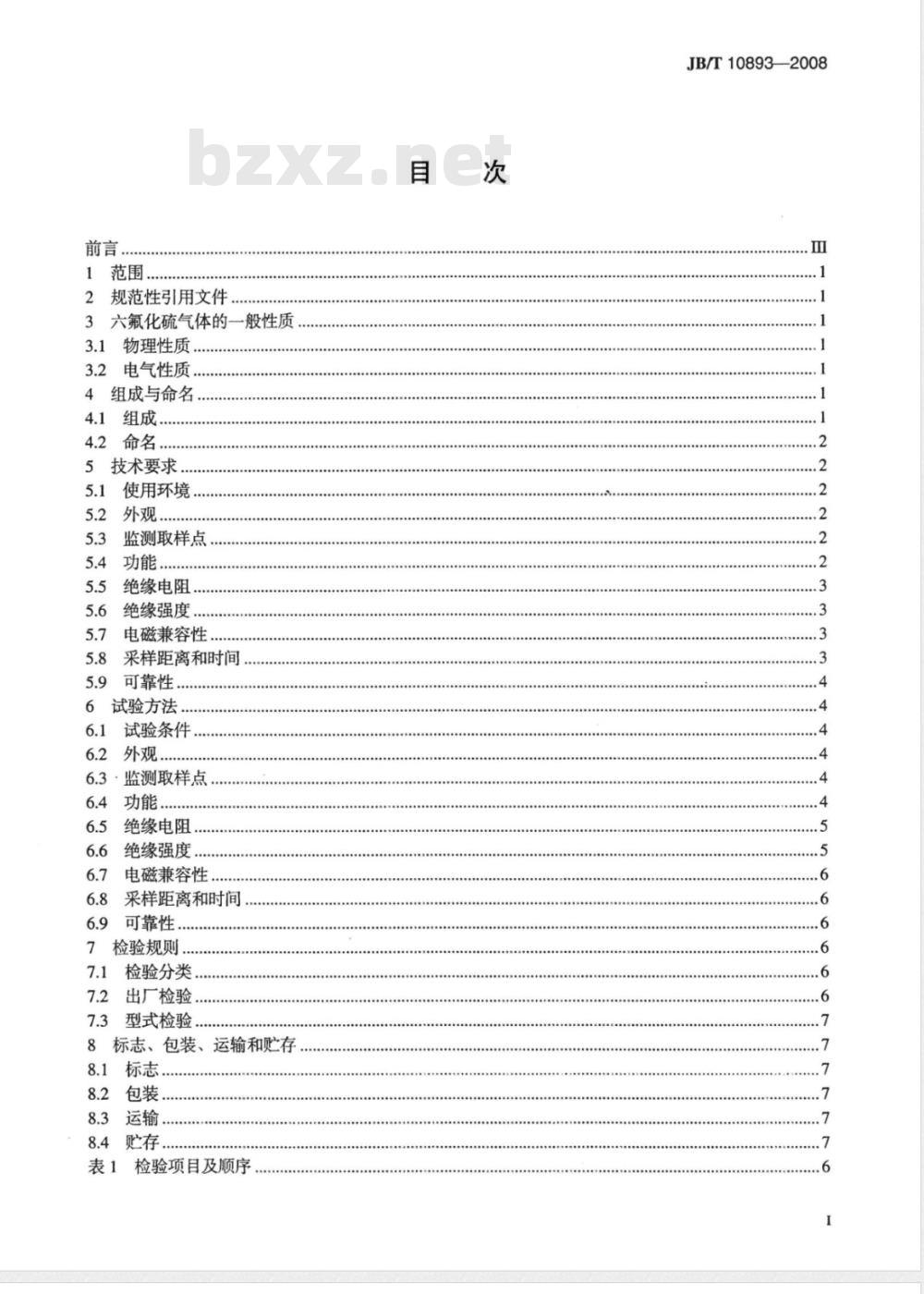

中华人民共和国国家发展和改革委员会发布前言
规范性引用文件，
3六氟化硫气体的一般性质，
3.1物理性质，
3.2电气性质.
4组成与命名
4.1组成.
4.2命名
5技术要求.
使用环境
监测取样点
绝缘电阻
绝缘强度
电磁兼容性，
采样距离和时间
可靠性
试验方法
试验条件
·监测取样点
绝缘电阻
绝缘强度，
电磁兼容性
采样距离和时间
可靠性
检验规则.
检验分类
出厂检验
型式检验
8标志、包装、运输和贮存
8.3运输
表1检验项目及顺序
0000000000
JB/T10893—2008

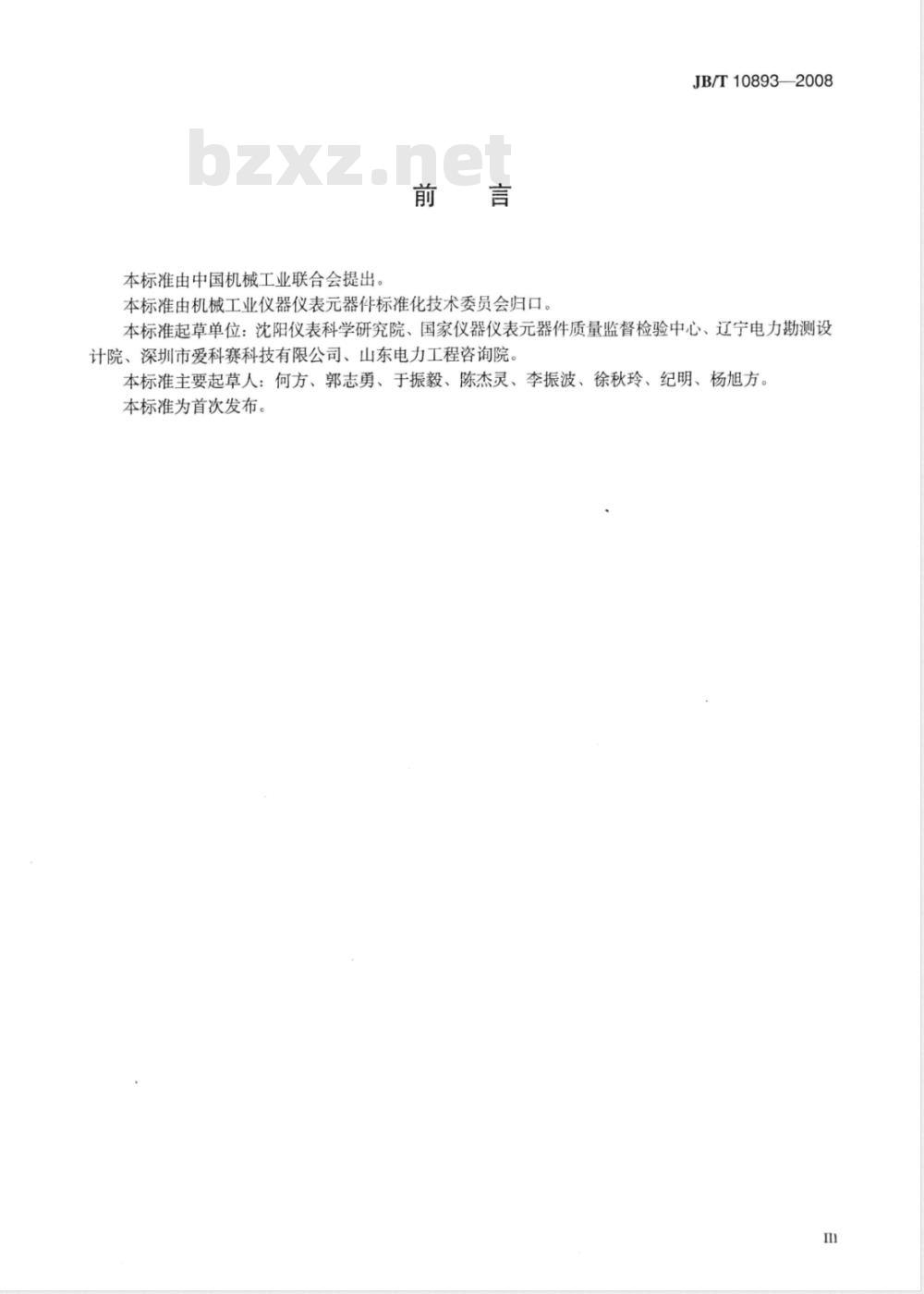

本标准由中国机械工业联合会提出。前言
本标准由机械工业仪器仪表元器件标准化技术委员会归口。JB/T10893—2008
本标准起草单位：沈阳仪表科学研究院、国家仪器仪表元器件质量监督检验中心、辽宁电力勘测设计院、深圳市爱科赛科技有限公司、山东电力工程咨询院。本标准主要起草人：何方、郭志勇、于振毅、陈杰灵、李振波、徐秋玲、纪明、杨旭方。本标准为首次发布。

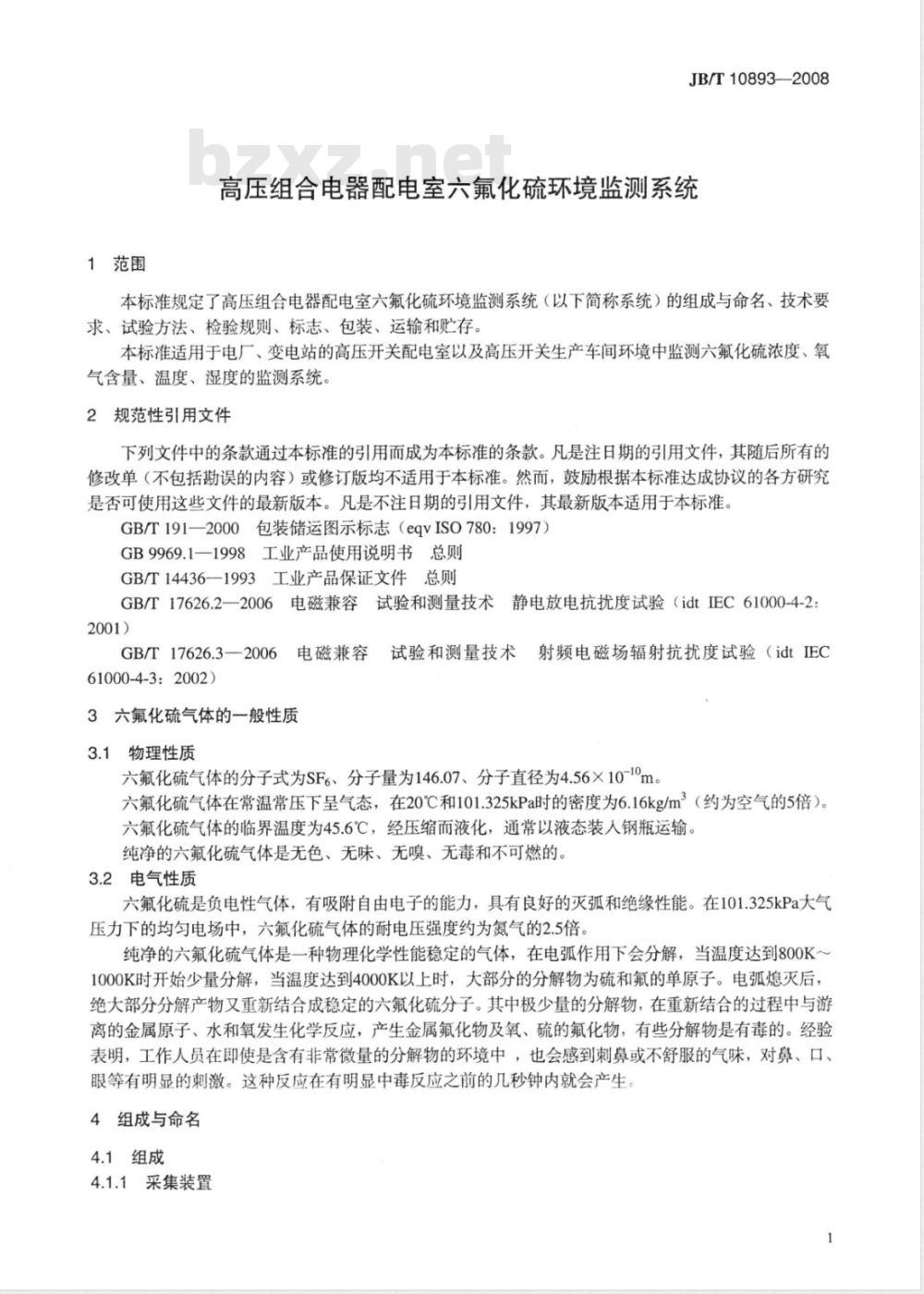

1范围
JB/T10893—2008
高压组合电器配电室六氟化硫环境监测系统本标准规定了高压组合电器配电室六氟化硫环境监测系统（以下简称系统）的组成与命名、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于电厂、变电站的高压开关配电室以及高压开关生产车间环境中监测六氟化硫浓度、氧气含量、温度、湿度的监测系统。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191—2000包装储运图示标志（eqvISO780：1997）GB9969.1一1998工业产品使用说明书总则GB/T14436—1993工业产品保证文件总则GB/T17626.2一2006电磁兼容试验和测量技术静电放电抗扰度试验（idtIEC61000-4-2:2001)
GB/T17626.3一2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（idtIEC61000-4-3：2002)
3六氟化硫气体的一般性质
3.1物理性质
六氟化硫气体的分子式为SF6、分子量为146.07、分子直径为4.56×10-1°m六氟化硫气体在常温常压下呈气态，在20℃和101.325kPa时的密度为6.16kg/m3（约为空气的5倍）。六氟化硫气体的临界温度为45.6℃，经压缩而液化，通常以液态装入钢瓶运输。纯净的六氟化硫气体是无色、无味、无嗅、无毒和不可燃的。3.2电气性质
六氟化硫是负电性气体，有吸附自由电子的能力，具有良好的灭弧和绝缘性能。在101.325kPa大气压力下的均匀电场中，六氟化硫气体的耐电压强度约为氮气的2.5倍。纯净的六氟化硫气体是一种物理化学性能稳定的气体，在电弧作用下会分解，当温度达到800K～1000K时开始少量分解，当温度达到4000K以上时，大部分的分解物为硫和氟的单原子。电弧熄灭后，绝大部分分解产物又重新结合成稳定的六氟化硫分子。其中极少量的分解物，在重新结合的过程中与游离的金属原子、水和氧发生化学反应，产生金属氟化物及氧、硫的氟化物，有些分解物是有毒的。经验表明，工作人员在即使是含有非常微量的分解物的环境中，也会感到刺鼻或不舒服的气味，对鼻、口、眼等有明显的刺激。这种反应在有明显中毒反应之前的几秒钟内就会产生4组成与命名
4.1组成
4.1.1采集装置
JB/T10893——2008

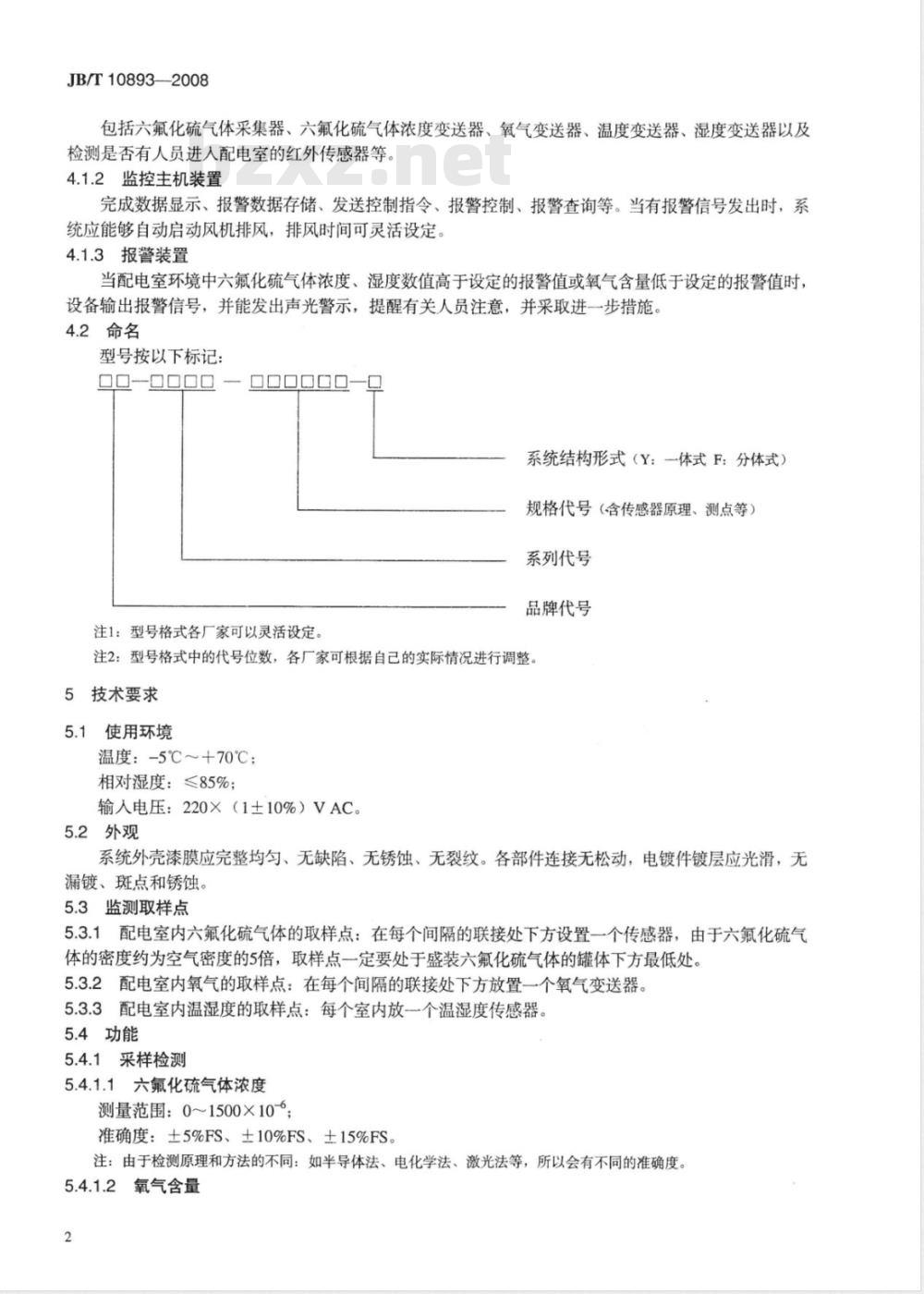

包括六氟化硫气体采集器、六氟化硫气体浓度变送器、氧气变送器、温度变送器、湿度变送器以及检测是否有人员进入配电室的红外传感器等。4.1.2监控主机装置
完成数据显示、报警数据存储、发送控制指令、报警控制、报警查询等。当有报警信号发出时，系统应能够自动启动风机排风，排风时间可灵活设定。4.1.3报警装置
当配电室环境中六氟化硫气体浓度、湿度数值高于设定的报警值或氧气含量低于设定的报警值时，设备输出报警信号，并能发出声光警示，提醒有关人员注意，并采取进一步措施。4.2命名
型号按以下标记：
000000-0
00-0000-
系统结构形式（Y：一体式F：分体式）规格代号（含传感器原理、测点等）系列代号
品牌代号
注1：型号格式各厂家可以灵活设定。注2：型号格式中的代号位数，各厂家可根据自己的实际情况进行调整。5技术要求
使用环境
温度：-5℃~+70℃；
相对湿度：≤85%；
输人电压：220×（110%）VAC。5.2外观
系统外壳漆膜应完整均匀、无缺陷、无锈蚀、无裂纹。各部件连接无松动，电镀件镀层应光滑，无漏镀、斑点和锈蚀。
5.3监测取样点
5.3.1配电室内六氟化硫气体的取样点：在每个间隔的联接处下方设置一个传感器，由于六氟化硫气体的密度约为空气密度的5倍，取样点一定要处于盛装六氟化硫气体的罐体下方最低处5.3.2配电室内氧气的取样点：在每个间隔的联接处下方放置一个氧气变送器。5.3.3配电室内温湿度的取样点：每个室内放一个温湿度传感器。5.4功能
5.4.1采样检测
5.4.1.1六氟化硫气体浓度
测量范围：0~1500×10~%；
准确度：±5%FS、±10%FS、土15%FS。注：由于检测原理和方法的不同：如半导体法、电化学法、激光法等，所以会有不同的准确度。5.4.1.2氧气含量
检测范围：5%~25%；
准确度：土1%。
5.4.1.3温度
显示范围：-50℃~+100℃；
准确度：土1%FS。
5.4.1.4相对湿度
湿度范围：1%~99%；
准确度：±5%。
5.4.2报警
5.4.2.1六氟化硫气体浓度报警
JB/T10893—2008
取气点所处环境中六氟化硫气体浓度高于设定报警值时，系统应发出报警信号，并输出启动风机的控制信号。
5.4.2.2氧气含量报警
配电室所处环境中的氧气含量低于设定报警值时，系统应发出报警信号，并输出启动风机的控制信5.4.2.3湿度报警
配电室所处环境湿度高于设定报警值时，系统应发出报警信号，并输出启动风机的控制信号。5.4.2.4人员进入报警
配电室装有红外传感器，感应范围大于3m。当有人员进人时，系统应发出报警信号，并输出启动风机的控制信号。
5.4.2.5报警参数设定与排风控制六氟化硫气体浓度、氧气含量、湿度的报警值可根据需要由授权人（或责任人）设定。能够设定自动排风、强制排风和手动排风模式，并且自动排风、强制排风时间可灵活设定。5.4.3显示记忆功能
能够实时显示被监测对象的状态，具有操作界面和人机交流功能，对发生过的报警指标有记忆功能可以随时进行查询，记忆时间可以保存五年。5.4.4远传功能
能够实现有线或无线数据传输功能，将系统实时监测的数据及报警信息远传至相关设备，并且能与电厂、变电站、高压开关生产厂家等现场现有的通信设备相连，将实时数据及报警信息传输到现场设备。5.5绝缘电阻
温度在15℃～35℃，相对湿度≤75%时，系统电源线、信号线与机壳之间以及系统电源线、信号线之间的绝缘电阻应不小于20M2。5.6绝缘强度
温度在15℃～35℃，相对湿度≤75%时，系统电源线、信号线与机壳之间以及系统电源线、信号线之间应能承受有效值为1500V、50Hz正弦波交流电压，历时1min，应无击穿和飞弧现象。5.7电磁兼容性
5.7.1原则
系统应能够耐受以下电磁兼容试验，试验后功能正常，无误动作，应符合5.4的功能要求，5.7.2静电放电抗扰度
系统应能承受GB/T17626.2一2006中第5章所规定的试验等级为3的静电放电抗扰度试验。5.7.3射频电磁场辐射抗扰度
系统应能承受GB/T17626.3--2006中第5章所规定的试验等级为3的射频电磁场辐射干扰试验。5.8采样距离和时间
JB/T10893—2008
从六氟化硫气体监测点到气体采集器的距离越短越好，导气管的长度最长不能超过30m。每个气体采集器若包含两个或两个以上的六氟化硫气体监测点，则每点采样时间不应超过15min，总的采样周期不能超过2h，且采样间隔时间可灵活设定。5.9可靠性
系统连续工作1000h后，应符合5.4的功能要求。6试验方法
6.1试验条件
6.1.1一般试验条件
a）环境温度：15℃~35℃；
b）相对湿度：45%~75%；
c）大气压：86kPa～106kPa；
d）电源电压：220×（1土10%）VAC；e）试验现场无其他特殊气体；
f）除地磁场外，无其他外界磁场干扰，无振动。6.1.2仲裁试验条件
a）温度：20℃±2℃；
b）相对湿度：65%±10%；
c）大气压：86kPa～106kPa；
d）电源电压：220X（1±5%）VAC；e）试验现场无其他特殊气体；
f）除地磁场外，无其他外界磁场于扰，无振动。6.2外观
用目测及手触摸的方法进行，结果应符合5.2的规定。6.3监测取样点
用目测的方法，结果应符合5.3的规定。6.4功能
6.4.1采样检测
6.4.1.1六氟化硫气体浓度
一般采用以下两种方法之一进行：a）用五个容积为5L的标准气袋，分别充人浓度为0、100×10~、500×10~、1000×10~、1500×10~的六氟化硫标准气体，标准气体浓度值以标准气体的实际配气浓度为准，配气浓度在低于150×10~°时要求偏差为±20%，准确度为土3%，配气浓度在高于150×10~时要求偏差为土10%，准确度为土3%。然后分别将气袋的出气口通过气路转换器与采集器的进气管紧密的连接在一起，进行气体采样，也可以分别单独将气袋与采集器的进气管紧密的连接进行采样，显示屏上对应通道显示的六氟化硫浓度值，结果应符合5.4.1.1的规定。b）用五个标准气瓶，分别充人浓度为0、100×10~°、500×10~、1000×10~°、1500×10~的六氟化硫标准气体，标准气体浓度值以标准气体的实际配气浓度为准，配气浓度在低于150×10~时要求偏差为土20%，准确度为土3%，配气浓度在高于150×10~时要求偏差为土10%，准确度为土3%。然后分别将气瓶的出气口通过气路转换器与采集器的进气管紧密的连接在一起，进行气体采样。为了控制气体流动的稳定性和流量的大小，使之与采集器的流速要求匹配，应在转换器与采集器之间加装一个流量控制器。显示屏上该通道显示的六氟化硫浓度值，结果应符合5.4.1.1的规定。
6.4.1.2氧气含量
JB/T10893—2008
将氧气变送器置于标准氧气中，氧气含量为5%、10%、15%、18%、25%，标准气体浓度值以标准气体的实际配气浓度为准，配气浓度要求绝对误差为土5%，准确度为土0.5%。显示屏上所显示的氧气含量，结果应符合5.4.1.2的规定。6.4.1.3温度
将温度传感器放置在-50℃、0℃、25℃、50℃、1C0℃的均匀温场中，显示屏上所显示的温度，结果应符合5.4.1.3的规定。
6.4.1.4湿度
温度在25℃土1℃，将湿度传感器置于湿度为15%、25%、50%、75%、85%的恒温、恒湿环境中显示屏上所显示的湿度，结果应符合5.4.1.4的规定。6.4.2报警
6.4.2.1六氟化硫气体浓度报警
系统的输出报警接点接额定电压AC660V、额定电流40A的继电器，然后将进气管置于六氟化硫气体浓度超过设定报警值的容器内，此时系统应发出报警声，并使继电器闭合，结果应符合5.4.2.1的规定6.4.2.2氧气含量报警
系统的输出报警接点接额定电压AC660V、额定电流40A的继电器，然后将氧气变送器放置在氧气含量低于设定报警值的容器内，此时系统应发出报警声，并使继电器闭合，结果应符合5.4.2.2的规定。6.4.2.3湿度报警
系统的输出报警接点接额定电压AC660V、额定电流40A的继电器，然后将湿度变送器放置在湿度高于设定报警值的容器内，此时系统应发出报警声，并使继电器闭合，结果应符合5.4.2.3的规定。6.4.2.4人员进入报警
系统的输出报警接点接额定电压AC660V、额定电流40A的继电器，有人进入红外传感器探头感应范围内时，系统应发出报警声，并使继电器闭合，结果应符合5.4.2.4的规定。6.4.2.5报警参数设定与排风控制调整六氟化硫气体浓度、氧气含量、湿度的报警值和设定自动排风、强制排风和手动排风的模式、时间，结果应符合5.4.2.5的规定。6.4.3显示记忆
在6.4.1、6.4.2各项试验时，查看历史报警记录，显示、记忆功能，结果应符合5.4.3的规定。6.4.4远传
6.4.4.1有线通信试验
将系统的通信接口通过总线与相关设备连接，相关设备上运行通信软件，通过此设备向系统发送测控命令，系统将实时数据及报警信息传输到此设备，实现有线通信的数据远传功能。结果应符合5.4.4的规定。
6.4.4.2无线通信试验
将系统的通信接口与无线通信设备相连接，相关设备也应与无线通信设备相连接，相关设备上运行通信软件，通过此设备以无线通信的方式向系统发送测控命令，系统将实时数据及报警信息通过无线通信方式传输到此设备，实现无线通信的数据远传功能。结果应符合5.4.4的规定。6.5绝缘电阻
系统电源线、信号线分别连接在一起与机壳之间以及系统电源线、信号线两者之间分别施加直流500V电压进行测量，结果应符合5.5的规定。6.6绝缘强度
系统电源线、信号线分别连接在一起与机壳之间以及系统电源线、信号线两者之间的绝缘强度，结果应符合5.6的规定。
JB/T10893—2008
6.7电磁兼容性
6.7.1静电放电抗扰度
按GB/T17626.2-2006中第8章的规定进行试验。结果应符合5.7.2的规定6.7.2射频电磁场辐射抗扰度
按GB/T17626.3—2006中第8章的规定进行试验。结果应符合5.7.3的规定6.8
采样距离和时间
用皮尺测量六氟化硫气体监测点到气体采集器的实际距离，用计时器记录气体采集器从第一采气点到最后一个采气点的时间，结果应符合5.8的规定6.9可靠性
系统连续通电至少1000h，每间隔100h进行一次六氟化硫气体浓度、氧气含量、温度、湿度的报警试验，实验结束后，结果应符合5.9的规定。7
检验规则
检验分类
检验分为出厂检验和型式检验。7.2出厂检验
系统出厂必须经全部检验，并由质检部门确认合格后方可出厂，并附带说明书和产品合格证。产品说明书应按GB/T9969.1—1998规定；合格证应按GB/T14436—1993规定。出厂检验项目及检验顺序按表1规定进行。表1检验项目及顺序
检验项目
监测取样点
六氟化硫气体浓度
氧气含量
相对湿度
六氟化硫气体浓度报警
氧气含量报警
湿度报警
人员进入报警
报警参数设定与排风控制
显示记忆功能
远传功能
绝缘电阻
绝缘强度
静电放电抗扰度
射频电磁场辐射抗扰度
采样距离和时间
可靠性
注：√表示必检项目
技术要求章条号
一表示不检项目。
试验方法章条号
出厂检验项目
型式检验项目
7.3型式检验
7.3.1检验原则
JB/T10893—2008下载标准就来标准下载网
型式检验包括本标准规定的全部的检验项目，检验顺序按表1进行。有以下情况之一时进行型式检验：
a）产品设计定型：
b）产品批量投产；
c）产品转厂生产；
d）正式生产后，线路、结构、材料或工艺有较大改变，可能影响产品性能时；e）产品停产两年以上，恢复生产时；f）产品正常生产，每三年进行一次。7.3.2抽样规则
型式检验在出厂检验的合格品中随机抽取一台进行检验。7.3.3判定规则
型式检验结果有一项不合格，可重新抽取两台样品，对不合格项进行复检，复检结果仍不合格，则判该批产品为不合格。
7.3.4样品处置
型式检验后的合格品可以直接出厂。型式检验后的不合格品必须整改，重新进行型式检验，合格后方可直接出厂。8标志、包装、运输和贮存
8.1标志
8.1.1产品标志要在适当位置标明并含有以下内容：a）产品名称、型号；
b）生产日期与出厂编号；
c）生产厂名、地址及商标。
8.1.2在每个包装内应附有操作使用说明书和合格证，合格证上应标明：a）制造厂名及商标：
b）产品名称、型号规格、产品编号和数量：c）检验日期、检验员代号。
8.2包装
产品按不同的部件分类包装；包装应有合理的防震、防潮、防尘措施，且牢固可靠；在每个包装内应附有产品清单；包装箱上应有产品名称、防潮、防雨水、发货和收货单位的名称、详细地址、联系人及电话等字样和图标，图标应符合GB191一2000的要求；包装箱应标有外形尺寸、箱重和体积。8.3运输
运输时，设备的倾斜角度不超过45°。包装完好的成套设备可通过水、陆、空运输。运输时，应避免使用无减震器的交通工具。装卸产品时，应轻拿轻放，严禁抛掷。对于大件设备，必须使用专用的起吊机械，切不可将设备倒置或侧放。产品运输过程中，应避免雨、雪淋袭，并严禁与具有腐蚀性物品一起运输。
8.4贮存
产品应贮存在通风干燥无腐蚀气体的仓库内。仓库内的相对湿度：≤85%，贮存温度：-10℃～+55℃。
