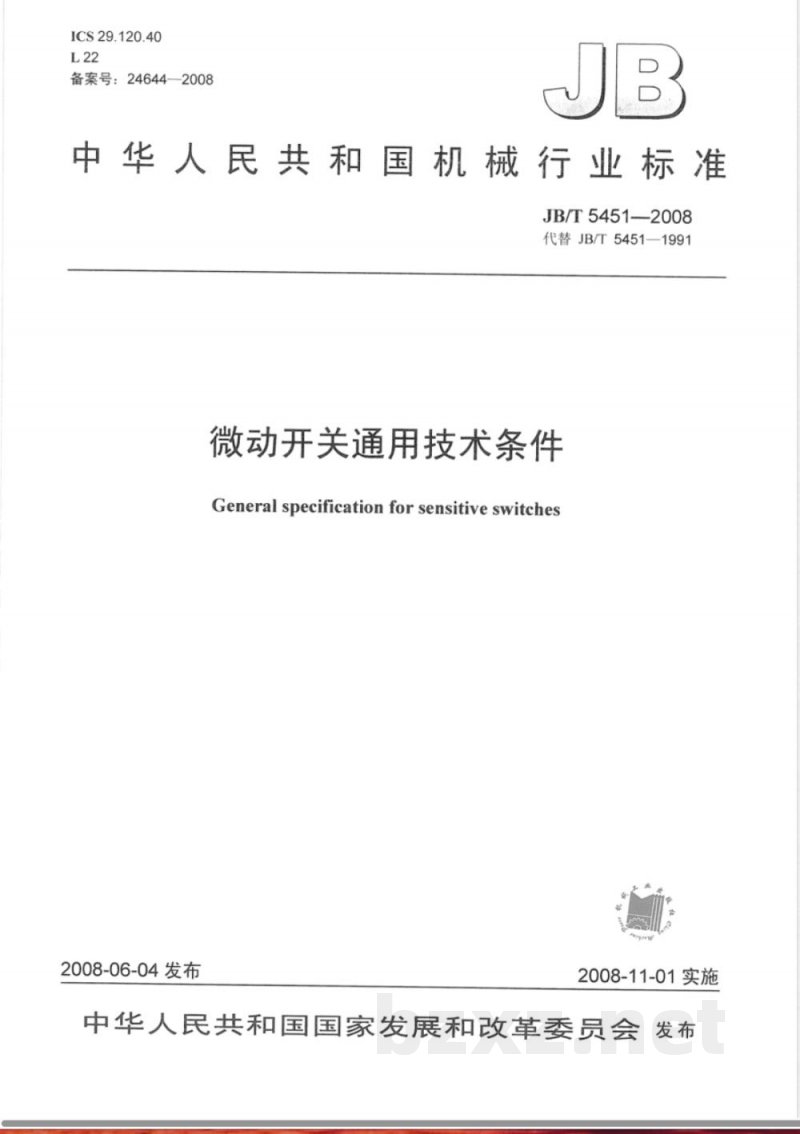

中华人民共和国机械行业标准
JB/T5451—2008
代替JB/T5451—1991
微动开关通用技术条件
General specificationforsensitiveswitches2008-06-04发布
2008-11-01实施

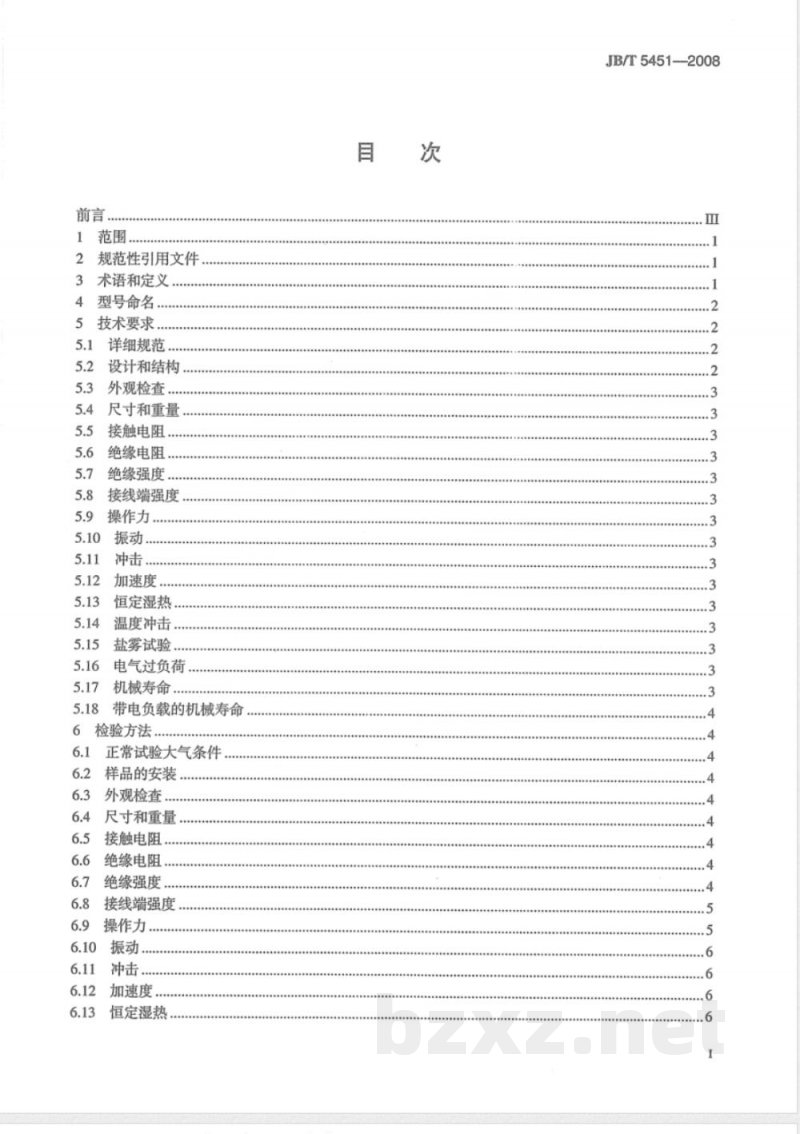

中华人民共和国国家发展和改革委员会发布前言、
规范性引用文件
3术语和定义
型号命名..
5技术要求..
详细规范
设计和结构，
外观检查..
尺寸和重量，
接触电阻
绝缘电阻
绝缘强度.…
接线端强度
操作力.
加速度.
恒定湿热，
温度冲击..
盐雾试验..
电气过负荷，
机械寿命
带电负载的机械寿命
检验方法
正常试验大气条件
样品的安装
外观检查.
尺寸和重量，
接触电阻.
绝缘电阻
绝缘强度.
接线端强度
操作力
加速度
恒定湿热
JB/T5451—2008
JB/T5451—2008

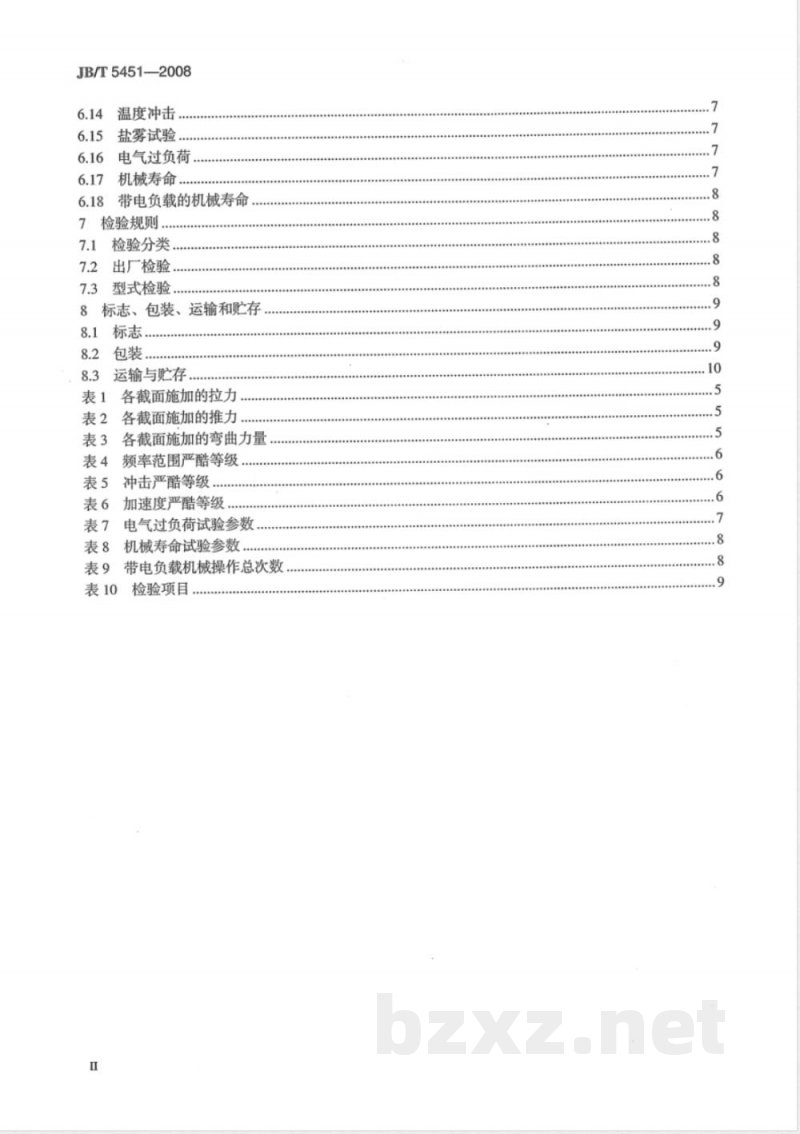

6.14温度冲击，
6.15盐雾试验
6.16电气过负荷，
6.17机械寿命
6.18带电负载的机械寿命
7检验规则
检验分类.
出厂检验.
型式检验
8标志、包装、运输和贮存
包装、
运输与贮存
表1各截面施加的拉力，
各截面施加的推力...
各截面施加的弯曲力量
频率范围严酷等级
冲击严酷等级免费标准bzxz.net
加速度严酷等级，
电气过负荷试验参数
机械寿命试验参数
带电负载机械操作总次数
检验项目

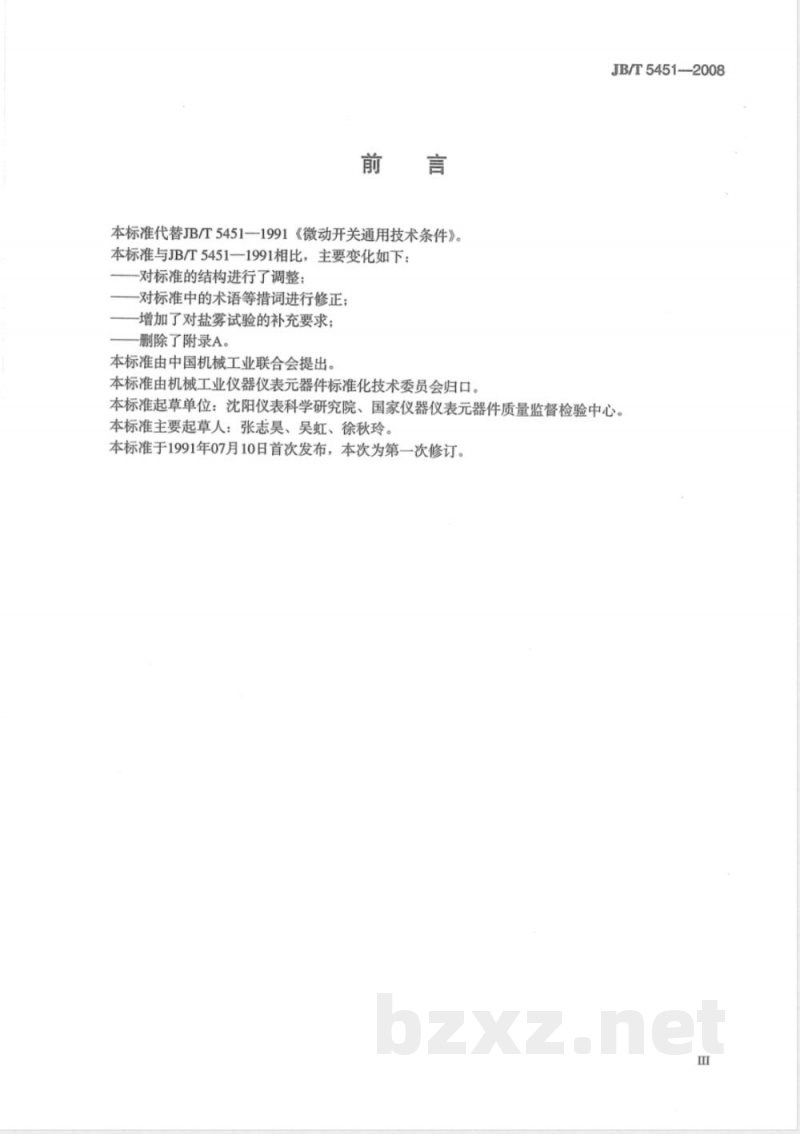

本标准代替JB/T5451—1991《微动开关通用技术条件》本标准与JB/T5451—1991相比，主要变化如下：-对标准的结构进行了调整；
-对标准中的术语等措词进行修正；-增加了对盐雾试验的补充要求；-删除了附录A。
本标准由中国机械工业联合会提出。本标准由机械工业仪器仪表元器件标准化技术委员会归口。JB/T5451—2008
本标准起草单位：沈阳仪表科学研究院、国家仪器仪表元器件质量监督检验中心。本标准主要起草人：张志昊、吴虹、徐秋玲。本标准于1991年07月10日首次发布，本次为第一次修订。Ⅲ

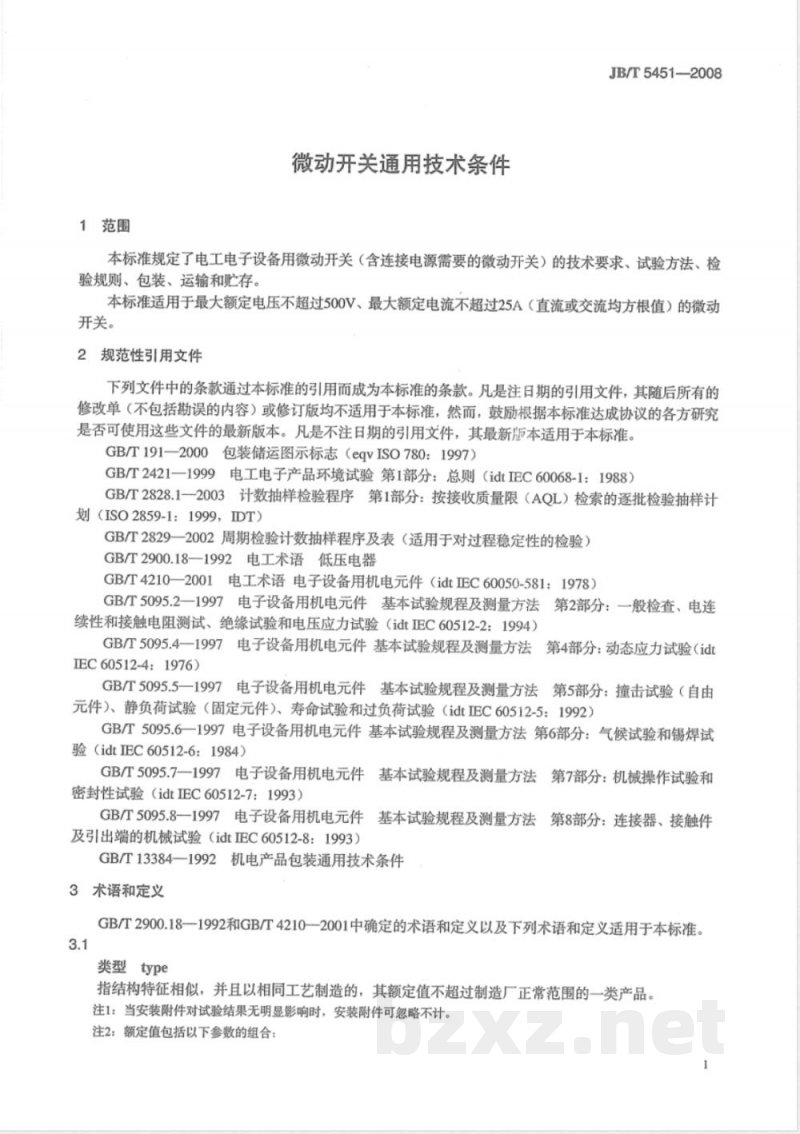

1范围
微动开关通用技术条件
JB/T5451—2008
本标准规定了电工电子设备用微动开关（含连接电源需要的微动开关）的技术要求、试验方法、检验规则、包装、运输和贮存。
本标准适用于最大额定电压不超过500V、最大额定电流不超过25A（直流或交流均方根值）的微动开关。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191—2000包装储运图示标志（eqvISO780：1997）GB/T2421一1999电工电子产品环境试验第1部分：总则（idtEC60068-1：1988）GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999，IDT)
GB/T2829—2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T2900.18—1992电工术语低压电器GB/T4210—2001电工术语电子设备用机电元件（idtIEC60050-581：1978）GB/T5095.2一1997电子设备用机电元件基本试验规程及测量方法第2部分：一般检查、电连续性和接触电阻测试、绝缘试验和电压应力试验（idtIEC60512-2：1994）GB/T5095.4一1997电子设备用机电元件基本试验规程及测量方法第4部分：动态应力试验（idtIEC60512-4：1976)
GB/T5095.5一1997电子设备用机电元件基本试验规程及测量方法第5部分：撞击试验（自由元件）、静负荷试验（固定元件）、寿命试验和过负荷试验（idtIEC60512-5：1992）GB/T5095.6一1997电子设备用机电元件基本试验规程及测量方法第6部分：气候试验和锡焊试验（idtIEC60512-6：1984）
GB/T5095.7—1997电子设备用机电元件基本试验规程及测量方法第7部分：机械操作试验和密封性试验（idtIEC60512-7：1993）GB/T5095.8一1997电子设备用机电元件基本试验规程及测量方法第8部分：连接器、接触件及引出端的机械试验（idtEC60512-8：1993）GB/T13384—1992机电产品包装通用技术条件3术语和定义
GB/T2900.18-1992和GB/T4210—2001中确定的术语和定义以及下列术语和定义适用于本标准。类型type
指结构特征相似，并且以相同工艺制造的，其额定值不超过制造厂正常范围的一类产品，注1：当安装附件对试验结果无明显影响时，安装附件可忽略不计。注2：额定值包括以下参数的组合：1
JB/T5451-2008
a）电气额定值：
b）尺寸；
c）气候类别。
注3：每种类型的基本尺寸应在产品标准中规定。3.2
品种style
指某一种类型中的特定开关，例如不同转换特性的开关。3.3
规格variant
指在某一类型和品种中或一组相关开关中的变种，例如不同接线端，构成不同的规格。3.4
电气额定值electricalratings
在给定电路中，由电压和电流的组合给出的电气额定值。在此额定值下，开关在标准大气试验环境条件下应能正常工作。
型号命名
微动开关的型号应包含以下内容：a）产品代号；
b）结构特征；
c）设计序号；
d）常开触点数量；
e）常闭触点数量。
示例：
常闭触点数
常开触点数
设计序号
结构特征代号
产品代号
5技术要求
5.1详细规范
产品的详细规范以制造厂商对相应类型的微动开关制定的企业标准为准，若详细规范中有与本标准相抵触技术要求，则应以本标准为准。5.2设计和结构
JB/T5451—2008
微动开关的设计、结构和物理尺寸应符合5.1的要求，微动开关的结构应能保证开关安装在允许环境下的任何位置均能正常工作。5.3外观检查
微动开关按6.3规定试验时，微动开关的触点镀层、标志、表面加工质量应符合5.1的要求。5.4尺寸和重量
微动开关按6.4规定试验时，微动开关的尺寸和重量应符合5.1的要求。5.5接触电阻
当微动开关按6.5规定测量时，每对首例触点的初始接触电阻不应超过20m2，机械寿命试验后不应超过40m2，电寿命试验后不应超过100m2。对整体导线引出端的微动开关，接触电阻应符合5.1的要求。5.6绝缘电阻
当微动开关按6.6规定测试后，绝缘电阻应不小于500M2。绝缘强度
当微动开关按6.7规定试验后，微动开关应无击穿或飞弧以及其他损伤现象，漏电流不超过600uA。5.8接线端强度
当微动开关按6.8规定试验后，外观应符合5.3的要求。试验后，微动开关不应有引出端的短路、断裂、松动、转动等影响微动开关电气、力学性能的故障。5.9操作力
当微动开关按6.9规定试验后，微动开关的操作力参数应符合5.1要求5.10振动
当微动开关按6.10规定试验后，外观应符合5.3的要求，接触电阻应符合5.5的要求。微动开关不应产生超过20us的闭合触点的断开或开断触点的接通现象。5.11冲击
当微动开关按6.11规定试验后，外观应符合5.3的要求，接触电阻应符合5.5的要求。微动开关不应产生超过20μs的闭合触点的断开或开断触点的接通现象。5.12加速度
当微动开关按6.12规定试验后，外观应符合5.3的要求，接触电阻应符合5.5的要求。微动开关不应产生闭合触点的断开或开断触点的接通现象。5.13恒定湿热
当微动开关按6.13规定试验后，绝缘电阻应不小于20MQ，干燥期结束时，绝缘电阻应符合5.6的规定。试验不应造成影响微动开关辅助零件的电气的或力学性能的任何形式的腐蚀、破碎、裂纹、剥落或引出端松动等现象，并且安装附件应容易拆卸。5.14温度冲击
当微动开关按6.14规定试验后，外观应符合5.3的规定，绝缘电阻应符合5.6的规定，绝缘强度应符合5.7的规定。微动开关的触点应能按规定接通和断开各自的电路，且不应有任何的机械的或电气的故障。
5.15盐雾试验
当微动开关按6.15规定试验后，外观应符合5.3的规定。试验不应造成任何影响微动开关或微动开关辅助零件的电气或机械性能的任何形式的腐蚀。5.16电气过负荷
当微动开关按6.16规定试验后，外观应符合5.3的规定，接触电阻应符合5.5的规定，绝缘电阻应符合5.6的规定，绝缘强度应符合5.7的规定。微动开关的触点应能按规定接通和断开各自的电路，且不应有任何的机械的或电气的故障。5.17机械寿命
JB/T5451—2008
当微动开关按6.17规定试验后，外观应符合5.3的规定，接触电阻应符合5.5的规定，绝缘电阻应符合5.6的规定，绝缘强度应符合5.7的规定。微动开关的触点应能按规定接通和断开各自的电路，且不应有任何的机械的或电气的故障。5.18带电负载的机械寿命
当微动开关按6.18规定试验后，外观应符合5.3的规定，接触电阻应符合5.5的规定，绝缘电阻应符合5.6的规定，绝缘强度应符合5.7的规定。微动开关触点应能按规定接通和断开各自的电路，且不应有任何的机械的或电气的故障。
6检验方法
6.1正常试验大气条件
除非另有规定，全部试验应在GB/T2421一1999规定的标准大气试验条件下进行。温度：15℃~35℃：
相对湿度：45%~75%；
大气压力：86kPa~106kPa。
6.2样品的安装
试验过程中需要安装时，除非另有规定，微动开关应根据产品详细规范所规定的常规方法，正确地安装在印制电路板或金属板上。6.3外观检查
微动开关的外观按GB/T5095.2一1997中的1a方法进行试验，试验后的结果应符合5.3的要求。6.4尺寸和重量
微动开关的尺寸和重量按GB/T5095.2一1997中的1b方法进行试验，并采用下列规则：a）标准使用的量具：游标卡尺（千分尺、千分表或标准规）和天平；b）每个参数的测量次数不少于3次，取算数平均值。试验后的结果应符合5.4的要求。6.5接触电阻
微动开关的接触电阻按GB/T5095.2一1997中的2a方法进行试验，并采用下列规则：a）测量循环次数之间要操作接触件，使开关动作；b）试验过程中，要求测量的电压和电流不允许超过微动开关的额定值。试验后的结果应符合5.5的要求。6.6绝缘电阻
微动开关的绝缘电阻按GB/T5095.2一1997中的3a方法进行试验，并采用下列规则：a）试验电压值为直流100V土15V。b）试验点应包括：
1）各引出端与外露的非载流金属零件或接地零件之间：2）相互绝缘的所有引出端之间，包括各极之间。c）试验先在微动开关的自由位置进行，然后在其他动作位置重复进行。试验后的结果应符合5.6的要求。6.7绝缘强度
在正常大气压下，微动开关按GB/T5095.2一1997中的4a中的方法A进行试验，并采用下列规则：a）试验电压采用交流250V（45Hz～60Hz）。b）试验点应包括：
1）各引出端与外露的非载流金属零件或接地零件之间：2）相互绝缘的所有引出端之间，包括各极之间。4
c）试验先在微动开关的自由位置进行，然后在其他动作位置重复进行。试验后的结果应符合5.7的要求，接线端强度
微动开关按GB/T5095.8一1997中的16f方法进行试验，并采用下列规则：a）微动开关应做接线端的轴向拉力、轴向推力和弯曲试验；b）各项试验所施加的力的大小见表1～表3。试验后的结果应符合5.8的要求。表1
标称截面面积
S≤0.05；
0.050.10.20.5标称截面面积
0.050.10.2S≤0.5
0.5断面模数
Z≤1.5×10-3
1.5×10-34.2×10-31.2×1020.5×10-1.9×10-各截面施加的拉力
相当圆截面直径
d≤0.25；
0.250.350.50.8各截面施加的推力
相当圆截面直径
0.250.350.50.8各截面施加的弯曲力量
相当圆截面直径
0.250.350.50.8JB/T5451—2008
圆截面的断面模数为元d/32，方形截面的断面模数为ba/6，d为直径，a为截面窄边，注：
b为截面宽边，若端子横
截面为长条形，则弯曲应与最宽表面垂直。操作力
微动开关按GB/T5095.7一1997中的13c方法进行试验，并采用下列规则：a）每支样品至少测量3次，取算数平均值；b）施加力的方向与微动开关触点的运动方向一致；c）施加力的速率不大于0.05N/s。试验后的结果应符合5.9的要求。5
JB/T5451—2008
6.10振动
微动开关按GB/T5095.4一1997中的6d方法进行试验，并采用下列规则：a）在试验过程中，应监测开关压点开和（或）闭的持续时间，持续时间应不超过产品详细规范规定的数值；
b）振动方向：三轴三向；
c）振动时间优先值从下列值中选取：10min，30min，90min;
d）频率范围优先值应从表4中选取。试验后的结果应符合5.10的要求。表4频率范围严酷等级
严酷等级
6.11冲击
频率范围
10~150
10-500
10~2000
微动开关按GB/T5095.4-一1997中的6c方法进行试验，并采用下列规则a）在试验过程中，应监测开关压点开和（或）闭的持续时间，持续时间应不超过产品详细规范规定的数值；
b）冲击方向：三轴六向，各三次c）严酷等级优先值应从表5中选取。试验后的结果应符合5.11的要求。表5冲击严酷等级
严酷等级
6.12加速度
脉冲峰值加速度
加速度
微动开关按GB/T5095.4一1997中的6a方法进行试验，并采用下列规则a）加速度方向：三轴六向；
b）严酷等级优先值应从表6中选取。试验后的结果应符合5.12的要求。表6加速度严酷等级
严酷等级
6.13恒定湿热
脉冲峰值加速度
脉冲持续时间
加速度
微动开关按GB/T5095.6一1997中的11c方法进行试验，并采用下列规则：a）湿热试验天数优先值从下列值中选取：4d、10d、21d、56d；b）试验温度：试验箱内的温度应控制在40℃土2℃的范围内；c）相对湿度：试验箱内的相对湿度应控制在93（+2/-3）%R.H.的范围内。试验后的结果应符合5.13的要求。6.14温度冲击
微动开关按GB/T5095.6—1997中的11d方法进行试验，并采用下1规则：a）下限温度优先值从下列值中选取：-55℃，-40℃，-25℃，-10℃，-5℃b）上限温度优先值从下列值中选取：55℃，70℃，125℃，155℃，200℃。c）各温度点的恒温时间：3h。
试验后的结果应符合5.14的要求。6.15盐雾试验
微动开关按GB/T5095.61997中的11f方法进行试验，并采用下列规则a）应使用一种公认的对盐雾不起反应的材料将微动开关悬挂于容器的顶部：b）试验时间优先值从下列值选取：24h，48h，96h，168h;
c）盐雾浓度：5%。
试验后的结果应符合5.15的要求。6.16电气过负荷
JB/T5451—2008
微动开关应经受GB/T5095.5一1997中规定的撞击试验（自由元件、静负荷试验（固定元件），过负载试验的10a项试验，并采用下列规则：a）微动开关应按产品详细规范规定的标准安装；b）微动开关应以每分钟6次～8次的速率动作50次：c）每组试验应采用各自的微动开关试验样品：d）施加最大额定直流电压和1.5倍相关的阻性电流；e）施加最大额定交流电压和表7所规定的试验电流及功率因数。试验后的结果应符合5.16的要求。表7电气过负荷试验参数
微动开关额定值
6.17机械寿命
试验电流
额定值的150%
额定值的125%
微动开关按GB/T5095.5一1997中的9a方法进行试验，并采用下列规则：功率因数
a）对频繁操作的微动开关应在速率为每分钟50次土5次下完成机械工作循环；对间断操作的开关应在速率为每分钟25次土5次下完成机械工作循环：b）除非另有规定，每次动作应包括促动件从自由位置到超行程位置的全范围并返回到完全释放位置；
c）施加在开关促动件上的作用力应不超过到达全行程位置（预行程规定值与行程规定值之和）规定的力：
d）循环次数（寿命次数）优先值从表8中选取。
