【机械行业标准(JB)】 三复合铆钉电触头 技术条件

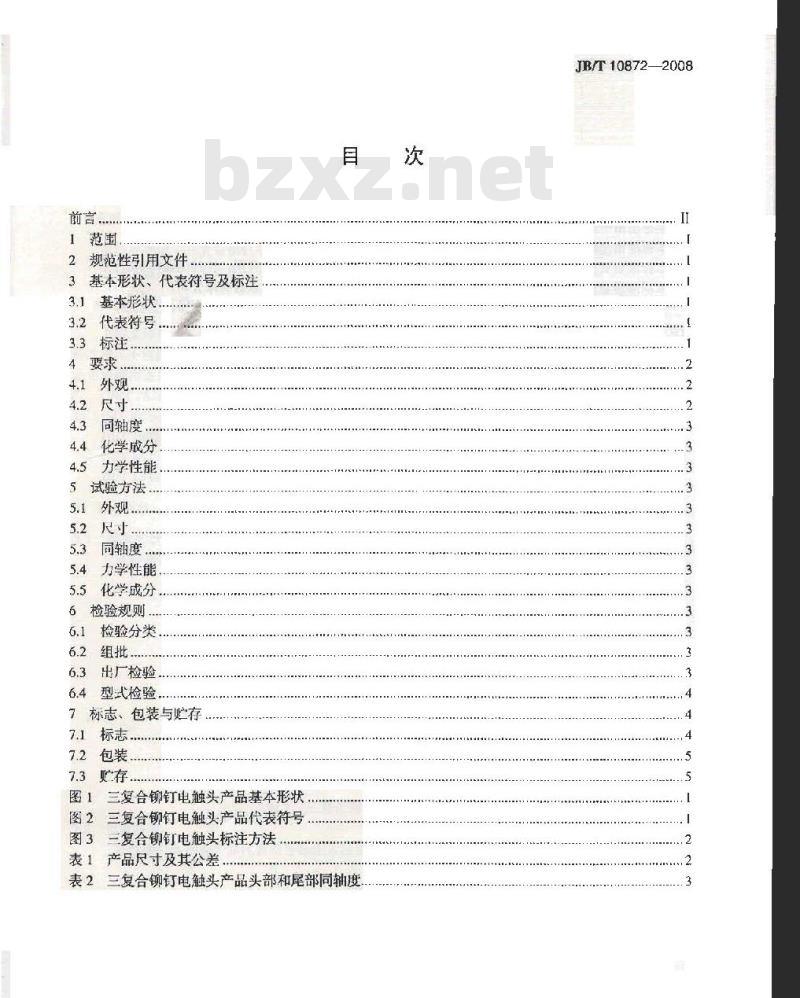

2规范性引用文件
3基本形状、代表符号及标注
3.1基本形状..
3.2代表符号
3.3标注
4要求
4.1外观..
4.2尺寸
4.3同轴度、
化学成分
力学性能
5试验方法。
5.1外观.
同轴度
5.4力学性能
5.5化学成分
6检验规则
6.1检验分类
6.2组批、
出厂检验
6.4型式检验，
7标志、包装与贮存
7.1标志，
7.2包装
7.3贮存
图1三复合铆钉电触头产品基本形状图2三复合铆钉电触头产品代表符号图3三复合铆钉电触头标注方法
表1产品尺寸及其公差．
表2三复合铆钉电触头产品头部和尾部同轴度次
JB/T10872—2008
JB/T10872-2008

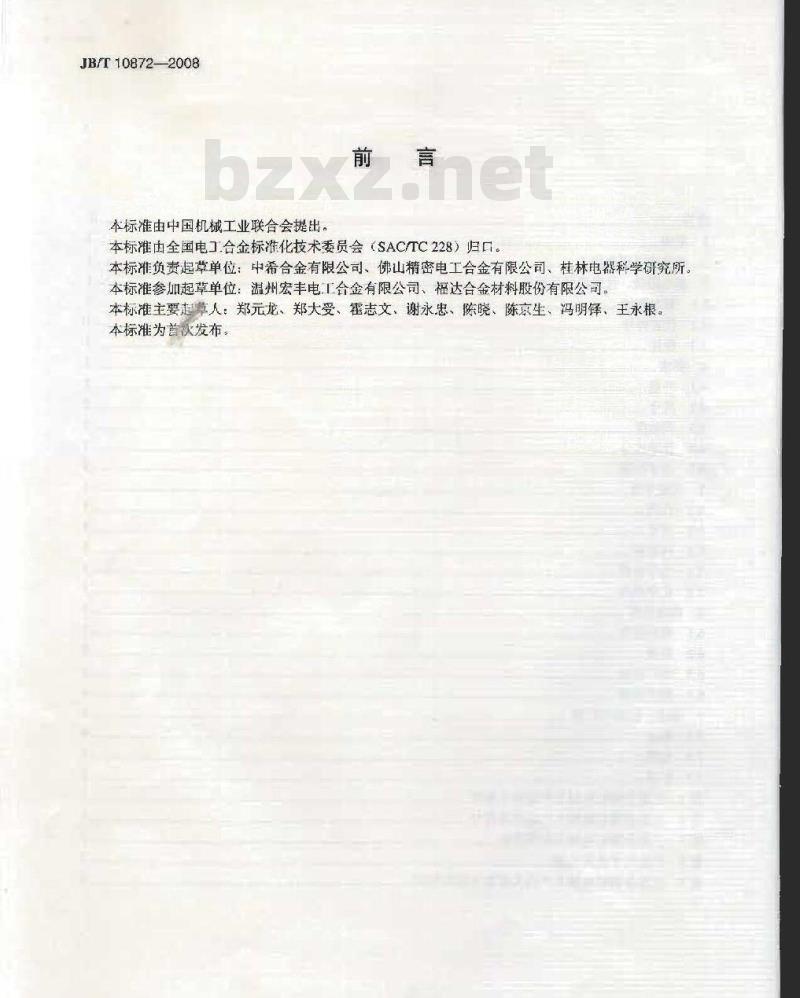

本标准由中国机械工业联合会提出。前言
本标准内全国电工合金标准化技术委员会（SACTC228）归口。本标准负责起草单位：中希合金有限公司、佛山精密电工合金有限公司、桂柱林电器科学研究所本标准参加起草单位：溢州宏丰电工合金有限公司、福达合金材料股份有限公司。本标准主要草人：郑元龙、郑大受、霍志文、谢永忠、陈晓、陈京生、冯明锋、王永根本标准为首次发布。
三复合铆钉电触头技术条件
JB/T10872-2008
本标准规定了三复合铆钉电触头的要求、试验方法、检验规则、标志、标签和包装本标准适用于二复合铆钉电触头，三复合铆钉电触头主要用于继电器、微动开关2规范性引用文件
下列文件中的款逼过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励报据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准，GB/T2828.12003计数抽样检验程序第1部分：按接收质量限（AOL）检索的逐批检验抽样计划(ISO2859-1:1999,IDT)
JB/T7092银基复层电触头基本性能测量方法JB/T86332006铆钉型电触头用线材技术条件JB/T10383—2002钉电触头技术条件3基本形状、代表符号及标注

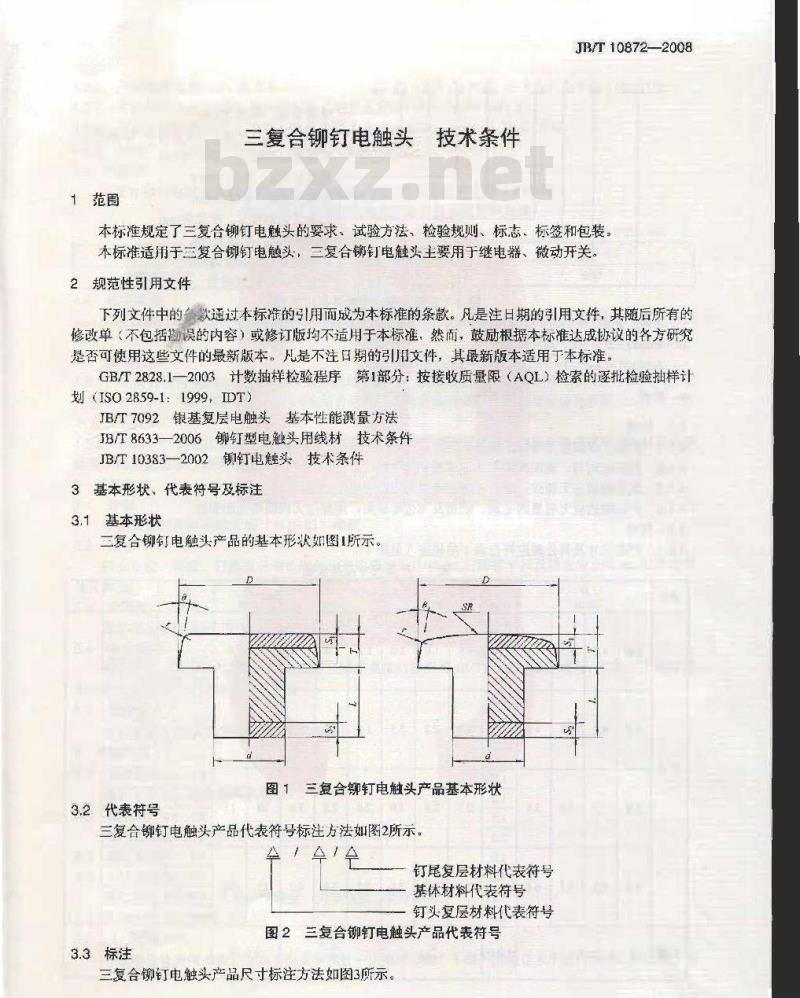

3.1基本形状
三复合铆钉电触头产品的基本形状如图所示图1三复合铆钉电触头产品基本形状3.2代表特号
三复合铆钉电触头产品代表符号标注方法如图2所示。钉尾复层材料代表符号
基体材料代表符号
钉头复层材料代表符号
图2三复台钉电触头产品代表符号3.3标注
三复合铆钉电触头产品尺寸标注方法如图3所示，JB/T108722008
AXAA)FAXA(A)AA
球面半径，单位为mm
工作面形状［平面F（可省略）：球面SR】钉尾复层厚度S2，单位为mm
尾部长度L，单位为mm
尾部直径d，单位为mm
钉头复层厚度S，单位为mm
头部厚度T
单位为mm
头部喜径
单位为mm
三复合铆钉代表符号
三复合铆钉电触头标注方法
示例1：复层材料为AgNi10.基体材料为Cu、D=40mm.T号1.0mm、S=-0.Smma=2.0mm、L-1.5mm.S2=0.8mmSR一8mm的三复合铆钉产品可标注为：AgNi10/Cu/AgNi104.0XxL05)+2.0X15（08SR84要求
4.1外观
4.1.1产品工作面应无油污、压痕及裂纹4.1.2复层应均匀，表面匹周不元许裸露基体材料复层侧面应无裂纹，
结台面的外缘应无肉眼可见的分层4.1.3
4.1.4产品棱边应无明显的毛刺、缺边及飞边等缺陷：尾部应无肉眼可见的裂纹。4.2尺寸
4.2.1产品尺寸及其公差应符合表1的规定（见图1）。表1产品尺寸及其公差
s0.4+9.06
S>0.4-0.06
4.2.2产品尾部直径（d）宜为0.5D。4.2.3产品钉头复层厚座S与头部厚度T的关系宜为：S=（0.3--0.6）T4.2.4产品钉尾复层厚度S,与钉头复层厚度S,的关系宜为：S2（1.2~-1.5）S4.2.5，如对产品尺寸有特殊要求，由供双方协商确定4.3同轴度
三复合铆钉电触头头部直径D与尾部直径d同轴度误差应符合表2的规定表2三复合钉电触头产品头部和尾部同轴度头部直径
同轴度误差
4.4化学成分
JB/T10872—-2008
单位：mm
>4.5-~6.8
三复合铆钉电触头复层材料的化学成分应符合IB月8633的规定，如有特殊要求，出供需双方协商确定。
4.5力学性能
4.5.1三复合铆钉电触头头部复层与基体的结合强度，压扁后结合面裂口深度与压扇变形最大长度之比应不大于1/S：铆钉尾部复是与基体的结合强度，乐肩后结合面裂口深度与压扁变形最大长度之比应不大于 1/3。
4.5.2产品工作面硬度值应符合JBT10383的规定：对产品工作面硬度有特殊要求或对产品有其他硬度要求的由供需双方协商确定
5试验方法
5.1外观
外观质量用肉眼或放大镜（≤10倍）检查5.2尺寸
钉头直径、厚度、钉尾直径和长度的检查用精度为0.02mm的游标卡尺及精度为0.0lmm的外径于分尺测量。
5.3同轴度
同轴度检测按JB/T7092的规定进行5.4力学性能
结合强度、硬度、复层厚度、球面半径和脱模度的检测按JB/17092的规定进行，钉尾的复层厚度参照钉头的复层厚度的测量方法测量5.5化学成分
化学成分分析按JB/T8633的规定进行6检验规则
6.1检验分类
检验分为出厂检验和型式检验
6.2组批
同一批原材料生产的同一种规格的产品为一批6.3出厂检验
6.3.1检验项目
检验项目为外观、尺寸、同轴度、力学性能及化学成分。6.3.2抽样和判定规则
6.3.2.1外观bZxz.net
外观质量检查按GB/T2828.1以正常检查一次抽样方案、1级-般检查水平进行抽样，接收质量限JB/T10B72-2008
(AOL) 为 1.5.
6.3.2.2尺寸
6.3.2.2.1钉头直径、厚度、钉尾直径租长度的检查按GBT2828.1以正常检查二次抽样方案、S-3特殊检查水平进行抽样，接收质量限（AQL）为1.5.6.3.2.2.2球面半径和脱模角度的检查按GB/T2828.1以正常检查一次抽样方案、S-1特殊检查水平进行抽样，接收质量限（AQL）为2.5。6.3.2.2.3复层厚度的检查按GB/T2828.1以正常检查二次抽样方案S-2特殊检查水平进行抽样，接收质量限（AQL）为1.5.
6.3.2.3同轴度
同轴度检查按GB/T2828.1以正常检查二次抽样方案、S-2特殊检查水平进行抽样，接收质量限(AQL) 为 1.5。
6.3.2.4力学性能
工作面硬度和结合强度检查按GBT2828.1以正带检查二次抽样方案、S-2特殊检查水平进行抽样，接收质量限（AQL）为1.5。6.3.2.5化学成分
复层化学成分在加工舰钉时从线材上取三份试样进行分析或按线材供方提供的质量保证书提供，仲裁检验时，应直接从铆钉触头上取样三份。无论哪种情况，三个试样分析结果均符合4.4时，方判为该批产品合格。
6.4型式检验
6.4.1检验时机
凡有下列情况之一应进行型式检验：产品定型鉴定时：
产品原材料、工艺有重大改变，可能影响到产品性能时正常批量生产时，每年进行一次定期检验；停产一年以上后恢复生产时：
转厂生产时：
质量检验部门进行监督检验时
6.4.2检验项目
检验项胃为外观、尺寸、同轴度、力学性能及化学成分。6.4.3抽样
试样从出厂检验合格批中抽取。每项性能各取三份试样用于检验6.4.4判定规则
只有当所有抽取的试样所检全部项目合格时，方判本次型式检验合格7标志、包装与贮存
7.1标志
7.1.1产品标签上应标注下列内容一产品名称：
规格型号：
生产商名称，地址：
产品执行的标准编号：
生产日期或批号。
7.1.2每批产品应附有产品合格证，当需方需要时同时提供质量保证书产品合格证应标明：
三复合铆钉电触头产品名称（或代表符号）尺寸规格和批号一出厂口期；
公司名称：
检验员印鉴和检验部门印鉴。
质量保证书应标明：
铆钉电触头产品名称（或代表符号）、尺寸规格和批号：—技术要求；
一检验结果：
检验日期：
检验员印鉴和检验部门印鉴，
7.2包装
JB/T10B72—2008
铆钉电触头产品应采用塑料袋密封包装，每袋净重不大于1k。封装后的产品装人硬纸盒或塑料盒中，每盒净重不大于2kg。
7.3贮存
铆钉电触头产品应保存在于燥、通风、无腐蚀性介质的仓库内，防止受潮，
