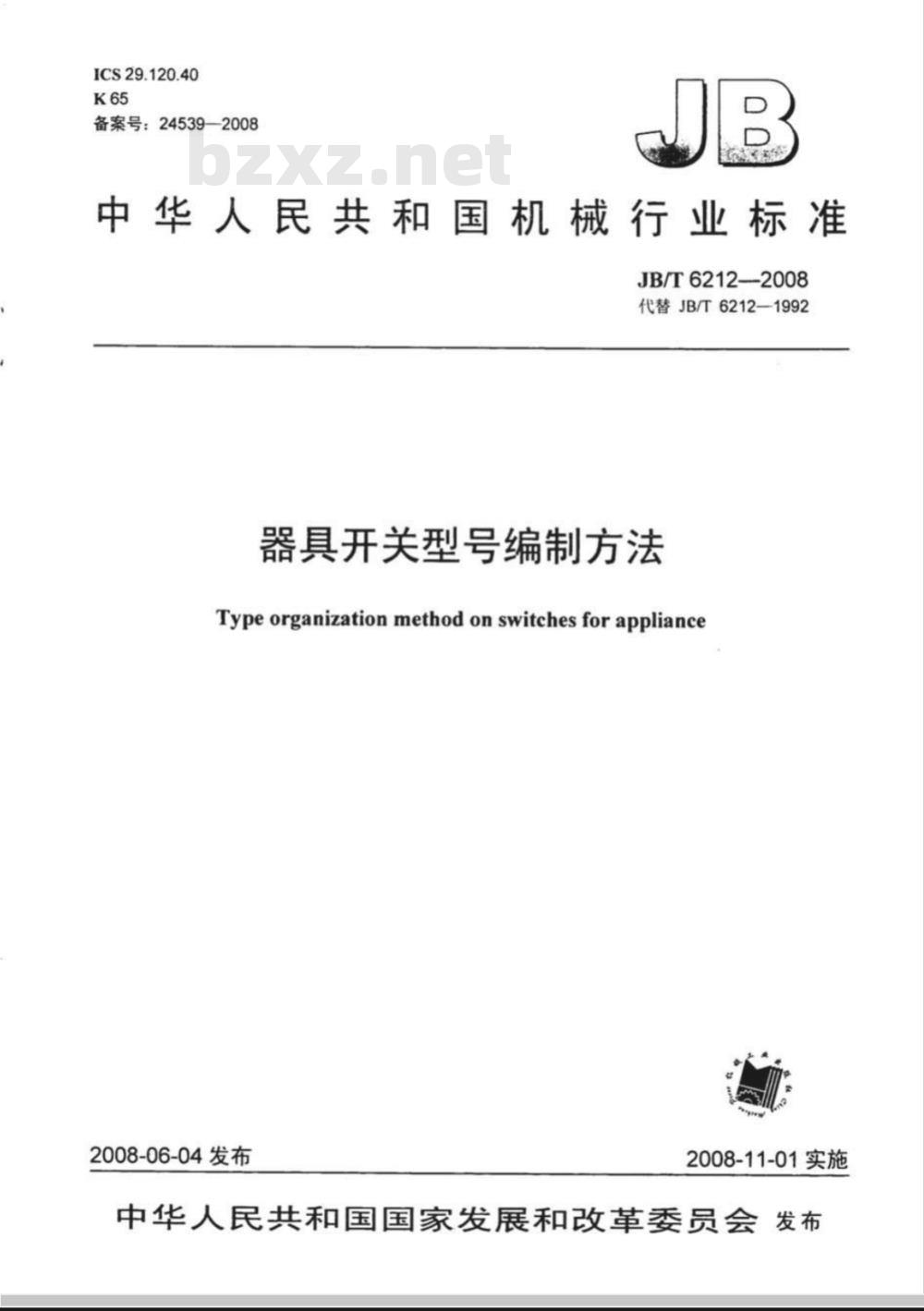

【机械行业标准(JB)】 器具开关 型号编制方法

ICS29.120.40
备案号：24539—2008
中华人民共和国机械行业标准
JB/T6212—2008
代替JB/T6212—1992
器具开关型号编制方法
Typeorganizationmethodon switchesforappliance2008-06-04发布
2008-11-01实施

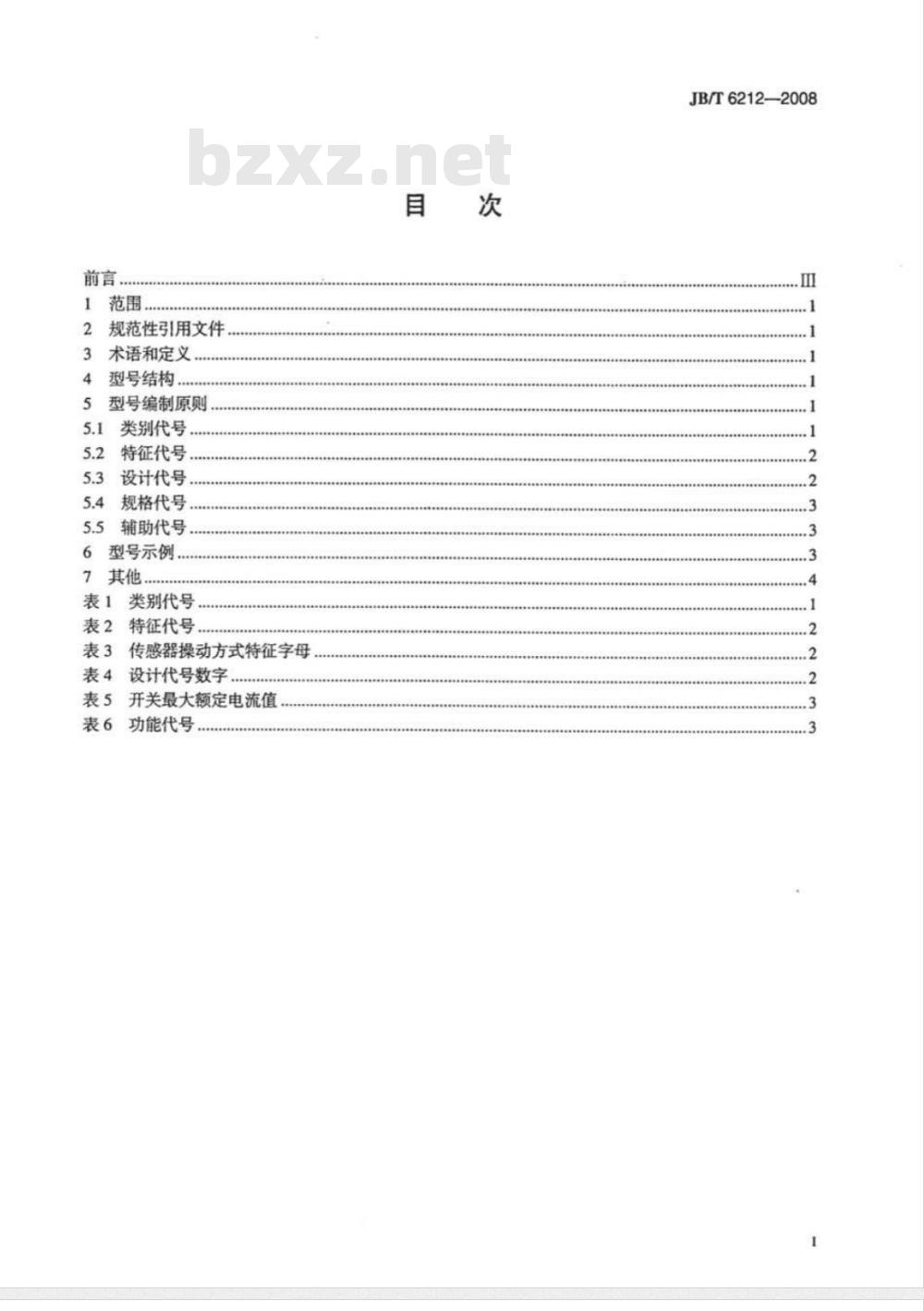

中华人民共和国国家发展和改革委员会发布前言
2规范性引用文件
3术语和定义，
型号结构
型号编制原则
类别代号
特征代号
设计代号：
规格代号，
辅助代号
型号示例
7其他
表1类别代号
表2特征代号。
表3传感器操动方式特征字母
表4设计代号数字.
表5开关最大额定电流值
表6功能代号

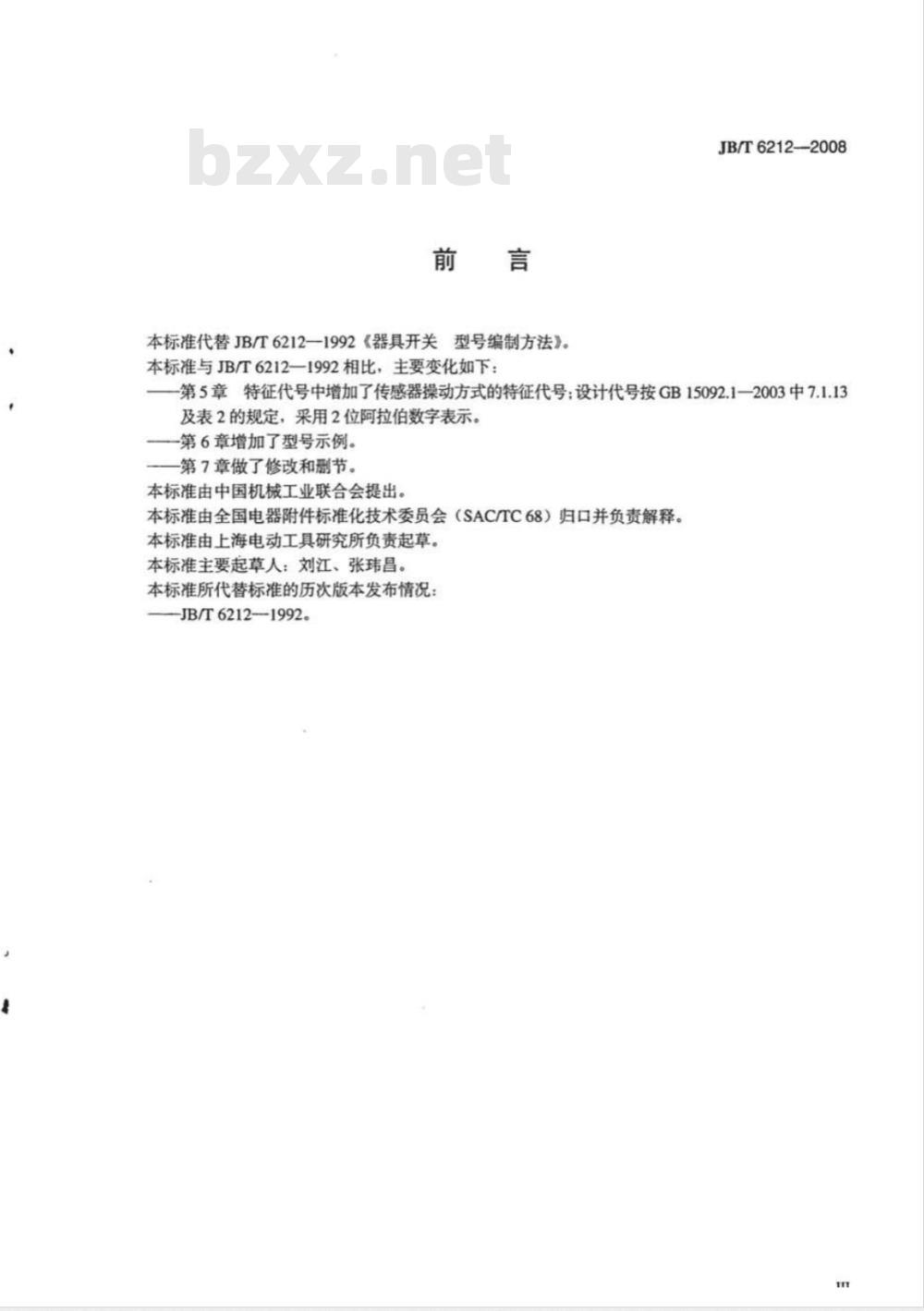

JB/T6212—2008
型号编制方法》。
本标准代替JB/T6212—1992《器具开关本标准与JB/T6212—1992相比，主要变化如下：JB/T6212-2008
第5章特征代号中增加了传感器操动方式的特征代号：设计代号按GB15092.1—2003中7.1.13及表2的规定，采用2位阿拉伯数字表示。一第6章增加了型号示例。
-第7章做了修改和节。
本标准由中国机械工业联合会提出。本标准由全国电器附件标准化技术委员会（SAC/TC68）归口并负责解释。本标准由上海电动工具研究所负责起草。本标准主要起草人：刘江、张玮昌。本标准所代替标准的历次版本发布情况：-JB/T62121992。

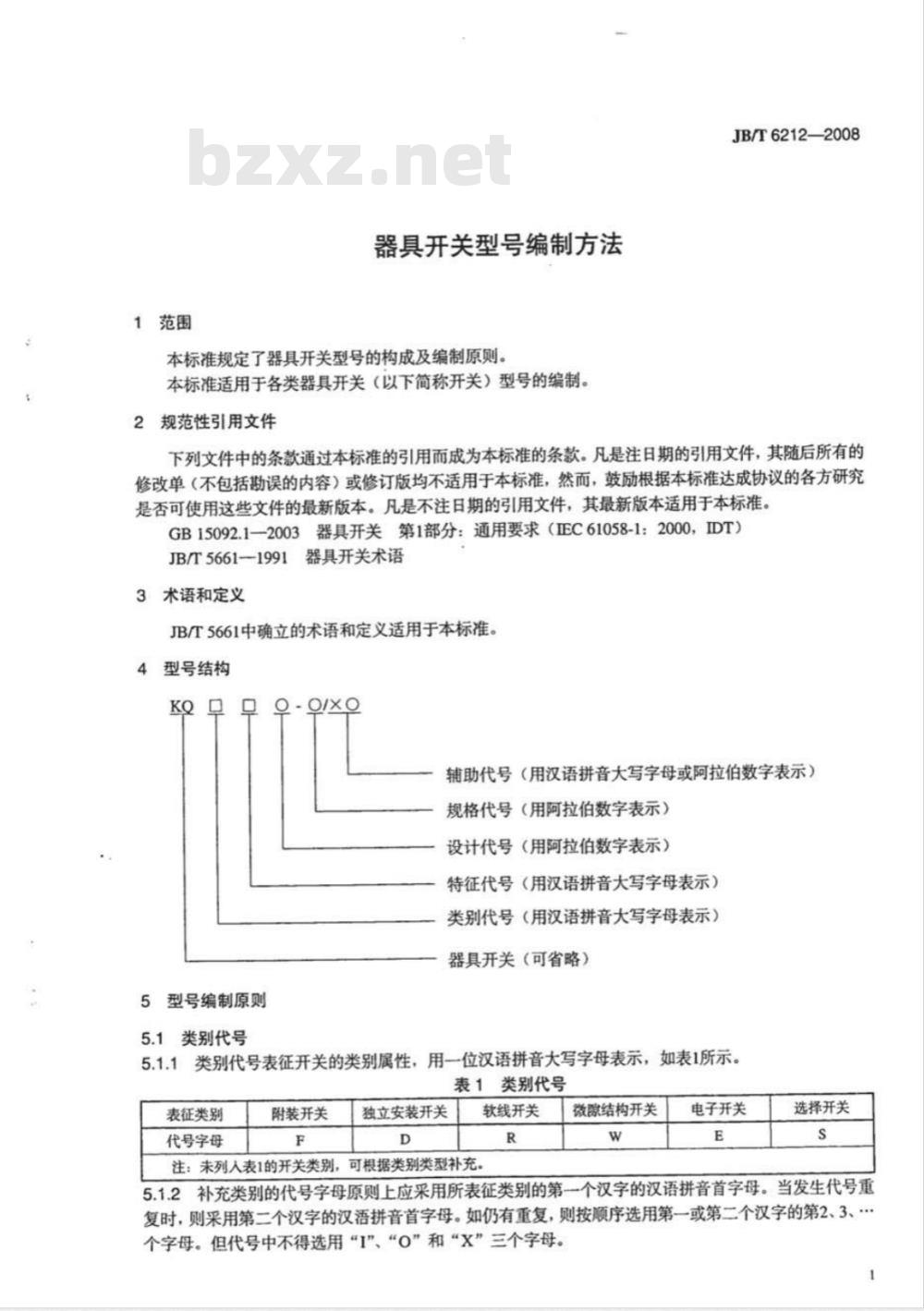

1范围
器具开关型号编制方法
本标准规定了器具开关型号的构成及编制原则。本标准适用于各类器具开关（以下简称开关）型号的编制。2规范性引用文件
JB/T6212—2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB15092.1—2003器具开关第1部分：通用要求（EC61058-1：2000，IDT）JB/T5661-1991器具开关术语
3术语和定义
JB/T5661中确立的术语和定义适用于本标准。4型号结构
5型号编制原则
辅助代号（用汉语拼音大写字母或阿拉伯数字表示）规格代号（用阿拉伯数字表示）设计代号（用阿拉伯数字表示）特征代号（用汉语拼音大写字母表示）类别代号（用汉语拼音大写字母表示）器具开关（可省略）
类别代号
5.1.1类别代号表征开关的类别属性，用一位汉语拼音大写字母表示，如表1所示。表1类别代号
表征类别
代号字母
附装开关
独立安装开关
软线开关
微隙结构开关
电子开关
选择开关
注：未列人表1的开关类别，可根据类别类型补充。5.1.2补充类别的代号字母原则上应采用所表征类别的第一个汉字的汉语拼音首字母。当发生代号重复时，则采用第二个汉字的汉语拼音首字母。如仍有重复，则按顺序选用第一或第二个汉字的第2、3、个字母。但代号中不得选用“I”、“O”和“x”三个字母。JB/T6212—2008
5.1.3开关如兼有多种类别属性时，应选择其中最具代表性的代号字母。5.2特征代号
5.2.1特征代号表征开关的操动方式，用一位汉语拼音大写字母表示，如表2所示。表2特征代号
代号字母
表征的操动方式
钥匙等可划入上述特征代号，不再单独列出，注：脚踏、键盘、琴键、推拨、T
传感器
传感器操动方式的特征代号，
是由传感器特征代号S和表征传感器操动方式特征的字母组成。传感器操动方式特征，用一位汉语拼音小写字母表示，如表3所示。
表3传感器操动方式特征字母
特征字母
表征的操动方式
注：例如：触摸开关的特征代号为Sc，光控开关的特征代号为Sg。5.2.2未列人表2、表3的操动方式，应按5.1.2同样原则选用适当字母作为特征代号。5.3设计代号
设计代号用以表征开关型式与电路连接模式。按GB15092.1一2003中7.1.13及表2的规定，采用两位阿拉伯数字表示，如表4所示。
表4设计代号数字
开关型式
单向开关
双向开关
有中间断开位置的
双向开关
3向至n向的多向开关
电路连接模式
单一负载（单极断开）
单一负载（全极断开）
双负载（单极断开）
双负载（单极断开，负载接在不同极性间）中线常通三相负载（3极断开）
可通断中线三相负载（4极断开）三相负载（3极断开）
单一负载（单极断开）
双负载（单极断开）
单一负载（全极断开）
双负载（全极断开）
单一负载，极性可变换
四负载（单极断开，负载接在不同极性间）双负载（单极断开，负载接在不同极性间）四负载（单极断开）
单一负载（单极断开）
双负载（单极断开）
单一负载（全极断开）
双负载（全极断开）
单一负载，极性可变换
四负载（单极断开，负载接在不同极性间）双负载（单极断开，负载接在不同极性间）四负载（单极断开）
4位，极性可变换（单极断开）
4位，极性可变换（全极断开）
5位，极性可变换（全极断开）
7位，极性可变换（全极断开）
代号数字
JB/T6212—2008
5.4规格代号
5.4.1规格代号表征以安培为单位的开关最大额定电流值，用阿拉伯数字表示，最多3位，如表5所示。表5开关最大额定电流值
额定电流
数字代号
63403225161064260040020010060402010mA
6340322516106421060402010060040020015.4.2额定电流不同于表5所列时，按同样原则选用适当数字作为规格代号。5.4.3开关具有几组额定值时，选用与最高额定电压相对应的最大额定电流值作为规格代号。5.4.4交直流两用开关选用直流额定值作为规格代号。5.4.5开关均应选用其基本电阻性负载的最大额定电流作为规格代号。注：对基本电阻性负载以外的其他负载如白炽灯负载、电动机负载、电容性负载等，各该负载的额定电流或浪涌峰值电流均在电流标志中标出，而不选作规格代号。5.5辅助代号
辅助代号由功能代号和派生代号组成。辅助代号用以补充说明开关的某些结构特征、电子特性、控制对象、派生产品等。
派生代号（用阿拉伯数字表示）功能代号（用汉语拼音大写字母表示）5.5.1功能代号表征开关电气动作方式，用汉语拼音大写字母表示，表6功能代号
代号字母
表征电气动作方式
跷板式
压簧式
拉簧式bzxZ.net
片簧式
如表6所示。
电子调速式
非瞬动桥式
滑动式
5.5.2派生代号作为派生盖产品之用，表征开关手柄形式、尺寸、自锁形式、颜色等，可用相应的阿拉伯数字表示，由设计（制造）单位自行确定。5.5.3当开关尺寸太小，不能顾序列出型号、结构中的全部代号时，允许将代号用代码表示，应在技术文件中说明。
5.5.4在不致引起误解时，在技术文件中允许省略辅助代号。6型号示例
示例1：某种装在器具上的电子调速开关，其额定电压为交流250V，基本电阻性负载最大额定电流为4A，电动机负载额定电流为2A，旋动操作，单向单极单一负载，型号86，其型号标志表示如下：技本标准规定附装开关的类别代号为F，旋动操作的特征代号为Z，单向单极单一负载的设计代号为12，电阻性负载最大额定电流4A的规格代号为4，电子调速的辅助功能代号为E，制造商自行确定86型的派生代号为8，由于器具开关的代号KQ可省略，该种开关的型号为：FZ12-4/E8
示例2：某种与灯座拼合在一起，安装在灯具上用声音控制灯的启闭的开关，其额定电压为交流250V，基本电阻性负载额定电流0.5A，单向单极单一负载，其型号表示如下：按本标准规定拼合开关的类别代号为P，传感器声音控制操动开关的特征代号为Ss，单向单极单一负载的设计代号为12，电阻性负载额定电流0.5A的规格代号为05，由于器具开关的代号KQ可省略，制造商未给出辅助代号，该种开关的型号为：
PSs12-05
JB/T6212-2008
示例3：某种装在器具中的2极单向单一负载倒扳开关。有几组额定值：交流250V时，基本电阻性负载额定电流为4A：直流250V时，基本电阻性负载额定电流为4A：直流125V时，基本电阻性负载额定电流为8A，拉簧式结构，其型号表示如下：
按本标准规定附装开关的类别代号为F，倒扳操动的特征代号为D，2极单向单一负载的设计代号为13，拉簧式结构的辅助功能代号为L，按本标准5.4.3的规定，规格代号选用与最高额定电压相对应的最大额定电流值作为规格代号和5.4.4交直流两用开关选用直流额定值作为规格代号的规定，规格代号为4，制造商未确定派生代号，该种开关的型号为FD13-4/L
示例4：某种装在器具中的单极单向按钮开关，其额定电压为交流250V，基本电阻性负载额定电流为10A，电动机负载额定电流为8A，板式结构，其型号为：FA12-10/Q
示例5：某种设计代号为42的推拉软线开关，控制2档电阻性负载（连同断开位置共计3位），额定电压为交流250V，最大额定电流为0.4A，单极，滑动式结构，其型号为：RT42-04/H
示例6：某种设计代号为43的装在器具上的旋转选择开关，2极4位，其额定电压为交流250V，最大电阻性额定电流为2A，滑动式结构，其型号为：FZA3-2/H
7其他
7.1开关型号可由设计（制造）单位参照本标准规定的原则拟定。7.2产品可依照相关开关的具体情况，依据开关本身结构、参数等特征，结合实际赋予开关型号。华
