【机械行业标准(JB)】 高压交流开关设备用真空灭弧室

ICS29.130.10
备案号：23124—2008
中华人民共和国机械行业标准
JB/T8738—2008
代替JB/T8738—1998
高压交流开关设备用真空灭弧室Vacuum interruptors used in high-voltage alternating-current switchgear2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

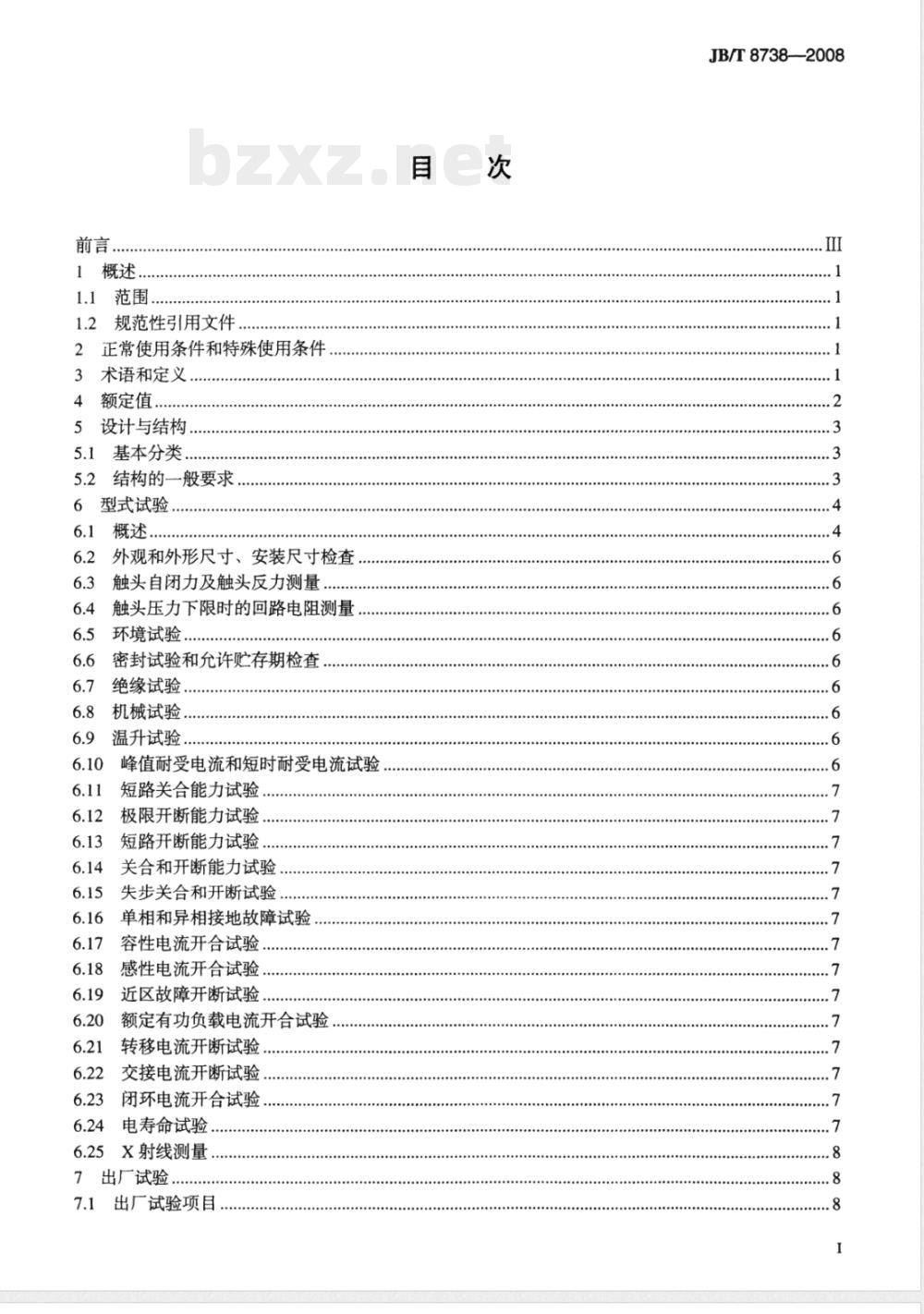

1概述，
1.1范围、
1.2规范性引用文件
2正常使用条件和特殊使用条件
3术语和定义
额定值
设计与结构
基本分类
结构的一般要求，
6型式试验
外观和外形尺寸、安装尺寸检查触头自闭力及触头反力测量
触头压力下限时的回路电阻测量环境试验
密封试验和允许贮存期检查
绝缘试验
机械试验
温升试验
峰值耐受电流和短时耐受电流试验短路关合能力试验
极限开断能力试验
短路开断能力试验
关合和开断能力试验
失步关合和开断试验
单相和异相接地故障试验
容性电流开合试验
感性电流开合试验
近区故障开断试验
额定有功负载电流开合试验
转移电流开断试验
交接电流开断试验.
闭环电流开合试验，
电寿命试验.
6.25X射线测量
出厂试验
出厂试验项目
JB/T8738—2008
JB/T8738—2008
7.2外观和外形尺寸、安装尺寸以及内部形位关系检查7.3触头自闭力和触头反力测量
7.4触头压力下限时回路电阻测量7.5密封试验及允许贮存期检查.7.6工频耐压试验
8真空灭弧室的选用导则
概述，
8.2额定值的选择
应随订货单、投标书和询问单一起提供的资料9
应随订货单和询问单一起提供的资料9.1
投标时应提供的资料
包装、运输和贮存
10.3贮存
对环境的影响

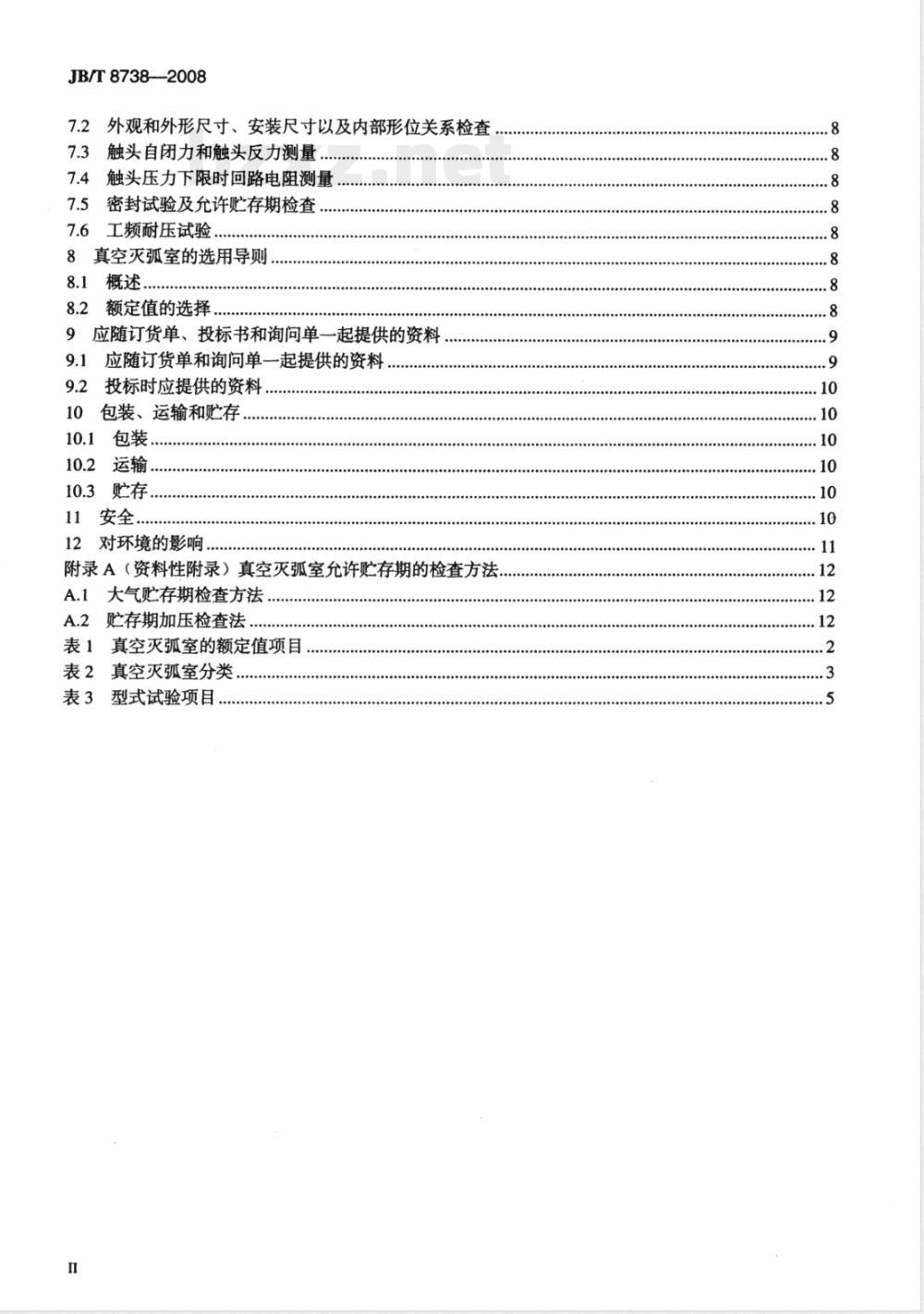

附录A（资料性附录）真空灭弧室允许贮存期的检查方法，A.1大气存期检查方法
A.2贮存期加压检查法
表1真空灭弧室的额定值项目，
表2真空灭弧室分类
表3型式试验项目.

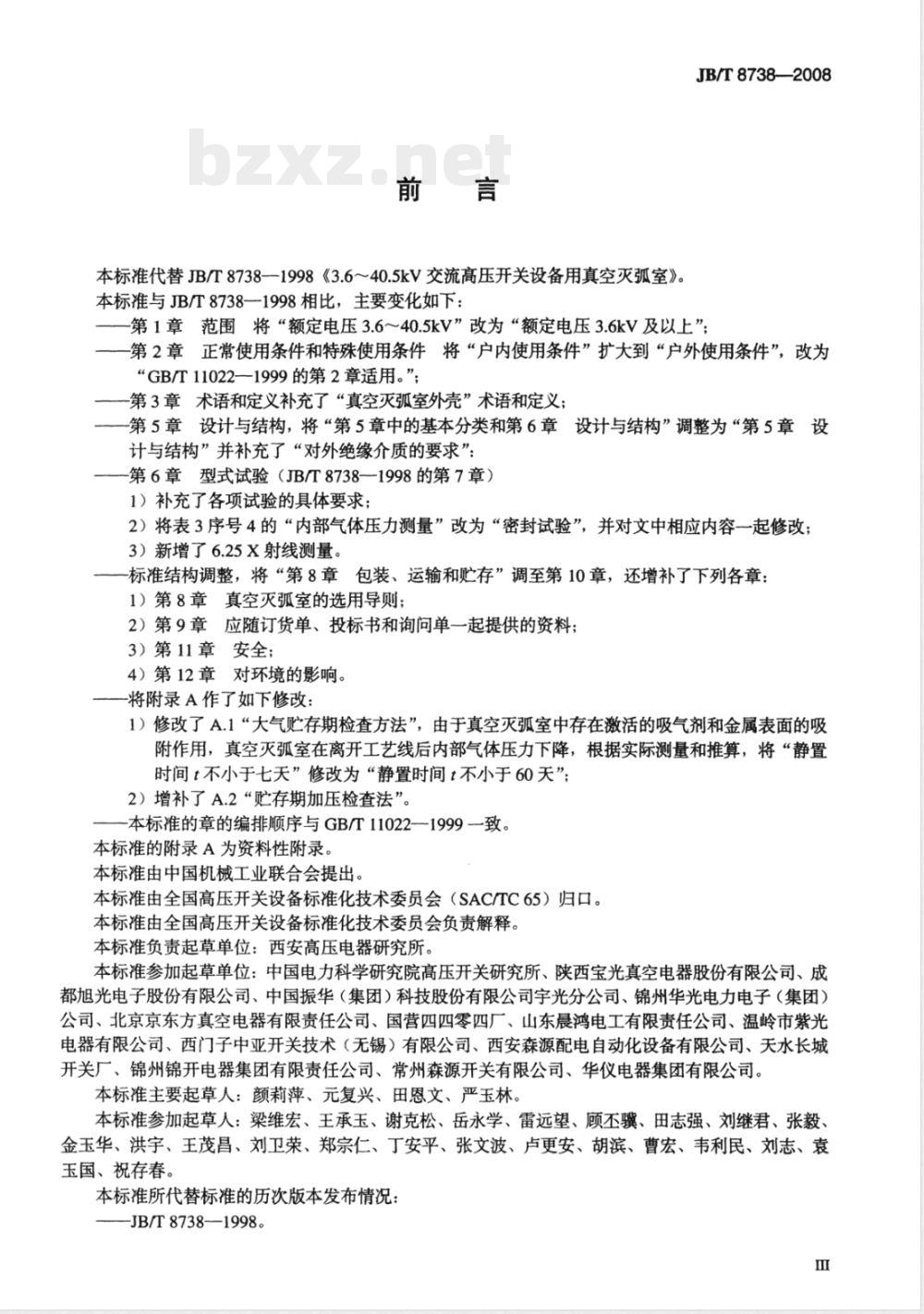

本标准代替JB/T8738—1998《3.6~40.5kV交流高压开关设备用真空灭弧室》。本标准与JB/T8738—1998相比，主要变化如下：JB/T8738—2008
第1章范围将“额定电压3.640.5kV”改为“额定电压3.6kV及以上”；一一第2章正常使用条件和特殊使用条件将“户内使用条件”扩大到“户外使用条件”，改为“GB/T11022一1999的第2章适用。”；一一第3章术语和定义补充了“真空灭弧室外壳”术语和定义；一第5章设计与结构，将“第5章中的基本分类和第6章设计与结构”调整为“第5章设计与结构”并补充了“对外绝缘介质的要求”：—第6章型式试验（JB/T8738一1998的第7章）1）补充了各项试验的具体要求；2）将表3序号4的“内部气体压力测量”改为“密封试验”，并对文中相应内容一起修改；3）新增了6.25X射线测量。
一一标准结构调整，将“第8章包装、运输和贮存”调至第10章，还增补了下列各章：1）第8章真空灭弧室的选用导则；2）第9章应随订货单、投标书和询问单一起提供的资料；3）第11章安全
4）第12章对环境的影响。
将附录A作了如下修改：
1）修改了A.1“大气贮存期检查方法”，由于真空灭弧室中存在激活的吸气剂和金属表面的吸附作用，真空灭弧室在离开工艺线后内部气体压力下降，根据实际测量和推算，将“静置时间t不小于七天”修改为“静置时间t不小于60天”：2）增补了A.2“贮存期加压检查法”。本标准的章的编排顺序与GB/T11022—1999—致。本标准的附录A为资料性附录。
本标准由中国机械工业联合会提出。本标准由全国高压开关设备标准化技术委员会（SAC/TC65）归口。本标准由全国高压开关设备标准化技术委员会负责解释。本标准负责起草单位：西安高压电器研究所。本标准参加起草单位：中国电力科学研究院高压开关研究所、陕西宝光真空电器股份有限公司、成都旭光电子股份有限公司、中国振华（集团）科技股份有限公司宇光分公司、锦州华光电力电子（集团）公司、北京京东方真空电器有限责任公司、国营四四零四厂、山东晨鸿电工有限责任公司、温岭市紫光电器有限公司、西门子中亚开关技术（无锡）有限公司、西安森源配电自动化设备有限公司、天水长城开关厂、锦州锦开电器集团有限责任公司、常州森源开关有限公司、华仪电器集团有限公司。本标准主要起草人：颜莉萍、元复兴、田恩文、严玉林。本标准参加起草人：梁维宏、王承玉、谢克松、岳永学、雷远望、顾不骥、田志强、刘继君、张毅、金玉华、洪宇、王茂昌、刘卫荣、郑宗仁、丁安平、张文波、卢更安、胡滨、曹宏、韦利民、刘志、袁玉国、祝存春。
本标准所代替标准的历次版本发布情况：—JB/T8738—1998。

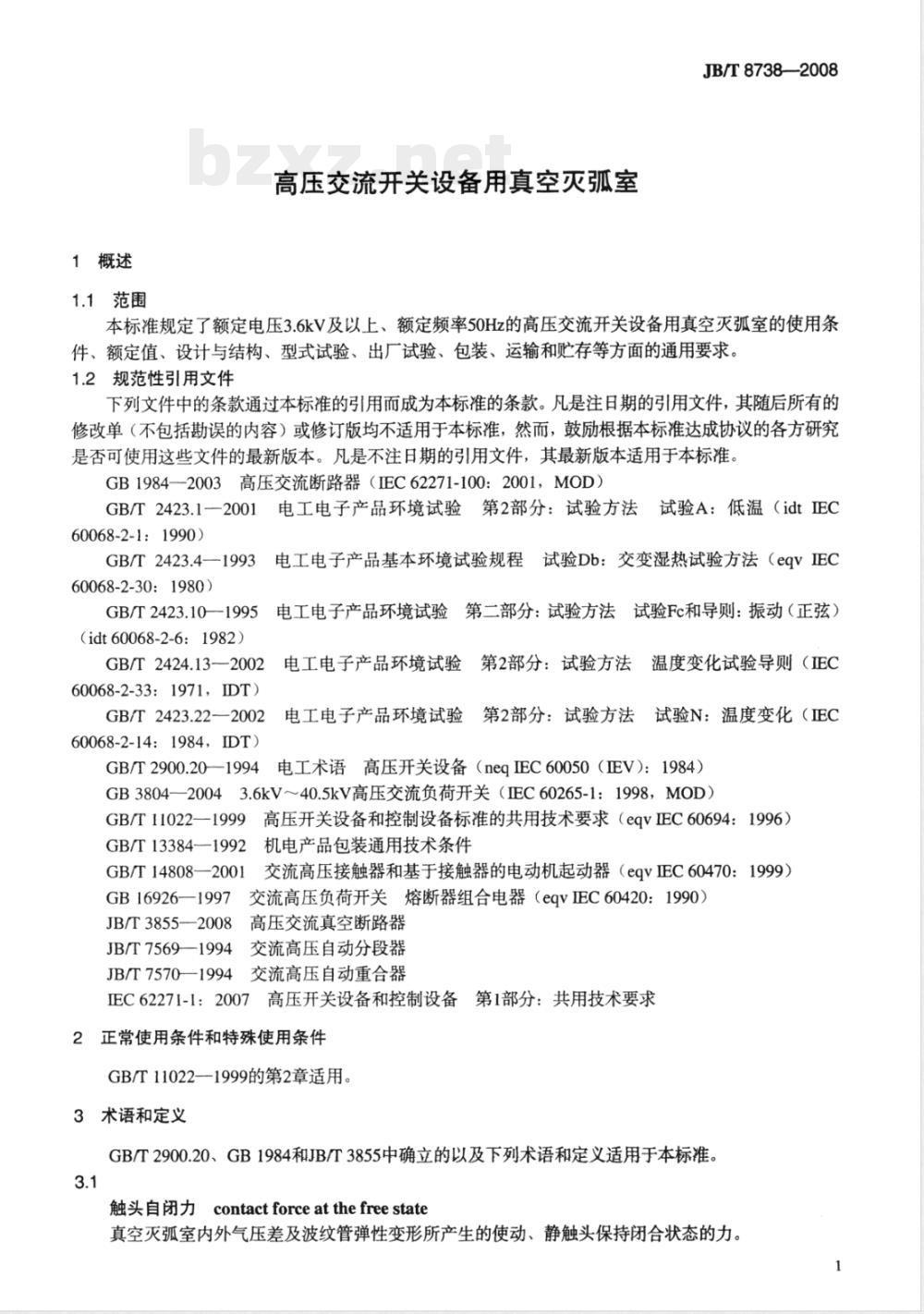

1概述
1.1范围
高压交流开关设备用真空灭弧室JB/T8738—2008
本标准规定了额定电压3.6kV及以上、额定频率50Hz的高压交流开关设备用真空灭弧室的使用条件、额定值、设计与结构、型式试验、出厂试验、包装、运输和贮存等方面的通用要求。1.2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB1984—2003高压交流断路器（IEC62271-100：2001，MOD）GB/T2423.1一2001电工电子产品环境试验第2部分：试验方法试验A：低温（idtIEC60068-2-1:1990)
GB/T2423.4—1993
60068-2-30:1980)
GB/T2423.10—1995
（idt60068-2-6：1982）
电工电子产品基本环境试验规程试验Db：交变湿热试验方法（eqVEC电工电子产品环境试验第二部分：试验方法试验Fc和导则：振动（正弦）电工电子产品环境试验第2部分：试验方法温度变化试验导则（EC
GB/T2424.13—2002
60068-2-33:1971IDT）
GB/T2423.22—2002
60068-2-14:1984，IDT)
GB/T2900.20—1994
电工电子产品环境试验第2部分：试验方法试验N：温度变化（EC
电工术语高压开关设备（negEC60050（EV）：1984）GB380420043.6kV~40.5kV高压交流负荷开关（IEC60265-1：1998，MOD）高压开关设备和控制设备标准的共用技术要求（eqvIEC60694：1996）GB/T11022—19997
机电产品包装通用技术条件
GB/T13384—1992
交流高压接触器和基于接触器的电动机起动器（eqvEC60470：1999）GB/T14808—2001
GB169261997
交流高压负荷开关熔断器组合电器（eqvIEC60420：1990）高压交流真空断路器
JB/T3855-—2008
JB/T7569—19943
交流高压自动分段器
JB/T7570—1994交流高压自动重合器IEC62271-1：2007高压开关设备和控制设备第1部分：共用技术要求2正常使用条件和特殊使用条件
GB/T11022—1999的第2章适用。3术语和定义
GB/T2900.20、GB1984和JB/T3855中确立的以及下列术语和定义适用于本标准。3.1
触头自闭力contactforceatthefreestate真空灭弧室内外气压差及波纹管弹性变形所产生的使动、静触头保持闭合状态的力。1
JB/T8738—2008
触头反力contactforceatthespecifiedclearance在触头分离时，真空灭弧室内外气压差及波纹管弹性变形在动触头上产生的指向静触头的力。3.3
contactforce
触头压力
是指为了保证真空灭弧室达到其技术条件规定的参数，动、静触头之间所需的压紧力。3.4
月permittedstorageperiod
充许购存期
是指真空灭弧室从出厂至真空灭弧室内气体压力升高到允许的最高值的最短时间，在此期间，真空灭弧室应能达到产品技术条件规定的各项技术指标。3.5
enclosureofavacuuminterruptor真空灭弧室外壳
是指将动、静触头包裹其内，完成开合功能，起固定和绝缘作用的壳体。额定值
真空灭弧室的额定值根据其类别从表1中选取。额定值的数值根据表2所列真空灭弧室的类别分别从GB1984、JB/T3855、GB3804、GB/T14808、JB/T7569、JB/T7570等开关设备标准中选取。特殊用途的真空灭弧室的额定值由其技术条件规定表1真空灭弧室的额定值项目
额定电压kv
额定值
额定绝缘水平kV
额定频率Hz
额定电流A
额定短时耐受电流
额定短路持续时间
额定峰值耐受电流
额定短路开断电流
额定开断电流A
极限开断电流A
额定短路关合电流
额定关合电流A
额定有功负载开合电流A
额定闭环开合电流
额定失步开断电流kA
额定单个电容器组开合电流
额定容性
额定背对背电容器组开合电流
额定线路充电开合电流
额定电缆充电开合电流
额定电容器组关合涌流kA
断路器用
真空灭弧室的类别
负荷开关用
接触器用
重合器用
分段器用
额定感性
额定值
额定感应电动机开合电流
额定电抗器开合电流
额定空载变压器开合电流
额定转移电流A
额定交接电流A
额定操作顺序
机械寿命
电寿命
额定工作方式
使用类别
注1：“△”为必须提供的额定值。注2：“*”为需要时提供的额定值。表1(续）
断路器用
真空灭弧室的类别
负荷开关用接触器用
JB/T8738—2008
重合器用
分段器用
注3：对于额定电压72.5kV及以上断路器用真空灭弧室，其额定线路充电开合电流为“△”、额定电缆充电开合电流为“*”；对于额定电压72.5kV以下断路器用真空灭弧室，其额定线路充电开合电流为“*”、额定电缆充电开合电流为“”。
注4：电寿命：对于断路器用真空灭弧室为在短路条件下的电寿命：对于接触器用真空灭弧室为在额定电流下的电寿命。
设计与结构
基本分类
真空灭弧室的分类见表2。
表2真空灭弧室分类
分类方式
按外壳材料
按配用的产品
5.2结构的一般要求
结构尺寸
基本类型
玻壳真空灭弧室，瓷壳真空灭弧室等断路器用真空灭弧室，负荷开关用真空灭弧室，接触器用真空灭弧室，重合器用真空灭弧室，分段器用真空灭弧室等真空灭弧室的外形尺寸、安装尺寸及内部形位关系应符合按规定程序审批的图样的要求，5.2.2外壳
真空灭弧室的玻璃外壳不应有裂痕及失透现象，也不应有影响性能的气泡、划痕和砂点：真空灭弧室的陶瓷外壳不允许有超过规定的斑点、裂纹等缺陷，其表面的釉层（如果有）应均匀、光滑：
真空灭弧室的外壳应有足够的机械强度一外壳的金属部分不应有锈蚀。5.2.3防护
有锈蚀可能的外部非导电金属表面应有均匀、牢固的防锈涂层；一排气管（如果有）上应有防止封离口受损伤的保护装置：一真空灭弧室内不应有异物。
5.2.4密封
JB/T8738—2008
GB/T11022一1999的5.15.3适用，并作如下补充：真空灭弧室出厂时的内部气体压力应低于1.33×10-3Pa：一真空灭弧室的允许贮存期为20年。在允许贮存期内，真空灭弧室内部气体压力应低于6.6×10-Pa。
5.2.5真空灭弧室的外部绝缘介质若真空灭弧室安装使用于液体、压力气体或固体绝缘等介质中，则应在产品企业标准或技术条件中规定对相应介质的相关要求。
5.2.6机械特性与机械参数
真空灭弧室的主要机械特性和机械参数由产品技术条件规定，其主要机械特性和机械参数应包括下列内容：
a）触头开距，单位为mm；
b）触头自闭力，单位为N；
c）触头反力，单位为N；
d）额定触头压力下限时的回路电阻，单位为μ2e）触头允许磨损厚度，单位为mmf）运动部分的质量，单位为kg。5.2.7真空灭弧室配用的开关设备的机械特性与机械参数真空灭弧室产品技术条件中应给出其配用的开关设备的以下机械特性和机械参数：a）触头压力，单位为N：
b）触头分、合闸不同期，单位为ms；c）时间一行程特性曲线。
5.2.8铭牌
出厂的真空灭弧室上应有牢固、清晰的铭牌。铭牌不应影响绝缘外壳的绝缘强度。铭牌上应标明a）制造企业名称和商标：
b）真空灭弧室的全型号：
c）制造编号和出厂年、月（如果在其他位置已标明，可免去）。6型式试验
6.1概述
型式试验应经出厂试验合格的产品并安装在产品企业标准或技术条件规定的开关设备上进行：6.1.1下列情况下应进行型式试验a）新产品。
b）转厂试制的产品。
c）当产品设计、工艺或所使用的关键材料与关键元件（如触头材料、波纹管等）改变时，应进行相应项目的型式试验。触头材料和波纹管的制造工艺或制造企业改变时也应进行相应项目的型式试验。
d）经常生产的产品每年至少应进行一次环境试验，每隔8年应按表3序号10、序号12、序号15、序号17、序号20和序号22中的有关项目进行一次试验，其他项目必要时也可抽试。6.1.2型式试验项目
真空灭弧室的型式试验项目应根据其类别从表3中选取。6.1.3型式试验的试品
一触头自闭力和触头反力测量，试品为六个一额定触头压力下限时回路电阻的测量，试品为三个：4
环境试验的试品为三个：
密封试验及充许贮存期检查的试品为六个。-其他型式试验项目的试品数量按相应开关设备标准的规定表3型式试验项目
型式试验项目
断路器用
触头自闭力和触头反力测量
触头压力下限时的回路电阻测量环境试验
密封试验及允许贮存期检查
绝缘试验
机械试验
温升试验
峰值耐受电流和短时耐受电流试验短路关合能力试验
短路开断能力试验
极限开断电流试验
关合和开断能力试验
失步关合和开断试验
单相和异相接地故障试验
电缆充电电流
额定容性电流
开合试验
额定感性电流
开合试验
近区故障开断试验
线路充电电流
单个电容器组电流
背对背电容器组电流
电动机电流
电抗器电流
空载变压器电流
额定有功负载电流开合试验
转移电流开断试验
交接电流开断试验
闭环电流开合试验
电寿命试验
X射线测量
注1：“△”为必试项目。
注2：“*”为需要时进行的试验项目。4
JB/T8738—2008
真空灭弧室的类别
负荷开关用
接触器用
重合器用
分段器用
注3：额定线路充电开合电流试验，对于额定电压72.5kV及以上断路器用真空灭弧室为“△”、对于额定电压72.5kV以下断路器用真空灭弧室为“*”额定电缆充电开合电流试验，对于额定电压72.5kV及以上断路器用真空灭弧室为“*”、对于额定电压72.5kV以下断路器用真空灭弧室为“△”。5
JB/T87382008
6.2外观和外形尺寸、安装尺寸检查产品应符合技术条件及设计图样的规定6.3触头自闭力及触头反力测量
将真空灭弧室静端垂直固定在测试台上，用测力机测量触头刚分离时的力和达到触头开距时的力。测量时真空灭弧室动端向下拉，则测量值加上运动部分的重力，测量时真空灭弧室动端向上拉，则测量值减去运动部分的重力即为触头自闭力和触头反力。其值应符合技术条件的规定。6.4触头压力下限时的回路电阻测量在动、静导电杆间施加额定触头压力下限值，按GB/T11022一1999的规定测量真空灭弧室与相应开关设备主回路两连接点之间的回路电阻。6.5环境试验
经下列环境试验后，在正常大气条件下静置2h后进行检查，不应有机械损伤、锈蚀，工频耐受电压不低于额定工频耐受电压。
6.5.1低温试验
按GB/T2423.1试验A的规定，温度为-55℃士3℃，周期为2h。6.5.2交变湿热试验
按GB/T2423.4试验Db的规定，高温温度为+十40℃2℃，周期为两天。6.5.3温度变化试验
按GB/T2423.22试验N的规定，同时应符合GB/T2424.13的有关要求，严酷度为a）低温T：-25℃±3℃；
b）高温T：+125℃2℃：
c）试验循环数：2次：
d）暴露时间t：30min；
e）转换时间t2：3min。
6.5.4机械冲击试验
将真空灭弧室静端向下垂直固定在振动试验台上，按GB/T2423.10的有关规定进行轴向振动试验。试验参数：振动频率为55Hz，加速度为5g，振动时间为10min。a）低温试验：
b）交变湿热试验：
c）温度变化试验；
d）机械振动试验。
6.6密封试验和允许贮存期检查
真空灭弧室的密封试验及允许贮存期检查推荐用磁控放电法。允许贮存期检查的方法见附录A。6.7绝缘试验
真空灭弧室按其配用开关设备的试验要求，试验分别按JB/T3855、GB3804、GB/T14808、JB/T7569、JB/T7570的相关规定。
6.8机械试验
真空灭弧室按其配用开关设备的试验要求，试验分别按JB/T3855、GB3804、GB/T14808、JB/T7569、JB/T7570的相关规定。
6.9温升试验
真空灭弧室按其配用开关设备的试验要求，试验分别按JB/T3855、GB3804、GB/T14808、JB/T7569、JB/T7570的相关规定
6.10峰值耐受电流和短时耐受电流试验真空灭弧室按其配用开关设备的试验要求，试验分别按JB/T3855、GB3804、GB/T14808、JB/T7569、6
JB/T7570的相关规定。
6.11短路关合能力试验
JB/T8738—2008
断路器、负荷开关、重合器用真空灭弧室适用，试验分别按JB/T3855、GB3804、JB/T7570的相关规定。
6.12极限开断能力试验
接触器用真空灭弧室适用，试验按GB/T14808的相关规定。6.13短路开断能力试验
断路器、重合器用真空灭弧室适用，试验分别按JB/T3855、JB/T7570的相关规定。6.14关合和开断能力试验
接触器用真空灭弧室适用，试验按GB/T14808一2001中6.102的规定，6.15失步关合和开断试验
断路器用真空灭弧室适用，试验按JB/T3855的相关规定。6.16单相和异相接地故障试验
断路器、重合器用真空灭弧室适用，试验分别按JB/T3855、JB/T7570的相关规定6.17容性电流开合试验
6.17.1电缆充电电流开合试验
断路器、负荷开关用真空灭弧室适用，试验分别按JB/T3855、GB3804的相关规定。6.17.2线路充电电流开合试验
断路器、负荷开关用真空灭弧室适用，试验分别按JB/T3855、GB3804的相关规定。6.17.3单个电容器组电流开合试验断路器、负荷开关用真空灭弧室适用，试验分别按JB/T3855、GB3804的相关规定。6.17.4背对背电容器组电流开合试验断路器用真空灭弧室适用，试验按JB/T3855的相关规定6.18感性电流开合试验
6.18.1空载变压器电流开合试验负荷开关用真空灭弧室适用，试验按GB3804的相关规定。6.18.2电动机电流开合试验
断路器、接触器用真空灭弧室适用，试验分别按JB/T3855、GB/T14808的相关规定6.18.3电抗器电流开合试验
断路器用真空灭弧室适用，试验按JB/T3855的相关规定。6.19近区故障开断试验
断路器用真空灭弧室适用，试验按JB/T3855的相关规定。6.20额定有功负载电流开合试验负荷开关、分段器用真空灭弧室适用，试验分别按GB3804、JB/T7569的相关规定。6.21转移电流开断试验
负荷开关-熔断器组合电器用真空灭弧室适用，试验按GB16926的相关规定。6.22交接电流开断试验
负荷开关-熔断器组合电器、基于接触器的起动器用真空灭弧室适用，试验分别按GB16926、GB/T14808的相关规定。
6.23闭环电流开合试验
负荷开关用真空灭弧室适用，试验按GB3804的相关规定6.24电寿命试验
断路器、接触器用真空灭弧室适用，试验分别按JB/T3855、GB/T14808的相关规定7
JB/T8738—2008
6.25X射线测量
试验按IEC62271-1：2007中5.19的相关规定。7出厂试验
每个真空灭弧室必须经制造商检验部门检验合格后才能出厂。7.1出厂试验项目
a）外观和外形尺寸、安装尺寸以及内部形位关系检查：b）触头自闭力及触头反力测量：c）额定触头压力下限时的回路电阻测量：d）密封试验和允许贮存期检查：e）工频耐压试验。
7.2外观和外形尺寸、安装尺寸以及内部形位关系检查6.2适用。对于采用一次封排工艺的真空灭弧室，应通过X射线或类似设备检查其内部形位关系。7.3触头自闭力和触头反力测量
6.3适用。
7.4触头压力下限时回路电阻测量6.4适用。
7.5密封试验及允许贮存期检查
6.6适用。
7.6工频耐压试验
GB/T11022—1999的6.2.6.1适用。8真空灭弧室的选用导则
8.1概述
真空灭弧室是真空开关设备的核心元件，真空灭弧室的功能和结构形式多种多样。选择适合给定的运行方式的真空灭弧室，应考虑运行开关设备的额定值及其所处的使用环境。真空灭弧室外壳无论是玻璃还是陶瓷的，对其机械和电气性能的要求应无差别。不同类别开关设备的额定特性在表1中给出。8.2额定值的选择
对给定的开关设备，选用真空灭弧室时，真空灭弧室额定值应满足开关设备在正常负载条件以及故障条件下的要求。额定参数的数值根据第4章表1所列真空灭弧室的类别分别从相关的开关设备标准中选取。
8.2.1额定电压的选择
真空灭弧室的额定电压至少应等于开关设备的额定电压真空灭弧室的额定电压应从GB/T11022一1999的4.1给出的标准值中选取。选择额定电压时，还应考虑本标准中表1规定的相应的绝缘水平（也可见本标准中8.2.2）。8.2.2绝缘配合
真空灭弧室的额定绝缘水平应根据开关设备的类别，按表1选取真空灭弧室应该在询问单中明确装于开关设备的环境条件。-空气绝缘：
液体绝缘：
气体绝缘（如SF、N2、CO2等气体）；一复合绝缘（如固封环氧、硅橡胶等）。8
