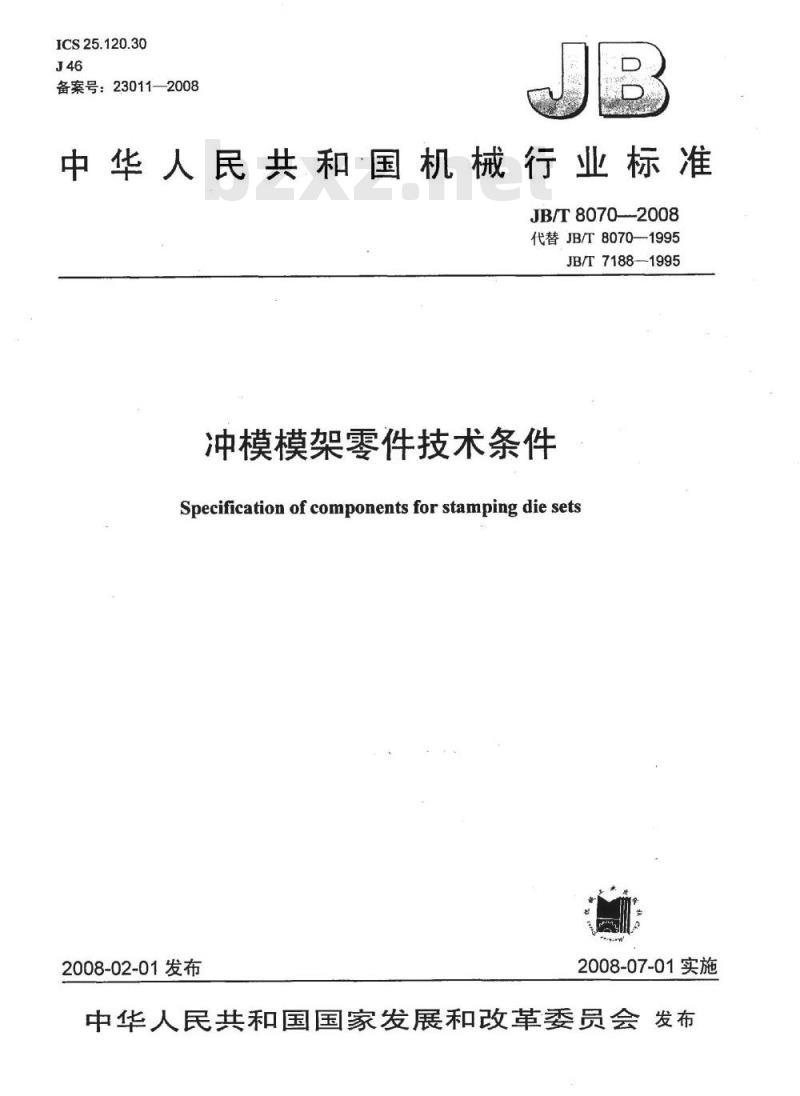

【机械行业标准(JB)】 冲模模架零件技术条件

ICS25.120.30
备案号：23011—2008
中华人民共和国机械行业标准
JB/T8070-2008
代替JB/T8070—1995
JB/T71881995
冲模模架零件技术条件
Specification ofcomponents for stampingdie sets2008-02-01发布
2008-07-01实施

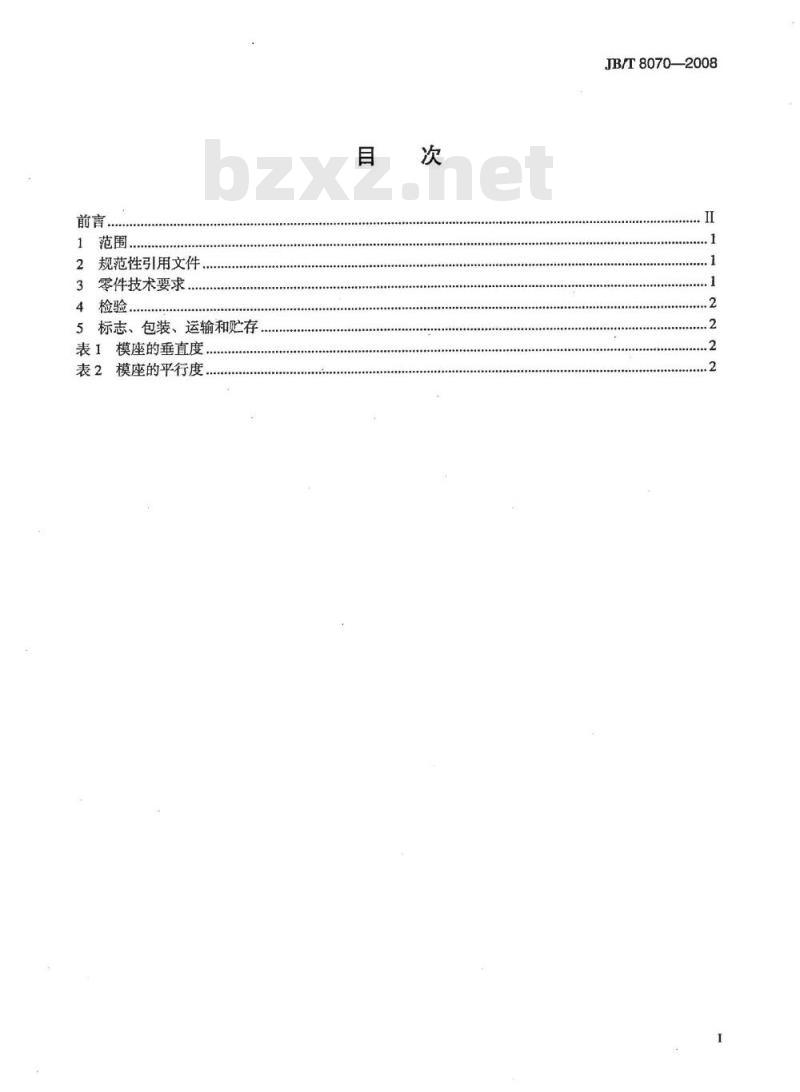

中华人民共和国国家发展和改革委员会发布前言.
2规范性引用文件.
3零件技术要求
4检验
5标志、包装、运输和贮存
表1模座的垂直度
模座的平行度
JB/T8070—2008
JB/T8070—2008

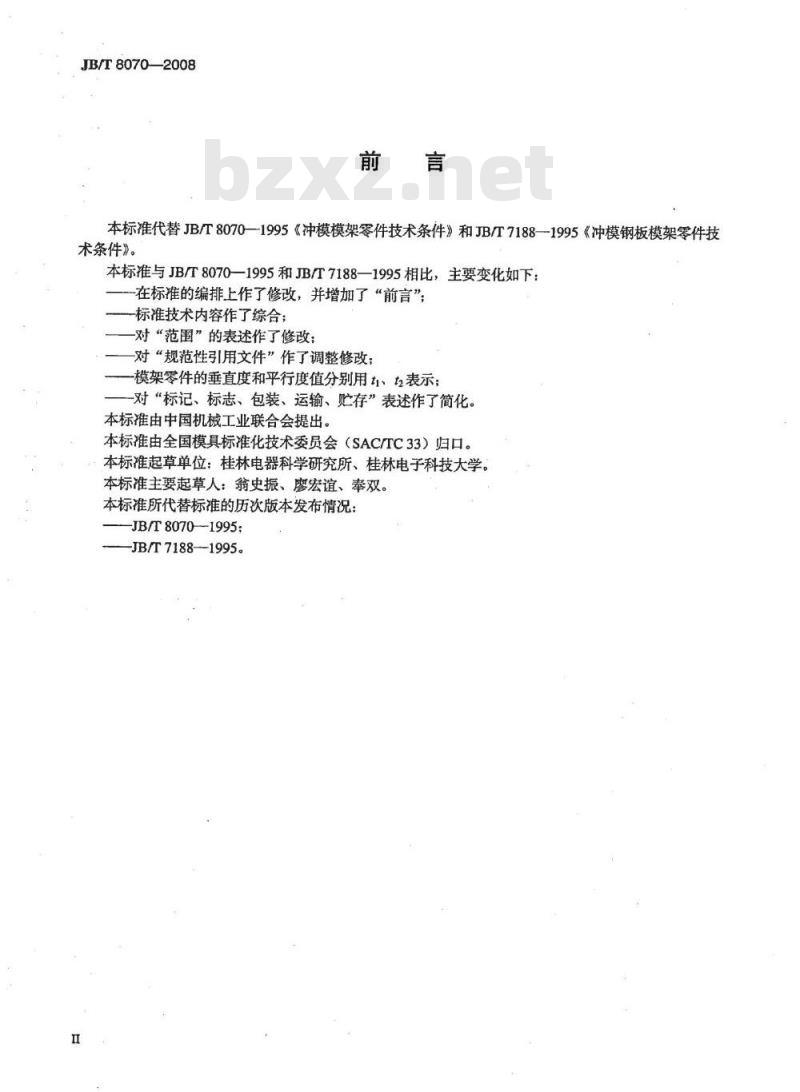

本标准代替JB/T8070—1995《冲模模架零件技术条件》和JB/T7188--1995《冲模钢板模架零件技术条件》。
本标准与JB/T8070—1995和JB/T7188—1995相比，主要变化如下：在标准的编排上作了修改，并增加了“前言”；-标准技术内容作了综合；
对“范围”的表述作了修改；
对“规范性引用文件”作了调整修改；一模架零件的垂直度和平行度值分别用、表示；一对“标记、标志、包装、运输、贮存”表述作了简化。本标准由中国机械工业联合会提出。本标准由全国模具标准化技术委员会（SACrTC33）归口。本标准起草单位：桂林电器科学研究所、桂林电子科技大学。本标准主要起草人：翁史振、廖宏谊、奉双。本标准所代替标准的历次版本发布情况：-JB/T8070—1995;
JB/T7188-1995。

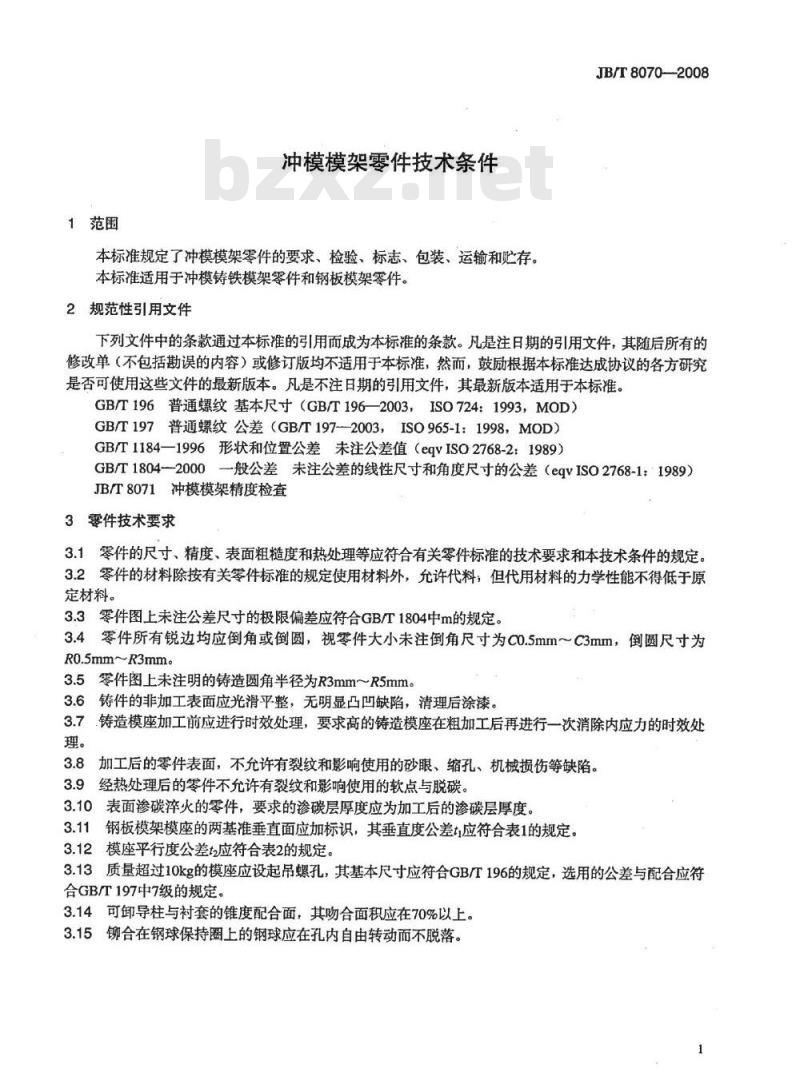

1范围
冲模模架零件技术条件
本标准规定了冲模模架零件的要求、检验、标志、包装、运输和贮存。本标准适用于冲模铸铁模架零件和钢板模架零件。2规范性引用文件
JB/T8070--2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T196普通螺纹基本尺寸（GB/T196—2003，ISO724：1993，MOD）GB/T197普通螺纹公差（GB/T197—-2003，ISO965-1：1998，MOD）GB/T1184—1996形状和位置公差未注公差值（eqvISO2768-2：1989）GB/T1804--2000般公差未注公差的线性尺寸和角度尺寸的公差（eqvISO2768-1：1989）JB/T8071冲模模架精度检查
3零件技术要求
3.1零件的尺寸、精度、表面粗糙度和热处理等应符合有关零件标准的技术要求和本技术条件的规定。3.2零件的材料除按有关零件标准的规定使用材料外，允许代料，但代用材料的力学性能不得低于原定材料。
3.3零件图上未注公差尺寸的极限偏差应符合GB/T1804中m的规定。3.4零件所有锐边均应倒角或倒圆，视零件大小未注倒角尺寸为c0.5mm～C3mm，倒圆尺寸为R0.5mm~R3mm
3.5零件图上未注明的铸造圆角半径为R3mm～R5mm。3.6铸件的非加工表面应光滑平整，无明显凸凹缺陷，清理后涂漆。3.7铸造模座加工前应进行时效处理，要求高的铸造模座在粗加工后再进行一次消除内应力的时效处理。
3.8加工后的零件表面，不允许有裂纹和影响使用的砂眼、缩孔、机械损伤等缺陷。3.9经热处理后的零件不允许有裂纹和影响使用的软点与脱碳。3.10表面渗碳淬火的零件，要求的渗碳层厚度应为加工后的渗碳层厚度。钢板模架模座的两基准垂直面应加标识，其垂直度公差t应符合表1的规定。3.11下载标准就来标准下载网
3.12模座平行度公差t应符合表2的规定。3.13质量超过10kg的模座应设起吊螺孔，其基本尺寸应符合GB/T196的规定，选用的公差与配合应符合GB/T197中7级的规定，
3.14可卸导柱与衬套的锥度配合面，其吻合面积应在70%以上。3.15铆合在钢球保持圈上的钢球应在孔内自由转动而不脱落。JB/T8070—2008
基本尺寸
>63~100
>100~160
>160~250
>250~400
>400630
>630~1000
基本尺寸
>40~63
>63～100
>100~160
>160~250
>250~400
>400~630
>6301000
>10001600

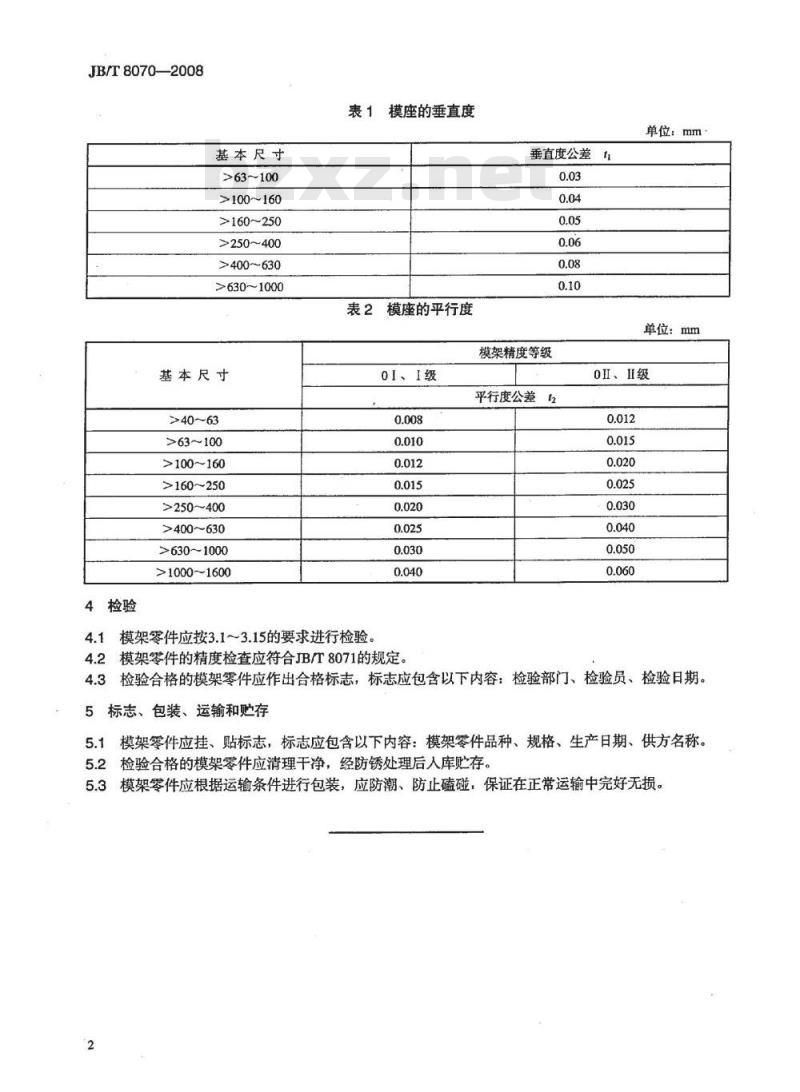

表1模座的垂直度
表2模座的平行度
oI、I级
垂直度公差
模架精度等级
单位：mm
单位：mm
OI、I级
平行度公差12
模架零件应按3.1～3.15的要求进行检验。4.1
模架零件的精度检查应符合JB/T8071的规定。0.012
4.3检验合格的模架零件应作出合格标志，标志应包含以下内容：检验部门、检验员、检验日期。5标志、包装、运输和贮存
5.1模架零件应挂、贴标志，标志应包含以下内容：模架零件品种、规格、生产日期、供方名称。5.2检验合格的模架零件应清理干净，经防锈处理后入库贮存。5.3模架零件应根据运输条件进行包装，应防潮、防止磕碰，保证在正常运输中完好无损。2
中华人民共和国
机械行业标准
冲模模架零件技术条件
JB/T8070--2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张?8千字2008年6月第1版第1次印刷
书号：15111·8936
网址：http://cmpbook.com（010）88379778
编辑部电话：
（010）88379693
直销中心电话：
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
