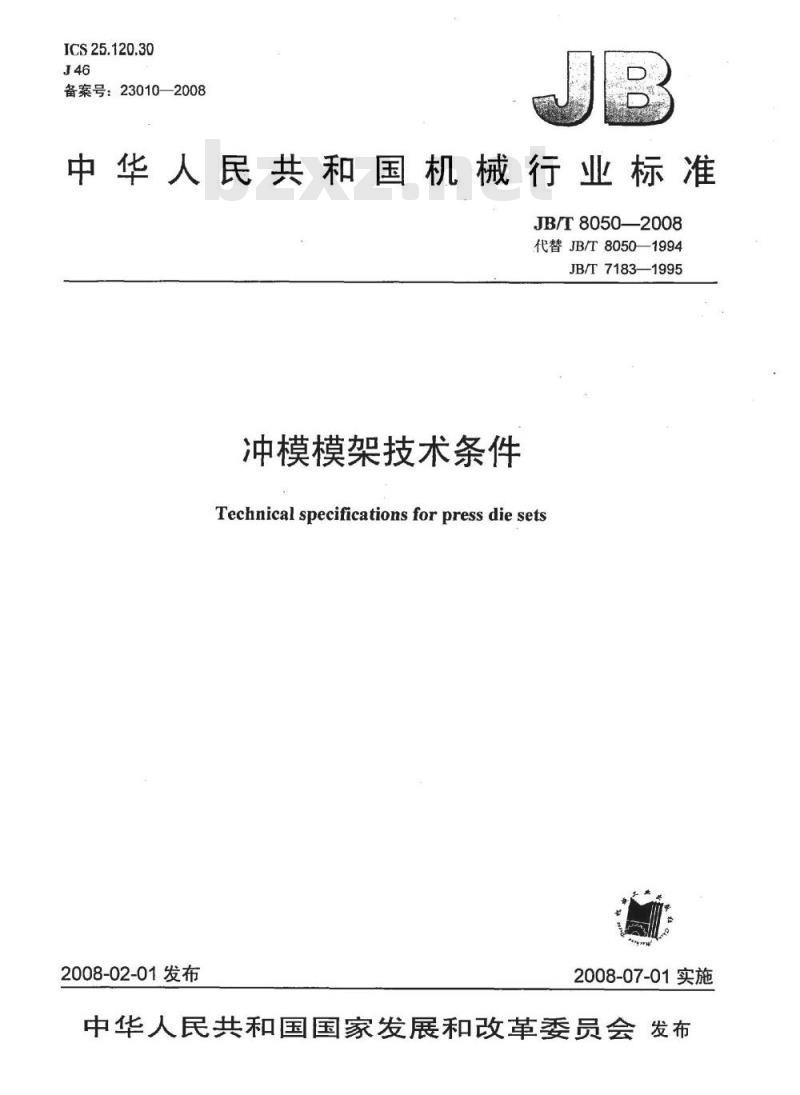

ICS25.120.30
备案号：23010—2008
中华人民共和国机械行业标准
JB/T80502008
代替JB/T8050—1994
JB/T7183—1995下载标准就来标准下载网
冲模模架技术条件
Technical specifications forpressdiesets2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

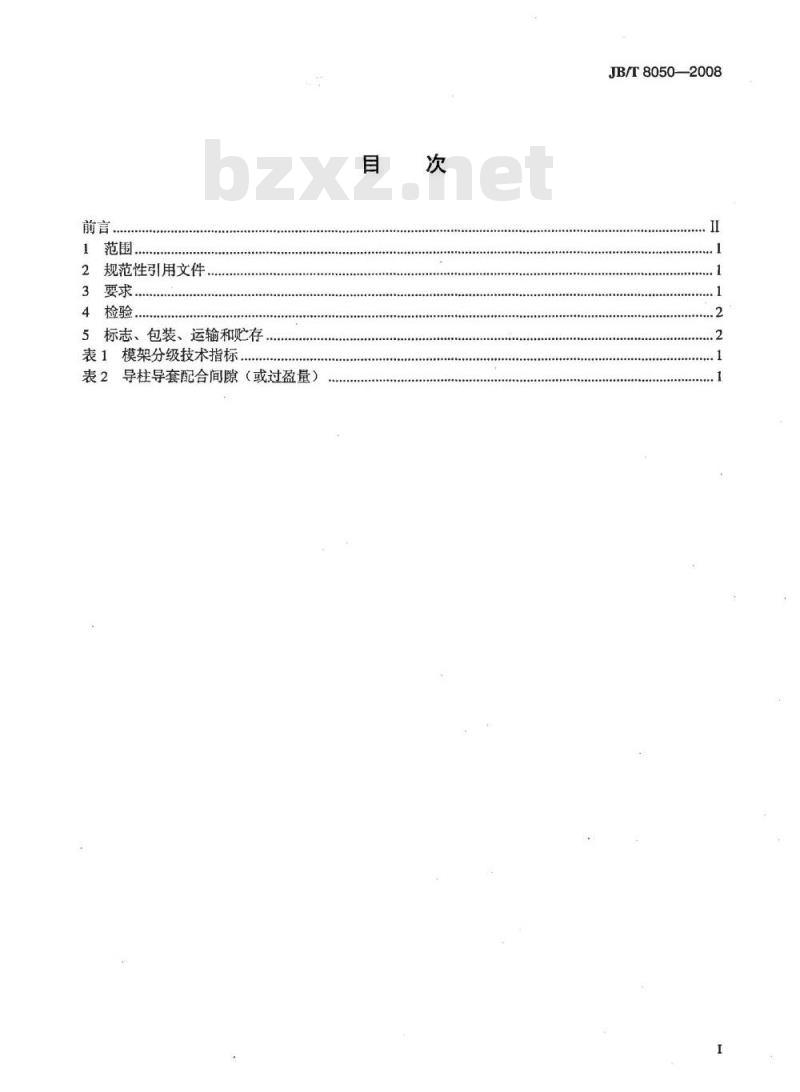

范围，
规范性引用文件.
4检验
5标志、包装、运输和贮存
表1模架分级技术指标..
导柱导套配合间隙（或过盈量）表2
JB/T8050—2008
JB/T8050--2008

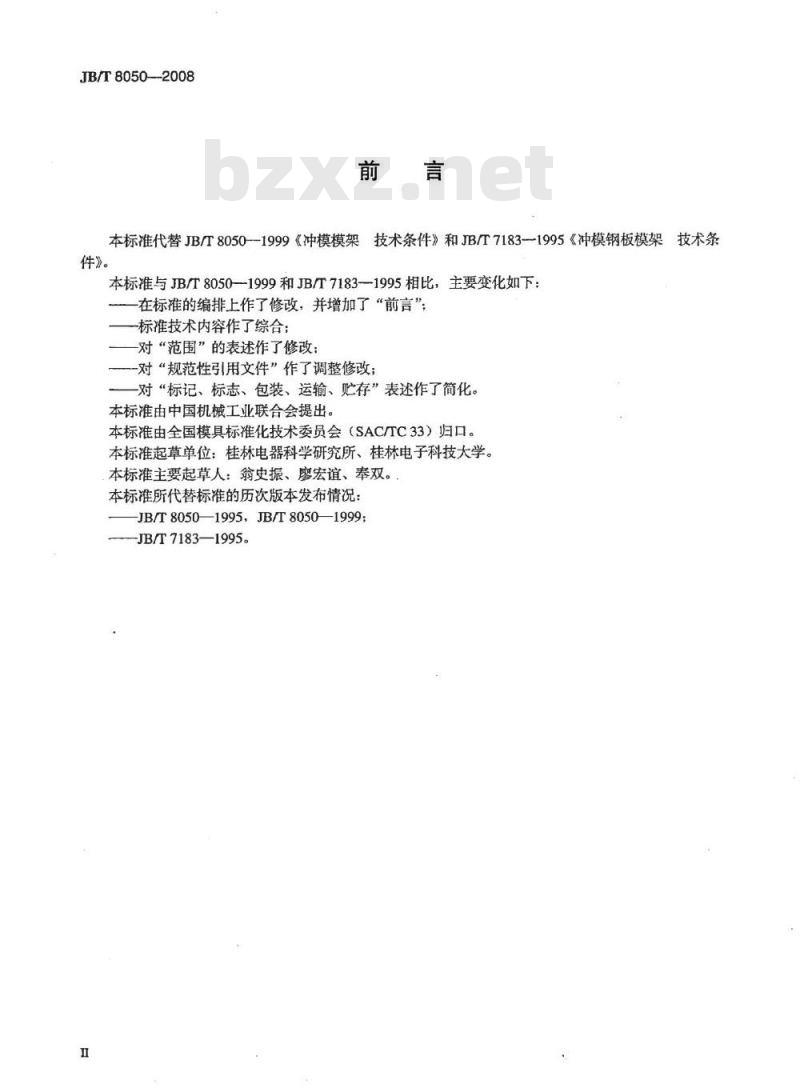

本标准代替JB/T8050-1999《冲模模架技术条件》和JB/T7183-1995《冲模钢板模架技术条件》。
本标准与JB/T8050—1999和JB/T7183—1995相比，主要变化如下：在标准的编排上作了修改，并增加了“前言”；一标准技术内容作了综合；
-对“范围”的表述作了修改：
一对“规范性引用文件”作了调整修改；一对“标记、标志、包装、运输、贮存”表述作了简化。本标准由中国机械工业联合会提出。本标准由全国模具标准化技术委员会（SAC/TC33）归口。本标准起草单位：桂林电器科学研究所、桂林电子科技大学。本标准主要起草人：翁史振、廖宏谊、奉双。，本标准所代替标准的历次版本发布情况：JB/T8050—1995，JB/T8050—1999;-JB/T7183—1995。

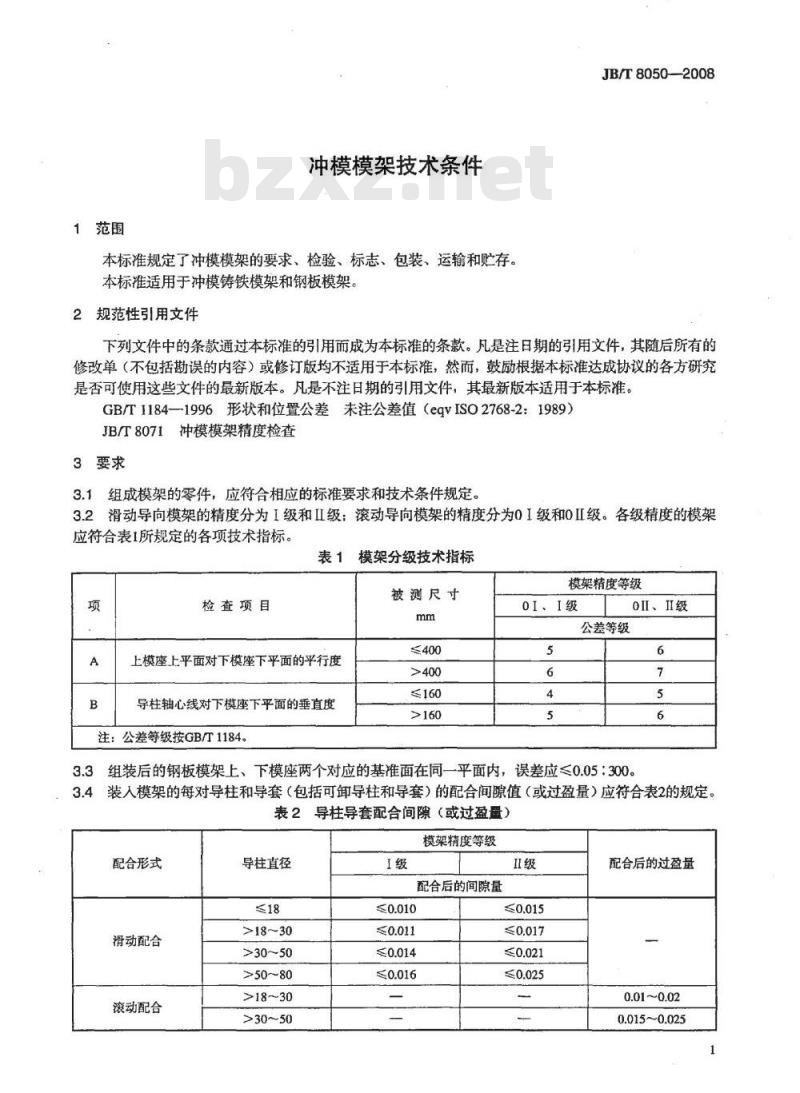

冲模模架技术条件
本标准规定了冲模模架的要求、检验、标志、包装、运输和贮存。本标准适用于冲模铸铁模架和钢板模架。2规范性引用文件
JB/T8050-2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1184—1996形状和位置公差未注公差值（eqVISO2768-2：1989）JB/T8071冲模模架精度检查
3要求
3.1组成模架的零件，应符合相应的标准要求和技术条件规定。3.2滑动导向模架的精度分为1级和IⅡI级：滚动导向模架的精度分为0I级和0IⅡI级。各级精度的模架应符合表1所规定的各项技术指标。表1模架分级技术指标
被测尺寸
检查项目
上模座上平面对下模座下平面的平行度导柱轴心线对下模座下平面的垂直度公差等级按GB/T1184。
≤400
≤160
模架精度等级
0I、I级
OI、I级
公差等级
组装后的钢板模架上、下模座两个对应的基准面在同一平面内，误差应≤0.05：300。6
装人模架的每对导柱和导套（包括可卸导柱和导套）的配合间隙值（或过盈量）应符合表2的规定，表2导柱导套配合间隙（或过盈量）模架精度等级
配合形式
滑动配合
滚动配合
导柱直径
>18~30
>30~50
>50~80
>18~30
>30~50
配合后的间隙量
配合后的过盈量
0.01~0.02
0.015~0.025
JB/T80502008

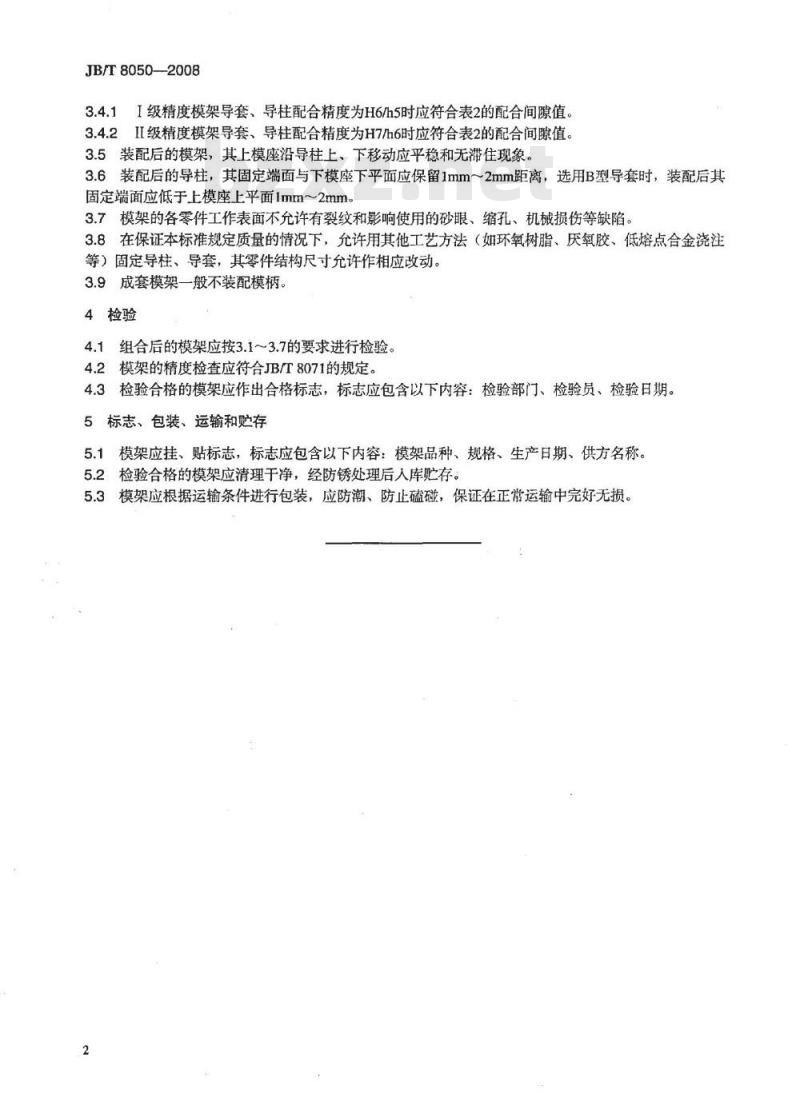

I级精度模架导套、导柱配合精度为H6/h5时应符合表2的配合间隙值。3.4.2II级精度模架导套、导柱配合精度为H7/h6时应符合表2的配合间隙值。3.5装配后的模架，其上模座沿导柱上、下移动应平稳和无滞住现象。3.6装配后的导柱，其固定端面与下模座下平面应保留1mm～2mm距离，选用B型导套时，装配后其固定端面应低于上模座上平面1mm2mm。3.7模架的各零件工作表面不允许有裂纹和影响使用的砂眼、缩孔、机械损伤等缺陷。3.8在保证本标准规定质量的情况下，允许用其他工艺方法（如环氧树脂、厌氧胶、低熔点合金浇注等）固定导柱、导套，其零件结构尺寸允许作相应改动。3.9成套模架一般不装配模柄。
4检验
组合后的模架应按3.1～3.7的要求进行检验4.1
4.2模架的精度检查应符合JB/T8071的规定。4.3检验合格的模架应作出合格标志，标志应包含以下内容：检验部门、检验员、检验日期。5标志、包装、运输和贮存
模架应挂、贴标志，标志应包含以下内容：模架品种、规格、生产日期、供方名称。5.1
5.2检验合格的模架应清理干净，经防锈处理后入库贮存。5.3
模架应根据运输条件进行包装，应防潮、防止磕碰，保证在正常运输中完好无损。中华人民共和国
机械行业标准
冲模模架技术条件
JB/T80502008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.25印张·8千字2008年6月第1版第1次印刷
书号：15111·8935
网址：http://cmpbook.com（010）88379778
编辑部电话：
直销中心电话：
（010）88379693
封面光防伪标均为盗版
版权专有
侵权必究
