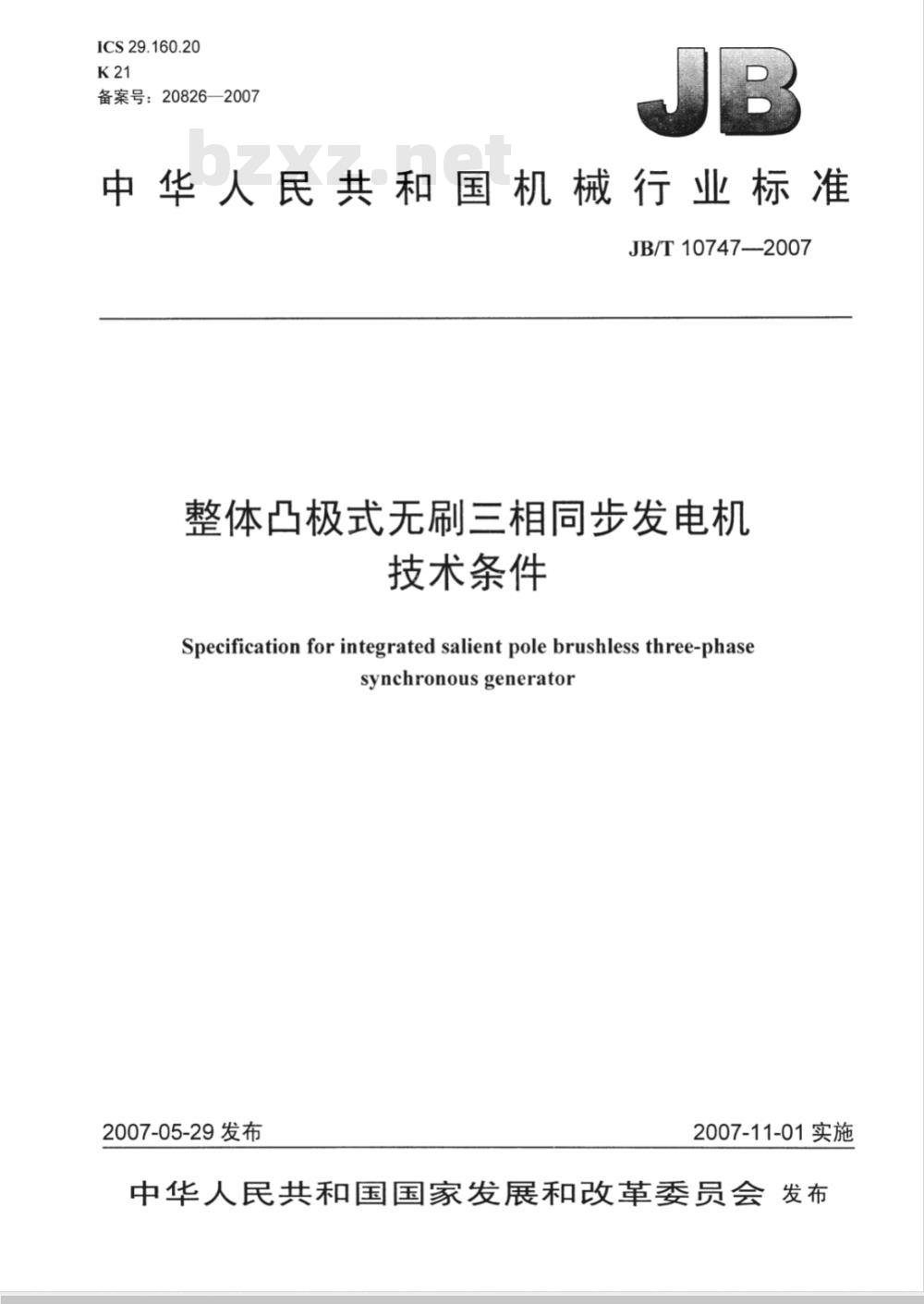

【机械行业标准(JB)】 整体凸极式无刷三相同步发电机技术条件

ICS29.160.20
备案号：20826—2007
中华人民共和国机械行业标准　JB/T10747—2007
整体凸极式无刷三相同步发电机技术条件
Specification for integrated salient pole brushless three-phasesynchronousgenerator
2007-05-29发布
2007-11-01实施
中华人民共和国国家发展和改革委员会发布前言

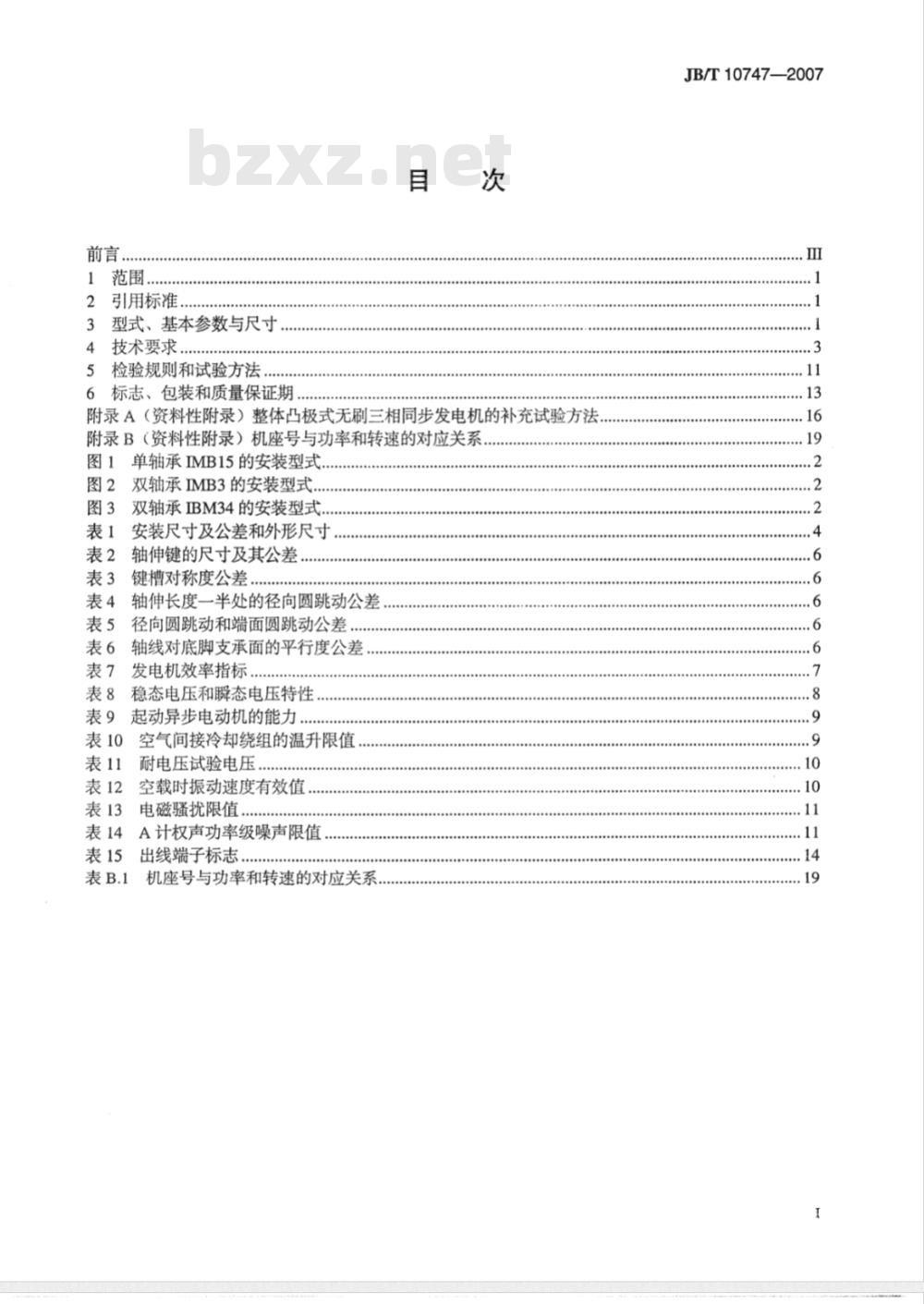

引用标准...
3型式、基本参数与尺寸.
4技术要求.
5检验规则和试验方法.
6标志、包装和质量保证期
附录A（资料性附录）整体凸极式无刷三相同步发电机的补充试验方法..附录B（资料性附录）机座号与功率和转速的对应关系，图1单轴承IMB15的安装型式，
图2双轴承IMB3的安装型式
图3双轴承IBM34的安装型式..
表1安装尺寸及公差和外形尺寸
表2轴伸键的尺寸及其公差
表3键槽对称度公差．
表4轴伸长度一半处的径向圆跳动公差表5径向圆跳动和端面圆跳动公差.表6
轴线对底脚支承面的平行度公差表7
发电机效率指标..
稳态电压和瞬态电压特性
起动异步电动机的能力..
空气间接冷却绕组的温升限值
耐电压试验电压..
空载时振动速度有效值
电磁骚扰限值
表14A计权声功率级噪声限值
出线端子标志，
机座号与功率和转速的对应关系JB/T10747—2007

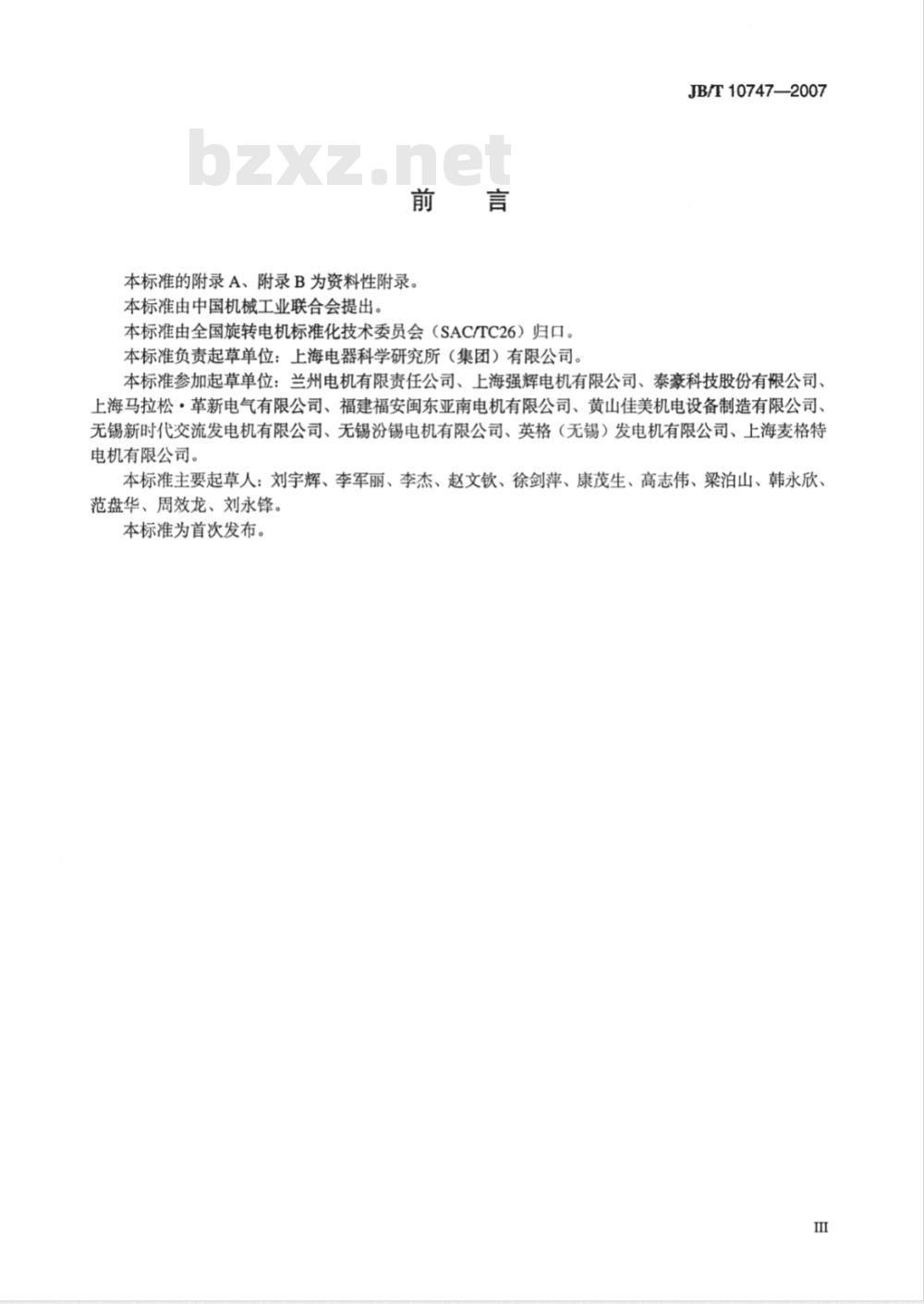

本标准的附录A、附录B为资料性附录。本标准由中国机械工业联合会提出。本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。本标准负责起草单位：上海电器科学研究所（集团）有限公司。JB/T10747—2007
本标准参加起草单位：兰州电机有限责任公司、上海强辉电机有限公司、泰豪科技股份有限公司、上海马拉松·革新电气有限公司、福建福安闽东亚南电机有限公司、黄山佳美机电设备制造有限公司、无锡新时代交流发电机有限公司、无锡汾锡电机有限公司、英格（无锡）发电机有限公司、上海麦格特电机有限公司。
本标准主要起草人：刘宇辉、李军丽、李杰、赵文钦、徐剑萍、康茂生、高志伟、梁泊山、韩永欣范盘华、周效龙、刘永锋。
本标准为首次发布。

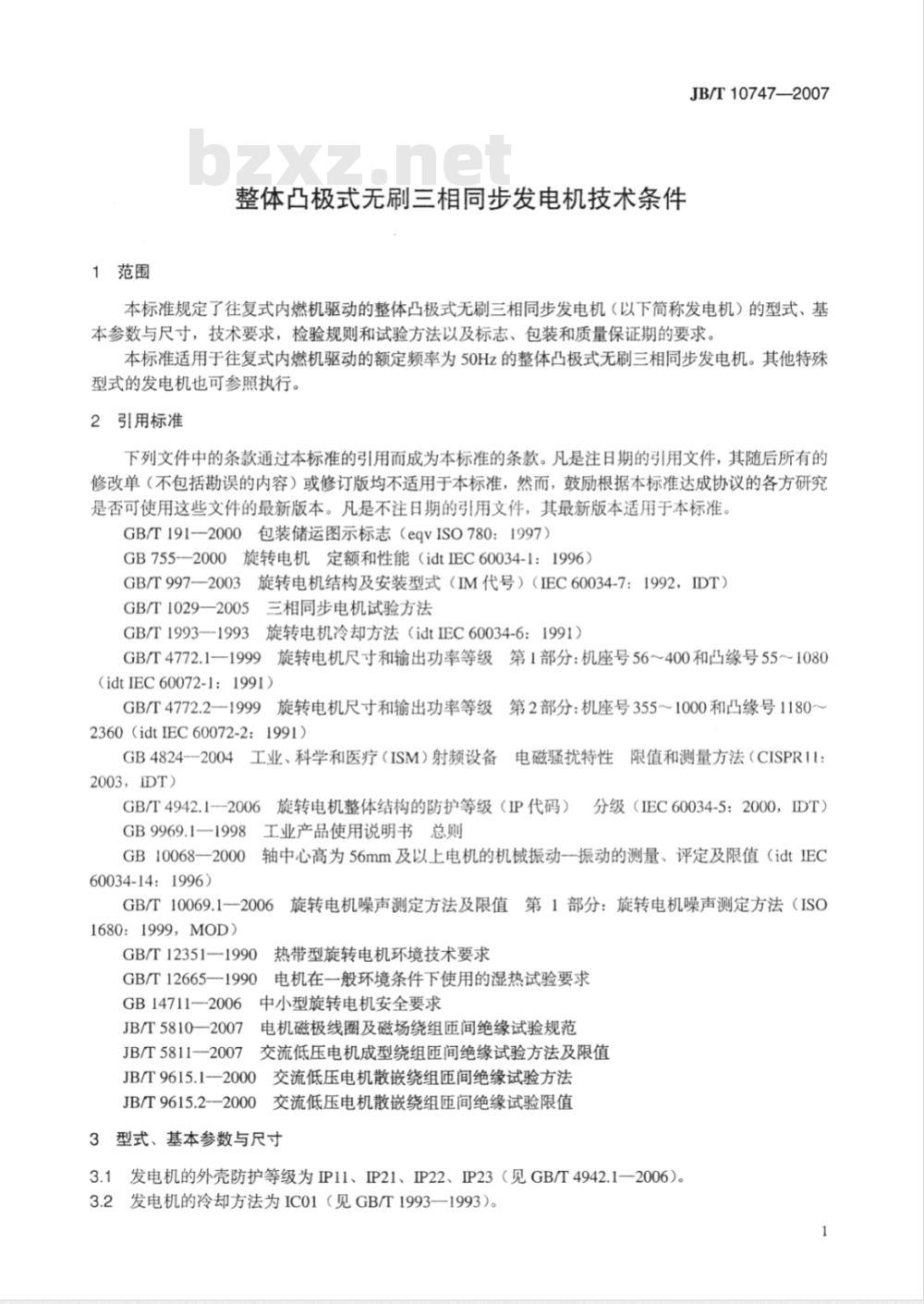

1范围
整体凸极式无刷三相同步发电机技术条件JB/T10747-2007
本标准规定了往复式内燃机驱动的整体凸极式无刷三相同步发电机（以下简称发电机）的型式、基本参数与尺寸，技术要求，检验规则和试验方法以及标志、包装和质量保证期的要求。本标准适用于往复式内燃机驱动的额定频率为50Hz的整体凸极式无刷三相同步发电机。其他特殊型式的发电机也可参照执行。
2引用标准
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191--2000包装储运图示标志（eqvISO780：1997）GB755--2000旋转电机定额和性能（idtEC60034-1：1996）GB/T997—2003旋转电机结构及安装型式（IM代号）（EC60034-7：1992，IDT）GB/T1029—2005三相同步电机试验方法GB/T1993--1993旋转电机冷却方法（idtEC60034-6：1991）GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号551080(idtIEC60072-1:1991)
GB/T4772.2一1999旋转电机尺寸和输出功率等级第2部分：机座号355～1000和凸缘号1180~2360（idtIEC60072-2：1991)
GB4824--2004工业、科学和医疗（ISM）射频设备电磁骚扰特性限值和测量方法（CISPR11：2003，DT）
GB/T4942.12006旋转电机整体结构的防护等级（IP代码）分级（IEC60034-5：2000，IDT）GB9969.1一1998工业产品使用说明书总则GB10068一2000轴中心高为56mm及以上电机的机械振动--振动的测量、评定及限值（idtIEC60034-14:1996)
GB/T10069.12006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法（ISO1680：1999，MOD）
GB/T12351—1990
GB/T12665-1990
热带型旋转电机环境技术要求
电机在一般环境条件下使用的湿热试验要求GB147112006中小型旋转电机安全要求JB/T5810—2007日
电机磁极线圈及磁场绕组匝间绝缘试验规范JB/T58112007交流低压电机成型绕组匝间绝缘试验方法及限值JB/T9615.12000交流低压电机散嵌绕组匝间绝缘试验方法JB/T9615.2--2000交流低压电机散嵌绕组匝间绝缘试验限值3型式、基本参数与尺寸
3.1发电机的外壳防护等级为IP11、IP21、IP22、IP23（见GB/T4942.1—2006）。3.2发电机的冷却方法为IC01（见GB/T1993—1993）。1
JB/T10747—2007

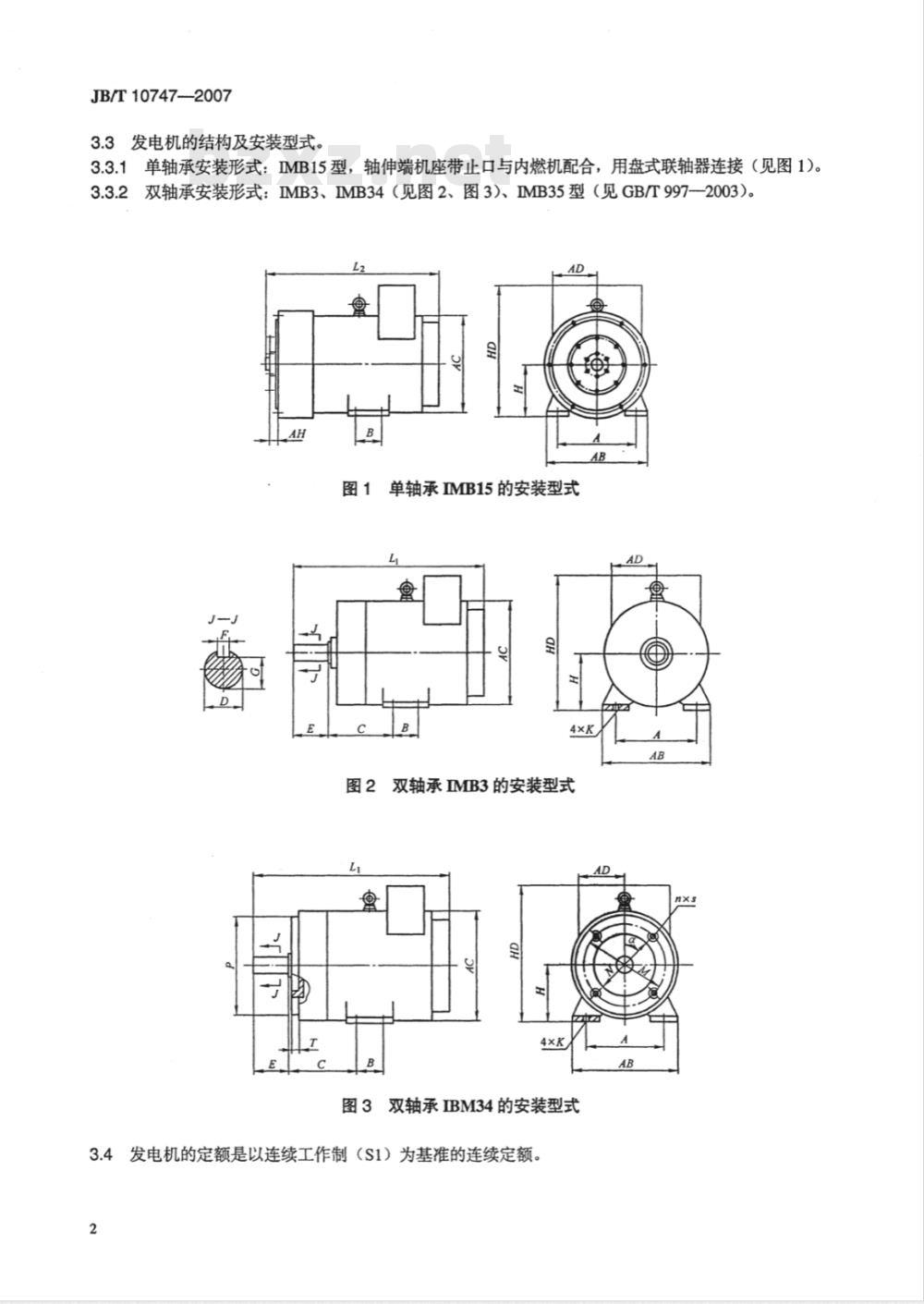

3.3发电机的结构及安装型式。
3.3.1单轴承安装形式：IMB15型，轴伸端机座带止口与内燃机配合，用盘式联轴器连接（见图1）。3.3.2双轴承安装形式：IMB3、IMB34（见图2、图3）、IMB35型（见GB/T997—2003）。单轴承IMB15的安装型式
图2双轴承IMB3的安装型式
图3双轴承IBM34的安装型式
3.4发电机的定额是以连续工作制（S1）为基准的连续定额。2
JB/T10747-—2007
3.5发电机的额定频率为50Hz，额定电压为400V。电枢绕组为带中性点引出的星形接法。3.6发电机的额定功率因数为0.8（滞后）。3.7发电机的转子冲片应整片冲出，磁极和磁轭为一体，叠装在轴上。3.8发电机优先按下列额定功率制造：12kW，16kW，20kW，24kW，30kW，40kW，50kW，64kW，75kW，90kW，100kW，120kW，150kW，180kW，200kW，250kW，300kW，320kW，350kW，400kW，450kW，500kW，560kW，630kW，710kW，800kW，900kW，1000kW，1120kW，1250kW，1400kW，1600kW，1800kW，2000kW。
3.9对于IMB15、IMB3、IMB34型发电机的安装尺寸及公差优先采用表1的规定。如与表1的规定不同，应在企业标准中规定。对于IMB35型发电机，其安装尺寸由制造厂在企业标准中规定。发电机轴伸键的尺寸及其极限偏差应符合表2的规定。3.10
发电机键槽对称度公差应符合表3的规定。3.11
轴伸长度一半处的径向圆跳动公差应不大于表4的规定，凸缘止口对轴中心线的径向圆跳动和凸缘安装面对轴中心线端面圆跳动公差应符合表5的规3.13
发电机轴线对底脚支承面的平行度公差应不大于表6的规定。4技术要求
发电机应符合本标准要求，并按照经规定程序批准的图样及技术文件制造。4.1
4.2在下列海拔、环境空气温度及环境空气相对湿度条件下，发电机应能额定运行。4.2.1海拔不超过1000m。
4.2.2＇环境空气最高温度随季节而变化，但应不超过40℃。4.2.3环境空气最低温度为-15℃。4.2.4运行地点最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃。注：如发电机运行地点超过1000m或环境空气温度高于或低于40℃的条件下使用，应按GB755一2000的规定。4.3发电机按需可制成湿热带型，该型发电机除应符合本标准的要求外，还应符合GB/T12351一1990的规定。
4.4发电机在额定转速、额定功率因数下，当电压在额定值的95%～105%之间变化时，应能输出额定功率。
4.5发电机在额定运行时，其效率（m）的保证值应符合表7的规定。效率的容差，对额定功率为50kW及以下者为-0.15（1-n），对额定功率为50kW以上者为-0.10（1-n)。发电机的效率用损耗分析法求取。4.6发电机励磁系统应设置电压整定装置，该装置亦可安装在配电板上。4.7发电机电压整定范围应不小于土5%UN。发电机上限电压整定范围△UsUp和下限电压整定范围△UsDo按式（1）、式（2）计算：Usup-U×100%
AUsUp=
UsDO-Uz×100%
AUsDo=
式中：
Usup—上限整定电压，单位为V;UsDOo—下限整定电压，单位为V；UN—发电机额定电压，单位为V。.(1)
...（2）bZxz.net
JB/T10747—2007
尺寸尺寸
225M356
280M457
315M508
500M850
偏差尺寸
710355
注1：K、S的位置度公差以轴伸的轴线为基准F
注2：表中AH尺寸是优先的，如有特殊要求，应由相应的企业标准规定。4
表1安装尺寸及
位置度
公差和外形尺寸
螺栓或
15.7525.40|39.62
25.40|39.6253.85
25.40|39.6253.85
15.7525.40|39.62
15.75|25.40|39.62
15.7525.40|39.62
15.7525.40
015.7525.40
位置度
JB/T10747-2007
外形尺寸
12101120
JB/T10747—2007
轴伸直径
轴伸直径
径向圆跳动公差
凸缘止口直径
键槽宽度
轴伸键的尺寸及其公差
极限偏差
键槽对称度公差
对称度公差
轴伸长度一
半处的径向圆跳动公差
径向圆跳动和端面圆跳动公差
轴中心高
180~225
>225~315
>315~500
径向圆跳动和端面圆跳动公差
轴线对底脚支承面的平行度公差450
极限偏差
轴线对底脚支承面的平行度公差0.40
发电机的稳态电压调整率（m）分为土1%，土2.5%两种。发电机从空载到额定负载的所有负载4.8
电压应能保持在（1土tu）UN范围内。稳态电压调整率（&u）按式（3）计算：U'm. --Umin X100....
Sstu=±
式中：
Umax，Umin
JB/T10747-2007
（3）
负载在满载与空载之间变化时，发电机端电压（有效值）的最大值和最小值按三相平均最大值和最小值计算，单位为V；Un—发电机的额定电压，单位为V。稳态电压调整率是在下列条件下确立的：a）负载功率从零到额定功率，并三相电流平衡；b）功率因数为0.8（滞后）到1.0；c）发电机运行状态从冷态到热态；原动机的转速变化率规定为5%（即空载时为105%额定转速，满载时为额定转速）。如原动机d
的转速变化率小于5%而另有规定时，则按规定的转速变化率。4.9
发电机及其励磁系统在额定转速和接近额定电压状态下空载运行，突加60%额定电流，功率因数不超过0.4（滞后）的恒阻抗三相对称负载，电压稳定后再突卸此负载。在突加突卸的过程中，发电机的瞬态电压调整率应保持在（1士Saynv）Un范围内，发电机电压恢复并保持在（1土&aynv）Un范围内所需的时间（恢复时间）不超过表8的规定。表7
发电机效率指标
额定转速
JB/T10747—2007
表7(续)
额定转速
表8稳态电压和瞬态电压特性
稳态电压调整率8dya
最大瞬时电压降8.dyav
瞬态电压调整率
最大瞬时电压升高8+dynv
恢复时间
瞬态电压调整率按式（4）和式（5）计算：U dynu.max -t
O+dynv
式中：
U ynu,max
U aynu.min - t
突卸负载后最大瞬时电压峰值，按三相平均值计算，单位为V；5
dynu,min
突加负载后最小瞬时电压峰值，按三相平均值计算，单位为V；额定电压峰值，单位为V。
4.10发电机应能稳定并联运行。作并联运行的各台发电机，最大功率与最小功率之比应不超过3：1。在负载的总功率为并联运行发电机总功率的20%～100%范围内时，各发电机实际承担的无功功率与按额定无功功率比例分配值之差，应不大于各台发电机中最大发电机的额定无功功率的土10%及最小发电8
