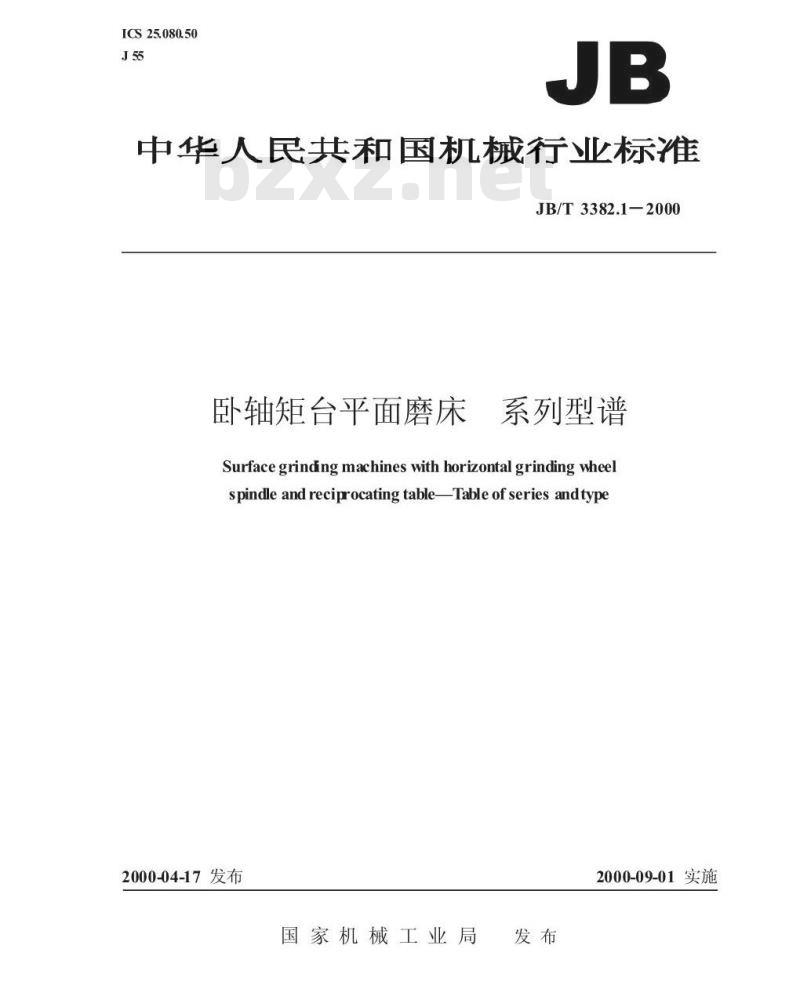

【机械行业标准(JB)】 卧轴矩台平面磨床 系列型谱

ICS25.080.50
中华人民共和国机械行业标准
JB/T3382.1-2000
系列型谱
卧轴矩台平面磨床
Surface grinding machines with horizontal grinding wheelspindle and reciprocating tableTable of series andtype2000-04-17发布
国家机械工业局
2000-09-01实施
JB/T33821—2000

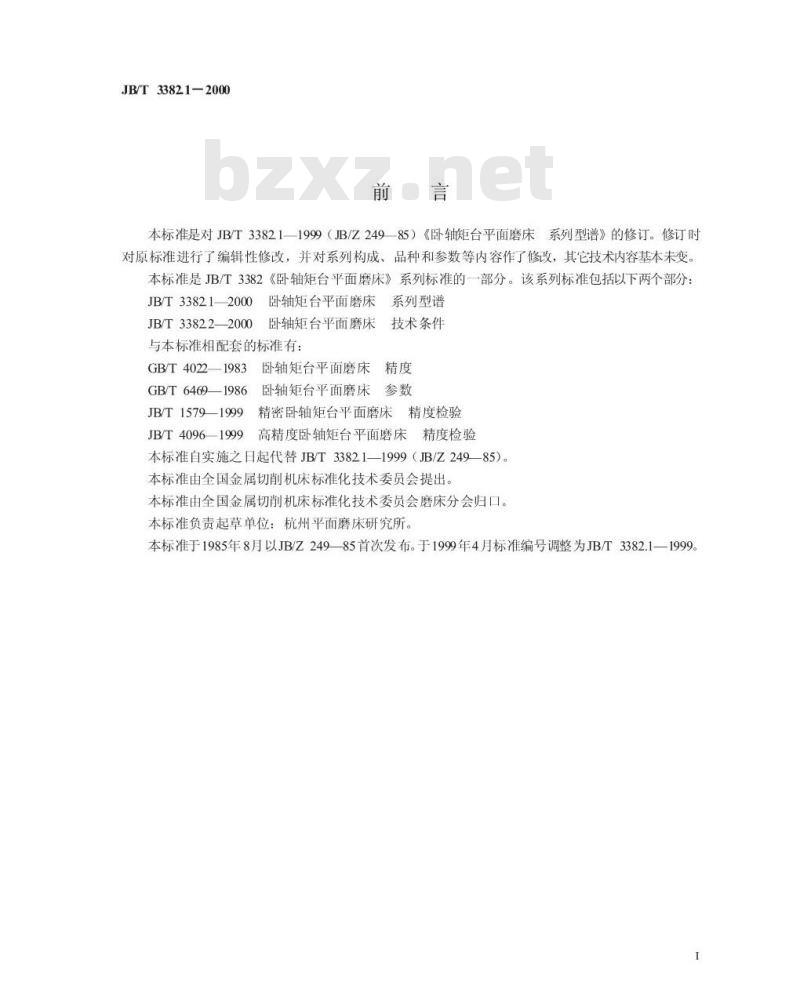

本标准是对JB/T3382.1—1999（JB/Z24985）《卧轴矩台平面磨床系列型谱》的修订。修订时对原标准进行了编辑性修改，并对系列构成、品种和参数等内容作了修改，其它技术内容基本未变。本标准是JB/T3382《卧轴矩台平面磨床》系列标准的一部分。该系列标准包括以下两个部分：JB/T3382.12000卧轴矩台平面磨床系列型谱
JB/T3382.2—2000
卧轴矩台平面磨床
与本标准相配套的标准有：
技术条件
GB/T4022—1983
3卧轴矩台平面磨床精度
GB/T 6469—1986
JB/T1579—1999
JB/T40961999
卧轴矩台平面磨床参数
精密卧轴矩台平面磨床精度检验高精度卧轴矩台平面磨床
精度检验
本标准自实施之日起代替JB/T3382.1—-1999（JB/Z249-85）。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会磨床分会归口。本标准负责起草单位：杭州平面磨床研究所。本标准于1985年8月以JB/Z24985首次发布。于1999年4月标准缩号调整为JB/T3382.1一1999。1
1范围
中华人民共和国机械行业标准
卧轴矩台平面磨床系列型谱
Surfacegrindingmadhineswithhorizontalgrindingwheelspindleand reciprocatingtableTableofseriesandtypeJB/T3382.1—2000
代替JB/T3382.1—1999
本标准规定了磨头移动式、拖板移动式、立柱移动式卧轴矩台平面磨床的系列构成、结构型式、用途、性能特征、品种和参数。
本标准适用于新设计的工作台台面宽度125~800mm的一般用途的卧轴矩台平面磨床。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 1581996
GB/T4022—1983
JB/T15791999
JB/T4096—1999
JB/T9871—1999
3系列构成
机床工作台T形槽和相应螺栓
卧轴矩台平面磨床精度
精密卧轴矩台平面磨床精度检验高精度卧轴矩台平面磨床精度检验金属切削机床精度分级

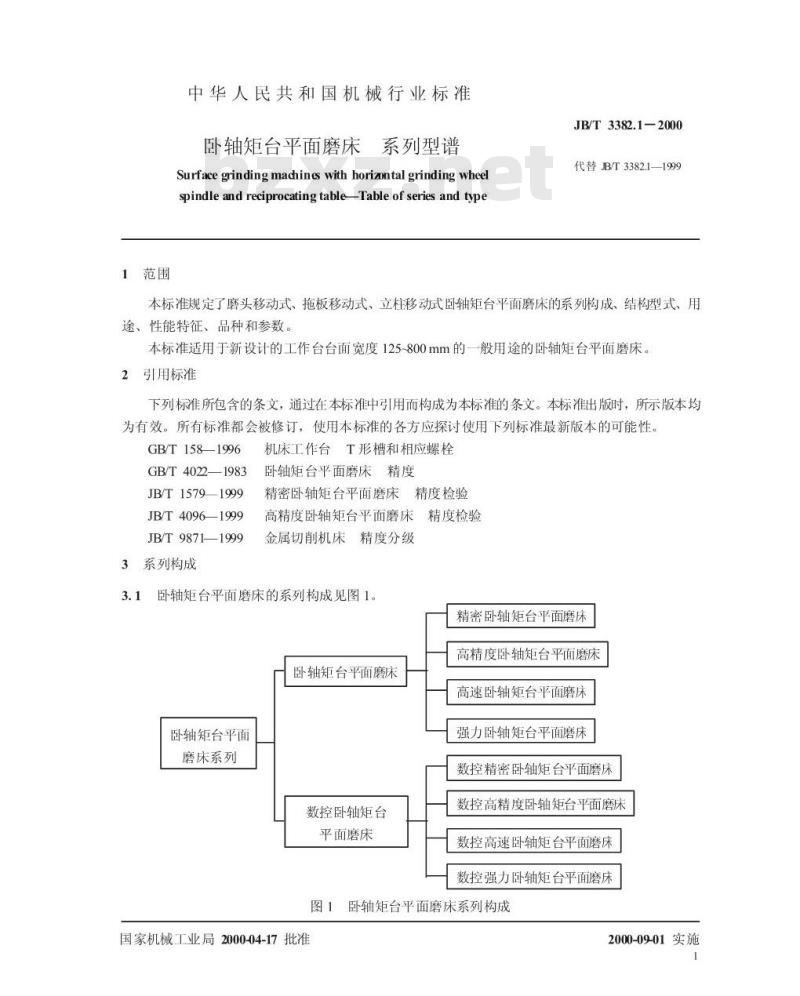

卧轴矩台平面磨床的系列构成见图1。精密卧轴矩台平面磨床
高精度卧轴矩台平面磨床
卧轴矩台平面磨床
高速卧轴矩台平面磨床
卧轴矩台平面
磨床系列
数控卧轴矩台
平面磨床
强力卧轴矩台平面磨床
数控精密卧轴矩台平面磨床
数控高精度卧轴矩台平面磨床
数控高速卧轴矩台平面磨床
数控强力卧轴矩台平面磨床
1卧轴矩台平面磨床系列构成
国家机械工业局2000-04-17批准2000-09-01实施
3.2结构型式
JB/T3382.12000

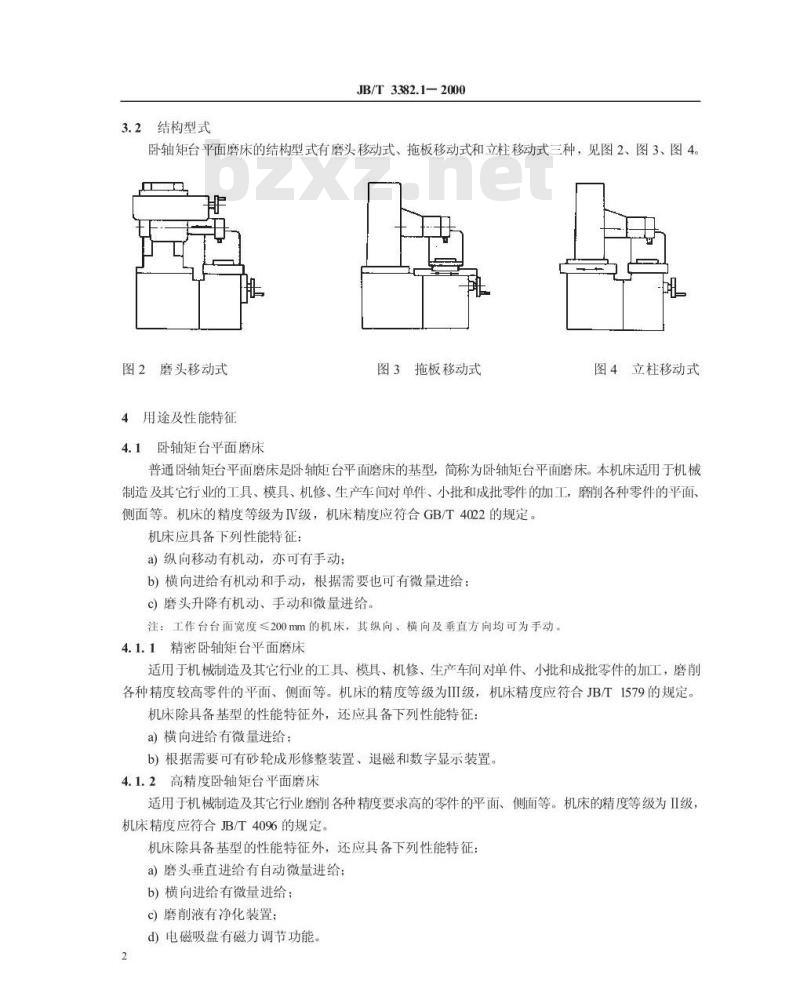

卧轴矩台平面磨床的结构型式有磨头移动式、拖板移动式和立柱移动式三种，见图2、图3、图4。图2磨头移动式
4用途及性能特征
4.1卧轴矩台平面磨床免费标准下载网bzxz
图3拖板移动式
图4立柱移动式
普通卧轴矩台平面磨床是卧轴矩台平面磨床的基型，简称为卧轴矩台平面磨床。本机床适用于机械制造及其它行业的工具、模具、机修、生产车间对单件、小批和成批零件的加工，磨削各种零件的平面、侧面等。机床的精度等级为IV级，机床精度应符合GB/T4022的规定。机床应具备下列性能特征：
a)纵向移动有机动，亦可有手动；b）横向进给有机动和手动，根据需要也可有微量进给；C）磨头升降有机动、手动和微量进给。注：工作台台面宽度≤200mm的机床，其纵向、横向及垂直方向均可为手动。4.1.1精密卧轴矩台平面磨床
适用于机械制造及其它行业的工具、模具、机修、生产车间对单件、小批和成批零件的加工，磨削各种精度较高零件的平面、侧面等。机床的精度等级为I级，机床精度应符合JB/T1579的规定。机床除具备基型的性能特征外，还应具备下列性能特征：a)横向进给有微量进给：
b）根据需要可有砂轮成形修整装置、退磁和数字显示装置。4.1.2高精度卧轴矩台平面磨床
适用于机械制造及其它行业磨削各种精度要求高的零件的平面、侧面等。机床的精度等级为II级机床精度应符合JB/T4096的规定。机床除具备基型的性能特征外，还应具备下列性能特征：a)磨头垂直进给有自动微量进给；b）横向进给有微量进给：
c）磨削液有净化装置；
d）电磁吸盘有磁力调节功能。
4.1.3高速卧轴矩台平面磨床
JB/T3382.12000

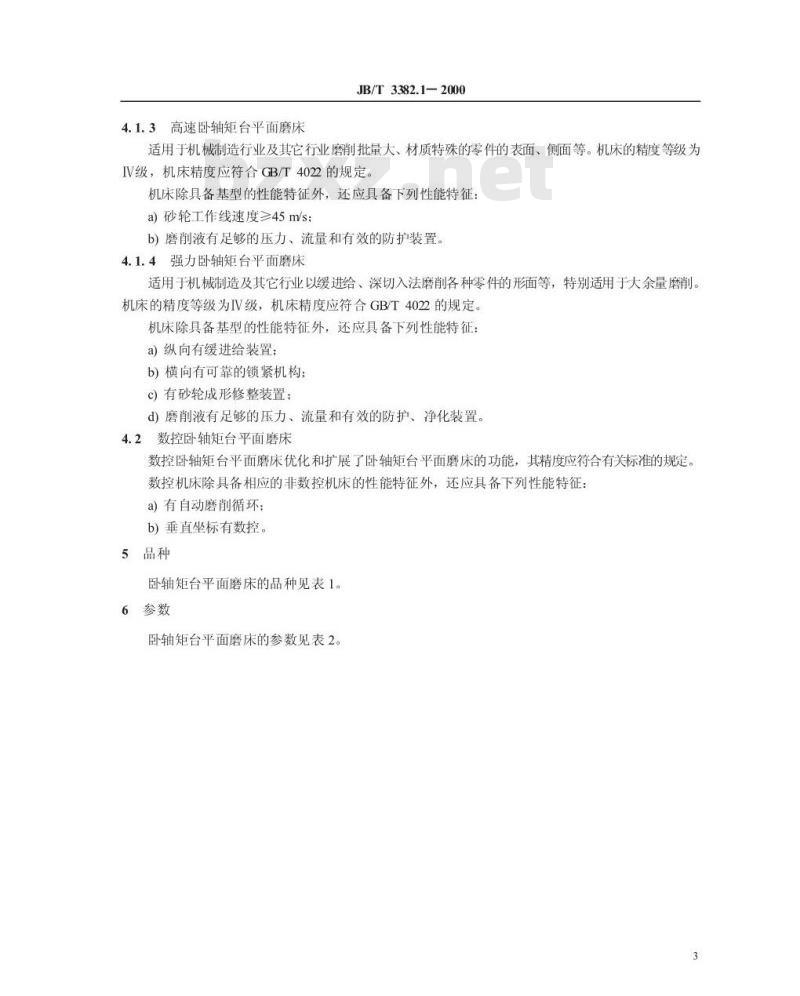

适用于机械制造行业及其它行业磨削批量大、材质特殊的零件的表面、侧面等。机床的精度等级为IV级，机床精度应符合GB/T4022的规定。机床除具备基型的性能特征外，还应具备下列性能特征a)砂轮工作线速度≥45m/s；
b）磨削液有足够的压力、流量和有效的防护装置。4.1.4强力卧轴矩台平面磨床
适用于机械制造及其它行业以缓进给、深切入法磨削各种零件的形面等，特别适用于大余量磨削。机床的精度等级为IV级，机床精度应符合GB/T4022的规定。机床除具备基型的性能特征外，还应具备下列性能特征：a）纵向有缓进给装置：
b）横向有可靠的锁紧机构；
c)有砂轮成形修整装置；
d）磨削液有足够的压力、流量和有效的防护、净化装置。数控卧轴矩台平面磨床
数控卧轴矩台平面磨床优化和扩展了卧轴矩台平面磨床的功能，其精度应符合有关标准的规定。数控机床除具备相应的非数控机床的性能特征外，还应具备下列性能特征a)有自动磨削循环；
b）垂直坐标有数控。
5品种
卧轴矩台平面磨床的品种见表1。参数
卧轴矩台平面磨床的参数见表2。3
工作台台面宽度
卧轴矩台平面磨床
数控卧轴矩台平面磨床
高速卧轴矩台平面磨床
强力卧轴矩台平面磨床
JB/T3382.12000
数控强力卧轴矩台平面磨床
卧轴矩台平面磨床
数控卧轴矩台平面磨床
精密卧轴矩台平面磨床
高精度卧轴矩台平面磨床
高速卧轴矩台平面磨床
强力卧轴矩台平面磨床
数控精密卧轴矩台平面磨床
数控高精度卧轴矩台平面磨床
数控强力卧轴矩台平面磨床
卧轴矩台平面磨床
数控卧轴矩台平面磨床
精密卧轴矩台平面磨床
高精度卧轴矩台平面磨床
数控精密卧轴矩台平面磨床
数控高精度卧轴矩台平面磨床
强力卧轴矩台平面磨床
数控强力卧轴矩台平面磨床
卧轴矩台平面磨床品种
（150）
（300）
(600）
工作台台面宽度B
最大磨削高度H
工作台台面长度L
砂轮直径
砂轮线速度m/s
工作台最大平均速度
垂直最小
进给值
工作台台面
T形槽
（按GB/T158）
加工工件
最大重量
普通级
精密级
高精度级
宽度mm
间距mm
普通级
精密级、高精度级
1括号内的尺寸尽量不采用。
JB/T3382.1-2000
卧轴矩台平面磨床参数
250、320
200~300
320、400
12、14
300-450
400、500
14、18
100、125
0.5XBXLXHX7.8X10
033XBXLXHX7.8X106
2最大磨削高度是指采用新砂轮时的磨削高度630
（600）
500、600
350-600
18、22
160、200
22、28
033×BXLXHX78X
3高速卧轴矩台平面磨床、数控高速卧轴矩台平面磨床的砂轮线速度和强力卧轴矩台平面磨床、数控强力卧轴矩
台平面磨床的工作台速度由制造厂规定。4工作台台面T形槽槽宽尺寸按固定T形槽要求考核5
机械行业标准
卧轴矩台平面磨床系列型谱
JB/T33821-2000
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号：邮编100044）*
开本880×1230
1/16印张1/2
字数12000
2000年8月第一版
印数1-500
2000年8月第一次印刷
定价XXXXX元
2000-019
