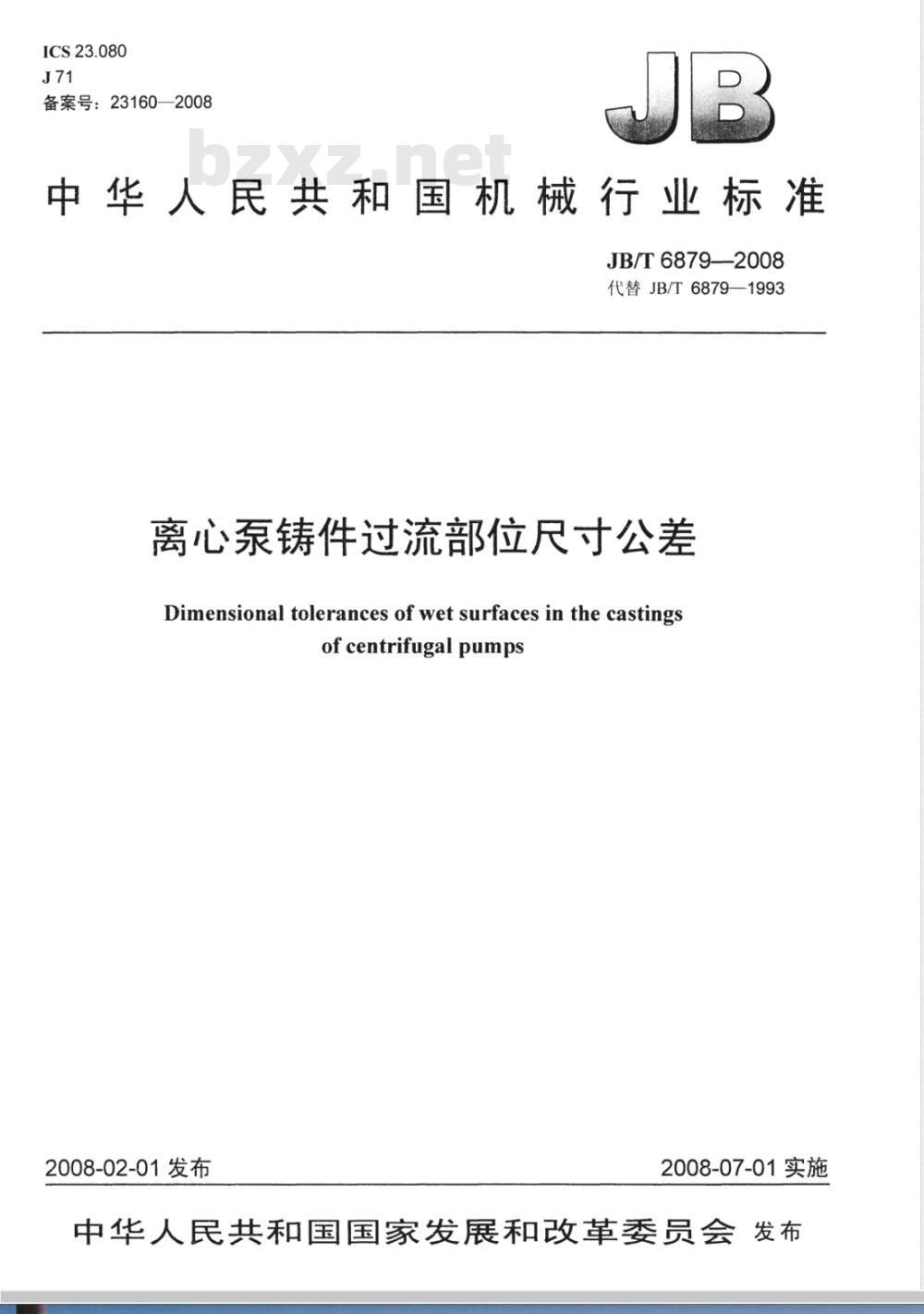

【机械行业标准(JB)】 离心泵铸件过流部位尺寸公差

ICS23.080
备案号：23160—2008
中华人民共和国机械行业标准
JB/T 6879——2008
代替JB/T6879—1993
离心泵铸件过流部位尺寸公差
Dimensional tolerances of wet surfaces in the castingsof centrifugalpumps
2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言，www.bzxz.net

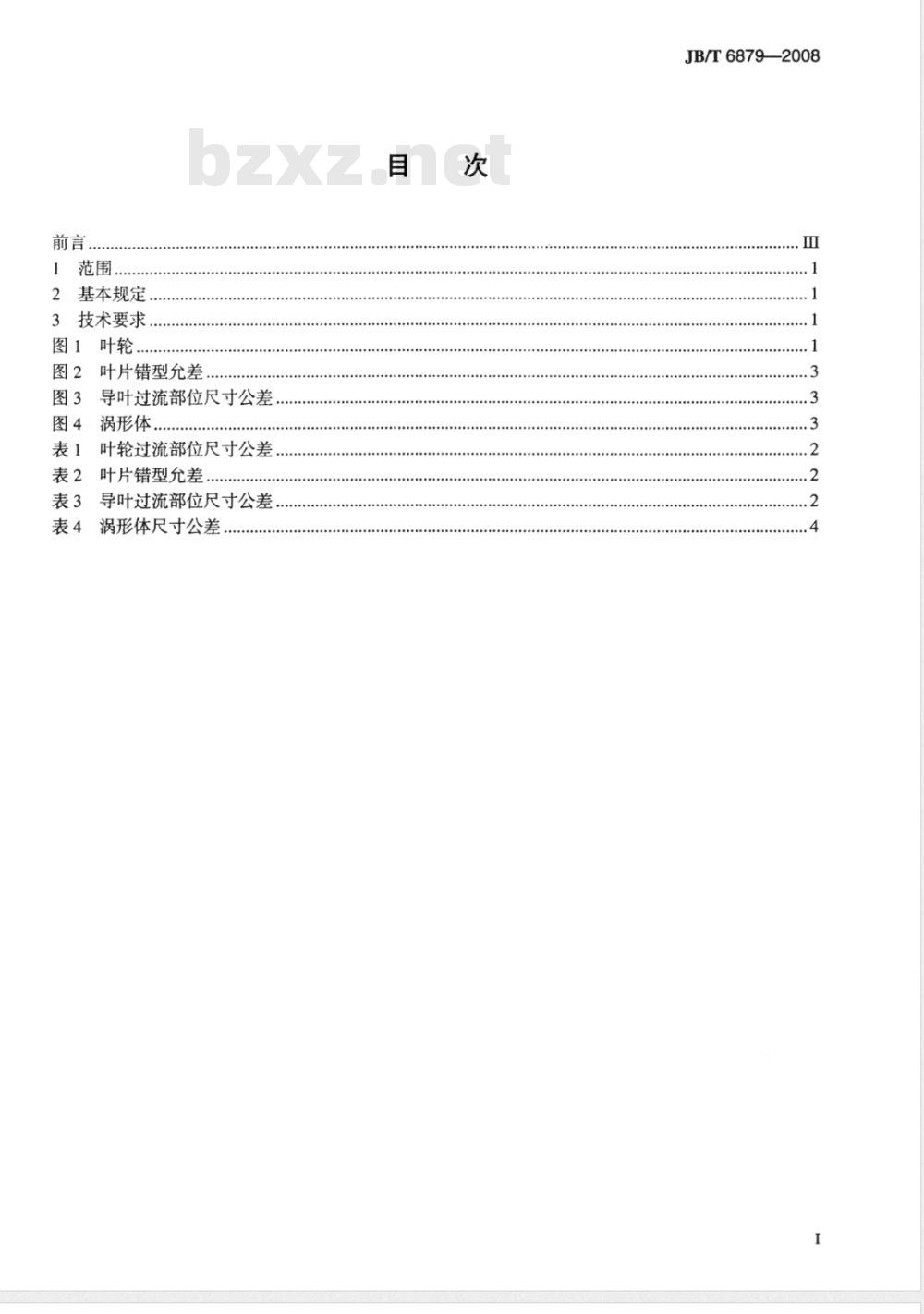

2基本规定，
3技术要求，
图1叶轮，
图2叶片错型允差
图3导叶过流部位尺寸公差..
图4涡形体.
表1叶轮过流部位尺寸公差
表2叶片错型允差
导叶过流部位尺寸公差，
涡形体尺寸公差
JB/T6879—2008

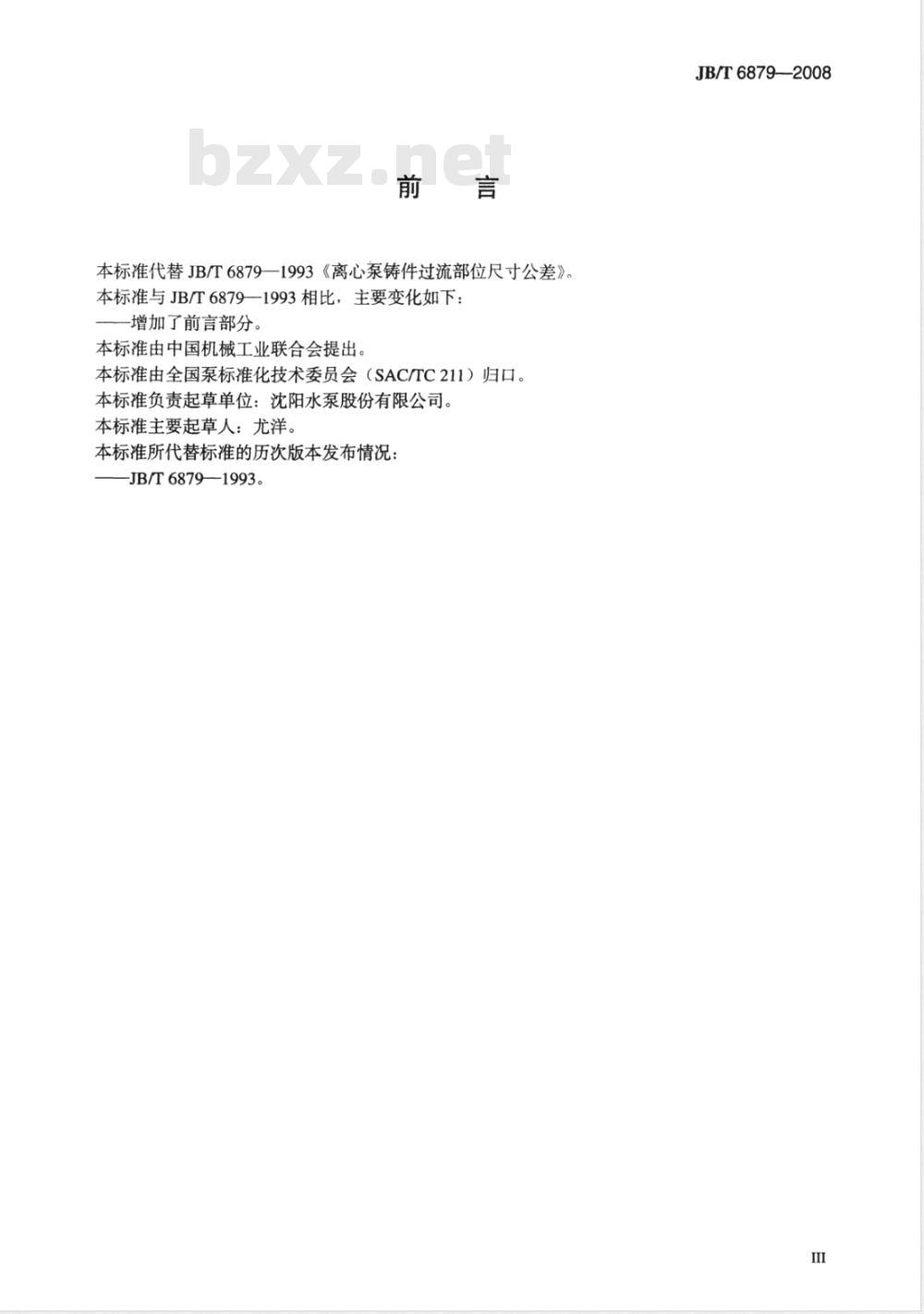

本标准代替JB/T6879一1993《离心泵铸件过流部位尺寸公差》本标准与JB/T6879—1993相比，主要变化如下：-增加了前言部分。
本标准由中国机械工业联合会提出。本标准由全国泵标准化技术委员会（SAC/TC211）归口。
本标准负责起草单位：沈阳水泵股份有限公司。本标准主要起草人：尤洋。
本标准所代替标准的历次版本发布情况：JB/T6879—1993。
JB/T6879—2008

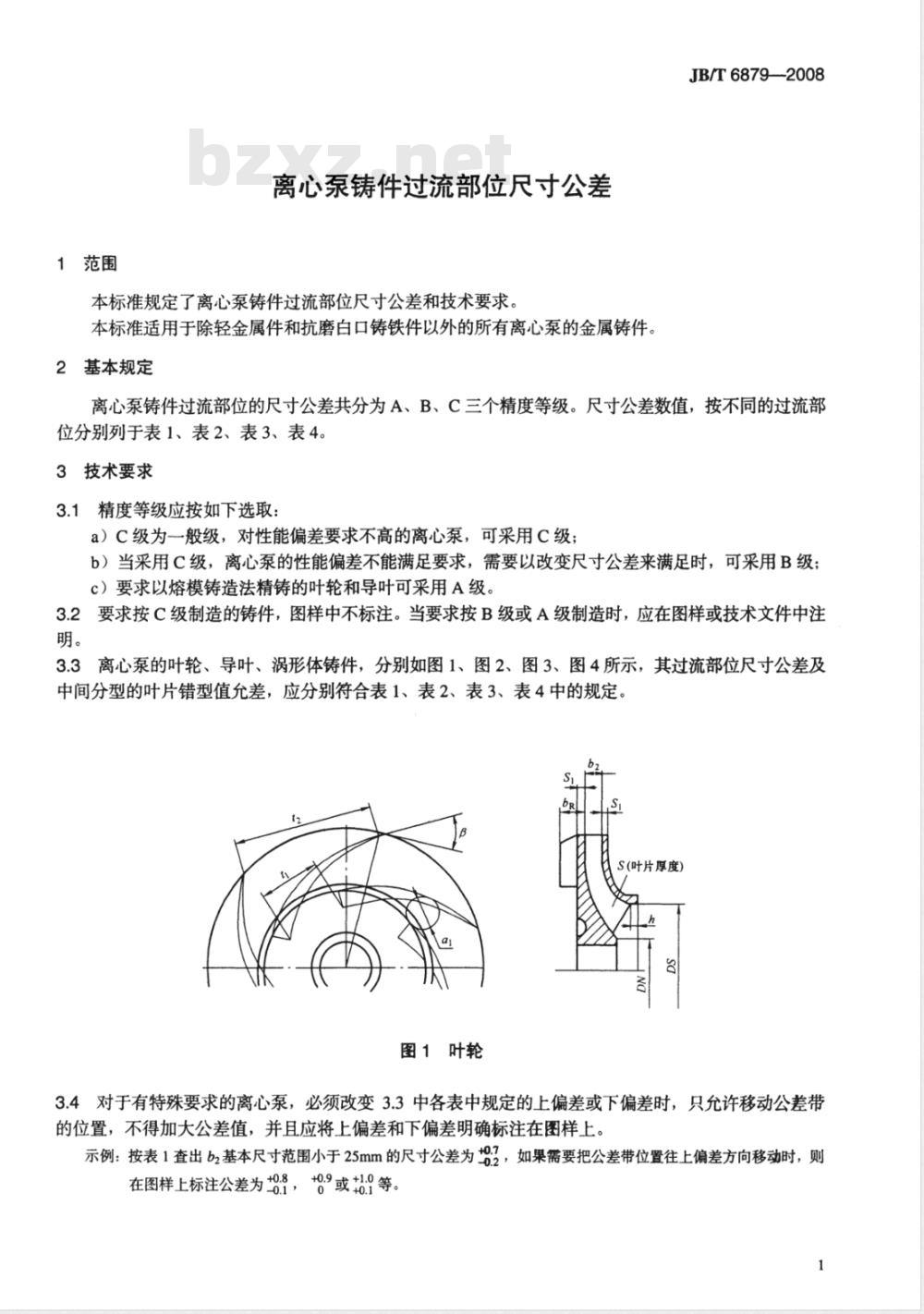

1范围
离心泵铸件过流部位尺寸公差
本标准规定了离心泵铸件过流部位尺寸公差和技术要求。本标准适用于除轻金属件和抗磨白口铸铁件以外的所有离心泵的金属铸件。2基本规定
JB/T6879—-2008
离心泵铸件过流部位的尺寸公差共分为A、B、C三个精度等级。尺寸公差数值，按不同的过流部位分别列于表1、表2、表3、表4。3技术要求
3.1精度等级应按如下选取：
a）C级为一般级，对性能偏差要求不高的离心泵，可采用C级；b）当采用C级，离心泵的性能偏差不能满足要求，需要以改变尺寸公差来满足时，可采用B级；c）要求以熔模铸造法精铸的叶轮和导叶可采用A级。3.2要求按C级制造的铸件，图样中不标注。当要求按B级或A级制造时，应在图样或技术文件中注明。
3.3离心泵的叶轮、导叶、涡形体铸件，分别如图1、图2、图3、图4所示，其过流部位尺寸公差及中间分型的叶片错型值允差，应分别符合表1、表2、表3、表4中的规定，S(叶片厚度）
图1叶轮
3.4对于有特殊要求的离心泵，必须改变3.3中各表中规定的上偏差或下偏差时，只允许移动公差带的位置，不得加大公差值，并且应将上偏差和下偏差明确标注在图样上。示例：按表1查出bz基本尺寸范围小于25mm的尺寸公差为±02，如果需要把公差带位置往上偏差方向移动时，则在图样上标注公差为0.8，+0.9或0等。1
JB/T6879—2008
%s0干
诺划士
尺代購
中间分型时，叶片错型
图2叶片错型允差
图3导叶过流部位尺寸公差
喉部截面
图4涡形体
JB/T6879—2008
JB/T6879—2008
尺寸代号
表4涡形体尺寸公差
±0.5±0.75±1.0
如果喉部截面d不呈圆形，应分别以两根坐标轴（长轴和短轴）确定d的尺寸偏差。流道各截面的H值，仅以2、4、6、8截面确定H的尺寸偏差。5叶轮的叶片厚度铸铁件不应小于3mm，4铸钢件不应小于4mm。
3.6叶轮的叶片进口头部形状应符合如下规定：50
单位：mm
a）叶片进口边缘的叶片头部半径应与叶片厚度的一半相适应，以期圆滑过渡，不允许出现棱角。b）叶片进口头部半径，对灰铸铁不应小于0.75mm，对球墨铸铁不应小于1.5mm，对铸钢不应小于2mm。
华人民共和
机械行业标准
离心泵铸件过流部位尺寸公差
JB/T6879—-2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·13千字2008年6月第1版第1次印刷
定价：10.00元
书号：15111·9085
网址：http：//www.cmpbook.com编辑部电话：
直销中心电话：
（010）88379778
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
80026289
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
