【国家标准(GB)】 无线电骚扰和抗扰度测量设备和测量方法规范 第2-1部分：无线电骚扰和抗扰度测量方法 传导骚扰测量

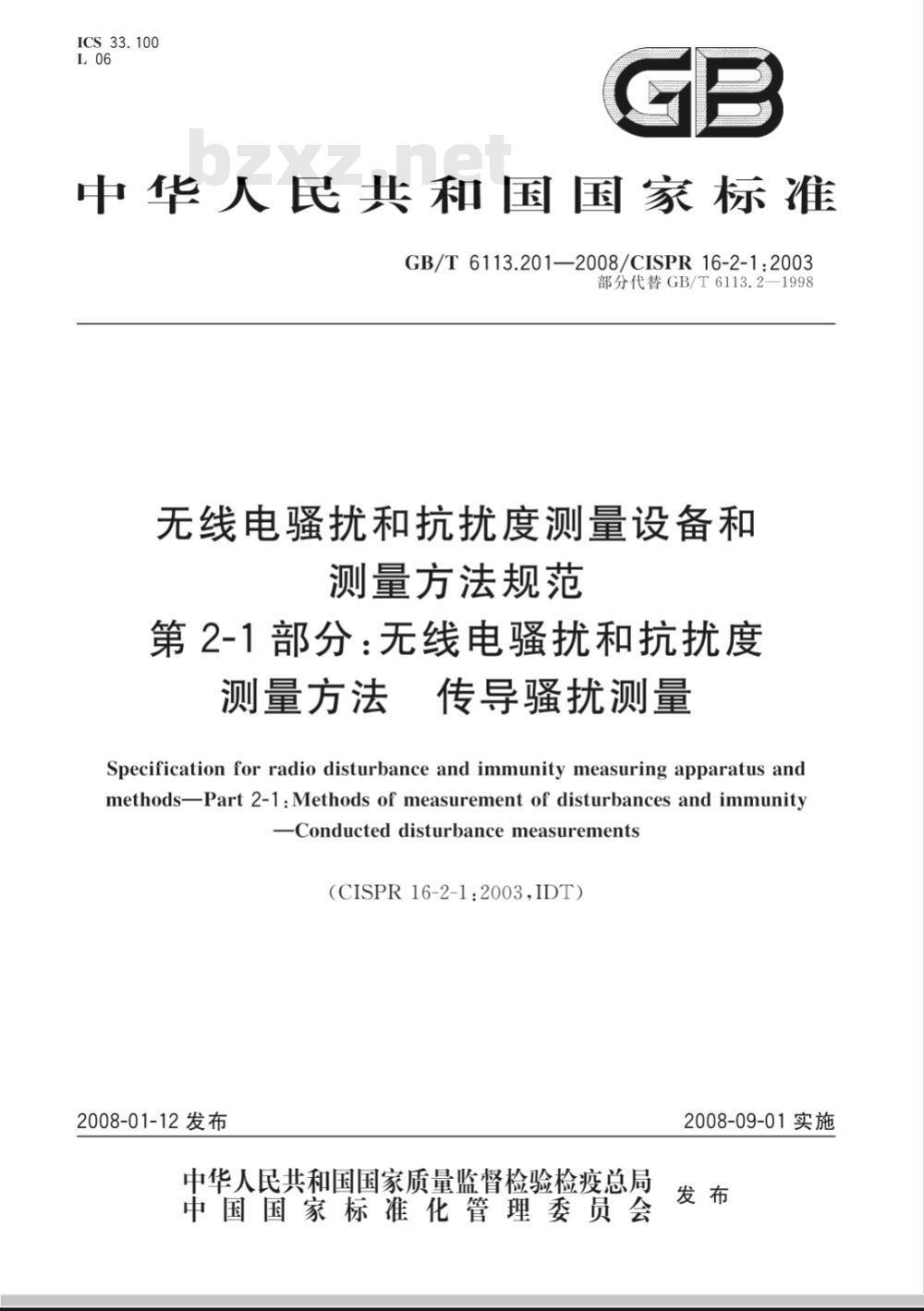

ICS33.100
中华人民共和国国家标准此内容来自标准下载网
GB/T6113.201—2008/CISPR16-2-1:2003部分代替GB/T6113.2—1998
无线电骚扰和抗扰度测量设备和测量方法规范
第2-1部分：无线电骚扰和抗扰度测量方法传导骚扰测量
Specification for radio disturbance and immunity measuring apparatus andmethods-Part 2-1 : Methods of measurement of disturbances and immunity-Conducteddisturbancemeasurements(CISPR16-2-1:2003,IDT)
2008-01-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-09-01实施

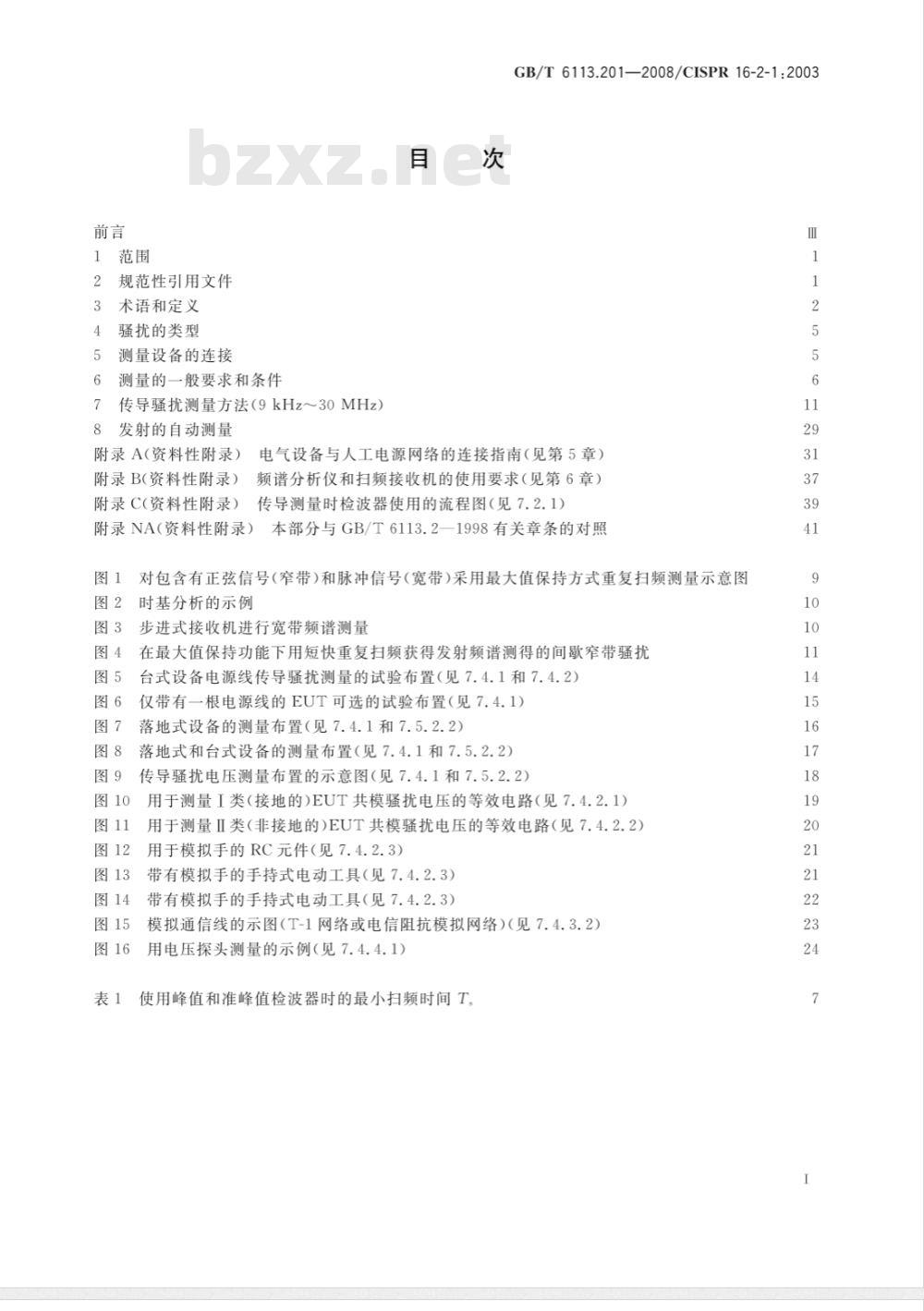

规范性引用文件
术语和定义
骚扰的类型
测量设备的连接
测量的一般要求和条件
传导骚扰测量方法（9kHz～30MHz）发射的自动测量
附录A(资料性附录）
附录B(资料性附录）
附录C(资料性附录）
GB/T6113.201—2008/CISPR16-2-1:2003Ⅲ
电气设备与人工电源网络的连接指南（见第5章）频谱分析仪和扫频接收机的使用要求（见第6章）传导测量时检波器使用的流程图（见7.2.1）附录NA（资料性附录）本部分与GB/T6113.2—1998有关章条的对照对包含有正弦信号（窄带）和脉冲信号（宽带）采用最大值保持方式重复扫频测量示意图图1
图2时基分析的示例
图3步进式接收机进行宽带频谱测量图4
在最大值保持功能下用短快重复扫频获得发射频谱测得的间款窄带骚扰台式设备电源线传导骚扰测量的试验布置（见7.4.1和7.4.2）仅带有一根电源线的EUT可选的试验布置（见7.4.1）落地式设备的测量布置（见7.4.1和7.5.2.2）落地式和台式设备的测量布置（见7.4.1和7.5.2.2）传导骚扰电压测量布置的示意图（见7.4.1和7.5.2.2）用于测量I类（接地的)EUT共模骚扰电压的等效电路（见7.4.2.1）用于测量Ⅱ类（非接地的)EUT共模骚扰电压的等效电路（见7.4.2.2）用于模拟手的RC元件（见7.4.2.3）带有模拟手的手持式电动工具（见7.4.2.3）带有模拟手的手持式电动工具（见7.4.2.3）模拟通信线的示图（T-1网络或电信阻抗模拟网络）（见7.4.3.2）用电压探头测量的示例（见7.4.4.1)表1
使用峰值和准峰值检波器时的最小扫频时间T31

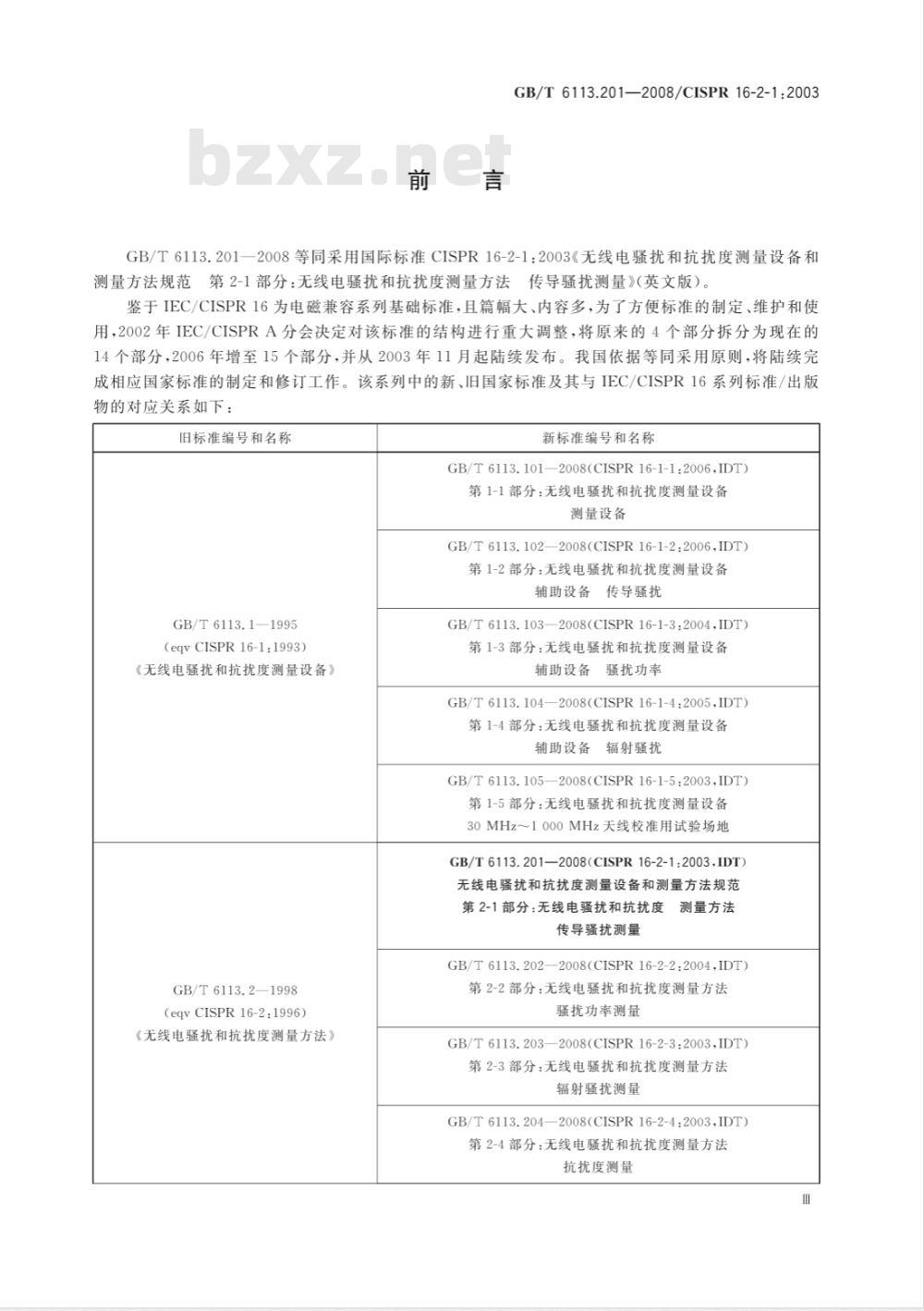

GB/T6113.201—2008/CISPR16-2-1:2003GB/T6113.201一2008等同采用国际标准CISPR16-2-1:2003《无线电骚扰和抗扰度测量设备和第2-1部分：无线电骚扰和抗扰度测量方法传导骚扰测量》（英文版）。测量方法规范
鉴于IEC/CISPR16为电磁兼容系列基础标准，且篇幅大、内容多，为了方便标准的制定、维护和使用，2002年IEC/CISPRA分会决定对该标准的结构进行重大调整，将原来的4个部分拆分为现在的14个部分，2006年增至15个部分，并从2003年11月起陆续发布。我国依据等同采用原则，将陆续完成相应国家标准的制定和修订工作。该系列中的新、旧国家标准及其与IEC/CISPR16系列标准/出版物的对应关系如下：
旧标准编号和名称
GB/T6113.1—1995
(eqvCISPR16-1:1993)
《无线电骚扰和抗扰度测量设备》GB/T 6113.2—1998
(eqvCISPR16-2:1996)
《无线电骚扰和抗扰度测量方法》新标准编号和名称
GB/T6113.101—2008(CISPR16-1-1:2006,IDT)第1-1部分：无线电骚扰和抗扰度测量设备测量设备
GB/T6113.102—2008(CISPR16-1-2:2006,IDT)第1-2部分：无线电骚扰和抗扰度测量设备辅助设备
传导骚扰
GB/T 6113.103—2008(CISPR 16-1-3:2004,IDT)第1-3部分：无线电骚扰和抗扰度测量设备辅助设备骚扰功率
GB/T6113.104—2008(CISPR16-1-4:2005,IDT)第1-4部分：无线电骚扰和抗扰度测量设备辅助设备辐射骚扰
GB/T6113.105—2008(CISPR16-1-5:2003,IDT)第1-5部分：无线电骚扰和抗扰度测量设备30MHz～1000MHz天线校准用试验场地GB/T6113.201—2008(CISPR16-2-1:2003,IDT)无线电骚扰和抗扰度测量设备和测量方法规范第2-1部分：无线电骚扰和抗扰度测量方法
传导骚扰测量
GB/T6113.202—2008(CISPR16-2-2:2004,IDT)第2-2部分：无线电骚扰和抗扰度测量方法骚扰功率测量
GB/T6113.203—2008(CISPR16-2-3:2003,IDT)第2-3部分：无线电骚扰和抗扰度测量方法辐射骚扰测量
GB/T6113.204—2008(CISPR16-2-4:2003,IDT)第2-4部分：无线电骚扰和抗扰度测量方法抗扰度测量

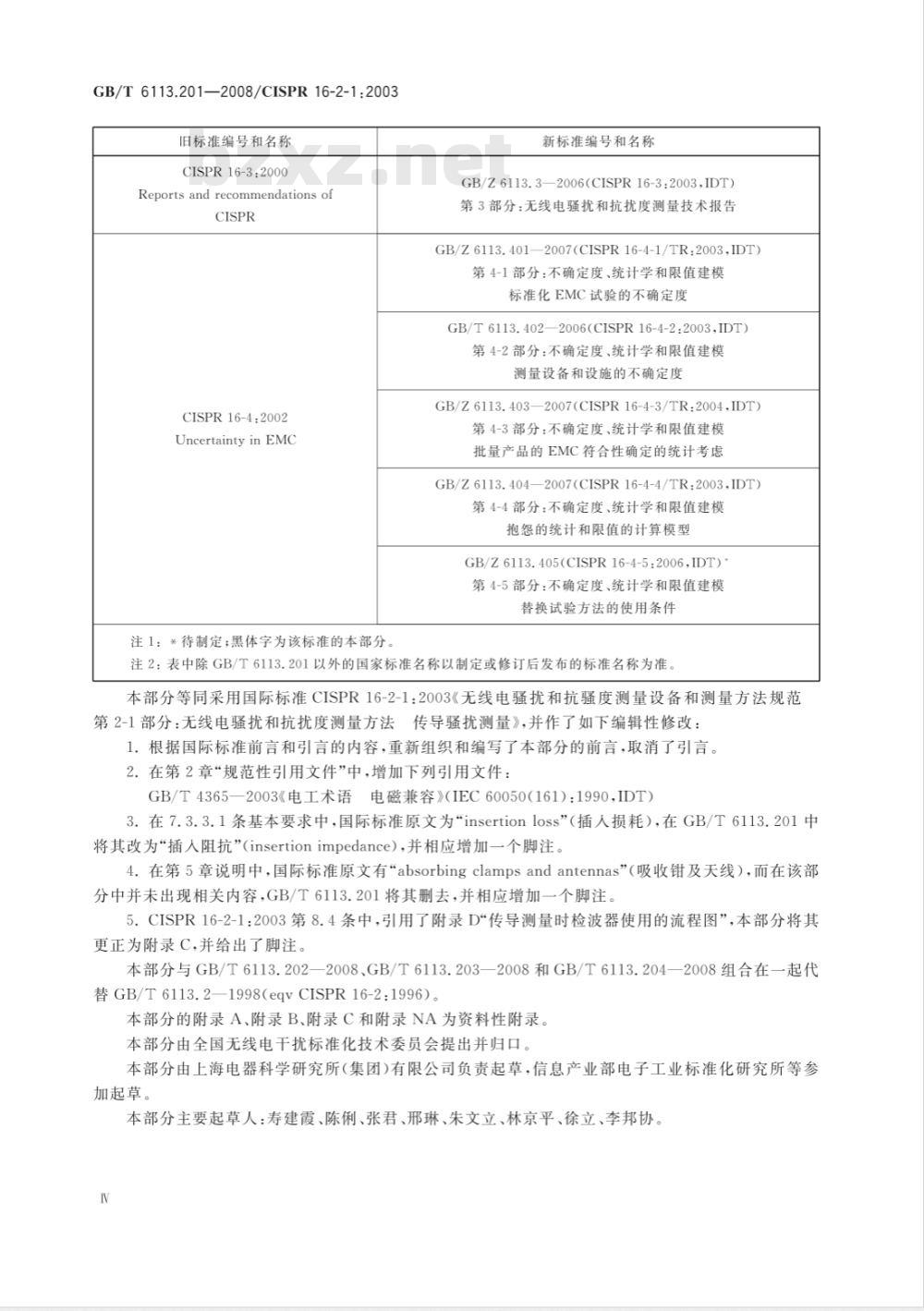

GB/T6113.201—2008/CISPR16-2-1:2003旧标准编号和名称
CISPR 16-3:2000
Reportsandrecommendations ofCISPR
CISPR 16-4:2002
Uncertainty inEMC
注1：*待制定；黑体字为该标准的本部分新标准编号和名称
GB/Z6113.3—2006(CISPR16-3:2003,IDT)第3部分：无线电骚扰和抗扰度测量技术报告GB/Z6113.401—2007(CISPR16-4-1/TR:2003,IDT)第4-1部分：不确定度、统计学和限值建模标准化EMC试验的不确定度
GB/T 6113.402—2006(CISPR16-4-2:2003,IDT)第4-2部分：不确定度、统计学和限值建模测量设备和设施的不确定度
GB/Z6113.403—2007(CISPR16-4-3/TR:2004IDT）第4-3部分：不确定度、统计学和限值建模批量产品的EMC符合性确定的统计考虑GB/Z6113.404—2007(CISPR16-4-4/TR:2003IDT）第4-4部分：不确定度、统计学和限值建模抱怨的统计和限值的计算模型
GB/Z 6113.405(CISPR 16-4-5:2006,IDT)第4-5部分：不确定度、统计学和限值建模替换试验方法的使用条件
注2：表中除GB/T6113.201以外的国家标准名称以制定或修订后发布的标准名称为准本部分等同采用国际标准CISPR16-2-1：2003《无线电骚扰和抗骚度测量设备和测量方法规范第2-1部分：无线电骚扰和抗扰度测量方法传导骚扰测量》，并作了如下编辑性修改：1．根据国际标准前言和引言的内容，重新组织和编写了本部分的前言，取消了引言。2．在第2章“规范性引用文件”中，增加下列引用文件：GB/T4365—2003《电工术语电磁兼容》（IEC60050（161）：1990，IDT）3.在7.3.3.1条基本要求中，国际标准原文为\insertionloss”（插人损耗），在GB/T6113.201中将其改为“插入阻抗”（insertionimpedance），并相应增加一个脚注。4.在第5章说明中，国际标准原文有“absorbingclampsandantennas”（吸收钳及天线），而在该部分中并未出现相关内容，GB/T6113.201将其删去，并相应增加一个脚注。5.CISPR16-2-1:2003第8.4条中，引用了附录D\传导测量时检波器使用的流程图”，本部分将其更正为附录C,并给出了脚注。
本部分与GB/T6113.202—2008、GB/T6113.203—2008和GB/T6113.204—2008组合在—起代替GB/T6113.2—1998(eqVCISPR16-2:1996)。本部分的附录A、附录B、附录C和附录NA为资料性附录。本部分由全国无线电干扰标准化技术委员会提出并归口。本部分由上海电器科学研究所（集团)有限公司负责起草，信息产业部电子工业标准化研究所等参加起草。
本部分主要起草人：寿建霞、陈俐、张君、邢琳、朱文立、林京平、徐立、李邦协。IN

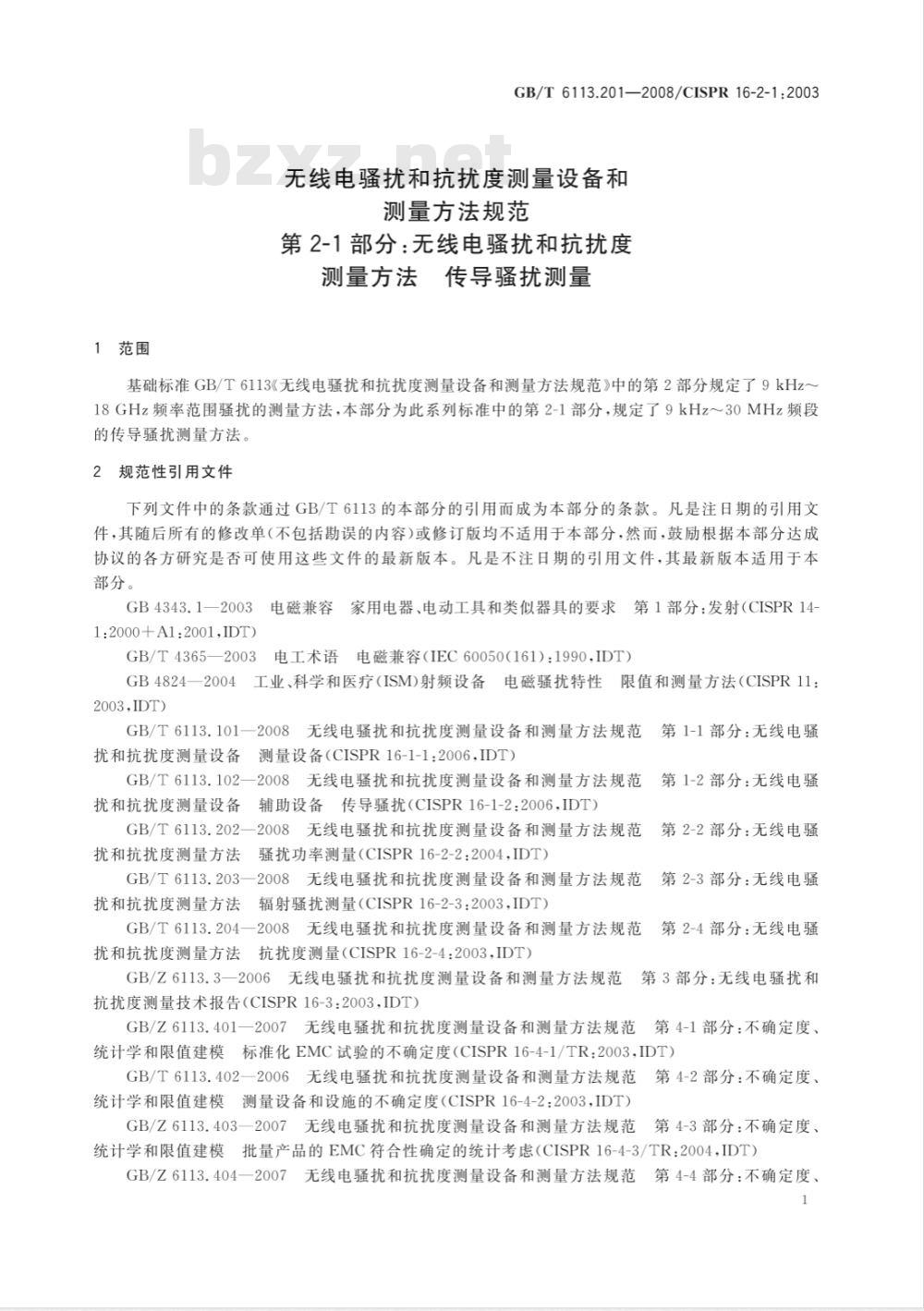

1范围
GB/T6113.201—2008/CISPR16-2-1:2003无线电骚扰和抗扰度测量设备和测量方法规范
第2-1部分：无线电骚扰和抗扰度测量方法传导骚扰测量
基础标准GB/T6113《无线电骚扰和抗扰度测量设备和测量方法规范》中的第2部分规定了9kHz~18GHz频率范围骚扰的测量方法，本部分为此系列标准中的第2-1部分，规定了9kHz～30MHz频段的传导骚扰测量方法。
2规范性引用文件
下列文件中的条款通过GB/T6113的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB4343.1一2003电磁兼容家用电器、电动工具和类似器具的要求第1部分：发射（CISPR141:2000+A1:2001,IDT)
GB/T4365—2003
电工术语电磁兼容（IEC60050（161)：1990，IDT）GB4824一2004工业、科学和医疗（ISM)射频设备电磁扰特性限值和测量方法（CISPR11：2003，IDT）
GB/T6113.101一2008无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分：无线电骚
扰和抗扰度测量设备测量设备（CISPR16-1-1:2006,IDT）GB/T6113.102一2008无线电骚扰和抗扰度测量设备和测量方法规范第1-2部分：无线电骚
扰和抗扰度测量设备
辅助设备传导骚扰（CISPR16-1-2：2006，IDT）GB/T6113.202一2008无线电骚扰和抗扰度测量设备和测量方法规范第2-2部分：无线电骚
扰和抗扰度测量方法
骚扰功率测量（CISPR16-2-2:2004，IDT）第2-3部分：无线电骚
GB/T6113.203一2008无线电骚扰和抗扰度测量设备和测量方法规范辐射骚扰测量（CISPR16-2-3：2003，IDT）扰和抗扰度测量方法车
GB/T6113.204一2008无线电骚扰和抗扰度测量设备和测量方法规范第2-4部分：无线电骚
扰和抗扰度测量方法抗扰度测量（CISPR16-2-4：2003，IDT）GB/Z6113.3—2006无线电骚扰和抗扰度测量设备和测量方法规范范第3部分：无线电骚扰和
抗扰度测量技术报告（CISPR16-3：2003，IDT）GB/Z6113.401一2007无线电骚扰和抗扰度测量设备和测量方法规范第4-1部分：不确定度、
统计学和限值建模标准化EMC试验的不确定度（CISPR16-4-1/TR：2003，IDT）GB/T6113.402一2006无线电骚扰和抗扰度测量设备和测量方法规范第4-2部分：不确定度、统计学和限值建模测量设备和设施的不确定度（CISPR16-4-2：2003，IDT）第4-3部分：不确定度、
GB/Z6113.403一2007无线电骚扰和抗扰度测量设备和测量方法规范统计学和限值建模批量产品的EMC符合性确定的统计考虑（CISPR16-4-3/TR：2004，IDT）GB/Z6113.404一2007无线电骚扰和抗扰度测量设备和测量方法规范第4-4部分：不确定度、1
