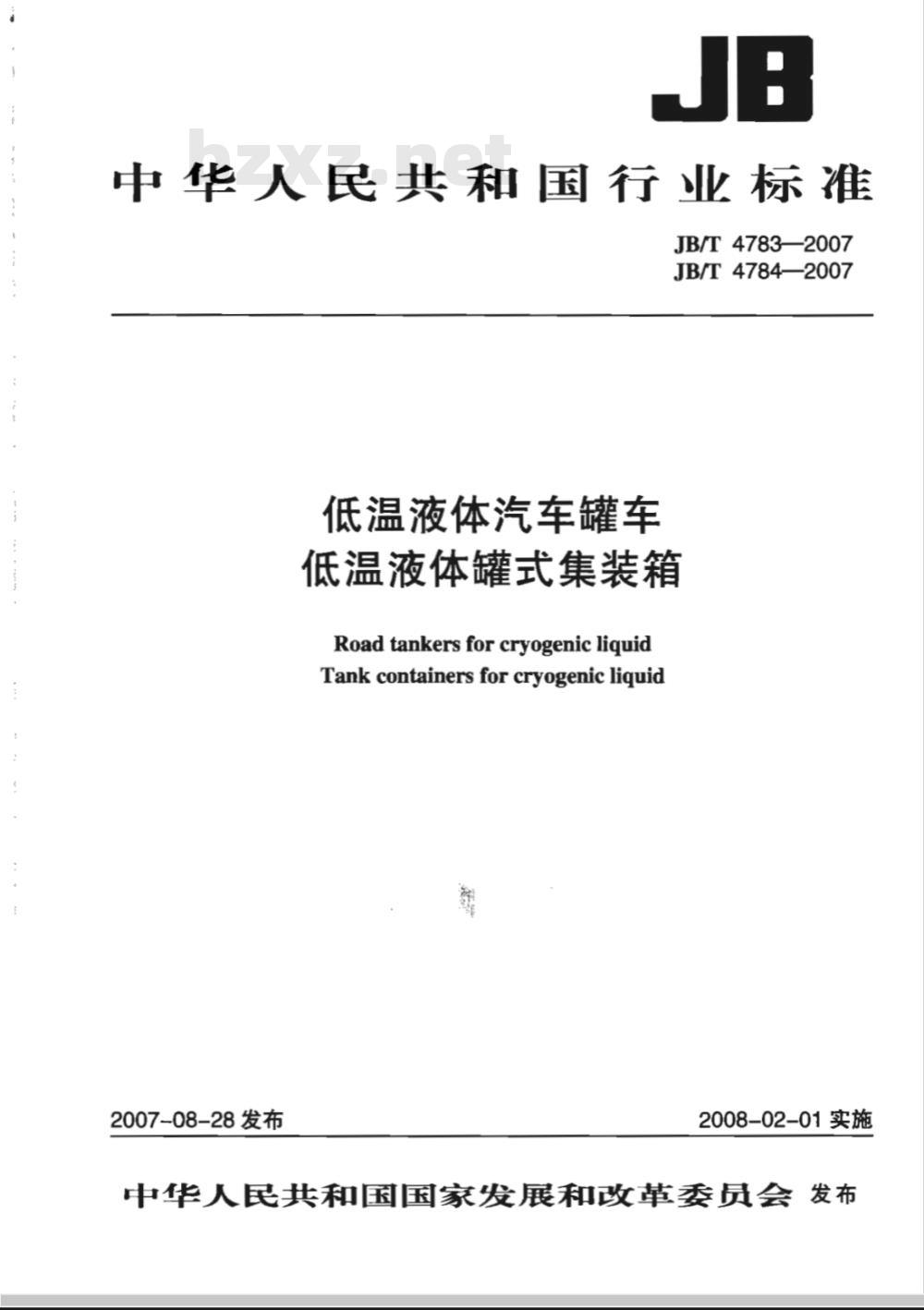

【机械行业标准(JB)】 低温液体汽车罐车

中华人民共和国行业标准
JB/T 4783—2007
JB/T4784—2007
低温液体汽车罐车
低温液体罐式集装箱
Road tankers for cryogenic liquidTank containers for cryogenic liquid2007-08-28发布
2008-02-01实施

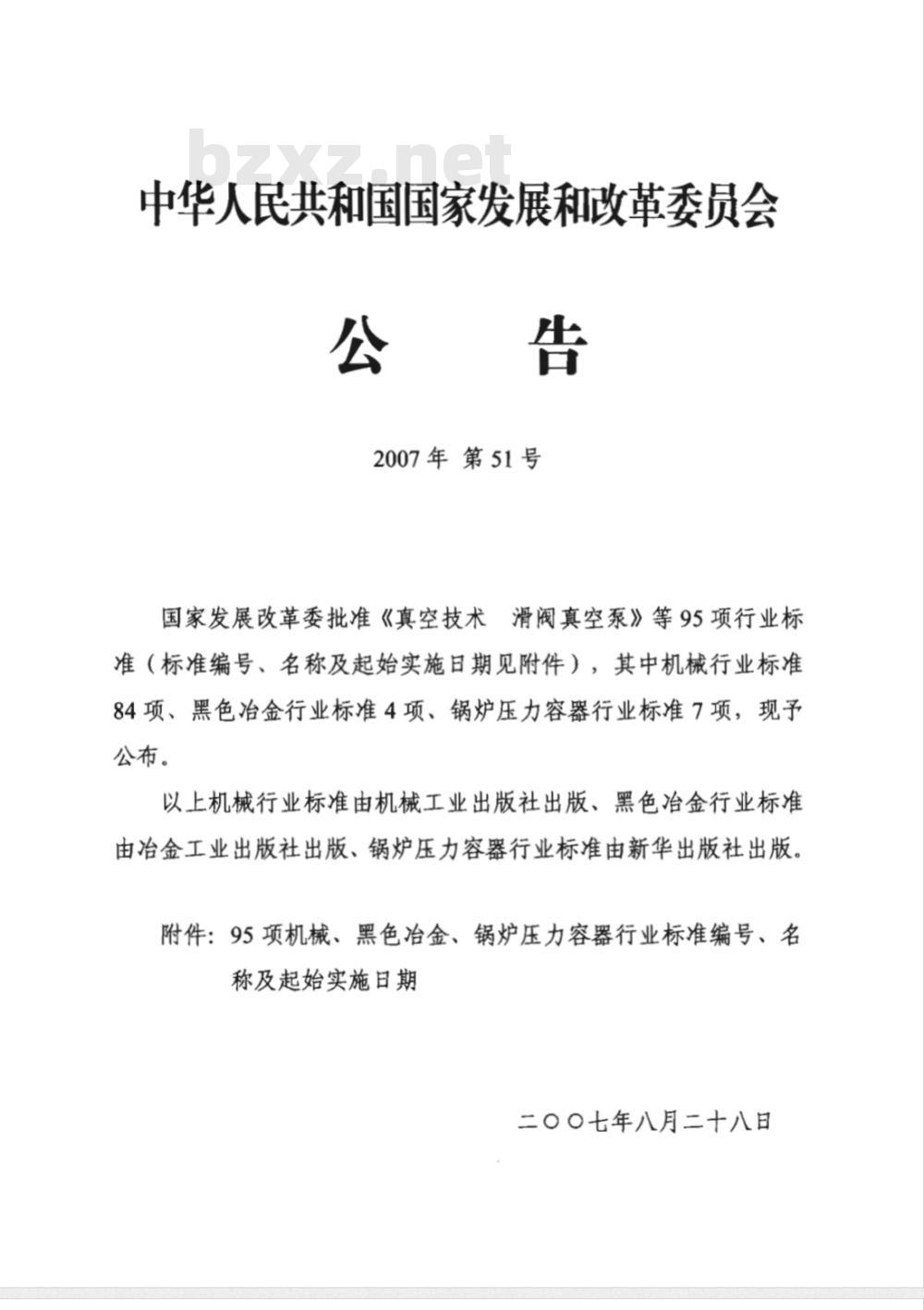

中华人民共和国国家发展和改革委员会发布中华人民共和国国家发展和改革委员会公告
2007年第51号
国家发展改革委批准《真空技术滑阀真空泵》等95项行业标准（标准编号、名称及起始实施日期见附件），其中机械行业标准84项、黑色治金行业标准4项、锅炉压力容器行业标准7项，现子公布。
以上机械行业标准由机械工业出版社出版、黑色冶金行业标准由冶金工业出版社出版、锅炉压力容器行业标准由新华出版社出版，附件：95项机械、黑色冶金、锅炉压力容器行业标准编号、名称及起始实施日期
二〇〇七年八月二十八日

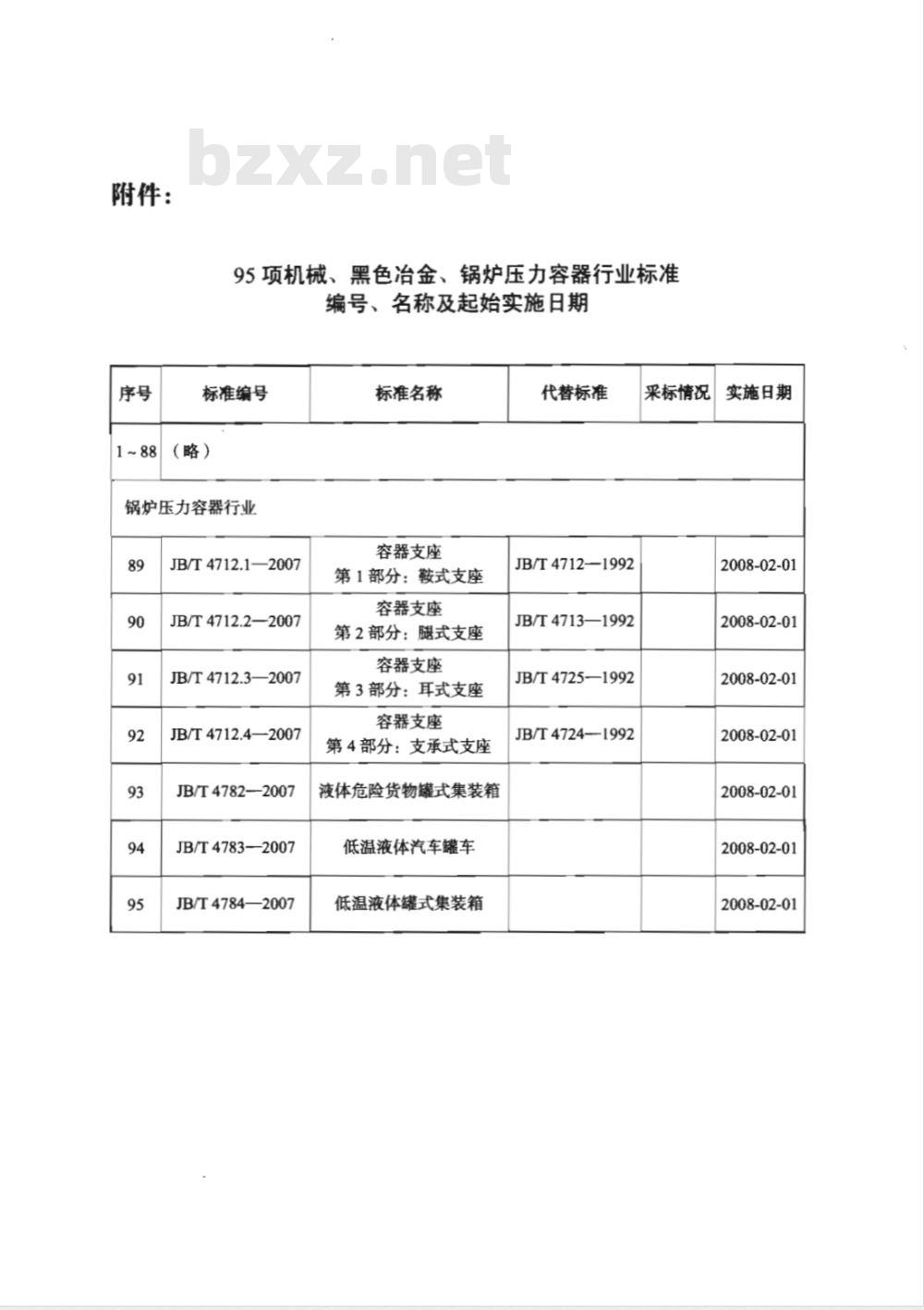

附件：
95项机械、黑色冶金、锅炉压力容器行业标准编号、名称及起始实施日期
标准编号
(略）
锅炉压力容器行业
JB/T4712.1—2007
JB/T4712.2—2007
JB/T4712.3—2007
JB/T4712.4—2007
JB/T4782-2007
JB/T4783-—2007
JB/T4784—2007
标准名称
容器支座
第1部分：鞍式支座
容器支座
第2部分：腿式支座
容器支座
第3部分：耳式支座
容器支座
第4部分：支承式支座
液体危险货物罐式集装箱
低温液体汽车罐车
低温液体罐式集装箱
代替标准
JB/T4712—1992
JB/T4713—1992
JB/T4725—1992
JB/T4724—-1992
采标情况
实施日期
2008-02-01
2008-02-01
2008-02-01
2008-02-01
2008-02-01
2008-02-01
2008-02-01

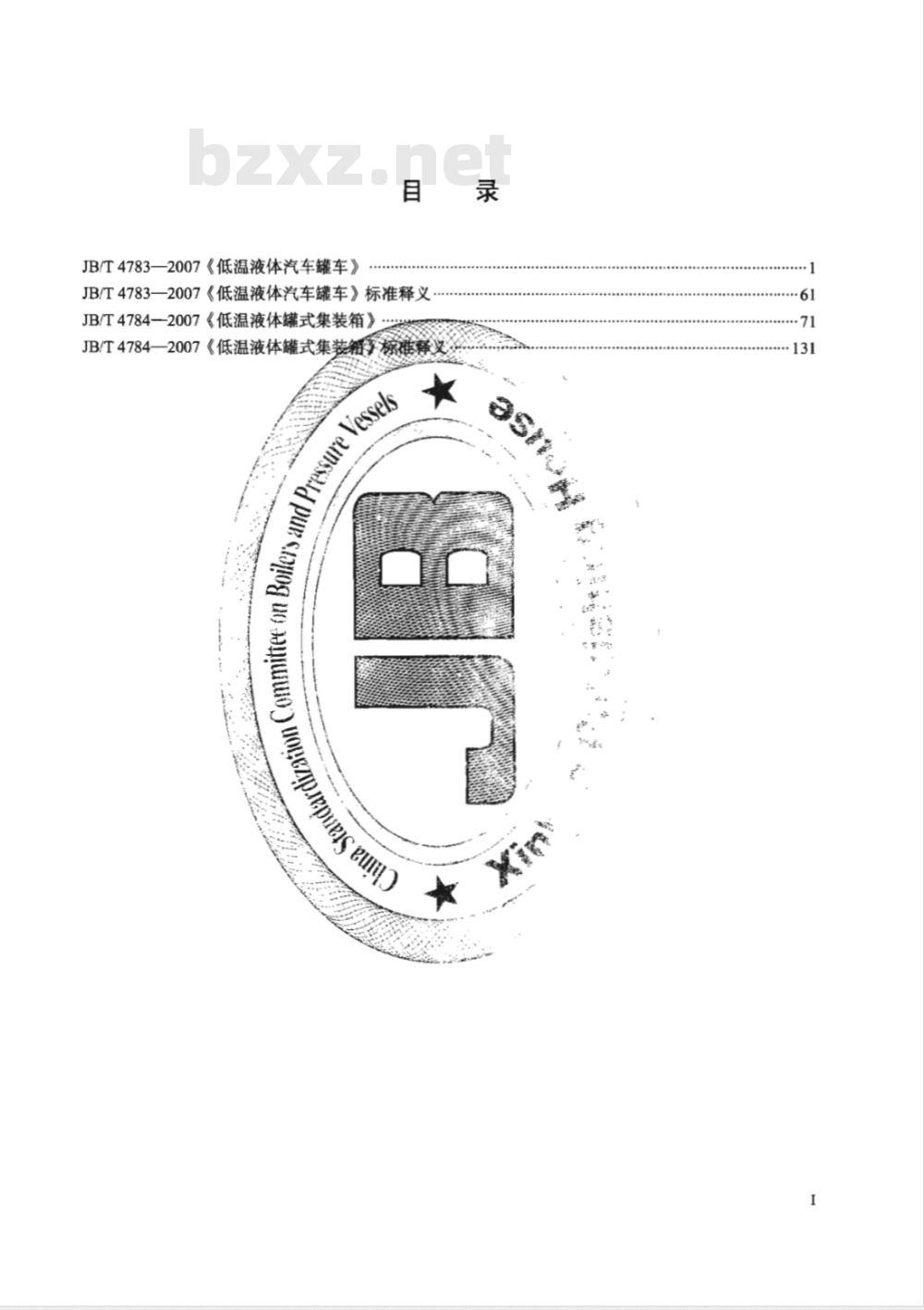

JB/T4783—2007《低温液体汽车罐车》目
JB/T4783—2007《低温液体汽车罐车》标准释义JB/T4784—2007《低温液体罐式集装箱》JB/T4784—2007《低温液体罐式集装箱标准★

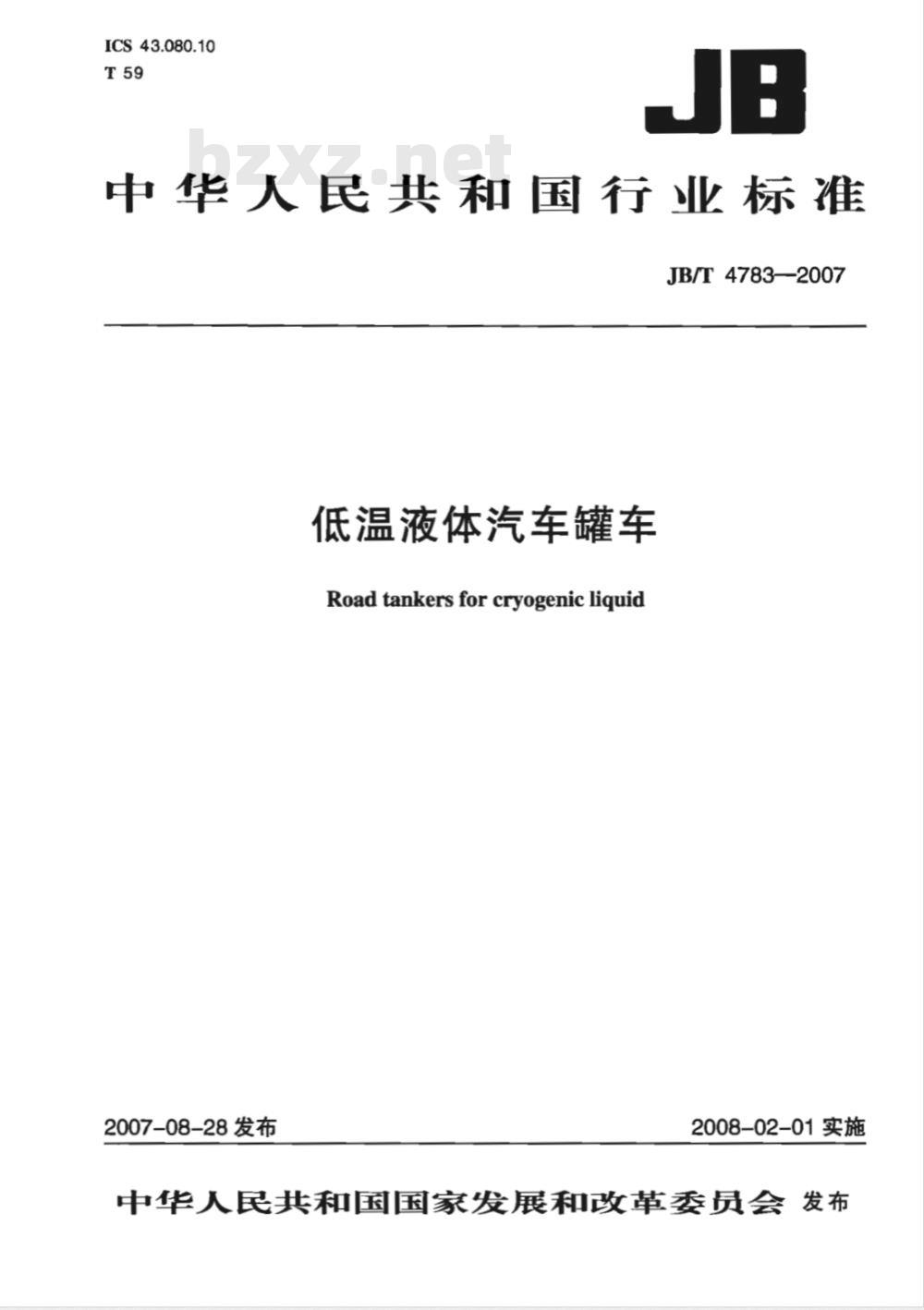

ICS43.080.10
中华人民共和国行业标准
JB/T 4783—2007
低温液体汽车罐车
Roadtankersforcryogenicliquid2007-08-28发布
2008-02-01实施
中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
术语和定义
技术要求.
试验方法
检验规则..
标志、标识
出厂文件
贮存、运输
附录A（规范性附录）
附录B（规范性附录）
附录C（资料性附录）
附录D（资料性附录）
安全泄放装置的设计计算
产品铭牌格式与内容..
产品质量证明书格式与内容
常见低温液体物性参数
JB/T4783—2007
JB/T4783—2007
本标准首次发布。
本标准符合《压力容器安全技术监察规程》、《液化气体汽车罐车安全监察规程》的规定。本标准的附录A、附录B为规范性附录。本标准的附录C、附录D为资料性附录。本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。本标准由全国锅炉压力容器标准化技术委员会移动式压力容器分技术委员会（SC4）组织起草。本标准起草单位：中国国际海运集装箱（集团）股份有限公司、上海化工装备有限公司、上海交通大学、中国特种设备检测研究中心、张家港中集圣达因低温装备有限公司、查特深冷工程系统（常州）有限公司、南通中集罐式储运设备制造有限公司、美国气体化工产品（中国）有限公司、国家低温容器质量监督检验中心、南京航天晨光股份公司压力容器分公司、上海市特种设备监督检验技术研究院、上海杨园压力容器有限公司、四川空分设备（集团）有限公司、兰州真空设备有限责任公司、苏州华福低温容器有限公司。本标准主要起草人：周伟明、马凯、蒋平安、寿比南、唐家雄、陈朝晖、陈文峰、顾安忠、孙洪利、张肇铭、石玉美、王奕、施宝毅、丁建勋、裘承志、徐雄飞、彭平、郭怀东。本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262）负责解释。4
1范围
低温液体汽车罐车
JB/T4783—2007
1.1本标准规定了低温液体汽车罐车（以下简称低温罐车）罐体的技术要求、试验方法、检验规则、标志和标识等要求。
1.2本标准适用于罐体设计压力不小于0.1MPa，容积大于1m的低温罐车，且与定型汽车底盘或半挂车车架永久性连结的真空绝热低温罐车。1.3本标准不适用于有色金属或非金属材料的罐体的设计和制造。1.4对不能用本标准来进行设计的低温罐车罐体，允许采用以下方法设计，但需经全国锅炉压力容器标准化技术委员会评定、认可。a）包括有限元法在内的应力分析；b）验证性试验分析（如实验应力分析、验证性液压试验）；c）用可比的已投人使用的结构进行对比经验设计。1.5用企业标准来进行设计、制造、，试验和检验本产品时，其企业标准的安全技术要求应经全国锅炉压力容器标准化技术委员会的审查。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150
GB/T1220—2007
GB1495
GB/T1804—2000
GB1589
GB/T1591—1994
GB/T3198—2003
GB3531
GB3847
GB/T4606-2006
GB/T4607—2006
GB/T4237—2007
GB4785
GB6654
钢制压力容器
危险货物包装标志
爆破片与爆破片装置
不锈钢棒
汽车加速行驶车外噪声限值及测量方法一般公差未注公差的线性和角度尺寸的公差道路车辆外廊尺寸、轴荷及质量限值低合金高强度结构钢
铝及铝合金箔
低温压力容器用低合金钢钢板
车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法道路车辆半挂车牵引座50号牵引销的基本尺寸和安装、互换性尺寸道路车辆半挂车牵引座90号牵引销的基本尺寸和安装、互换性尺寸不锈钢热轧钢板和钢带
汽车及挂车外部照明和信号装置的安装规定压力容器用钢板
JB/T4783-—2007
GB7258
GB11567.1
GB11567.2
GB12241
GB12242
GB12243
GB/T12536—1990
GB/T12538—2003
GB/T12539—1990
机动车运行安全技术条件
汽车和挂车侧面防护要求
汽车和挂车后下部防护要求
安全阀一般要求
压力释放装置性能试验规范
弹簧直接载荷式安全阀
汽车滑行试验方法
两轴道路车辆微的测定
汽车爬院玻微发方法
GB/T12540—1990
汽银考直径测方法
汽军加连性敏验方法
GB/T12543—1990
速试验方法
GB/T12544—1990
满燃消耗量试验方
GB/T12545.2—2001
GB/T12547—1990
GB/T12548—1990
uoioguo
GB/T12673—1990
GB/T12674—199
GB12676
GB/T12677—190
GB/T12678-1960
GB13392
GB/T13872—200
GB/T13873—1992
GB/T13881—1992
GB/T13550—1992
GB/T14023—2006
GB/T14525—1993
GB/T16958—1997
GB/T18285
GB/T18443.1—2001
GB/T18443.2—2001
GB/T18443.3—2001
GB/T18443.4—2001
GB/T18443.5——2001
JB4185—1986
JB4708
JB/T4709
JB/T4711
有制动wwW.bzxz.Net
薄技术
首璐运输
适挂车
运辈车试验方法
彩/率与挂车之间气制动
筛及其试验方法
车船和电内燃机驱动
波纹金属软算通用技术条伴
包蒙粗双简抗伸聚薄膜
点燃式燃动机气车排气污染物押工况法
低温绝热压力容器试酸方送
低温绝热压力容器试验方法
扰特性
限值和测量方法
抵限及测量方法（双急速法及简易穿积测量
真空度测量
低温绝热压力容器试验方法漏率测量低温绝热压力容器试验方法
低温绝热压力容器试验方法
半挂车通用技术条件
钢制压力容器焊接工艺评定
钢制压力容器焊接规程
压力容器涂敷与运输包装
漏放气速率测量
静态蒸发率测量
JB4727
JB4728
JB/T4730.2
JB/T4730.3
JB/T4730.4
JB/T4730.5
JB4732
JB4744
JB/T4746
JB/T5943—1991
JB/T6804—2006
QC/T252—1998
QC/T310—1999
QC/T484—1999
低温压力容器用碳素钢和低合金钢锻件压力容器用不锈钢锻件
承压设备无损检测第2部分：射线检测承压设备无损检测
第3部分：超声检测
承压设备无损检测
第4部分：磁粉检测
承压设备无损检测第5部分：渗透检测钢制压力容器一分析设计标准
钢制压力容器产品焊接试板的力学性能检验钢制压力容器用封头
工程机械焊接件通用技术
抗震压力表
专用汽车定型试验规程
半挂车支承装置
汽车油漆涂层
《压力容器安全技术监察规程》（1999版）原国家质量技术监督局颁布
《液化气体汽车罐车安全监察规程》（1994版）原劳动部颁布《锅炉压力容器制造监督管理办法》国家质量监督检验检疫总局令第22号JB/T4783—2007
《锅炉压力容器压力管道焊工考试与管理规则》（2002版）国家质量监督检验检疫总局颁布《压力容器压力管道设计单位资格许可与管理规则》（2002版）国家质量监督检验检疫总局颁布3术语和定义
下列术语和定义适用于本标准，GB150中确立的术语和定义也适用于本标准。3.1
低温液体罐车roadtankersforcryogenicliquid用于装运低温液体的车辆，包括单车和半挂车。3.2
低温液体cryogenic liquid
气体的临界温度低于一50℃的液体产品的总称，其中包括已经蒸发的气相组分和在低温下液化的气体。
绝热层thermalinsulation
指内容器与外壳之间的真空夹层部分，填充或不填充绝热材料以降低内容器与外壳之间的传热量。3.4
高真空多层绝热highvacuummulti-layerinsulation在低温罐车的真空夹层空间内设置多个绝热材料间隔的防热插射屏，在使用温度下夹层内的真空度满足本标准对蒸发率的规定所形成的绝热方式。3.5
真空粉末绝热vacuumpowderinsulation在低温罐车的真空夹层空间内充填多孔微粒或纤维绝热材料，在使用温度下夹层内的真空度满足本标准对蒸发率的规定所形成的绝热方式。7
JB/T4783-2007
工作压力operatingpressure
在正常工作情况下（包括装卸过程），内容器顶部可能达到的最高表压力，单位为MPa。3.7
设计压力designpressure
设定的内容器顶部的最高压力，与相应的设计温度一起作为设计载荷条件，其值不低于内容器工作压力，单位为MPa。
计算压力calculatingpressure
在相应设计温度下，用以确定内容器受压元件厚度的压力，其中包括液柱静压力和在装运过程中承受介质惯性力所产生的等效压力等。3.9
等效压力equivalentpressure
低温罐车在运行过程中，由于罐内液体惯性力的影响，介质所产生的液体冲击压力。该压力等于液体惯性力除以内容器有效横截面积。3.10
设计温度designtemperature
设计温度指容器在正常工作情况下，设定的元件的金属温度（沿元件金属截面的温度平均值）。设计温度与设计压力一起作为设计载荷条件。3.11
罐体tank
由内容器、外壳和真空绝热层等组成的低温绝热压力容器。3.12
内容器innervessel
用于装运低温液体的承压容器。3.13
外壳outerjacket
“盛纳内容器，且与内容器组成真空夹层的外部金属壳体。3.14
静态蒸发率staticevaporation
达到90%额定充满率以上，静置达到热平衡后，24h内自然蒸发损失的低温液体质量和内容器常温有效容积下低温液体质量的百分比，换算为标准大气压（1.01325×10°Pa）和环境温度20℃的状态下的蒸发率值，单位为%/d。3.15
封口真空度seal-offvacuumdegree低温罐车在抽真空结束且在常温状态下完成封口时的真空夹层的真空度，单位为Pa。3.16
leakageofvacuuminterspace
真空夹层漏气速率
单位时间内漏入真空夹层的气体量，单位为Pam\/s。8
