【机械行业标准(JB)】 容器支座 第1部分 鞍式支座

ics 23

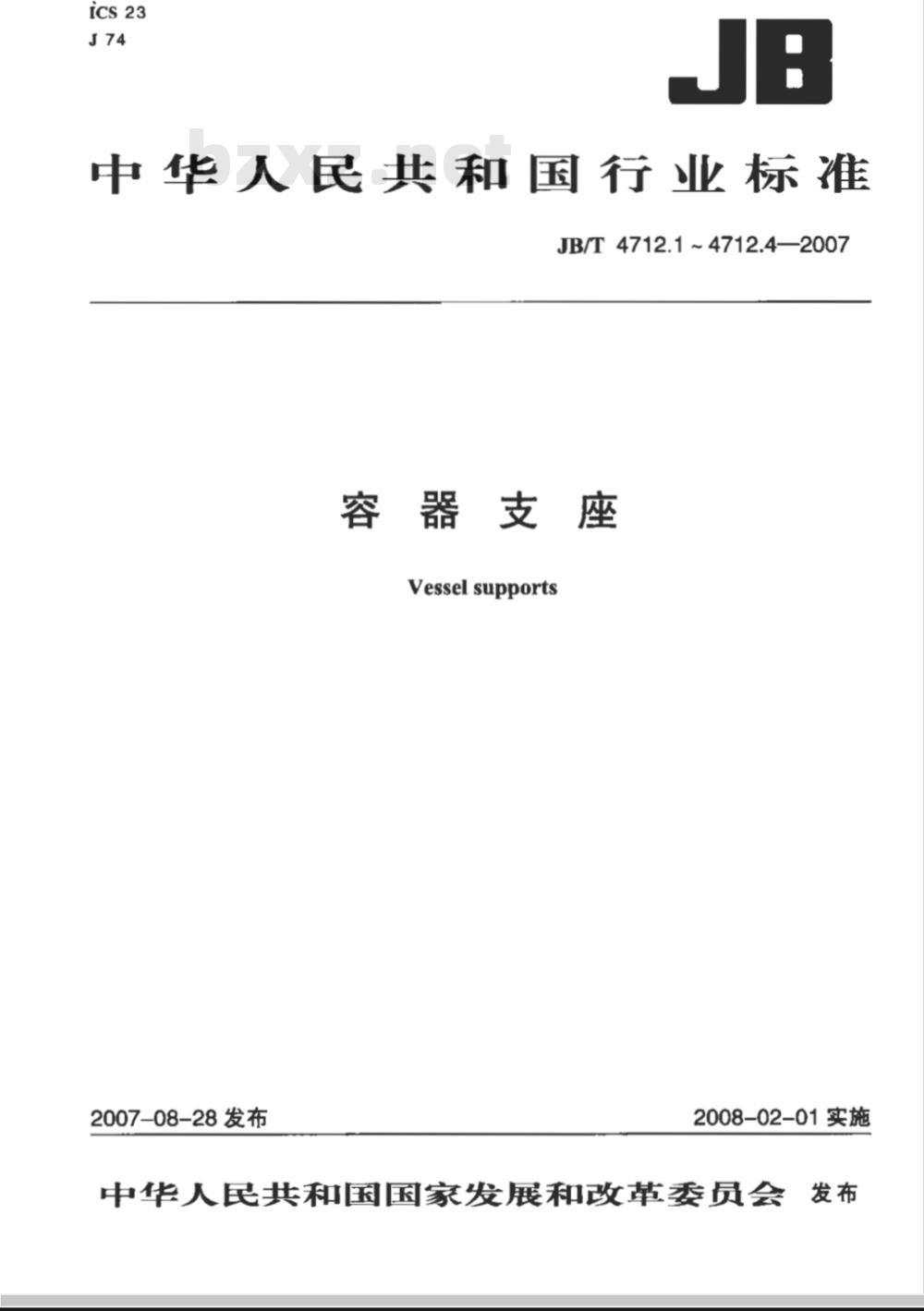

中华人民共和国行业标准　
JB/T4712.14712.4—2007
容器支座
Vessel supports
2007-08-28 发布
2008-02-01实施

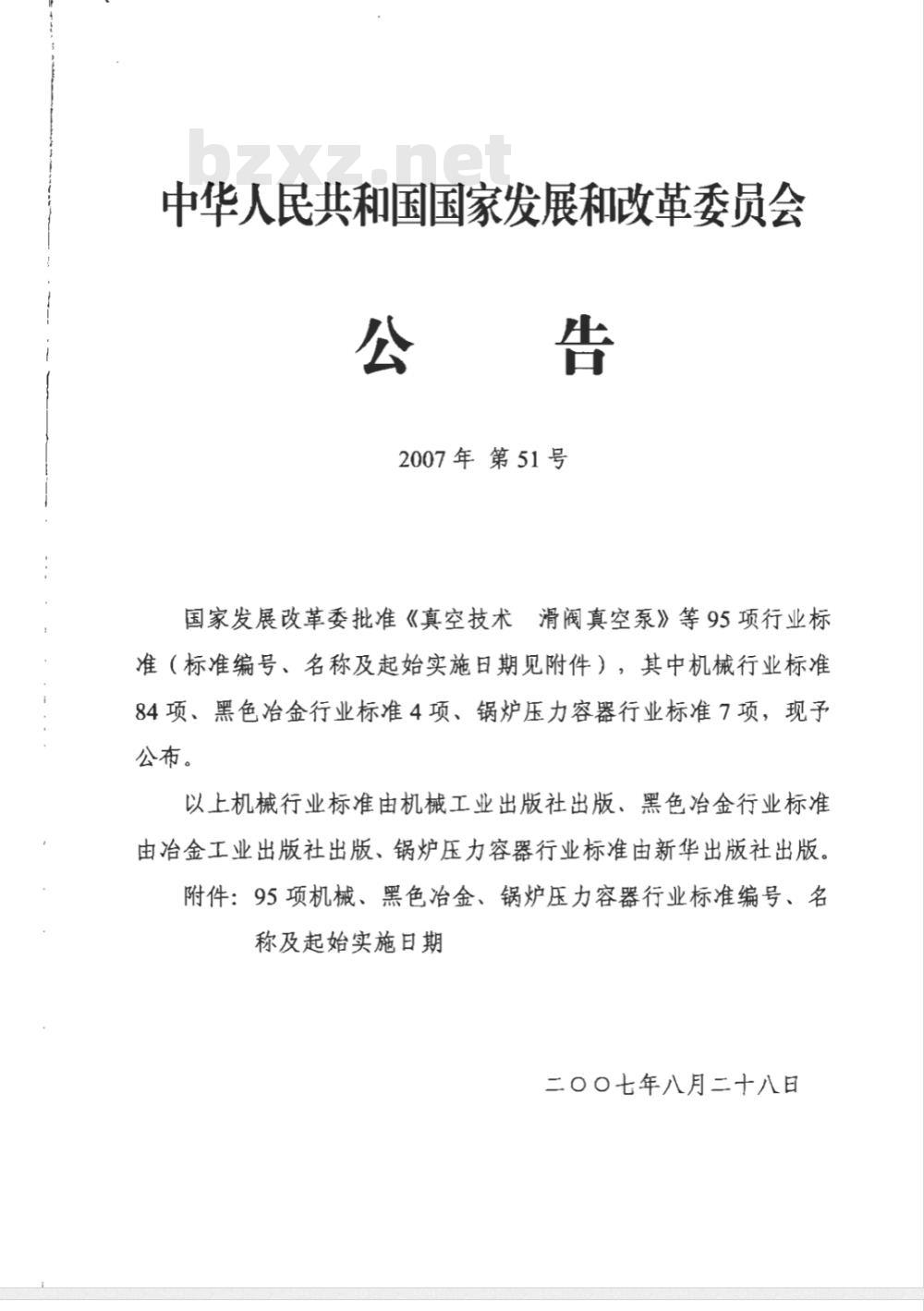

中华人民共和国国家发展和改革委员会发布中华人民共和国国家发展和改革委员会公告
2007年第51号
国家发展改革委批准《真空技术滑阀真空泵》等95项行业标准（标准编号、名称及起始实施日期见附件），其中机械行业标准84项、黑色冶金行业标准4项、锅炉压力容器行业标准7项，现予公布。
以上机械行业标准由机械工业出版社出版、黑色冶金行业标准由冶金工业出版社出版、锅炉压力容器行业标准由新华出版社出版。附件：95项机械、黑色冶金、锅炉压力容器行业标准编号、名称及起始实施日期
二〇〇七年八月二十八日

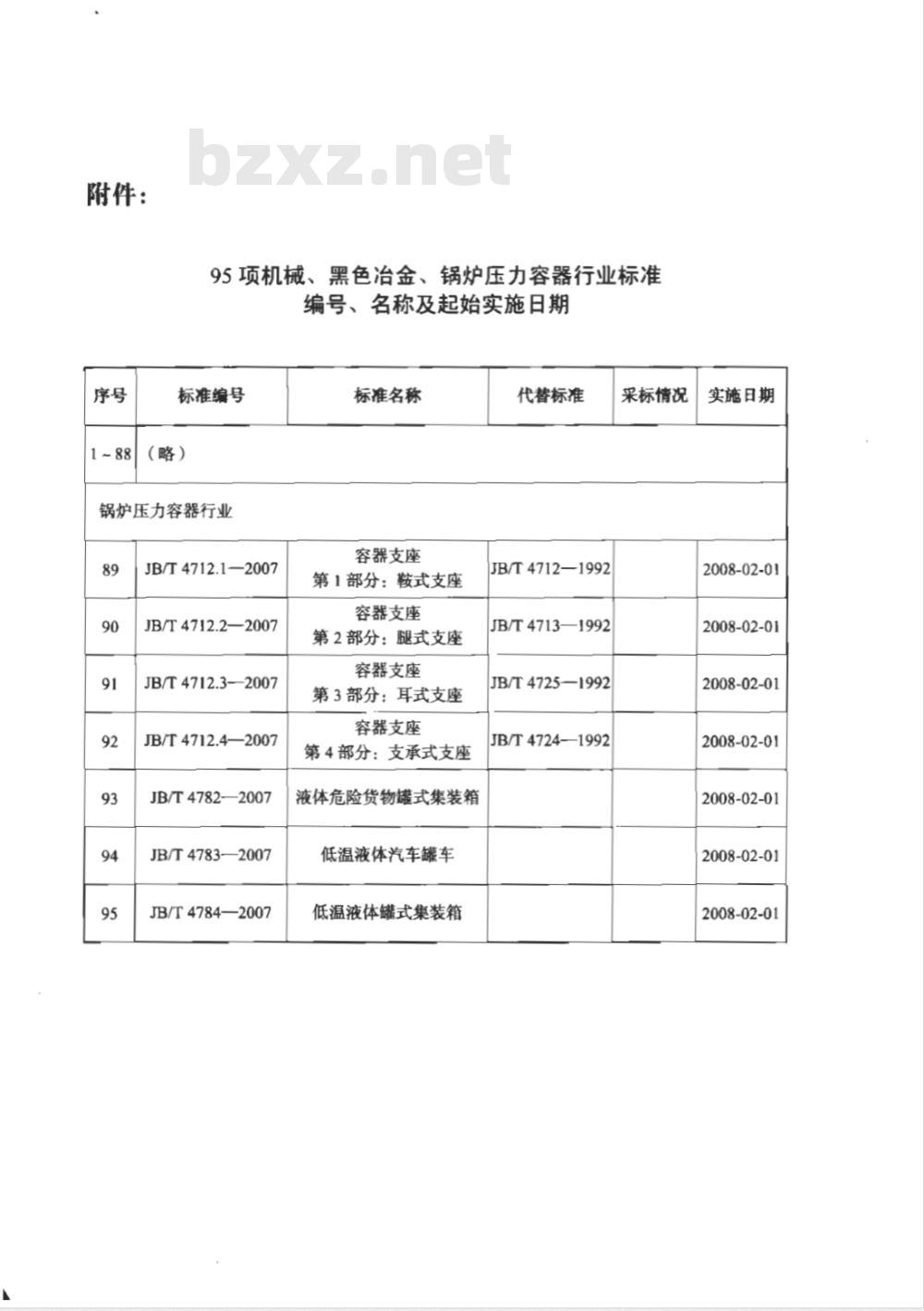

附件：
95项机械、黑色冶金、锅炉压力容器行业标准编号、名称及起始实施日期
标准编号
（略）
锅炉压力容器行业
JB/T4712.1—2007
JB/T4712.2—2007
JB/T4712.3—2007
JB/T4712.4—2007
JB/T4782—2007
JB/T4783—2007
JB/T4784—2007
标准名称
容器支座
第1部分：鞍式支座
容器支座
第2部分：腿式支座
容器支座
第3部分：耳式支座
容器支座
第4部分：支承式支座
液体危险货物罐式集装箱
低温液体汽车罐车
低温液体罐式集装箱
代替标准
JB/T4712—1992
JB/T4713—1992
JB/T4725—1992
JB/T4724—1992
采标情况
实施日期
2008-02-01
2008-02-01
2008-02-01
2008-02-01
2008-02-01
2008-02-01
2008-02-01

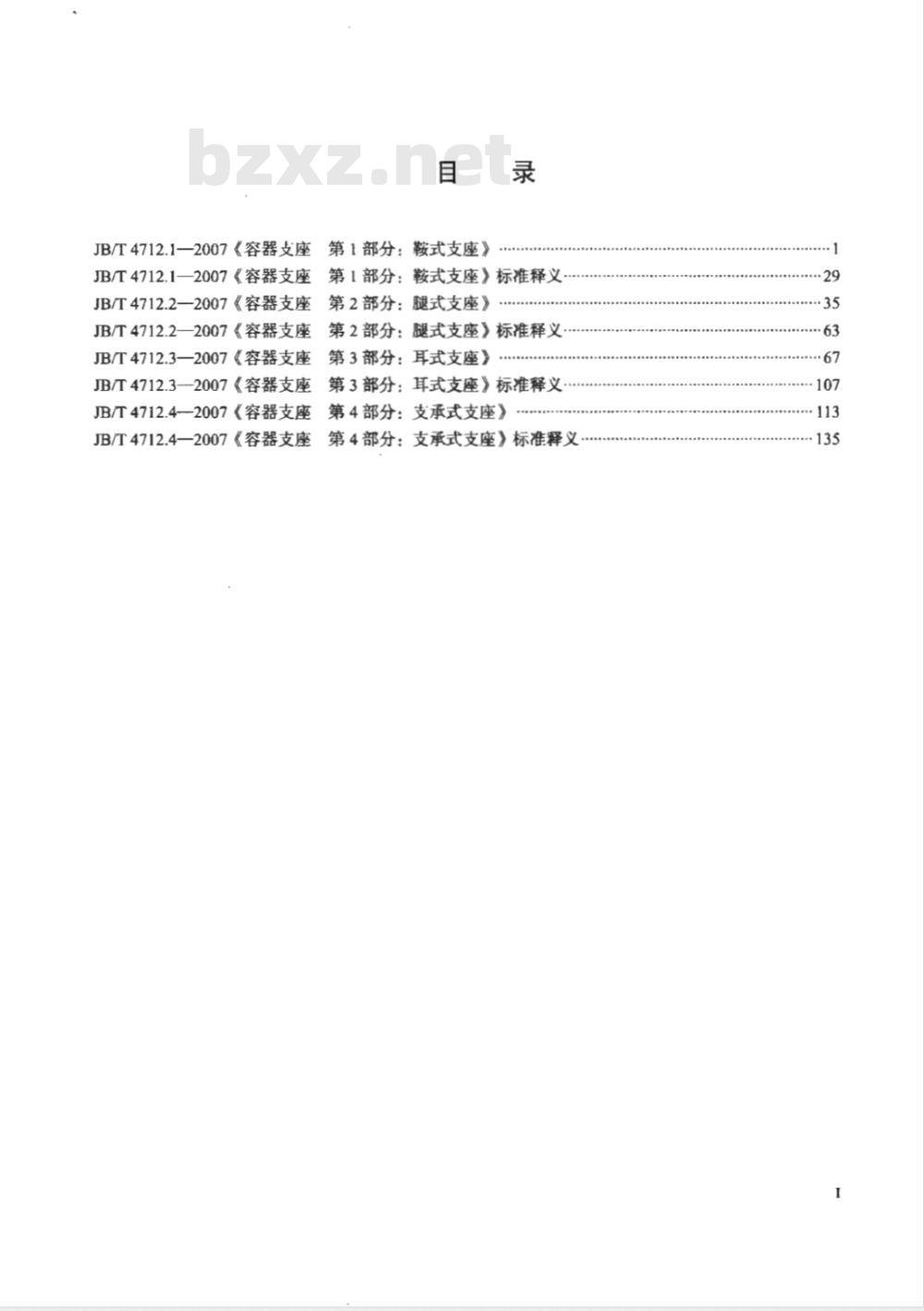

JB/T4712.1—2007《容器支座
JB/T4712.1—2007《容器支座
JB/T4712.2—2007《容器支座
JB/T4712.2—2007《容器支座
JB/T4712.3—2007《容器支座
JB/T4712.3—2007《容器支座
JB/T4712.4——2007《容器支座JB/T4712.4—2007《容器支座
第1部分：鞍式支座》
第1部分：鞍式支座》标准释义，第2部分：腿式支座》
第2部分：腿式支座》标准释义
第3部分：耳式支座》
第3部分：耳式支座》标准释义
第4部分：支承式支座》
第4部分：支承式支座》标准释义·29

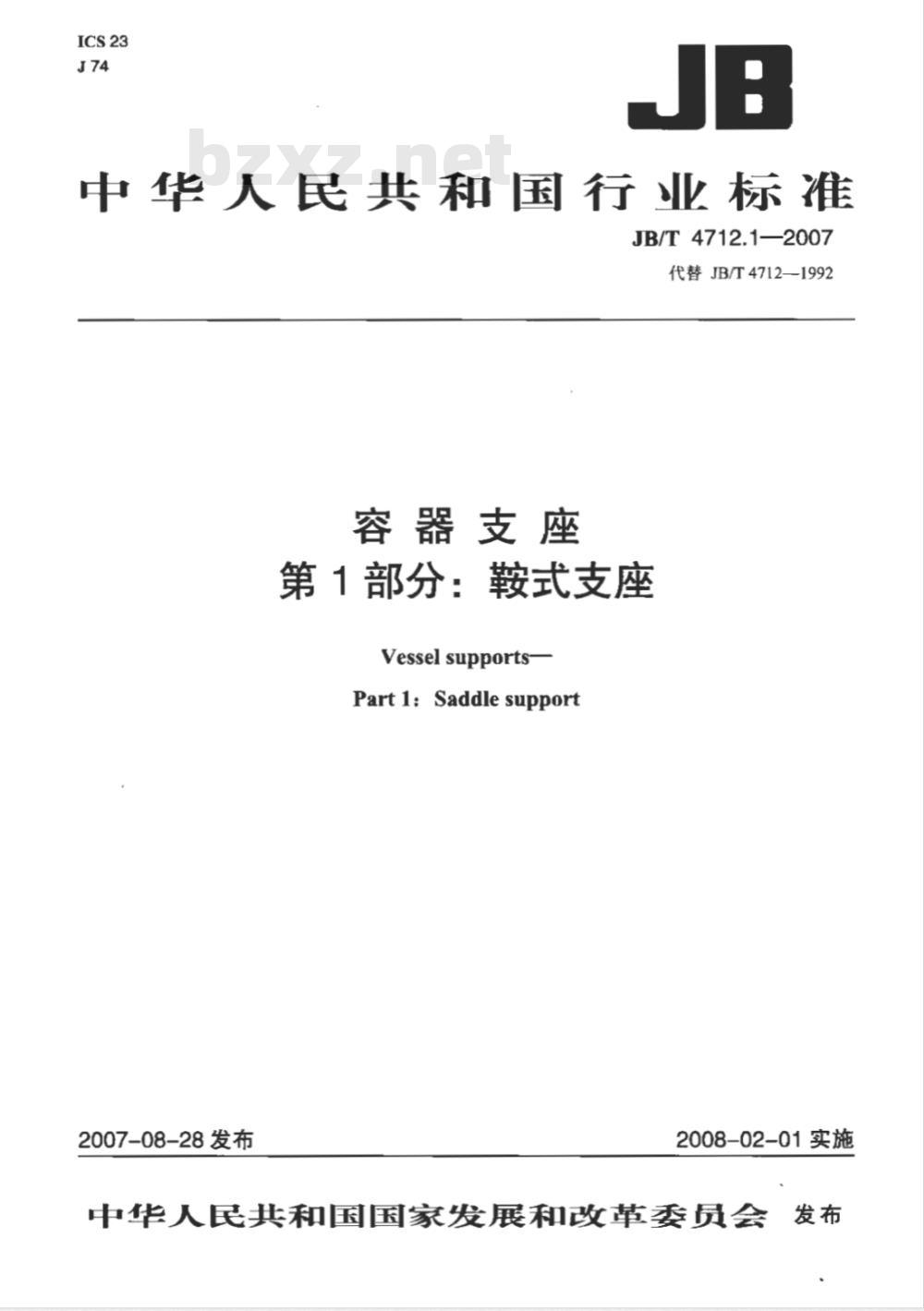

中华人民共和国行业标准
JB/T4712.1—2007
代替JB/T4712—1992
容器支座
第1部分：鞍式支座
Vessel supports-
Part1：Saddle support
2007-08-28发布
2008-02-01实施
中华人民共和国国家发展和改革委员会发布前言·
规范性引用文件，
型式特征
系列参数及尺寸..
5材料·
标记·
制造技术要求.
选用·
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
滑动鞍座螺栓孔长度
超过标准高度的鞍式支座允许载荷鞍式支座基础垫板尺寸
JB/T4712.1—2007
··21
JB/T4712.1—2007
JB/T4712《容器支座》分为4个部分：第1部分：鞍式支座（JB/T4712.1)；第2部分：腿式支座（JB/T4712.2）；第3部分：耳式支座（JB/T4712.3）；第4部分：支承式支座（JB/T4712.4）。本部分是JB/T4712的第1部分。本部分代替JB/T4712一1992。本部分与JB/T4712一1992相比，主要变化如下：增加DN1000mm~1400mm的150°包角的鞍座系列；增加垫板及相应筋板宽度；
增加鞍座在使用温度等于或低于－20℃时的选材考虑；取消JB/T4712—1992中的8.2。
本部分的附录A、附录B和附录C为资料性附录。本部分由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。本标准由原全国乐力容器标准化技术委员会设计分会组织起草并审查。本部分起草单位：东华工程科技股份有限公司。本部分主要起草人：谢萌、盛志伟、刘吉祥本部分由全国锅炉压力容器标准化技术委员会（SAC/TC262）负责解释。本部分所代替标准的历次版本发布情况为：JB/T4712—1992。
1范围
容器支座免费标准bzxz.net
第1部分：鞍式支座
JB/T4712.1—2007
1.1本部分规定了鞍式支座的结构型式、系列参数尺寸、允许载荷、材料及制造、检验、验收和安装技术要求。
1.2本部分适用于双支点支承的钢制卧式容器的鞍式支座。对多支点支承的卧式容器鞍式支座其结构型式和结构尺寸亦可参照本标准使用。1.3本部分鞍式支座设计条件：
a）设计温度：200℃；
b）地震设防烈度：8度（Ⅱ类场地土）。2规范性引用文件
下列文件中的条款通过JB/T4712本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T985
GB/T1804
3型式特征
气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式及尺寸一般公差未注公差的线性和角度尺寸的公差鞍式支座分为轻型（代号A）、重型（代号B）两种。重型鞍式支座按制作方式、包角及附带垫板情况分五种型号，各种型号的鞍式支座结构特征见表1。
型式特征
筋板数
适用公称直径DN
1000-2000
2100~4000
159-426
300~450
500~900
1000-2000
2100~4000
1000~2000
2100~4000
支座尺寸
（见图、表）
图1、表2
图2、表3
图3、表4
图3、表5
图4、表6
图5、表7
图6、表8
图7、表9
图8、表10
JB/T4712.1—2007
BIⅢI
表1(续）
筋板数
适用公称直径DN
159~426
300~450
500-900
159~426
300~450
500~900
159~426
300~450
500~900
鞍式支座分固定式（代号F）和滑动式（代号S）两种安装形式。系列参数及尺寸
轻型（A型）鞍式支座
支座尺寸
（见图、表）
图3、表4
图3、表5
图4、表6
图3、表4
图3、表5
图4、表6
图3、表4
图3、表5
图4、表6
4.1.1DN1000mm~2000mm、120°包角轻型带垫板鞍式支座结构和尺寸应符合图1和表2规定。D/2
排气孔中16
2xΦ24
配M20螺栓
配M10螺栓
JB/T4712.1—2007
JB/T4712.1—2007
4.1.2DN2100mm~4000mm、120°包角轻型带垫板鞍式支座结构和尺寸应符合图2和表3规定。排气孔16
配M10螺栓
