【国家标准(GB)】硬质直方体运输包装尺寸系列

本网站发布时间： 2024-07-01 02:50:04

GB/T4892-2008
已作废

基本信息

标准号：
GB/T 4892-2008
标准名称：
硬质直方体运输包装尺寸系列
标准类别：
国家标准(GB)
英文名称：
Dimensions of rigid rectangular packages—Transport [aclages
标准状态：
已作废
发布日期：
2008-02-01
实施日期：
2008-07-01
作废日期：
2021-10-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
487.79 KB

标准分类号

标准ICS号：
货物的包装和调运>>55.020货物的包装和调运综合
中标分类号：
综合>>标志、包装、运输、贮存>>A80标志、包装、运输、贮存综合

关联标准

替代情况：
替代GB/T 4892-1996
采标情况：
ISO 3394:1984 NEQ

出版信息

出版社：
中国标准出版社
书号：
155066·1-30972
页数：
7页
标准价格：
14.0 元
出版日期：
2008-04-01
计划单号：
20060354-T-469

其他信息

首发日期：
1985-01-28
起草人：
熊才启、汪炜、王利、张锦、梅建
起草单位：
交通部科学研究院、中国包装联合会、铁道部标准计量研究所、中化化工标准化研究所
归口单位：
全国包装标准化技术委员会
提出单位：
中国国家标准化管理委员会
发布部门：
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
主管部门：
国家标准化管理委员会
相关标签：
硬质运输包装尺寸

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了用纸、木、塑、金属等各种材质包装的硬质直方体运输包装最大的平面尺寸。本标准适用于公路、铁路和水路运输单货物的运输包装件。非单货物的运输包装件可参照执行。 GB/T 4892-2008 硬质直方体运输包装尺寸系列 GB/T4892-2008
本标准规定了用纸、木、塑、金属等各种材质包装的硬质直方体运输包装最大的平面尺寸。本标准适用于公路、铁路和水路运输单货物的运输包装件。非单货物的运输包装件可参照执行。
本标准对应于ISO3394:1984《硬质直方体运输包装尺寸系列》(英文版)。本标准与ISO3394:1984的一致性程度为非等效,主要差异如下:
---删除了不适合1200 mm×1000 mm 单元货物排列的1200 mm×800 mm、1200 mm×600mm、1200mm×400mm、800mm×600mm 四个平面尺寸及其排列图;
---增加了550mm×366mm 运输包装件的包装模数尺寸、平面尺寸及其排列图。
本标准代替GB/T4892-1996《硬质直方体运输包装尺寸系列》。本标准与GB/T4892-1996相比主要变化如下:
---将范围中硬质直方体运输包装件的平面尺寸修改为硬质直方体运输包装件最大的平面尺寸(见第1章);
---将原理中运输包装件的平面尺寸,可通过用整数去乘或除以模数尺寸600 mm×400 mm而得到;或以包装单元货物尺寸为基础,用分割的方法,排列计算出修改为运输包装件的平面尺寸,可通过用整数去乘或除包装模数尺寸求得(见第4章);
---将单元货物尺寸:1200mm×1000mm、1200mm×800mm、1140mm×1140mm,修改为1200mm×1000mm、1100mm×1100mm(见第6章);
---删除了不适合1200 mm×1000 mm 单元货物排列的1200 mm×800 mm、1200 mm×600mm、1200mm×400mm、800mm×600mm 四个平面尺寸及其排列图(见表1、图1);
---删除了1140mm×1140mm 单元货物分割尺寸及其排列图;
---增加了550mm×366mm 运输包装件的包装模数尺寸、平面尺寸及其排列图(见表2、图2)。
本标准由中国国家标准化管理委员会提出。
本标准由全国包装标准化技术委员会(SAC/TC49)归口。
本标准起草单位:交通部科学研究院、中国包装联合会、铁道部标准计量研究所、中化化工标准化研究所。
本标准主要起草人:熊才启、汪炜、王利、张锦、梅建。
本标准所代替标准的历次版本发布情况为:
---GB/T4892-1996。
GB/T15233 包装单元货物尺寸(GB/T15233-2008,ISO3676:1983,MOD)

标准内容

部分标准内容：

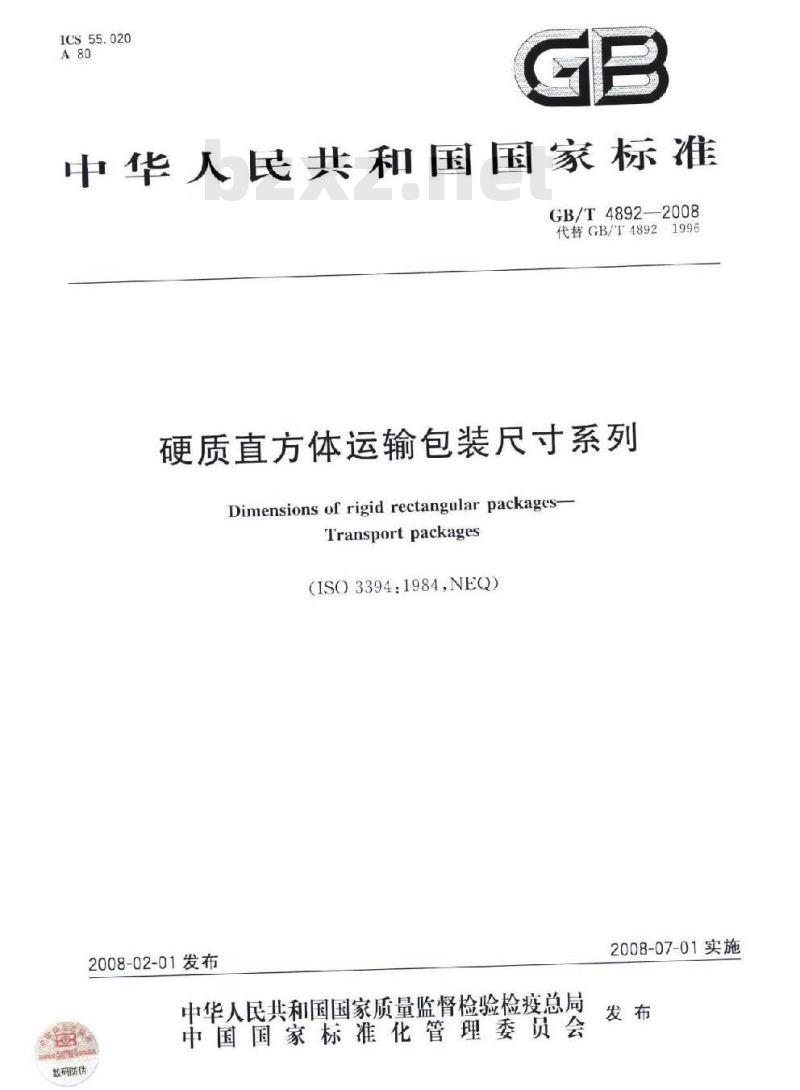

ICS55.020
中华人民共和国国家标准
GB/T4892—2008
代替GB/T48921996
硬质直方体运输包装尺寸系列
Dimensions of rigid rectangular packages-Transportpackages
(ISO3394:1984,NEQ)
2008-02-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2008-07-01实施
GB/T4B92—2008

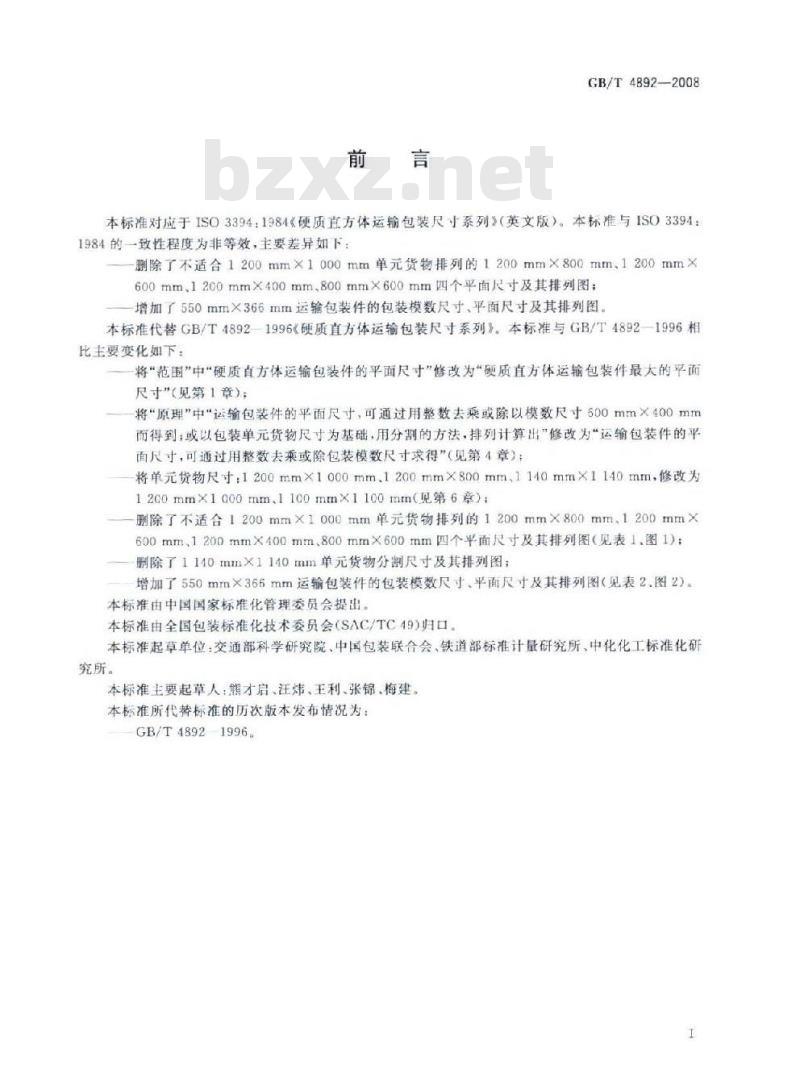

本标准对应于ISO3394：1984《硬质直方体运输包装尺寸系列》（英文版）。本标准与ISO3394：1984的一致性程度为非等效，主要差异如下除了不适合1200mm×1000mm单元货物排列的1200mm×800mm1200mm×600mm，1200mm×400mm.800mm×600mm四个平面尺寸及其排列图；增加了550mm×366mm运输包装件的包装模数尺寸，平面尺寸及其排列图本标准代替GB/T4892-1996《硬质直方体运输包装尺寸系列。本标准与GB/T4892-1996相比主要变化如下：
将“范围”中“硬质直方体运输包装件的平面尺寸”修改为“硬质直方体运输包装件最大的平面尺寸”（见第1章）
将“原理\中\运输包装件的平面尺寸，可通过用整数去乘或除以模数尺寸600mm×400mm而得到；或以包装单元货物尺寸为基础，用分割的方法，排列计算出”修改为“运输包装件的平面尺寸，可通过用整数去乘或除包装模数尺寸求得”（见第4章）将单元货物尺寸：1200mm×1000mm.1200mm×800mm.1140mm×1140mm，修改为1200mm×1000mm.11c0mm×1100mm（见第6章）：删除了不适合1200mm×1000mm单元货物排列的1200mm×800mm.1200mm×600mm，1200mm×400mm.800mm×600mm四个平面尺寸及其排列图（见表1、图1）；删除了1140mm×1140mm单元货物分割尺寸及其排列图；增加了550mm×366mm运输包装件的包装模数尺寸、平面尺寸及其排列图（见表2、图2）。本标准由中国国家标准化管理委员会提出。本标准由全国包装标准化技术委员会（SAC/TC49)归口。本标准起草单位：交通部科学研究院、中国包装联合会、铁道部标准计量研究所、中化化工标准化研究所。
本标准主要起草人：熊才启、汪炜、王利、张锦、梅建本标准所代替标准的历次版本发布情况为：GB/T4B892-1996。

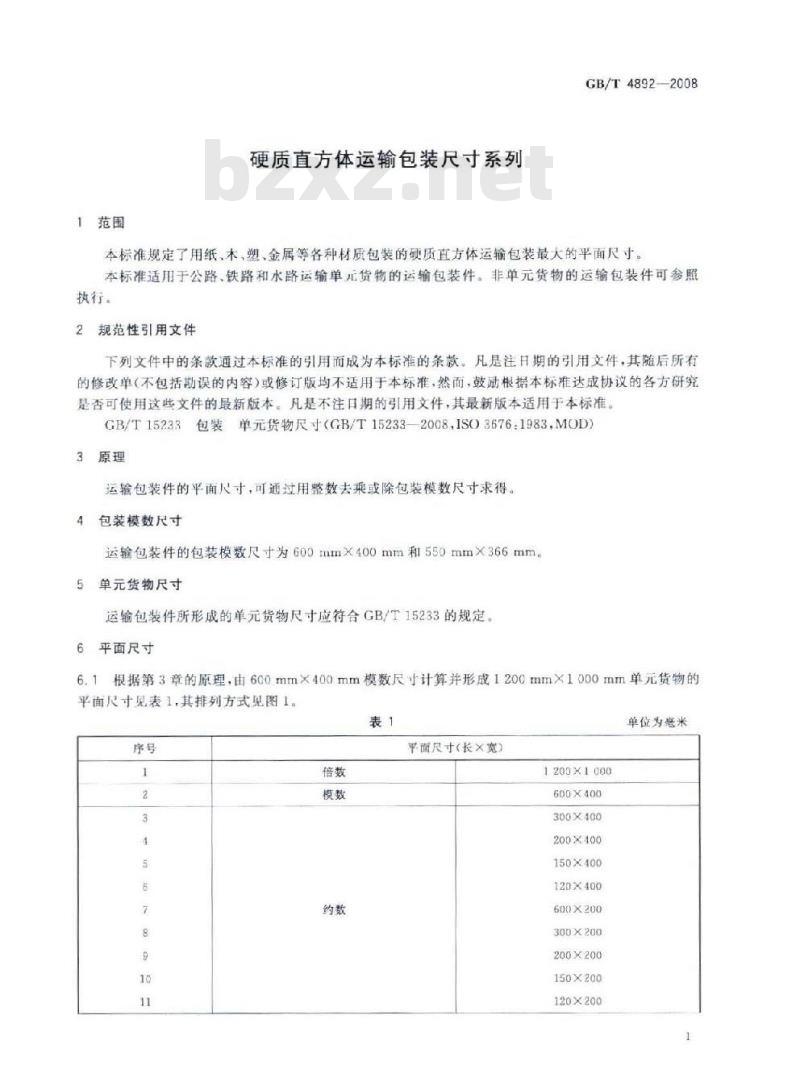

1范围Www.bzxZ.net
硬质直方体运输包装尺寸系列
GB/T4892—2008
本标准规定了用纸，木、塑、金属等各种材质包装的硬质直方体运输包装最大的平面尺寸。本标准适用于公路、铁路和水路运输单元货物的运输包装件。非单元货物的运输包装件可参照执行。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T15233包装单元货物尺寸（GB/T15233—2008，SO3676:1983，MOD）3原理
运输包装件的平面尺寸，可通过用整数去乘或除包装模数尺寸求得。4包装模数尺寸
运输包装件的包装模数尺寸为600mm×400mm和550mm×366mm5单元货物尺寸
运输包装件所形成的单元货物尺寸应符合GB/T15233的规定。6平面尺寸
6.1根据第3章的原理，由600mm×400mm模数尺寸计算并形成1200mm×1000mm单元货物的平面尺寸见表1，其排列方式见图1。表1
平面尺寸（长×宽）
1200X1000
600X400
300X400
200X400
150×400
120X400
600X200
300X200
200×200
150X200
120×200
单位为意米
GB/T4892—2008
表1(纹）
平面尺寸（长×宽）
600X133
300X133
205X133
150×133
120×133
609X100
300X100
单位为毫米
203X100
150X100
根据第3章的原理.由
550mm×366mm模数尺寸计算并形成1100mm×/100mm单元货物的6.2
式见图2
平面尺寸见表2.其排
平面后寸（长×宽
1100X110
110×55
1106X36
550X366
275X36
137×66
110956
50×183
275X183
183X183
137X183
110X183
550X122
275X122
183×122
137X122
11ox122
单位为君米
1200x100
a）倍数
150X400
120×400
600×200
150×200
120×200
e）约数尺寸
600×133
00X133
200×133
120×133
GB/T4892—2008
单位为毫米
600×100
300x100
200×100
150×100
120×100
图1由600mm×400mm模数尺寸计算并形成1200mm×1000mm单元货物的平面尺寸排列
GB/T4892-2008
1100×1100
1103x366
1103X550
4）倍数尺寸
550×366
b）模数尺
275×366
183X366
137×365
110×366
550×183
275×183
183X183
137X183
110×183
e）约数尺寸
图2由550mm×366mm模数尺寸计算井形成1100mm×1100mm单元货物的平面尺寸排列
单位为落米
550×122
275×122
183X122
137×122
110×122
高度尺寸
运输包装件的高度尺寸可自行选定，GB/T4892—2008
GB/T4892-2008
中华人民共和
国家标
硬质直方体运输包装尺寸系列
GB/T48922008
中国标准出版社出版发行
北京复兴们外三里河北街16号
邮政编码：100013
网址spc.net.cn
电话：6852394668517548
中国标雅出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
0.75字数11千字
2008年4月第一版
2008年1月第一次印刷
书号：155066-1-90972
定价14.00元
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010）68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
