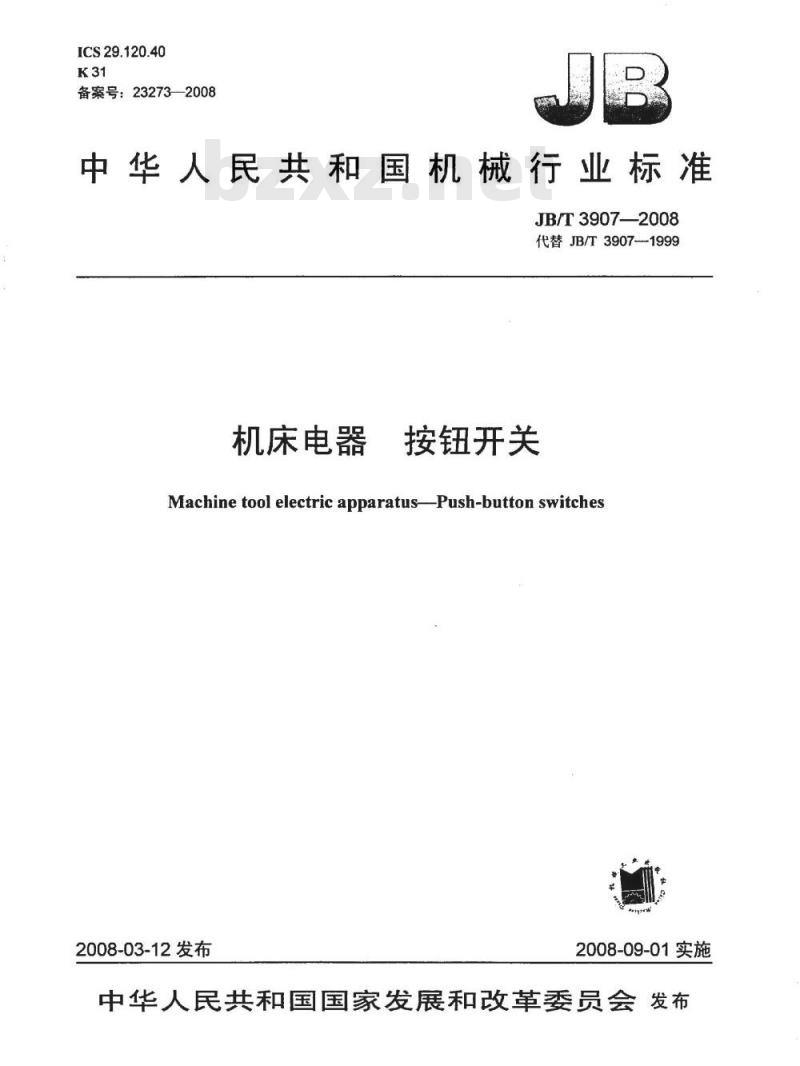

【机械行业标准(JB)】 机床电器 按钮开关

ICS29.120.40
备案号：23273—2008
中华人民共和国机械行业标准
JB/T39072008
代替JB/T3907--1999
机床电器
按钮开关
Machinetool electric apparatusPush-button switches2008-03-12发布
2008-09-01实施
中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
3术语和定义
4分类..
4.1操动器..
4.2触头元件，
5.1特性概述
按钮开关的型式
按钮开关的额定值和极限值
按钮开关的使用类别.
相邻触头元件在电气上是否分开5.5
6产品的有关资料
资料的内容
安装、操作和维修说明
包装，
正常使用、安装和运输条件
正常使用条件
安装条件，
安装维修和使用说明书
7.4运输、存
8结构和性能要求
8.1结构要求
8.2性能要求，
9试验
9.1基本要求.
验证结构要求
验证性能要求.
附录A（规范性附录）插拔式接线端子的外形结构、插拔力及试验方法.A.1插拔式接线端子的外形结构和插拔力.A.2插拔式接线端子机械性能试验..附录B（规范性附录）按钮开关接线端子的标志与识别方法.B.1按钮开关触头的接线端子的标志（数字）B.2带灯式按钮开关指示灯器件接线端子的标志（字母数字）B.3电磁线圈接线端子的标志（字母数字）图1安装孔直径和键槽尺寸
JB/T3907-—2008
JB/T3907—2008

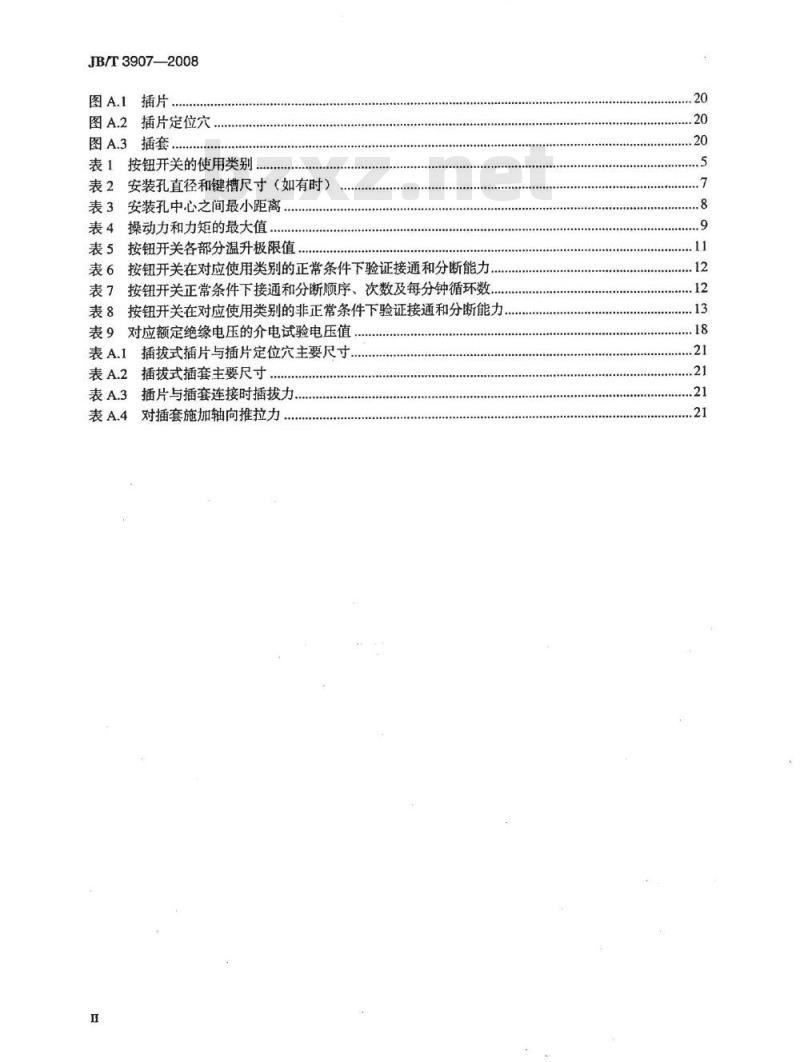

图A.I插片
图A.2插片定位穴
图A.3插套.
表1按钮开关的使用类别
表2安装孔直径和键槽尺寸（如有时）表3安装孔中心之间最小距离
表4操动力和力矩的最大值
表5按钮开关各部分温升极限值
表6按钮开关在对应使用类别的正常条件下验证接通和分断能力。表7按钮开关正常条件下接通和分断顺序、次数及每分钟循环数表8按钮开关在对应使用类别的非正常条件下验证接通和分断能力.表9对应额定绝缘电压的介电试验电压值，表A.1插拔式插片与插片定位穴主要尺寸..表A.2插拨式插套主要尺寸：
插片与插套连接时插拔力
对插套施加轴向推拉力

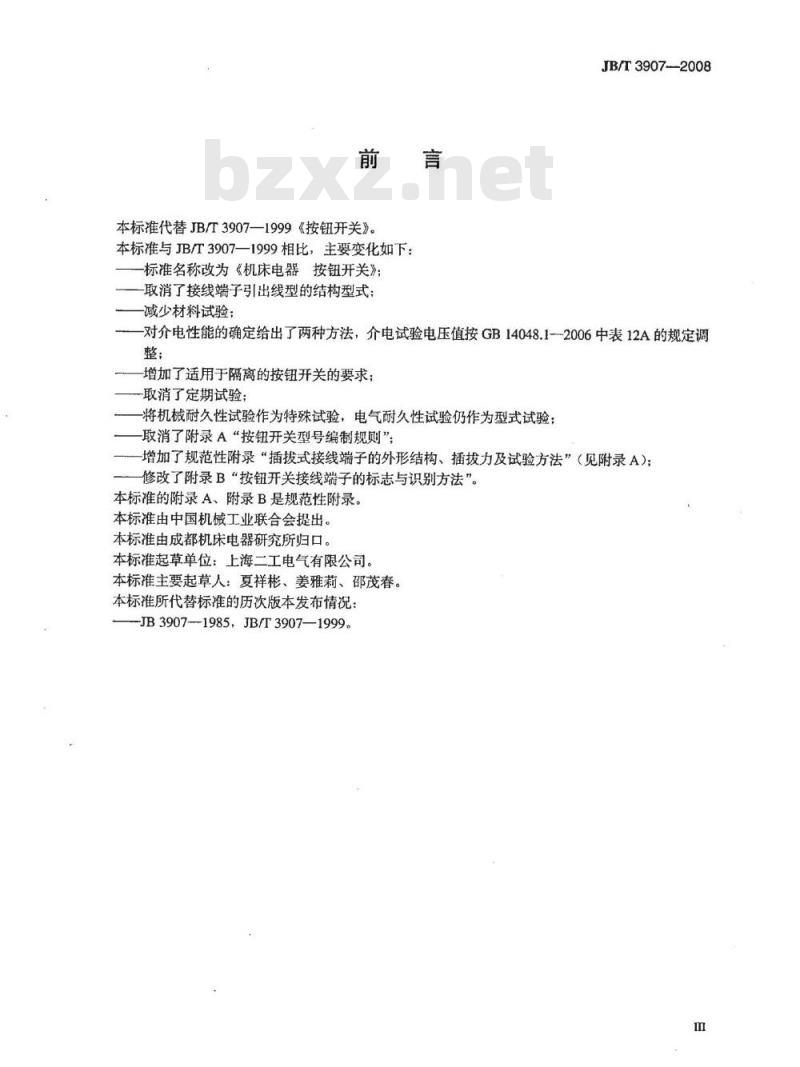

本标准代替JB/T3907—1999《按钮开关》。本标准与JB/T3907—1999相比，主要变化如下：标准名称改为《机床电器按钮开关》；-取消了接线端子引出线型的结构型式；减少材料试验；
JB/T3907--2008
-对介电性能的确定给出了两种方法，介电试验电压值按GB14048.1--2006中表12A的规定调整；
增加了适用于隔离的按钮开关的要求；-取消了定期试验；
-将机械耐久性试验作为特殊试验，电气耐久性试验仍作为型式试验；取消了附录A“按钮开关型号编制规则”；增加了规范性附录“插拔式接线端子的外形结构、插拔力及试验方法”（见附录A）；修改了附录B“按钮开关接线端子的标志与识别方法”。本标准的附录A、附录B是规范性附录。本标准由中国机械工业联合会提出。本标准由成都机床电器研究所归口。本标准起草单位：上海二工电气有限公司。本标准主要起草人：夏祥彬、姜雅莉、邵茂春。本标准所代替标准的历次版本发布情况-JB39071985JB/T3907—1999。

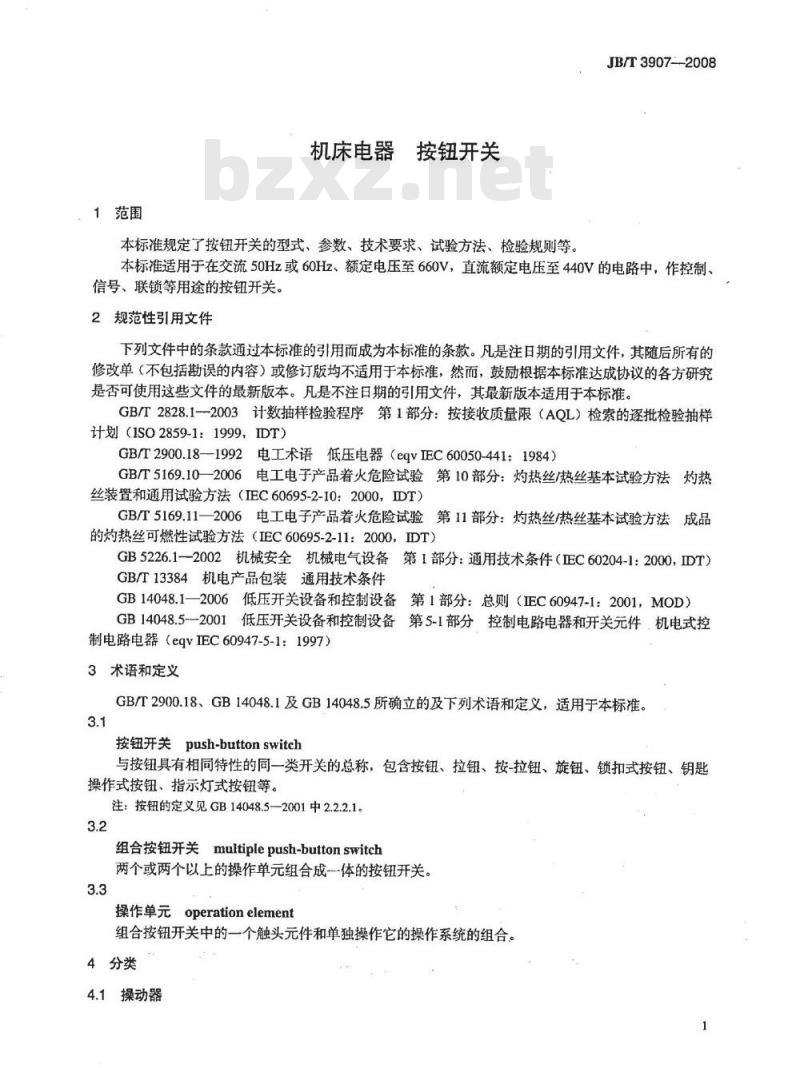

1范围
机床电器
按钮开关
本标准规定了按钮开关的型式、参数、技术要求、试验方法、检验规则等。JB/T3907--2008
本标准适用于在交流50Hz或60Hz、额定电压至660V，直流额定电压至440V的电路中，作控制、信号、联锁等用途的按钮开关。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999，IDT）GB/T2900.18—1992电工术语低压电器（eqvEC60050-441：1984）GB/T5169.102006电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法（IEC60695-2-10：2000，IDT）GB/T5169.11—2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（IEC60695-2-11：2000，IDT）GB5226.1—2002机械安全机械电气设备第1部分：通用技术条件（EC60204-1：2000，IDT）GB/T13384机电产品包装通用技术条件GB14048.12006低压开关设备和控制设备第1部分：总则（正EC60947-1：2001，MOD）GB14048.5--2001低压开关设备和控制设备第5-1部分控制电路电器和开关元件，机电式控制电路电器（eqvIEC60947-5-1：1997）3术语和定义
GB/T2900.18、GB14048.1及GB14048.5所确立的及下列术语和定义，适用于本标准。3.1
按钮开关push-buttonswitch
与按钮具有相同特性的同一类开关的总称，包含按钮、拉钮、按-拉钮、旋钮、锁扣式按钮、钥匙操作式按钮、指示灯式按钮等。注：按钮的定义见GB14048.5-2001中2.2.2.1。3.2
组合按钮开关multiplepush-buttonswitch3.3
两个或两个以上的操作单元组合成一体的按钮开关。操作单元operationelement
组合按钮开关中的一个触头元件和单独操作它的操作系统的组合。4分类
4.1操动器
JB/T3907—2008
4.1.1按操作方式分：
a）按钮式；
b）旋钮式；
c）拉钮式：
d）按-拉钮式。
4.1.2按型式分：
a）按钮式；
b）拉钮式：
c）按-拉钮式：
d）蘑菇头式；
e）旋钮式：
f）钥匙式；
g）锁扣式：
h）带灯式；
i）延时式；
j）防护式。
4.1.3按操动器外表形状分：
a）平钮；
b）凸钮；
c）凹钮：
d）蘑菇钮：
e）（手柄）旋钮；
f）钥匙（旋）钮。
4.1.4按安装板前按钮头的形状分：a）圆钮；
b）方钮；
c）矩形钮。
4.1.5按安装孔尺寸分：
a）D30;
b）（D25);
c) D22;
d)D16;
e) D12。
4.2触头元件
4.2.1按触头元件的型式分：
a）型式A-
一单断点接通触头元件（接通触头又称常开触头）；-单断点分断触头元件（分断触头又称常闭触头）；b）型式B-—
c）型式C—包括一对接通触头和一对分断触头的单断点触头元件，其动触头是共用的；d）型式x一-双断点接通触头元件；e）型式Y-
一双断点分断触头元件；
包括一对接通触头和一对分断触头的双断点触头元件，其动触头是共用的；f）型式Za
g）型式Zb——包括一对接通触头和一对分断触头的双断点触头元件，其两个动触头在电气上是相互绝缘的。
触头元件的结构型式见GB14048.5--2001中的图4。4.2.2按触头元件的性质分：
a）非从动（快速）触头元件（又称瞬动触头）；b）从动触头元件（又称蠕动触头）。5特性
5.1特性概述
按钮开关的特性应用下列项目表示：按钮开关的型式（见5.2）；
按钮开关的额定值和极限值（见5.3）：按钮开关的使用类别（见5.4）；正常负载特性和非正常负载特性（见5.3.4）；短路特性（见5.3.5）；
JB/T3907—2008
需要时，指示灯的额定电压、锁扣电磁铁和电子线路的额定电压（见5.3.6、5.3.7）。5.1.1按钮开关的操作
按钮开关的主要用途是通断表1指定的各种使用类别的负载。5.1.1.1正常使用条件
按钮开关的正常使用条件是指按表1的使用类别和表6规定的闭合、保持和断开电路。5.1.1.2非正常使用条件
非正常使用条件是指电磁铁虽然已被激磁，但磁路不能闭合的情况，见表8。按钮开关应能分断该使用条件下的电流。5.2按钮开关的型式
5.2.1按钮开关的种类
a）按钮：
b）拉钮；
c）按-拉钮；
d）蘑菇按钮；
e）旋钮：
f）钥匙旋钮：
g）锁扣式按钮（包括（蘑菇头）紧急停止按钮）：h）带灯式按钮（包括一般带灯钮、带灯蘑菇钮、带灯旋钮、带灯锁扣钮）；i）延时式按钮；
j）防护式按钮。
5.2.2按钮开关的颜色
按钮开关的颜色是指：按钮开关操动器操作件的颜色及带灯式按钮开关指示灯的颜色。按钮开关的颜色有：绿色、红色、黄色、蓝色、白色、灰色和黑色等。5.2.3电流种类
交流或直流。
5.2.4操作条件
手动操作（非自动、机械操作)。5.3按钮开关的额定值和极限值
按钮开关的额定值应按5.3.1～5.3.4的规定。5.3.1按钮开关额定电压
JB/T3907-—2008
按钮开关额定电压规定以下几种。5.3.1.1额定工作电压（U。）
GB14048.1—2006中4.3.1.1适用，并补充下列内容：对于三相电路，额定工作电压用线电压有效值表示。注1：按钮开关可用若干额定工作电压和额定工作电流的组合来表示。注2：本标准涉及的按钮开关一般不推荐用于很低的电压，而且也不适合这样的用途。因此，对于用于较低的工作电压时（例如低于交流24V或直流36V），建议征询制造厂的意见。按钮开关的额定工作电压的推荐值为：a）交流：36V、48V、110V、127V、220V、380V、660V；b）直流：48V、110V、220V、440V。5.3.1.2额定绝缘电压（U）
按钮开关的额定绝缘电压是一个与介电试验电压和爬电距离有关的电压值。在任何情况下，最大的额定工作电压值不应超过额定绝缘电压值。按钮开关的额定绝缘电压的推荐值为：690V、500V、320V、250V、160V、63V。注：若按钮开关没有明确规定额定绝缘电压，则规定的工作电压的最高值被认为是额定绝缘电压值。5.3.1.3额定冲击耐受电压（Uimp）在规定的条件下，按钮开关能够承受而不击穿的具有规定形状和极性的冲击电压峰值。该值与电气间隙有关。www.bzxz.net
按钮开关的额定冲击耐受电压等于或大于其所处的电路中可能产生的瞬态过电压规定值。额定冲击耐受电压的推荐值见GB14048.1—2006中的表12。5.3.2电流
按钮开关用下列电流表示其特性。5.3.2.1约定自由空气发热电流（1m）GB14048.5—2001中4.3.2.1适用。按钮开关的约定自由空气发热电流的推荐值为：15A、10A、5A、2.5A、1A。5.3.2.2约定封闭发热电流（lue）GB14048.5-2001中4.3.2.2适用。5.3.2.3额定工作电流（I。）
GB14048.5—2001中4.3.2.3适用。5.3.3额定频率
GB14048.5—2001中4.3.3适用。5.3.4正常和非正常的负载特性
5.3.4.1正常条件下的额定接通和分断能力及其特性按钮开关应能满足表6规定的使用类别和额定操作电压的要求。5.3.4.2非正常条件下的接通和分断能力按钮开关应符合表8中规定使用类别的要求。注：非正常条件是指当电磁铁不动作，而按钮开关必须分断“接通电流”的状态。5.3.5短路特性
对额定限制短路电流，GB14048.5—2001中4.3.6.1适用。5.3.6指示灯的额定电压和额定功率带灯式按钮开关的指示灯额定电压为：a）交流：6V、12V、24V、36V、48V、110V、220V、380V；b）直流：6V、12V、24V、36V、48V、60V、110V、220V。指示灯的额定功率或LED灯的额定工作电流应在有关产品标准中规定。5.3.7锁扣电磁铁和电子线路的额定电压JB/T3907-2008
锁扣式按钮开关的锁扣电磁铁线圈、电子延时式按钮开关的延时线路的额定电压为：a）交流：6V、24V、48V、110V、220V、380V；b）直流：6V、24V、48V、110V、220V。5.4按钮开关的使用类别
表1中规定的使用类别认为是标准的使用类别，其他型式的使用类别应以制造厂和用户协议为准，但是制造厂的样本或标准中给出的信息可构成协议。表1按钮开关的使用类别
电流种类
使用类别
AC--12
AC—13
AC—14
AC--15
DC—13
DC—14
5.5相邻触头元件在电气上是否分开典型用途
控制电阻性负载和光电耦合隔离的固态负载控制具有变压器隔离的固态负载控制小型电磁铁负载（≤72VA）控制电磁铁负载（>72VA）
控制电阻性负载和光电耦合隔离的固态负载控制电磁铁负载
控制电路中具有经济电阻的电磁铁负载按钮开关的相邻触头元件在电气上是否分开，制造厂应在标准和说明书中予以说明。6产品的有关资料
6.1资料的内容
制造厂应提供下列资料：
识别资料：
a）制造厂名称或商标：
b）型号或系列号；
c）适用的标准号：
d）合格标记和认证标志（如适用）。基本额定值和使用类别资料：
e）额定工作电压（见5.3.1.1）；f）额定工作电压下的使用类别和额定工作电流：g）额定绝缘电压（见5.3.1.2)：h）额定冲击耐受电压（见5.3.1.3），如确定：i）指示灯的额定电压和额定功率或额定工作电流（见5.3.6），适用于带灯式按钮；j）锁扣电磁铁线圈、延时线路的额定电压（见5.3.7），适用于锁扣式按钮、延时式按钮；k）防护等级（见8.1.12)；
1）污染等级（见7.1.3.2）；
m）限制短路电流（见8.2.6）。6.2标志
6.2.1一般要求
6.1中a）和b）的标志应标在按钮开关的铭牌上，以便从制造厂获得完整资料。标志应是不易磨灭和易于识别的，并且标志不应标于螺钉及可转动的垫圈上。如果位置许可，也可将c）～m）的参数标在铭牌上，或标在按钮开关上，或包含在制造厂的出版文件中。5
JB/T3907—2008
6.2.2接线端子的识别和标志
见附录B。
6.2.3功能标志
按钮开关的功能可用颜色和符号来识别（见8.1.4.4）。符号最好直接标记在按钮开关操动器上，也可在按钮开关的附近进行标记。6.2.4紧急停止
用作紧急停止（急停式）按钮开关的操动器应为红色、圆形、蘑菇头式，操动器的背面可以设置黄色警告牌。
6.2.5操作图
旋钮开关可以有多个触头元件和多个操动器位置，因此，制造厂应指明操动器位置与相关的触头元件之间的关系。建议以操作图的形式来说明上述关系，其举例见GB14048.5一2001中的图1，并附注说明。
6.3安装、操作和维修说明
GB14048.1—2006中的5.3适用。6.4包装
6.4.1包装盒（内包装）
包装盒标志应包括以下内容：
a）制造厂名称或商标；
b）按钮开关名称、型号和出厂年月：c）接通触头数量和分断触头数量：d）按钮开关的颜色：
e）指示灯或锁扣电磁铁线圈或延时线路的额定电压。6.4.2包装箱（外包装）
按钮开关包装箱应紧固，并且具有防潮、防尘能力，适合运输要求。箱内应有装箱单、使用说明书。每箱毛重应不超过50kg。包装箱外壁应有明显而持久的标志，其内容包括：a）制造厂名称、地址或商标：
b）产品名称和型号：
c）产品数量；
d）包装箱的“长×宽×高”及毛重：e）收货单位名称和地址：
f）标志“易碎物品”、“怕雨”、“向上”、“包装年月”等字样或标志其他要求还应符合GB/T13384的规定。7正常使用、安装和运输条件
7.1正常使用条件
7.1.1周围空气温度
周围空气温度不超过十40℃，且其24h内平均温度值不超过+35℃。周围空气温度的下限为-5℃。
对不具有外壳的按钮开关，周围空气温度是指存在其周围的空气温度。对具有外壳的按钮开关，周围空气温度是指外壳周围的空气温度。注：对于使用在周围空气温度高于+40℃或低于-5℃的按钮开关应根据有关产品标准或根据制造厂和用户的协议进行设计和使用。制造厂样本中给出的数据可以代替上述协议。7.1.2海拔
按钮开关安装地点的海拔不超过2000m。JB/T3907—2008
注：对用于海拔高于2000m的按钮开关，需要考虑到空气冷却作用和介电强度的下降。对用于上述条件下运行的按钮开关应根据制造厂和用户的协议进行设计和使用。7.1.3大气条件
7.1.3.1湿度
最高温度为十40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度。例如+20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施。7.1.3.2污染等级
除非制造厂另有规定，按钮开关的污染等级规定为污染等级3。7.2安装条件
7.2.1安装类别
除非制造厂另有规定，按钮开关的安装类别为“安装类别II”7.2.2安装尺寸
按钮开关的外形及安装尺寸应符合产品标准或经规定程序批准的产品图样，并按制造厂使用说明书安装。按钮开关应安置在安装板的圆孔中，该圆孔上可有一个矩形键槽。安装孔直径和键槽尺寸（如有时）应符合图1、表2的规定。键槽（如有时）的标准位置是正上方位置（即十二点钟的位置）。图1安装孔直径和键槽尺寸
表2安装孔直径和键槽尺寸（如有时）安装孔直径d
尺寸代码
7.2.3安装板的厚度范围
30.5+9.50
25.5+0.50
12.1-°.20
高度h
33.0*g.50
键槽（如有时）
宽度b
无论制造厂是否规定有密封垫圈，按钮开关应能安装到厚度为1mm～6mm的安装板上，7.2.4按钮组安装的中心距离尺寸7
JB/T3907-2008
当一组安装尺寸符合7.2.2所列尺寸的按钮开关并排安装在安装板上时，同排安装孔中心线之间距离a（列间）和各排安装孔中心线间的距离b（行间），都不应小于表3中给定的数值。这些数值旨在指导设计。然而，当需要安装不同制造厂的按钮开关时，用户应选用可互换的按钮开关，并在按钮开关安装和接好线时确保电气间隙和爬电距离。注：根据制造厂的规定，某些按钮开关的安装距离可以小于表3中所列之值，这取决于按钮开关的设计要求、连接方式、标记等。此外，某些形式的按钮开关可能要求比表3所列值更大的距离。表3安装孔中心之间最小距离
尺寸代码
(D25）
注：α和b距离可以互相调换。调换时注意安装孔键槽的位置变化7.3安装维修和使用说明书
制造厂应向用户提供介绍产品主要性能参数的使用说明书。说明书中还应规定按钮开关在运行、操作过程中和发生故障后的安装、使用、操作和维修的要求及其他注意事项。7.4运输、贮存
如果按钮开关的运输、贮存条件不同于7.1的规定，制造厂和用户应达成一个特殊协议。除非另有规定，下列温度范围适宜运输贮存：-25℃～+55℃之间，短时间内可达+70℃。8结构和性能要求
8.1结构要求
按钮开关应设计成耐受安装和正常使用时所产生的应力，并满足有关试验的要求。8.1.1材料
按钮开关绝缘材料部件应具有耐非正常热和火的能力。按钮开关绝缘材料的验证试验可按下列适当的方式进行：
a）在按钮开关上；或
b）在按钮开关的部件上；或
c）在具有适当横截面积的相同材料的试品上。如果具有相同截面积的同一种材料已满足9.2.1规定的试验要求，则可不必重复进行该项试验。8.1.2载流部件及其连接
载流部件应具有适合其预定用途所需的机械强度和载流能力。除非金属部件中有足够的弹性来补偿绝缘材料任何可能发生的收缩和变形，电气连接的接触压力不应通过绝缘材料来传递，但陶瓷或性能更适应的其他材料除外。8.1.3电气间隙和爬电距离
对制造厂已规定额定冲击耐受电压值Um的按钮开关，电气间隙和爬电距离的最小值见GB14048.5-2001中7.1.3的规定。
对制造厂没有规定额定冲击耐受电压值Uim的按钮开关，电气间隙和爬电距离的最小值见GB14048.5—2001中附录D。
8.1.4操动器
GB14048.1—2006中7.1.4适用，并补充下列内容：8
