【机械行业标准(JB)】 高压交流真空断路器

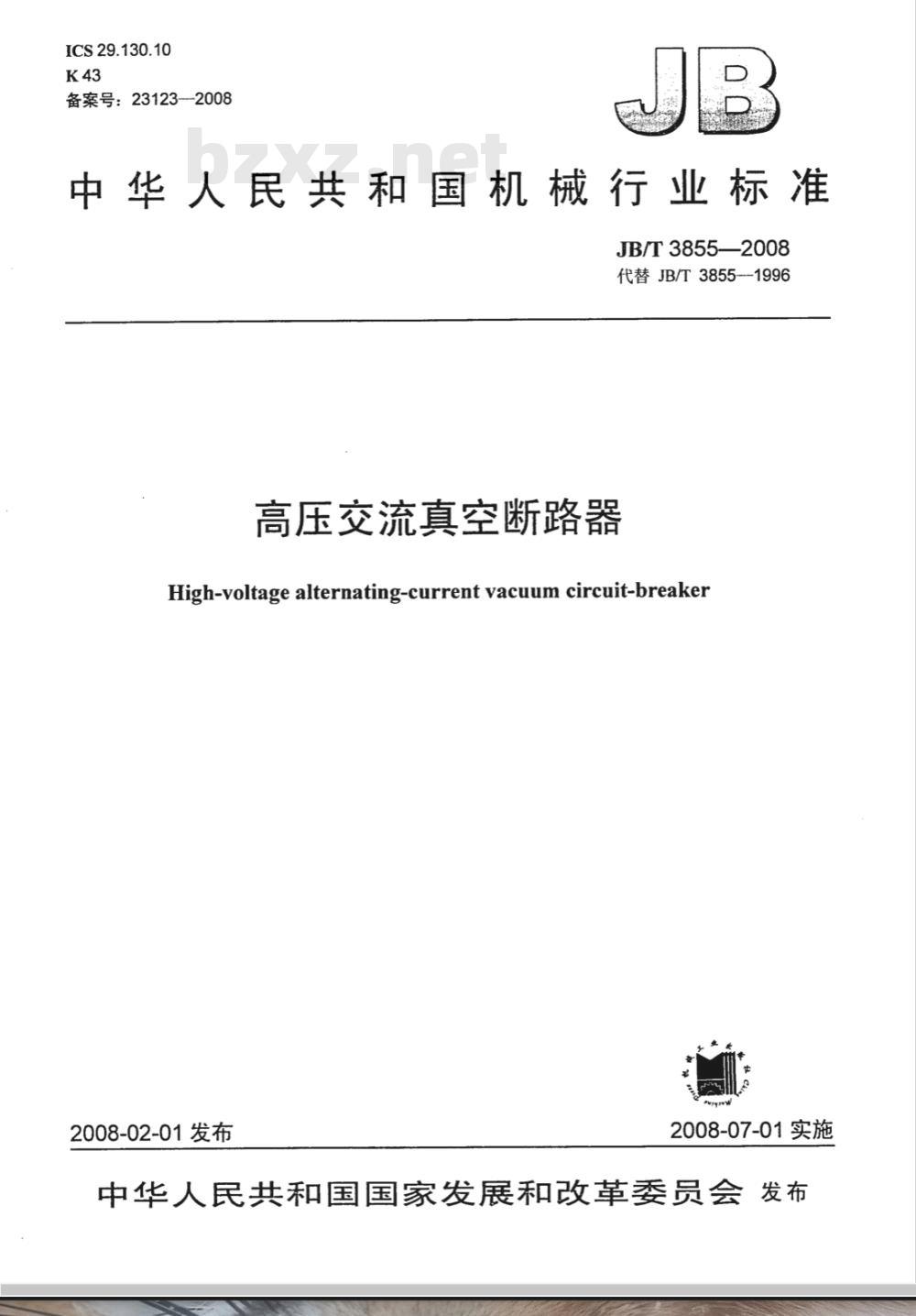

ICS29.130.10
备案号：23123-2008
中华人民共和国机械行业标准　JB/T3855—2008
代替JB/T3855--1996
高压交流真空断路器
High-voltage alternating-current vacuum circuit-breaker2008-02-01发布
2008-07-01实施

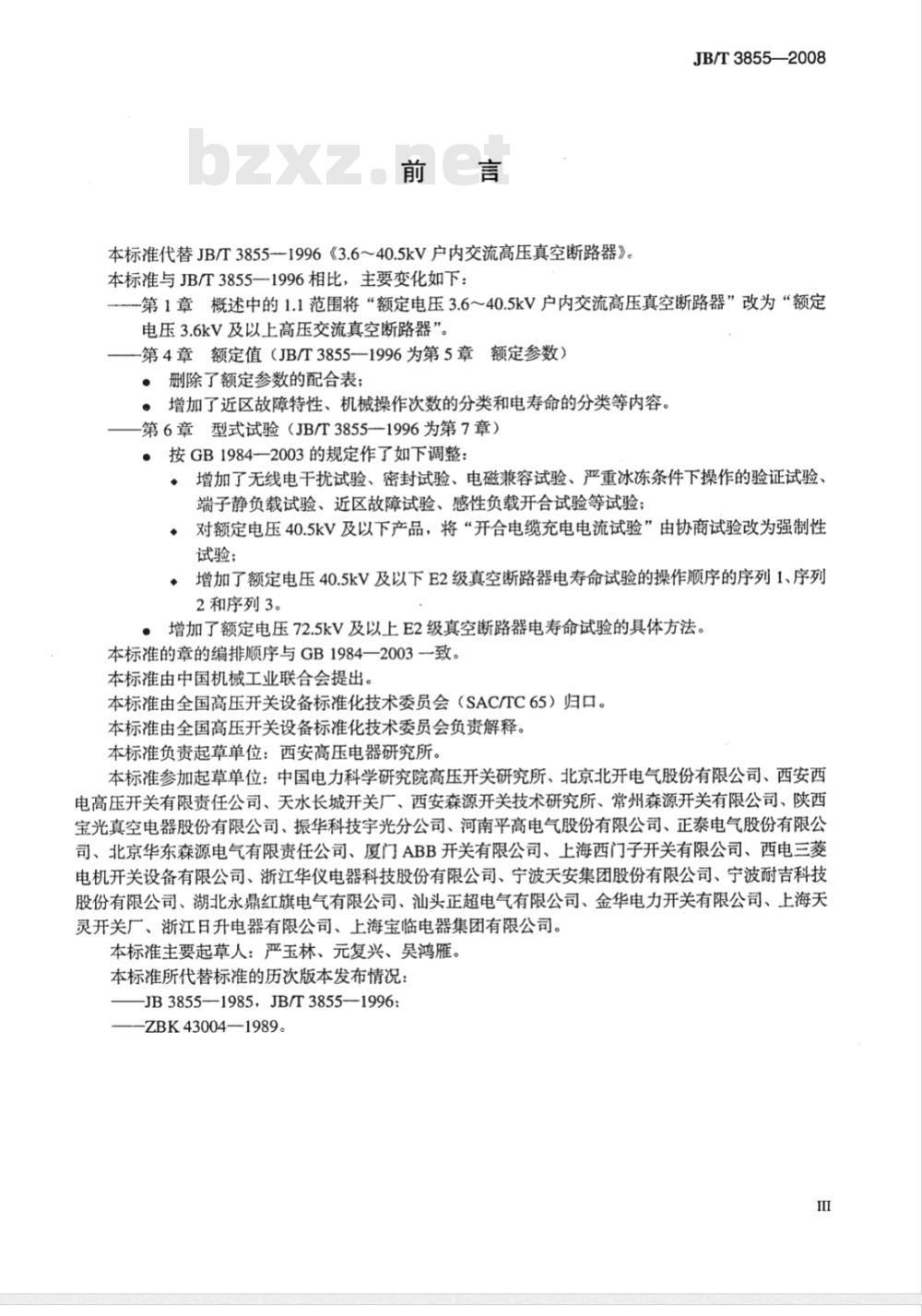

中华人民共和国国家发展和改革委员会发布前言
本标准代替JB/T3855-1996《3.6～40.5kV户内交流高压真空断路器》。本标准与JB/T3855一1996相比，主要变化如下：JB/T3855—2008
-第1章概述中的1.1范围将“额定电压3.6～40.5kV户内交流高压真空断路器”改为“额定电压3.6kV及以上高压交流真空断路器”。第4章额定值（JB/T3855一1996为第5章额定参数）。删除了额定参数的配合表；
。增加了近区故障特性、机械操作次数的分类和电寿命的分类等内容。第6章型式试验（JB/T3855-1996为第7章）按GB1984一2003的规定作了如下调整：·增加了无线电干扰试验、密封试验、电磁兼容试验、严重冰冻条件下操作的验证试验、端子静负载试验、近区故障试验、感性负载开合试验等试验；·对额定电压40.5kV及以下产品，将“开合电缆充电电流试验”由协商试验改为强制性试验；
·增加了额定电压40.5kV及以下E2级真空断路器电寿命试验的操作顺序的序列1、序列2和序列3。
增加了额定电压72.5kV及以上E2级真空断路器电寿命试验的具体方法。本标准的章的编排顺序与GB1984一2003致。本标准由中国机械工业联合会提出。本标准由全国高压开关设备标准化技术委员会（SAC/TC65）归口。本标准由全国高压开关设备标准化技术委员会负责解释。本标准负责起草单位：西安高压电器研究所。本标准参加起草单位：中国电力科学研究院高压开关研究所、北京北开电气股份有限公司、西安西电高压开关有限责任公司、天水长城开关厂、西安森源开关技术研究所、常州森源开关有限公司、陕西宝光真空电器股份有限公司、振华科技宇光分公司、河南平高电气股份有限公司、正泰电气股份有限公司、北京华东森源电气有限责任公司、厦门ABB开关有限公司、上海西门子开关有限公司、西电三菱电机开关设备有限公司、浙江华仪电器科技股份有限公司、宁波天安集团股份有限公司、宁波耐吉科技股份有限公司、湖北永鼎红旗电气有限公司、汕头正超电气有限公司、金华电力开关有限公司、上海天灵开关厂、浙江日升电器有限公司、上海宝临电器集团有限公司。本标准主要起草人：严玉林、元复兴、吴鸿雁。本标准所代替标准的历次版本发布情况：JB3855-—1985，JB/T3855—1996:ZBK43004—1989。

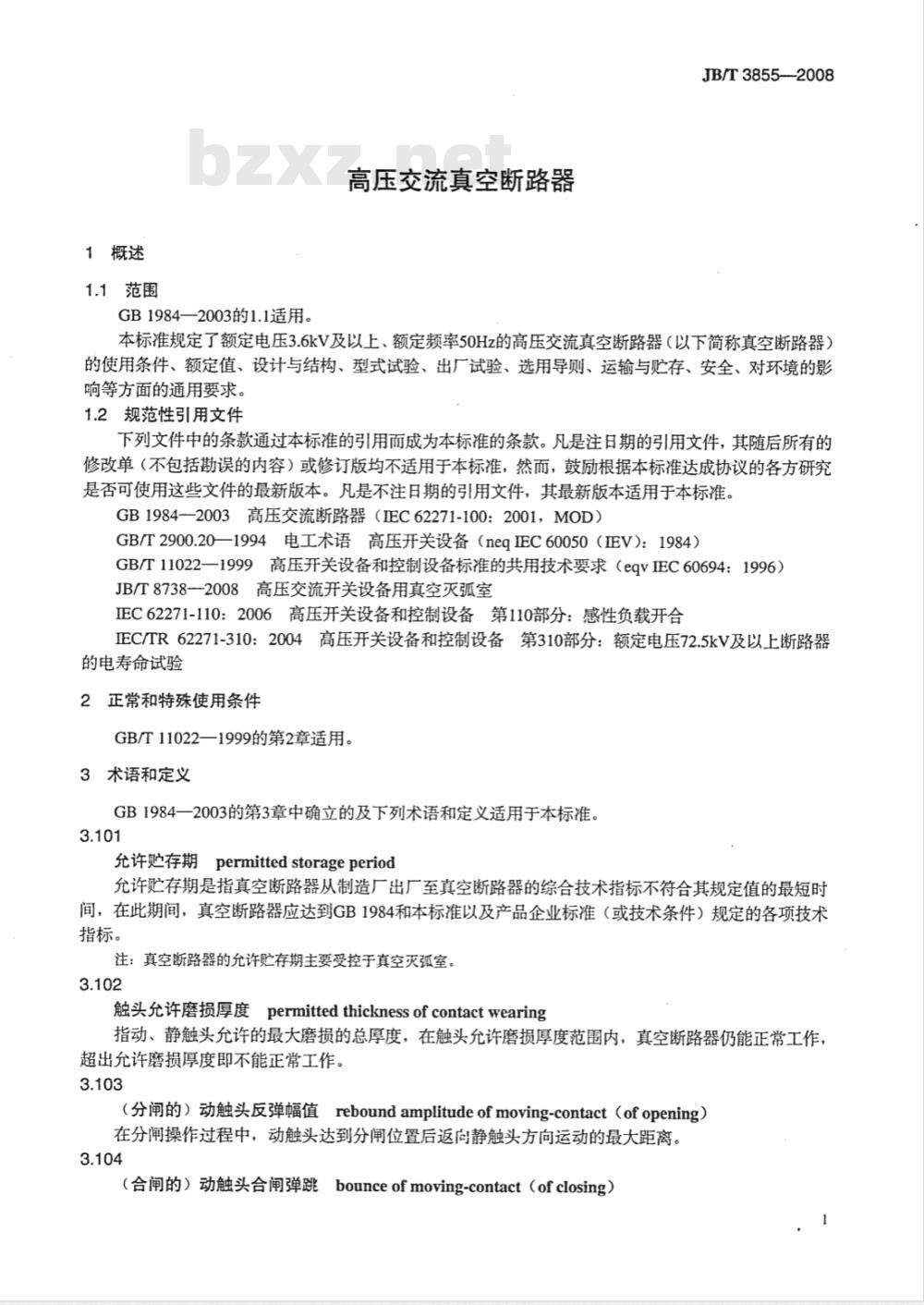

1概述
1.1范围
GB1984—2003的1.1适用。
高压交流真空断路器
JB/T3855--2008
本标准规定了额定电压3.6kV及以上、额定频率50Hz的高压交流真空断路器（以下简称真空断路器）的使用条件、额定值、设计与结构、型式试验、出厂试验、选用导则、运输与贮存、安全、对环境的影响等方面的通用要求。
1.2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB1984-—2003高压交流断路器（IEC62271-100：2001，MOD）GB/T2900.20—1994电工术语高压开关设备（negEC60050（IEV）：1984）GB/T11022—1999高压开关设备和控制设备标准的共用技术要求（eqvEC60694：1996）JB/T8738--2008高压交流开关设备用真空灭弧室EC62271-110：2006高压开关设备和控制设备第110部分：感性负载开合EC/TR62271-310：2004高压开关设备和控制设备第310部分：额定电压72.5kV及以上断路器的电寿命试验
2正常和特殊使用条件
GB/T11022—1999的第2章适用。3术语和定义
GB1984一2003的第3章中确立的及下列术语和定义适用于本标准。3.101
允许贮存期permittedstorageperiod允许贮存期是指真空断路器从制造厂出厂至真空断路器的综合技术指标不符合其规定值的最短时间，在此期间，真空断路器应达到GB1984和本标准以及产品企业标准（或技术条件）规定的各项技术指标。
注：真空断路器的允许贮存期主要受控于真空灭弧室。3.102
触头允许磨损厚度permittedthicknessofcontactwearing指动、静触头允许的最大磨损的总厚度，在触头允许磨损厚度范围内，真空断路器仍能正常工作，超出允许磨损厚度即不能正常工作。3.103
（分闸的）动触头反弹幅值reboundamplitudeofmoving-contact（ofopening）在分闸操作过程中，动触头达到分闸位置后返向静触头方向运动的最大距离。3.104
（合闸的）动触头合闸弹跳bounceofmoving-contact（ofclosing）JB/T3855—2008

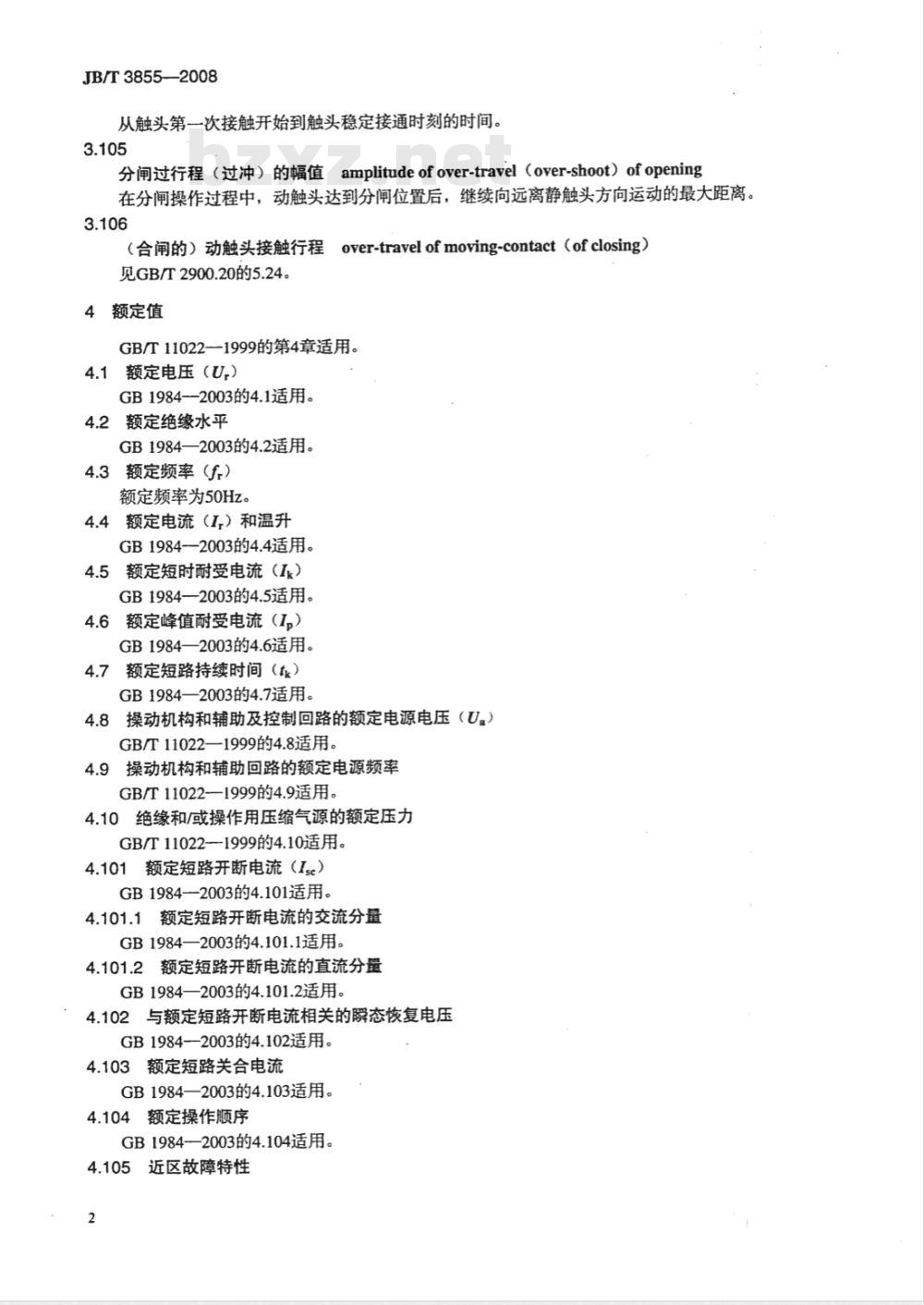

从触头第一次接触开始到触头稳定接通时刻的时间。3.105
分闸过行程（过冲）的幅值amplitude of over-travel（over-shoot）of opening在分闸操作过程中，动触头达到分闸位置后，继续向远离静触头方向运动的最大距离。3.106
呈over-travelofmoving-contact（ofclosing）（合闸的）动触头接触行程
见GB/T2900.20的5.24。
4额定值
GB/T11022—1999的第4章适用。4.1额定电压（U,）
GB1984-—2003的4.1适用。
4.2额定绝缘水平
GB1984—2003的4.2适用。
额定频率（f.）
额定频率为50Hz。
额定电流（I,）和温升
GB1984-—2003的4.4适用。
额定短时耐受电流（Ik）
GB1984—2003的4.5适用。
额定峰值耐受电流（I,）
GB1984—2003的4.6适用。
额定短路持续时间（）
GB1984—2003的4.7适用。
操动机构和辅助及控制回路的额定电源电压（U。）4.8
GB/T11022—1999的4.8适用。
4.9操动机构和辅助回路的额定电源频率GB/T11022—1999的4.9适用。
4.10绝缘和/或操作用压缩气源的额定压力GB/T11022-1999的4.10适用。
4.101额定短路开断电流（1sc）GB1984—2003的4.101适用。
4.101.1额定短路开断电流的交流分量GB1984—2003的4.101.1适用。
4.101.2额定短路开断电流的直流分量GB1984—2003的4.101.2适用。
4.102与额定短路开断电流相关的瞬态恢复电压GB1984—2003的4.102适用。
4.103额定短路关合电流
GB1984—2003的4.103适用。
4.104额定操作顺序
GB1984—2003的4.104适用。

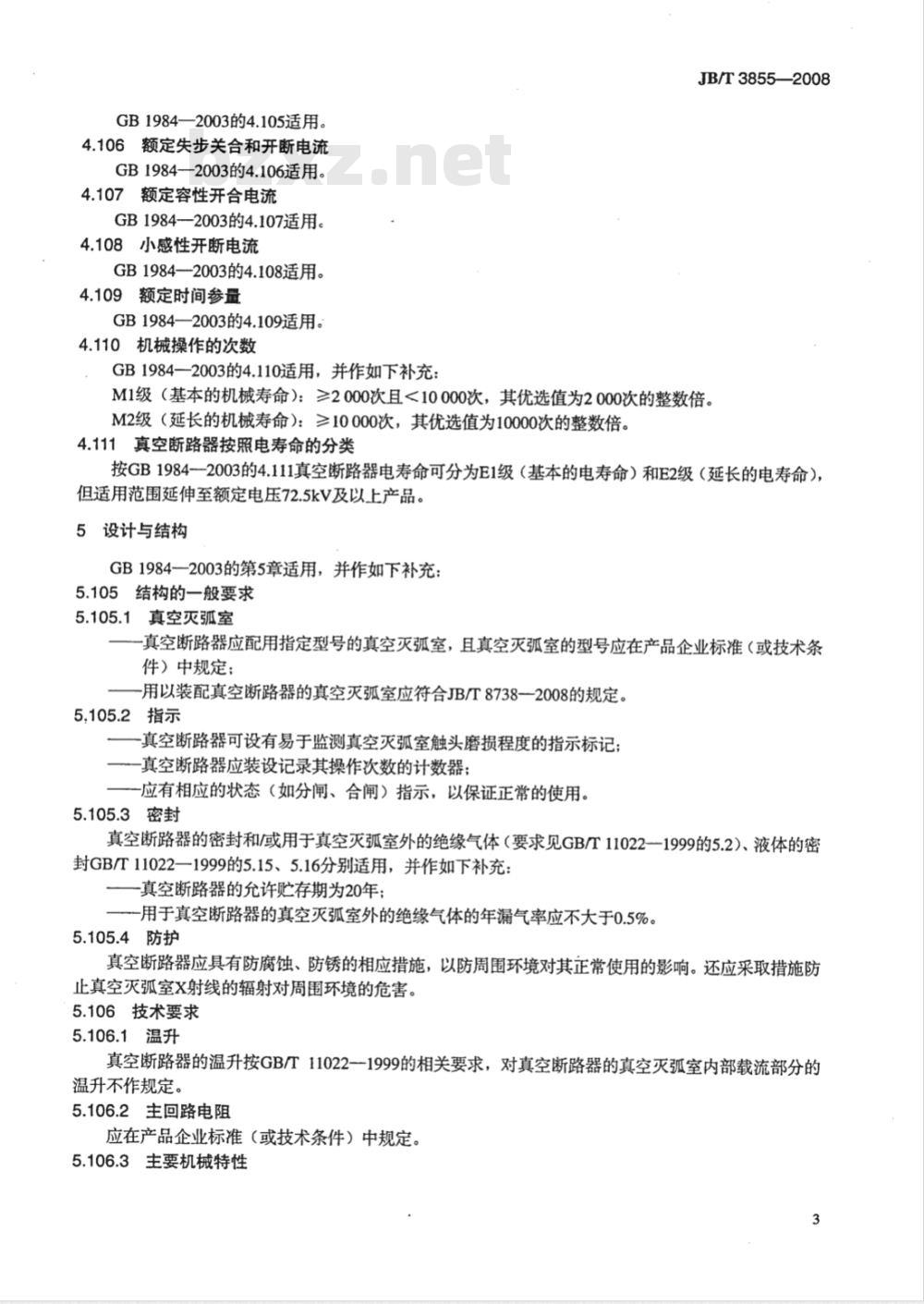

近区故障特性
GB1984—2003的4.105适用。
4.106额定失步关合和开断电流
GB1984—2003的4.106适用。
4.107额定容性开合电流
GB1984—2003的4.107适用。此内容来自标准下载网
4.108小感性开断电流
GB1984—2003的4.108适用。
4.109额定时间参量
GB1984—2003的4.109适用。
4.110机械操作的次数
GB1984—2003的4.110适用，并作如下补充：JB/T3855—2008
M1级（基本的机械寿命）：≥2000次且<10000次，其优选值为2000次的整数倍。M2级（延长的机械寿命）：≥10000次，其优选值为10000次的整数倍。4.111真空断路器按照电寿命的分类按GB1984一2003的4.111真空断路器电寿命可分为E1级（基本的电寿命）和E2级（延长的电寿命），但适用范围延伸至额定电压72.5kV及以上产品。5设计与结构
GB1984-—2003的第5章适用，并作如下补充5.105结构的一般要求
5.105.1真空灭弧室
-真空断路器应配用指定型号的真空灭弧室，且真空灭弧室的型号应在产品企业标准（或技术条件）中规定；
-用以装配真空断路器的真空灭弧室应符合JB/T8738--2008的规定。5.105.2指示
真空断路器可设有易于监测真空灭弧室触头磨损程度的指示标记；一真空断路器应装设记录其操作次数的计数器：应有相应的状态（如分闸、合闸）指示，以保证正常的使用。5.105.3密封
真空断路器的密封和/或用于真空灭弧室外的绝缘气体（要求见GB/T11022一1999的5.2）、液体的密封GB/T11022一1999的5.15、5.16分别适用，并作如下补充：-真空断路器的允许贮存期为20年；一一用于真空断路器的真空灭弧室外的绝缘气体的年漏气率应不大于0.5%。5.105.4防护
真空断路器应具有防腐蚀、防锈的相应措施，以防周围环境对其正常使用的影响。还应采取措施防止真空灭弧室X射线的辐射对周围环境的危害。5.106技术要求
5.106.1温升
真空断路器的温升按GB/T11022一1999的相关要求，对真空断路器的真空灭弧室内部载流部分的温升不作规定。
5.106.2主回路电阻
应在产品企业标准（或技术条件）中规定。5.106.3主要机械特性
JB/T3855—2008
产品企业标准（或技术条件）中应规定真空断路器的下列主要机械特性参数：a）触头开距。
b）（合闸的）动触头接触行程。c）机械行程特性曲线。
d）（合闸的）动触头弹跳时间。e）触头三极合闸及分闸不同期性，f）（分闸的）动触头反弹幅值。g）触头压力。
h）分闸过行程（过冲）的幅值。i）（空载）合闸时间。
j）（空载）分闸时间。
k）配用真空灭弧室的相关参数：1）触头开距；
2）触头自闭力；
3）触头反力；
4）触头压力：
5）额定触头压力下限时的回路电阻；6）触头允许磨损厚度。
6型式试验
GB1984--2003的第6章适用，并作如下补充：型式试验的试品应与正式生产产品的图样和企业标准（或技术条件）相符合。下列情况下真空断路器应进行型式试验：
a）新试制的产品，应进行全部型式试验；b）转厂试制和异地生产的产品，应进行全部型式试验；c）配用的真空灭弧室全型号改变时，应进行全部型式试验：对内部结构、材料、安装尺寸、性能参数相同，仅外壳材料不同的真空灭弧室应视为同一型号的真空灭弧室，当它们各自进行了型式试验后，真空断路器仅需配用其中一种外壳材料的真空灭弧室进行型式试验：d）当替代的操动机构参考的机械行程特性曲线（见GB1984一2003的6.101.1.1）变化时，应进行全部型式试验；当替代的操动机构或者原来的操动机构布置方式发生改变，但符合GB1984--2003的6.102.7的规定时，可只进行基本短路试验方式T100s、额定峰值耐受电流试验、机械试验；e）当产品的设计、工艺或所使用的关键材料（如触头材料、绝缘材料）、关键零件（如波纹管）改变而影响到产品性能时，应进行相应项目的型式试验；f）正常生产的产品，每隔八年应进行一次温升试验、机械试验、基本短路试验方式T100s、短时耐受电流和峰值耐受电流试验。其他项目的试验必要时也可抽试。6.1概述
6.1.1试验的分组
GB1984一2003的6.1.1适用，并作如下补充：-机械试验、温升试验、辅助回路和控制回路的绝缘试验应在同一台试品上完成：主回路绝缘试验、短时耐受电流和峰值耐受电流试验、短路关合和开断试验应在同一台试品上完成，对用于自动重合闸方式的E2级断路器的电寿命试验允许用一台新品进行：其他项目试验的试品不作规定。6.1.2确认试品用的资料
GB1984—2003的6.1.2适用。
6.1.3型式试验报告包含的资料
GB1984—2003的6.1.3适用。
6.2绝缘试验
GB1984-2003的6.2适用，并作如下修改。6.2.1试验时的周围大气条件
GB/T11022—1999的6.2.1适用。6.2.2湿试程序
GB1984—2003的6.2.2适用。
6.2.3绝缘试验时真空断路器的状态GB/T11022--1999的6.2.3适用。6.2.4通过试验的判据
GB/T11022一1999的6.2.4适用，并作如下补充。真空断路器的冲击电压试验应满足下列条件：a）非自恢复绝缘上不应发生破坏性放电。JB/T3855—2008
b）对每一个试验系列的15次冲击电压试验，破坏性放电应不超过两次，且最后五次冲击电压试验中破坏性放电应不超过一次。如果最后五次冲击电压试验中有一次破坏性放电，则应施加附加的五次试验验证且不应出现击穿。只要整个试验过程中破坏性放电总次数不超过两次，可以重复增加五次试验。这会导致每系列试验的次数最多达到25次。6.2.5试验电压的施加和试验条件GB/T11022—1999的6.2.5适用。6.2.6U,≤252kV的真空断路器的试验GB1984—2003的6.2.6适用。
6.2.7U,>252kV的真空断路器的试验GB1984—2003的6.2.7适用。
6.2.8人工污移试验
GB/T11022—一1999的6.2.8适用。6.2.9局部放电试验
GB1984一2003的6.2.9适用。并作如下补充：采用固封工艺的真空断路器应进行局部放电试验，且局部放电水平不应超过10pC。6.2.10辅助和控制回路的试验
GB/T11022-1999的6.2.10适用。6.2.11作为状态检查的电压试验GB1984—一2003的6.2.11适用，并作如下修改：-U,≤40.5kV的真空断路器应进行1min工频电压试验，其电压的数值为GB/T11022-1999的表1栏（2）中的数值；还应进行冲击电压试验，其冲击电压的峰值为GB/T11022—1999的表1栏（4）中的数值。
-72.5kV≤U,≤252kV的真空断路器应进行冲击电压试验，其冲击电压的峰值为GB/T11022—1999的表1栏（4）中的最高相关数值的60%。6.3无线电干扰电压（r.i.v.）试验GB1984—2003的6.3适用。
6.4主回路电阻测量
GB/T11022—1999的6.4适用。
JB/T3855-—2008
6.5温升试验
GB1984—2003的6.5适用。
6.6短时耐受电流和峰值耐受电流试验GB1984一2003的6.6适用，并作如下补充：试验应在装配完整的产品上进行。三极共操动机构的产品应进行三相试验，一极一操动机构的产品允许进行单相试验。
6.7防护等级验证
GB1984--2003的6.7适用，并作如下补充。6.7.1防雨试验
户外真空断路器应按GB/T11022一1999的附录C进行防雨试验。6.8密封试验
GB1984一2003的6.8适用，并作如下补充：-密封试验对其真空灭弧室进行，GB/T11022—1999的6.8.3的项b）和JB/T8738—2008的6.6适用：-真空灭弧室外绝缘介质为低压力流体（气体、液体）的真空断路器流体的密封试验，GB/T11022一1999的6.8.1、6.8.4分别适用。6.9电磁兼容性（EMC）试验
GB/T110221999的6.9适用。
6.101机械试验和环境试验
6.101.1机械试验和环境试验的各项规定GB1984一2003的6.101.1适用，并作如下补充：参考的机械行程特性按GB1984一2003的6.101.1.1的规定，试验前后在最高、额定、最低操作电压下测量本标准5.106.3规定的主要机械特性（项g）除外），其值应符合产品企业标准（或技术条件）的规定。并应记录这些特性数值及曲线。采用固封工艺的真空断路器的真空灭弧室固封极柱还应进行JB/T8738一2008中6.5规定的环境试验，但低温试验时的温度为-25℃土3℃：温度变化试验中的高温T为40℃土2℃。6.101.2周围空气温度下的机械操作试验GB1984一2003的6.101.2适用，并作如下补充：对M1级真空断路器的试验，GB19842003的6.101.2.3中表8适用。每个操作循环的操作次数应≥2000次。
对M2级真空断路器的试验，GB1984一2003的6.101.2.4适用，但总操作循环数不得超过五个。机械操作试验的状态检查应符合本标准中6.2.11的规定。6.101.3低温和高温试验
GB1984—2003的6.101.3适用。
6.101.4湿度试验
GB1984—2003的6.101.4适用。
6.101.5严重冰冻条件下操作的验证试验GB1984—2003的6.101.5适用。
6.101.6端子静负载试验
GB1984—2003的6.101.6适用。
6.102关合、开断和开合试验的各项规定GB1984—2003的6.102适用。
6.103短路关合和开断试验的试验回路GB1984—2003的6.103适用。
6.104短路试验参数
GB19842003的6.104适用。
6.105短路试验程序
GB1984—2003的6.105适用。
6.106基本短路试验方式
GB1984—2003的6.106适用。
6.107临界电流试验
GB1984---2003的6.107适用。
6.108单相和异相接地故障试验
GB1984—2003的6.108适用。
6.109近区故障试验
GB1984—2003的6.109适用。
6.110失步关合和开断试验
GB1984—2003的6.110适用。
6.111容性电流开合试验
GB1984—2003的6.111适用。
6.112E2级真空断路器关合和开断试验的特殊要求6.112.1用于无自动重合闸方式的E2级真空断路器GB1984—2003的6.112.1适用。
6.112.2用于自动重合闸方式的E2级真空断路器GB1984一2003的6.112.2适用，并作如下补充：JB/T3855—2008
电寿命试验的试品应符合本标准中6.1.1的要求，且试验程序期间不得进行维护。试验后真空断路器的状态应满足GB1984一2003的6.102.9.2和6.102.9.3的要求，状态检查及电压数值应符合本标准中6.2.11的规定。
额定电压40.5kV及以下的真空断路器的电寿命试验6.112.2.1
额定电压40.5kV及以下的真空断路器电寿命试验的次数和操作顺序按表1的规定。表1用于自动重合闸方式的额定电压40.5kV及以下的E2级真空断路器电寿命的操作顺序试验电流（额定短路开断
电流的百分数）%
100（对称的）
操作顺序
0-0.3s-co
O-0.3s-CO-t-Co
0-0.3s-Co
O-0.3s-co-t-co
O-0.3s-co-t-Co
O-0.3s-CO-t-CO
O-0.3s-CO-t-CO
（序列1）
操作顺序的次数
（序列2）：
（序列3）8
（序列4）a
a序列1是优选的。序列2是适用于中性点接地系统中的真空断路器所用的替代值。序列3和序列4是序列1和序列2的替代方式，目的是为了减少试验的操作次数。b当经过6.102～6.106的基本短路试验顺序后，真空断路器未经修整时，为满足本表的要求，确定附加的操作循环次数时，应考虑已进行过的试验。实际上，这就意味着标有的数字减去1。7
JB/T3855—2008
6.112.2.2额定电压72.5kV及以上的真空断路器的电寿命试验为了降低成本，额定电压72.5kV及以上真空断路器的电寿命试验有多种试验程序可供选用，这些试验程序分别列于表2～表7，其中表3～表7的试验程序分为磨损阶段和随后的验收试验，磨损试验可不施加TRV。
6.112.2.2.1和型式试验分开的额定电压72.5kV及以上的真空断路器电寿命试验和型式试验分开的额定电压72.5kV及以上的真空断路器电寿命试验按下列两种试验方式，即试验方式A（见表2）或试验方式B（见表3和表4）中的任一种试验方式进行。注：该型式试验是指E1级的型式试验。表2额定电压72.5kV及以上的E2级真空断路器电寿命试验的程序试验电流（额定短路开断电流的百分数）%
100（对称的）
操作顺序
O-0.3s-CO-t-Co
O-0.3s-CO
操作顺序的次数
注1：开断试验的燃弧时间按GB1984一2003的6.102.10的规定，且应呈现出全部燃弧窗口（燃弧区间）。8
注2：当经过6.102～6.106的基本短路试验顺序后，真空断路器未经修整时，为满足本表的要求，确定附加的操作循环次数时，应考虑已进行过的试验。实际上，这就意味着标有的数字减去1。注3：原则上，所有开断试验都应施加规定的TRV。但由于偶然的原因，合成试验时电压回路未能正确投入，只要本次开断的燃弧时间符合预定要求，则可计人电寿命的次数中：但是，最后一次的开断应具有规定的TRV的成功开断：电寿命试验的燃弧时间应该在T100s燃弧区间范围内随机分布，但平均燃弧时间应不小于中燃弧时间。
表3额定电压72.5kV及以上的E2级真空断路器电寿命试验的试验程序和判据试验类型
空载试验
磨损试验（见注2）
T60开断操作
T10开断操作
验收试验
状态检查
≤40kA
21个单分
额定短路开断电流
按GB1984—2003的6.102.6
15个单分
9个单分
10个单分
按GB1984一2003的6.106.1，作如下变更：允许单分操作按GB1984一2003的6.109.4，作如下变更：仅进行一个单分操作80kA
7个单分
一对于C1级真空断路器的单相和三相试验：24个合分无重击穿或48个合分一次重击穿：-对于C2级真空断路器的单相试验：48个合分无重击穿或96个合分一次重击穿：-对于C2级真空断路器的三相试验：24个合分无重击穿或48个合分一次重击穿。按GB1984—2003的6.2.11
注1：T60的操作次数是按假定进行三次L75的操作确定的。如果L75的开断次数多于三次，例如进行合成试验，则LC1试验应在T60和L75联合试验后进行，T60和L75的开断次数至少等于本表中给出的次数。为了不增加总的电磨损，预先进行的附加的操作可以相应地减少预先电磨损试验的次数。无论如何，在验收阶段必须对经过电磨损试验的真空断路器验证L75，意味着验收阶段的所有附加试验必须施加TRV。注2：对于不同额定短路开断电流磨损试验次数的原因，见IEC/TR62271-310：2004的附录A.8.4。8
试验类型
空载试验
磨损试验
验收试验
JB/T3855—2008
表4额定电压72.5kV及以上的E2级真空断路器电寿命试验的试验条件试验相数
按GB1984—2003
的6.102.3
按GB1984--2003
的6.102.3
按GB1984—2003
的6.102.3
分合闸线圈的电压
试验电压！
试验电流
按GB1984—2003的6.102.6
额定电压
额定电压
按GB1984—2003的6.106.3
规定的T60型式试验而无TRV
按GB1984—2003的6.106.1
规定的T10型式试验而无TRV
按GB1984一2003的T10型式试验的标准试验程序，并作如下变更：合分操作，合为空载按L75型式试验的标准试验程序，但仅进行一个单分操作
按LC1型式试验的标准试验程序，并作如下变更：合分操作，合为空载
试验电压应为型式试验规定的试验电压的80%和相应于电压系数为1.12的电压值之间的最大值。燃弧时间
按T60型式试验规定的
平均燃弧时间
按T10型式试验规定的
平均燃弧时间
燃弧时间应不小于型式
试验时中燃弧时间
每隔15°
注：由于真空断路器的状态劣化，燃弧时间可能不同于型式试验中表现的数值。但是，应表现出全部的燃弧窗口（燃弧区间）。
6.112.2.2.2
和型式试验合并的额定电压72.5kV及以上的真空断路器电寿命试验对磨损阶段使用的型式试验应留出尽可能多的自由度，并满足下述要求：a）累积的磨损在任何情况下应等效于在下述情况下产生的磨损：-1sc≤40kA：按平均燃弧时间在T60试验方式进行21个开断操作；-1sc=50kA：按平均燃弧时间在T60试验方式进行15个开断操作；-1sc=63kA：按平均燃弧时间在T60试验方式进行10个开断操作；-1sc=80kA：按平均燃弧时间在T60试验方式进行7个开断操作。b）在本程序的磨损阶段，推荐至少进行试验方式T30和T60。为了在本合并程序的磨损阶段获得最大的自由度，只要达到累积的磨损，具有平均燃弧时间的T60开断操作次数可以被其他试验方式代替。仅限于本验证试验，表5给出了型式试验期间所采用的电流值在平均燃弧时间时和平均燃弧时间时T60开断操作之间的等效关系。
表5额定电压72.5kV及以上的真空断路器开断操作的等效次数在平均燃弧时间时-
一个开断操作且电流值为
等效于T60开断操作的次数
注：在型式试验期间，没有任何特别的原因，也会出现一些附加的开断操作。在这种情况下，考虑到实际的燃弧时间（假定在同一电流下磨损正比于燃弧时间），也应进行磨损的等效计算9
