【化工行业标准(HG)】 硫化橡胶溶胀指数测定方法

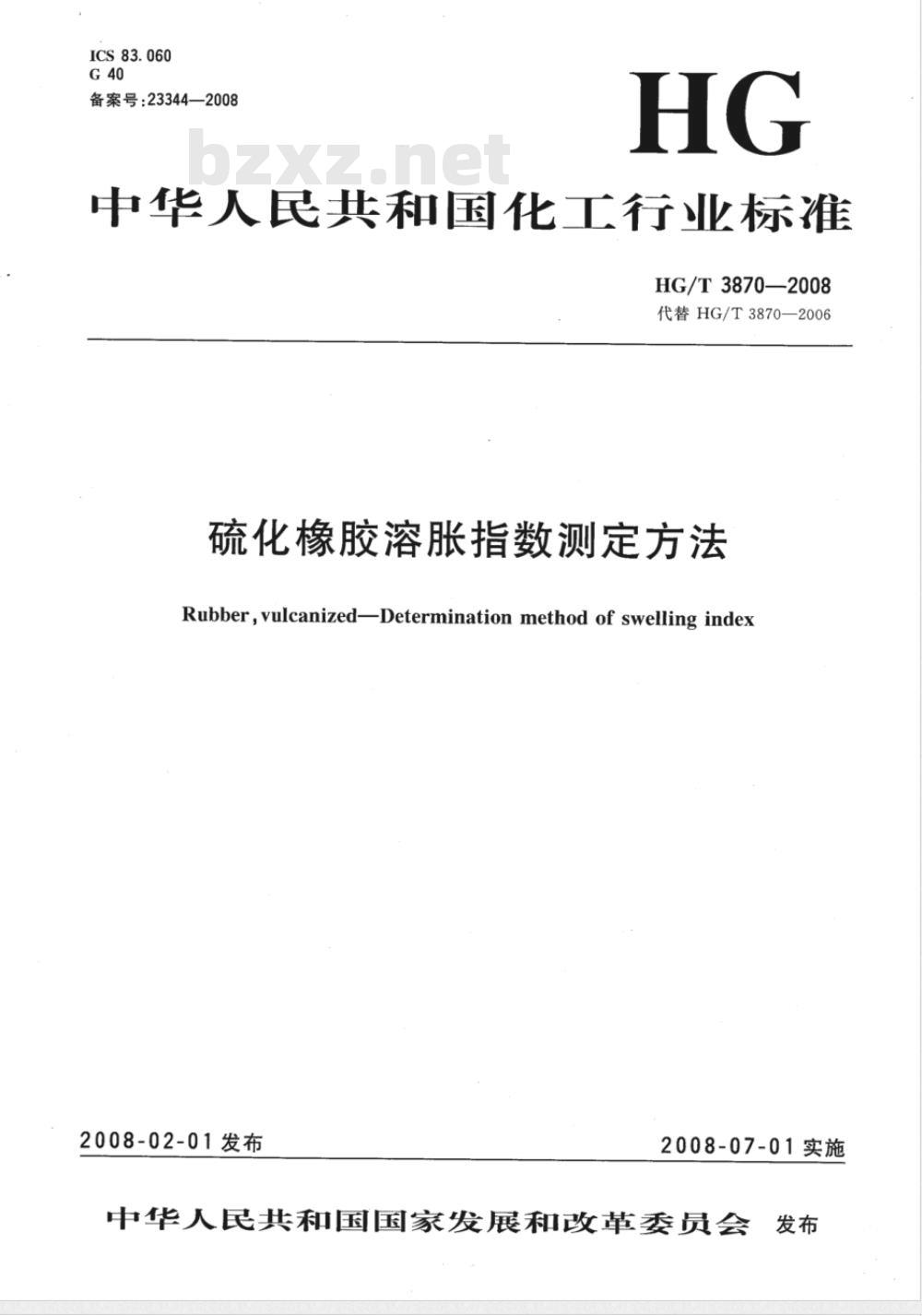

ICS83.060
备案号：23344—2008
中华人民共和国化工行业标准
HG/T3870—2008
代替HG/T3870—2006
硫化橡胶溶胀指数测定方法
Rubber,vulcanizedDetermination method of swelling index2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布

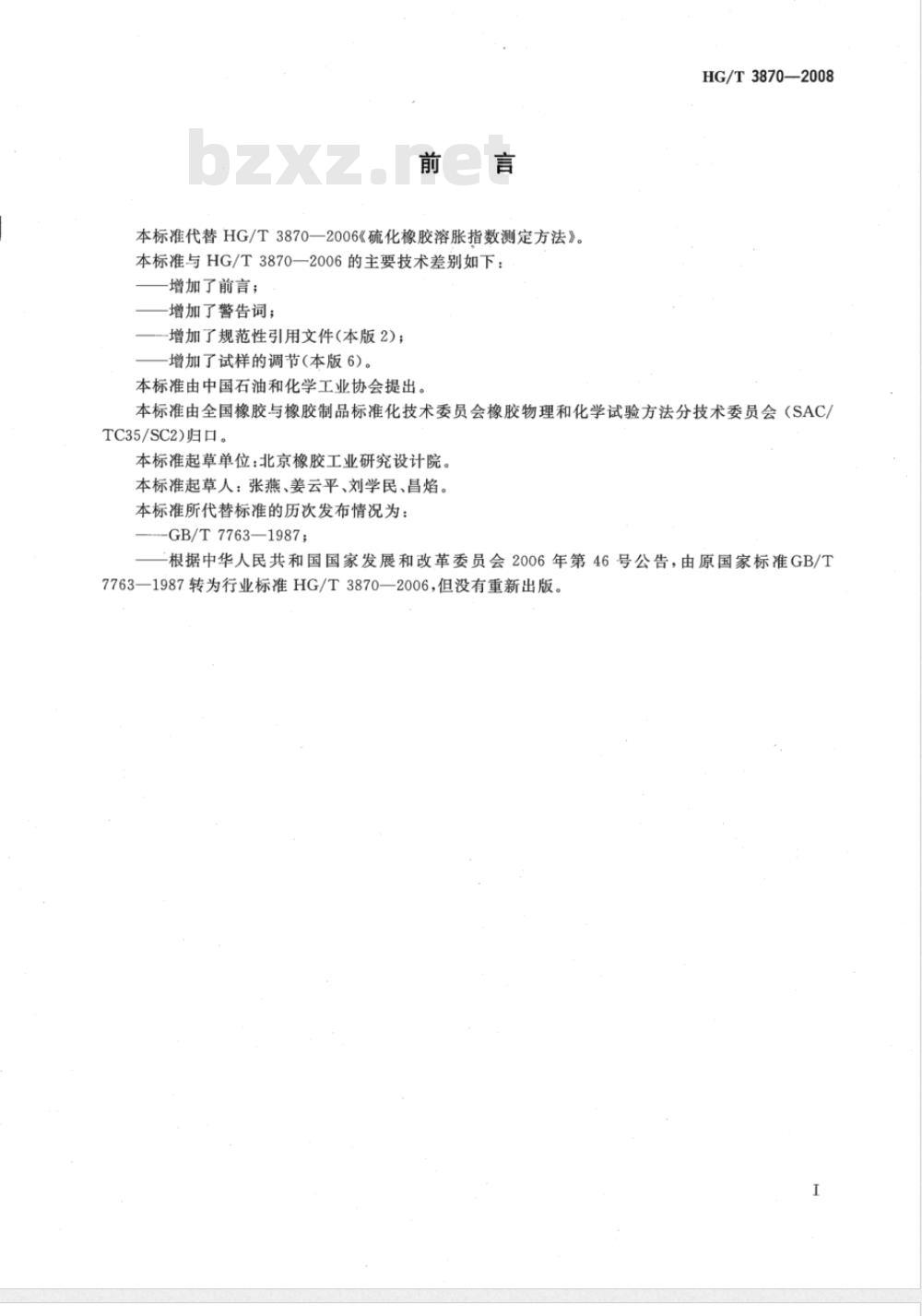

本标准代替HG/T3870—2006《硫化橡胶溶胀指数测定方法》。本标准与HG/T3870—2006的主要技术差别如下：增加了前言；
增加了警告词；
-增加了规范性引用文件(本版2)；增加了试样的调节（本版6）。
本标准由中国石油和化学工业协会提出。HG/T3870—2008
本标准由全国橡胶与橡胶制品标准化技术委员会橡胶物理和化学试验方法分技术委员会（SAC/TC35/SC2)归口。
本标准起草单位：北京橡胶工业研究设计院。本标准起草人：张燕、姜云平、刘学民、昌焰。本标准所代替标准的历次发布情况为：GB/T7763—1987;
根据中华人民共和国国家发展和改革委员会2006年第46号公告，由原国家标准GB/T7763—1987转为行业标准HG/T3870—2006，但没有重新出版。I

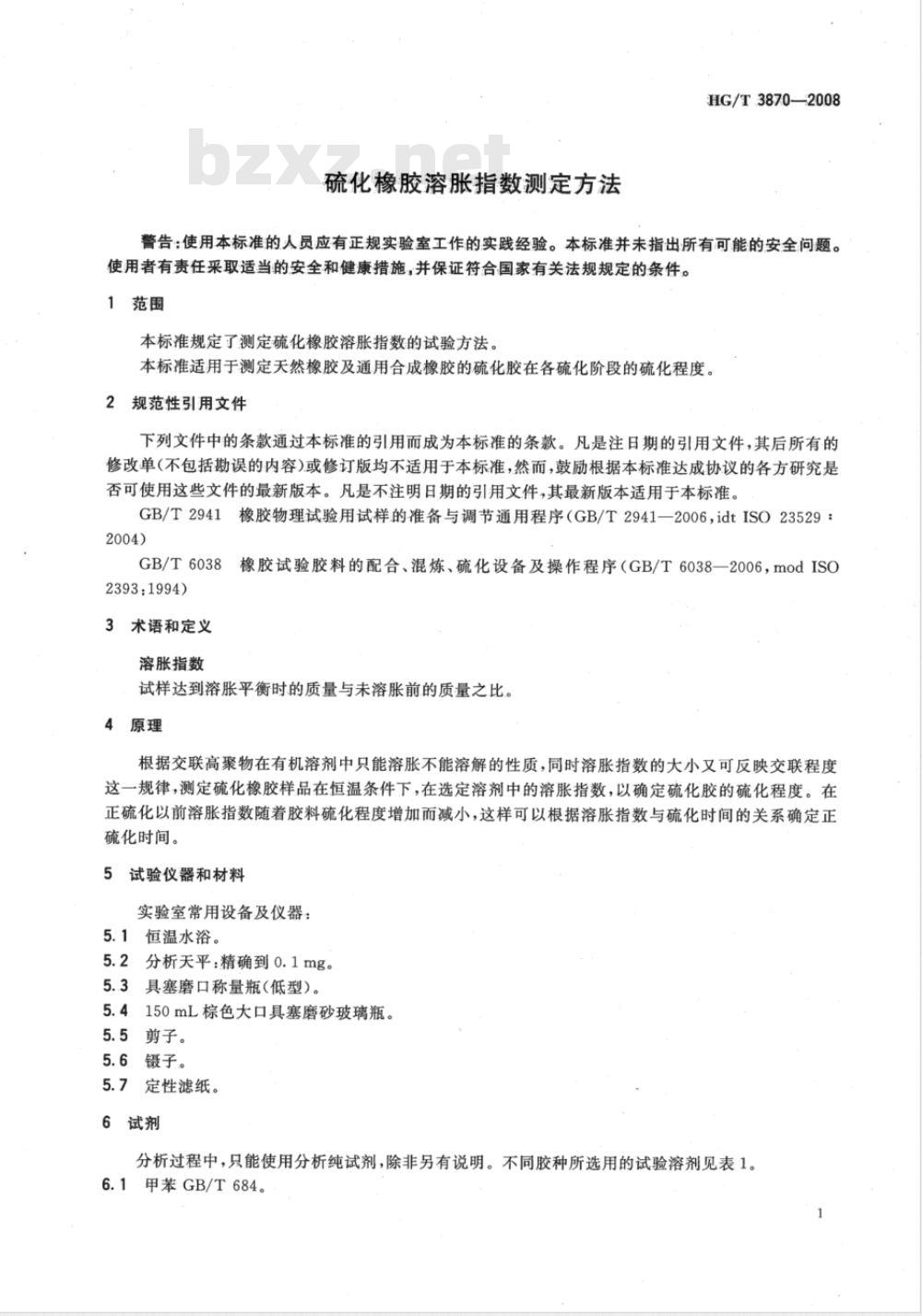

硫化橡胶溶胀指数测定方法
HG/T3870—2008
警告：使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1
本标准规定了测定硫化橡胶溶胀指数的试验方法。本标准适用于测定天然橡胶及通用合成橡胶的硫化胶在各硫化阶段的硫化程度。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。GB/T2941橡胶物理试验用试样的准备与调节通用程序（GB/T2941一2006，idtISO23529：2004)
GB/T6038橡胶试验胶料的配合、混炼、硫化设备及操作程序（GB/T6038一2006，modISO2393:1994)
3术语和定义
溶胀指数
试样达到溶胀平衡时的质量与未溶胀前的质量之比。原理
根据交联高聚物在有机溶剂中只能溶胀不能溶解的性质，同时溶胀指数的大小又可反映交联程度这一规律，测定硫化橡胶样品在恒温条件下，在选定溶剂中的溶胀指数，以确定硫化胶的硫化程度。在正硫化以前溶胀指数随着胶料硫化程度增加而减小，这样可以根据溶胀指数与硫化时间的关系确定正硫化时间。
5试验仪器和材料
实验室常用设备及仪器：
5.1恒温水浴。
5.2分析天平：精确到0.1mg。
5.3具塞磨口称量瓶（低型）。
5.4150mL棕色大口具塞磨砂玻璃瓶。5.5剪子。
5.6镊子。
5.7定性滤纸。
6试剂
分析过程中，只能使用分析纯试剂，除非另有说明。不同胶种所选用的试验溶剂见表1。6.1甲苯GB/T684。
HG/T3870—2008

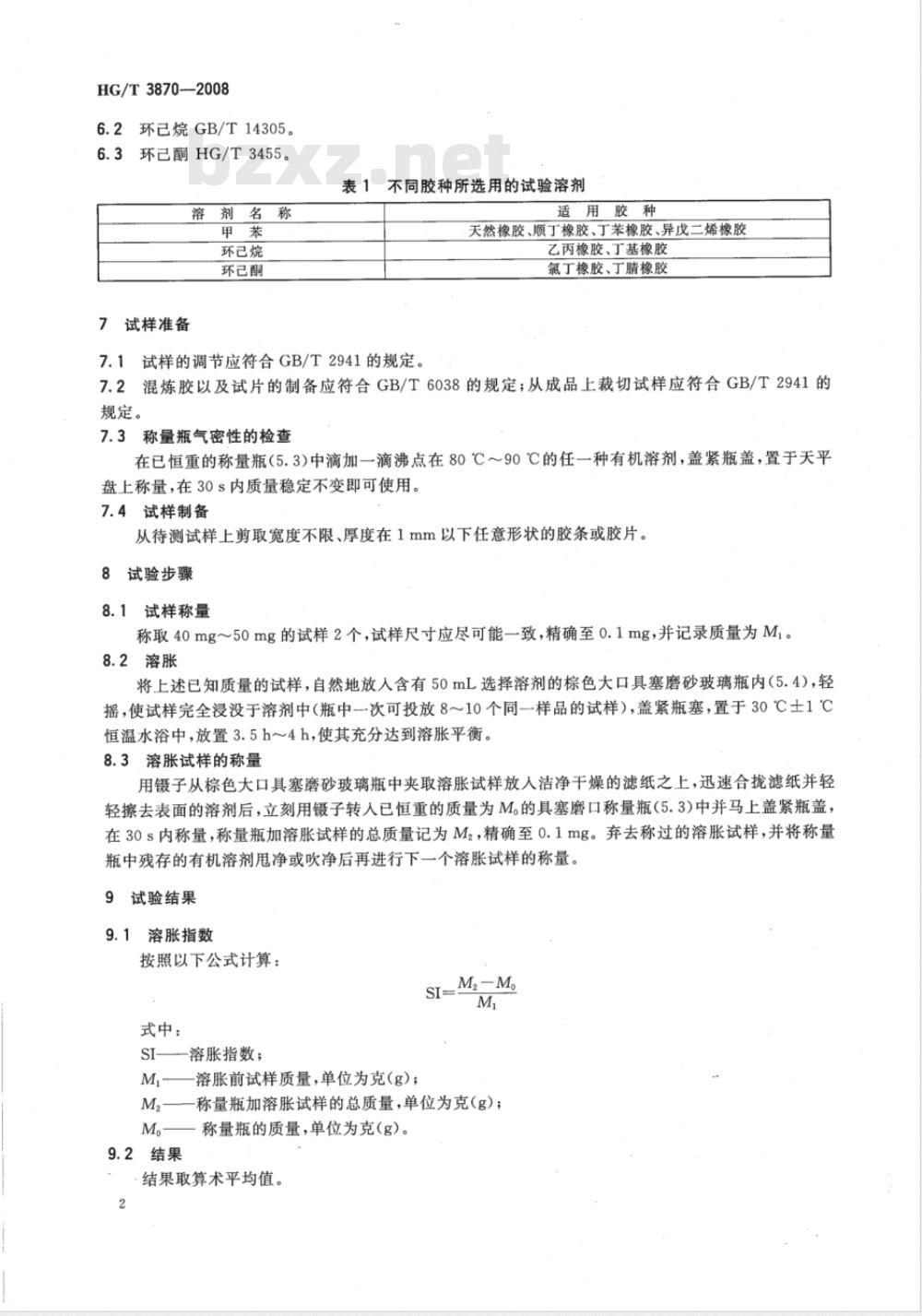

6.2环已烷GB/T14305。
6.3环已酮HG/T3455。
溶剂名称
环己烷
环己酮
7试样准备
表1不同胶种所选用的试验溶剂
适用胶种
天然橡胶、顺丁橡胶、丁苯橡胶、异戊二烯橡胶乙丙橡胶、丁基橡胶
氯丁橡胶、丁腈橡胶bZxz.net
7.1试样的调节应符合GB/T2941的规定。7.2混炼胶以及试片的制备应符合GB/T6038的规定；从成品上裁切试样应符合GB/T2941的规定。
7.3称量瓶气密性的检查
在已恒重的称量瓶（5.3)中滴加一滴沸点在80℃～90℃的任一种有机溶剂，盖紧瓶盖，置于天平盘上称量，在30s内质量稳定不变即可使用。7.4试样制备
从待测试样上剪取宽度不限、厚度在1mm以下任意形状的胶条或胶片。8试验步骤
8.1试样称量
称取40mg～50mg的试样2个，试样尺寸应尽可能一致，精确至0.1mg，并记录质量为M。8.2溶胀
将上述已知质量的试样，自然地放人含有50mL选择溶剂的棕色大口具塞磨砂玻璃瓶内（5.4），轻摇，使试样完全浸没于溶剂中（瓶中一次可投放8～10个同-样品的试样），盖紧瓶塞，置于30℃士1℃恒温水浴中，放置3.5h～4h，使其充分达到溶胀平衡。8.3溶胀试样的称量
用镊子从棕色大口具塞磨砂玻璃瓶中夹取溶胀试样放入洁净干燥的滤纸之上，迅速合拢滤纸并轻轻擦去表面的溶剂后，立刻用镊子转入已恒重的质量为M。的具塞磨口称量瓶（5.3)中并马上盖紧瓶盖，在30s内称量，称量瓶加溶胀试样的总质量记为M2，精确至0.1mg。弃去称过的溶胀试样，并将称量瓶中残存的有机溶剂甩净或吹净后再进行下一个溶胀试样的称量。9试验结果
9.1溶胀指数
按照以下公式计算：
式中：
SI——溶胀指数；
M,-—溶胀前试样质量，单位为克(g）；称量瓶加溶胀试样的总质量，单位为克（g）；M
M。——称量瓶的质量，单位为克（g）。9.2结果
结果取算术平均值。

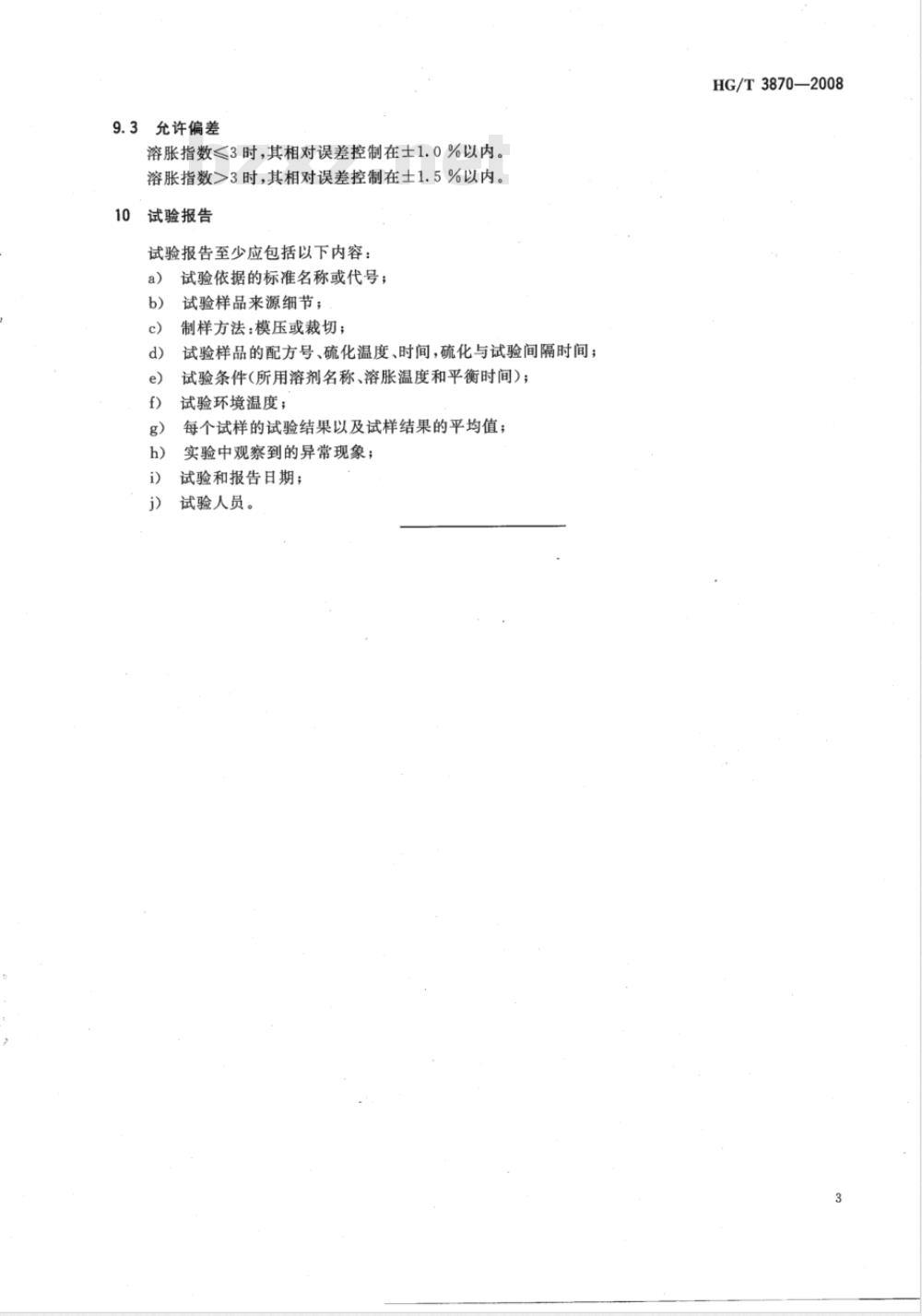

9.3允许偏差
溶胀指数≤3时，其相对误差控制在士1.0%以内。溶胀指数>3时，其相对误差控制在士1.5%以内。10
试验报告
试验报告至少应包括以下内容：a)
试验依据的标准名称或代号；
试验样品来源细节；
制样方法：模压或裁切；
试验样品的配方号、硫化温度、时间，硫化与试验间隔时间；试验条件(所用溶剂名称、溶胀温度和平衡时间)；试验环境温度；
每个试样的试验结果以及试样结果的平均值；实验中观察到的异常现象；
试验和报告日期；
试验人员。
HG/T3870—2008
中华人民共和国
化工行业标准
硫化橡胶溶胀指数测定方法
HG/T3870—2008
出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码100011)北京云浩印刷有限责任公司印装880mm×1230mm1/16印张字数7千字2008年6月北京第1版第1次印刷
书号：155025·0588
购书咨询：010-64518888
售后服务：010-64518899
网址：http：//www.cip.com.cn凡购买本书，如有缺损质量问题，本社销售中心负责调换。定价：8.00元
版权所有
违者必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
