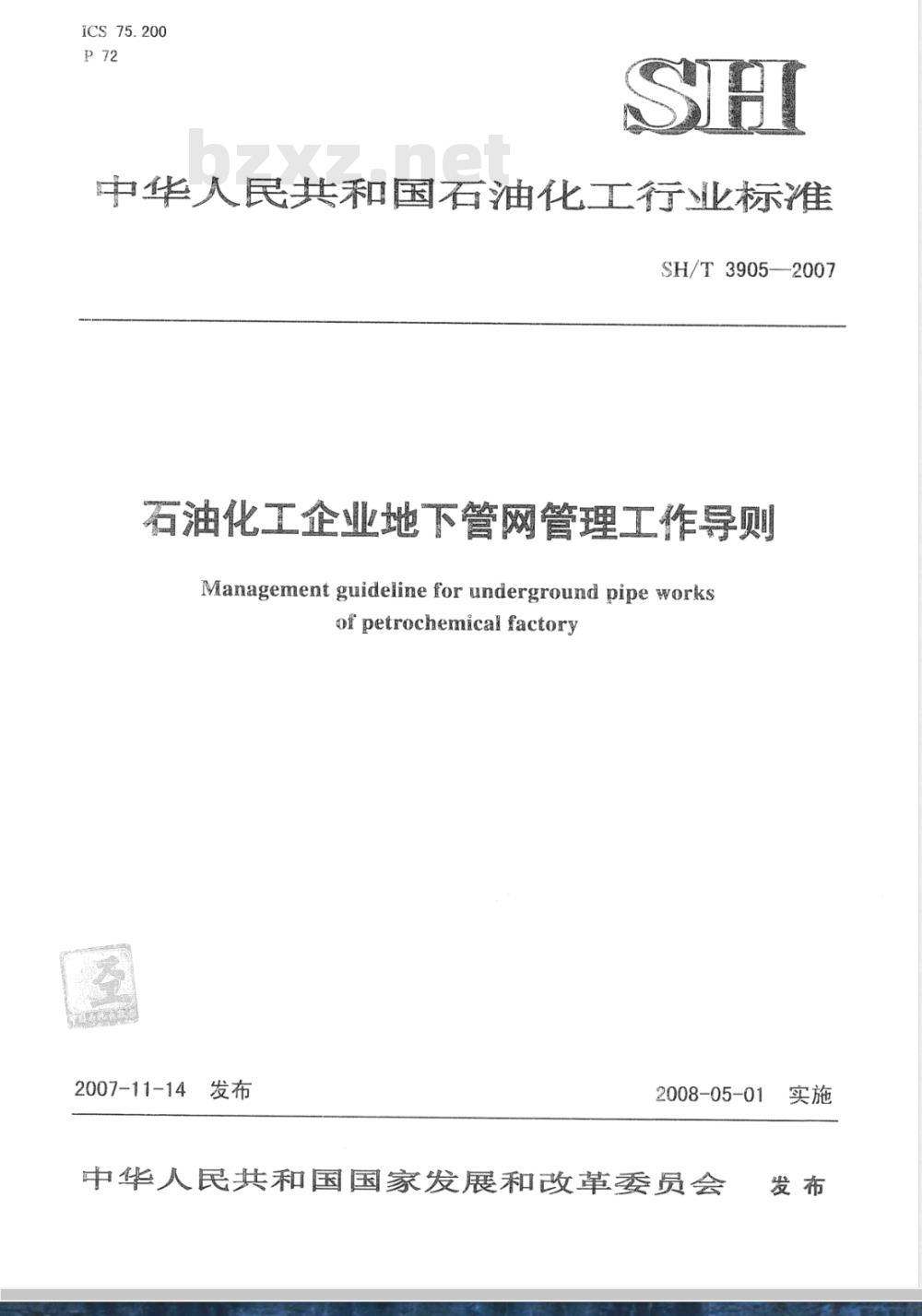

【石油化工行业标准(SH)】 石油化工企业地下管网管理工作导则

ICS75.200
中华人民共和国石油化工行业标准SH/T3905—2007
石油化工企业地下管网管理工作导则Management guideline for underground pipe worksof petrochemical factory
2007-11-14发布
2008-05-01
中华人民共和国国家发展和改革委员会实施

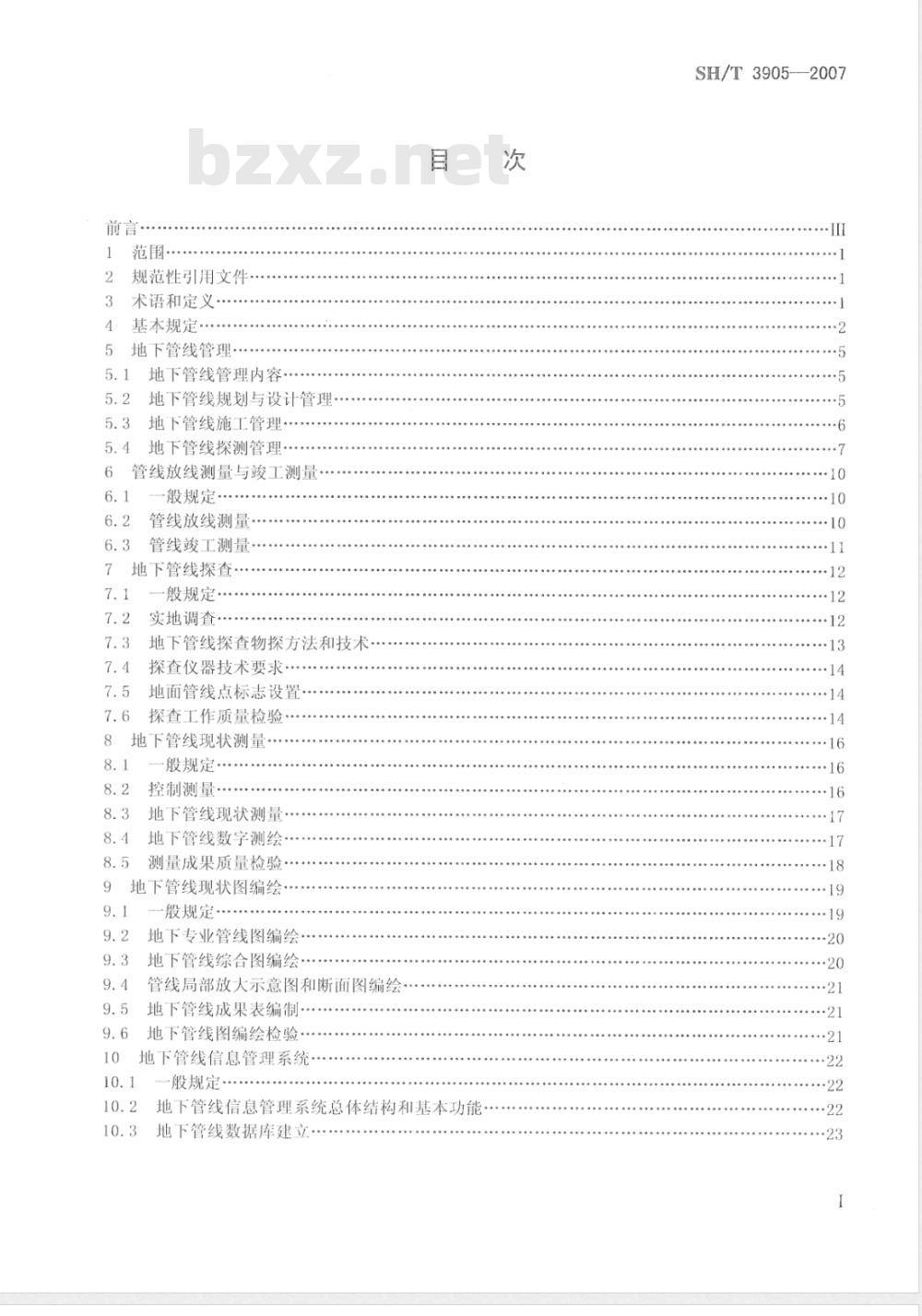

规范性引用文件
术语和定义·
基本规定
地下管线管理
地下管线管理内容
地下管线规划与设计管理·
地下管线施工管理
地下管线探测管理
管线放线测量与竣工测量
般规定
管线放线测量·
管线竣工测量·
地下管线探查·
般规定·
实地调查：
地下管线探查物探方法和技术
探查仪器技术要求
地面管线点标志设置
探查工作质量检验
地下管线现状测量
般规定
控制测量·
地下管线现状测量·
地下管线数字测绘
测量成果质量检验.
地下管线现状图编绘·
般规定
地下专业管线图编绘·
地下管线综合图编绘
管线局部放大示意图和断面图编绘地下管线成果表编制·
地下管线图编绘检验·

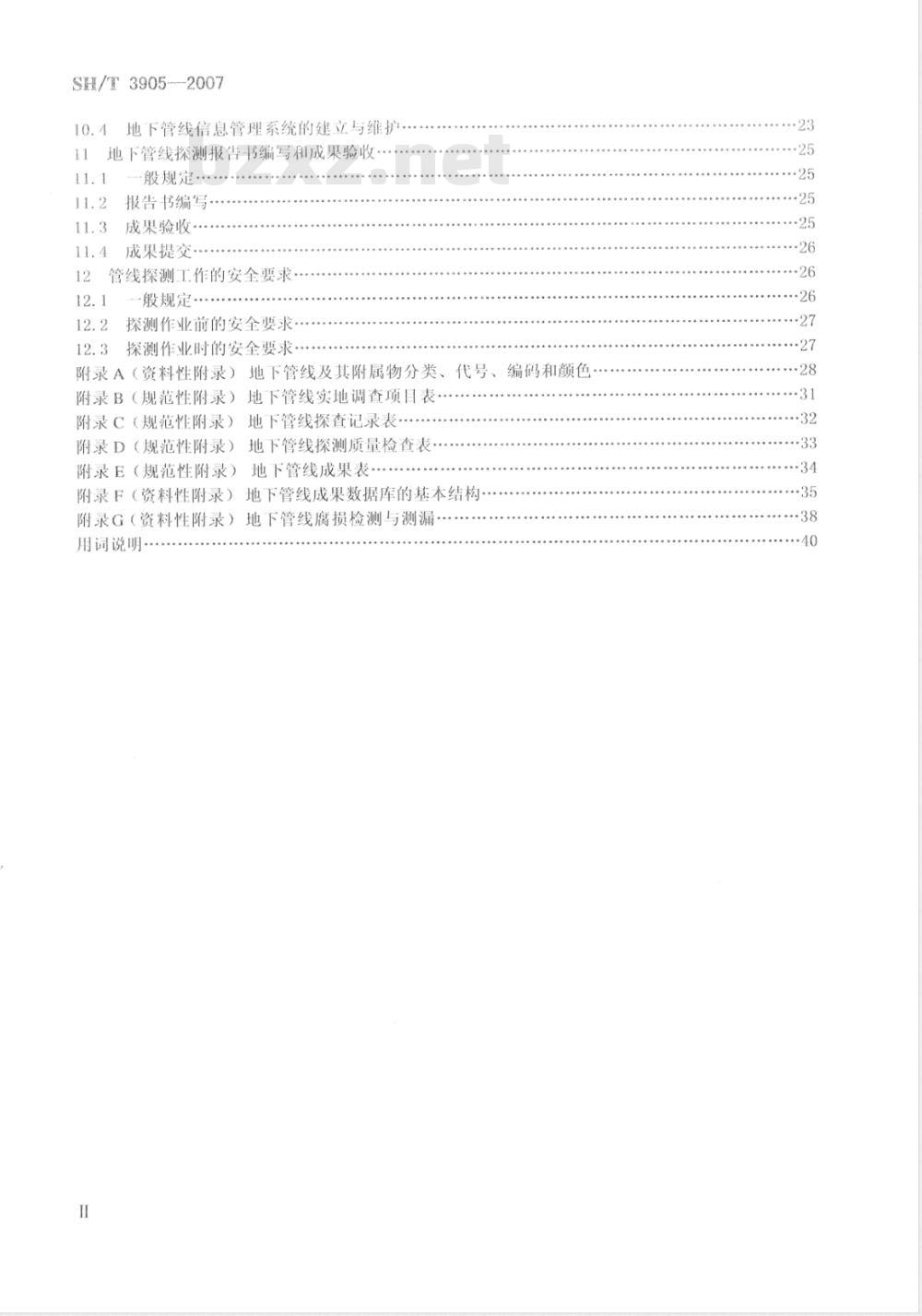

地下管线信息管理系统
SH/T3905-2007
SH/T3905---2007
地下管线信息管理系统的建立与维护地下管线探测报告书编写和成果验收11.1
·般规定·
报告书编写·
成果验收
成果提交
管线探测工作的安全要求
般规定·
探测作业前的安全要求·
探测作业时的安全要求·
附录A（资料性附录）地下管线及其附属物分类、代号、编码和颜色，附录B（规范性附录）地下管线实地调查项目表附录C（规范性附录）地下管线探查记录表附录D（规范性附录）地下管线探测质量检查表·附录E（规范性附录）
地下管线成果表
附录F（资料性附录
地下管线成果数据库的基本结构附录G（资料性附录）
地下管线腐损检测
用词说明
SH/T3905---2007

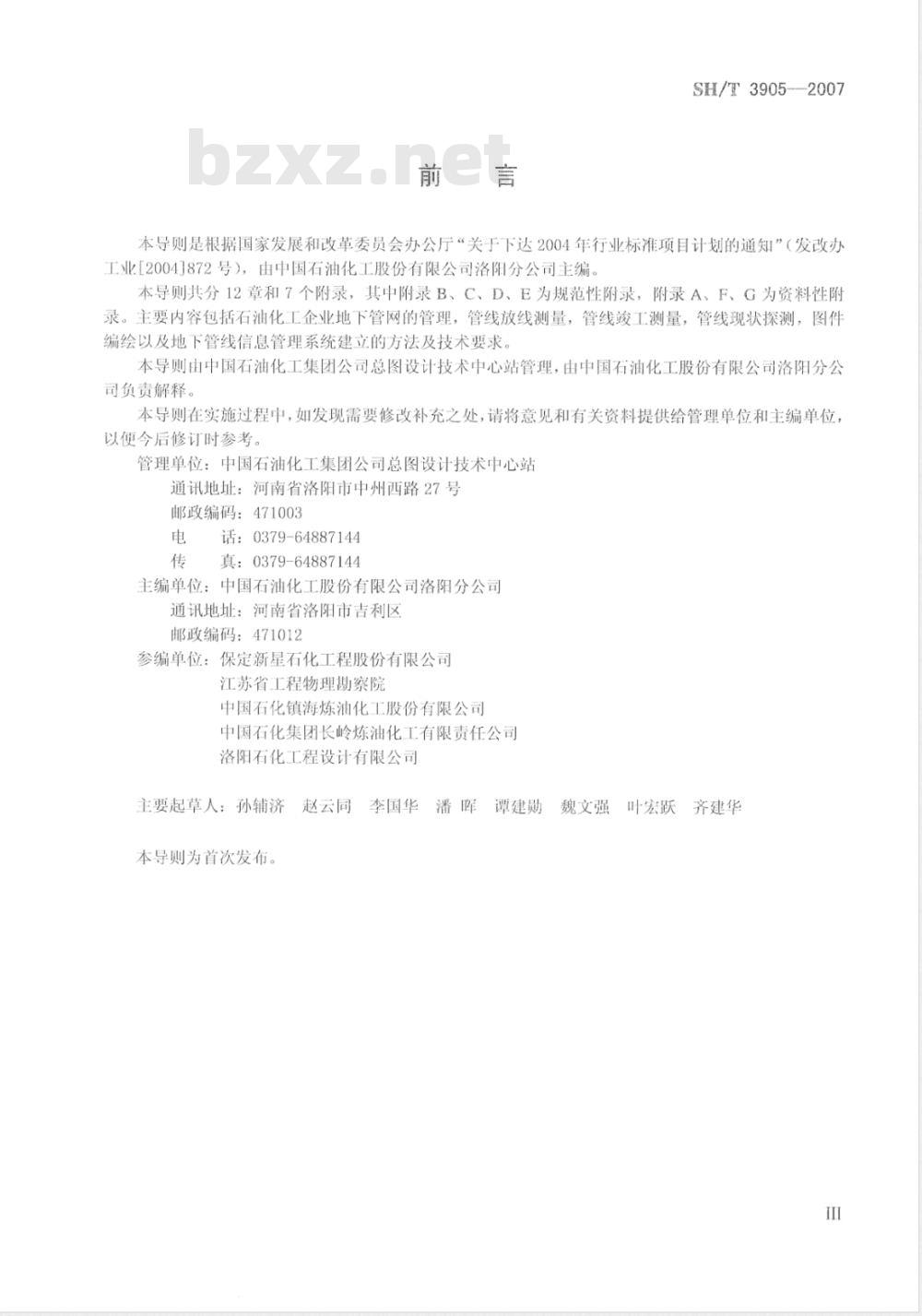

本导则是根据国家发展和改革委员会办公厅“关于下达2004年行业标准项目计划的通知”（发改办工业[2004]872号），由中国石油化工股份有限公司洛阳分公司主编。本导则共分12章和7个附录，其中附录B、C、D、E为规范性附录，附录A、F、G为资料性附录。主要内容包括石油化工企业地下管网的管理，管线放线测量，管线工测量，管线现状探测，图件编绘以及地下管线信息管理系统建立的方法及技术要求。本导则由中国石油化工集团公司总图设计技术中心站管理，由中国石油化工股份有限公司洛阳分公司负责解释。
本导则在实施过程中，如发现需要修改补充之处，请将意见和有关资料提供给管理单位和主编单位，以便今后修订时参考。
管理单位：中国石油化工集团公司总图设计技术中心站通讯地址：河南省洛阳市中州西路27号邮政编码：471003
电话：0379-64887144
真：0379-64887144
主编单位：中国石油化工股份有限公司洛阳分公司通讯地址：河南省洛阳市吉利区邮政编码：471012
参编单位：保定新星石化工程股份有限公司江苏省工程物理勘察院
中国石化镇海炼油化工股份有限公司中国石化集团长岭炼油化工有限责任公司洛阳石化工程设计有限公司
主要起草人：孙辅济
齐赵云同李国华潘晖谭建勋
魏文强叶宏跃齐建华
本导则为首次发布。

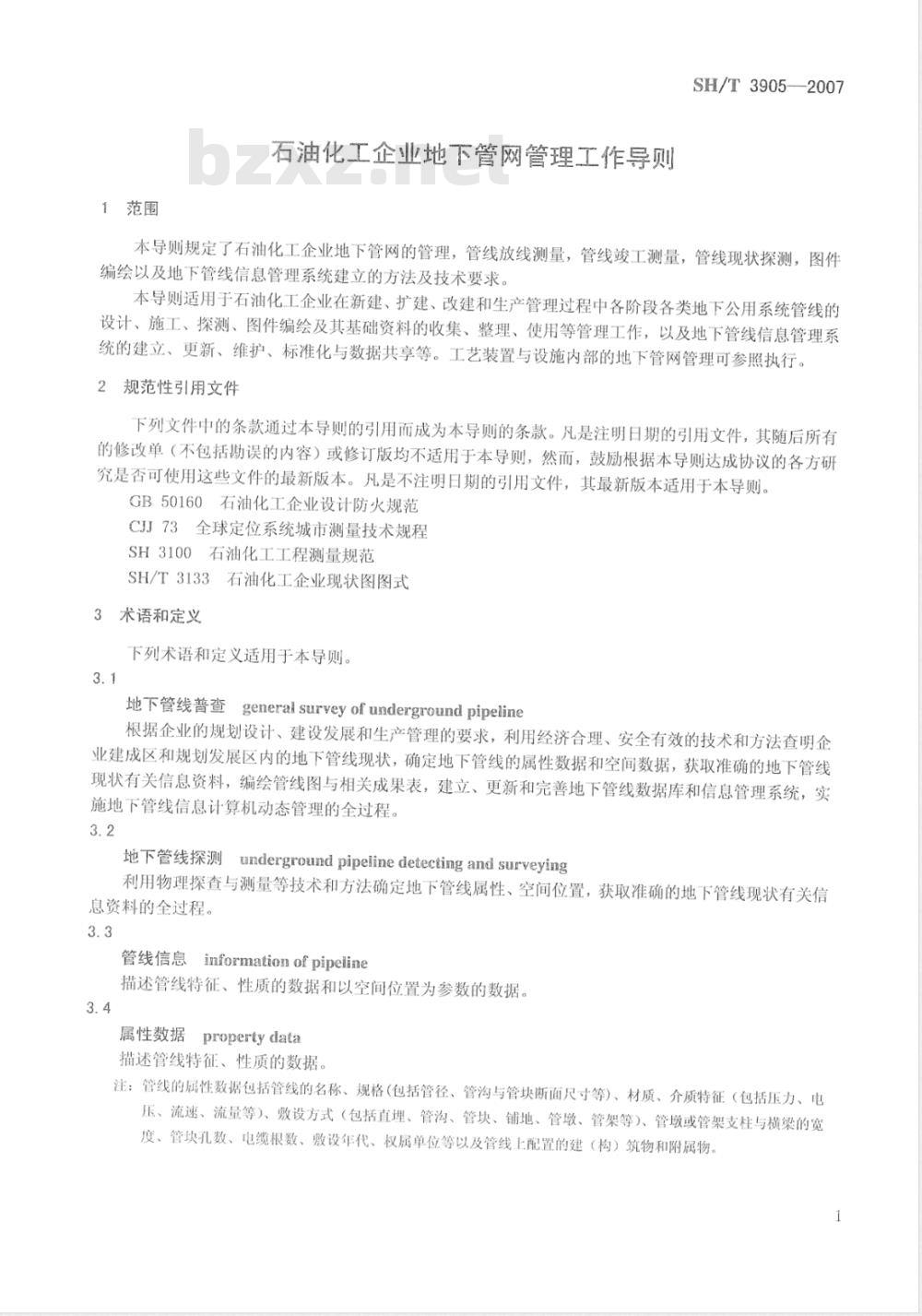

1范围
石油化工企业地下管网管理工作导则SH/T3905--2007
本导则规定了石油化工企业地下管网的管理，管线放线测量，管线峻工测量，管线现状探测，图件编绘以及地下管线信息管理系统建立的方法及技术要求。本导则适用于石油化工企业在新建、扩建、改建和生产管理过程中各阶段各类地下公用系统管线的设计、施工、探测、图件编绘及其基础资料的收集、整理、使用等管理工作，以及地下管线信息管理系统的建立、更新、维护、标准化与数据共享等。工艺装置与设施内部的地下管网管理可参照执行。2规范性引用文件
下列文件中的条款通过本导则的引用而成为本导则的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本导则，然而，鼓励根据本导则达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本导则。GB50160石油化工企业设计防火规范CJJ73全球定位系统城市测量技术规程SH3100石油化工工程测量规范
SH/T3133石油化工企业现状图图式3术语和定义
下列术语和定义适用于本导则。3.1
地下管线普查general survey of underground pipeline根据企业的规划设计、建设发展和生产管理的要求，利用经济合理、安全有效的技术和方法查明企业建成区和规划发展区内的地下管线现状，确定地下管线的属性数据和空间数据，获取准确的地下管线现状有关信息资料，编绘管线图与相关成果表，建立、更新和完善地下管线数据库和信息管理系统，实施地下管线信息计算机动态管理的全过程。3.2
地下管线探测
underground pipeline detecting and surveying利用物理探查与测量等技术和方法确定地下管线属性、空间位置，获取准确的地下管线现状有关信息资料的全过程。
管线信息imformationofpipeline描述管线特征、性质的数据和以空间位置为参数的数据。3.4
属性数据
居propertydata
描述管线特征、性质的数据。
注：管线的属性数据包括管线的名称、规格（包括管径、管沟与管块断面尺寸等）、材质、介质特征（包括压力、电压、流速、流量等）、敷设方式（包括直埋、管沟、管块、铺地、管墩、管架等）、管墩或管架支柱与横梁的宽度、管块孔数、电缆根数、敷设年代、权属单位等以及管线上配置的建（构）筑物和附属物。1
SH/T3905--2007
空间数据spatialdata
以空间位置为参数的数据。
注：管线的空间数据包括管线的出面位置，理深（或标高）、架空高度（或标富走向等，以及管线上配置的建（构）筑物平而位置和附属物中心点的坐标与标高。3.6
地下管线点suryeyingpoint of underground pipeline地下管线在竣工测量和管线现状探测工作过程中，为准确措述地下管线的走向特征及管线上配置的建（构）筑物和附属物的属性数据与空间数据，在地下管线以及管线上配置的建（构）筑物和附属物上设立的测点。
地下管线特征点Characteristicpointofundergroundpipeline地下管线的起止点、转折点、分支点、交叉点、变坡点、变深点、变径点、变材点、出地点、入地点、上杆点、下柱点等以及管线上配置的建（构）筑物的平面位置和附属物的中心点等的统称。注：管线特征点按其出露情况分为明显管线点和隐蔽管线点3.8
现状调绘actualitysurveyanddrawing山管线权属单位负责组织有关专业人员，对已敷设的地下管线进行资料收集，并分类整理、、编绘成
现状调绘图，为外探测作业提供参考和有关地下管线属性依据的过程3.9
拓扑关系topological relation在地下管线信息管理系统中，对管线和管线点等目标体之间空间连接关系的描述。3.10拓扑结构topologicalstructure日标体之间的拓扑关系。
地下管线信息管理系统
underground pipeline information system在计算机硬件、软件、数据库和网络的支持下，利用GIS技术实现对地下管线及其附属设施的属性和空间信息进行输入、编辑、存储、分析、查询、统计、编绘图件、维护更新和输出的计算机管理系统
基本规定下载标准就来标准下载网
4.1油化/企业下管网资料是企业规划设计、建设发展和生产管理的重要基础资料企业应全面、系统地管理好地下管网信息资料，实现地下管网管理的科学化，数字化，信息化。42有汕化企业地下管网的管理及其基础资料收集整理和归档工作，应贯穿于工程项自设计、施正和生产的全过程
4.3有油化1企业地下管网管理是总图管理的重要组成部分，总图管理部门履行职责，做好地下管
网的管理作。
4.4有油化工企业地下管网是指以直理、管沟或管块等方式敷设的各类公用系统管线以及管线上配置的建（构）筑物和附属物的总称。4.5位于厂区外与企业直接相关的管线，也属于企业地下管网管理二作的范腾4.6石油化工企业各类管线按专业类别司分为：a）给水与循环水管线：新鲜水生活给水、生产给水、消防给水、循环冷水、循环热水、自流循环热水、中水等管线
排水管线：雨水、生活污水、生产废水、生产污水、雨污合流等管线以及排水沟渠等；b)
热力管线：蒸汽、热水给水、热水回水、软化水、凝结水等管线；c）
SH/T3905-2007
工艺管线：净化风、非净化风氧气、氢气、氮气及液化烃、可燃气体、可燃液体和甲、乙、丙类固体等管线；
燃气管线：天然气、液化气、煤气、瓦斯等管线；化学药剂与催化剂管线：酸溶液、碱溶液、氨溶液、催化剂等管线电力线路：高压、低压、照明等线路；电信线路，控制、通信、有线电视等线路；其他管线：排灰、排渣等管线。i)
石油化工企业地下管网各类管线的分类、代号、颜色参见本导则附录A。4.7各类地不管线上配置的建（构）筑物和附属物参见表1。表1各类地下管线上配置的建（构）筑物和附属物管线类别
(雨水、污水)
热力、
其他管线
建（构）筑物
水源井、给水泵站、水塔、清水池、净化池、安全水池等
排水泵站、沉淀池、化粪池、净化构筑物、暗沟地面出口等
热交换站、调压房、煤气站、锅炉房、动力站、储气柜、冷却塔等
变电所（站）配电室、电缆检修井、各种塔（杆）等
变换站、控制室、电缆检修井、各种塔（杆）增音站等
泵站、沉淀池、净化构筑物、地面出口等附
阀门、水表、消火栓、排阀、排泥阀、预留接头、阀门井等
雨水井、检查井、跌水井、永封井、沉泥井、进水口、出水口、污水井、排污装置等伸缩器、排气（排水、排污）装置、凝水井、各种睿井、阀门等
杆上变压器、露天地面变压器、各种窖井、人孔井、照明设备等
交接箱、分线箱（盒）、放大器、各种窖井、检修并等
伸缩器、排气（排水、排污）装置、凝水井、各种窖井、闵门等
4.8企业应根据其规划设计，建设发展和生产管理的实际情况，采取技术先进安全可肇、经济合理的方法对企业建成区的地下管网现状进行普查，应适时对地下管线现状进行修测，全面修测时限不宜超过5年。
4.9普查工作宜利用探测方法和手段查明地下管线现状，确定地下管线的属性数据空间数据，获取准确的管线信息资料，建立，更新和完善地下管线信息管理系统，编绘管线图与相关成果表。4.10地下管网管理的科学化、数字化和信息化应与管线现状普查工作同步进行，并采用外业探测、内业成图与同步建立地大管线信息管理系统的一体化技术方法，实现地下管线信息计算机动态管理，保证地下管线信息的科学性、准确性其享性和现势性。4.11在地下管线探测时，应对明显管线点进行实地调查和测量有关数据。对隐蔽管线点应采取物探方法，利用仪器探查或通过打样洞方法确定管线的规格、材质、位置与理深等属性数据和空间数据，并对其地而投影位置进行测量。
4.12管线的平面位置和高程均应采用统--的城市坐标系统或建筑坐标系统与高程系统；建筑坐标系统3
SH/T 3905--2007
与城市坐标系统应建立换算关系。4.13管线图的编绘应建立在数字化现状地形图的基础上。管线竣工测量与探测的基本地形图比例尺可按表2选择，厂区基本地形图比例尺宜选为1：500。表2管线峻工测量与探测的基本地形图比例尺选择峻工测量与探测类别
厂区管线工测量与探测
施工场地管线峻工测量与探测
广外管线峻工测量与探测
选用比例尺
1:500~1:1000
1:2001:1000
1:500~1:2000
4.14地上、地下管线1:500～1：2000比例尺带状地形图测绘的宽度：厂区内宜测至第排建（构）筑物、相临工艺装置或设施边界线；专业（或厂外、厂际）管线宜测至管线中心线两侧或者管线上配置的建（构）筑物和附属物场区外不小于50m的范围，或根据需要确定。4.15工程项目在涉及多专业管线设计时，应进行管线综合设计。4.16地下管线工程工时应进行峻工测量，并应编绘管线峻工图；地下管线探测时，应编绘地下管线现状探测图。
4.17地下管线峻工图和地下管线现状探测图可分为专业管线图、管线综合图、局部放大示意图和断面图。4.18对于有出地、入地的地下管线，在管线峻工图和管线现状探测图上，应标明管线出地点、入地点区域与地下管线直接相连接的接入点、接出点或走向，如地上铺地管线、管墩管线或管架管线以及建（构）筑物和设施等。
地下管线峻工或现状管线探测时，对地下管线特征点应设置易识别的永久性地面标志（预制水泥4.19
桃、刻有、铁钉等）或临时性地面标志（木桩、铁钉、油漆等），并符合下列规定：a)
管线点宜设置在管线特征点在地而的投影位置上；当管线直线段上两相邻特征点距离超过50m时，宜加密管线点且设置永久性地而标志：施工场地管线点间距不应大」：10m：当管线湾山时，管线点的设置应能反映管线弯由特征：当管线穿越道路、铁路时，应在道路、铁路两侧设永久性地面标志；临时性地而标志面宜与地面取平；对隐藏管线点应设置永久性地而标志，并做好点之记，作为管线峻工或探测成果资料的组成部分。g）x
4.20地而标患应标明管线的名称、规格、理深（或标高），并在地面标志项面标明管线的走向。永久性地而标不得影响管线的正常使用、检维修、安全和交通等要求。4.21地下管线峻工测量租普查工作的数据采集，应符合本工作导则的规定并满是地下管线信息管理系统所需数据资料的要求。同时应对采集的数据和处理后的数据做好备份，防止数据流失。4.22管线工程峻与地下管线普查的成果资料（包括放线、探查、测量等内、外业原始资料）应按档案管理统“的档案载体、装订规格和组卷要求，分为文字、表、图、数据盘四大类进行整理组卷，经验收合格届分别交档案、总图管理等部门。4.23地下管线信息管理系统的建立应切合实际，统筹规划，综合不同用途需要，科学系统地组织实施，保证信息资源共享，充分发挥信息应用潜力。4.24地下管线档案的管理应标准化和规范化。地下管线资料的保管与使用，必须严格执行国家、行业的保密规定，对外提供属于保密的管线资料应报主管领导批准，并应履行保密和相关于续。4
5地下管线管理
5.1地下管线管理内容
地下管线管理包括：
SH/T3905--2007
参与企业建设发展规划和工程项目管线综合设计方案的制定、审查、协调和选址定点工作：a)
对已批准的管线综合设计的实施进行监督、检查，提出处理意见并参与竣工验收；b)
负责组织企业地上、地下管线现状探测工作；参与新建、改建和扩建项目的地上、地下管线竣c
工测量工作：
负责或组织绘制企业管线现状图，内容应包括地上、地下管线以及管线上配置的建（构）筑物和d)
附属物，并不断补充、完善，使之正确反映管线现状，实现地下管线信息动态管理；负责地下管线信息管理系统的建立、更新、完善、维护等工作，并对管线有关信息的使用与发e)
布进行管理。为企业的规划设计、建设发展和生产管理及时、准确、全面、系统地提供地下管线现状资料；
参与测量控制点和地下管线标志的选点、定位工作，并对其坐标、高程等数据收集管理；参与企业已有测量控制点和地下管线标志的保护、维修工作；参与对企业地下管线事故调查和管线违章建设的处理工作；配合有关单位做好企业生产安全、消防救护、环境保护、交通运输和厂容管理等涉及地下管线管理方面的工作；
负责或配合收集、整理与企业地下管线管理有关的本地区气象、水文、地形、地质、地震以及城市规划与城市基础设施等资料。5.2地下管线规划与设计管理
5.2.1工程项目在规划、设计前，应查明地下管线现状，向设计单位提供的地下管线及其相关资料应详实、可靠。
5.2.2地下管线的规划、设计应在企业总体布置的基础上，使管线与管线之间、管线与建（构）筑物和工艺装置或设施之间，在平面与竖向布置上符合下列原则：结合企业现状，兼顾近期、中远期发展规划：a
满足工艺要求，流程顺畅，有利生产，确保安全，方便管理，降低能耗，提高效益；满足交通运输、施工检修和自然条件等方面的需要；保护和改善生态环境，防止污染和其它公害；预留和保护好建设与发展用地，坚持合理和节约用地：符合国家和地方有关专业技术规范、规定的要求。5.2.3
地下管线应按管线类别相同和理深相近的原则，分别合理地集中布置，相互平行的地下管线不应重叠直埋敷设。
5.2.4在条件许可时，管线综合设计宜采用共沟、共架、多层、或以同槽施工方式布置。5.2.5管线综合设计，应将管线分类布置在道路的两侧，并与道路、街区、工艺装置和设施的建筑红线或用地边界线平行敷设；主千管应布置在靠近主要工艺装置、设施或支管线较多的一侧。5.2.6永久性的地上、地下管线，不得穿越或跨越与其无关的工艺装置、设施、露天堆场、建（构）筑物和规划发展用地。
工程项目在规划设计与施工中，当管线敷设在平面或竖向位置发生矛盾时，应按下列原则协调解决：
新建的让现有的；
压力流的让重力流的：
管径小的让管径大的；
易弯曲的让不易弯曲的；
SH/T3905--2007
临时性的让永久性的
分支管线让主十管线：
工程量小的让工程量大的
技术、安全要求低的计技术安全要求高的；检修次数少、方便的让检修次数多不方便的。总图管理部门应组织或参与管线设计图与资料的审查工作。5.2.8
5.3地下管线施工管理
5.3.1凡在企业区内新建。改建和扩建管线以及管线上配置的建（构）筑物和附属物，应征得企业内相关部门的认可并办理有关手续5.3.2新建、改建和扩建工程自的施工区域内现获告线时，成技行会签制度并办理动土和安全作业手续。
5.3.3在新建、改建和扩建及生产会能程主有现获管线的维护用保护工作。建设管理部门、管线管理部门和施单位等随产格执行有关规定和要来，的保现快音线的正常运行产新建、改建、扩建的建《构）筑物和投及其基乱不得对现有地上、地下管线造成不良影响。5.3.4
置建（构）筑物和设施及其基酬与现肤件之向，新建管线与现状管线之间的平而和竖向间距不能满是有关规范要求时，应进行技术处理，5.3.6
工程项用施工过程中，
就昔施后，其间距可适当减小，管线融设年量
定协调解决，并按规定履行更
才质时，应按本导则第5.2.7条的规在现状地下管线、管淘、管块主新建道路维均等当平市、品向间距或现状管线管沟、管快的保护设施满足不了有关博范更求可5.3.8
当条件许可时，新建设改理
关别用不购工（或其他填料）分层回填当技条件许可时，可对地下与地于存线安装管战安全报需保装置和信息自动采集设施。5.3.9
上科建设管理部门应象下塑保线美的工作明确工程项旧保护管生
正程顶自在开工前，免成
组织外香施工组织选
严组织件开该！程项目保管线工作的专题会议，断会权纪要和有关资料向施工单位做好保扩线的靠及落主
配合算线管理等部最好电工量程中制管我的保护股管钱事故抢能等工作线管理部门在管量
制成完养对管线间型合制度
中的医感质责正保国管线相关的工作主全店故告制和时监护员的考核制度；对管线永久性地拍标志进行经工维向施单位做好现状音生的主能行向施人单位做好确保管线安全的传教用龙款识
参与中香施广红织设计施保护平线的集空用施，监护人员成加强筹施工现场的巡查。巡查时发现有违章作业或危及得线的运行的行为时，有权制止并向建设咨理部门通报，指导施工单位采取保扩措施，详空署整改意见书，做好记录：管线发生事故所，应及时向行关部门报告并组织抢修，防止故的扩大和造成更为严重的环境、社会影响或更大的经济损美
施工单位应负资下列与保护管线相关的工作：工程建设涉及现状管线时，施工单位编制的施工组织设计（施工方案），内容应包括保护管线的技术方案和措施，并应经相关管理部门的审查认可：加强对因施工而影响现状管线动态变化的监控，根据监测数据变化的情况，及时调整施工方案，c
确保现状管线的正常运行：
SH/T3905—2007
施工时为防止对现状管线的损害、减少占地、缩短工期、节省投资等，宜采用新的施工工艺技术及方法；
施工时施工管理人员必须向直接操作人员做好保护管线的交底工作；d)
施工中如发现与其他现状管线相交时，必须报建设管理等部门，在现状地下管线两侧各一米范围内施工时，应采用人工开挖，不得使用机械开挖施工单位应加强管线保护工作，确保施工区域现状管线正常运行，一且发现管线事故隐患或发g）
生管线事故，必须按规定及时向有关部门报告，并应积极配合相关部门进行抢修。5.3.12工程建设管理部门和施工单位应严格按照批准后的设计图纸及要求组织施工，不得擅自改变，确需修改设计的，应按照有关规定办理相关手续，并应做好变更记录。5.3.13以直埋、管沟或管块等方式敷设的各类地下管线在覆土前，必须经具有相应资质的测绘单位进行测量验收，编制竣工资料。管线竣工测量和竣工资料的编制应符合本工作导则的规定。5.3.14工程建设管理部门应在管线工程竣工后，按规定组织相关部门进行验收未经验收或者验收不合格的，不得投入使用
5.3.15总图管理部门在收到管线竣工资料后，应及时转绘到地下管线综合图上，并及时更新、完善地下管线信息管理系统数据库。
5.4地下管线探测管理
5.41地下管线探测的对象应包括以直埋、管沟或管块等方式敷设的各类公用系统管线以及管线上配置的建（构）筑物和附属物，同时包括地下管线出地点、入地点区域与其直接连接的地上铺地管线、管墩管线或管架管线以及建（构）筑物和设施等。5.4.2艺装置或设施区域的地下管线探测应根据设计、施工和委托单位的要求，参照本工作导则进行。其探测范围应大于工艺装置或设施所辖区域和婴求指定的其他区域5.43施工场地内地下管线探测应在专理工程量直服车工作导如的规定并结合管线设计，施工和委托单位的要求进行。其范国
活艺可能是开挖影中下管生全以及为查明管线所必需的区域。5.44专业管线和厂外或际线感根就集项装的规投计、施工和委托单位的要求，参照本生作导则的规定进行其坚测范用应包活你电工程购设的区成5.4.5探测工作完成后应
数据资料。
管线图与生合图，开店供情足地下管线信息管理系统所需的5.4.6
地下管线普查工件服包括下刻内客a）
管线现状调绘及资料收车
b）地下管线探测；
成果验收与归档：
建立、更新和完善地下管信应管理系统有动态管理机司地下管线探测的基本程序宜包活下刻内客接受征务（委托：
收集资料现场踏勘：
仪器检验和务法试验：
编写技术设计书：
实地调查，仪器探查
建立测量控制；
地下管线点探查与数据处理；
现场抽样开挖验证：
建立、更新和完善地下管线信息管理系统：
