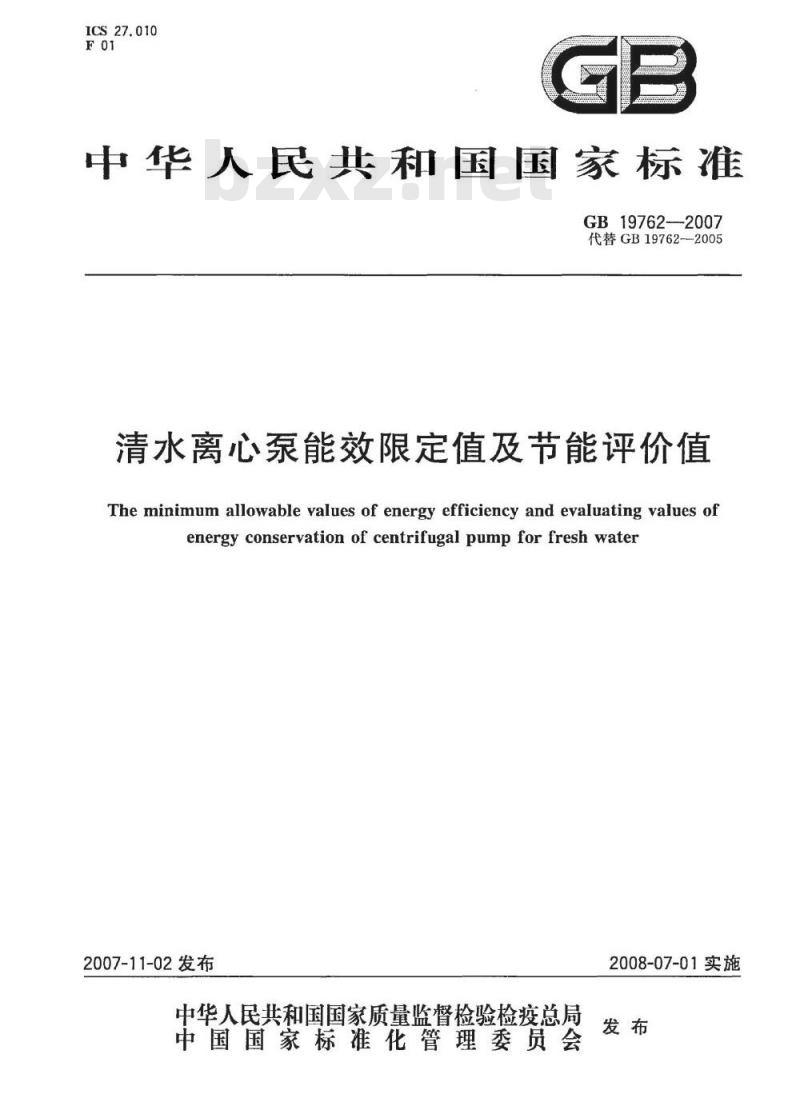

中华人民共和国国家标准
GB19762--2007
代替GB19762---2005
清水离心泵能效限定值及节能评价值The minimum allowable values of energy efficiency and evaluating values ofenergyconservationof centrifugal pumpforfreshwater2007-11-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-07-01实施

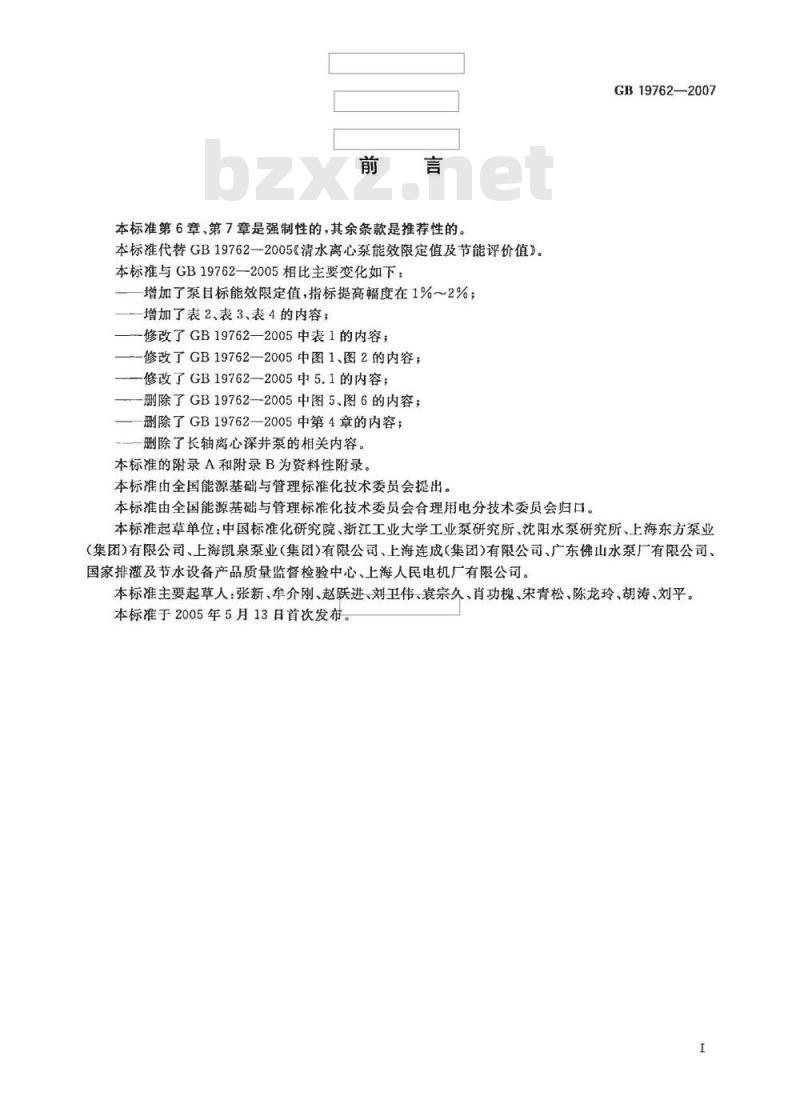

本标准第6章、第7章是强制性的，其余条款是推荐性的。本标准代替GB19762一2005《清水离心泵能效限定值及节能评价值》。本标准与GB19762—2005相比主要变化如下：增加了泵目标能效限定值，指标提高幅度在1%～2%；一增加了表2、表3、表4的内容；-修改了GB19762—2005中表1的内容；修改了GB19762—2005中图1、图2的内容；修改了GB19762—2005中5.1的内容；删除了GB19762—2005中图5、图6的内容；删除了GB19762-—2005中第4章的内容；删除了长轴离心深并泵的相关内容。本标准的附录A和附录B为资料性附录。本标准由全国能源基础与管理标准化技术委员会提出。本标准由全国能源基础与管理标准化技术委员会合理用电分技术委员会归口。GB19762—2007
本标准起草单位：中国标准化研究院、浙江工业大学工业泵研究所、沈阳水泵研究所、上海东方泵业（集团）有限公司、上海凯泉泵业（集团）有限公司、上海连成（集团）有限公司、广东佛山水泵厂有限公司、国家排灌及节水设备产品质量监督检验中心、上海人民电机厂有限公司。本标准主要起草人：张新、牟介刚、赵跃进、刘卫伟、袁宗久、肖功槐、宋青松、陈龙玲、胡涛、刘平。本标准于2005年5月13日首次发布。1范围
清水离心泵能效限定值及节能评价值GB19762-2007

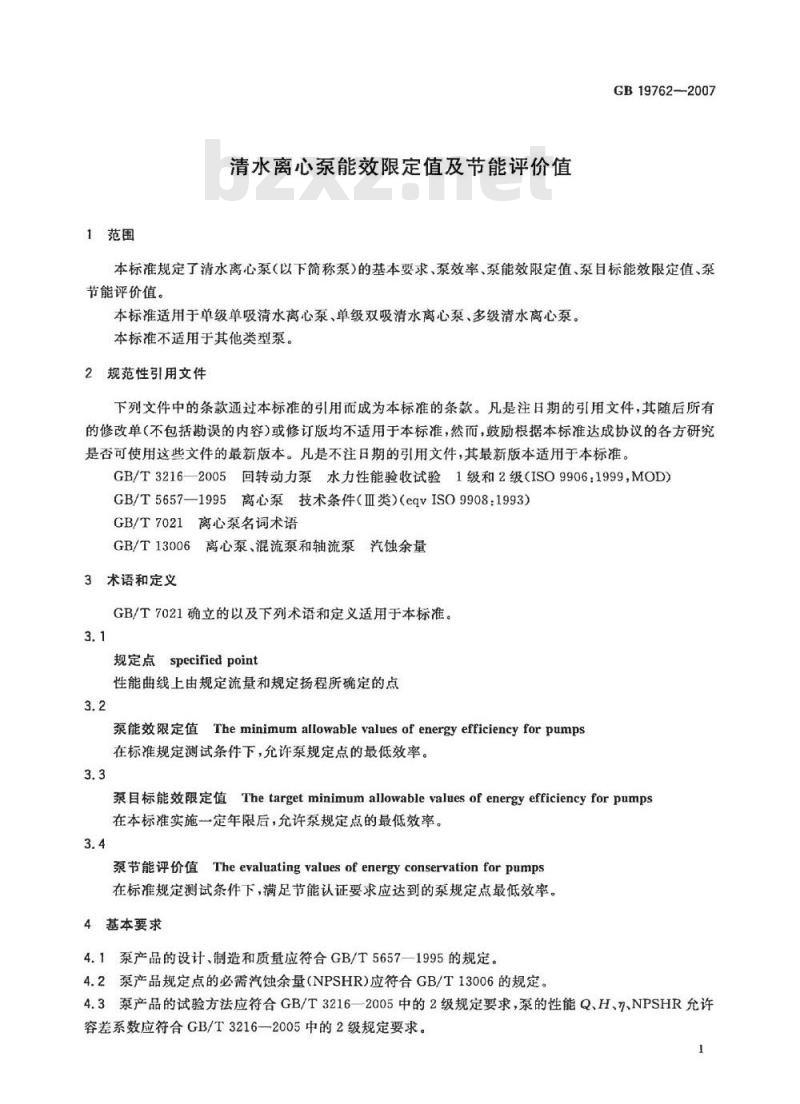

本标准规定了清水离心泵（以下简称泵）的基本要求、泵效率、泵能效限定值、泵目标能效限定值、泵节能评价值。
本标准适用于单级单吸清水离心泵、单级双吸清水离心泵、多级清水离心泵。本标准不适用于其他类型泵。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3216—2005回转动力泵水力性能验收试验1级和2级（ISO9906：1999，MOD）GB/T5657—1995离心泵技术条件（Ⅲ类）（eqvISO9908：1993）GB/T7021离心泵名词术语
GB/T13006离心泵、混流泵和轴流泵汽蚀余量3术语和定义
GB/T7021确立的以及下列术语和定义适用于本标准。3.1
规定点specifiedpoint
性能曲线上由规定流量和规定扬程所确定的点3.2
泵能效限定值Theminimumallowablevaluesofenergyefficiencyforpumps在标准规定测试条件下，允许泵规定点的最低效率。3.3
泵目标能效限定值Thetargetminimumallowablevaluesof energyefficiencyforpumps在本标准实施一定年限后，允许泵规定点的最低效率。3.4
泵节能评价值Theevaluatingvaluesofenergyconservationforpumps在标准规定测试条件下，满足节能认证要求应达到的泵规定点最低效率。4基本要求
4.1泵产品的设计、制造和质量应符合GB/T5657—1995的规定。4.2泵产品规定点的必需汽蚀余量（NPSHR)应符合GB/T13006的规定。4.3泵产品的试验方法应符合GB/T3216—2005中的2级规定要求，泵的性能Q、H、7、NPSHR允许容差系数应符合GB/T3216—2005中的2级规定要求。1
GB19762—2007
5泵效率

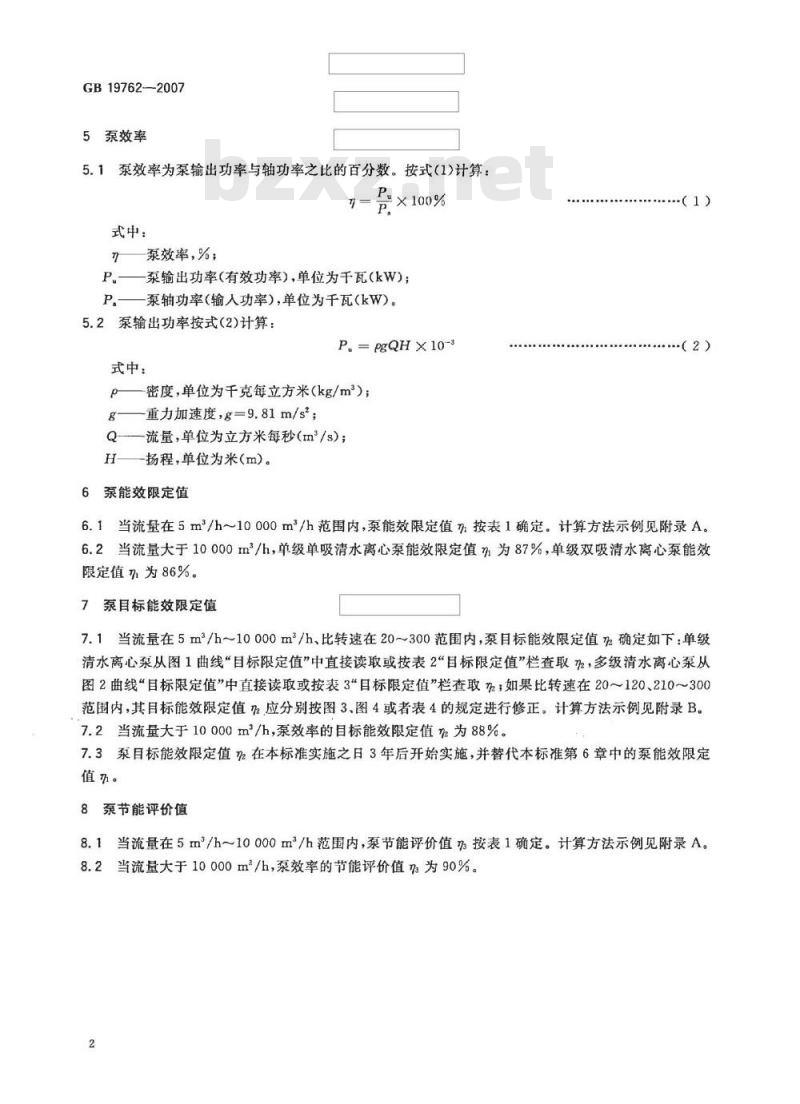

5.1泵效率为泵输出功率与轴功率之比的百分数。按式(1)计算：式中：
7泵效率，%；
=×100%
P.——泵输出功率(有效功率),单位为千瓦(kW)：P.—泵轴功率（输人功率),单位为千瓦(kW)。5.2泵输出功率按式(2)计算：
P.=PgQH ×10-3
式中：
密度，单位为千克每立方米（kg/m2）；重力加速度，g=9.81m/s；
Q——流量，单位为立方米每秒(m2/s）；H
扬程，单位为米(m）。
6泵能效限定值
（1）
（2）

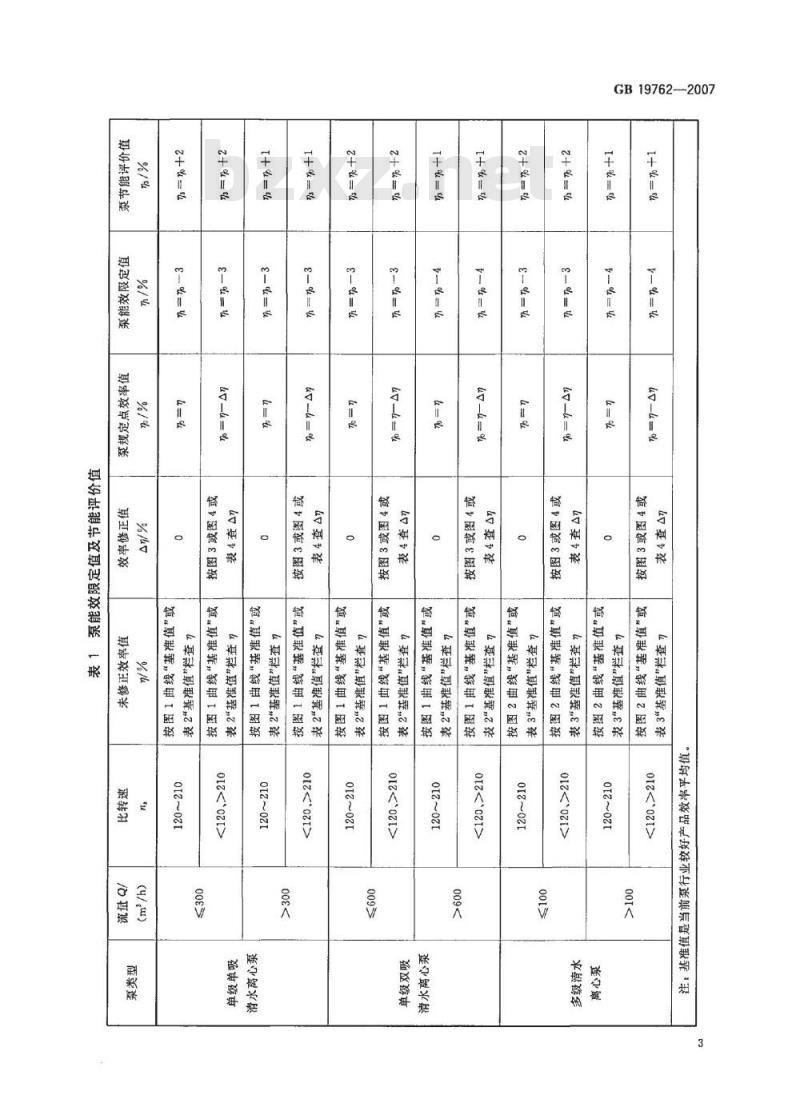

6.1当流量在5m/h～10000m/h范围内，泵能效限定值按表1确定。计算方法示例见附录A。6.2当流量大于10000m/h，单级单吸清水离心泵能效限定值㎡h为87%，单级双吸清水离心泵能效限定值为86%。
7泵目标能效限定值
7.1当流量在5m/h～10000m/h、比转速在20~300范围内，泵目标能效限定值确定如下：单级清水离心泵从图1曲线“目标限定值”中直接读取或按表2“目标限定值”栏查取72，多级清水离心泵从图2曲线“目标限定值”中直接读取或按表3\目标限定值”栏查取；如果比转速在20～120、210～300范围内，其目标能效限定值n应分别按图3、图4或者表4的规定进行修正。计算方法示例见附录B。7.2当流量大于10000m/h，泵效率的目标能效限定值为88%。7.3泵目标能效限定值2在本标准实施之日3年后开始实施，并替代本标准第6章中的泵能效限定值。
8泵节能评价值
8.1当流量在5m2/h～10000m/h范围内，泵节能评价值按表1确定。计算方法示例见附录A。8.2当流量大于10000m/h，泵效率的节能评价值为90%。2
GB19762-2007
I+啦=
2+=么
g%=么
東游事
GB19762—2007
(/s)/o
%/&本袭
GB19762—2007
%/4素袭
GB19762—2007
比转速n：
3n，=20～120单级、多级清水离心泵效率修正值图3
比转速n，
图4n，=210300单级、多级清水离心泵效率修正值300
Q/(m2/h)
基准值
目标限定值
Q/(m*/h)
基准值
目标限定值
Q/(m/h)
基准值
目标限定值
单级清水离心泵效率
注：表中单级双吸离心水泵的流量是指全流盘值。表3
Q/(m2/h)此内容来自标准下载网
基准值
目标限定值
Q/(m/h)
基准值
目标限定值
多级清水离心泵效率
n,=20~
、多级清水离心泵效率修正值
300单级、
GB19762—2007
GB19762—2007
附录A
（资料性附录）
泵能效限定值及节能评价值计算方法示例某单级双吸清水离心泵规定点性能：Q=800m/h，H=12m，n=1470r/min，求其能效限定值及节能评价值。
按式（A.1)计算泵的比转速n，
式中：
Q一流量，单位为立方米每秒（m/s)（双吸泵计算流量时取Q/2）；H一—扬程，单位为米(m)多级泵计算取单级扬程)；n—转速，单位为转每分(r/min）。数据代入式(A.1)得
A.2查取未修正效率值n
3.65×1470×
V2X3600
查图1曲线“基准值”或表2基准值”栏，当Q=800m/h时，7一85%。A.3确定效率修正值An
查图4或表4，当n，=277.4时，A=2.1%。A.4计算泵规定点效率值no
%=7-7=85%—2.1%-82.9%
A.5计算能效限定值1
7=%—4%=82.9%--4%=78.9%。
A.6计算节能评价值
=%+1%=82.9%+1%=83.9%。
...(A1)
附录B
（资料性附录）
泵目标能效限定值计算方法示例GB19762—2007
某单级单吸清水离心泵规定点性能：Q-100m/h，H=125m，n=2900r/min，求其目标能效限定值。
B.1计算泵的比转速n，
数据代入式(A.1)得
3.65×2900X
B.2查取未修正效率值n
1253/4
查图1曲线“目标限定值”或表2\目标限定值”栏，当Q100m/h时，7=76%。B.3确定效率修正值An
查图3或表4，当n=47.2时，4=11.5%。B.4计算泵目标能效限定值n2
72=-=76%-11.5%=64.5%。
GB19762-2007
中华人民共和
国家标准
清水离心泵能效限定值及节能评价值GB19762—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社案皇岛印剧厂印刷各地新华书店经销
开本880×12301/16
印张1字数20千字
2008年3月第一版2008年3月第一次印书号：155066：1-30650
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
