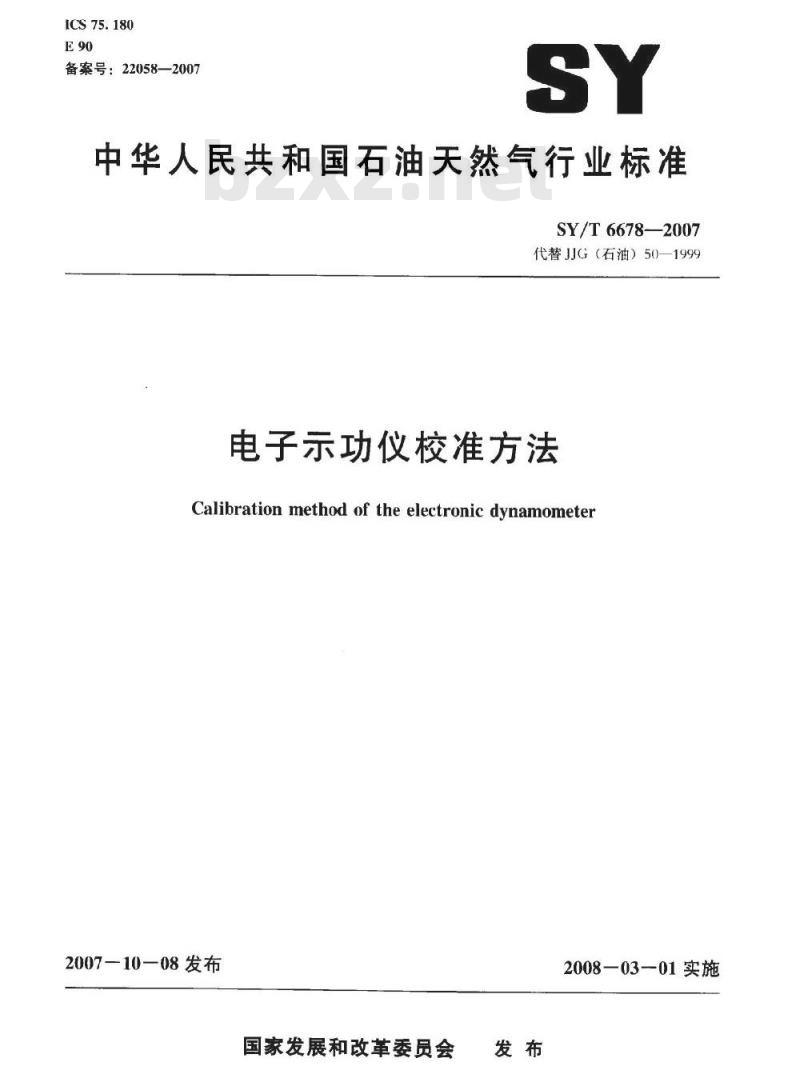

【石油天然气行业标准(SY)】 电子示功仪校准方法

ICS75.180
备案号：22058—2007
中华人民共和国石油天然气行业标准SY/T 6678—2007
代替JJG（石油）50—1999
电子示功仪校准方法
Calibration method of the electronic dynamometer2007—10—08发布
国家发展和改革委员会
2008—03—01实施

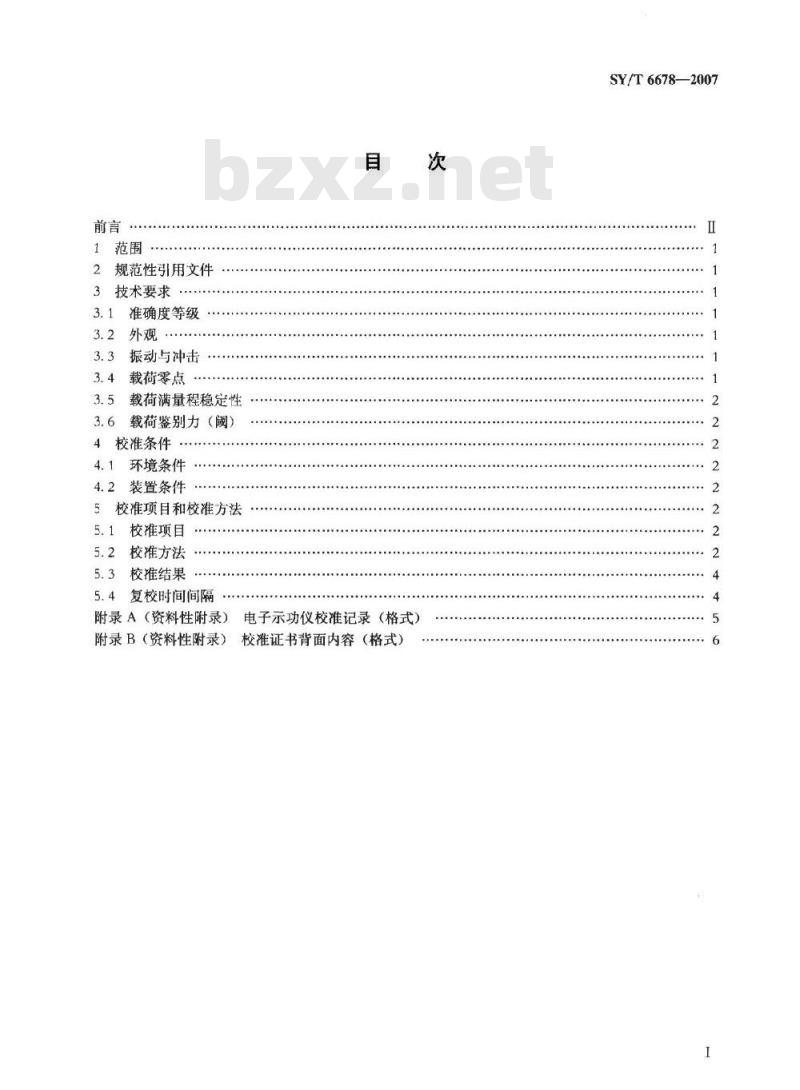

1范围
规范性引用文件
3技术要求
3.1准确度等级
3.2外观
3.3振动与冲击
3.4载荷零点
3.5载荷满量程稳定性
3.6载荷鉴别力（阈）
4校准条件
4.1环境条件
4.2装置条件
5校准项目和校准方法
5.1校准项目
5.2校准方法”
5.3校准结果
5.4复校时间间隔
附录A（资料性附录）电子示功仪校准记录（格式）附录B（资料性附录）
校准证书背面内容（格式）
SY/T 6678—2007
SY/T6678—2007

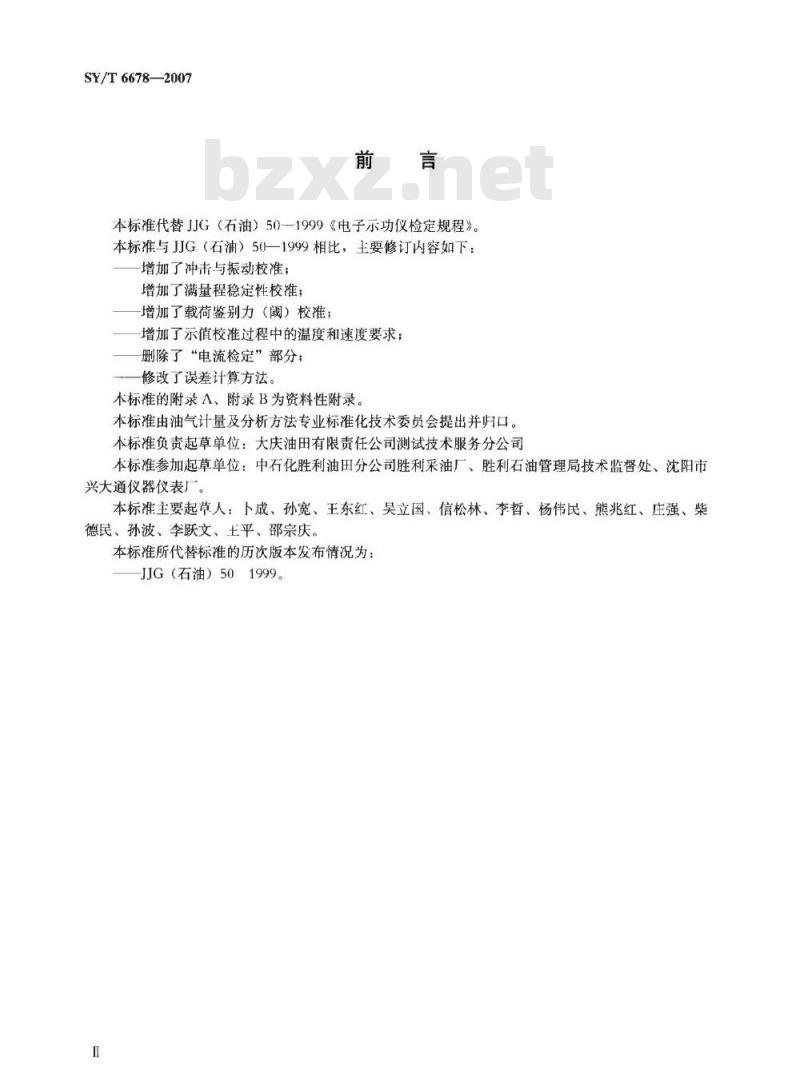

本标准代替JJG（石油）50--1999《电子示功仪检定规程》。本标准与JJG（石油）50一1999相比，主要修订内容如下：增加了冲击与振动校准；
增加了满量程稳定性校准；
增加了载荷鉴别力（阈）校准；增加了示值校准过程中的温度和速度要求；删除了“电流检定”部分；
修改了误差计算方法。
本标准的附录A、附录B为资料性附录。本标准由油气计量及分析方法专业标准化技术委员会提出并归口。本标准负责起草单位：大庆油田有限责任公司测试技术服务分公司本标准参加起草单位：中石化胜利油田分公司胜利采油厂、胜利石油管理局技术监督处、沈阳市兴大通仪器仪表广。
本标准主要起草人：卜成、孙宽、王东红、吴立国、信松林、李哲、杨伟民、熊兆红、庄强、柴德民、孙波、李跃文、土平、邵宗庆。本标准所代替标准的历次版本发布情况为：JJG（石油）501999。

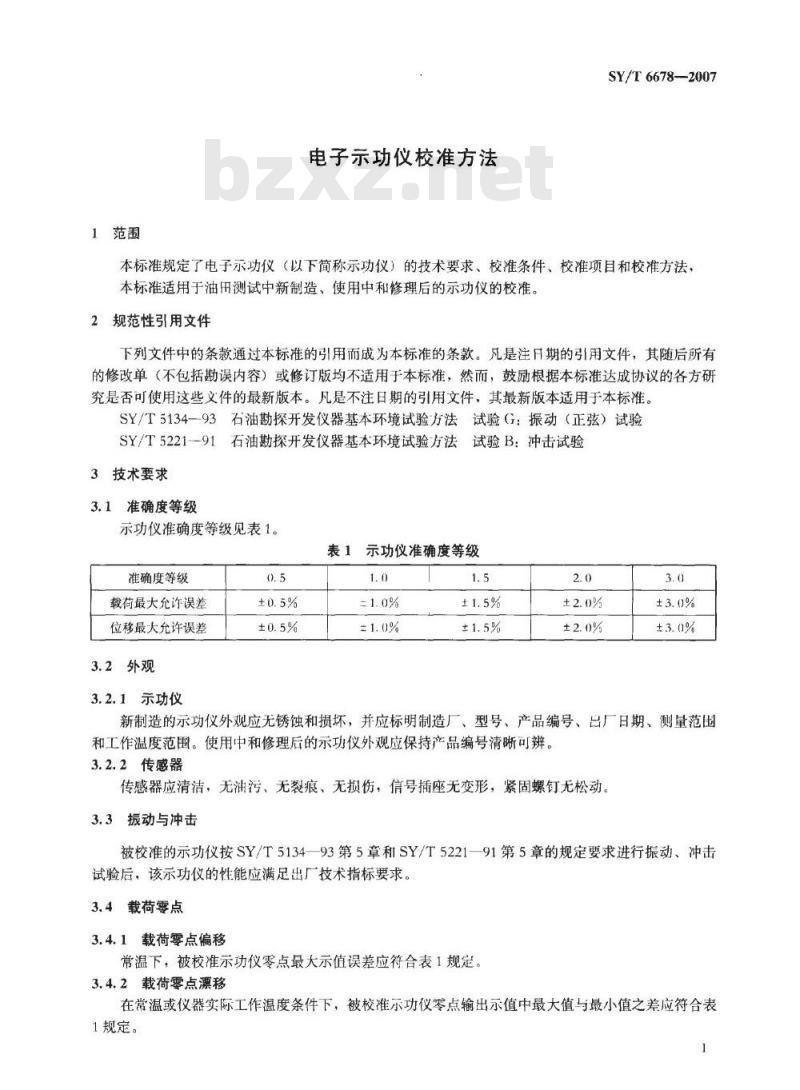

1范围
电子示功仪校准方法
SY/T6678-2007
本标准规定了电子示功仪（以下简称示功仪）的技术要求、校准条件、校准项目和校准方法，本标准适用于油用测试中新制造、使用中和修理后的示功仪的校准。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注月期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些义件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。SY/T5134-93石油勘探开发仪器基本环境试验方法试验G：振动（正弦）试验SY/T5221-91石油勘探开发仪器基本环境试验方法试验B：冲击试验3技术要求
3.1准确度等级
示功仪准确度等级见表1。
表1示功仪准确度等级
准确度等级
载荷最大允许误差
位移最大允许误差
3.2外观
3.2.1示功仪
新制造的示功仪外观应无锈蚀和损坏，并应标明制造厂、型号、产品编号、出厂日期、测量范围和工作温度范围。使用中和修理后的示功仪外观应保持产品编号清晰可辨。3.2.2传感器
传感器应清洁，无油污、无裂痕、无损伤，信号插座无变形，紧固螺钉无松动。3.3振动与冲击
被校准的示功仪按SY/T5134—93第5章和SY/T5221—91第5章的规定要求进行振动、冲击试验后，该示功仪的性能应满足出厂技术指标要求。3.4载荷零点
3.4.1载荷零点偏移
常温下，被校准示功仪零点最大示值误差应符合表1规定。3.4.2载荷零点漂移
在常温或仪器实际工作温度条件下，被校准示功仪零点输出示值中最大值与最小值之差应符合表1规定。
SY/T 66782007
3.5载荷满量程稳定性
被校准示功仪满量程示值误差应符合表1规定。3.6载荷鉴别力（阀）
在选定校准点加上被校准示功仪载荷最大允许误差的1/5的力，应能观察到每个校准点示值的相应变化。

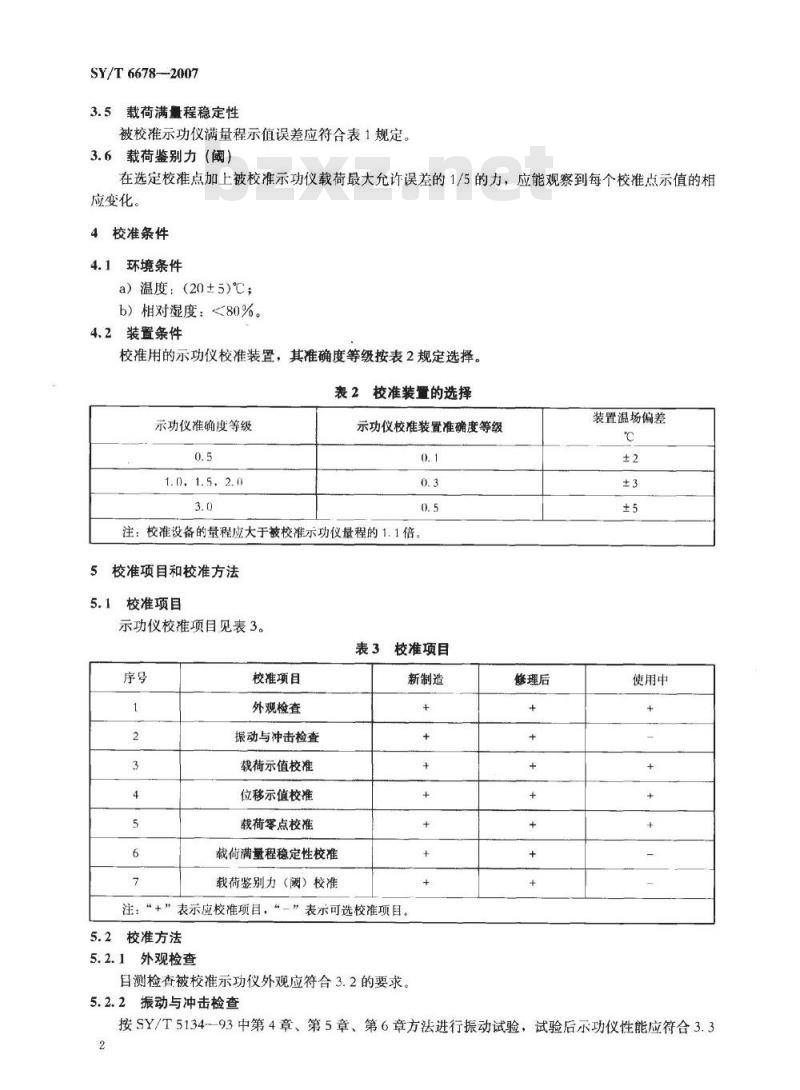

4校准条件
4.1环境条件
a）温度：（20±5)℃；
b）相对湿度：<80%
4.2装置条件
校准用的示功仪校准装置，其准确度等级按表2规定选择。表2校准装置的选择
示功仪准确度等级
1.01.5.2.0
示功仪校准装置准确度等级
注：校准设备的量程应大于被校准示功仪量程的1.1倍，5校准项目和校准方法
校准项目
示功仪校准项目见表3。
表3校准项目
校准项目
外观检查
振动与冲击检查
载荷示值校准
位移示值校准
载荷零点校准
载荷满量程稳定性校准
载荷鉴别力（阅）校准
新制造
注：“+”表示应校准项目，“-”表示可选校准项目。5.2校准方法
5.2.1外观检查
目测检查被校准示功仪外观应符合3.2的要求。5.2.2振动与冲击检查
修理后
装置温场偏差
使用中
按SY/T5134--93中第4章、第5章、第6章方法进行振动试验，试验后示功仪性能应符合3.32
的要求。
SY/T6678-—2007
按SY/T5221-91中第5章、第6章方法进行冲击试验，试验后示功仪性能应符合3.3的要求。5.2.3示值校准
5.2.3.1按表4确定被校准示功仪的载荷、位移校准点与温度点，各校准点应在被校准示功仪的测量范围（下限到上限）内均勾分布。表4温度点及载荷、位移点选择
适用范围
新制造、修理后
使用中
注1：表中数字均为最低限。
温度点
注2：表中载荷点、位移点包含零点。载荷点
注3：使用中的仪器校准温度点为示功仪的工作环境温度。位移点
5.2.3.2将被校准示功仪的载荷、位移传感器垂直安装在恒温器内，并连接好电缆。循环次数
5.2.3.3将被校准示功仪置于校准环境并恒温2h以上，按已确定的温度点，进行示功仪校准。加、减载荷及位移速度，应大于示功仪现场测试的速度。5.2.3.4在被校准示功仪载荷满量程范围内（也可选择在实际生产需要的最大量程范围内），从零点开始均匀选取5个～8个校准点，按载荷逐渐递增的顺序逐点校准，在达到每个校准点设定值后，读取示功仪载荷输出值。达到载荷最大工作量程或载荷满量程值后，再以上述方法和要求按载荷逐渐递减的顺序逐点校准。卸载到零点时，保持1min，读取载荷零点输出值。5.2.3.5如此往复三次，记录三组载荷校准数据，计算示功仪载荷示值误差。5.2.3.6在被校准示功仪位移满量程范围内（也可选择在实际生产需要的最大量程范围内），从零点开始均匀选取5个～8个校准点，按位移逐渐递增的顺序，拉伸位移传感器牵引线逐点校准，在达到每个校准点设定值后，读取示功仪位移输出值。达到位移最大工作量程或位移满量程值后，再以上述方法和要求按位移逐渐递减的顺序，回放牵引线逐点校准。至零位移时，保持1min，读取位移零点输出值。
5.2.3.7如此往复次，记录三组位移校准数据，计算示功仪位移示值误差。5.2.4引用误差计算
5.2.4.1示值误差计算：
载荷示值误差的计算见式（1)：Ar,=F,-Foi
式中：
Ar.被校准示功仪第i校准点下的载荷示值误差，单位为千牛（kN)；F—被校准示功仪第i校准点下的载荷示值，单位为千牛（kN)；Fo
各校准点的载荷标准值，单位为千牛（kN)。位移示值误差的计算见式（2)：At. = L, - Loi
式中：
被校准示功仪第i校准点下的位移示值误差，单位为米（m）；L被校准示功仪第i校准点下的位移示值，单位为米（m）；（1)
SY/T6678—2007
L—各校准点的位移标准值，单位为米（m）。5.2.4.2引用误差计算：
载荷引用误差计算见式（3）：
w= mm ×:00%
式中：
被校准示功仪载荷最大引用误差；AFmax
一被校准示功仪载荷各校准点中最大示值误差，单位为T-牛（kN）；Frs—一被校准示功仪载荷测量范围的上限值，单位为千牛（kN）。位移引用误差计算见式（4)：
α=4×100%
式中：
一被校准示功仪位移最大引用误差；ALmx被校准示功仪位移各校准点中最大示值误差，单位为米（m）；Lrs一被校准示功仪位移测量范围的上限值，单位为米（m）。被校准示功仪，其引用误差应符合表1最大允许误差的规定。5.2.5载荷零点校准
（3）
5.2.5.1载荷零点偏移校准：在室温下记录5个稳定的零点输出示值，加载至被校准示功仪的测量上限恒定5min后减载到零，再次记录5个零点输出示值，加减载前后零点最大偏移误差应小于载荷最大允许误差。
5.2.5.2载荷零点漂移校准：在选定的温度条件下，每隔5min记录一次零点输出示值，不少于7次，零点漂移最人示值误差应小于载荷最大允许误差。5.2.6载荷满量程稳定性校准
被校准示功仪在其测量上限恒定30min，输出示值的最大示值误差应符合3.5的规定。5.2.7载荷鉴别力（阀）
在载荷满量程范围内选取2个校准点，待每个校准点载荷平稳后，在各校准点加被校准示功仪载荷最大允许误差1/5的力，应符合3.6的规定。5.3校准结果
校准数据填写格式参见附录A。
最大引用误差符合原准确度等级的签发原有准确度等级校准证书；如达不到原准确度等级则根据表1规定重新确定准确度等级，签发新准确度等级的校准证书，格式参见附录B。5.4复校时间间隔
示功仪复校时间间隔应根据实际使用情况确定：建议不超过1个月。4
附录A
（资料性附录）免费标准下载网bzxz
电子示功仪校准记录（格式）
电子示功仪校准记录格式见表A.1使用单位：
被校仪器：型号
标准器：型号
标准值
零点漂移允许值
标准值
零点偏移允许值
校准结果
校准结果
外观检查
鉴别力
标准值
第一次
最大示值误差
标准值
第一次
最大示值误差
校准人：
表A.1电子示功仪校准记录
测量范围
测量范围
载荷零点漂移校准，kN
载荷零点偏移校准，kN
载荷示值校准，kN
输出示值
第一次
推确度
准确度
第三次
最大引用误差
位移示值校准、m
输出示值
第二次
满量程稳定性
振动与冲击
复核人：
第三次
最人引用误差
校准日期：
SY/T 6678-2007
校准温度：
制造厂家
制造厂家
最大示值误差
最大示值误差
示值误差
示值误差
引用误差
引用误差
编号：
SY/T6678-2007
附录B
（资料性附录）
校准证书背面内容（格式）
校准证书背面内容格式见表B.1。表B.1
校准证书背面内容
环境温度：
环境相对湿度：
校准温度：
外观检查：
振动与冲击检查：
载荷零点：
载荷满量程稳定性：
载荷鉴别力（阈）：
载荷引用误差：
位移引用误差：
准确度等级：
中华人民共和国
石油天然气行业标准
电子示功仪校准方法
SY/T6678—2007
石油工业出版社出版
（北京安定门外安华里（区—号楼）石油工业出版社印刷厂排版印刷新华书店北京发行所发行
880×1230毫米16开本0.75印张19千字印1-602008年3月北京第1版2008年3月北京第1次印刷书号：155021·6105定价：8.00元版权专有
不得翻印
