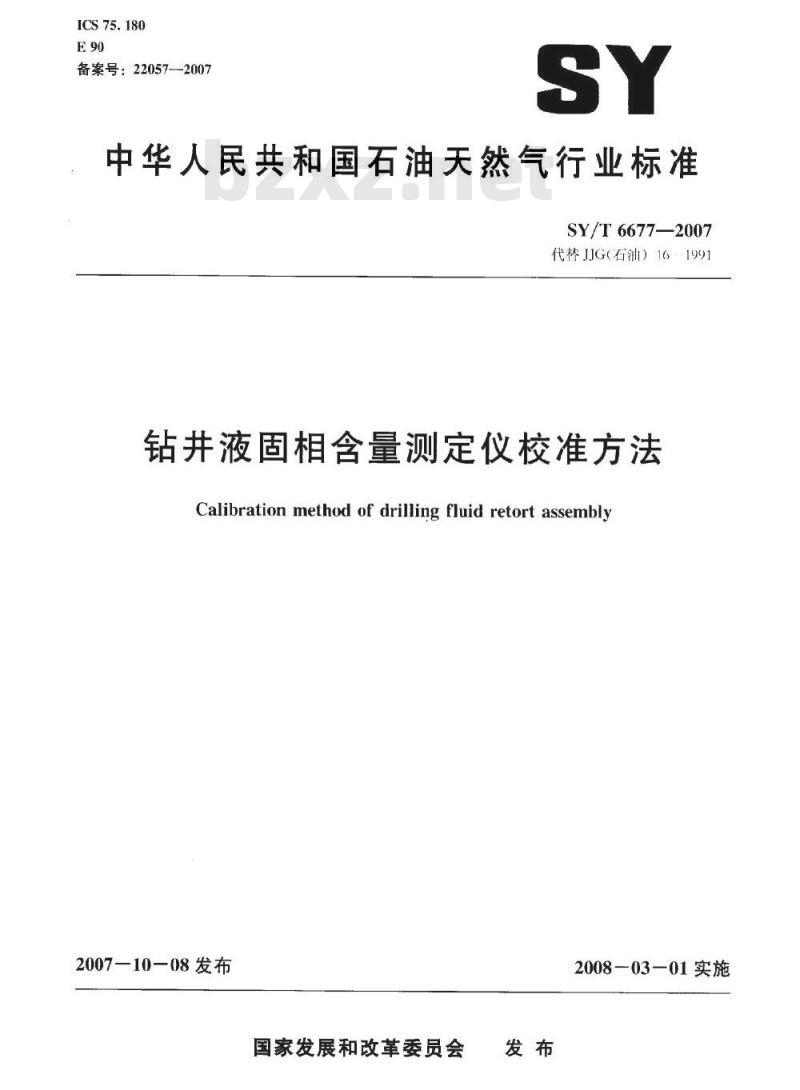

【石油天然气行业标准(SY)】 钻井液固相含量测定仪校准方法

ICS75.180
备案号：22057—2007
中华人民共和国石油天然气行业标准SY/T66772007
代替JJG（石洲）16·1991
钻井液固相含量测定仪校准方法Calibration method of drilling fluid retort assembly2007—10—08发布
国家发展和改革委员会
2008-03—01实施
1范围
3计量特性
4校准条件
5，校准项目和校准方法
6校准结果处理和校准间隔

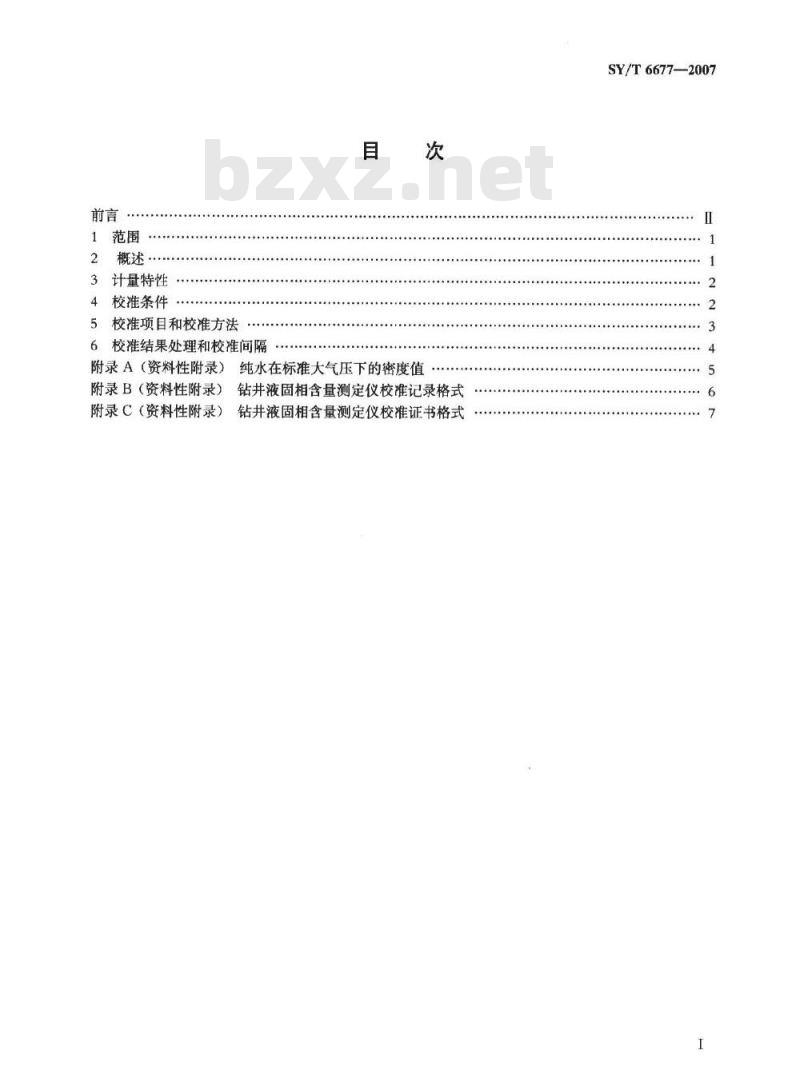

附录A（资料性附录）纯水在标准大气压下的密度值附录B（资料性附录）4
钻井液固相含量测定仪校准记录格式附录C（资料性附录）
钻井液固相含量测定仪校准证书格式SY/T6677-—2007
SY/T6677-2007

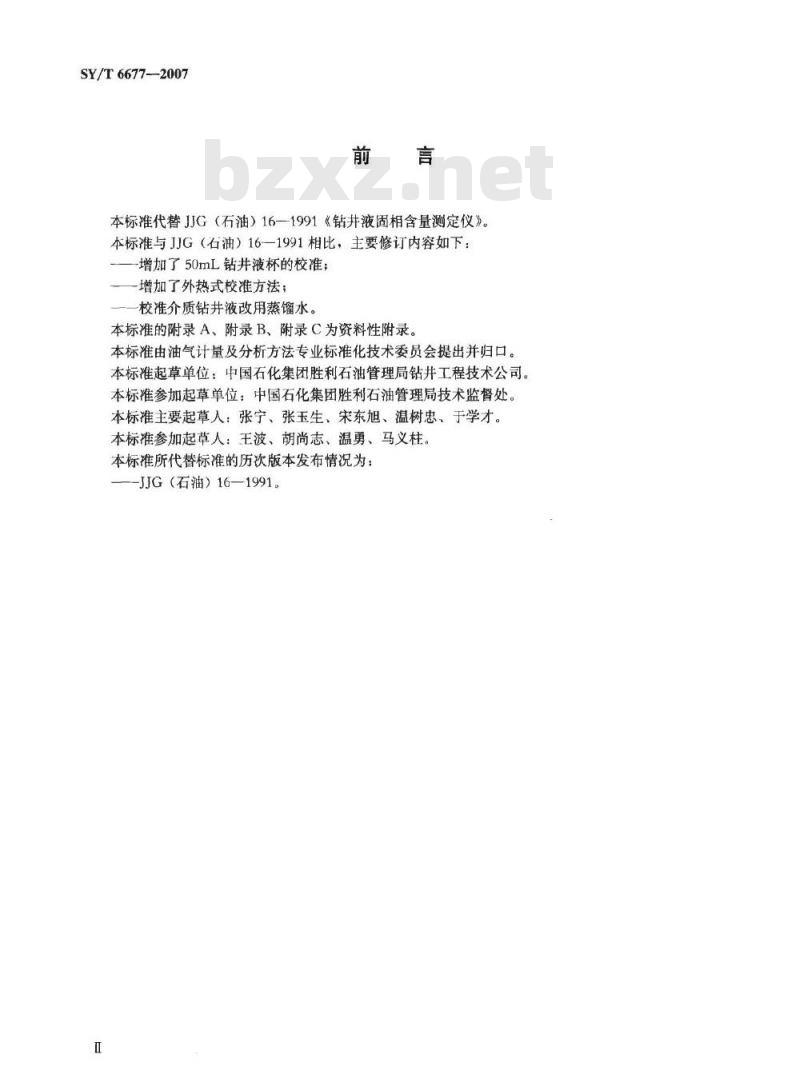

本标准代替JJG（石油）16—1991《钻井液固相含量测定仪》本标准与JJG（石油）16一1991相比，主要修订内容如下：-增加了50mL钻井液杯的校准；
—增加了外热式校准方法；
一一校准介质钻井液改用蒸馏水。本标准的附录A、附录B、附录C为资料性附录。本标准由油气计量及分析方法专业标准化技术委员会提出并归口。本标准起草单位：中国石化集团胜利石油管理局钻井工程技术公司。本标准参加起草单位：中国石化集团胜利石油管理局技术监督处本标准主要起草人：张宁、张玉生、宋东旭、温树忠，于学才。本标准参加起草人：王波、胡尚志、温勇、马义柱。本标准所代替标准的历次版本发布情况为：-JJG（石油）16—1991。
钻井液固相含量测定仪校准方法SY/T6677-2007
本标准规定了钻井液固相含量测定仪（以下简称固相仪）的技术要求、校准条件、校准方法、校准结果处理和校准间隔。
本标准适用于新制造、使用中和修理后固相仪的校准。2概述

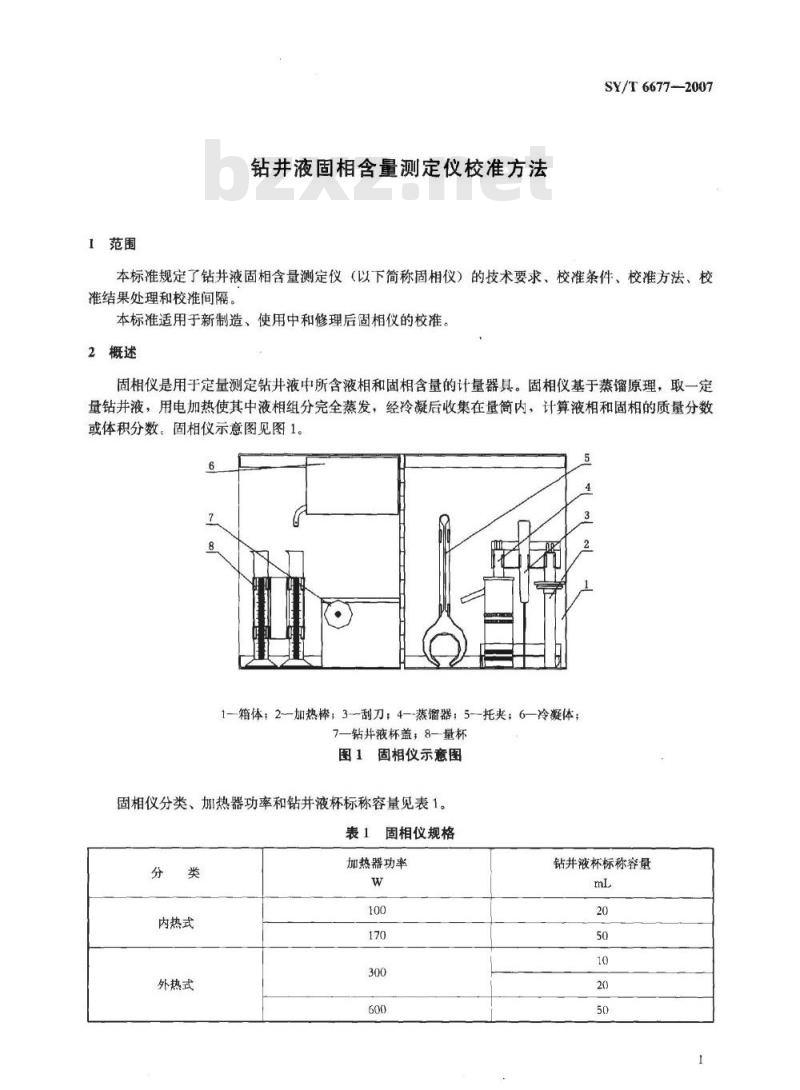

固相仪是用于定量测定钻井液中所含液相和固相含量的计量器具。固相仪基于蒸馏原理，取一定量钻井液，用电加热使其中液相组分完全蒸发，经冷凝后收集在量筒内，计算液相和固相的质量分数或体积分数。固相仪示意图见图1。6
1-箱体；2加热棒，3刮刀；4一蒸留器；5一托夹；6—冷凝体；7一钻井液杯盖，8-量杯
图1固相仪示意图
固相仪分类、加热器功率和钻并液杯标称容量见表1。表1固相仪规格
内热式
外热式
加热器功率
钻井液杯标称容量
SY/T 6677—2007
3计量特性

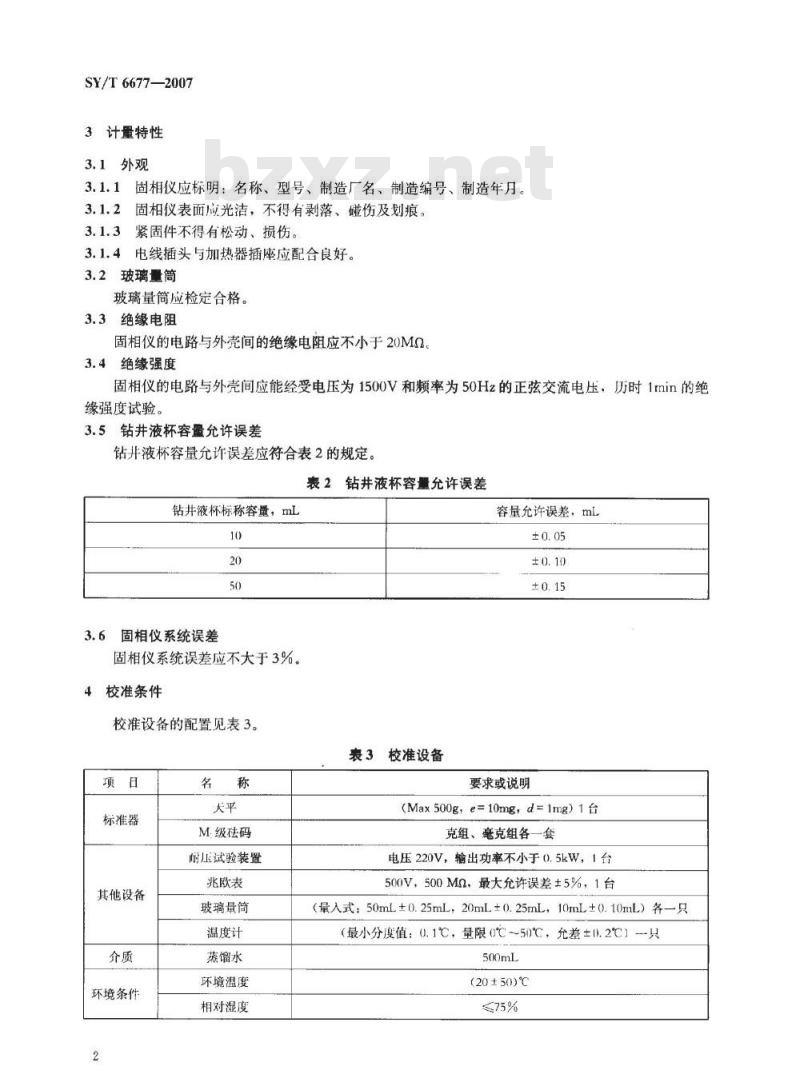

3.1外观
3.1.1固相仪应标明：名称、型号、制造厂名、制造编号、制造年月。3.1.2固相仪表面应光洁，不得有剥落、碰伤及划痕，3.1.3紧固件不得有松动、损伤。3.1.4电线插头与加热器插座应配合良好。3.2玻璃量筒wwW.bzxz.Net
玻璃量筒应检定合格。
3.3绝缘电阻
固相仪的电路与外壳间的绝缘电阻应不小于20MQ.3.4绝缘强度
固相仪的电路与外壳间应能经受电压为1500V和频率为50Hz的正弦交流电压，历时1min的绝缘强度试验。
3.5钻井液杯容量允许误差
钻并液杯容量允许误差应符合表2的规定。表2钻井液杯容量允许误差
钻井液杯标称容量，mL
3.6固相仪系统误差
固相仪系统误差应不大于3%。
校准条件
校准设备的配置见表3。
标准器
其他设备
环境条件
M.级祛码
耐压试验装置
兆欧表
玻璃量筒
温度计
蒸馏水
环境温度
相对湿度
表3校准设备
容量允许误差，mL
要求或说明
(Max500g,e=10mg，d=1mg）1台
克组、毫克组各一套
电压220V，输出功率不小于0.5kW，1台500V，500MQ，最大允许误差±5%，1台（量人式：50mL±0.25mL，20mL±0.25mL，10mL±0.10mL）各一只（最小分度值：0.1℃，量限0℃~50℃，允差±0.2℃）只500mL
(20±50)℃
5校准项目和校准方法
5.1外观
SY/T6677—2007
对新制造的固相仪应符合3.1的规定；对使用中和修理后的固相仪不能有影响计量性能的缺陷。5.2绝缘电阻
用兆欧表测试电路与外壳间的绝缘电阻，测量结果应符合3.3的规定。5.3绝缘强度
对新制造的固相仪应进行绝缘强度试验。用高压试验装置测试电路与外壳间的绝缘强度应符合3.4的规定。5.4钻并液杯容量误差
5.4.1将钻井液杯和杯盖清洗晾干用天平称其质量mb。5.4.2在钻井液杯内缓慢注满达到室温条件下的蒸馏水，除去气泡，轻轻旋紧杯盖，擦下溢出的水，再用天平称量其总质量mz。
5.4.3取下杯盖，用温度计测量杯内水温，查表A.1（参见附录A）得杯内蒸馏水的密度值。钻井液杯容量按式（1）计算：
V=m-mb
式中：
V-钻井液杯容量，mL；
mz——钻井液杯和杯内蒸馏水的总质量，g；ms-钻井液杯和杯盖质量，g
钻井液杯内蒸馏水的密度值，g/cm2。测得值与标称值之差应符合表2的规定。5.5系统误差
5.5.1内热式
5.5.1.1将冷凝器管、蒸馏器（包括钻井液杯、套筒、加热棒）、杯盖和量筒清洗干净，晾干后，称量钻并液杯质量、量简质量。
5.5.1.2步骤：
a）在钻井液杯内缓慢注满蒸馏水，除去气泡，轻轻旋转，盖严杯盖，擦干净溢出的蒸馏水。b）取下杯盖，将杯盖底面的蒸馏水刮入杯内，称量钻井液杯和杯内蒸馏水的总质量，减去钻井液杯质量，得出杯内蒸馅水的质量，用m表示。c）连接套筒和加热棒，装配好蒸馅器，保持其竖直，将导流管插人冷凝器侧端孔内旋紧，并保持竖直，将量简放在冷凝器排放口下方，接通电源进行蒸馏，直至冷凝液停止流出。d）继续加热10min，切断电源冷却至室温，称量量简内冷凝液的质量，用m表示。5.5.2外热式
5.5.2.1将冷凝器管、蒸馏器（包括钻井液杯、套简）、杯盖和量筒清洗干净，晾干后，称量钻井液杯质量、量筒质量。
5.5.2.2步骤。
5.5.2.2.1在钻井液杯内缓慢注满蒸馏水，除去气泡，轻轻旋转，盖严杯盖，擦干净溢出的蒸馏水。5.5.2.2.2取下杯盖，将杯盖底面的蒸馏水刮入杯内，称量钻井液杯和杯内蒸馏水的总质量，减去钻井液杯质量，得出杯内蒸馏水的质量，用m表示。5.5.2.2.3连接套筒，装配好蒸馏器，放人加热套中，将导流管插人冷凝器侧端孔内旋紧，并保持3
SY/T6677—2007
竖直，量筒放在冷凝器排放口下方，接通电源进行蒸馏，直至冷凝液停止流出。5.5.2.2.4继续加热10min，切断电源冷却至室温，称量量筒内冷凝液的质量，用m表示。5.5.3系统误差
系统误差按式（2）计算：
a=m=mo×100%
式中：
系统误差；
杯内蒸馏水的质量，g；
-量筒中所收集冷凝液质量，g。m
重复测量后的最大误差和系统误差应符合3.6的规定。校准结果处理和校准间隔
6.1固相仪校准结果填人钻井液固相含量测定仪校准记录（格式参见附录B)。6.2固相仪经校准后，出具校准证书（格式参见附录C)。6.3固相仪的校准间隔建议为12个月。(2)
附录A
（资料性附录）
纯水在标准大气压下的密度值
纯水在标准大气压下的密度值见表A.1。表A.1纯水在标准大气压下的密度值温度
密度值
SY/T6677—2007
密度值
SY/T6677—2007
附录B
(资料性附录）
钻井液固相含量测定仪校准记录格式钻井液固相含量测定仪校准记录格式见表B.1。表B.1钻井液固相含量测定仪校准记录客户名称
制造厂家
型号/规格
加热功率
钻井液杯标称容量
绝缘强度测试
外观检查
钻并液杯容量误差
校准项目
系统误差校准
校准人
核验人
钻井液杯标
称容量
杯和杯盖
杯内蒸馏水质量
仪器编号
加热方式
环境温度
相对湿度
绝缘电阻测试
杯和杯盖及蒸
馏水质量
冷凝液质量
校准日期
核验日期
测得值
系统误差
附录C
（资料性附录
钻井液固相含量测定仪校准证书格式钻井液固相含量测定仪校准证书格式见图C.1和图C.2。校准证书
证书编号：
仪器名称：
型号/规格：
制造厂家：
出厂编号：
客户名称：
客户地址：
校准日期：
批准人：
校准专用章
图C.1校准证书正面格式
SY/T6677—2007
SY/T6677—2007
校准依据：
校准所使用的主要计量器具：
校准地点：
环境温度：
外观检查
钻井液杯
标称容量
钻井液杯
容量误差
系统误差校准
校准人：
核验人：
相对湿度：
校准结果
杯和杯盖
杯内蒸馏水质量
杯和杯盖及
蒸馏水质量
冷凝液质量
图C.2校准证书背面格式
测得值
系统误差
中华人民共利国
石油天然气行业标准
钻井液固相含量测定仪校准方法SY/T 6677--2007
有油1业出版社出版
（北京安定门外安华里区号楼
有油！业出版社印刷！排版印制新华书店北京发行所发行
880×1230毫米16开本1印张23下字印180
2418年3月北京第1版
2008年3月北京第1次印刷
书号：1550216101定价：8.10）元版权专有
不得翻印
