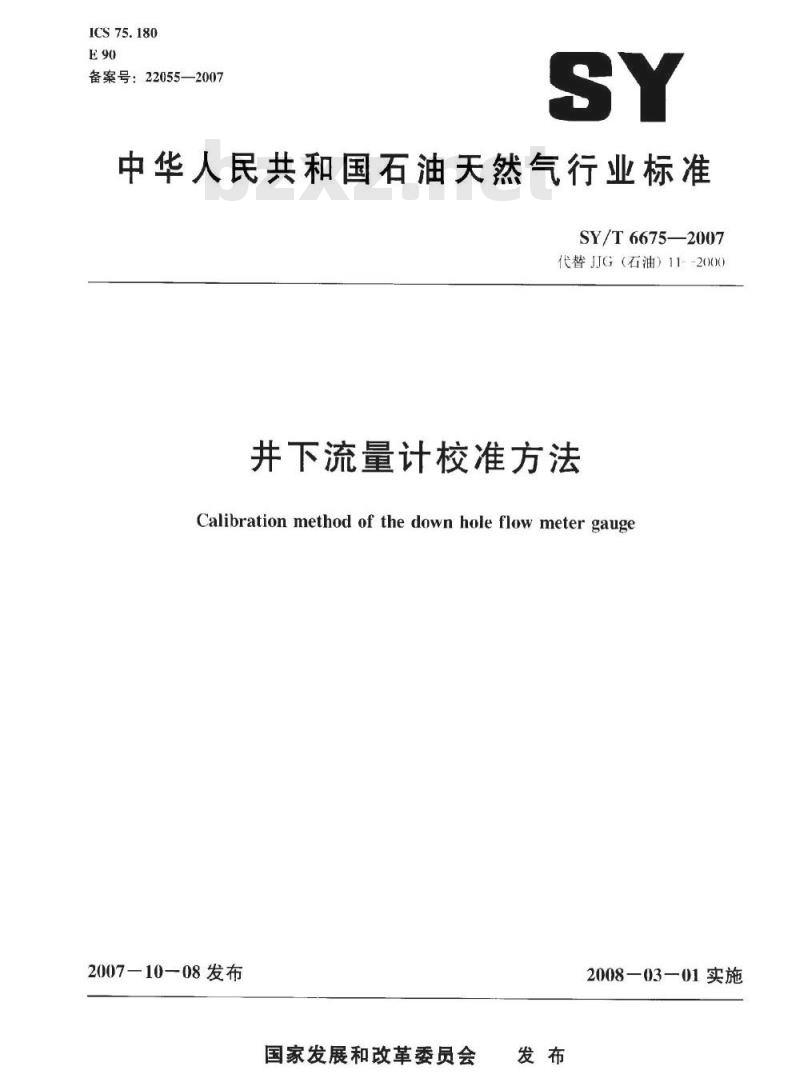

【石油天然气行业标准(SY)】 井下流量计校准方法

ICS75.180
备案号：22055—2007
中华人民共和国石油天然气行业标准SY/T 6675—2007
代替JJG（石油）11--2000）
并下流量计校准方法
Calibration method of the down hole flow meter gauge2007-10-08发布
国家发展和改革委员会
2008—03—01实施

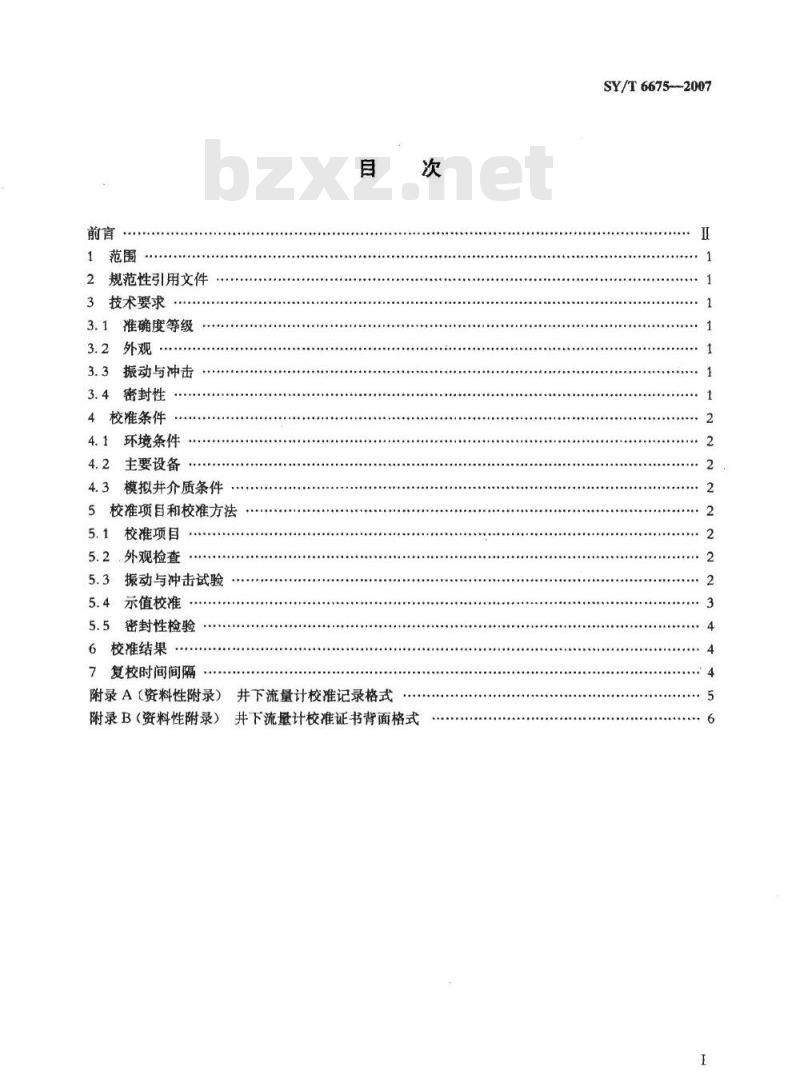

1范围
2规范性引用文件
3技术要求
3.1准确度等级
3.2外观
3.3振动与冲击
3.4密封性
4校准条件
4.1环境条件
4.2主要设备
模拟井介质条件
5校准项目和校准方法
5.1校准项目
5.2，外观检查
5.3振动与冲击试验
5.4示值校准
5.5密封性检验
6校准结果
7复校时间间隔
附录A（资料性附录）井下流量计校准记录格式次
附录B（资料性附录）井下流量计校准证书背面格式SY/T 6675-2007
SY/T6675--2007

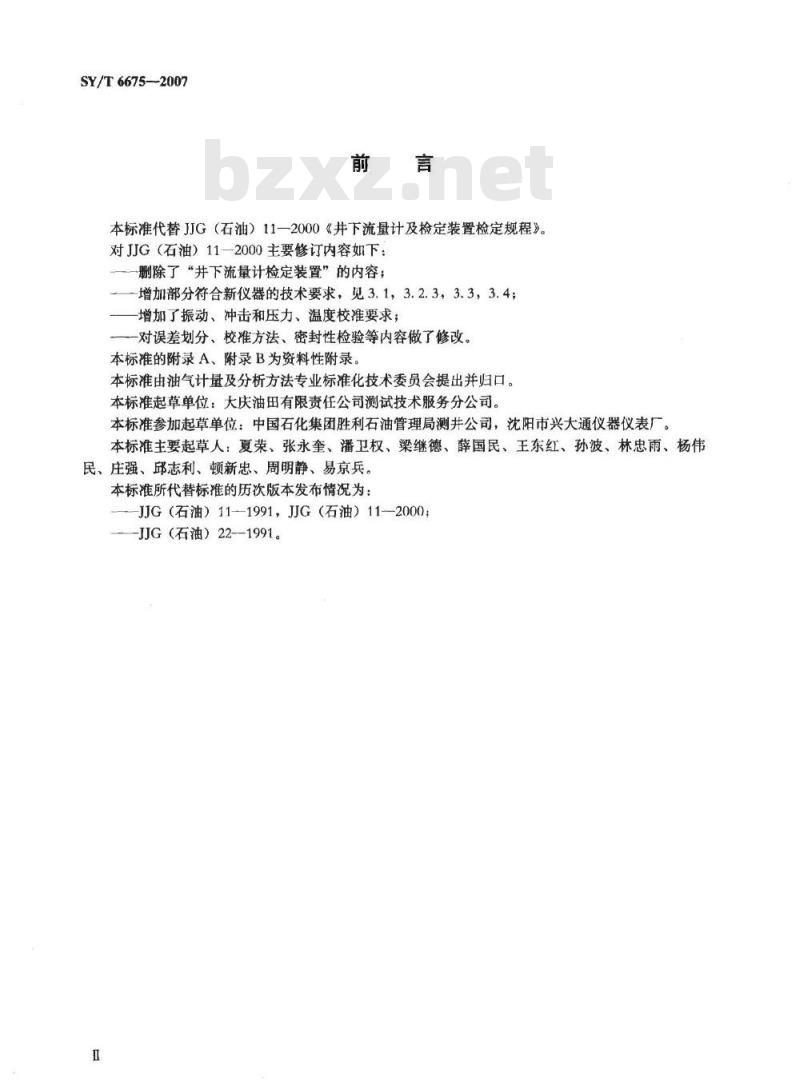

本标准代替JJG（石油）11一2000《井下流量计及检定装置检定规程》。对JJG（石油）112000主要修订内容如下：删除了“井下流量计检定装置”的内容；-增加部分符合新仪器的技术要求，见3.1，3.2.3，3.3，3.4；-增加了振动、冲击和压力、温度校准要求；一对误差划分、校准方法、密封性检验等内容做了修改。本标准的附录A、附录B为资料性附录。本标准由油气计量及分析方法专业标准化技术委员会提出并归口。本标准起草单位：大庆油田有限责任公司测试技术服务分公司。本标准参加起草单位：中国石化集团胜利石油管理局测井公司，沈阳市兴大通仪器仪表厂。本标准主要起草人：夏荣、张永奎、潘卫权、梁继德、薛国民、王东红、孙波、林忠雨、杨伟民、庄强、邱志利、顿新忠、周明静、易京兵。本标准所代替标准的历次版本发布情况为：JJG（石油）11-1991，JJG（石油）11—2000；-JJG（石油）22-—1991。

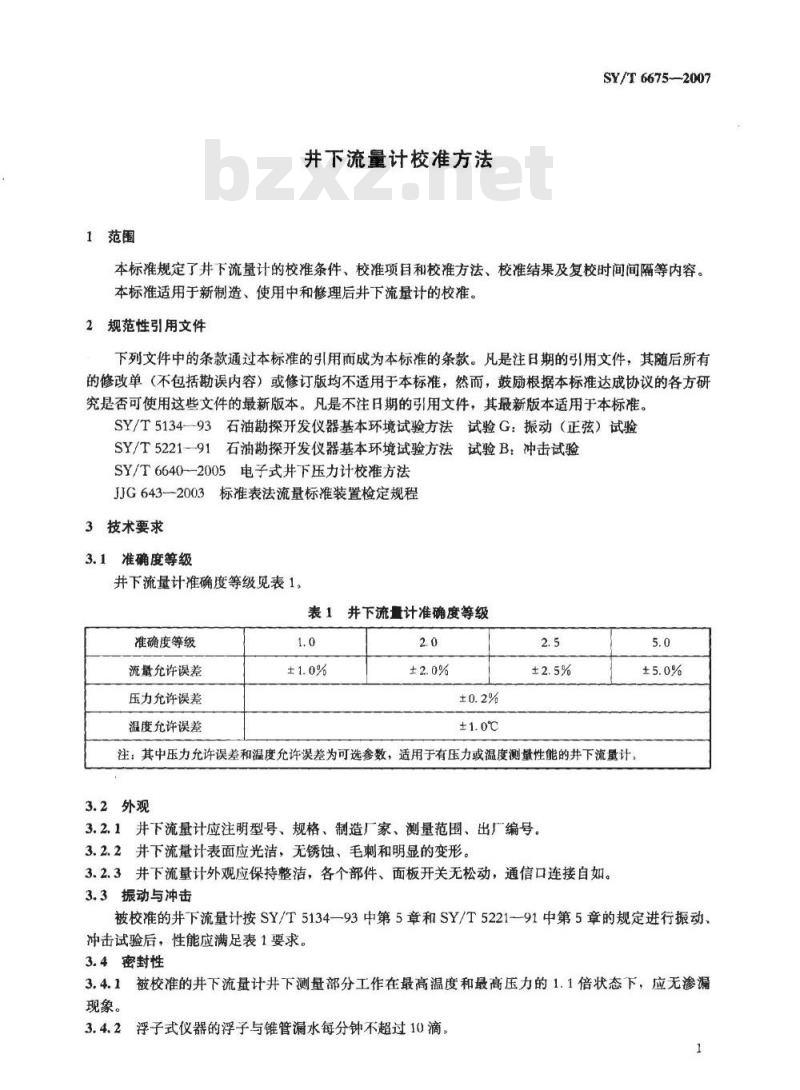

1范围
并下流量计校准方法
SY/T6675-2007
本标准规定了井下流量计的校准条件、校准项目和校准方法、校准结果及复校时间间隔等内容。本标准适用于新制造、使用中和修理后并下流量计的校准。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。SY/T5134-93石油勘探开发仪器基本环境试验方法试验G：振动（正弦）试验SY/T5221--91石油勘探开发仪器基本环境试验方法试验B：冲击试验SY/T6640--2005电子式井下压力计校准方法JJG643-2003标准表法流量标准装置检定规程3技术要求
3.1准确度等级
并下流量计准确度等级见表1。
表1并下流量计准确度等级
准确度等级
流量允许误差
压力允许误差
温度允许误差
注：其中压力允许误差和温度允许误差为可选参数，适用于有压力或温度测量性能的井下流量计3.2外观
3.2.1并下流量计应注明型号、规格、制造厂家、测量范围、出厂编号。3.2.2并下流量计表面应光洁，无锈蚀、毛刺和明显的变形。3.2.3并下流量计外观应保持整洁，各个部件、面板开关无松动，通信口连接自如。3.3振动与冲击
被校准的井下流量计按SY/T513493中第5章和SY/T5221-91中第5章的规定进行振动、冲击试验后，性能应满足表1要求。3.4密封性
3.4.1被校准的井下流量计井下测量部分工作在最高温度和最高压力的1.1倍状态下，应无渗漏现象。
3.4.2浮子式仪器的浮子与锥管漏水每分钟不超过10滴。1
SY/T6675-—2007

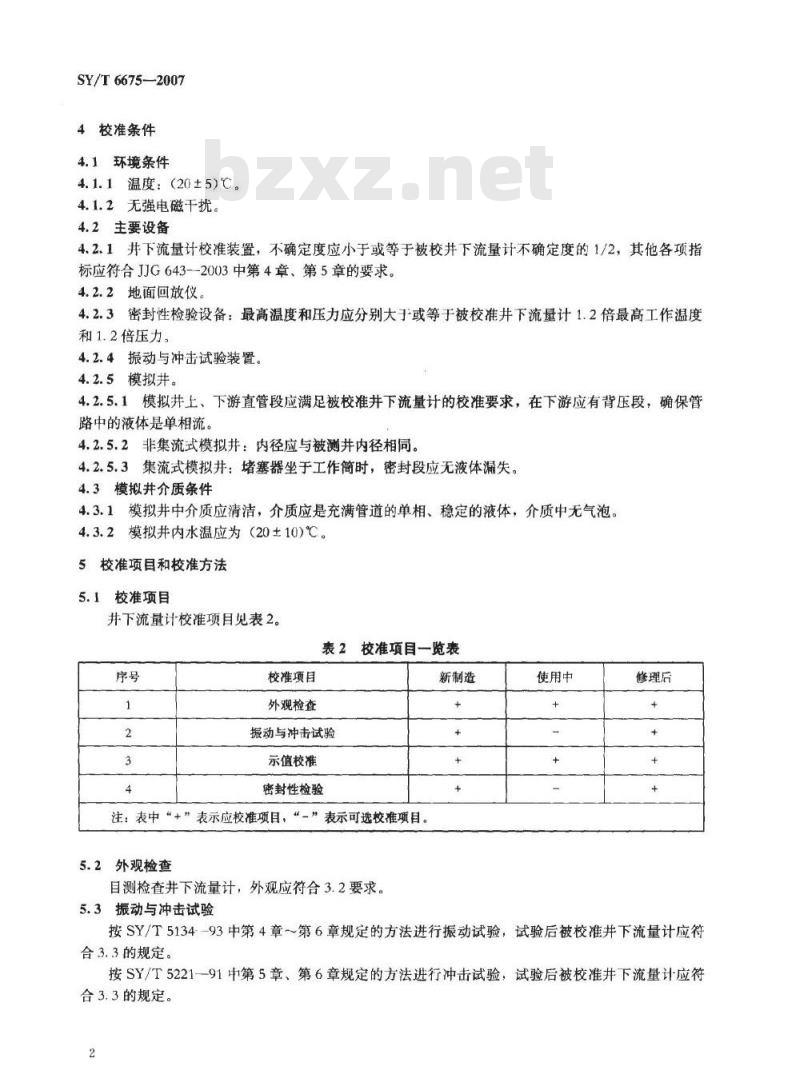

4校准条件
4.1环境条件
4.1.1温度：（20±5)℃
4.1.2无强电磁干扰。
4.2主要设备
4.2.1并下流量计校准装置，不确定度应小于或等于被校井下流量计不确定度的1/2，其他各项指标应符合JJG643--2003中第4章、第5章的要求。4.2.2地面回放仪
4.2.3密封性检验设备：最高温度和压力应分别大于或等于被校准井下流量计1.2倍最高工作温度和1.2倍压力。
4.2.4振动与冲击试验装置。
4.2.5模拟井。
4.2.5.1模拟井上、下游直管段应满足被校准井下流量计的校准要求，在下游应有背压段，确保管路中的液体是单相流。
4.2.5.2非集流式模拟井：内径应与被测并内径相同。4.2.5.3集流式模拟井：堵塞器坐于工作简时，密封段应无液体漏失。4.3模拟井介质条件
4.3.1模拟井中介质应清洁，介质应是充满管道的单相、稳定的液体，介质中无气泡4.3.2模拟井内水温应为（20±10)℃。5校准项目和校准方法
校准项目
并下流量计校准项目见表2。
表2校准项目一览表
校准项目
外观检查
振动与冲击试验
示值校准
密封性检验
注：表中“+”表示应校准项目，“_”表示可选校准项目。5.2外观检查
目测检查并下流量计，外观应符合3.2要求。5.3振动与冲击试验
新制造
使用中
修理后
按SY/T5134-93中第4章～第6章规定的方法进行振动试验，试验后被校准并下流量计应符合3.3的规定。
按SY/T5221-91中第5章、第6章规定的方法进行冲击试验，试验后被校准井下流量计应符合3.3的规定。
5.4示值校准
5.4.1流量校准
5.4.1.1校前准备
SY/T6675-2007
将被校准井下流量计设置好后，装在模拟井内（直读式井下流量计连接好地面接收部分，对非集流式井下流量计应保证井下流量计位于模拟井工作筒截面中心），装好防喷堵头后，开启校准装置供水阀门，将管路设备中的空气排出，根据所设置的校准流量值调节流量，进行不同流量的示值校准。5.4.1.2流量值校准
5.4.1.2.1标准表法
开启装置流量调节阀，使装置瞬时流量值满足所设置的流量值，待流量值波动小于1%后，记录标准表读数，记录时间不少于1min，并计算出每天的标准体积流量。按上述程序逐次做完每个流量点的示值校准，每次校准的流量点不少于6个，依次从小流量到大流量均匀分布。每支并下流量计的示值校准应重复做三次，将标准流量和对应井下流量计回放的实测流量填写在校准记录中（校准记录格式参见附录A）。5.4.1.2.2容积法
开启装置换向阀使液体流人旁路管道或备用量器，开启流量调节阀，使装置瞬时流量指示仪表满足所选定的流量值。记录工作量器中液位值Li，开启换向阀向工作量器注水，并同时记录注水时间（注水时间应超过2min）。开启换向阀使液体流人旁路管道或备用量器，同时停止计时，待液面稳定后记录工作量器内的液位值L2。并计算该次标准的平均体积流量Qa（标准流量）。标准的平均体积流量Qo（标准流量）计算见式（1）：Qu=(La-La）) S
式中：
Qi一-第i个校准点流量的标准值（标准流量），m/d；Li一—第i点校准时，没注入水前工作量器的液位值，m；Lz2第i点校准时，水注入后工作量器的液位值，mS工作量器的横截面积，m2；
t:一一第i点校准时，水注人工作量器内所用的时间，d。(1)
按上述程序逐次做完每个流量的示值校准。在量程的范围内均匀分布不少于6个流量点，每支井下流量计的示值校准应重复做三次。并将标准流量和对应井下流量计记录的实际流量填写在校准记录中（校准记录格式参见附录A)。5.4.1.3示值误差计算
流量示值误差的计算见式（2）：Aq:=Q:-Q0
式中：
AQ-一被校准并下流量计第个流量校准点下的示值误差，m/d；Q-一被校准并下流量计第i个流量校准点下的示值（实测流量），m/d；Q一第i个流量校准点的标准值（标准流量），m/d。5.4.1.4引用误差计算
流量引用误差的计算见式（3）：式中：
8= 14%/m ×100%
被校准井下流量计流量的最大引用误差；（2)
SY/T6675--2007
1「mx——被校准井下流量计各校准点中最大示值误差，m/d；Q一-被校准井下流量计测量范围的上限值，m/d。流量的最大引用误差应符合表1的规定。5.4.2压力校准
按SY/T6640—2005中5.2的要求进行示值校准，输出的压力示值允许误差应符合表1的规定。5.4.3温度校准
5.4.3.1温度值校准\）
将连接设置好的仪器温度部分放入温度试验装置内，调节试验装置处于工作状态，在室温至仪器测温上限均匀选择不少于3个温度点，校准应从低温到高温逐点进行，每个点温度恒定后（标准温度计的温度变化应小于0.1℃）记录5min第一个和最后一个温度示值，取其平均值进行计算。5.4.3.2误差计算
温度值误差的计算见式（4)：
An=T.-Toi
式中：
△n~被校准井下流量计第i个温度校准点下的温度值误差，℃；T被校准井下流量计第个温度校准点下的温度值，℃；Tai—第i个温度校准点的标准温度值，℃。温度值误差应符合表1的规定。
5.5密封性检验
5.5.1并下流量计并下测量部分的密封性(4)
将并下流量计的并下测量部分放入到密封性检验设备内，将设备的工作温度、压力调节为被校井下流量计工作上限的1.1倍，持续30min，应符合3.4.1的规定。5.5.2浮子与锥管的密封性
将装配好的仪器垂直安放，用注射器由进液管向浮子上端注水，观察锥管下端，应符合3.4.2的规定。
6校准结果
最大引用误差符合原准确度等级的签发原有准确度等级校准证书；如达不到原准确度等级，则根据表1规定重新确定准确度等级，签发新准确度等级的校准证书（校准证书背面格式参见附录B）。7复校时间间隔
并下流量计复校时间间隔应根据实际使用情况确定，建议不超过6个月。1）温度校准可与压力校准同时进行。4
附录A此内容来自标准下载网
（资料性附录）
并下流量计校准记录格式
并下流量计校准记录格式见表A.1。表A,1井下流量计校准记录
送校单位：
仪器编号：
型号：
第一次记录
一、外观检查：
二、最大示值误差：
流量：
压力：
温度：
校准人：
制造厂：
第二次记录
m/d，引用误差：
审核人：
备注：
SY/T6675-—2007
测量上限：
第三次记录
证书编号：
SY/T6675-2007
附录B
（资料性附录）
井下流量计校准证书背面格式
并下流量计校准证书背面格式见图B.1。校准结果
一、流量范围，
二、校准条件：
）m/d
校准介质：清水
三、外观检查：
四、最大示值误差：
流量：
压力：
温度：
五、密封性检验：
备注：
图B.1井下流量计校准证书背面
中华人民共利国
石油天然气行业标准
井下流量计校准方法
SY/T66752007
石油工业出版社出版
（北京安定门外安华里风专楼）有油1业品版社印刷厂排版印
新华店北京发行所发行
881×1230毫米16片本航75印张19下字印16002008年3月北京第1版 2008年3月北京第1次印刷房号：155021：6047
定价：8.00元
版权专有不得翻印
