【石油天然气行业标准(SY)】 钻井液密度计校准方法

ICS75.180
备案号：22056—2007

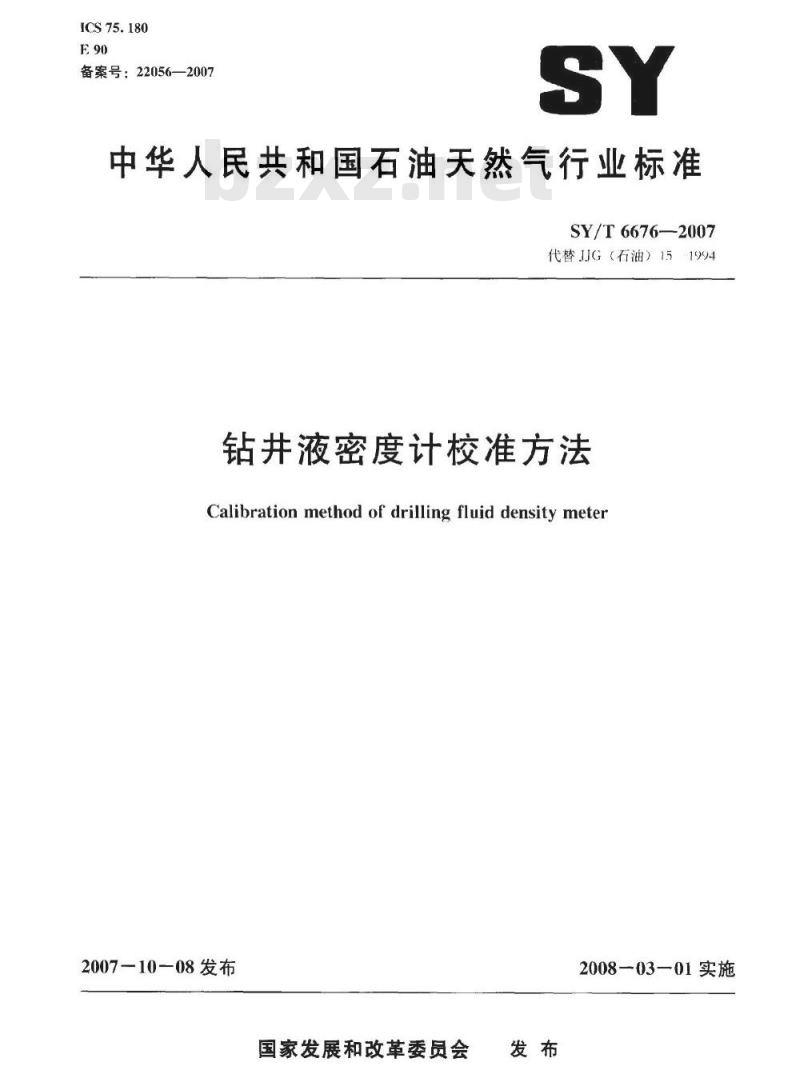

中华人民共和国石油天然气行业标准SY/T6676-2007
代替JJG（石油）151994
钻井液密度计校准方法
Calibration method of drilling fluid density meter2007-10-08发布
国家发展和改革委员会
2008—03—01实施

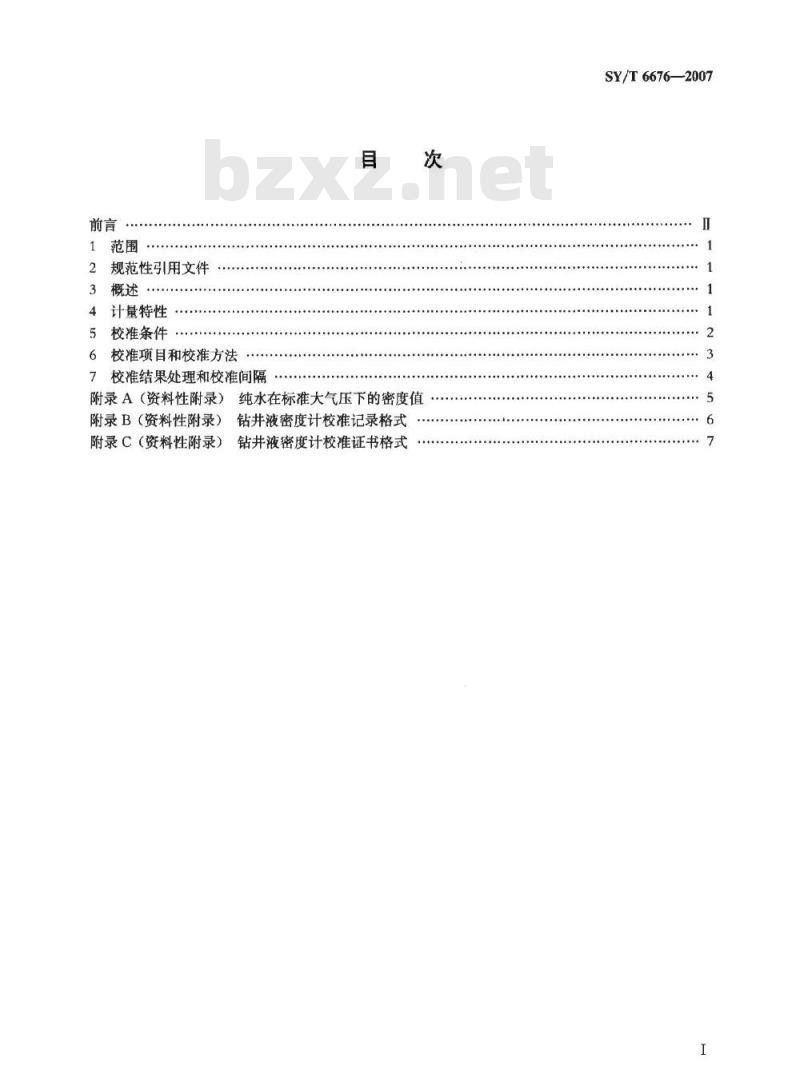

2规范性引用文件
4计量特性
5校准条件
6校准项目和校准方法
7校准结果处理和校准间隔
附录A（资料性附录）纯水在标准大气压下的密度值附录B（资料性附录）
钻井液密度计校准记录格式
附录C（资料性附录）
钻井液密度计校准证书格式
SY/T6676—2007
SY/T6676—2007

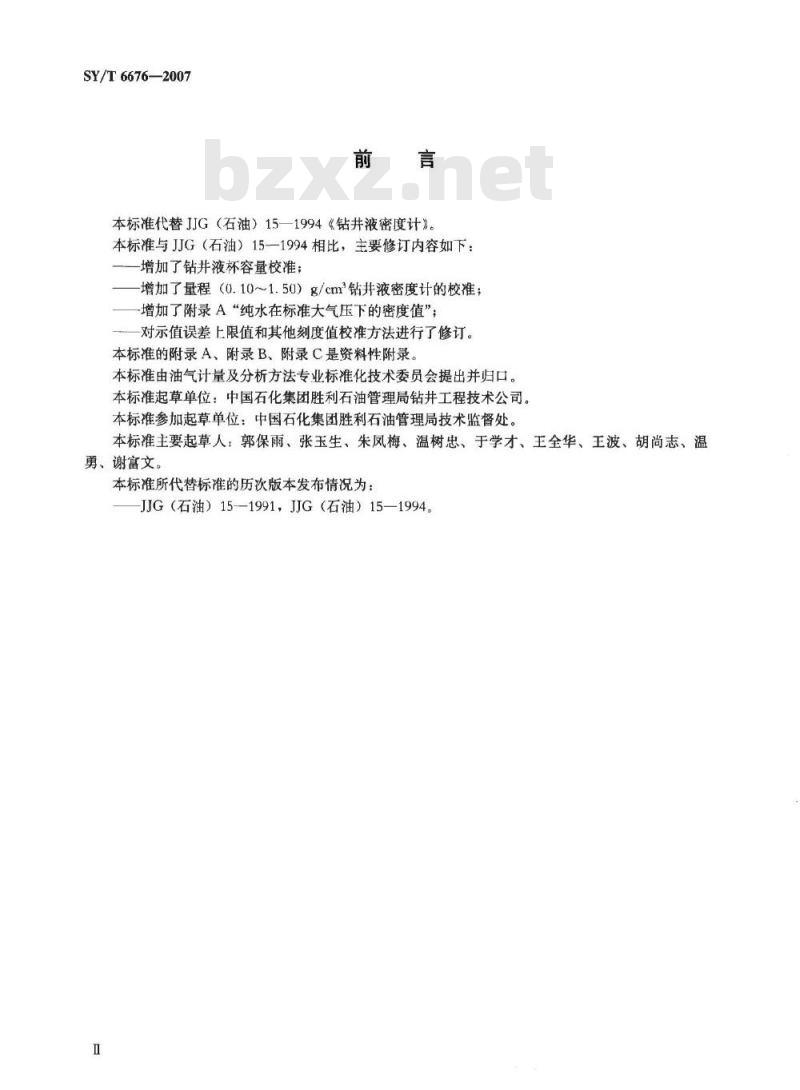

本标准代替JJG（石油）15—1994《钻井液密度计》。本标准与JJG（石油）15一1994相比，主要修订内容如下：一—增加了钻井液杯容量校准；增加了量程（0.10~1.50）g/cm钻井液密度计的校准；一增加了附录A“纯水在标准大气压下的密度值”；对示值误差上限值和其他刻度值校准方法进行了修订。本标准的附录A、附录B、附录C是资料性附录。本标准由油气计量及分析方法专业标准化技术委员会提出并归口。本标准起草单位：中国石化集团胜利石油管理局钻井工程技术公司。本标准参加起草单位：中国石化集团胜利石油管理局技术监督处。本标准主要起草人：郭保雨、张玉生、朱凤梅、温树忠、于学才、王全华、王波、胡尚志、温勇、谢富文。
本标准所代替标准的历次版本发布情况为：JJG（石油）15—1991，JJG（石油）15—1994。1范围
钻井液密度计校准方法
SY/T6676—2007
本标准规定了钻井液密度计（以下简称密度计）的技术要求、校准条件、校准方法、校准结果处理和校准间隔。
本标准适用于新制造、使用中和修理后密度计的校准。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1146水准泡
3概述

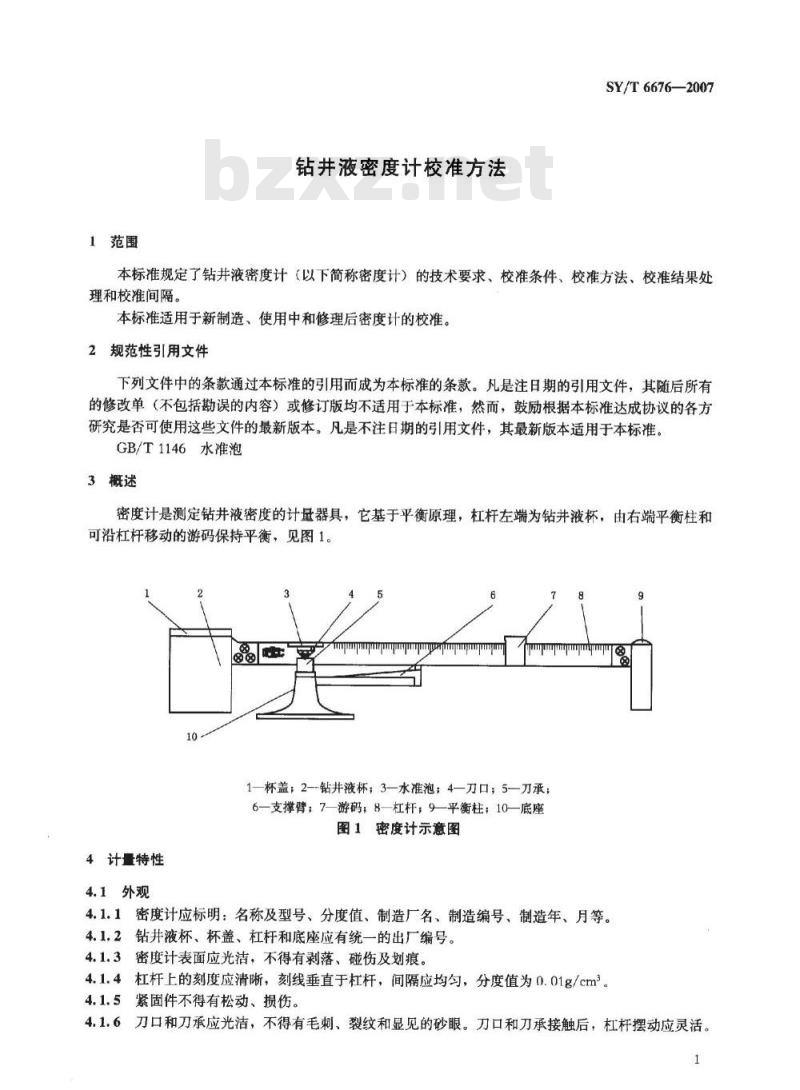

密度计是测定钻井液密度的计量器具，它基于平衡原理，杠杆左端为钻井液杯，由右端平衡柱和可沿杠杆移动的游码保持平衡，见图1。用
1—杯盖；2-钻井液杯，3—水准泡；4—刀口；5—刀承；6—支撑臂；7—游码；8—杠杆；9—平衡柱：10—底座图1密度计示意图
4计量特性
4.1外观
4.1.1密度计应标明：名称及型号、分度值、制造厂名、制造编号、制造年、月等。4.1.2钻井液杯、杯盖、杠杆和底座应有统一的出厂编号。4.1.3密度计表面应光洁，不得有剥落、碰伤及划痕。4.1.4杠杆上的刻度应清晰，刻线垂直于杠杆，间隔应均匀，分度值为0.01g/cm2。4.1.5紧固件不得有松动、损伤。4.1.6刀口和刀承应光洁，不得有毛刺、裂纹和显见的砂眼。刀口和刀承接触后，杠杆摆动应灵活。1
SY/T6676-2007

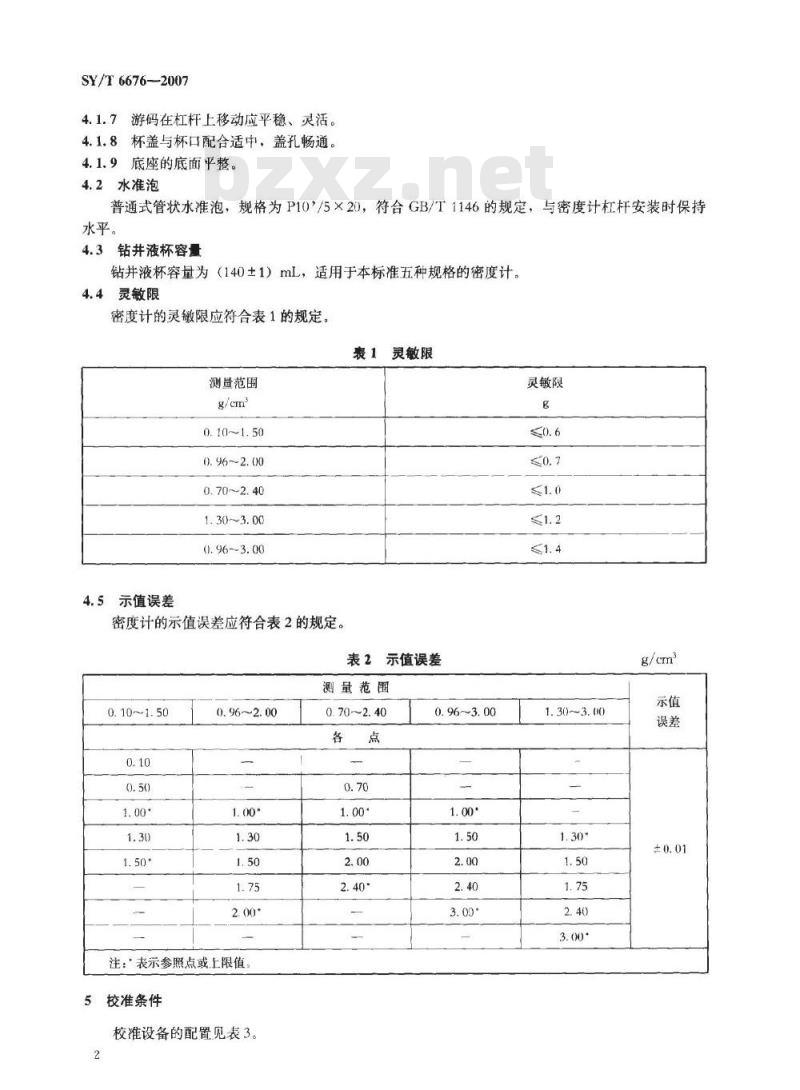

4.1.7游码在杠杆上移动应平稳、灵活。4.1.8杯盖与杯口配合适中，盖孔畅通。4.1.9底座的底面平整。
4.2水准泡
普通式管状水准泡，规格为P10°/5×20，符合GB/T1146的规定，与密度计杠杆安装时保持水平。
4.3钻井液杯容量
钻并液杯容量为（140土1）mL，适用于本标准五种规格的密度计。4.4灵敏限
密度计的灵敏限应符合表1的规定表1灵敏限
测造范围
0.10~1.50
0.96~2.00
0.70~2.40
1.30~3.00
0.96~3.00
4.5示值误差
密度计的示值误差应符合表2的规定表2示值误差
测量范围
0.10~1.50
0.96~2.00
注：表示参照点或上限值
5校准条件
校准设备的配置见表3。
0.70~2.40
0.96~~3.00
灵敏限
1.30~3.00
标准器
其他设备
校准介质
环境条件
M,级磁码
校准专用替代磁码
温度计
蒸馏水
环境温度
相对湿度
6校准项目和校准方法
6.1外观
表3校准设备的配置
要求或说明
（Max500g，e=10mg，d=1mg）—台克组、毫克组各套
（准确度±20mg）一套
SY/T 6676—2007
（最小分度值：0.1℃，量限0℃~50℃，充差=0.2℃）一只（标称容量：200mL）2只
(20±5)℃
≤75%
新制造的密度计应符合4.1的规定；使用中和修理后的密度计不能有影响计量性能的缺陷。6.2水准泡
新制造，修理的密度计，水准泡应符合4.2的要求。6.3钻井液杯容量
将钻井液杯及杯盖清洗晾干，向杯内缓慢注满蒸馏水，除去气泡，轻轻旋转，盖严杯盖，擦干杯及杯盖外表面，取下杯盖，将杯盖底面的蒸馏水刮入杯内，将杯内蒸馏水倒入烧杯内，用天平称量蒸馏水质量，再加上杯及杯盖内表面的残留量（一般胶木制杯取0.21g，金属制杯取0.32g），得出杯容纳蒸馏水的质量；再用温度计测水温，查水密度值表（参见附录A），按式（1）计算钻井液杯容量。V=(m+m)/p
式中：
钻井液杯容量，mL；
m钻井液杯内蒸馏水的质量，g；ms钻井液杯和杯盖内的残留量，g:0钻井液杯内蒸馏水的密度值，g/cm2。计算得出的杯容量，应符合4.3的要求。6.4灵敏限
将密度计清洗晾干，在杯中放入替代物（校准专用替代础码），移动游码至上限值附近，使杠杆平衡（气泡位于中线）；在杯盖的中心加放能打破杠杆平衡即气泡移动距离达到1mm的磁码质量，该质量值为密度计的灵敏限，应符合表1的规定。6.5示值误差
6.5.1校准点的确定
首次校准和修理后的密度计，按表2规定的五个点校准；使用中的密度计，按表2规定带星号的两点校准。
6.5.2“1.00g/cm3”的校准
a）将密度计各部位清洗、擦干。向杯内缓慢注满蒸馏水，除去气泡，轻轻旋转，盖严杯盖，擦十杯及杯盖外表面。将刀口轻轻放置在刀承上，移动游码，对准“1.00g/cm3”，若不平衡，可增减平衡柱内的铅粒，使杠杆平衡（气泡位于中线）。3
SY/T6676—2007
b）将杯内蒸馏水倒人烧杯内，用天平称量蒸馏水质量，再加上杯及杯盖内表面的残留量（一般胶木制杯取0.21g，金属制杯取0.32g），得出杯容纳蒸馏水的总质量，用M表示。6.5.3其他点校准
a）将钻井液杯擦于净，在杯内放入与“M×n”（M-钻井液杯容纳蒸馏水质量：n密度计校准点的数值）相应质量的校准专用替代码，盖上杯盖。将刀口轻轻放置在刀承上，在杯盖中心放上差值码（“M×n”减去相应的专用替代磁码的差值），移动游码，使杠杆平衡(气泡位于中线），记录测得值。b）以同样方法，重新放置校准专用替代码和差值码，进行第二次和第三次校准，三次测得值的平均值与对应点的差值，应符合表2的规定。7校准结果处理和校准间隔
7.1密度计校准结果填入钻井液密度计校准记录（参见附录B)。7.2密度计经校准后，出具校准证书（参见附录C)。7.3密度计的校准间隔建议为6个月。4
附录A
（资料性附录）
纯水在标准大气压下的密度值
纯水在标准大气压下的密度值见表A.1。表A.1纯水在标准大气压下的密度值温度
密度值
SY/T6676-2007
密度值
SY/T6676-2007
附录B
（资料性附录）
钻井液密度计校准记录格式
钻井液密度计校准记录格式见表B.1。表B.1钻井液密度计校准记录
客户名称
制造厂家
型号/规格
水准泡
钻并液杯容量
外观检查
校准专用替代
示值误
差校准
校准人
核验人
础码质量
修正础码wwW.bzxz.Net
仪器编号
环境温度
相对湿度
测量范围
灵敏限
测得值
校准日期
核验日期
记录编号：
示值误差
平均值
附录C
（资料性附录）
钻井液密度计校准证书格式
钻液密度计校准证书格式见图C.1和图C.2。校准证书
证书编号：
仪器名称：
型号/规格：
制造厂家：
出厂编号：
客户名称：
客户地址：
校准日期：
批准人：
校准专用章
图C.1校准证书正面格式
SY/T6676-2007
SY/T6676—2007
校准依据：
校准所使用的主要计量器具：
校准地点：
环境温度：
外观检查
钻井液杯容量
校准专用替代
校准人：
核验人：
础码质量
相对湿度：
校准结果
水准泡
修正码
图C.2校准证书背面格式
测量范围
灵敏限
测得值
平均值
中华人民共和国
石油天然气行业标准
钻井液密度计校准方法
SY/T 6676--2007
石油工业出版社出版
（北京安定门外安华里区-号楼
石油「业出版社印制」排版印刷新华博店北京发行所发行
880×1230毫米16开本1印张23字印182008年3月北京第1版2018年3月北京第1次印刷3号：1550216051定价：8.H)元
版权专有不得翻印
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
