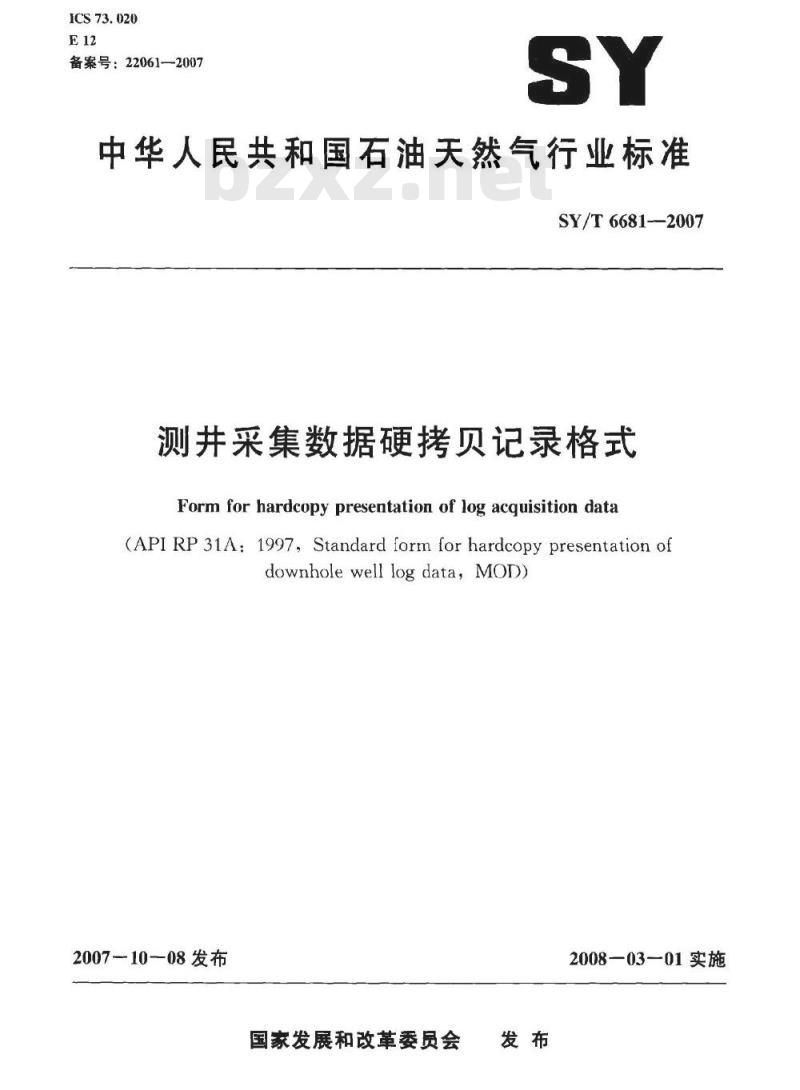

【石油天然气行业标准(SY)】 测井采集数据硬拷贝记录格式

ICS73.020
备案号：22061—2007
中华人民共和国石油天然气行业标准SY/T6681--2007
测井采集数据硬拷贝记录格式
Form for hardcopy presentation of log acquisition data(APIRP 31A:1997, Standard form for hardcopy presentation ofdownhole well logdata,MOD)
2007-10-08发布
国家发展和改革委员会
2008—03-01实施

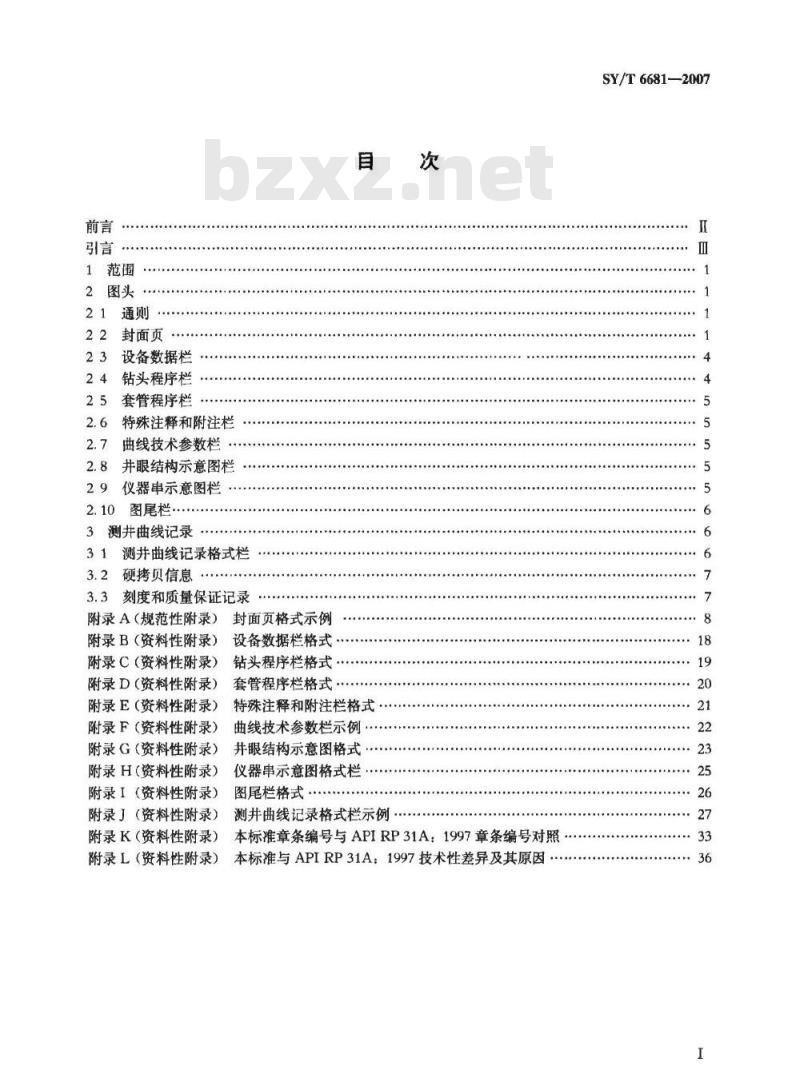

1范围
2图头
21通则
22封面页
设备数据栏
钻头程序栏
25套管程序栏
特殊注释和附注栏
曲线技术参数栏
并眼结构示意图栏
仪器串示意图栏
图尾栏
3测井曲线记录
31测井曲线记录格式栏
硬拷贝信息
3.3刻度和质量保证记录
附录A（规范性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
附录F（资料性附录）
附录G（资料性附录）
附录H（资料性附录）
附录I（资料性附录）
附录（资料性附录）
附录K（资料性附录）
附录L（资料性附录）
封面页格式示例
设备数据栏格式
钻头程序栏格式
套管程序栏格式
特殊注释和附注栏格式
曲线技术参数栏示例·
井眼结构示意图格式
仪器串示意图格式栏
图尾栏格式：
测井曲线记录格式栏示例：
本标准章条编号与APIRP31A：1997章条编号对照本标准与APIRP31A：1997技术性差异及其原因SY/T6681—2007
SY/T6681-2007

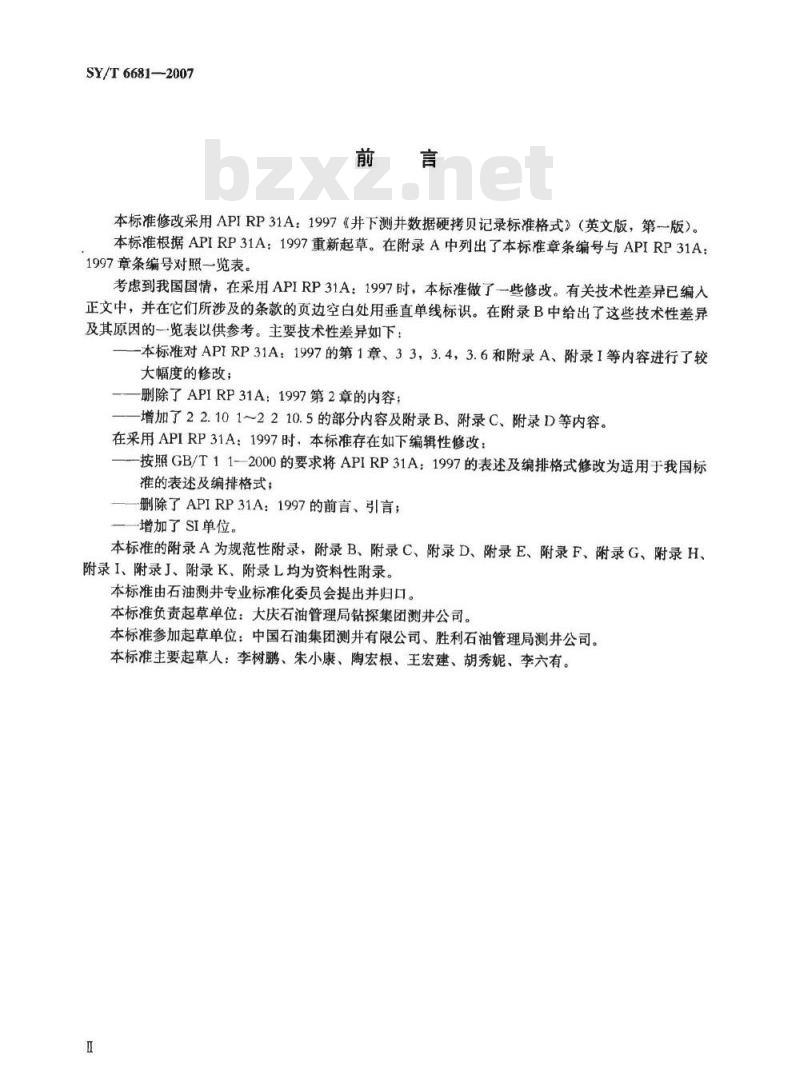

本标准修改采用APIRP31A：1997《并下测并数据硬拷贝记录标准格式》（英文版，第一版）。本标准根据APIRP31A：1997重新起草。在附录A中列出了本标准章条编号与APIRP31A：1997章条编号对照一览表。
考虑到我国国情，在采用APIRP31A：1997时，本标准做了一些修改。有关技术性差异已编入正文中，并在它们所涉及的条款的页边空白处用垂直单线标识。在附录B中给出了这些技术性差异及其原因的一览表以供参考。主要技术性差异如下：一本标准对APIRP31A：1997的第1章、33，3.4，3.6和附录A、附录I等内容进行了较大幅度的修改：
删除了APIRP31A：1997第2章的内容；-增加了22.101~2210.5的部分内容及附录B、附录C、附录D等内容。在采用APIRP31A：1997时，本标准存在如下编辑性修改：一按照GB/T11—2000的要求将APIRP31A：1997的表述及编排格式修改为适用于我国标准的表述及编排格式；wwW.bzxz.Net
删除了APIRP31A：1997的前言、引言；一—增加了SI单位。
本标准的附录A为规范性附录，附录B、附录C、附录D、附录E、附录F、附录G、附录H、附录I、附录J、附录K、附录L均为资料性附录。本标准由石油测井专业标准化委员会提出并归口。本标准负责起草单位：大庆石油管理局钻探集团测井公司。本标准参加起草单位：中国石油集团测井有限公司、胜利石油管理局测井公司。本标准主要起草人：李树鹏、朱小康、陶宏根、王宏建、胡秀妮、李六有。引言
SY/T6681—2007

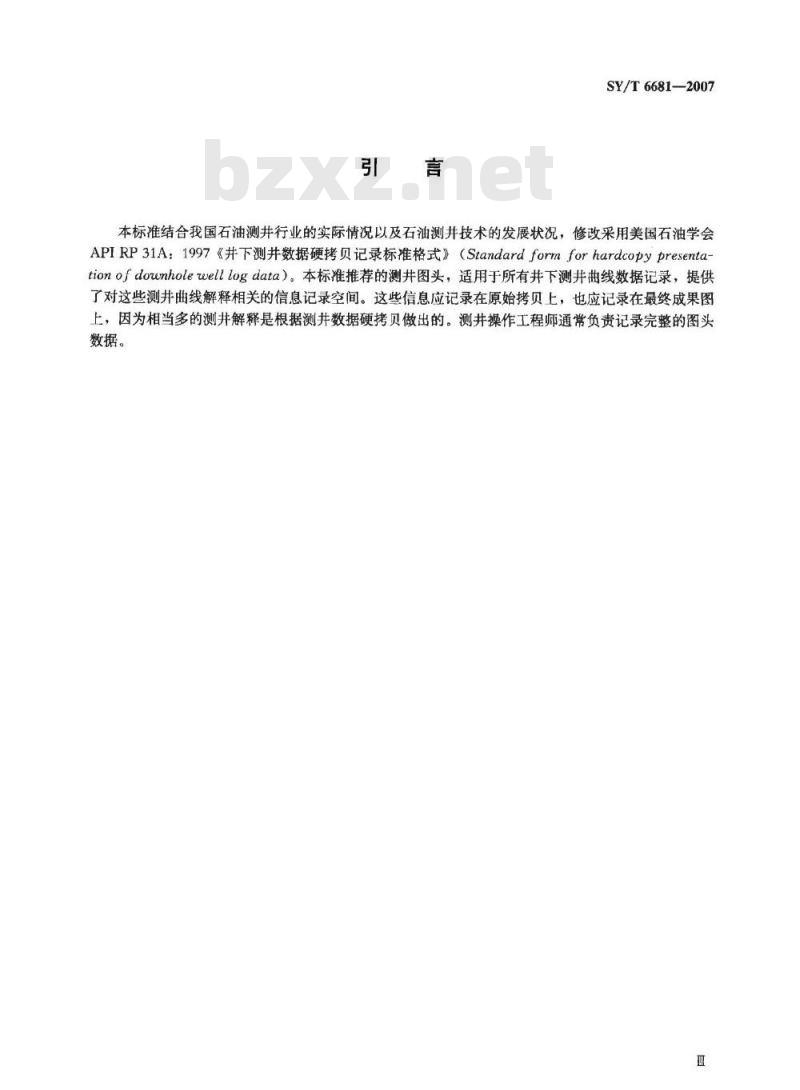

本标准结合我国石油测井行业的实际情况以及石油测井技术的发展状况，修改采用美国石油学会APIRP31A：1997《井下测井数据硬拷贝记录标准格式》（Standardformforhardcopypresentationofdounholewelllogdata）。本标准推荐的测井图头，适用于所有井下测井曲线数据记录，提供了对这些测井曲线解释相关的信息记录空间。这些信息应记录在原始拷贝上，也应记录在最终成果图因为相当多的测井解释是根据测井数据硬拷贝做出的。测井操作工程师通常负责记录完整的图头上，
数据。

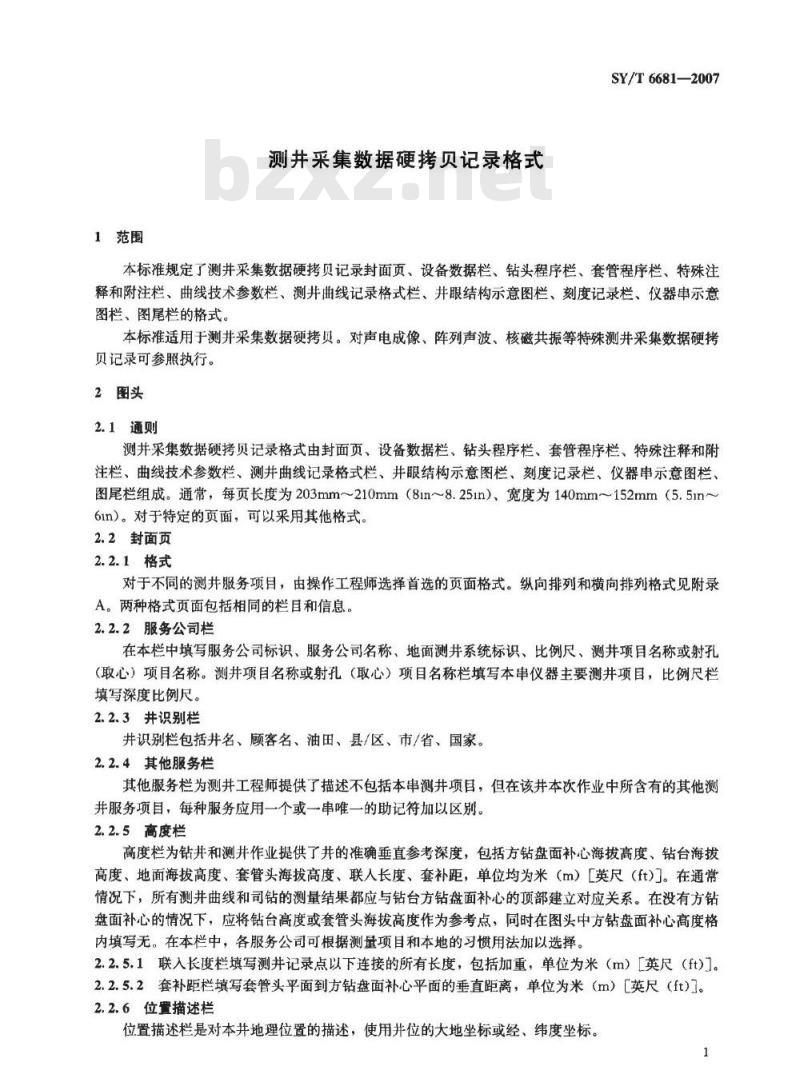

1范围
测井采集数据硬拷贝记录格式
SY/T6681—2007
本标准规定了测井采集数据硬拷贝记录封面页、设备数据栏、钻头程序栏、套管程序栏、特殊注释和附注栏、曲线技术参数栏、测井曲线记录格式栏、井眼结构示意图栏、刻度记录栏、仪器申示意图栏、图尾栏的格式。
本标准适用于测井采集数据硬拷贝。对声电成像、阵列声波、核磁共振等特殊测井采集数据硬拷贝记录可参照执行。
2图头
2.1通则
测井采集数据硬拷贝记录格式由封面页、设备数据栏、钻头程序栏、套管程序栏、特殊注释和附注栏、曲线技术参数栏、测井曲线记录格式栏、井眼结构示意图栏、刻度记录栏、仪器串示意图栏、图尾栏组成。通常，每页长度为203mm~210mm（8m~8.251n）、宽度为140mm~152mm（5.5n~61n）。对于特定的页面，可以采用其他格式。2.2封面页
2.2.1格式
对于不同的测井服务项目，由操作工程师选择首选的页面格式。纵向排列和横向排列格式见附录A。两种格式页面包括相同的栏目和信息。2.2.2服务公司栏
在本栏中填写服务公司标识、服务公司名称、地面测井系统标识、比例尺、测井项目名称或射孔（取心）项目名称。测井项目名称或射孔（取心）项目名称栏填写本串仪器主要测井项目，比例尺栏填写深度比例尺。
2.2.3井识别栏
井识别栏包括井名、顾客名、油田、县/区、市/省、国家。2.2.4其他服务栏
其他服务栏为测井工程师提供了描述不包括本串测井项目，但在该井本次作业中所含有的其他测并服务项目，每种服务应用一个或一串唯一的助记符加以区别。2.2.5高度栏
高度栏为钻并和测井作业提供了井的准确垂直参考深度，包括方钻盘面补心海拔高度、钻台海拔高度、地面海拔高度、套管头海拔高度、联入长度、套补距，单位均为米（m）［英尺（ft)]。在通常情况下，所有测井曲线和司钻的测量结果都应与钻台方钻盘面补心的顶部建立对应关系。在没有方钻盘面补心的情况下，应将钻台高度或套管头海拔高度作为参考点，同时在图头中方钻盘面补心高度格内填写无。在本栏中，各服务公司可根据测量项目和本地的习惯用法加以选择。2.2.5.1联入长度栏填写测并记录点以下连接的所有长度，包括加重，单位为米（m）［英尺（ft）]。2.2.5.2套补距栏填写套管头平面到方钻盘面补心平面的垂直距离，单位为米（m）［英尺（ft)]。2.2.6位置描述栏
位置描述栏是对本井地理位置的描述，使用井位的大地坐标或经、纬度坐标。1
SY/T6681--2007
2.2.7打印类型和深度刻度栏
打印类型和深度刻度栏目记录有关打印类型和深度刻度的信息。其中打印类型可根据顾客要求选实时记录或回放或组合；深度刻度可根据顾客需要选择测量深度或真垂直深度。测量深度是指测井实际测量的深度；真垂直深度是指测量的深度经过方位、并斜等参数校正过的垂直深度。2.2.8地面测井系统编号
地面测井系统编号栏填写服务公司现场测井作业所使用的地面测井系统的设备编号。2.2.9作业基地
作业基地栏填写服务小队所在的作业基地或公司的名称。2.2.10测井操作栏
在测并操作栏中，提供了多种数据，各服务公司可根据实际情况加以选择；也可以接受其他未被列入的其他测井操作数据。
2.2.10.1完井封面页测井操作栏2.2.10.1.1主要测并曲线栏填写单个或单串测井仪器一次下作业所测量的主要曲线。辅助测并曲线，如自然电位（SP）、自然伽马和井径等，除非是单独测量，否则不应包括在其中。2.2.10.1.2：测井起始日期/时间和测井结束日期/时间栏填写本次单个或单串测井仪器的安装日期/时间和拆除日期/时间。
2.2.10.1.3测并重复次数栏填写每支测并仪器重复下并测量的次数。2.2.10.1.4钻井深度栏填写测井作业前钻井队司钻最后一次测量的井眼底部深度。如果井眼已经被回堵，应记录回堵深度，并用缩写PB标注，单位为米（m）［英尺（ft）]。2.2.10.1.5测并深度栏填写测井队测量的并眼底部深度，单位为米（m）［英尺（ft）]。2.2.10.1.6测量段底部深度和测量段顶部深度栏填写由顾客提供的测量段底部最深深度和测量段顶部最浅深度，单位为米（m）［英尺（ft)。2.2.10.1.7测量段长度栏填写测量段底部深度和测量段顶部深度的深度差，单位为米（m）［英尺（ft）。2.2.10.1.8钻井测量套管深度栏填写钻井队司钻测量的最下部套管深度，单位为米（m）「英尺（ft)]。2.2.10.1.9测井测量套管深度栏填写测井仪器测量的最下部套管深度，单位为米（m）「英尺（ft)］。2.2.10.1.10钻头尺寸栏填写主要测量段的钻头外径。测量段井眼可能采用了不同尺寸的钻头，其信息应与钻头程序和井眼示意图相结合，单位为毫米（mm）英寸（in）l。2.2.10.1.11套管内径栏填写井眼中最下部套管的内径，单位为毫米（mm）［英寸（in）]。2.2.10.1.12并底日期/时间栏填写测并仪器到达并底或指定测量段底部深度时的日期和时间。2.2.10.1.13钻开目的层时间栏填写钻井作业时到达目的层的日期和时间。2.2.10.1.14完钻时间栏填写完成钻井作业的日期和时间。2.2.10.1.15
测井队号栏填写执行本次测井作业的测井队的编号。2.2.10.1.16操作工程师栏填写负责本次测井作业数据采集操作的工程师的姓名。2.2.10.1.17
测井队长栏填写执行本次测井作业的测并队的负责人姓名。2.2.10.1.18测并监督栏填写负责监督本次测井作业执行情况的油公司代表的姓名。2.2.10.2声波幅度或声波变密度封面页测井操作栏2.2.10.2.1预计水泥塞寒深度栏填写固开作业时预计的水泥塞到方钻盘面补心的距离，单位为来（m）【英尺（ft)。
2.2.10.2.2实测水泥塞深度栏填写经过测井测量的水泥塞到方钻盘面补心的距离，单位为米（m）［英尺（ft)。
2.2.10.2.3预计水泥帽深度栏填写钻井设计的水泥帽深度，单位为米（m）L英尺（ft)1。2.2.10.2.4实测水泥帽深度栏填写测井测量的水泥帽深度，单位为米（m）「英尺（ft）]。2.2.10.2.5预计水泥返高栏填写钻井设计的水泥面的深度，单位为米（m）【英尺（ft）。2
SY/T6681-2007
2.2.10.2.6实测水泥返高栏填写测井测量的水泥面的深度，单位为米（m）［英尺（ft)]。2.2.10.2.7固井时间栏填写固井作业完成的日期和时间。2.2.10.2.8最佳测井时间栏填写根据固井时间和固井质量测量的惯例所计算的最适宜的测井时间。2.2.10.2.9参考资料和参考资料采集日期栏填写用于本次测井校深用的测井资料或其他用途的资料的名称和采集日期。
2.2.10.2.10套管外径栏填写井眼中最下部套管的外径，单位为毫米（mm）［英寸（in）]。并口压力栏填写测并过程中井内流体的压力，单位为兆帕（MPa)。2.2.10.2.11
套管壁厚栏填写最下部套管的管壁厚度，单位为毫米（mm）［英寸（in）]。2.2.10.2.12
液面深度栏填写井内液体平面到方钻盘面补心的距离，单位为米（m）［英尺（ft)]。2.2.10.2.13
2.2.10.2.14油顶深度栏填写钻井设计中油层顶部的深度，单位为米（m）［英尺（ft)]。2.2.10.3套管井封面页测井操作栏2.2.10.3.1完钻井深栏填写钻井作业完成时钻头到达的最底界面到方钻盘面补心的距离，单位为米(m）英尺（ft）。
2.2.10.3.2测井遇阻深度栏填写测井仪器下放遇阻的深度，单位为米（m）［英尺（ft)]。2.2.10.3.3完井人工井底栏填写固井后并底水泥面到方钻盘面补心的距离，单位为米（m）［英尺（ft)]。2.2.10.3.4水泥塞深度栏填写水泥塞到方钻盘面补心的距离，单位为米（m）［英尺（ft）]。2.2.10.3.5水泥面深度栏填写水泥返深的平面到方钻盘面补心的距离，单位为米（m）［英尺（ft)]。2.2.10.3.6油管压力栏填写油管中流体的压力，采用在井口四通上安装的与油管连通的压力表测量的数据，单位为兆帕（MPa）。
2.2.10.3.7套管压力栏填写油管和套管之间的环形空间内流体的压力，单位为兆帕（MPa)。2.2.10.3.8注入压力栏填写在井口注人流体时所施加的压力，单位为兆帕（MPa）。2.2.10.3.9日注人量栏填写每日注人井内的液体体积，单位为立方米（m）［加仑（gal）。2.2.10.3.10日产出量（油、气、水）栏填写每日从井内产出的油、气、水的质量或体积，单位为吨（t）、立方米（m）［加仑（gal)]。2.2.10.3.11同位素核素类型栏填写测井所用同位素核素的类型。2.2.10.4射孔（取心）封面页测井操作栏2.2.10.4.1仪器零长栏填写测井仪器记录点到仪器最下端的长度，单位为米（m）［英尺（ft)]。2.2.10.4.2射孔（取心）起始时间和射孔（取心）结束时间栏填写本次射孔（取心）的安装日期/时间和拆除日期/时间。
2.2.10.4.3射孔次数栏填写本次射孔（取心）仪器的下并次数。2.2.10.4.4射孔（取心）段底部深度和射孔（取心）段顶部深度栏填写射孔（取心）段最下部深度和射孔（取心）段最上部深度，单位为米（m）［英尺（ft)]。2.2.10.4.5射开厚度栏填写油顶与油底之间的距离减掉夹层后的长度，单位为米（m）［英尺（ft)]。2.2.10.4.6射孔方式栏填写打开目的层所用的射孔方法，常用的有电缆传输、油管传输、钻杆传输等。
2.2.10.4.7射孔弹型栏填写射孔弹的型号。2.2.10.4.8射孔枪型栏填写射孔枪身的型号。2.2.10.4.9岩心简类型栏填写取心用的岩心简的规格型号。2.2.10.4.10射孔密度栏填写在单位长度的弹架上均匀分布的孔眼数量。2.2.10.4.11射孔总弹数栏填写射孔时打开目的层的总弹数，2.2.10.4.12岩心直径栏填写所使用的取心仪器能够取出的岩心的外径，单位为毫米（mm）［英寸（in）]。2.2.10.4.13岩心平均长度栏填写所使用的取心仪器能够取出的岩心的平均长度，单位为毫米(mm）［英寸（in)]。
SY/T6681-2007
2.2.10.4.14射孔起爆方法栏填写射孔引爆射孔弹的方式。2.2.10.4.15射孔（取心）队号栏填写执行本次射孔（取心）作业的测井队的编号。2.2.10.4.16射孔（取心）队长栏填写执行本次射孔（取心）作业的测井队的负责人姓名。2.2.10.5随钻测井封面页测并操作栏2.2.10.5.1钻井公司栏填写完成本井钻井作业的估井公司名称。2.2.10.5.2钻井队号栏填写完成本井钻井作业的钻井队编号。2.2.11并眼流体数据栏
2.2.11.1钻井液类型栏记录测井时井眼中的钻井液（油基、水基）类型。如果在本次测并过程中，钻井液性能发生了允许的变化，在“附注”栏中应标出流体类型变化和发生变化的深度。2.2.11.2钻并液密度栏填写单位体积钻井液的质量，单位为克每立方厘米（g/cm2）［磅每加仑(lb/ga)
2.2.11.3钻井液粘度栏填写钻并液内部阻碍其相对流动的阻力，单位为秒（s）。2.2.11.4钻井液pH值栏填写钻并液的pH值或酸碱度。2.2.11.5钻井液失水栏填写钻井液失水率，单位为立方厘米（cm2）。2.2.11.6钻井液电阻率（Rm）、钻井液滤液电阻率（Rmr）和泥饼电阻率（R）及其对应的测量温度栏填写钻井液电阻率（Rm）、钻井液滤液电阻率（Rm）和泥饼电阻牵（R）测量值，单位为欧［姆」米（α·m），以及测量这些电阻率时相对应的温度值，单位为摄氏度（℃）L华氏度（F）]。2.2.11.7最大井温处钻井液电阻率栏填写井内最大温度下换算或测量的钻井液电阻率（Rm）值，单位为欧［姆］米（Q·m），以及相对应的最高温度值，单位为摄氏度（℃）［华氏度（F）]。2.2.11.8加重材料栏填写钻井液加重材料类型的一般性描达，例如重晶石、赤铁矿或碳酸钙。如果不能进行一般性描述，应填写钻井液加重材料的商标名称。2.2.11.9加重材料数量栏填写在钻井液中加入的加重材料的质量，单位为吨（1）或千克（kg）。2.2.11.10开始循环钻井液时间和停止循环钻井液时间栏中填写本次测井作业前最后一次钻井液循环开始与结束的日期和时间。
2.2.11.11井眼流体类型栏填写测井时并眼中流体的类型。2.2.11.12井眼流体密度栏填写单位体积井限流体的质量，单位为克每立方厘米（g/cm）L磅每加仑（lb/gal）1。
2.2.11.13并眼流体粘度栏填写并眼流体内部阻碍其相对流动的阻力，单位为秒（s）。2.2.11.14堵漏剂类型栏填写钻井过程中所使用的堵漏剂的型号。2.2.11.15堵漏剂总量栏填写钻井过程中所使用的堵漏剂的总量，单位为吨（t）或千克（kg）。2.2.11.16在井眼流体数据栏中，提供了多种数据，各服务公司可根据实际情况加以选择；也可以接受未被列人的其他井眼流体数据。2.3设备数据栏
设备数据栏用来记录测井作业过程中使用的每个单独测井仪器的区别性信息，包括测井仪器名称、仪器系列号、仪器号、仪器位置，参见附录B。2.3.1仪器名称栏填写本次下并所使用的仪器的名称。2.3.2仪器系列号栏填写仪器出厂时生产厂家编制的仪器系列编号。2.3.2仪器号栏填写仪器生产厂家或服务公司编制的仪器编号。2.3.4仪器位置使用“居中”、“非居中”、“偏心”和“自由”的合适词语来描述仪器在井眼中的位置。
2.4钻头程序栏
钻头程序栏包括钻头尺寸、起始深度、结束深度，参见附录C。2.4.1钻头尺寸栏填写在整个钻井过程中所使用不同型号钻头的直径，单位为毫米（mm）【英寸（n）]。4
SY/T6681—2007
2.4.2钻头起始深度栏填写钻井过程中使用同种型号钻头所对应的起始深度，单位为米（m）【英尺（ft)］。2.4.3钻头结束深度栏填与钻井过程中使用同种型号钻头所对应的结束深度，单位为米（m）［英尺（ft)】。2.5套管程序栏
套管程序栏包括套管外径、壁厚、起始深度、结束深度，参见附录D。2.5.1套管外径栏填写下入并眼中套管的外径，单位为毫米（mm）「英寸（1n）]。2.5.2套管壁厚栏填写下人井眼中套管壁的厚度，单位为毫米（mm）【英寸（in)]。2.5.3套管起始深度栏填写同一类型套管最下端深度，单位为米（m）［英寸（1n）。2.5.4套管结束深度栏填写同类型套管最上端深度，单位为米（m）［英尺（ft)]。2.6特殊注释和附注栏
2.6.1位置和内容
特殊注释和附注栏位于套管程序栏之后，提供与测井数据和测并数据表示有关的特殊注释。特殊注释和附注的长短可以根据所包含的信息内容进行调整，参见附录E。2.6.2服务公司责任声明
本栏填写服务公司有关数据的正确性、业务关系、公司方针等责任声明。2.6.3附注栏
附注栏用来报告所有与井眼条件有关的异常情况、测井过程中所发生的测井仪器异常情况及其他特殊情况。
2.6.3.1当描述与并眼或测并仪器有关的具体问题时，要明确描述出现问题的深度段及对问题的解释。
2.6.3.2对操作工程师所改变的各种测并参数进行报告、解释变化原因。2.6.3.3在测并过程中，与测井采集资料相关的特殊情况。2.7曲线技术参数栏
2.7.1位置和内容
曲线技术参数栏示例参见附录F，提供了描述每条测井曲线所需要的技术细节。本部分内容可放在标准测井曲线记录之前或之后。2.7.2曲线识别
提供给顾客的全部测井曲线应有唯一的标识，可以采用曲线全名、数据显示所用的助记符号、测量单位等的基本描述。对于采用数字记录的但未以硬拷贝方式给出的测并曲线，应加以注释。2.7.3数据采集和处理参数
在测并作业期间，由操作工程师控制的全部可变的测井参数（如滤波、各种环境校正、采样率以及特殊处理方法）应在曲线技术参数栏中加以记录。2.8并眼结构示意图栏
2.8.1裸眼并并眼结构示意图
测并曲线所有硬拷贝资料中包括描述井下环境物理尺寸的井眼结构示意图。裸眼井并眼结构示意图参见附录G，图G1的中部绘有眼结构示意图、由套管柱和井的裸眼部分组成，图G1的石边标出井眼结构的细节、套管描述、套管下人深度和课眼井段的基本参数。2.8.2完井设计井眼结构示意图
对于套管井测井曲线，应包括完井设计并眼结构示意图，参见附录G，列出可能影响测并曲线响应的所有项目。完并设计并眼结构示意图包括牛产管柱、射孔部位等，图G2是一个标有完井组件的完并设计开眼结构示意图示例。2.9仪器串示意图栏
仪器串示意图栏反映仪器串的组合形式，其示意图参见附录H，示意图上应包括所有测共井下仪器名称及其记录点、扶正器、间隔器、加长电缆等，以及辅助设备（扶正器、偏心器等），应提供5
SY/T6681-2007
测井井下仪器的最大外径、重量、长度、最大温、最大耐压等参数，当仪器进行组合测井时，对于整个仪器串也需要上述信息，参见图H1。对于所有测并并下仪器记录点，应与仪器串的物理底部和井底钻具组合建立参考点。
2.10图尾栏
图尾栏格式参见附录I.图尾栏的内容填写按222，223，226的要求执行。图11是图尾栏的一个示例。
3测井曲线记录
3.1测井曲线记录格式栏
测井曲线记录格式栏参见附录I。3.1.1记录道技术参数
3.1.1.1记录道
测并曲线记录道划分为4道，第1道放在测并曲线图的最左边，深度道在第1道的右边，深度道的右边依次是第2道、第3道，第4道是将第2道和第3道合并成一个单记录道。3.1.1.2道宽度
测井曲线第1，2和3道的宽度应为635mm（25n），深度道的宽度应为191mm（0751n），第4道宽度应为1270mm（51n）；对于特殊测井项日，可以根据实际情况加以改变。3.1.2网格参数
3.1.2.1线性网格线
每条测井曲线道应有垂直网格线，格线间距635mm（025in）。记录道的左边线和右边线采用粗实线。中部垂直网格线采用中实线，其余网格线采用细实线。对于特殊项目测井，可以根据实际情况加以改变
3.1.2.2对数网格线
记录道的左边线和右边线采用粗实线，以10为倍数的对数网格线为中实线，其余网格线为细实线：
3.1.2.3水平网格线
标准的水平网格线有表示1m，5m和25m深度的水平线。25m水平线采用粗实线，5m水平线采用中实线，1m水平线采用细实线。在对比测井曲线显示中，应省略1m的水平网格线。可以接受英制单位的类似网格线显示。
3.1.3深度刻度
3.1.3.1对比测并曲线显示
对比测并曲线的显示比例为1500。3.1.3.2详细测井曲线显示
详细测并曲线的显示比例为140，150，1100，1200。3.1.3.3备用测并曲线显示
备用相关对比测并曲线的显示比例为1·1000。可以接受为了捕获高分辨率测井曲线的细节而采用的放大比例。
3.1.4测井曲线刻度
应在测并曲线数据记录道的顶部和底部都标出适合于测井曲线测量的刻度值单位。当测并曲线刻度发生变化时，应在刻度变化深度处的上部和下部标出两种刻度值。3.1.5其他
3.1.5.1深度标注
在测井曲线图上的深度道内至少应标注一个深度，且每隔15cm（6in）至少应标注一次深度。深6
度数字字符应位于深度道内表示深度的水平网格线中部，3.1.5.2测井曲线采样标记
SY/T6681-—2007
对于电缆测并曲线，应在深度道纪录测速和张力。对于随钻测井，采样密度应在测井曲线上标注，但其显示方式不应与正在显示的数据相干扰。3.2硬拷贝信息
3.2.1硬拷贝信息的次序
各种信息的硬拷贝显示推荐次序如下：a）封面页。
b）设备数据栏。
c）钻头程序栏。
d）套管程序栏。
e）特殊注释和附注栏。
f）曲线技术参数栏（位置可选）。g）测井曲线记录格式栏
1）主测井曲线（如果需要同时显示对比测井曲线和详细测并曲线，对比测井曲线显示应优先于详细测井曲线显示）；
2）重复测井曲线段；
3）验证曲线（内容可选）。
h）并眼结构示意图栏和完井设计井眼结构示意图栏（完井设计井眼结构示意图栏仅适用于套管并测并曲线）。
1）刻度记录栏：同一测并仪器的刻度应按照车间刻度、主校验、测前校验、测后校验的顺序自上而下排列，测井仪器串的刻度按测井仪器连接顺序自上而下顺序排列。J）仪器串图栏（位置可选）。
k）图尾栏。
3.2.2数据曲线的选择
封面页所标出的与主测井服务有关的数据曲线应包括在测井曲线记录显示中。根据顾客要求，可以包括其他的数据曲线。
3.2.2.1部分仪器串测井曲线
一次下井仪器较多，可将其中部分测井数据曲线有选择性的加以显示。3.2.2.2全仪器事测并曲线
显示单一测并组合所提供的全部服务的数据曲线。3.2.2.3合成测并曲线
从不同次下并采集的测并曲线，可对测并曲线进行拼接，形成整个井测井曲线。这种类型的测井曲线显示在封面中应加以标注。3.3刻度和质量保证记录
与仪器刻度和共场数据质量保证有关的信息应放在测井曲线之后显示，所提供的信息与其他已经出版的标准中所提供的技术要求一致。7
SY/T 6681—2007
附录A
（规范性附录）
封面页格式示例
A.1纵向排列的完并封面页格式见图A1。测井项月名称：
服务公司标识
井名：
顾客名：
油Ⅲ：
县/区：
市省：
国家：
高度：
方钻盘面补心海拔高度：
钻台海拔高度：
打印类型：口实时记录
深度类型：口测量深度
主要测并曲线
测井起始日期/时间
测井重复次数
钻井深度
测井深度
测量段长度
钻井测量套管深度
测井测量套管深度
钻井液类型
钻井液密度
钻井液pH值
钻井液电阻率
钻井液滤液电阻率
泥饼电阻率
最大井温处钻井液电阻率
堵漏剂类型
钻开日的层时间
开始循环钻井液时间
加重材料
测井队号
测并队长
比例尺：
服务公司名称，
口回放
地面海拨高度：
口组合
■真垂直深度
m(ft）
地闻划儿系统标识
其他服务
位置措述
地面测井系统编号：
作业基地
测井结束日期/时间
井底日期/时间
m（ft）钻头尺寸
n（ft）测量段底部深度
m（ft）测量段顶部深度
m（ft)）套管内径
m (ft)
g/cm2（lb/gal）钻井液粘度
钻井液失水
a·m钻井液测量温度
a·m钻井液滤液测量温度
a·m泥饼测量温度
a·m最大井温
堵漏剂总量
完钻肘间
停止循环钻井液叮间
加重材料数量
操作工程师
测并监督
纵向排列的完井封面页格式
mm(in）
℃(\F)
