【石油天然气行业标准(SY)】 全数字SYSTEM IV/408UL地震数据采集系统检验项目及技术指标

ICS75.180.10
备案号：22065—2007

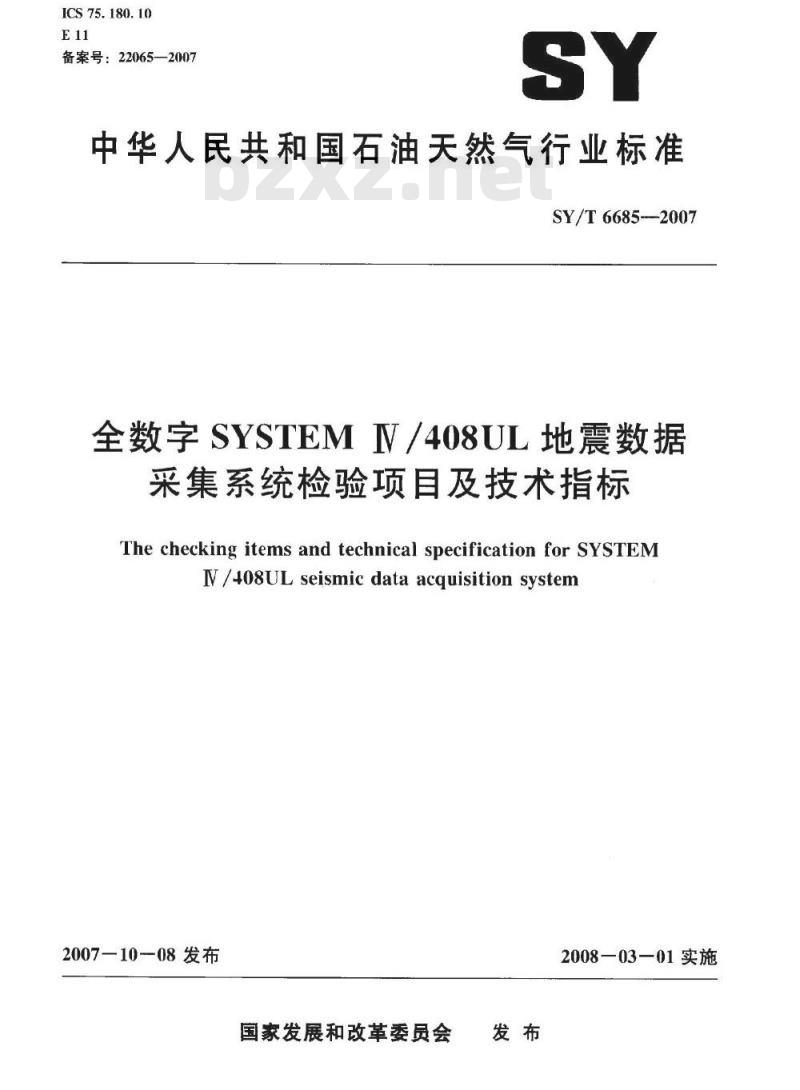

中华人民共和国石油天然气行业标准SY/T 6685--2007
全数字SYSTEMV/408UL地震数据
采集系统检验项目及技术指标
The checking items and technical specification for SYSTEMV/408UL seismic data acquisition system2007—10-08发布
国家发展和改革委员会
2008—03—01实施

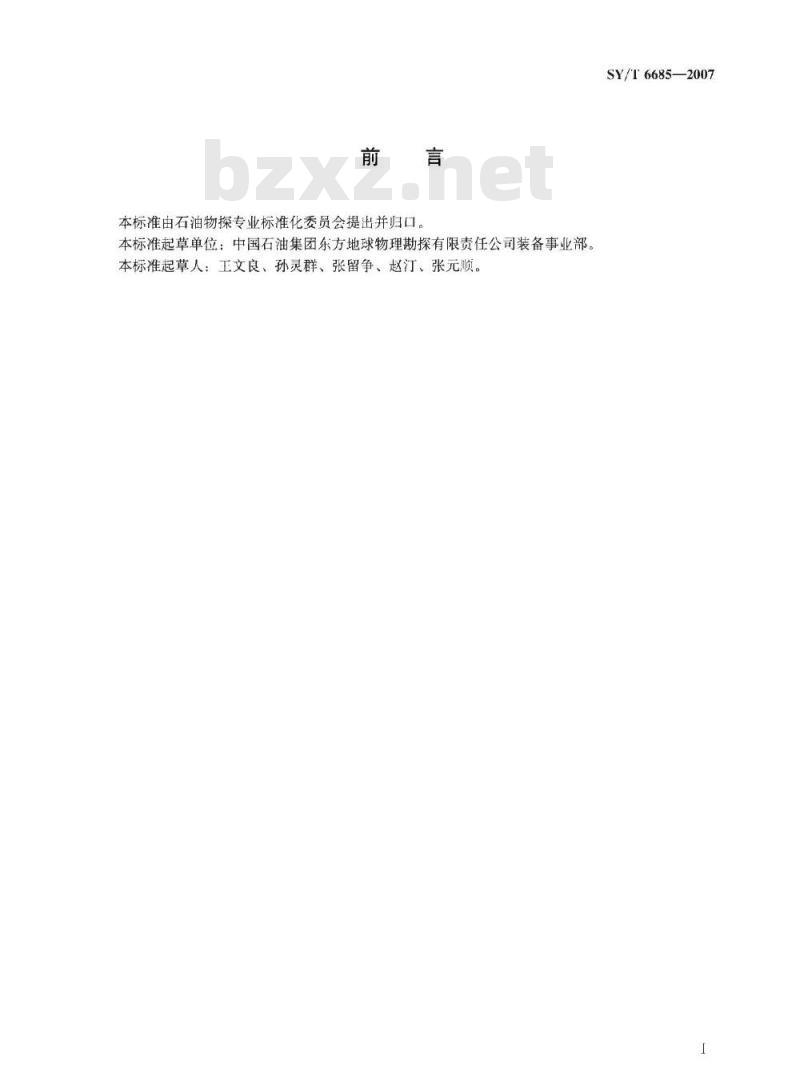

本标准由石油物探专业标准化委员会提出并归口。本标准起草单位：中国石油集团东方地球物理勘探有限责任公司装备事业部。本标准起草人：王文良、孙灵群、张留争、赵汀、张元顺。SY/T6685—2007
1范围
SY/T6685—2007

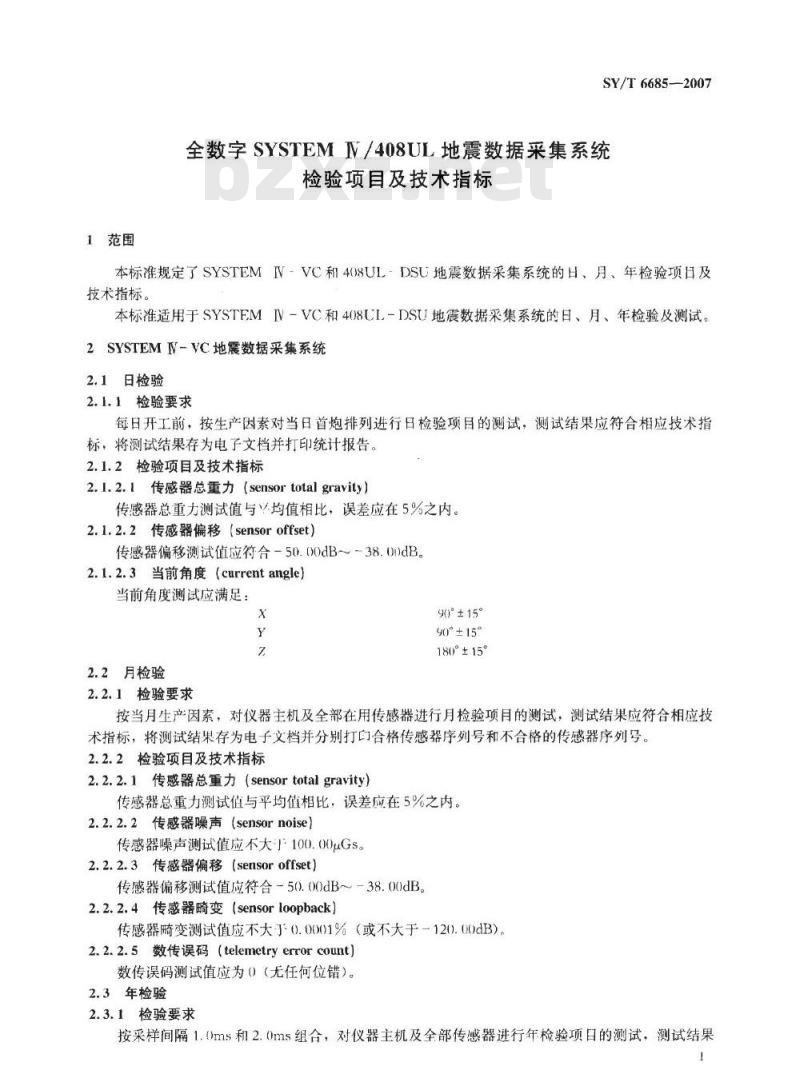

全数字SYSTEMV/408UL地震数据采集系统检验项目及技术指标
本标准规定了SYSTEMVVC和4O8ULDSU地震数据采集系统的日、、年检验项日及技术指标。
本标准适用于SYSTEMIV-VC和408UL-DSU地震数据采集系统的日、月、年检验及测试。2SYSTEMV-VC地震数据采集系统
2.1日检验
2.1.1检验要求
每日开工前，按生产因素对当日首炮排列进行日检验项目的测试，测试结果应符合相应技术指标，将测试结果存为电子文档并打印统计报告2.1.2检验项目及技术指标
2.1.2.1传感器总重力（sensortotalgravity）传感器总重力测试值与V均值相比，误差应在5%之内。2.1.2.2传感器偏移（sensoroffset）传感器偏移测试值应符合-50.00dB～-38.0)dB。2.1.2.3当前角度（currentangle）当前角度测试应满足：
2.2月检验
2.2.1检验要求
90°±15°
90°±15°
180°±15°
按当月生产因素，对仪器主机及全部在用传感器进行月检验项目的测试，测试结果应符合相应技术指标，将测试结果存为电子文档并分别打的合格传感器序列号和不合格的传感器序列号。2.2.2检验项目及技术指标
2.2.2.1传感器总重力（sensortotalgravity）传感器总重力测试值与平均值相比，误差应在5%之内，2.2.2.2传感器噪声（sensornoise）传感器噪声测试值应不大下100.00uGs2.2.2.3传感器偏移（sensoroffset）传感器偏移测试值应符合-50.00dB～-38.00dB。2.2.2.4传感器畸变（sensorloopback）传感器畸变测试值应不大于0.000)1%（或不大于-120.00dB）。2.2.2.5数传误码（telemetryerrorcount）数传误码测试值应为0）（无任何位错）。2.3年检验
2.3.1检验要求
按采样间隔1.0ms和2.(ms组合，对仪器主机及全部传感器进行年检验项日的测试，测试结果1
SY/T6685—2007

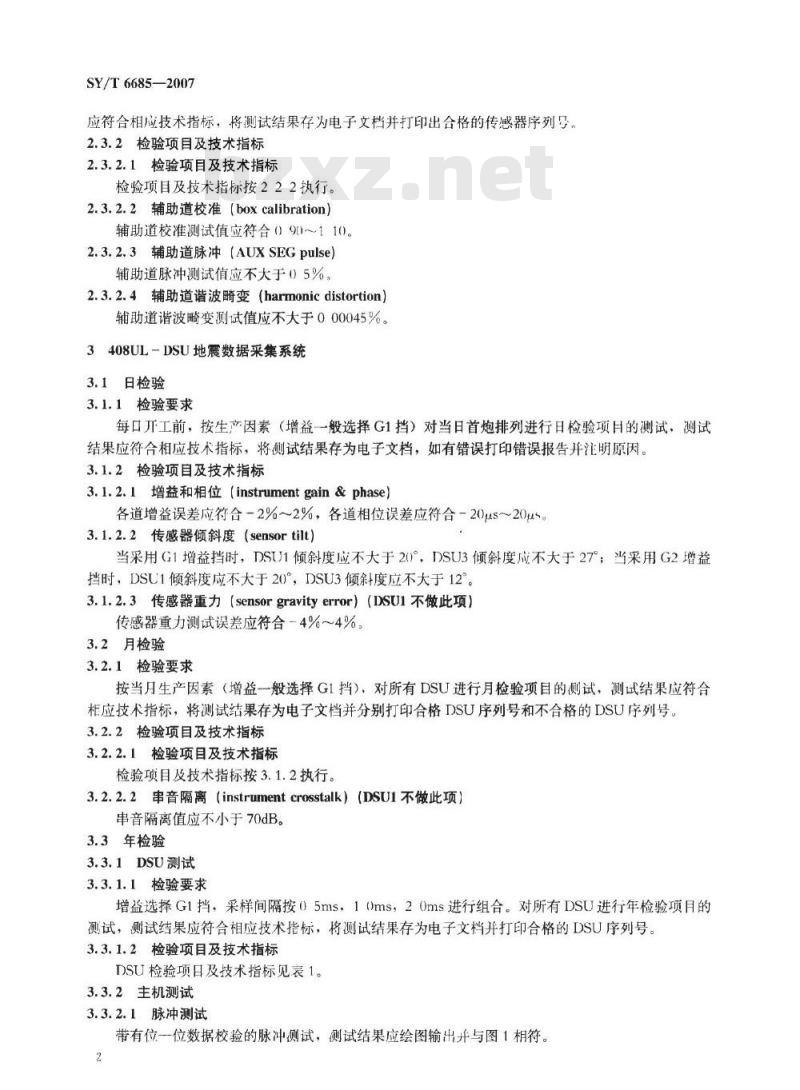

应符合相应技术指标，将测试结果存为电子文档并打印出合格的传感器序列号。2.3.2检验项目及技术指标
2.3.2.1检验项目及技术指标
检验项目及技术指标按222执行。2.3.2.2辅助道校准（boxcalibration）辅助道校准测试值应符合090～110。2.3.2.3辅助道脉冲（AUXSEGpulse）辅助道脉冲测试值应不大于05%
2.3.2.4辅助道谐波畸变（harmonicdistortion）辅助道谐波畸变测试值应不大于000045%3408UL-DSU地震数据采集系统
3.1日检验
3.1.1检验要求
每口开工前，按生产因素（增益一般选择G1挡）对当日首炮排列进行日检验项月的测试，测试结果应符合相应技术指标，将侧试结果存为电子文档，如有错误打印错误报告并注明原因。3.1.2：检验项目及技术指标
3.1.2.1增益和相位（instrumentgain&phase）各道增益误差应符合=2%～2%，各道相位误差应符合-20us～20us。3.1.2.2传感器倾斜度（sensortilt）当采用G1增益挡时，DSU1倾斜度应不大于20°，DSU3倾斜度应不大于27°：当采用G2增益挡时，DSC1倾斜度应不大于20°，DSU3倾余+度应不大于12°。3.1.2.3传感器重力（sensorgravityerror）（DSU1不做此项）传感器重力测试误差应符合-4%～4%。3.2月检验
3.2.1检验要求
按当月生产因素（增益一般选择G1挡），对所有DSU进行月检验项目的侧试，测试结果应符合柜应技术指标，将测试结果存为电子文档并分别打印合格DSU序列号和不合格的DSU序列号。3.2.2检验项目及技术指标
3.2.2.1检验项目及技术指标
检验项目及技术指标按3.1.2执行。3.2.2.2串音隔离（instrumentcrosstalk）（DSUI不做此项）串音隔离值应不小于70dB。
3.3年检验
3.3.1DSU测试
3.3.1.1检验要求
增益选择G1挡：采样间隔按05ms，1(0ms，20ms进行组合。对所有DSU进行年检验项月的测试，测试结果应符合相应技术指标，将测试结果存为电子文档并打印合格的DSU序列号。3.3.1.2检验项目及技术指标
DSU检验项日及技术指标见衰1。3.3.2主机测试
3.3.2.1脉冲测试
带有位一位数据校验的脉冲测试，测试结果应绘图输出并与图1相符。2免费标准下载网bzxz

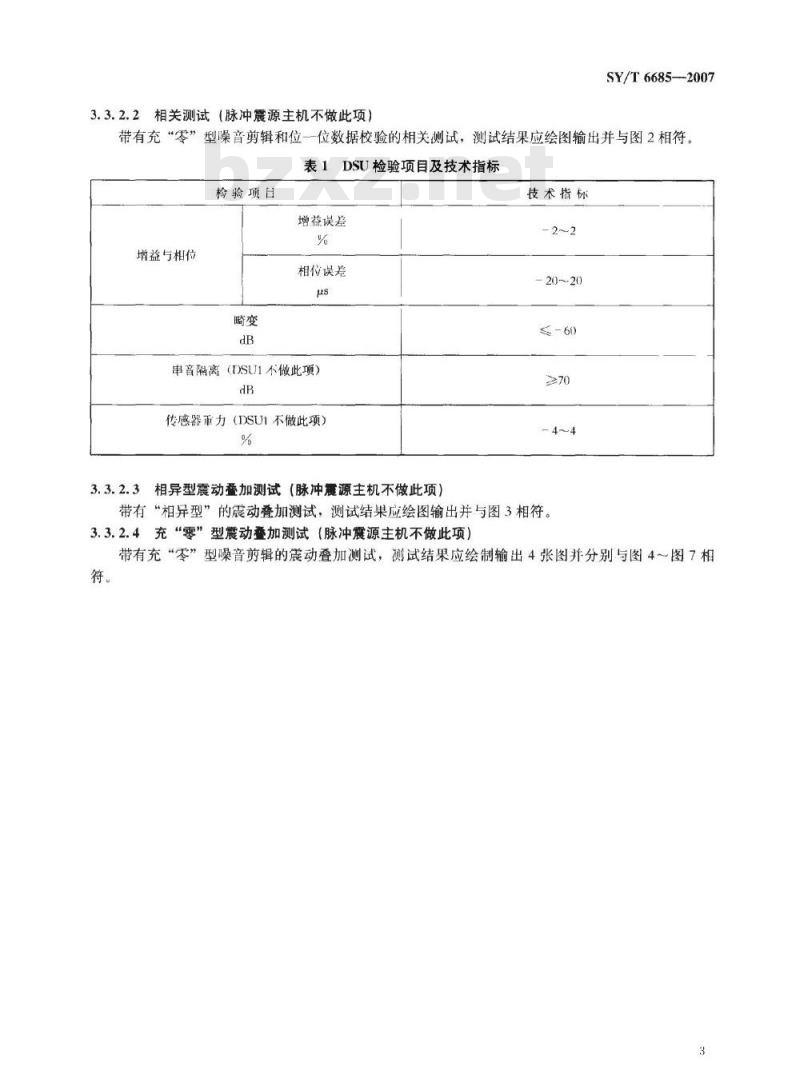

3.3.2.2相关测试（脉冲震源主机不做此项）SY/T6685--2007
带有充“零”型噪音剪辑和位一位数据校验的相关测试，测试结果应绘图输出并与图2相符。表1DSU检验项目及技术指标
检验项日
增益与相位
增益误差
相位误差
串音隔离（DSUI不做此项）
传感器重力(DSUI不做此项）
3.3.2.3相异型震动叠加测试（脉冲震源主机不做此项）技术指标
带有“相异型”的震动叠加测试，测试结果应绘图输出并与图3相符。3.3.2.4充“零”型震动叠加测试（脉冲震源主机不做此项）带有充“零”型噪音剪辑的震动叠加测试，测试结果应绘制输出4张图并分别与图4～图7相符。
SY/T6685-2007
SY/T 6685--2007
“国期
SY/T6685--2007
SY/T6685-2007
SY/T66852007
SY/T6685-2007
SY/T6685-—2007
