SY/T 6688-2007 时频电磁法勘探技术规程 SY/T6688-2007

标准内容标准内容

部分标准内容:

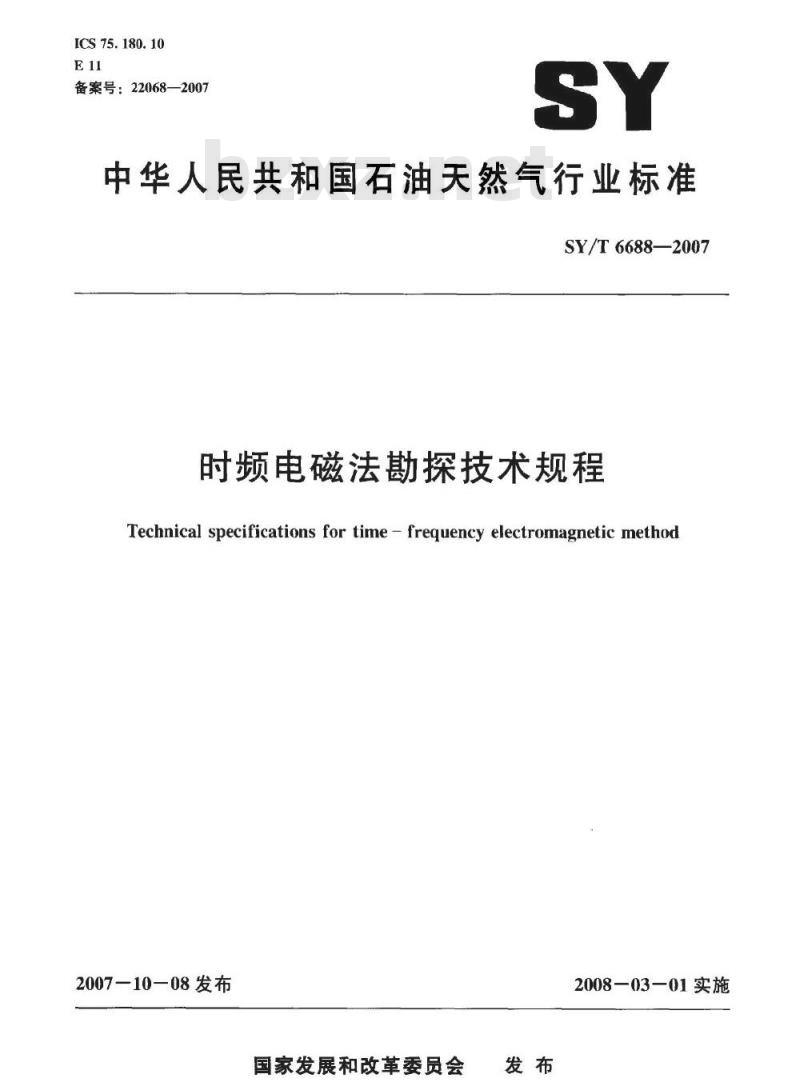

ICS75.180.10
备案号:22068—2007
中华人民共和国石油天然气行业标准SY/T6688—2007
时频电磁法勘探技术规程
Technical specifications for time - frequency electromagnetic method2007—10—08发布
国家发展和改革委员会
2008—03—01实施

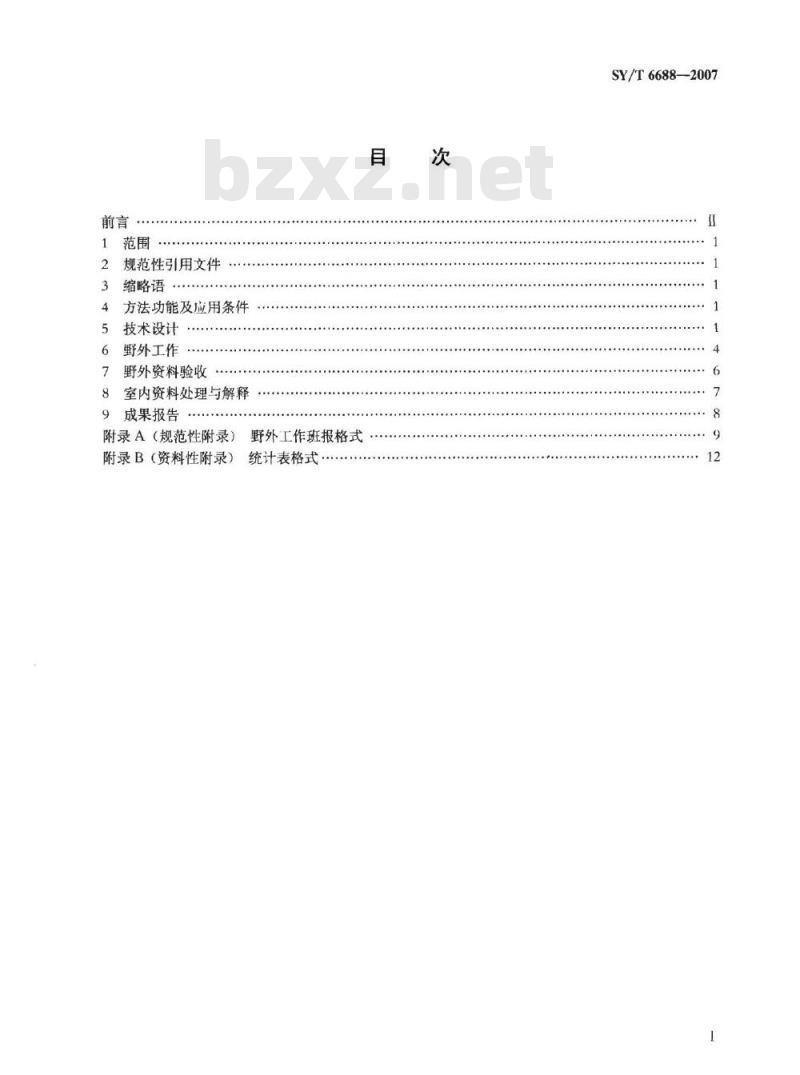

规范性引用文件
缩略语
方法功能及应用条件
技术设计
野外工作
野外资料验收
室内资料处理与解释
9成果报告
附录A(规范性附录)
附录B(资料性附录)
野外工作班报格式
统计表格式·
SY/T6688—2007
SY/T6688-2007

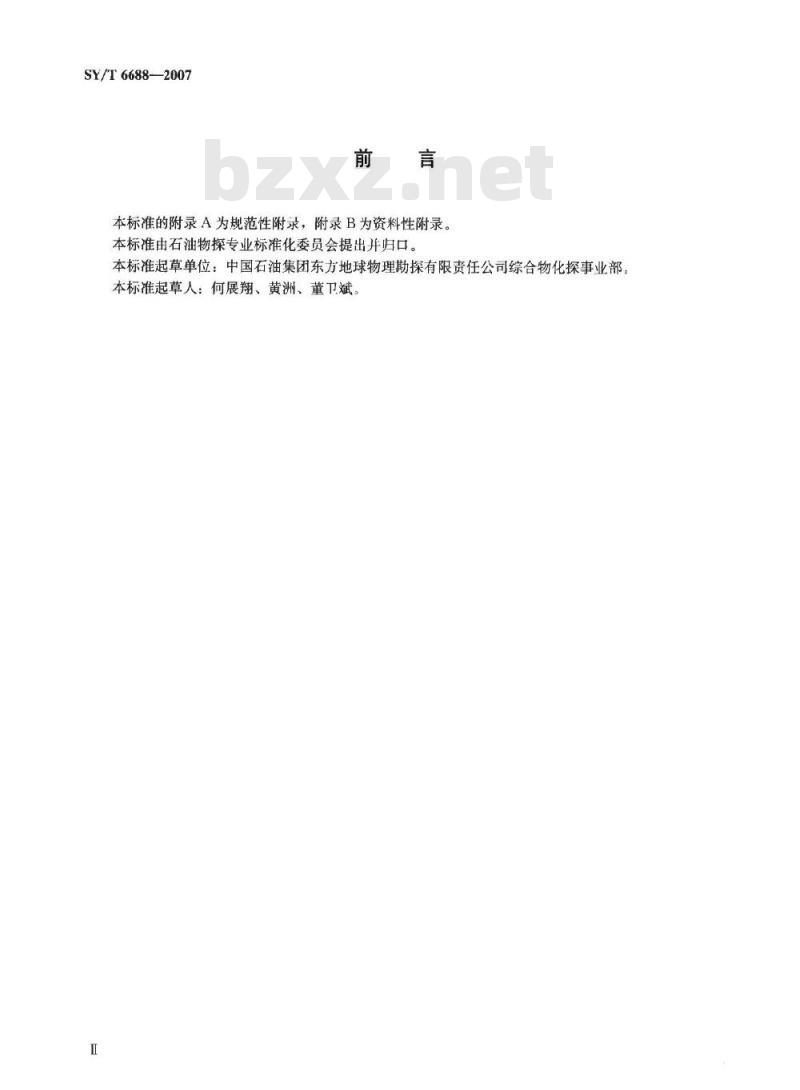

本标准的附录A为规范性附录,附录B为资料性附录。本标准由石油物探专业标准化委员会提出并归口。本标准起草单位:中国石油集团东方地球物理勘探有限责任公司综合物化探事业部本标准起草人:何展翔、黄洲、董卫斌。1范围

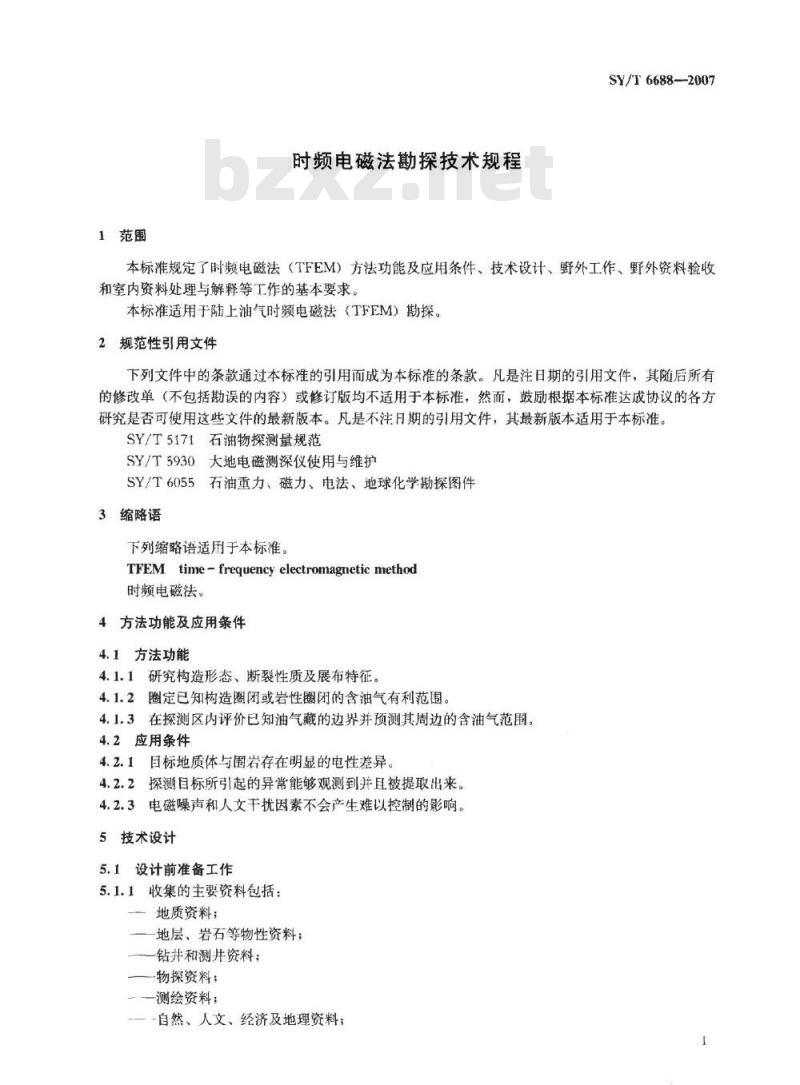

时频电磁法勘探技术规程
SY/T6688--2007
本标准规定了时频电磁法(TFEM)方法功能及应用条件、技术设计、野外工作、野外资料验收和室内资料处理与解释等工作的基本要求,本标准适用于陆上油气时频电磁法(TFEM)勘探。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注月期的引用文件,其最新版本适用于本标准。SY/T5171石油物探测量规范
SY/T5930大地电磁测深仪使用与维护SY/T6055石油重力、磁力、电法、地球化学勘探图件3缩略语
下列缩略语适用于本标准。
TFEM time-frequency electromagnetic method时频电磁法。
4方法功能及应用条件
4.1方法功能
4.1.1研究构造形态、断裂性质及展布特征。4.1.2圈定已知构造圈闭或岩性圈闭的含油气有利范围4.1.3在探测区内评价已知油气藏的边界并预测其周边的含油气范围。4.2应用条件
4.2.1目标地质体与围岩存在明显的电性差异。4.2.2探测目标所引起的异常能够观测到并且被提取出来。4.2.3电磁噪声和人文干扰因素不会产生难以控制的影响。5技术设计
5.1设计前准备工作
5.1.1收集的主要资料包括:
—地质资料;
一—地层、岩石等物性资料;
一钻井和测并资料;
物探资料;
一测绘资料:;
一-自然、人文、经济及地理资料;SY/T 66882007
一其他。

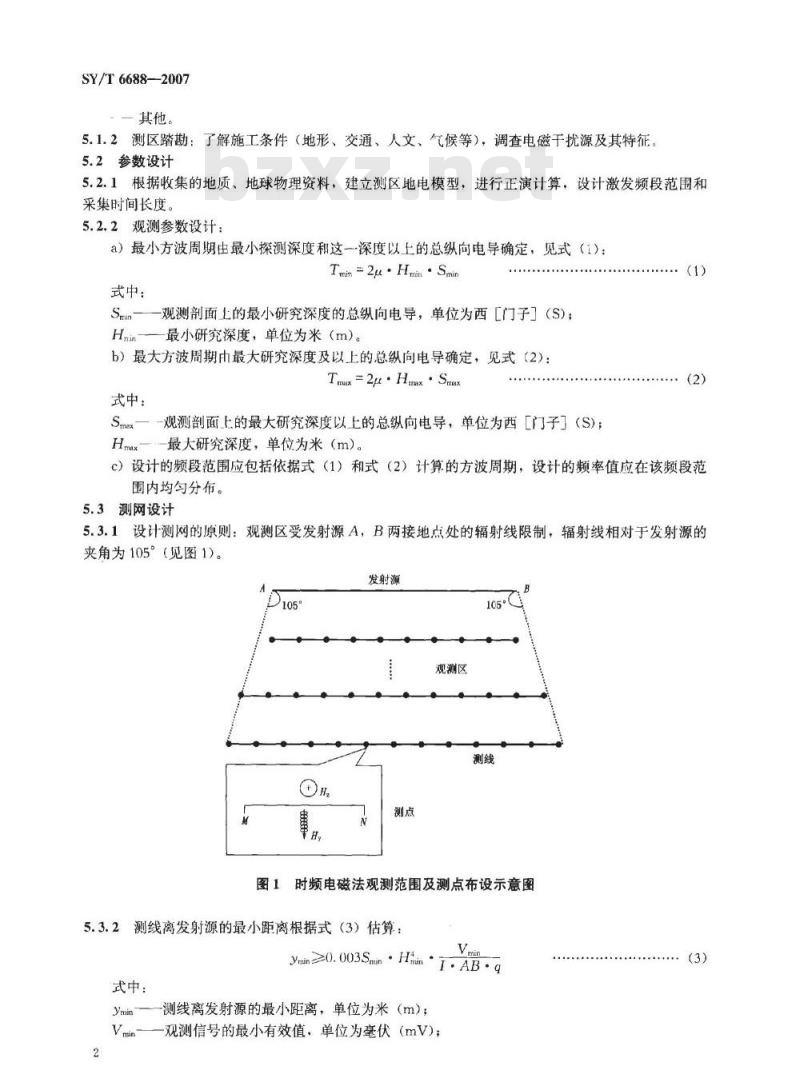

5.1.2测区踏勘:了解施工条件(地形、交通、人文、气候等),调查电磁干扰源及其特征。5.2参数设计
5.2.1根据收集的地质、地球物理资料,建立测区地电模型,进行正演计算,设计激发频段范围和采集时间长度。
5.2.2观测参数设计:
a)最小方波周期由最小探测深度和这一深度以上的总纵向电导确定,见式(1):Tmin=2u·Hmin·Smin
式中:
一观测剖面上的最小研究深度的总纵向电导,单位为西「门子](S);最小研究深度,单位为米(m)。b)最大方波周期中最大研究深度及以上的总纵向电导确定,见式(2):Tmax=2pt·HemaxSuux
式中:
Smax一-观测剖面上的最大研究深度以上的总纵向电导,单位为西[门子(S);Hmax—最大研究深度,单位为米(m)。(1)
c)设计的频段范围应包括依据式(1)和式(2)计算的方波周期,设计的频率值应在该频段范围内均匀分布。
5.3测网设计
5.3.1设计测网的原则:观测区受发射源A,B两接地点处的辐射线限制,辐射线相对于发射源的夹角为105°(见图1)。
发射源
观测区
105·0
时频电磁法观测范围及测点布设示意图5.3.2测线离发射源的最小距离根据式(3)估算:式中:
yrmn≥0.003Smm·HamT.AB.g
ymin—测线离发射源的最小距离,单位为米(m);Vmin一观测信号的最小有效值,单位为毫伏(mV);2
I供电电流,单位为安【培」(A);AB一一两供电极之间的距离:单位为米(m);g一磁棒或线圈的有效面积,单位为平方米(m2)。5.3.3测线离供电源的最大距离根据式(4)估算:Ymx2Sma
式中:
AB·I·q
测线离供电源的最大距离,单位为米(m);观测剖面上平均电阻率值,单位为欧【姆米(Q·m)。5.3.4二维勘探,线点距选择宜见表1。表1二维勘探线点密度表
线点距
比例尺
1:25000
1:50000
1:100000
三维勘探,线点距选择宜见表2。测线距
表2三维勘探测网密度表
线点距
比例尺
1:10000
1:25000
主测线宜垂直于主构造走向布置。5.3.6
测线距
100~200
250~500
设计测线宜与研究区内已知物探测线重合,测点宜与已有的钻孔靠近。5.3.7
设计测线宜避开城镇、密集的居民点及严重干扰源。5.4设计书
5.4.1主要内容包括:
a)地质任务和T作量:
b)测区地理、地质概况及地层和岩石物性特征;:c)测线和测点布设;
d)野外施工方法及技术要求;
e)资料处理解释工作;
f)队伍组织、仪器配备及进度安排;g)完成任务的措施;
h)其他。
5.4.2主要图件应包括:
SY/T 6688-2007
测点距
50~100
100~220
200~500
测点距
50~109
SY/T6688—2007
a)工区位置;
b)测线设计。
6野外工作
仪器准备和测试
道间一致性测定:在施工区内选择固定点,施工前、后进行道间一致性测定,经归一化处理后振幅和相位的均方相对误差m,的绝对值均应不大于2%。m根据式(5)、式(6)计算:
式中:
致性测定均方相对误差:
仪器观测频点数,单位为个;
C一一投入施工仪器道数,单位为道;X100%
A,一一仪器第i道第i个频点的振幅或相位,单位为毫伏或毫弧度(mV或mrad);A一所有仪器第i个频点的振幅或相位平均值,单位为毫伏或毫弧度(mV或mrad)。6.2发射源布设
6.2.1发射源应布设在构造简单、电性比较均匀的地方,宜使研究对象处于观测区域的中心位置,6.2.2测区不能由一个发射源覆盖时,同一测线在变换发射源时至少应有两个点的重复观测。6.2.3发射源电源线绝缘电阻应大于5MQ,发射源AB接地电阻宜小于20Q2,在下旱地区可采用多根电极并联、挖深坑、填粘土、浇盐水等方法降低接地电阻。6.3测线、测点布设
实际测线允许在设计测线距10%范围内调整,施工困难地区可在20%范围内调整。6.3.1
6.3.2施工中如所获资料表明原设计的测线长度不足以完成地质任务时,应延长测线6.3.3测点不应选在山顶、狭窄的深沟、岩石裸露区或电磁干扰源附近。6.3.4
测点不宜布设在明显的局部电性不均勾体上。测点宜避开干扰源的距离见表3。表3测点与干扰源的距离
干扰源类型
I厂、矿山、电气铁路、变电所
广播电台、雷达站、通信基站等高压电力线
「繁忙的公路、钻井平台
6.3.6测点平面坐标和高程应实测。6.3.7测点处应理设木桩,桩上标明测点的线点编号和施工单位。6.4观测装置及布设
测点避开距离
≥2000)
≥1000)
≥200
6.4.1观测分量可为电场水平分量Ex、磁场水平分量H或磁场垂直分量H,,各分量以排列方式沿测线多道观测。
SY/T6688--2007
6.4.2按设计规定的电偶极距布极,电偶极距及方位应实测,极距误差应小于1%,方位误差应小于。
6.4.3测量电极应采用不极化电极,电极接地电阻应不大于2k2。在沙漠、戈壁、高阻岩石出露区,宜采用多电极并联、电极四周垫土等措施降低接地电阻。6.4.4电极埋人土中应不小于30cm,保持与土壤接触良好,两电极理置条件要求相同,不应把电极埋在树根处、流水旁、繁忙的公路边,同时应避免埋设在沟、坎处,且两极相对高差与极距之比应小于10%;地形复杂区,也不应大于20%。6.4.5水平磁棒方位偏差和水平度偏差均应不大于1°,埋深应不小于30cm。水平磁棒埋置后需用土压实,保证磁棒与土壤接触良好、稳定。6.4.6垂直磁棒人土深度应大于磁棒长度的2/3,露出地面部分用土压实,且磁棒水泡居中。6.4.7电极、磁棒连线、接入仪器或前放盒的电缆均不应悬空或并行放置,需压实或掩埋,防止晃动。
6.4.8各信号线的绝缘电阻应大于2M2。6.5数据采集
6.5.1数据采集前应检查的内容有:a)仪器与传输线连接是否牢固;b)按仪器操作说明书进行各项测试;c)记录头段参数应齐全正确;
d)进行背景场采集,以观测各道的干扰情况,并进行试采集,以观测各道的信号幅值大小。6.5.2数据采集:同一排列的数据应按设计频率扫频观测,分别采集激发电流数据和测点观测数据。6.5.3每次采集结束,操作员应及时回放记录数据,显示信号随收发距变化的振幅曲线,初步衡量发射、接收的记录质量,出现问题及时查找原因并重新采集。6.5.4测点布极员和操作员应现场填写接收布极班报及操作记录表,格式见附录A的表A.1、表A2。
6.5.5发射源布极员和操作员应现场填写发射源布极班报和发射源操作记录表,格式见附录A的表A.3、表A.4。
6.5.6数据采集完成,激发电流数据和测点观测数据应制作备份保存并及时转交室内处理组。6.6检查点
6.6.1检查点是不同时间、不同采集站的重复测点。检查点应选在干扰背景平静的地区。6.6.2应在测区平面上和时间上分布均匀。6.6.3检查点不得少于测点数的3%。6.6.4检查观测点与原观测点的全频段振幅曲线和相位曲线,要求形态一致、对应频点的数值接近经归一化处理后的振幅和相位的均方相对误差而的绝对值均应不大于5%,并编制误差统计表。均方相对误差㎡根据式(7)、式(8)计算:m=土
式中:
17(A-A)
×100%
2n台(A,
A, =(A, +A,)/2
冠一一检查点均方相对误差,用百分数表示;n——仪器观测频点数,单位为个A,一检查观测时第i个频点的振幅或相位,单位为毫伏或毫弧度(mV或mrad);A,一原观测时第i个频点的振幅或相位,单位为毫伏或毫弧度(mV或mrad);(7)
SY/T 6688—2007
A,一一第i个频点的振幅或相位的平均值,单位为毫伏或毫弧度(mV或mrad)。6.7资料质量评价
6.7.1全频段振幅曲线和相位曲线的质量评价分为:a)I级:85%以上频点的数据连续性好,能唯一确定曲线;b)IⅡ级:75%以上频点的数据,没有三个以上的连续畸变频点;c)Ⅲ级(不合格):数据点分散,不能满足Ⅱ级的要求。6.7.2每个测点的振幅(A)曲线和相位()曲线应分别评定,并对两条曲线按级登记,格式参见附录B的表B.1,对Ⅲ级曲线应注明不合格原因。6.7.3测点质量评价分为:
a)「级:-个测点的振幅曲线和相位曲线全部为I级;b)Ⅱ级:一个测点的振幅曲线和相位曲线均为Ⅱ级以上;c)Ⅲ级(不合格):不满足ⅡI级要求。6.8野外工程质量评价
测点质量评价Ⅲ级品率不超过2%,视为野外工程质量合格。6.9仪器的使用与维护
执行SY/T5930的规定。
6.10测量工作
执行SY/T5171的规定。
7野外资料验收
7.1原始资料
应包括:
a)原始数据;
b)仪器测试记录;
c)布极班报及操作记录表。
7.2现场处理资料
主要包括:
实际材料图;
全频段振幅(A)和相位()曲线。7.3统计表
主要包括:
一磁探头标定误差统计表;
仪器一致性误差统计表
检查点误差统计表;
物理点振幅曲线、相位曲线及物理点质量评定表,参见附录B的表B.1;生产时效统计表,参见附录B的表B.2。7.4初步处理成果
主要包括:
层电阻率异常图:
极化相位差异常图;
一场分量异常图;
一深度一电阻率断面图。
7.5测量资料
应包括:
a)点位测量记录;
b)检查点误差统计表
7.6野外生产工作总结报告
内容主要有:
a)任务来源、地质任务、工区位置、工作量;b)任务完成情况;
c)仪器测试、使用情况;
d)方法技术及质量情况;
e)质量保证措施;
f)初步成果分析;
g)其他。
8室内资料处理与解释
8.1时间域资料处理和解释
8.1.1叠前处理:根据信号特征分析,压制干扰,剔除坏道。8.1.2叠加处理:对多个周期的信号进行叠加,得到光滑的时间域叠加曲线。8.1.3叠后处理:进行平滑滤波、反褶积等处理,计算得到电导、电阻率等参数。8.1.4:根据处理结果进行异常场的求取,得到异常场。8.1.5对异常场进行各种滤波、求导处理:形成时间剖面。8.1.6根据已知的测井、地震等资料,分析测区电性相对变化规律SY/T6688—2007
8.1.7了解剖面地质结构,建立剖面地电地质模型,对并旁剖面进行定量标定,确定深度标定的系数,得到深度剖面。
8.1.8根据得到的深度剖面开展地质解释。8.2时间域提交的图件
电导和电阻率剖面图;
深度一电阻率断面图;
:地质、地理物理综合解释剖面图;——断裂展布图;
一构造图。
8.3频率域资料处理和解释
8.3.1对激发电流和采集记录进行以下处理:a)对曲线进行去噪和叠加处理;b)对叠加后的周期信号进行谱分析,将不同的频率资料组成总频谱。8.3.2利用激发电流对采集记录数据进行归一化处理。8.3.3计算相关电性参数和极化参数,并去除奇异点,进行滤波处理。8.3.4提取各测线电阻率异常信息,绘制电阻率异常剖面图件。8.3.5提取各测线极化异常信息,绘制极化异常剖面图件。8.3.6提取极化相位差、层电阴率等异常,绘制平面图。根据已知的测并、地质、地震资料,分析各参数异常的变化规律。8.3.7
定性判断异常的性质,进行定性解释,8.3.8
8.3.9利用已知资料进行标定,结合各参数剖面和平面异常,进行定量解释。SY/T6688—2007
频率域提交的图件
层电阻率异常图;
极化相位差异常图;
目的层含油气有利区预测平面图。5图件的制作
执行SY/T6055的规定
9成果报告
主要包括:
a)地质任务及任务完成情况;
b)工区位置、概况、以往工作程度及主要研究成果;c)测区地质及地球物理特征;
d)野外工作方法技术及质量情况;e)资料处理及解释;
()地质一地球物理综合解释:
g)结论与建议。
2附图
主要包括:
定性解释图件:
地质解释推断图件;
综合对比图件;
其他。
3附件
需要说明的材料。www.bzxz.net
A.1时频电磁法勘探记录班报封面格式附录A
(规范性附录)
野外工作班报格式
时频电磁法勘探记录班报封面格式见图A.1。时频电磁法勘探记录班报
地区:
项目名称:
起止时间:
施工单位:
单位负责:
技术负责:
图A.1时频电磁法勘探记录班报封面格式SY/T6688-2007
