【石油天然气行业标准(SY)】 测井作业设计规范

ICS75.020
备案号：22070—2007

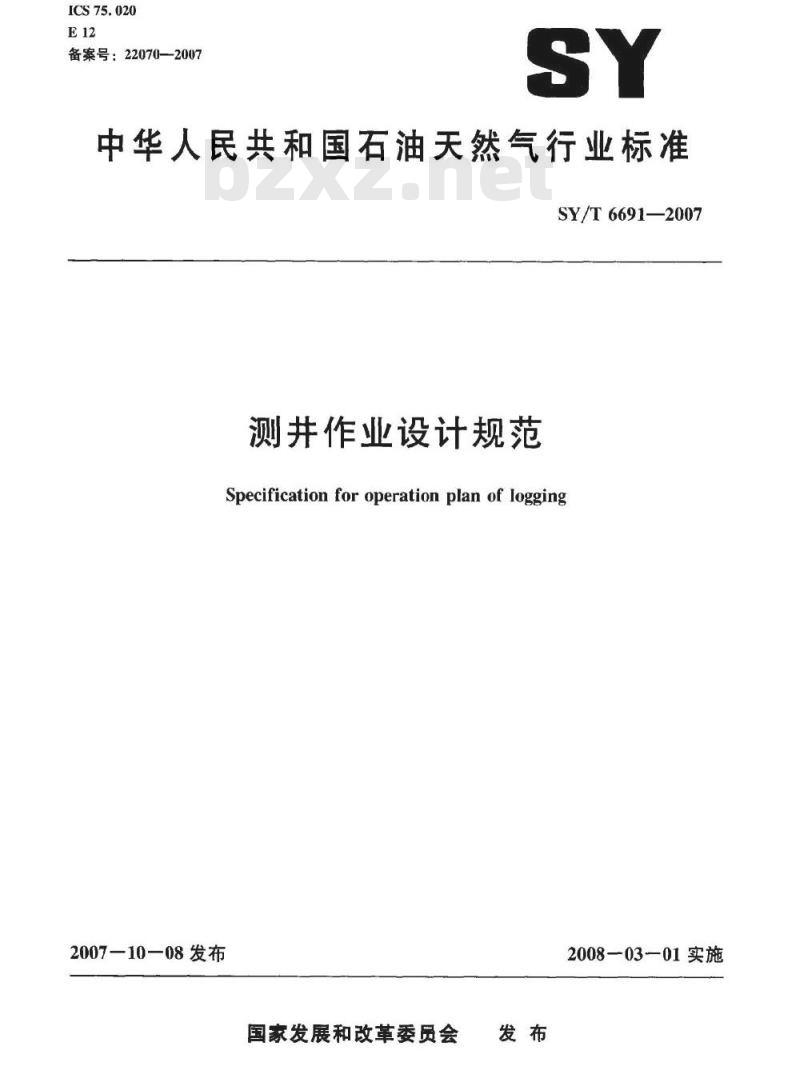

中华人民共和国石油天然气行业标准SY/T 6691—2007
测并作业设计规范
Specification for operation plan of logging2007—10—08发布
国家发展和改革委员会
2008-03-01实施
SY/T6691—-2007

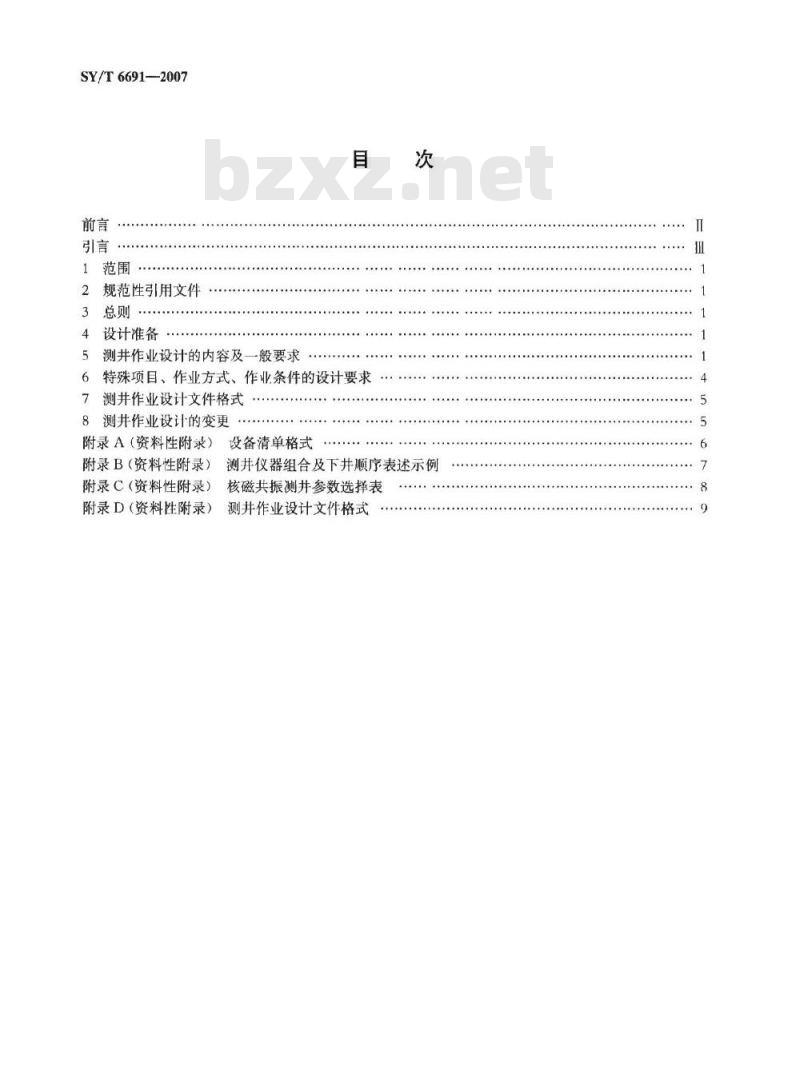

规范性引用文件
设计准备
测井作业设计的内容及一般要求目
特殊项目、作业方式、作业条件的设计要求7测井作业设计文件格式
8测并作业设计的变更
附录A（资料性附录）：设备清单格式附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
测井仪器组合及下井顺序表述示例核磁共振测并参数选择表
测井作业设计文件格式

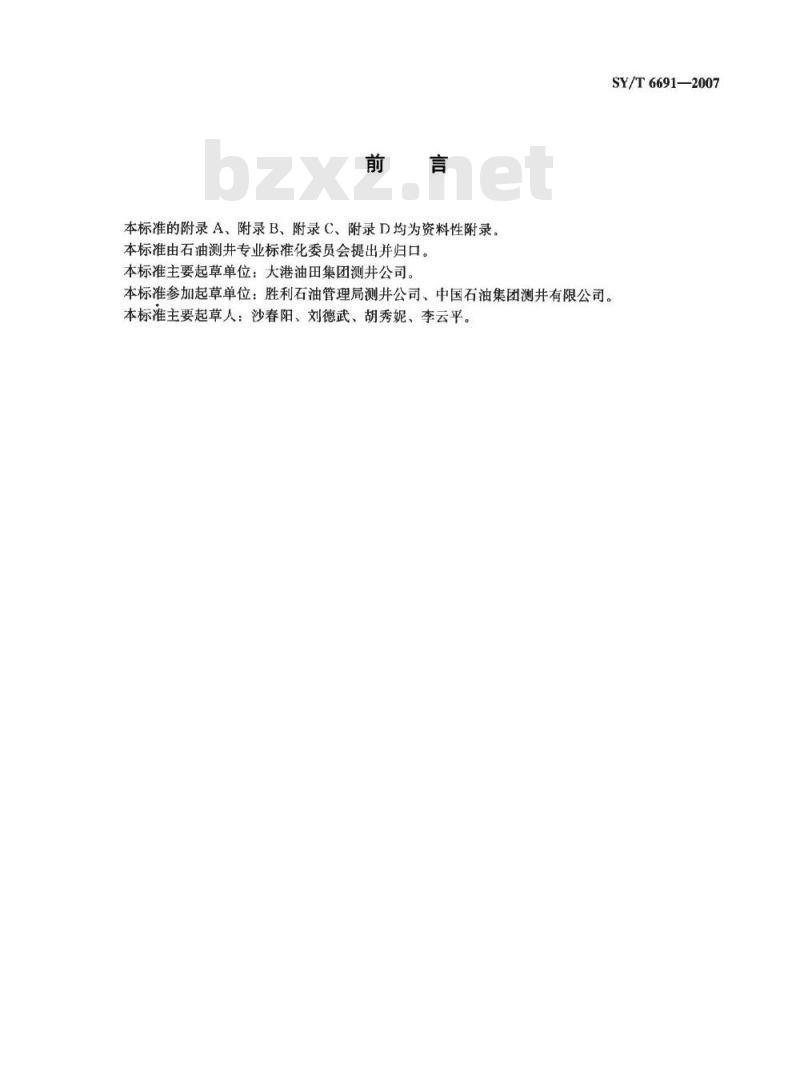

本标准的附录A、附录B、附录C、附录D均为资料性附录本标准由石油测井专业标准化委员会提出并归口。本标准主要起草单位：大港油田集团测井公司。SY/T6691—2007
本标准参加起草单位：胜利石油管理局测井公司、中国石油集团测井有限公司。本标准主要起草人：沙春阳、刘德武、胡秀妮、李云平。SY/T6691—2007
本标准是对现有的测并作业标准、技术规程的补充，旨在帮助作业单位依据用户的测井要求进行作业方案设计，为测井作业的生产准备、现场作业过程提供指导，以获取真实、准确的测井资料，或采取相应措施保证测并作业过程的安全、高效。1范围

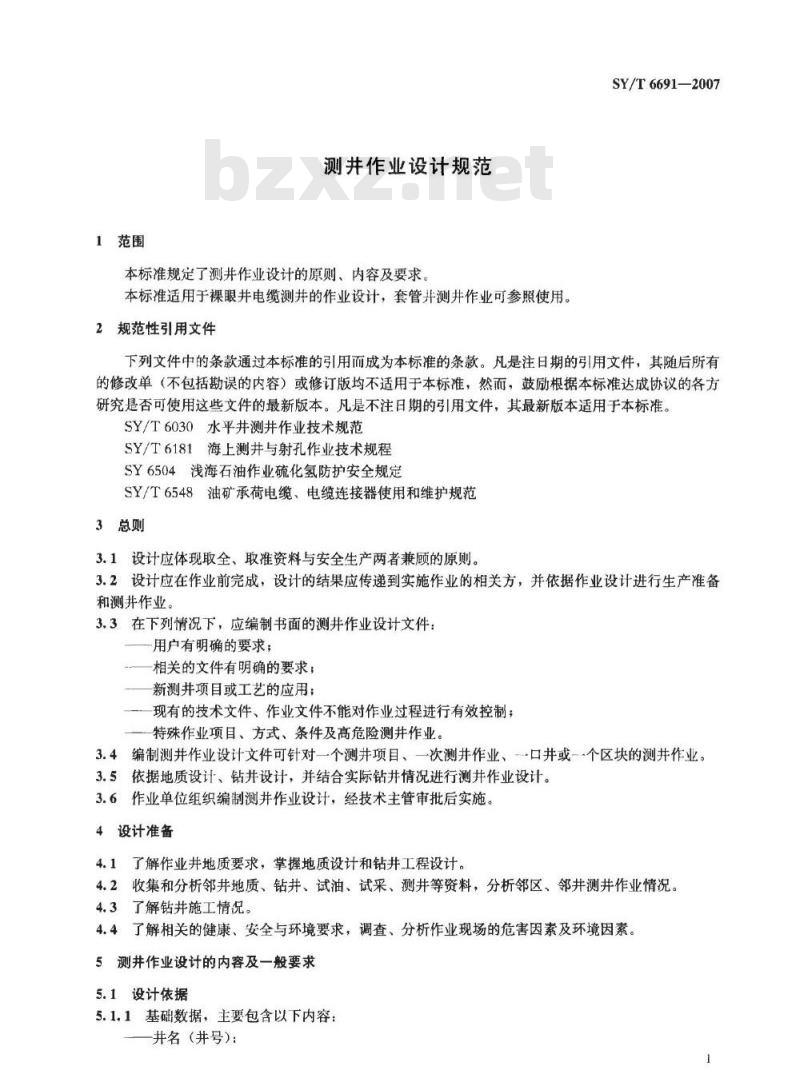

测井作业设计规范
本标准规定了测并作业设计的原则、内容及要求。本标准适用于裸眼并电缆测并的作业设计，套管并测井作业可参照使用。2规范性引用文件
SY/T6691—2007
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。SY/T6030水平井测井作业技术规范SY/T6181海上测井与射孔作业技术规程SY6504浅海石油作业硫化氢防护安全规定SY/T6548油矿承荷电缆、电缆连接器使用和维护规范3总则
3.1设计应体现取全、取准资料与安全生产两者兼顾的原则。3.2设计应在作业前完成，设计的结果应传递到实施作业的相关方，并依据作业设计进行生产准备和测并作业。
3.3在下列情况下，应编制书面的测井作业设计文件：用户有明确的要求；
相关的文件有明确的要求；
一新测并项目或工艺的应用：
一一现有的技术文件、作业文件不能对作业过程进行有效控制：一特殊作业项目、方式、条件及高危险测井作业。3.4编制测井作业设计文件可针对一个测并项目、一次测井作业、-口并或一个区块的测井作业，3.5依据地质设计、钻井设计，并结合实际钻井情况进行测井作业设计。3.6作业单位组织编制测井作业设计，经技术主管审批后实施。4设计准备
4.1，了解作业井地质要求，掌握地质设计和钻井工程设计。4.2收集和分析邻井地质、钻井、试油、试采、测井等资料，分析邻区、邻井测井作业情况。4.3了解钻井施工情况。
4.4了解相关的健康、安全与环境要求，调查、分析作业现场的危害因素及环境因素。5测井作业设计的内容及一般要求5.1设计依据
5.1.1基础数据，主要包含以下内容：井名（井号）：
SY/T6691-2007
一一井别（探井、评价井、开发井等）；一并型（直井、定向井、水平井等）；并位地理位置。
5.1.2地质数据、资料，主要包含以下内容：钻探目的；
一钻井地质要求：
一地质分层、自的层岩性及油气显示等资料5.1.3钻井工程数据，主要包含以下内容：一并身结构数据（图或表）；
一一并身剖面数据（图或表），一一钻井液参数；
一一套管及固井方面的有关数据和要求，实际钻井过程中出现的复杂情况。5.1.4邻井及有关测井、地质、试油、采油等数据。5.1.5测井项目及相关的要求，主要包含以下内容：测并系列；
测并项目；
—测量并段；
深度比例；
一现场提供资料的要求（包括数据现场传输、解释的要求）。5.2作业人员的选择与确定
5.2.1进行作业设计时应视作业内容和并况提出对作业人员的要求：一一作业人员资质、经历、身体条件等方面的要求；岗位及人数的要求；
配备专门技术人员的要求，如现场资料验收员、现场资料解释员、仪器维修人员、解卡打捞人员等。
5.2.2下列情况应在进行作业设计时确定具体的作业人员：-一用户有明确要求；
一作业现场距基地较远；
一—海上、沙漠等特殊作业环境5.2.3作业人员确定后，应就各岗的职责进行必要的说明，并确定负资人及联络方式。5.3测并设备的选择与确定
5.3.1测并设备应依据用户要求和并的实际情况进行选择。5.3.1.1地面采集系统应达到或高于用户测井设计规定，并能满足现场施工及提交资料的要求。5.3.1.2下井仪器应达到或高于用户测井设计规定，压力、温度及外径等技术指标应适合井的实际情况，同时列出相关的刻度、校验器具。5.3.1.3电缆和电缆连接器的选择执行SY/T6548的有关要求。5.3.1.4测井绞车、滑轮、张力系统、深度系统、集流环、刮泥器的选择应与地面采集系统匹配，执行SY/T6548中的有关规定。
5.3.1.5根据实际情况选择相应的辅助设备（如拖撬设备附属的发电机、打气泵，解卡打捞工具等)。
5.3.2：备用设备、仪器及其数量的确定应视作业公司对作业现场的后勤保障能力来定，应考虑并场的地理位置及交通运输条件。
SY/T6691—2007
5.3.3对设备的选用过程如有特殊的要求时（如下井仪器的加温实验、压力检验），应就选用方法及应达到的具体要求做出规定。
5.3.4设备确定后应列出“设备清单”，“设备清单”的格式参见附录A。5.4仪器组合及下并顺序
5.4.1应根据测井目的、测井项目，选取最优化的方案，在确保测井曲线质量、作业安全的条件下尽可能的减少下井次数。
5.4.1.1仪器组合方案设计时应遵循的原则：a）仪器串的长度应保证最上部仪器能测全设计要求的地层。b）有利于在井下顺畅运行。
c）有利于测井曲线相关性判断。d）测并速度相同或相近的仪器进行组合。e）测量并段相同或相近的测并项自进行组合。5.4.1.2在仪器组合设计时应合理使用测井专用短节、扶正器等辅助工具。5.4.2应在保证作业安全的前提下，优先采集最基本的测并项目。5.4.2.1测井仪器下井顺序的优先原则：a）用于地层对比的项目。
b）用于评价并身质量的项目。
c）进行测井资料评价时必需的项目。d）作业风险相对较小的项目。
5.4.2.2除非只进行一越作业，否则带有放射源的项目，不能安排在第一趟作业5.4.3仪器组合与下并顺序的设计，应结合测井项目和并况进行综合考虑。必要时，还应结合邻井或同类井的测并情况制定出备用方案。5.4.4仪器组合与下井顺序的设计方案应表述准确，表述方式参见附录B。5.5测井作业保证措施
5.5.1生产准备要求主要包括以下内容：一一设备、工具及备件的检查、保养；所需材料的性能、规格与数量；测井仪器的准备、地面配接、刻度检查；一适合并况的配套专用工具的准备一对作业人员的培训要求（应针对作业井的具体情况）。5.5.2现场作业保证措施，主要包括以下内容：作业现场环境、井况及钻井液条件；作业相关方的作业配合要求；
井场的生产准备；
-不同队种测并队在同一口并测并作业时衔接、配合的要求；操作的要求（可引用现有的文件）；遇阻、遇卡的解决措施等。
5.5.3测并资料质量保证措施主要包括以下内容：一一人员技术素质及操作技能的要求；一研究邻井资料，熟悉地区地层特征：\一加装扶正器、间隙器、偏心器等辅助工具的规格、位置及数量；一测量模式、参数的选择；
一现场仪器连接、检查的具体方法；3
SY/T 6691-2007
一一现场出现有疑问测井资料时的验证。5.5.4健康、安全、环境保证措施主要包括以下内容：—一针对作业并可能出现的突发情况进行应急准备及演习；一一安全行车；
一一现场HSE设施、劳动保护用品的配备和使用；一一保证作业人员健康的工作条件：一一现场作业的环保；
一放射性物品、民用爆炸物品的使用。5.6测并资料提交要求
应根据地质设计或合同要求，提出测并资料的交付要求，主要包括一应提交的测并资料内容、数量、格式、时间、交接方式，一一应提交的作业过程记录、仪器设备检验的相关资料。6特殊项目、作业方式、作业条件的设计要求6.1核磁共振测井
6.1.1依据地层温度、地层压力、流体性质、流体粘度、并眼条件、钻并液类型及电阻率、下井仪器直径、工作频率等参数，通过数值计算、模拟来选择一组合适的采集参数，从而确定测并模式。设计结果的表述方式参见附录C。
6.1.2核磁共振测并应在常规测并项目完成后，由钻并队通并后再进行测并作业。6.1.3设计过程中应结合井况、钻井液等影响因素制定相应的措施，并给出最佳测速。6.2钻具输送测井
根据现场实际钻井数据进行测井作业设计，按SY/T6030的有关要求编制作业设计6.3海上测井
海上测并作业应进行作业设计，按SY/T6181的有关要求编制作业设计。6.4欠平衡测井
6.4.1、作业条件应考虑以下内容：一一测并电缆应为没有接头的整根电缆；一一容纳管总长度根据钻机情况进行确定（适合的长度为17m~20m），并根据并队防喷器距台的高度及电缆防喷器的高度，提前确定第-一根容纳管的长度；一一下并仪器串的组合长度应根据容纳管的长度进行设计；一一钻井队的配合要求（如防喷器及与电缆防喷器的配套、鼠洞满足连接测井仪器、井场吊升工具等方面的要求)；
一一安全要求（如配备控制井下压力的泵车）。6.4.2设备、工具应考虑以下内容：一欠平衡作业专用设备、工具进行抗压试验的要求；一测井设备、仪器应满足欠平衡作业的要求。6.4.3作业过程控制应考虑以下内容：一应确保井口设备安装后达到并控要求；一一测井仪器进人、起出井口时的操作（特别是开启、关闭防喷器阀门的操作）要求；一一测并过程中注脂泵、手压泵压力的调节要求；一一测并防喷装置失控时的应急措施。6.4.4因欠平衡作业可能受到影响的测井资料（如声波、自然电位），应制定相关的措施及现场资料接收的有关要求。
6.5含有硫化氢或其他高危并的测并作业6.5.1进行作业设计时应有安全管理人员参加。6.5.2应确保参加施工的人员经过相关防护知识的培训并取得合格证。6.5.3测并仪器、设备的防护要求。SY/T6691—2007
6.5.4编制切实可行的防护措施及应急预案，并明确对作业人员的培训、演练要求。关于硫化氢安全防护执行SY6504的有关规定
7测井作业设计文件格式
7.1编制测并作业设计文件时，应采用A4（297mm×210mm）幅面。7.2文件中文字的字号和字体参见附录D。8测井作业设计的变更
8.1因用户变更测井方案或在钻并过程中出现复杂情况，导致已完成的作业设计发生较大变化的应对作业设计进行修订。
8.2应针对作业过程中可能出现的各种变更情况（如测井项目、人员、设备、仪器组合及下井顺序的变更）规定出相应的变更管理要求。5
SY/T66912007
测井作业仪器、设备清单见表A1。附录A
(资料性附录）www.bzxz.net
设备清单格式
表A.1XXX井测井作业仪器、设备清单数量
序号名称
设备编号
生产厂家
启用日期
规格型号
附录B
（资料性附录）
测井仪器组合及下井顺序表述示例×××并测并作业仪器组合及下并顺序：第一一方案：井眼情况好，采用常规电缆输送方式。第一趟：数字能谱+井径+数字声波+高分辨率阵列感应（带自然电位）。第二趟：自然伽马+补偿中子+岩性密度。第三趟：声电成像（待定）。
通井后进行下列项目作业：
第一趟：P型核磁（待定）。
第二趟：地层测试。
第三趟：并壁取心。
第二方案：采用大满贯组合、钻具输送方式作业。仪器串连接顺序如下（总长：31770mm；最大直径：124mm）；1）湿接头过渡短节（g160mm×1940mm）；2）柔性短节（d90mm×700mm）；3）防转接头（86mm×914mm）；4）三参数仪（g92mm×1170mm）；5）电缆遥传仪（92mm×1895mm）；6）数字能谱（92mmx2228mm）；7）柔性短节（g90mm×710mm）；8）补偿中子（92mm×2314mm）；9）引向器（110mm×390mm）；
10）岩性密度（g124mm×5646mm）；11）柔性短节（$90mm×710mm）；12）数字声波（86mm×6272mm）；13）高分辨率阵列感应（92mm×8270mm）；14）导向胶锥（$89mm×500mm）。SY/T 6691-2007
SY/T6691—2007
附录C
（资料性附录】）
核磁共振测井参数选择表
核磁共振测井参数选择表格式参见表C1。表C1××井核磁共振测井参数选择表井名
设计垂深
套管鞋深度
设计最大井斜
钻井液类型
预计油气层井段
并底温度
预计最大孔隙度
油的性质
气的性质
水的性质
核磁测并的目的
测量井段
2073~2495
2073~2495
197775
聚合物
设计日的层
钻头尺寸
最大井斜对应深度
钻井液密度
2073~2495
0880 95
储层岩性
预计油气层压力
预计地层流体性质
油气比
泡点压力
总矿化度
馆陶组
斜井段
钻井液电阻率
油、水
中偏轻质油
评价含油情况，确定油层有效孔隙度、渗透率、泥质束缚水含量等参数测并仪器
MRIL-P
观测模式
D9TWE4
PPOil(3)
测量参数
TWL=12ms, TWS=1 0ms
TES=09ms,TEL=45ms
TWL=9ms~10ms，TWS=1ms
该并钻头直径为3111mm，加钻井液排除器0.97
测并速度
