【石油天然气行业标准(SY)】 随钻测井作业技术规程

ICS75.020
备案号：22071—2007

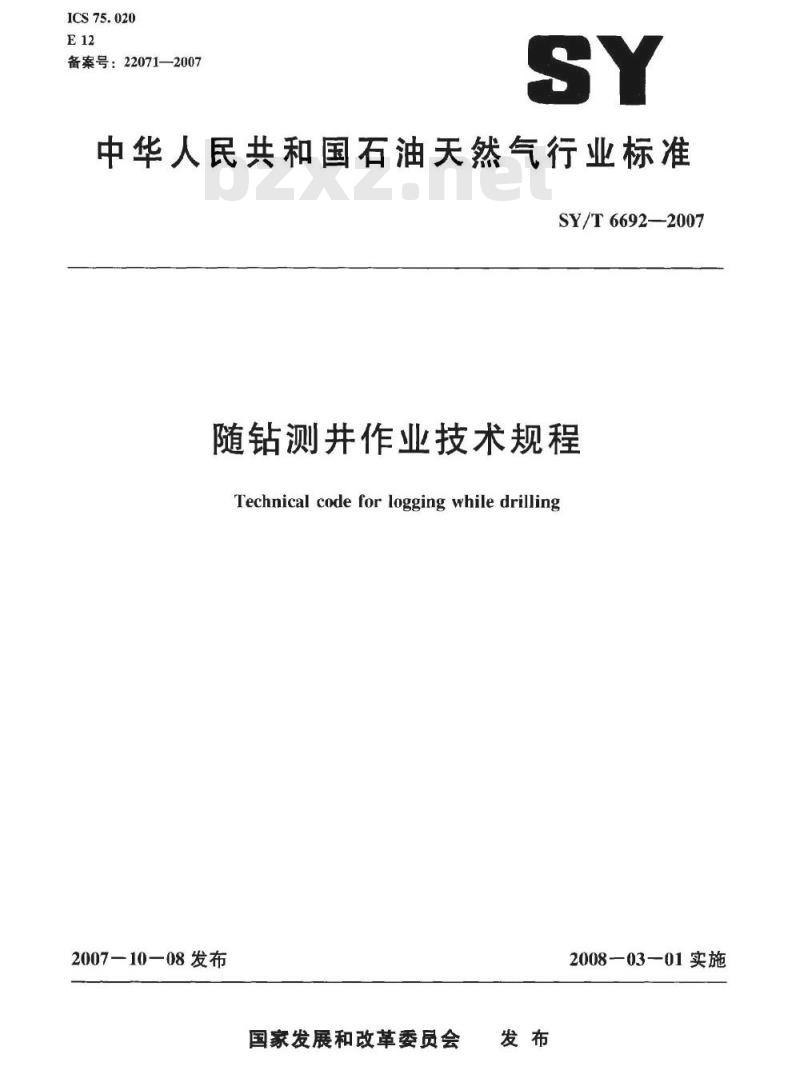

中华人民共和国石油天然气行业标准SY/T 6692-2007
随钻测并作业技术规程
Technical code for logging while drilling2007—10—08发布
国家发展和改革委员会
2008一03—01实施

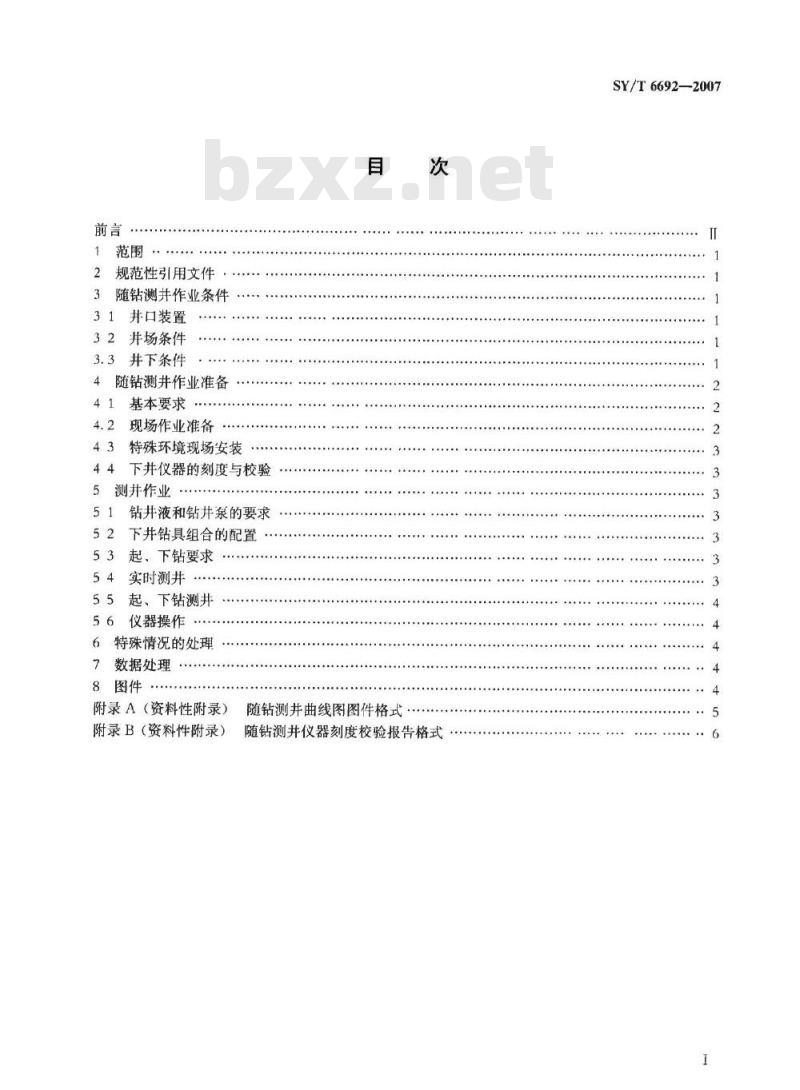

规范性引用文件
3随钻测井作业条件
31井口装置
32并场条件
3.3井下条件
4随钻测井作业准备
41基本要求
4.2现场作业准备
43特殊环境现场安装
44下并仪器的刻度与校验
5测并作业
51钻井液和钻井泵的要求
52下井钻具组合的配置
53起、下钻要求
54实时测井
55起、下钻测井
56仪器操作
6特殊情况的处理
7数据处理
8图件
附录A（资料性附录）
附录B（资料性附录）
随钻测井曲线图图件格式
随钻测井仪器刻度校验报告格式SY/T6692—2007
SY/T6692—2007

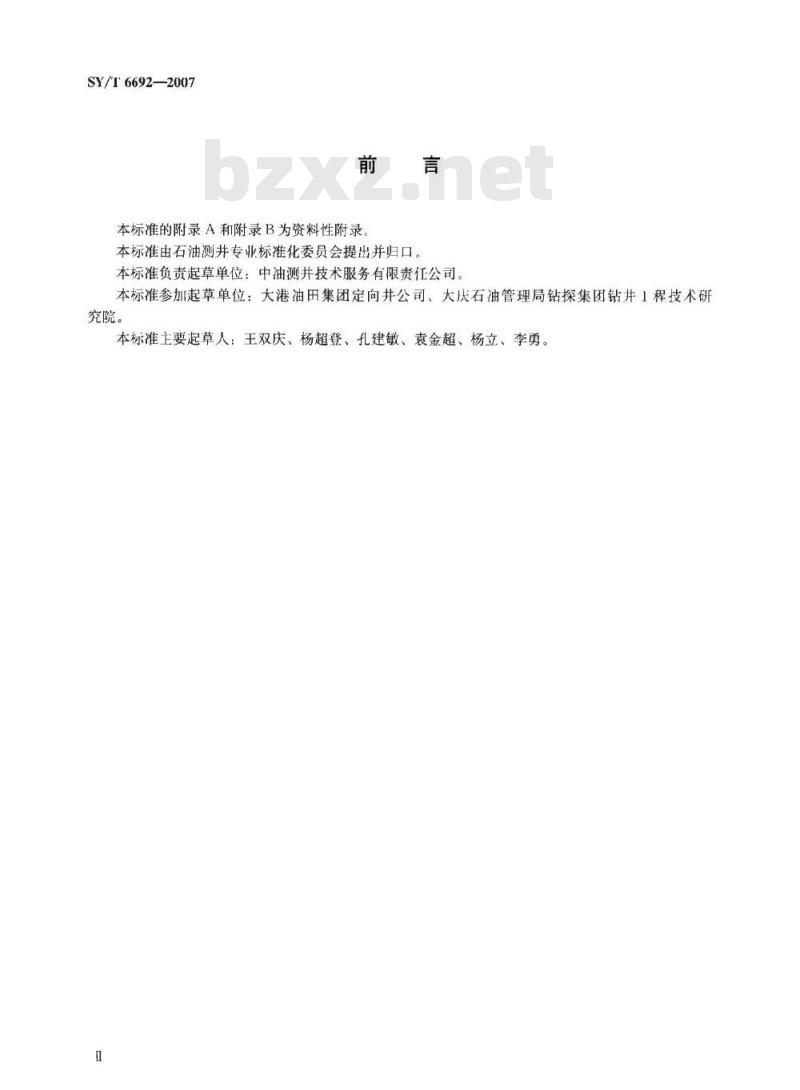

本标准的附录A和附录B为资料性附录。本标准由石油测井专业标准化委员会提出并归口。本标准负责起草单位：中油测并技术服务有限责任公司。本标准参加起草单位：大港油田集团定向井公司、大庆石油管理局钻探集团钻井1程技术研究院
本标准主要起草人：王双庆、杨超登、孔建敏、袁金超、杨立、李勇。1范围
随钻测并作业技术规程

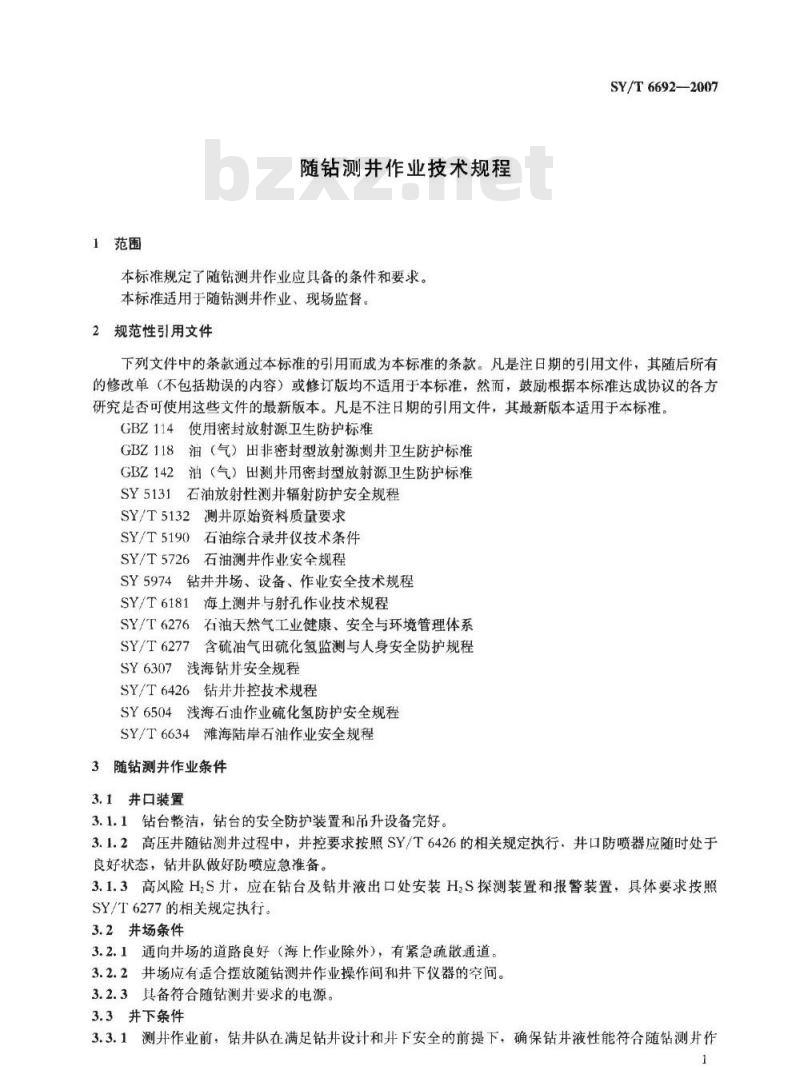

本标准规定了随钻测井作业应具备的条件和要求。本标准适用于随钻测井作业、现场监督。2规范性引用文件
SY/T6692—2007
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GBZ114：使用密封放射源卫生防护标准GBZ118油（气）田非密封型放射源测井卫生防护标准GBZ142油（气）田测井用密封型放射源卫生防护标准SY5131石油放射性测井辐射防护安全规程SY/T5132测并原始资料质量要求SY/T5190石油综合录井仪技术条件SY/T5726石油测井作业安全规程SY5974钻井井场、设备、作业安全技术规程SY/T6181海上测井与射孔作业技术规程SY/T6276石油天然气工业健康、安全与环境管理体系SY/T6277含硫油气田硫化氢监测与人身安全防护规程SY6307浅海钻井安全规程
SY/T6426钻井井控技术规程
SY6504浅海石油作业硫化氢防护安全规程SY/T6634滩海陆岸石油作业安全规程3随钻测井作业条件
3.1井口装置
3.1.1钻台整洁，钻台的安全防护装置和吊升设备完好。3.1.2高压并随钻测井过程中，井控要求按照SY/T6426的相关规定执行，井口防喷器应随时处于良好状态，钻并队做好防喷应急准备。3.1.3高风险H.S开，应在钻台及钻开液出口处安装H,S探测装置和报警装置，具体要求按照SY/T6277的相关规定执行。
3.2井场条件
3.2.1通向井场的道路良好（海上作业除外），有紧急疏散通道3.2.2并场应有适合摆放随钻测并作业操作间和井下仪器的空问。3.2.3具备符合随钻测并要求的电源。3.3井下条件
3.3.1测并作业前，钻井队在满足钻并设计和并下安全的前提下，确保钻井液性能符合随钻测并作1
SY/T6692--2007
业技术要求，井筒简内无落物，井眼畅通。3.3.2对于复杂井、大狗腿并及特殊井，钻井队在施工前应通告随钻测井队。4随钻测井作业准备
4.1基本要求
4.1.1，作业人员应持相关证件上岗。4.1.2随钻测并作业时，并场作业区域禁止使用手机。4.1.3井场进行随钻测井仪器测试、校验时，钻井队等相关方不应使用电焊机、电动机、对讲机等大功率电器。
4.1.4吊升随钻测井设备时，由随钻测井人员指挥，钻井队人员操作吊升设备。吊升作业时无关人员应远离吊升区域。
4.1.5现场作业人员应按照SY/T5726相关规定执行。放射性作业人员应佩戴放射性专用防护设备和剂量牌。
4.1.6若有放射性测井时，按照GBZ114、GBZ118，GBZ142和SY5131相关规定执行。4.1.7在井口装卸仪器时，应首先盖好井口，严禁在转盘上放置物品。4.2现场作业准备
4.2.1侧并前协调会，
4.2.1.1随钻测井施工前，用户（如测井监督、钻并监督）应组织随钻测井队、钻井队、录开队（若有时）等相关负责人参加的协调会，明确各方职责以及相互配合中的注意事项。4.2.1.2随钻测并队负责介绍作业流程，使相关操作人员了解正确的操作方法。4.2.1.3随钻测井队队长应详细了解井身结构、井下情况，钻井泵性能和钻机提升系统情况，并对可能出现的风险进行评价。按照SY/T6276的相关规定执行，制定相应的预防措施和实施方案，并在作业开始前，通报各岗位工作人员。4.2.1.4对于复杂井、事故并，随钻测井队应向钻井队询问复杂井段的详细情况，并与钻井队及相关人员共同制定处理紧急情况的应急预案。4.2.2仪器操作间。

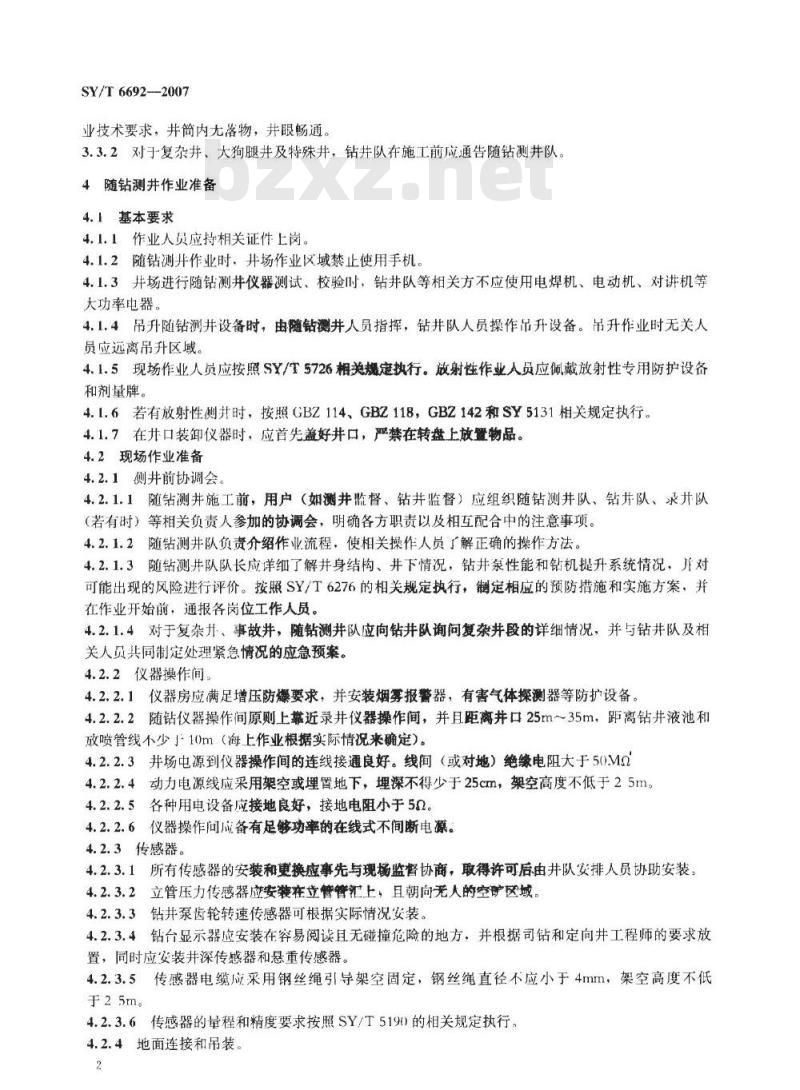

4.2.2.1仪器房应满足增压防爆要求，并安装烟雾报警器，有害气体探测器等防护设备。4.2.2.2随钻仪器操作间原则上靠近录井仪器操作间，并且距离并口25m35m，距离钻井液池和放喷管线不少10m（海上作业根据实际情况来确定）。4.2.2.3并场电源到仪器操作间的连线接通良好。线间（或对地）绝缘电阻大于50MQ4.2.2.4动力电源线应采用架空或埋置地下，埋深不得少于25cm，架空高度不低于25m4.2.2.5各种用电设备应接地良好，接地电阻小于502。4.2.2.6仪器操作间应备有足够功率的在线式不间断电源。4.2.3传感器。
4.2.3.1所有传感器的安装和更换应事先与现杨监督协商，取得许可后由井队安排人员协助安装4.2.3.2、立管压力传感器应安装在立管替汇上，且朝向无人的空萨区域。4.2.3.3钻井泵齿轮转速传感器可根据实际情况安装。4.2.3.4钻台显示器应安装在容易阅读且无碰撞危险的地方，并根据司钻和定向井工程师的要求放置，同时应安装并深传感器和悬重传感器。4.2.3.5传感器电缆应采用钢丝绳引导架空固定，钢丝绳直径不应小于4mm，架空高度不低于25m。
4.2.3.6传感器的量程和精度要求按照SY/T5190的相关规定执行4.2.4地面连接和吊装。
4.2.4.1下井钻具和短节在运至井场前应进行探伤检查。4.2.4.2仪器上下钻台要戴好丝扣保护帽。SY/T 6692—2007
4.2.4.3根据随钻测井及钻井所需的钻具组合下井仪器，保证仪器密封良好，各连接处紧固到位，上扣扭矩要参考仪器指标。组合钻具时测并人员应在现场协调。4.2.4.4在安装和拆卸随钻仪器时，应避免让仪器剧烈震动，更不能砸敲仪器，4.2.5安装检查：随钻测并队队长应进行巡回检查。正常作业过程中，每岗至少巡检两次。4.3特殊环境现场安装
在海上作业时，按照SY6307，SY/T6181，SY6504和SY/T6634的规定执行4.4下井仪器的刻度与校验
4.4.1下井仪器在现场应进行单支检查和连接整体检查，并填写检查报告：4.4.2按各测井仪器的技术要求和操作步骤，对相应的下井仪器进行车间刻度、现场刻度和校验，并参考各自的仪器技术指标和要求。4.4.3伽马探管在同一区块作业时应每两个月刻度一次，更换区块时应重新刻度。4.4.4电阻率仪器和放射性仪器作业前应进行车间刻度，并进行现场校验。5测井作业
5.1钻井液和钻井泵的要求
5.1.1钻井液中不得含有大颗粒杂质，含砂量应小于1%。5.1.2测井过程中，钻并液中不应加入钾盐等具有放射性以及磁性的添加剂。5.1.3钻井泵应不含气，其排量应满足仪器的使用要求。5.1.4钻井泵进口处和井口钻杆应安装钻井液滤网。5.2下井钻具组合的配置
5.2.1下并钻具组合首先应满足钻井工程的需要。在此条件下，随钻测井仪器应尽可能靠近钻头。5.2.2下井钻具组合应使用无磁钻或者无磁加重钻杆。5.2.3下井钻具的组合应避免钻具产生剧烈的囊动而影响测并质量。5.2.4随钻测并仪器下方应加装单流阀。5.3起、下钻要求
5.3.1上提、下放仪器的速度应均，禁止溜钻、顿钻。仪器下到距井底200m时，应降低下放速度。起、下钻过程按照SY5974的相关规定执行。5.3.2在下钻到适当位置应对随钻仪器进行测试，确认仪器工作正常后，方可继续下钻。5.3.3起、下钻过程中遇卡、遇阻，钻井队立即与随钻测井队联系，参照SY5974规定处理。5.3.4每下钻具200m～300m（10个立柱或者10个双根），应钻柱内灌满钻井液，保持钻具内外压力平衡。
5.3.5起钻过程应安装刮泥器，当仪器提升距套管鞋或井口150m时，应降低起钻速度。在出井口时，应用清水（或蒸汽）将仪器冲洗干净。5.4实时测井
5.4.1正常钻进，按照SY5974的相关规定执行5.4.2在钻进或划眼过程中，如果狗腿度大于仪器规定的指标，应降低转盘转速或滑动钻进，转盘转速不得大于20r/min
5.4.3随钻测并实时数据传输速度应满足工程和地质上的要求。实时测井数据的采样间隔应保证每米不少十二个点。
5.4.4实时监测深度传感器和悬重传感器，确保深度跟踪准确，深度时间对应准确。5.4.5测井深度应每单根与钻杆长度进行次校准，单根深度误差应控制在土01m。3
SY/T6692—2007
5.4.6测量静态余+数据时，钻具应提离并底约Im，静止日间不得超过3mit。5.4.7每6h对采集数据进行备份。5.4.8有放射件例片时，每隔2h检测钻升电离辐射强度1次，做好记录，5.4.9此过程中遇到片隔、月喷、卡钻等紧色情况按昭SY5974的相关规定执1。5.5起、下钻测井
5.5.1控制起、下钻速度，保证每米不少于5个采样点5.5.2起、下钻速度均匀，钻台应有随钻测儿人员协周5.5.3起、下钻过程中遇卡、遇阻情况的处理同533.实时测升过程中遇到并漏、并喷、卡钻等紧急情况的处理同549。
5.6仪器操作
5.6.1按下并仪器的操作规程对各种随钻仪器和设备进行操作、刻度和校验。5.6.2有放射件测并时．仪器出并后应先卸下放射源后才准许从仪器下载内存数据，5.6.3操作L程师对文时记录的测并（数据）资料加以控制并保持致性。5.6.4对实对、内存的则并数据进行处理和编辑，形成则井曲线：对比实时与内存测川雷线。6特殊情况的处理
6.1在刮风大气或高寒地区及冬季测并作业、应特别注音传感器和电缆的防护以及并架落物。如遇七级以上大风、暴市、禹电、沙尘暴等恶劣天气：不得进行空外安装、吊装和地面检香作业。6.2发生遇阻、遇卡及其他复杂情况时，按照533执行。6.3对含H,S升测并时，按SY/T6277和SY6504规定执行。6.4对于使用锂电他的仪器，如果发现锂电池出现发执、冒烟等异常情况时：钻井1程人员要按照随钻测并人员的指令操作仪器。6.5在装卸和存放放射源时：应设有放射源辐射警告标识，并用警小带将作业区域封闭，儿在特殊地区还应有人员每2h巡检次。
7数据处理
7.1随钻测井数据应以仪器内存的数据为准，实时数据也同时1交，按照用户要求交齐所有资料。7.2随钻测井资料质革参考按SY/T5132规定的单项测升原始资料质量执行8图件
8.1建立随钻测井过程描述性文件、施工的有关钻具组合信息、测量报告，各项数据应齐全、准确。除签名为手写外，其余项日、内容均为计算机打印。8.2随钻测井曲线图图件格式参见附录A。仪器标定信息参见附录B。8.3将图件数据资料存档：
附录A
（资料性附录）
随钻测并曲线图图件格式
随钻测井山线图图件格式参见图A1GRFPI
AUC-59CM
RUG30CM
CALI IN
AUG-48CM
AUG-30CM
RZSPOHMH
HUG-30CM
RSSP OHMM
RUG30CH
RZSAOHMM
COMRENTS
200060
RUG30CH
RUNNOH3
LOGDEPTH FROM
图A.1随钻测井曲线图
SY/T6692-2007
NSAN PU
HUG-58CM
RUGSOEH
RHOB G/CC
SY/T6692—2007
附录B
（资料性附录）
随钻测并仪器刻度校验报告格式随钻测井仪器刻度校验报告格式参见图B1。CWRCALIBRATIONSUMMARY
ENGINEER
LOCATION
NEWCALIHRATIONDATE
PREVIOUSCALIBRATIONDATE
PARAMETERS
55\PHASE
55\ATTENUATION
25\PHASE
25\ATTENLATION
Jun 21 2003 21 50)
Jun 112003
AIRHANGVALUES
TOOLS/N
TOOLOTANUMBER
TOOLSIZE
SOFTWAREVERSION
随钻测井仪器刻度校验报告
中华人民共和国
石油天然气行业标准www.bzxz.net
随钻测并作业技术规程
SY/T 6692-2007
石油工业出版社出版
（北京安定门外安华里二区一号楼）石油工业出版社印刷厂排版印剧新华书店北京发行所发行
880×1230毫米16开本075印张19千字印1—100)200B年3月北京第1版2008年3月北京第1次印刷定价800元
1550216108
版权专有
不得翻印
L00Z—Z699 L/XS
