【石油天然气行业标准(SY)】 测井电缆穿心打捞操作规程

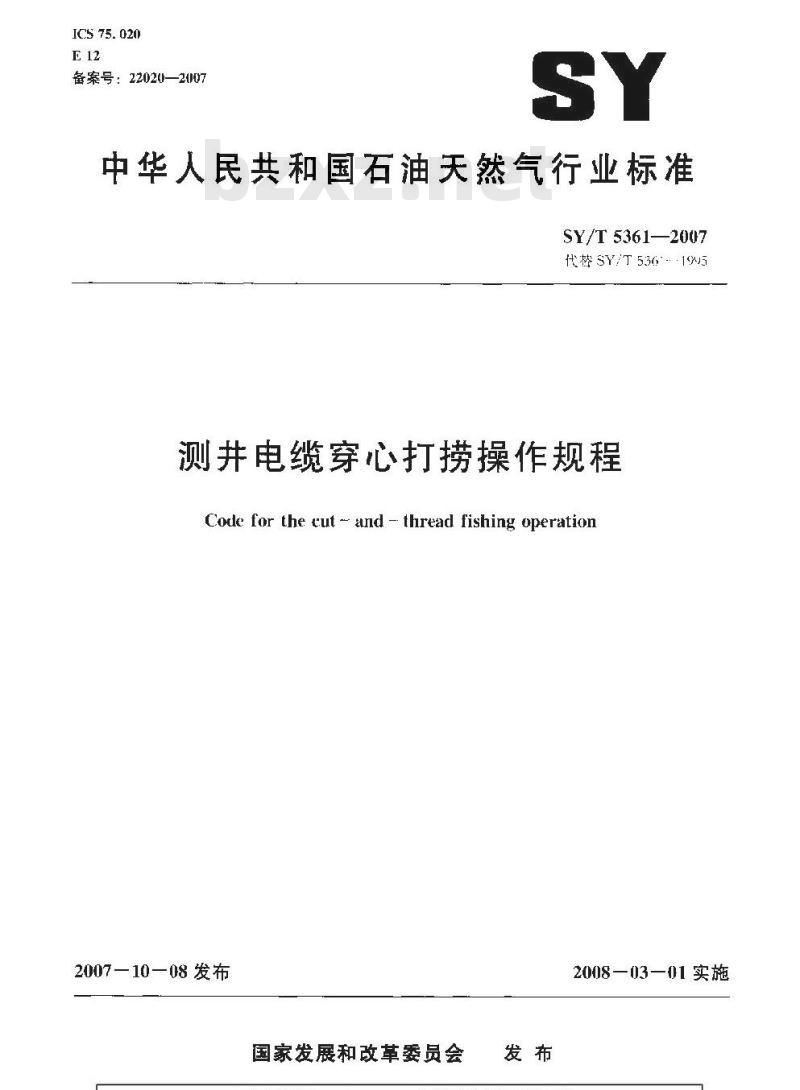

ICS 75. 020
备案号：22020—2007
中华人民共和国石油天然气行业标准SY/T 5361—2007
代替SY/T536-·1905
测井电缆穿心打捞操作规程
Code for the cut -- and -- thread fishing operation2007—10—08发布
国家发展和改革委员会
2008—03—01实施

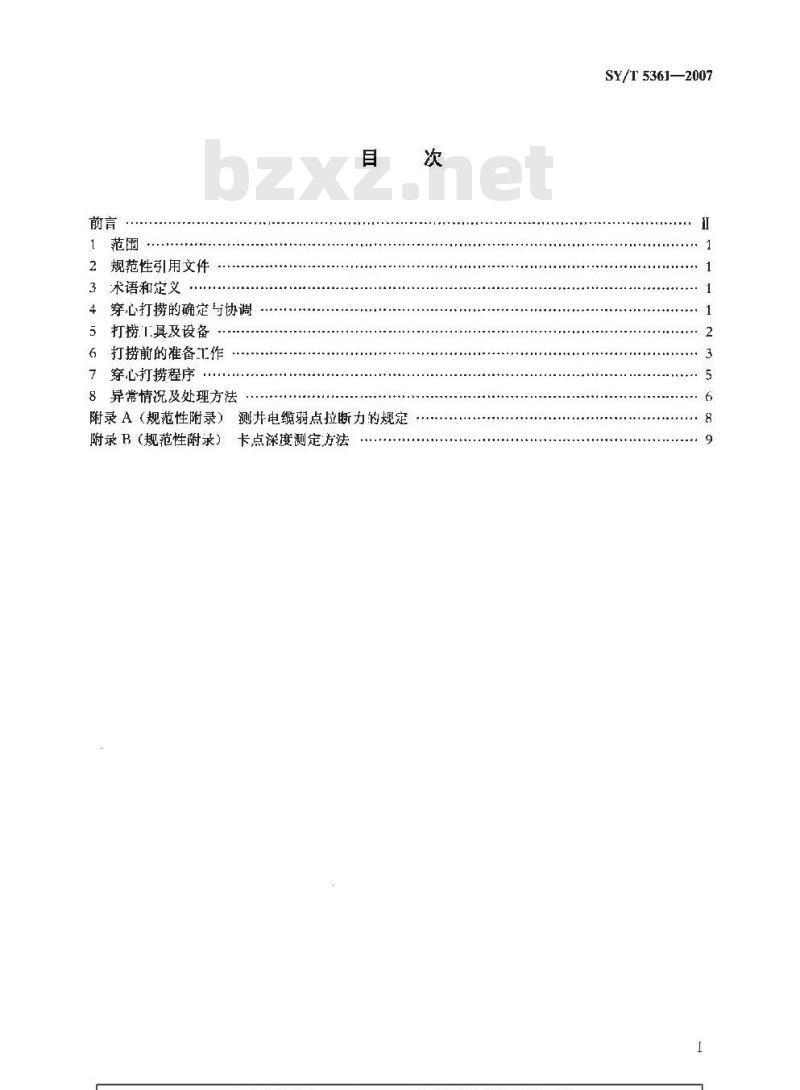

2规范性引用文件
3术语和定义
4穿心打捞的确定与协调
5打捞1.具及设备
6打捞前的准备工作
7穿心打捞程序
8异常情况及处理方法
附录A（规范性附录）
测井电缆弱点拉断力的规定
附录B（规范性附录）
卡点深度测定方法
SY/T 5361—2007
SY/T 5361-2007

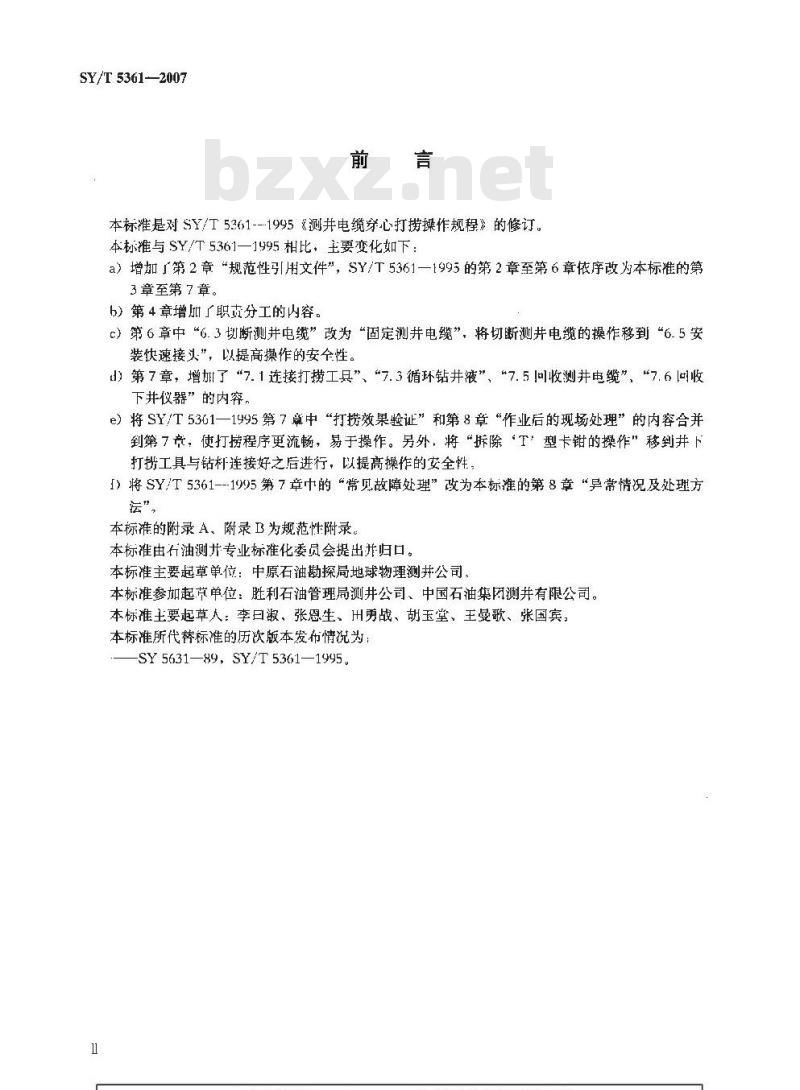

本标准是对SY/T5361--1995&测并电缆穿心打操作规程》的修订，本标准与SY/T5361一1995相比，主要变化如下：a）增加「第2章“规范性引用文件”，SY/T5361一1995的第2章至第6章依序改为本标准的篇3 章至第7 章。
b）第4章增加了职支分工的内容。c）第6章中“6.3划断测并电缆”改为“固定测并电缆”，将切断测井电缆的操作移到“6.5安装快速接头”，以提高操作的安个性。d）第7章，增加了“7.1连接打捞工具”、“7.3循环钻井液”、*7.5回收测并电缆”，“7.6可收下并仪器”的内穿，
e）将SY/T5361一1995第7章中“打捞效果验证”和第8章“作业后的现场处理”的内容合并到第7，使打捞程序更流畅，易于操作。另外，将“拆除“T型卡钳的操作”移到并下打拐工具与钴杆连接好之后进行，以提高操作的安全性，I）将SY/T5361---1995第7章中的“常见故障处理”改为本标准的第8章“导常情况及处理方”
本标准的附录 A、附录 B为规范性附录。本标准由右油测井专业标准化委员会提出并归口。本标准主要起草单位：中原石油勘探局地球物理测并公司。本标准参加起节单位：胜利石油管理局测井公司、中国石油集测井有限公司。本标准土要起草人：李日淑、张恩生、用勇战、胡玉堂、王曼歌、张国宾，本标准所代替标准的历次版本发布情况为SY5631—89，SY/T5361—1995.

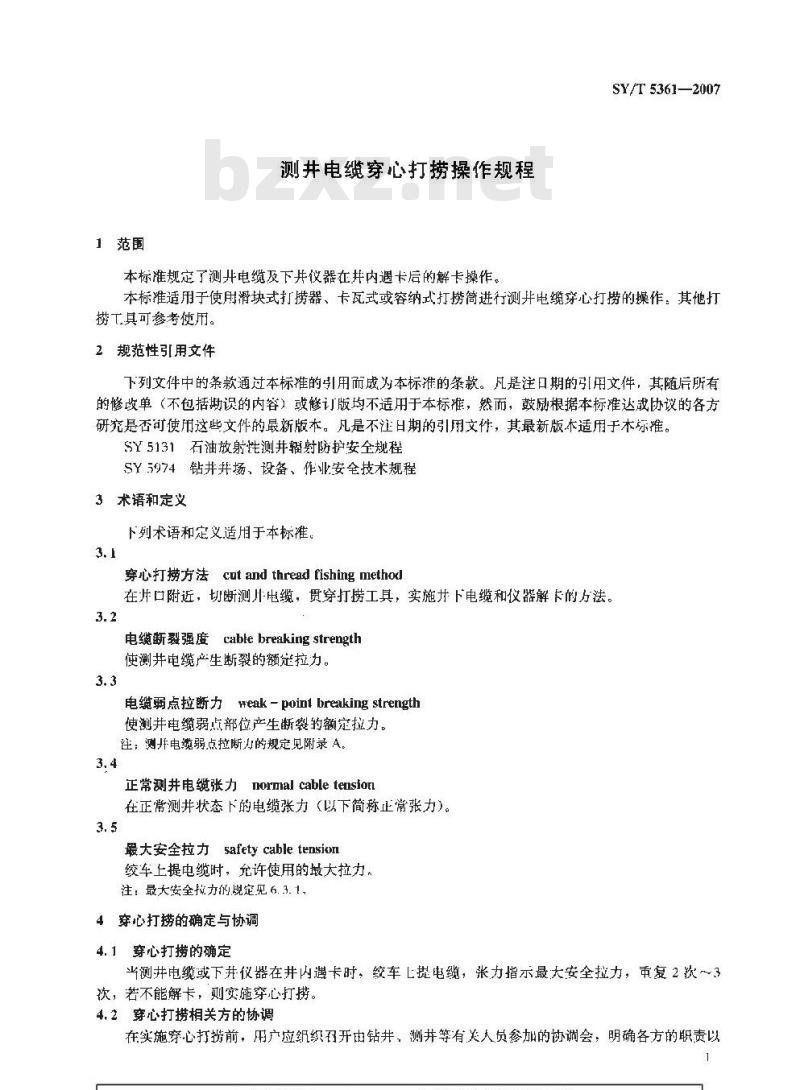

..com1范围
测井电缆穿心打捞操作规程
本标准规定了测并电缆及下并仪器在并内遇卡后的解卡操作。SY/T5361—2007
本标准适用于使用滑块式打捞器、卡瓦式或容纳式打捞筒进行测并电缆穿心打捞的操作：其他打捞工其可参考使用。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注口期的引用文件，其随后所有的修改单（不包括坳误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达战协议的各方研究是否可使用这些文件的晨新版本。凡是不注日期的引用文件，其最新版本适用于木标准。SY5131石油放射性测井辐射防护安全规程SY5974钻井井场，设备、作业安全技术规程3术语和定义
下列术语和定义适用于本标准。3.1
穿心打捞方法cut and thread fishing methoxl在并口附近，切断测川电缆，贯穿打捞工其，实施井下电缆和仪器解卡的方法。3.2
电缆断裂强度cable breaking strength使测并电缆产生断裂的额定拉力。3.3
电缆弱点拉断力weak - poini breaking strength使测并电缆弱点部位产生断裂的额定拉力。注：测并电缆弱点拉断力的规定见附录A。3.4
正常测井电缆张力ormalcabletension在正常测井状态下的电缆张力（以下简称止常张力）。3.5
最大安全拉力safetycabletension绞车上提电缆时，允许使用的最大拉力。注：最大安全拉力的现定见6.3.1，4穿心打捞的确定与协调
4.1穿心打捞的确定
当测井电缆或下井仪器在井内遇卡时，绞车L提电缆，张力指示最大安全拉力，重复2次～3次，若不能解卡，则实施穿心打捞。4.2穿心打捞相关方的协调
在实施穿心打扮前，用广应组织码开由钻井，测井等有关人员参加的协调会：明确各方的职责以..comSY/T 5361-—2007
及配合中的注意事项，
4.3穿心打捞的信息资料
为实施穿心打捞，测并队应提供以下信息：a）下井仪器型号、规格、几何尺小b）测升电缆规格型号、新IH程度、长度和电缆额定张力，c）电缆或下井仪器的卡点深度，卡点深度测定方法见附录B。4.4穿心打捞作业的工作配合
穿心打捞作业以钻井为主，测并队配合。4.5穿心打捞作业的岗位设置及分工各岗位职责分工如下：
a）指挥岗：出熟悉穿心打捞的技术人员负试穿心打捞过程的总体协调。b）测儿开口工：负贡测井电缆快速接头的脱开，对接操作，指挥测并绞车操作人员起下电缆使用标准手语指挥司钻上提、下放钻具。）绞准操作人员：按照测井并口工的指挥起下测井电缆。密切关注测井电缆的张力变化，发现异常情况，及时采取措施并通知司钻。d）司钻：负责钻具操作，按照测井绞车司机的异常情况提示及时处置。e）内，外钳工：负责起下钻的带规操作。1）架子：负责将测井电缆快速接头投放到预下井的钻具水眼内，以及起下钻常规操作，监视天滑轮、测井电缆和游动车的运动状态。5打捞工具及设备
5.1下工具，

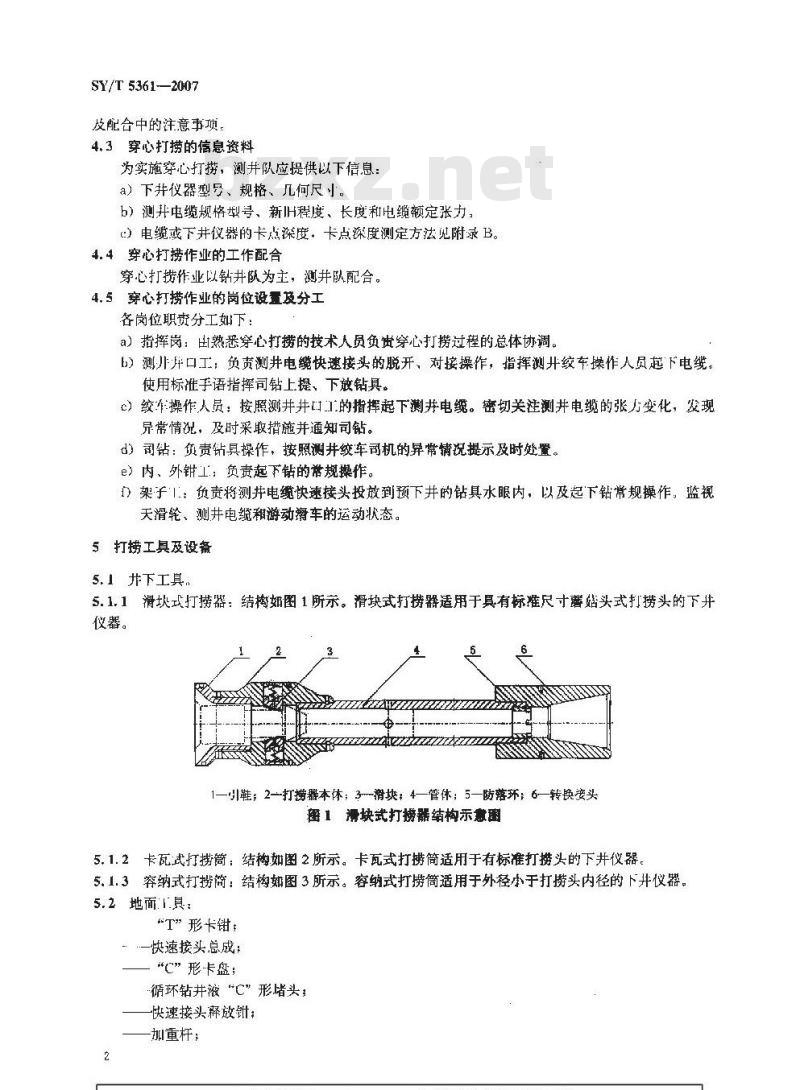

5.1.1滑块式打捞器：结撕图1所示。滑块式打捞器适用于具有标推尺寸蘑婚头式打捞头的下井仪器。
412224
1一引鞋；2一打捞器本体：3~~滑块4—管体；5一防落环：6一转换接头趣1滑块式打捞器结构示意图
5.1.2卡瓦式打捞筒：结秘如图2所示。卡瓦式打捞筒适用于有标准打捞头的下井仪器。5.1.3容纳式打捞简：结构如图3所示。容纳式打捞筒适用于外径小于打捞头内径的下并仪器。5.2地面1县：
“T”形卡钳；
快速接头总成
“C”形卡盘；
循环钻井液“C”形堵头”
快速接头释放针；
-加重杆；
1一打捞简本体，2一螺旋式卡瓦；3一卡瓦两定套；4—变径村套：5一引鞋，打捞筒短节
图2卡瓦式打捞筒结构示意图
1一打捞滴短节：2—容纳简：3一电缆扶正器；4—弹簧钢板；5一引载，6一打捞头
图3容纳式打捞筒结构示意图
钻升液循环短节；
电缆头制作工具及配件。bzxZ.net
5.3电缆张力系统。
5.3.1张力传感器。
5.3.2井11与绞车张力指示仪表（以下简称张力表）。5.4井口与绞车通信系统。
6打捞前的准备工作
6.1选择工具
SY/T 5361—2007
根据井身结构、套管和钻其尺寸、下并仪器的规格型号与几何尺寸、测井电缆的规格型号，以及电缆或下并仪器的卡点深度，选择适用的打捞工具，并且逐一进行检查。6.2打捞筒的组装
6.2.1滑块式打捞器，
6.2.1.1将滑块、弹簧、盖板依次组装到打捞器本休上。6.2.1.2将打捞器本体与引鞋、管体依次连接。6.2.1.3将防落不、转换接头依次安装到管体上6.2.2卡瓦式打捞筒。
6.2.2.1检查打捞筒各部件。
6.2.2.2将打捞筒本体引鞋端向上立于地面。6.2.2.3将螺旋卡瓦装入打捞筒本体内，向左旋转卡瓦，使卡瓦锁舌落人打捞筒本体键槽内。6.2.2.4将卡比固定套的锁定舌朝下，对准打捞简本体键槽插人，使卡瓦固定。3
SY/T 5361--2007
6.2.2.5将引鞋与打捞筒本体连接。6.2.2.6将打捞筒翻转立于地面，把变径衬套施人打捞筒本体并紧。6.2.2.7装上打捞筒短节。
6.2.3穿纳式打捞简
6.2.3.1将弹簧板固定在打捞头的内壁上：采取措施防止螺母松扣，螺杆和螺母的顶面应不高于打捞头外尧搬面。
6.2.3,2将电缆扶正器固定在弹簧钢板上。6.2.3.3在打捞头上装上引鞋。
6.3固定测井电缆
6.3.1确定最大安全拉力见式（1）：T= T + T ×75%
式中：
T-----最尺安全拉力，单位为千牛（kN）：T—-电缆悬重，单位为于牛【kN)；T一电缆弱点拉断力，单位为于牛（kN）6。3.2绞车上提电缆，直到电缆张力超过正常张力5kN。6.3.3在转盘平面0.1m以上，将\T”形卡钳安装在电缆上。6.3.4放松电缆，使“T”形卡钳坐-F井，检验“T”形卡钳紧固馆况。6.4安装并口
.4.1安装天滑轮。
6.4.1.1、安装天滑轮宜选在白天进行。安装期间，钻台之上禁止有人停留。6.4.1.2下放天滑轮。将天滑轮从游动滑车上卸掉。(1)
6.4.1.3月吊齐装置将天滑轮提升到井架顶部前测最高处。同时下放电缆·并留出安装快速接头的余量。
6.4.1.4用断裂强度大于150kN的钢丝绳固定在开架顶部的横梁上。安装位置要尽堪高，雨月尽量靠近并架前侧，滑轮两侧要用棕绳定位。6.4.2安装地滑轮。
6.4.2.1将地滑轮的安装位置适当外移，加大地滑轮与井门之间的距离，以不妨碍钻台上的起下钻操作为宣。
6.4.2.2将非口电缆张力系统与绞车张力传感器连接，承重螺杆应安装固定销：用断裂强度大1150kN的链条将张力传感器固定在钻机底座的横梁上。6.5安装快速接头
6.5.1在转盘上方1.5m~2.0m处确定电缆切断点，切断电缆。当井斜倾鱼大于10，或者遇-卡类型属于电缆吸附遇卡或者键槽卡时，切断点的位置应提高到2.5m。6.5.2将井口端的电缆头穿过滑块式打捞器、卡死式打捞筒或者容纳简打捞头，套上绳帽盒后制作电缆头。
6.5.3在绳帽盒安装蘑菇头，纲成测并电缆快速接头的公头（以下简称公头）。6.5.4在绞车端的电缆头上，套上导向头和绳帽盒，制作电缆头。6.5.5在绳帽盒上安装母头，组成测井电缆快速接头的母头（以下简称母头）。6.5.6在母头_L方的电缆上安装加重杆。6.6检验测并电缆快速接头
6.(.1系统检查测并电缆快速接头所有连接部位和固定部件，确保其牢固可靠。6.6.2将测并电缆快速接头的公买和母头对接。4
SY/T 53612007
6.布.3绞车.1提电缆至正常张力：校准井口张力表，使之与绞车面板上的张力表读数一致。6.6.4绞车继续增加拉力至最人安全张力，保持5min做测井电缆快速接头强度试验。6.6.5放松电缆，使电缆上的“T”形卡钳坐在井11上。应安排·人在井口扶持打捞器，使其稳在“T”形卡钳上。
7穿心打捞程序
7.1连接打捞工具
7.1.1脱开测并电缆快速接头（采用容纳式打捞筒时，应预先使用游动滑车吊起-根钻杆单根，依次将打捞簡短节、容纳简连接在钻杆十）。7，1.2绞车上提电缆，使快速接头的母头到达一层平台附近。快速接头的母头接近一层平台时应减速。
并架工将母头放人预下井的一柱钻杆的水眼：采用穿纳式打捞筒时，并架工应将母头放人与容纳简相连接的那根钻杆单根的水眼里。注：上提电缆到恼后：可以在绞车援筒前的电缆F绑孔记号，用作上提电缆的参考标记。7.1.3司钻操作游动滑车，提起预下并的钻杆，内、外钳工应扶持钻杆。同时，绞车操作人员下放电缆，直到快速接头的母头露出，能够与公头对接为止。注：下电缆到位后，可以在绞车滚简前的电缆上绑扎记零，用作下放电缆的参考标记。7.1.4对接测并电缆快速接头，上提测并电缆：使电缆张力超过正常张力5kN。7.1.5将井下打捞工具连接在钻杆上（采用穿纳式打捞简时，将打捞头连接在容纳简上）。7.2下放打涝工具
7.2.1拆除*T形卡钳。
7.2.2将打捞工具及钻杆下入井中。7.2.3下放电缆，测并工用“C”形挡板将快速接头的公头卡在钻杆顶端。放松电缆后用快速接头释放器将快速接头脱。
7.2.4绞车上提电缆，使快速接头的母头到达一层平台附近。架子工将母头放人预下并的下-柱钻杆的求眼量。
7.2.5司钻操作游动滑车，提起钻杆立柱，同时，绞午操作人员下放电缆，直到快速接头的母头露甜钻杆，能够与公头对接为止。7.2.6对接测并电缆快速接头。上提测井电缆、使电缆张力超过正常张力5kN，抽出\C”形挡板。注意检查快速接头的连接部位和测并电缆的磨损情况。7.2.7连接钻杆，下入并中。
7.2.8重复7.2.3～7.2.7的操作，直到将打捞1具下放到距离下井仪器打捞头的深度16m25m的位置为止，停止下钻，准备循坏钻并液。7.2.9下放打捞7具要求如下：
）作业过程中，要始终保持测开电缆快速接头的母头低于游动滑车，防止快速接头被缠绕进游动滑车的钢丝绳之
b）下放钻具要平稳、速度要慢，裸眼并段以6min下放一柱为宜。接近卡点部位时，应慢速逐渐靠近卡点。每当下放钻具至最后个单根时，速度减慢，防止加重杆通过钻杆水眼时发生挂碰。
c）下放钻具旺，绞车操作人员应保持电缆张力，防止测并电缆在下钻过程中被卡断。密切关注电缆张力，发现张力突然增大，应立即放松电缆，并通知司钻停止下钻。d）下放打捞工只过程中，司钻和井口人员要密切观察张力的变化，发现异常情况，立即停下钻：慢速上提至恢复正常后再下钻。5
..comSY/T 5361—2007
e）属于高，高含II2S或高危地区的，或者裸眼并段较长的片，钻升队应按照SY5974的要求，密切关注并说况的变化，根据井控的需要及时安排钻井液循环，7.3循环钻井液
7.3.1接上钻井被循环短节
7.3.2将循环钻升液“（”形堵头放人钻井液循环短节水眼内。7.3.3下放电缆：使快速接头的公头坐落在循环钻井液“C”形堵头卜后，用快速接头释放钳将快速接头脱开。
7.3.4接L方钻杆，用低排量循环钻开液1周～2周，处理好井中的钻并液、保护并筒。同时冲洗打捞器具内部，有助于打捞作业。7.3.5循坏钻升液时可以适当上下活动钻具。下放幅度不宜过大，十提高度不励超过下放前的位置。7.4打捞下并仪器
7.4.1卸掉方钻杆和钻井液循环短节。对接电继快速接头，上提电缆捡验电缆张力有无异常变化7.4.2接上一柱钻杆：缓慢下放，逐渐靠近下井仪器打头。当张力增加5kN时，便停止下钻。7.4.3上提钻具10m，如果打势到下并仪器，电缴张力应下降到悬重。7.4.4下放钻具10m，电缆张力恢复原来数值。7.4.5再次上提销具10m，电缆张力又下降到悬重。7.4.6绞车上提电缆10m，张力恢复到原来数值，可确认下并仪器被捞住。7.5回收测井电缆
7.5.1卸掉一柱钻杆。
7.5.2将T形卡钳安装在电缆快速接头下面的电缆上7.5.3开游动滑车上提“T”形卡钳，逐渐增加粒力直到拉断电缆弱点，拉力下降后再上提2m，君拉力保持不变，证明弱点已被拉断。操作之前应进行安全检查，硫散钻台的人员。7.5.4下放测井电缆，使“T”形卡钳坐落在并口。将电续阖定好之后，切除快速接头和加重杆，7.5.5将测并电缆两端铠装对接在一起，铠装长度应大于6ml，7.5.6绞车上提测井电缆，拉直后去掉“T\形卡钳。7.5.7确认天滑轮和电缆处于正常运行状态，开始慢速回收测并电缆。电缆对接部位安全通过天地滑轮，在绞年滚简上排列好之后，方可用正常速度回收测井电缆。国收測并电缆的同时，可以活动钻H以防粘卡。
7.5.8测井电缆的端头离并口30m40m时，绞车停止上起电缆，防止电缆从天滑轮上自行坠落。测井工负责将电缆从井内拉出来，并查看断点是否在弱点处。切除鱼密，回收剩余的电缆。7.6回收下并仪器
7.6.1测井电缆间收完毕，可起钻回收下并仪器。起钻要慢速，孚稳，使用液压大钳卸扣。7.6.2下井仪器起到井口时，用“C？形卡盘将仪器卡在井口进行拆卸，所有仪器起出后，将开口盖好：
7.6.3下并仪器装有放射性源时，应首先将放射性源出，再拆卸仪器。卸除放射性源的操作，应热行 SY 3131
7.6.4回收测升仪器及打捞用具，清理现场。8异常情况及处理方法
8.1下钻中途测死电缆张力明显下降。上提电缆确认为中途白行解卡后，可停止下钻，将电缆快速接头部位处理好之后：用绞车将下升仪器拉进打捞器，完成启续打捞作业。如果下打捞工具的位置距离下并仪器不超过300m，亦可继续下放打捞工具完成打携作业。6
..com8.2快速接头脱开，公头落井。
SY/T 5361—2007
将打捞筒起出并。如果公头被带出，可以重新进行打捞；如果公头术被带出，应考虑用其他方法进行打捞。
8.3电缆在公头的绳帽盒处脱落
应起出钻具，打捞电缆。然后酌情选择打捞下井仪器的方法：8.4下放打捞I具的过程中，电缆张力突然增人，可能是电缆打扭所致，绞车操作人员应立即放松电缆，及时通知司钻停止下钻，然后上提钻具，适当增加电缆张力（不超过最大安全张力）后，缓慢下钻，能够通过则继续打捞。如果重复2次～3次，现象仍然未能消除，应考虑选用其他方法进行打捞。8.5下放打捞工具的过程中，电缆张力起初缓慢增大，随后增速加快。可能是电缆外皮钢丝断裂所致。处理方法同8.4.8.6下放打捞工具的过程中，发生遇阻现象或者到砂桥。采用循环钻井液的方法解除。
SY/T 5361—-2007
（规范性附录】
测井电缆弱点拉断力的规定
测井电缆弱点额定拉断力不应超过新电缆断裂强度的50光。A.1
测井电缆弱点拉断力的选择与井深有关，深超过3000m的井，深度每增加1(H%)m，电缆弱点A.2
拉断力应减少5k
附录B
(规范性附录)）
卡点深度测定方法
B.1绞车上提电缆，张力表指示正常张力，在转盘面处的电缆上绑扎记号“1\。SY/T5361—2007
B.2增电缆张力4.5kN，持续3min后在转盘面处的电缆上绑扎记号“2\，并测量出电缆伸长值AL，（记号“1”与记号“2”之间的距离）。B.3再增加电缆张力4.5kV（注意不能超过最人安全拉力），在钻盘面处的电缆上绑扎记号“3\，并测量出电缆伸长值△（记号“1”与记号“3”之间的距离）。B.4根据式（B.1)，计算上点深度：D=
式中：
I)—-卡点深度，单位为:T米（km);AL
L一一从电缆上量出的电缆何长值：单位为米（m)；AT—增加的电缆张力值，单位为T牛（kN)；末端周定的电缆伸长系数，单位为米每千米下牛［m/（km·kN)]。E
示例：
以CAMESA公司7J46系列七芯测并电缆为例，其电缆伸长系数E为(1.174m/（kN·km），第一次增川电缆张力4.5kN，出缆伸长值AL,为2.59tm；再增加电缆4.5kN后，电缆伸长值AL.为5.18m，计算结果见式（B.2）、式(B3):
3.308(km)
AT:· F -4. 5 × 0. 174
T, -E (4 5+4.5)xc. 174 =3.308(km)D
-第-次计算的卡点深度，单位为千米（km)；AL
第一欧增川电缆张力后的电缆伸长值，单位为米（m)；AT,——第一次电继张力增加值，单位为牛（kN)D,一—第二次计算的卡点深度，单位为T米(km)；第一次增加电缆张力后电缆总的伸长值，单位为米（m），ALa
B.5.1如果两次计算深度一致，则可确定卡点深度。(B. 2)
B.5.2如果两次计算深度不一致，而且第二次计算深度比第一次计算深度大一些，说明遇卡的实际深度比计算的深度还要深一些。一殷在大斜度井或并服不规则并会发生这和情况。此时不能准确判断卡点深度，穿心打捞时，可参考第二欲的计算深度进行施工。
