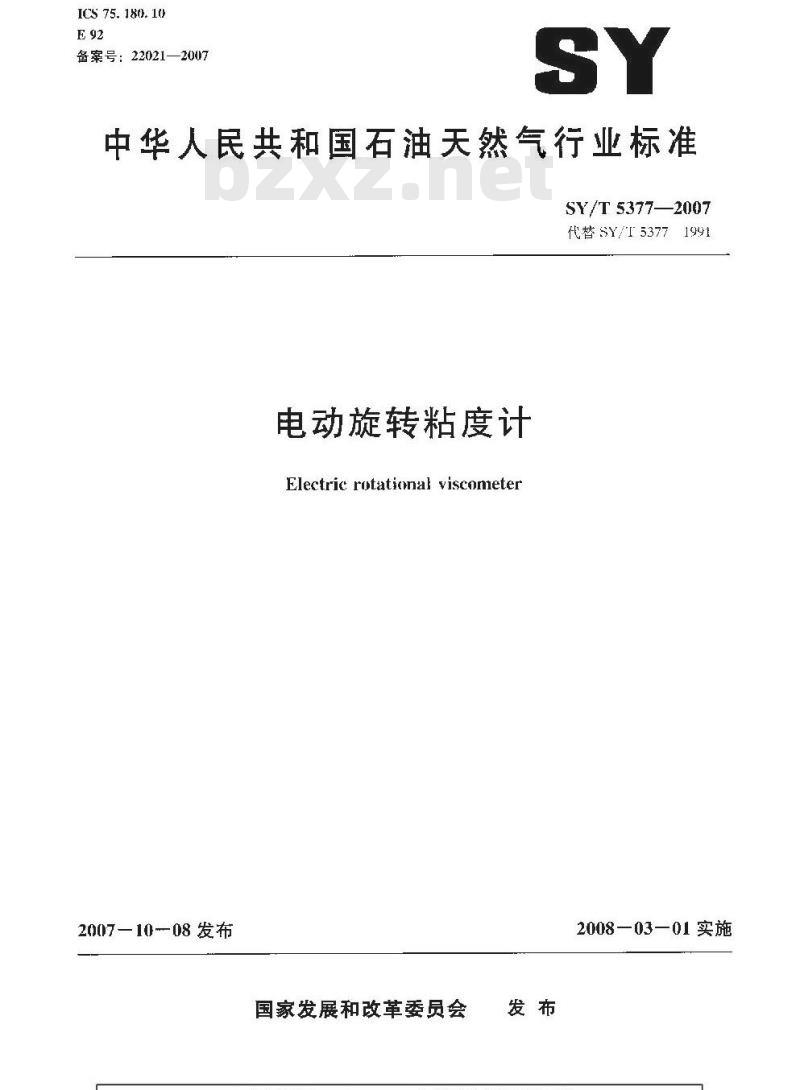

【石油天然气行业标准(SY)】 电动旋转粘度计

ICS 75. 180. 10
备案号：22021—2007此内容来自标准下载网
中华人民共和国石油天然气行业标准SY/T 5377—2007
代替SY/T53771991
电动旋转粘度计
Electric rotatiomal viscometer2007—10 -08 发布
国家发展和改革委员会
2008—03—01实施

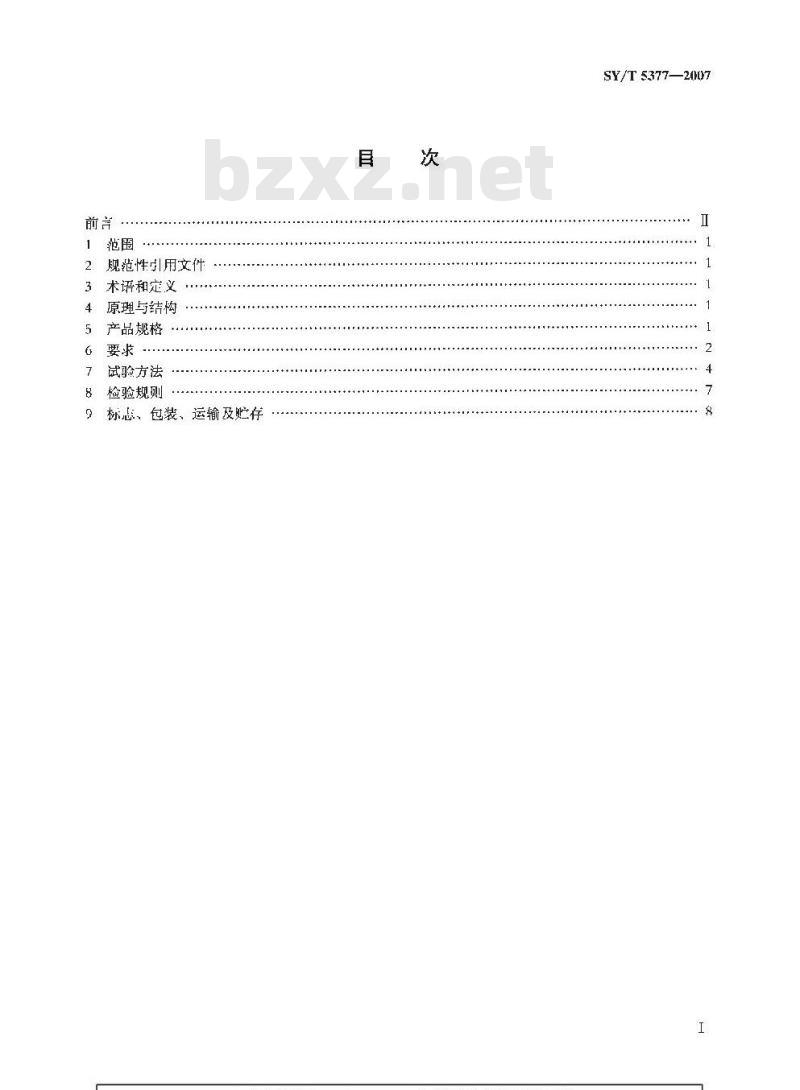

规范性引用文件
术语和定义
原理与结构
产品规格
试验方法
检验规则
标志、包装、运输及贮存
SY/T 5377—2007
SY/T 5377—2007

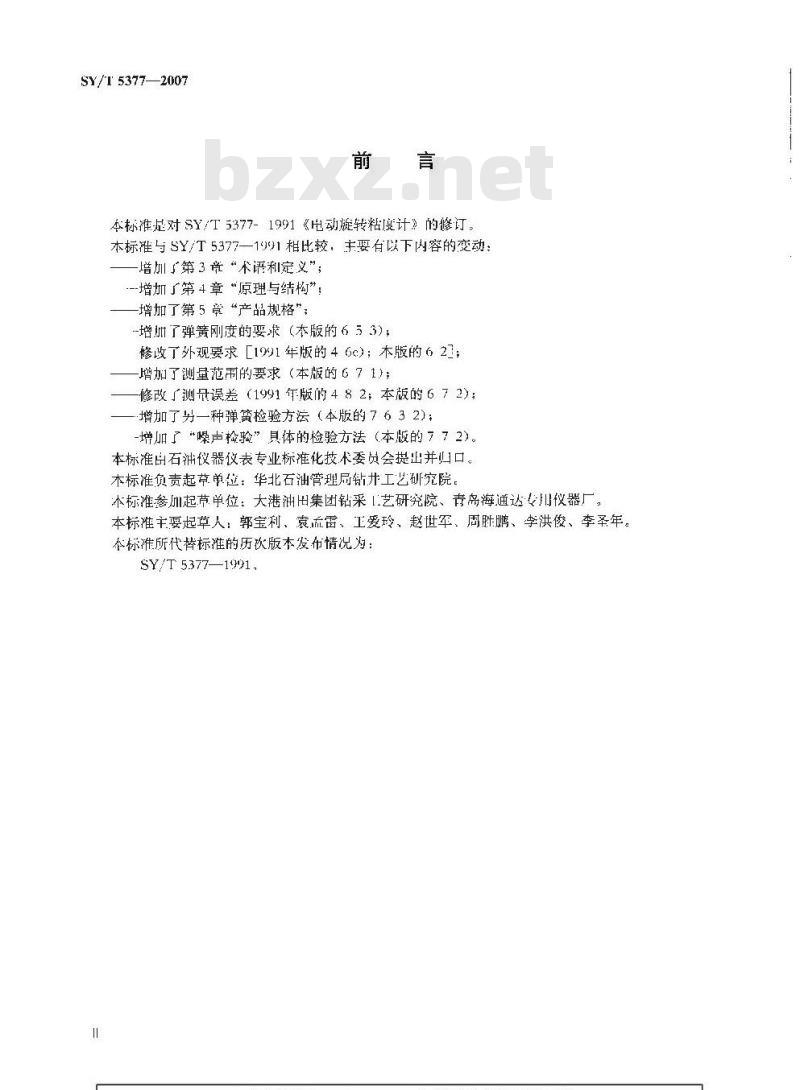

本标准是对SY/T5377-1991《电动旋转粘度计》的修订。本标准与SY/T5377—1991相比较：主要有以下内容的变动增加了第3章“术语和定义”；
--增加了第4章“原理与结构”；-增加了第5章“产品规格”；
-增加了弹簧刚度的要求（本版的653)；修改了外观要求［1991年版的46c；本版的62]-增加了测量范用的要求（本版的671)；修改厂测量误差（1991年版的482；本版的672）；增加了另一种弹簧检验方法（本版的7632）；-增加了“噪声检验”具体的检验方法（本版的772）。本标准岛石油仪器仪表专业标准化技术委员会提出并归口。木标准负责起草单位：华北石油管理局钻井工艺研究院。本标准参川起节单位：大港油用集团钻采艺研究院、青岛海通达专川仪器厂。本标准主要起草人：郭宝利、袁孟雷、工爱玲、赵世军、周胜鹏、李洪俊、李圣年。本标准所代替标准的历次版本发布情况为：SY/T 5377—1991-

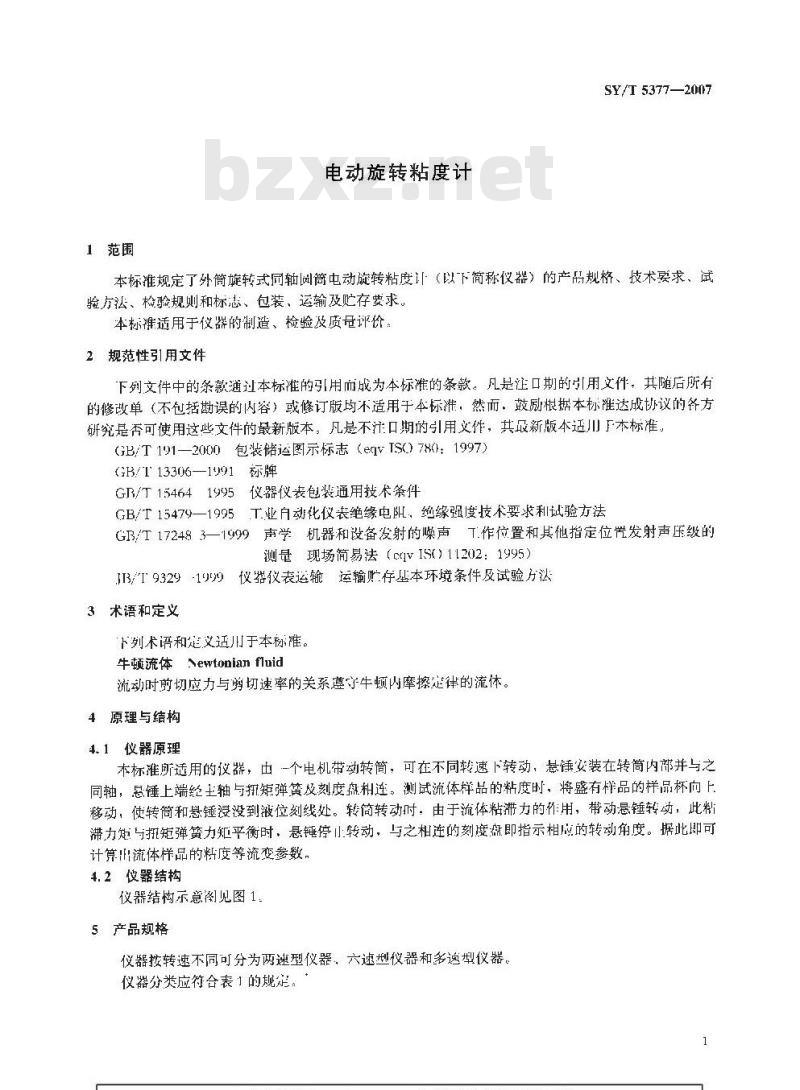

1范围
电动旋转粘度计
SY/T5377—2007
本标准规定了外筒旋转式同轴网筒电动旋转粘度计（以下简称仪器）的产品规格、技术要求、试验方法、检验规则和标志、包装、运输及贮存要求。本标准适用于仪器的制造、检验及质量评价2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注口期的用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注口期的引用义件，其最新版本适川F本标准，（GB/T191—2000包装诺运图示标志（eqVTS(）780：1997）GB/T13306—1991标牌
GR/T154641995仪器仪表包装通用技术条件GB/T15479—1995T业白动化仪表绝缘电附，绝缘强度技术要求利试验方法GB/T172483—1999声学机器和设备发射的噪声T.作位置和其他指定位置发射声压级的测量现场简易法（c<1VIS(）11202：1995）仪器仪表运输运输贮存基本环境条件及试验方泌JB/I 9329-1959
3术语和定义
下列术语和楚义适川于本标。
牛顿流体ewtonianfluid
流动时前切应力与剪切速率的关系遵守牛顿内摩擦定律的流体。4原理与结构
4.1仪器原理
本标准所适用的仪器，由一个电机带动转筒，可在不同转速下转动，悬锤安装在转筒内部并与之同轴，总锤上端经主轴与扭短弹簧及刻度盘相连。测试流体样品的粘度时，将盛有样品的样品杯向上移动，使转筒和悬锤漫没到液位刻线处。转简转动时，由于流体粘滞力的作用，带动悬链转动，此料滞力短与矩弹簧力矩平衡时，悬停小转动，与之相连的刻度盘即指示相成的转动角度。据此即可计算旧流体样品的粘度等流变参数4.2仪器结构
仪器结构示意泽见图1.
5产品规格
仪器按转速不同可分为两速型仪器，六速型仪器和多速型仪器。仪器分类应符合表1的规定。
SY/T 5377—2007
仪器规格
6要求
6.1环境条件
环境要求：

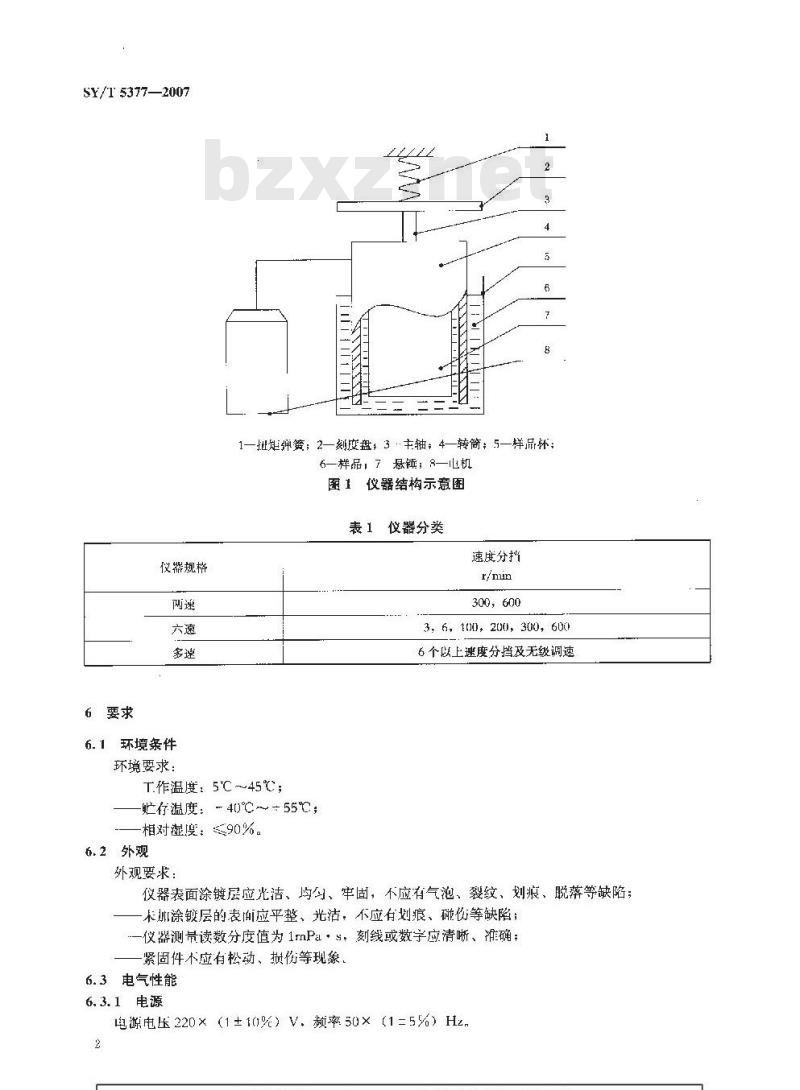

1一批矩弹簧；2一刻度盘：3·主轴：4—转筒：5一样品杯；6—样品，7悬锤；8—心机
图1仪器结构示意图
表1仪器分类
速度分拘
300，600
3, 6, 100, 200, 300, 600
6个以上速度分挡及无级调速
T作温度：5℃~45℃；
览存温度：40℃～→55℃；
相对湿度：≤90%。
6.2外观
外观要求：
仪器表面涂镀层应光洁、均勾、牢固，不应有气泡、裂纹、划痕、脱落等缺陷；未抓涂簸层的表应平整、光洁：不应有划痕、碰伤等缺陷；仪器测量读数分度值为1mPa，s，刻线或数字应清晰、准确：紧固件不应有松动、损价等现象。6.3电气性能
6.3.1电源
电源电压220×（1±10%）V、颖率50×（1=5%）Hz2
6.3.2绝缘电阻
仪器电源输人端与外壳问的绝缘电阻不小了20MA。6.3.3绝缘强度
SY/T 5377-2007
仪器电源输人端与外壳间的绝缘强度应能承受频率为50IIz、电压为15kV的止弦交流电历时1min的绝缘强度试验，应尤出穿或飞弧现象。6.4转速性能
6.4.1稳定性
仪器在任一转速挡空载转动时，读数值变动不大于1mPa·5。仪器运转应无卡滞和振动现象。6.4.2转速误差
仪器在空载和负载状态，分别以一速度转动时，转速误差不应超过额定值的土1%。6.5主要部件参数
6.5.1转筒
转筒参数：
—内径：(36 83± 01) mms
高度：（87±01）mm;
液位刻线距转筒底面高度：（58.4土0.1）mm；液位刻线下有6个直径为3.2mm的孔：分三列成120°均布；第排孔距刻线3mml，两排孔距6mmi。
6.5.2悬锤
悬链参数：
悬锤圆柱直径：（34.49±0.01）mm：总锤圆柱高度：（38土0.05）mm；悬锤质量：（70±5）9。
6.5.3弹簧
弹簧参数：
刚度：38imN·cm/（°);
测量线性误差：±1.5%。
6.6装配质量
6.6.1径向圆跳动
精度要求：
转筒内孔径向圆跳动不人于0.10mm；恐锤圆杜径向圆跳动不大于0.10mm；念锤底尚高于转筒底面1.5mm。
6.6.2噪声
噪声声压级L不太于65dB，
6.7测量范围及测量误差
6.7.1测量范围（测定牛顿流体】粘度测量范围：1mPa·$-~300mPas6.7.2测量误差【测定牛顿流体】误差婴求：
粘度为1mPa.s~~50mPal+s时，误差：±1mPz.$：粘度为人于50mla·s-~300mPa·时，误差：±2%。3
SY/T 5377-2007
6.8耐运输性能
仪器在包装条件下，经受高度为100)mm的自中跌落质，应达到6.7的要求，7试验方法
7.1．试验条件
7.1.1环境条件
试验坏境：
环境温度：5℃～45℃
相对湿度：90%；
周用不存在影响仪器正常工作的机械振动和电磁场十扰；安放在稳酉、水平的台面上。
7.1.2试验仪器及材料
所需试验仪器及材料见表2.
表2试验仪器及材料
绝缘电压试验装置
兆欧表
测速仪
声级计
杠杆白分表
百分表
千分尺
内轻量表
游标卡尺
标准粘度液
测力计装置
温度计
血温水浴
高低温试验箱
7.2环境条件试验
7.2.1工作温度试验
规格及泄确度
输!Hi功率不小T0. 25kV·A
肖流 500V.500M2
10号、100号、200 号
配三级磁码
oC~-100℃
分度值U.1g
各200mL
将仪器放置在45℃±3℃的环境，按7.8的试验方法进行仪器试验，试验结果应符合6.7的要求。
7.2.2存温度试验
按JB/T93291999中4.1，4.2的规定，利用高低温试验箱进行试验，其中高温试验选用55℃，低湿试验选用-40℃，然后按7.8的试验方法进行仪器试验，试验结果应符合6.7的要求。4
7.3外观检验
用目测法检验仪器外观质量，应符合6.2的要求，7.4电气性能试验
7.4.1绝缘电阻试验
SY/T 5377—2007
按GB/T154791995的规定，用兆欧表测量仪器中源输入端与外充问的绝缘电阻：成符合6.3. 2的要求。
7.4.2绝缘强度试验
接GB/T154791995的规定，用绝缘电压试验装置做仪器电源输人端与外壳间的绝缘强度词验，应符合6. 3.3 的要求。
7.5转速性能试验
7.5.1稳定性试验
启动仪，空载运转，观察读数值，应符合6.4.1的要求。7.5.2转速误差试验
启动仪器，先后在空载和负载状态下运转，用测速仪测定转筒在各种转速挡的转速，应符合6.4.2的要求，
7.6主要部件参数检验
7.6.1转筒检验
内径录表测量转筒内径，用游标卡尺测量转筒其他有关参数，应符合6.5.1的要求，7.6.2悬锤检验
用下分尺测量悬锤外径，用游标卡尺测量悬锤高度，月天平称量悬锤质量，应符合6.5.2的要求。
7.6.3弹簧检验
弹簧检验可来用以下两种方法之一；7.6.3.2使于实施，如发生异议，以7.6.3.1为准：。7.6.3.1检验方法
卸下仪器愁锤，装上检验感捶，将测力计装置安装在仪器立柱上：将线在检验忌链上绕3圈～5圈，使感线保持水半，经滑轮下垂悬拌祛码，在不同负荷下测量悬链转短！，全少在量程范围的低，中、高三个点进行测试，测试结果应符介6.5.3线性误差要求。弹簧的线性误差按式（1）计算：8=±=9×100%
式中：
-弹簧的线性误差：
测量转角，单位为度（\)；
标称转角，单位为度（）
标称转角计算公式见式（2）：
武中：
标称转角，单位为度（\）；
检验悬锤半径（1cm）；
一磁码质量，单位为克（g）；
g：标准重力加速度为9.80665m/s：(1)
SY/T5377—2007
弹策刚度3.86mNm/（\）
刻度盘在不抽负蕉下的标称转角见表3，表3不同负荷下刻度盘标称转角
弥称转角
测力装罩的安装如图2所示。
1一扭矩弹簧：2—刻度；3—主轴：一仪器立杜：5—输验总推；—总线：7一游轮，8—测力计装置，9一码：10一仪器图2测力计装置安装示意图
7.6.3.2检验方法二
标转的
参照7.6.3.1检验方法．可以不采用检验悬锤，直接将悬线在仪器悬锤1绕3图～5圈，用相同的方法进行测试，测试结果成符合6.5.3的要求：采而这种方法，不同负下刻度盘的读数见表4
7.7装配质量检验
7.7.1径向圆跳动
表4采用仪器悬锤在不同负荷下刻度盘标称转角标称转角
下列各项应符合6.6.1的要求：
卸下转简，松开扭矩弹贫，用百分表测量悬锤外圆的径向圆跳动量；-卸下感锤，重新装配转简，用杠杆白分表测量转简内孔的径向圆跳动量：检验悬锤和转筒的安装位置，
7.7.2噪声检验
SY/T 5377—2007
标称转角
按GB/T17248.3一1999的规定，仪器安放在台面上，周围不得放置障碍物。以转速600r/min运转。按规定安装市级，声级计传声筒对准噪声源，在与仪器相距111的前、后、左、右四个点分别测量仪器噪声，每点测量时间不少于15s，分别记录各点的最大噪南市压级，应符个6.6.2的要求。
7.8测量范围及测量误差试验
7.8.1测量范围试验
采用7.6.3.2的方法，检测仪器测量范围，应符合6.7.1的要求。7.8.2测量误差试验
利用恒温水：使标准粘度液保持在20)℃土0.2℃：按规定方法操作仪器，先后测定10号、100)号和200号标准粘度液的粘度，测量误差应符合6.7.2的要求。7.9耐运输性能试验
仪器在包装条件下，按JB/T93291999中4.5的规定进行试验，然后按7.8的试验片法逊行仪器试验，试验结果应符合6.8的要求。8检验规则
8.1出厂检验
每台仪器都应进行出厂检验，出厂检验项目见表5；仪器检验合格并附有产品台格证，方准了出！
8.2型式检验
8.2.1仪器有卜列情况之~时，应进行型式检验：新产品或老产品转厂儿产的定型鉴定：设计。工艺或所使用材料变更可能引起质量变化：出厂检验结果与上次型式检验有较人差异；-行业测试评定或主管部门认为必要；正常牛产的产品，每年一次进行定期抽检。8.2.2仪器型式检验项目见表5，8.3抽样方案及判定规则
仪器进行型式检验时，按每批产品数量的5%随机抽样，但一股不得少于三台，SY/T 5377—2007
仪器第一次抽检全部合格，判定为合格：若抽检不合格总项次超过两个（包括异台同项的两个）判定为不合格；若抽检不合格总项次不超过两个（包括同台异项或异台异项的两个），成进行第次加倍抽检。第二次抛查个部合格时，仅将第一次不合格产品退修，判定为合格；若仍有一个项次不合格，则全部判处为千合格
表5仪器检验项目
检验项H
环境条件
电气硅能
转速性能
要部件参数
装配质量
测范围及泌最误差
耐运输性能
试验要求
注：“()”裁示非必检顺口，“”表示必检项H9标志、包装、运输及贮存
9.1标志
试验方法
检验类型
出检验
型式检验
在仪器适当位置固定产品铭牌，产品标牌应符合（B/T133061991的规定，并包括下列内容：制造厂商或商标；
仪器名称及号：
额定电压：
执行标准编号：
制造编号及口期。
包装储运标志应符合GH3/T191—20)的规定。9.2包装
仪器的包装应符合GB/T15464—1995的相关规定。随机文件：产品装箱清单，产品出合格证、产品使用说明书9.3运输
运输时应防水、防湿，不励剧烈震动、撞击、翻倒利滚动。9.4贮存
仪器应贮存在环境温度为40℃～.155℃、相对湿度不大丁90%的通风室内：周围空气不含有对仪器产生腐蚀作用的有害物质，仪器存时问超过半年时，每一个月应通电检查。8
