【电力行业标准(DL)】 碾压式土石坝设计规范

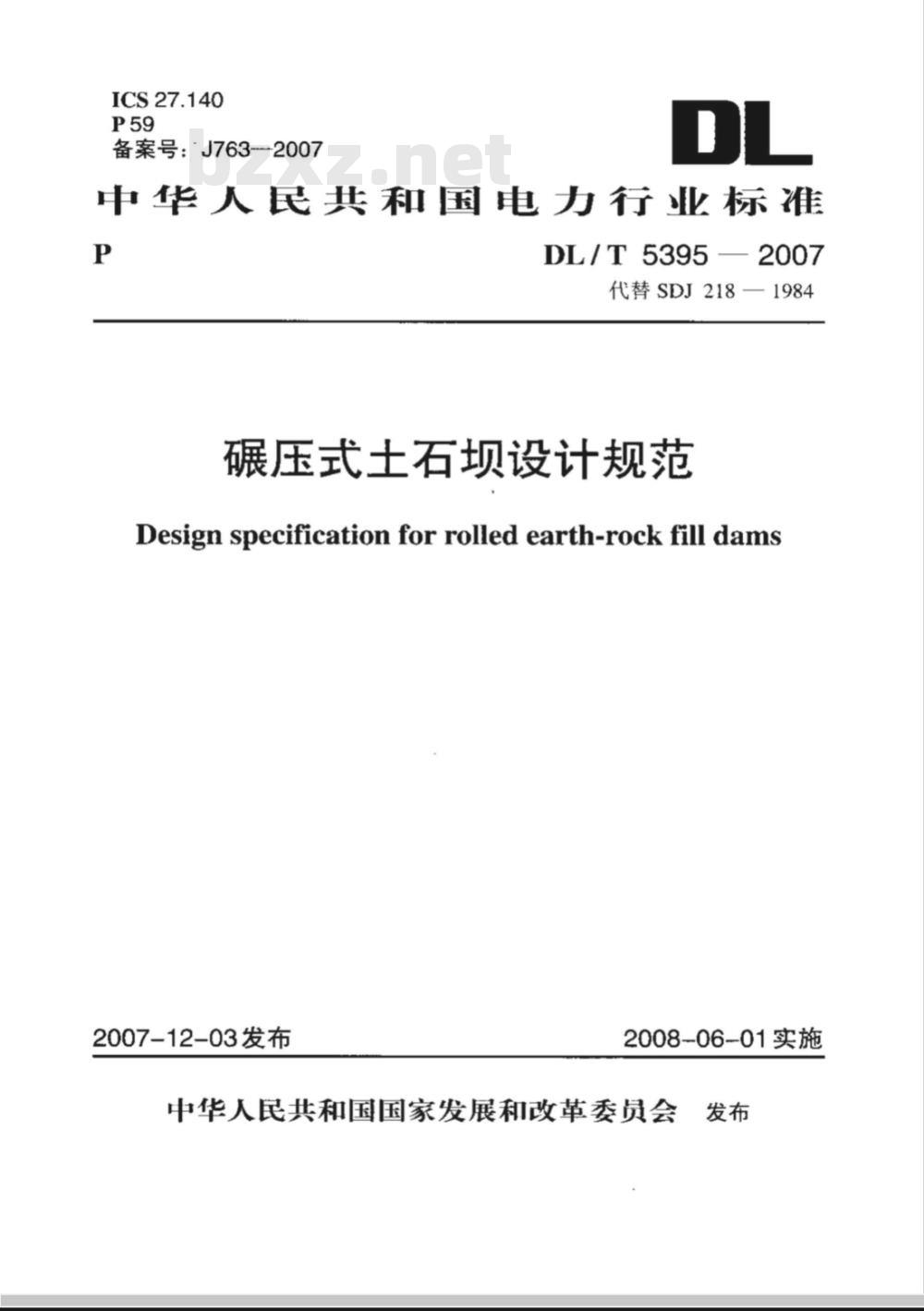

ICS27.140
备案号：J763-2007
中华人民共和国电力行业标准
DL/T5395—2007
代替SDJ218—1984
碾压式土石坝设计规范
Design specification for rolled earth-rock fill dams2007-12-03发布
2008-06-01实施
中华人民共和国国家发展和改革委员会发布

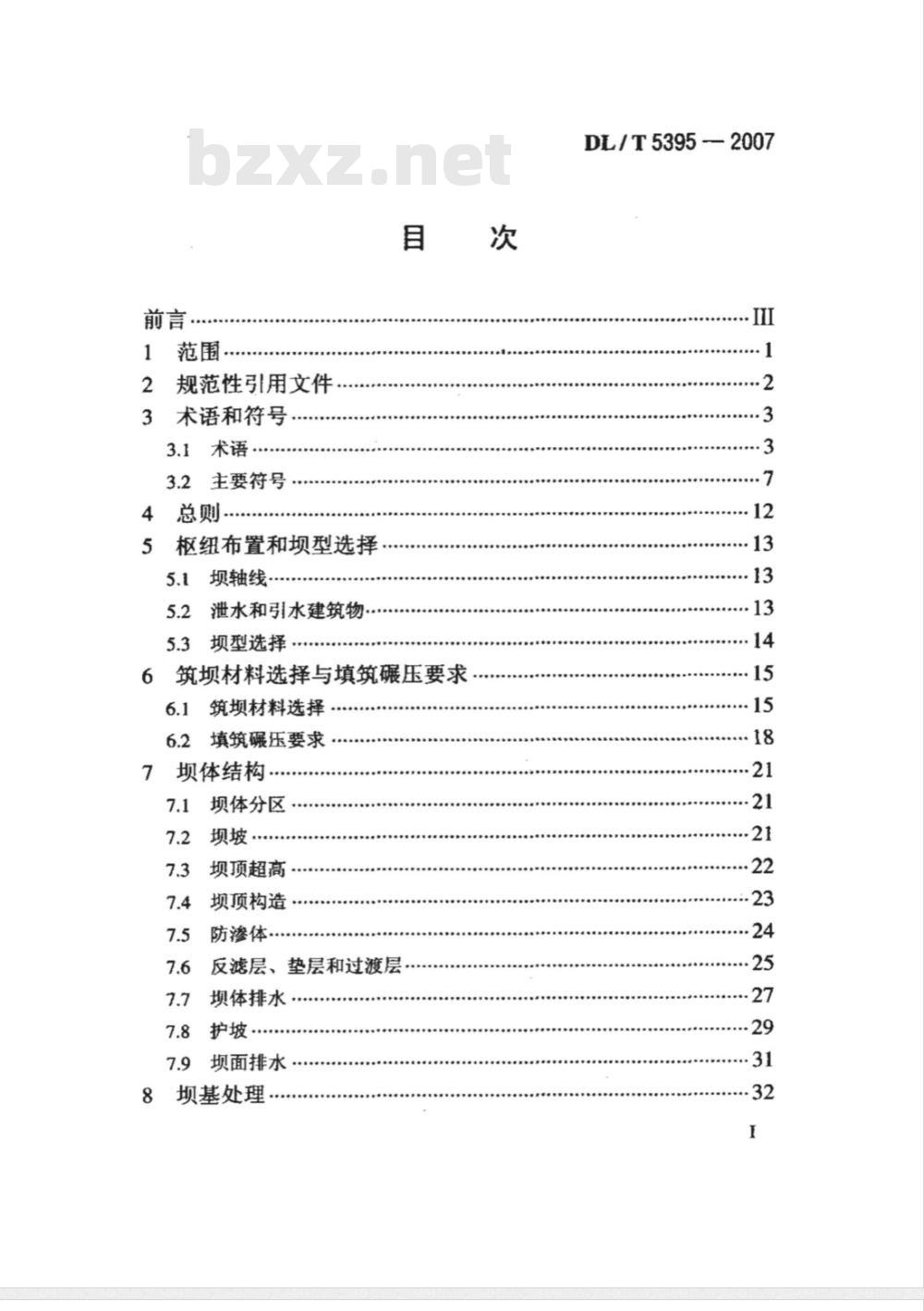

规范性引用文件
术语和符号
主要符号：
枢纽布置和坝型选择
坝轴线
泄水和引水建筑物·
坝型选择
筑坝材料选择与填筑碾压要求
筑坝材料选择
填筑碾压要求
坝体结构
坝体分区
坝坡·
坝顶超高，
坝顶构造
防渗体·
反滤层、垫层和过渡层·
坝体排水
坝面排水

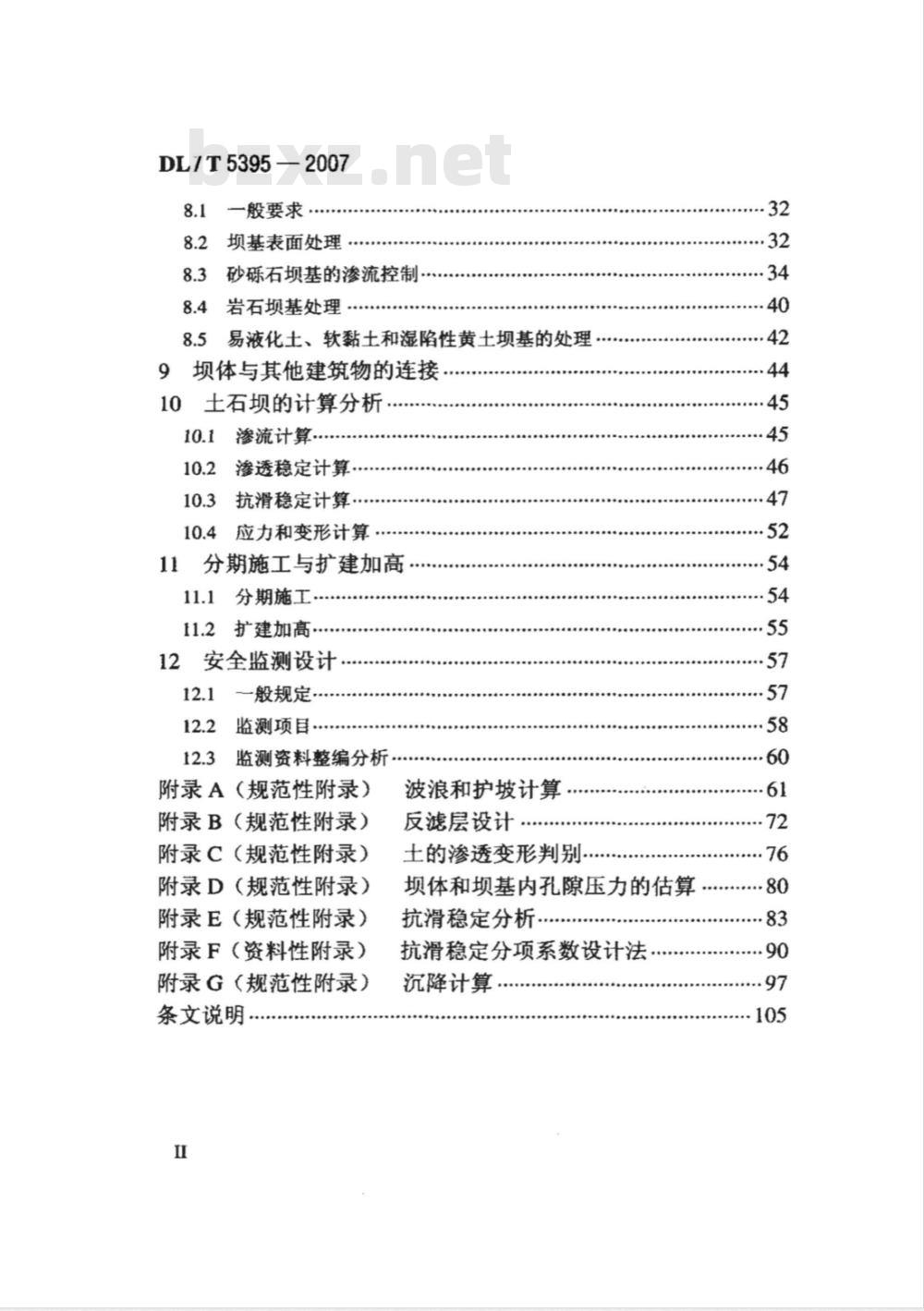

坝基处理
DL/T5395—2007
DL7T5395—2007
一般要求Www.bzxZ.net
坝基表面处理
砂砾石坝基的渗流控制·
岩石坝基处理
易液化土、软黏土和湿陷性黄土坝基的处理坝体与其他建筑物的连接
土石坝的计算分析
渗流计算
渗透稳定计算.
抗滑稳定计算，
应力和变形计算，
分期施工与扩建加高
分期施工
11.2扩建加高.
安全监测设计
一般规定
监测项目
监测资料整编分析
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
附录F（资料性附录）
附录G（规范性附录）
条文说明，
波浪和护坡计算
反滤层设计
土的渗透变形判别
坝体和坝基内孔隙压力的估算
抗滑稳定分析
抗滑稳定分项系数设计法
沉降计算
DL/T5395—2007

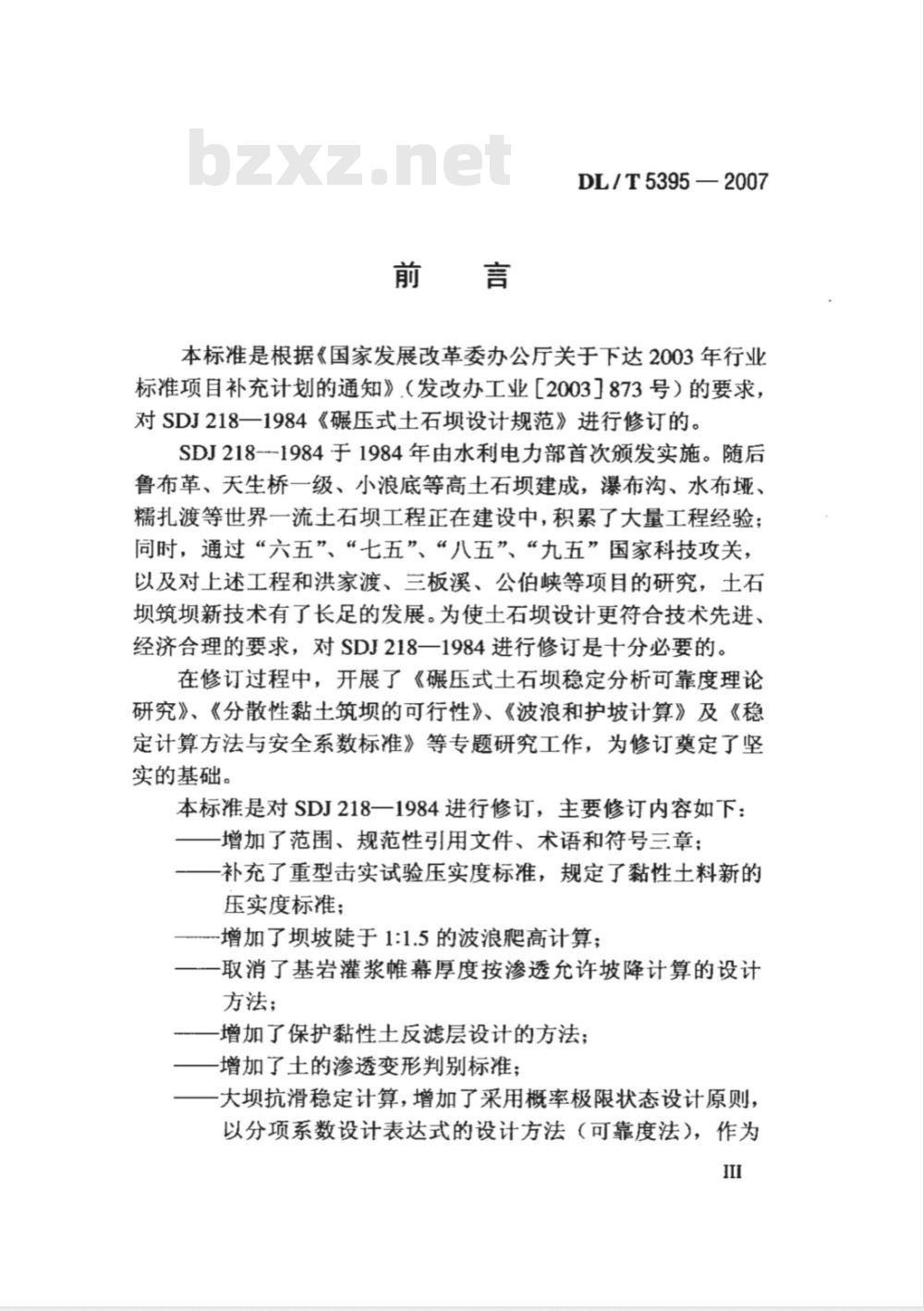

本标准是根据《国家发展改革委办公厅关于下达2003年行业标准项目补充计划的通知》（发改办工业【2003873号）的要求，对SDJ218一1984《碾压式土石坝设计规范》进行修订的。SDJ218--1984于1984年由水利电力部首次颁发实施。随后鲁布革、天生桥一级、小浪底等高土石坝建成，瀑布沟、水布、糯扎渡等世界一流土石坝工程正在建设中，积累了大量工程经验：同时，通过“六五”、“七五”、“八五”、“九五”国家科技攻关，以及对上述工程和洪家渡、三板溪、公伯峡等项目的研究，土石坝筑坝新技术有了长足的发展。为使土石坝设计更符合技术先进经济合理的要求，对SDJ218一1984进行修订是十分必要的在修订过程中，开展了《碾压式土石坝稳定分析可靠度理论研究》、《分散性黏土筑坝的可行性》、《波浪和护坡计算》及《稳定计算方法与安全系数标准》等专题研究工作，为修订奠定了坚实的基础。
本标准是对SDJ218一1984进行修订，主要修订内容如下：一增加了范围、规范性引用文件、术语和符号三章：补充了重型击实试验压实度标准，规定了黏性土料新的压实度标准：
增加了坝坡陡于1:1.5的波浪肥高计算；一取消了基岩灌浆雌幕厚度按渗透允许坡降计算的设计方法；
一增加了保护黏性土反滤层设计的方法：一增加了土的渗透变形判别标准；一大坝抗滑稳定计算，增加了采用概率极限状态设计原则，以分项系数设计表达式的设计方法（可靠度法），作为III
DL/T5395—2007
资料性附录；

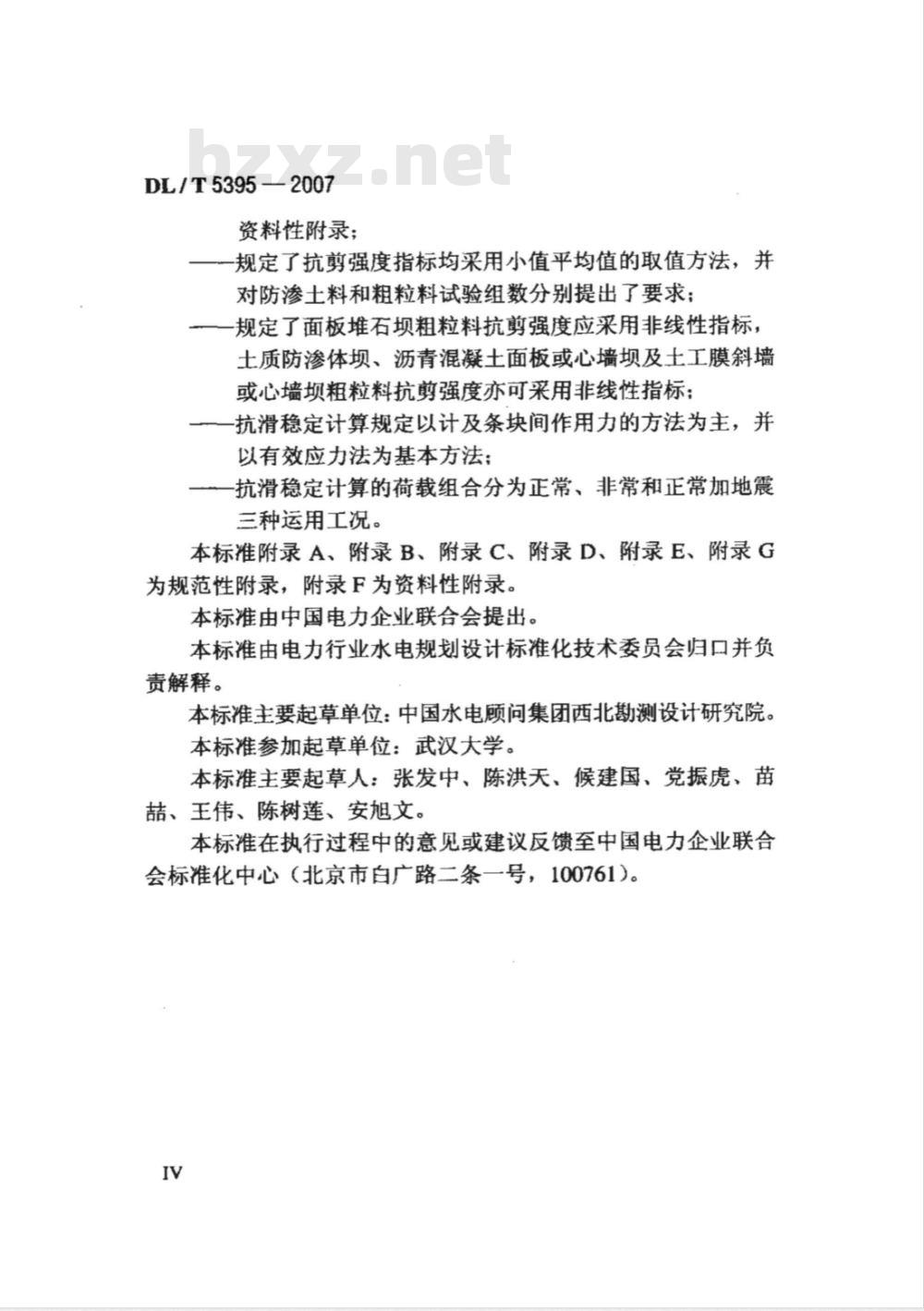

规定了抗剪强度指标均采用小值平均值的取值方法，并对防渗土料和粗粒料试验组数分别提出了要求；一规定了面板堆石坝粗粒料抗剪强度应采用非线性指标，土质防渗体坝、沥青混凝土面板或心墙坝及土工膜斜墙或心墙坝粗粒料抗剪强度亦可采用非线性指标：抗滑稳定计算规定以计及条块间作用力的方法为主，并以有效应力法为基本方法：
一抗滑稳定计算的荷载组合分为正常、非常和正常加地震三种运用工况。
本标准附录A、附录B、附录C、附录D、附录E、附录G为规范性附录，附录F为资料性附录。本标准由中国电力企业联合会提出。本标准由电力行业水电规划设计标准化技术委员会归口并负责解释。
本标准主要起草单位：中国水电顾问集团西北勘测设计研究院。本标准参加起草单位：武汉大学。本标准主要起草人：张发中、陈洪天、候建国、党振虎、苗喆、王伟、陈树莲、安旭文。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761)。IV
1范围
DL/T5395—2007
本标准规定了碾压式土石坝的设计原则、技术要求和计算方法等。
本标准适用于水电工程中1级、2级、3级坝高200m以下碾压式土石坝的设计，4级、5级碾压式土石坝可参照使用。对于200m以上的高坝应进行专门研究。DL/T5395-2007
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB50123
GB50199
GB50201
GB50287
GB50290
DL/T5016
DL/T5057
DL5073
DL5077
DL5148
DL5180
DL/T5355
DLT5356
DL/T5388
SLJ01-88
土工试验方法标准
水利水电工程结构可靠度设计统一标准防洪标准
水利水电工程地质勘察规范
土工合成材料应用技术规范
混凝土面板堆石坝设计规范
水工混凝土结构设计规范
水工建筑物抗震设计规范
水工建筑物荷载设计规范
水工建筑物水泥灌浆施工技术规范水电枢纽工程等级划分及设计安全标准水电水利工程土工试验规程
水电水利工程粗粒土试验规程
水电水利工程天然建筑材料勘察规程土石坝沥青混凝土面板和心墙设计准则3.1.1
3术语和符号
3.1术语
土石坝：earth-rockfilldam
DL/T5395—2007
用土、砂、砂砾石、卵石、块石、风化岩等当地材料填筑而成的坝。
碾压式土石坝rolledearth-rockflldam将土石料分层填筑并压实而成的土石坝。3.1.3
均质坝homogeneousearthdam
坝体断面不分防渗体和坝壳，绝大部分由一种防渗土料组成的坝。
土质防渗体分区坝zonedearthrockfildamwithimpervioussoilcore
坝体断面由土质防渗体及若干透水性不同的土石料分区构成，可分为直心墙坝、斜心墙坝、斜墙坝以及其他不同形式的士质防渗体分区坝。
非土质材料防渗体分区坝zonedearthrockfilldamwithnon-soilimperviouscore
防渗体由混凝土、沥青混凝土或土工膜（含复合土工膜）等组成，而其余部分由土石料构成的坝。防渗体在上游面的称为面板坝，在坝体中央的称为心墙坝。3
DL/T5395-—2007
坝轴线damaxis
代表坝平面位置的一根横断河谷的线，土石坝一般用坝顶中心线。
坝长damlength
坝顶两端之间沿坝轴线的长度。3.1.8
坝高damhight
土石坝的坝高是指从大坝防渗体（不含混凝土防渗墙、灌浆雄幕、截水槽等坝基防渗设施）底部或大坝轴线部位的建基面至坝顶（不含防浪墙）的高度，取其大者。3.1.9
坝顶damcrest
坝体的顶面。
坝底dambase
坝体与河床基面（除局部深槽）的接触面。3.1.11
damslope
坝体上、下游面的坡度。
钱台（马道）berm
为适应施工、观测、检修和交通的需要而在土石坝坝坡适当部位设置的具有～定宽度的平台。3.1.13
防浪墙
wavewall
为防止波浪翻越坝顶而在坝顶挡水前沿设置的墙体。3.1.14
无黏性土cohesionlesssoil
DL/T5395—2007
黏粒（粒径小于0.005mm）含量（质量）不大于3%、塑性指数不大于3、颗粒间不具有黏结力的土。3.1.15
碎（砾）石土debris（gravelly）soil粒径大于5mm颗粒的质量占总质量的20%～60%的宽级配砾类土。
膨胀土expansivesoil
富含亲水矿物并具有明显吸水膨胀与失水收缩特性的高塑性黏土。
分散性黏土dispersiveclay
在低含盐量水中（或纯净水中）离子相互的排斥力超过了相互吸引力，导致土体的颗粒分散的黏性土。3.1.18
软黏士softclay
天然含水率大，呈软塑到流塑状态，具有抗剪强度低，压缩性大，透水性小，灵敏度高的黏土。一般采用以下标准评定：液性指数lL≥0.75；无侧限抗压强度u≤50kPa；标准贯入击数N63.5≤4；灵敏度S≥4。
当≥1.0，孔隙比eo≥1.5为淤泥；当1≥1.0，1.0≤eo≤1.5为淤泥质土。3.1.19
有机质土organicsoil
含一定量有机质呈浅灰至深灰色，有臭味，压缩性高的黏土或粉土。按有机质含量g的大小可细分为有机质土（5%≤g<10%）、泥炭土（10%≤g<60%）和泥炭（g≥60%）。5
DL/T5395-2007
湿陷性黄士collapsibleioess
主要由粉粒组成，呈棕黄或黄褐色。富含可溶盐，具有大孔隙结构或垂直节理。在天然不饱和状态下有较高的抗剪强度和承载力：浸水时，其天然结构迅速破坏，在一定压力作用下发生明显的附加下沉，称黄土的湿陷性。在自重作用下发生湿陷的称自重湿陷性黄土。在外荷载作用下发生湿陷的称非自重湿陷性黄土。
红黏土laterite
石灰岩或其他熔岩经风化后形成的富含铁铝氧化物的褐红色粉土或黏土。
不连续级配土gap-graded soil
由于士中缺乏某一范围的粒径而使粒径分布曲线上至少有一个以上的粒径级的颗粒含量小于或等于3%的平缓段的土。3.1.23
喀斯特（岩溶）karst
地表水和地下水对可溶性岩石的溶蚀作用所产生的地质现象。3.1.24
硬岩hardrock
饱和无侧限抗压强度大于等于30MPa的岩石。3.1.25
软岩weakrock
饱和无侧限抗压强度小于30MPa的岩石。3.1.26
流土soilflow
在渗流作用下，局部土体表面隆起、顶穿或粗细颗粒同时浮动而流失的现象。
