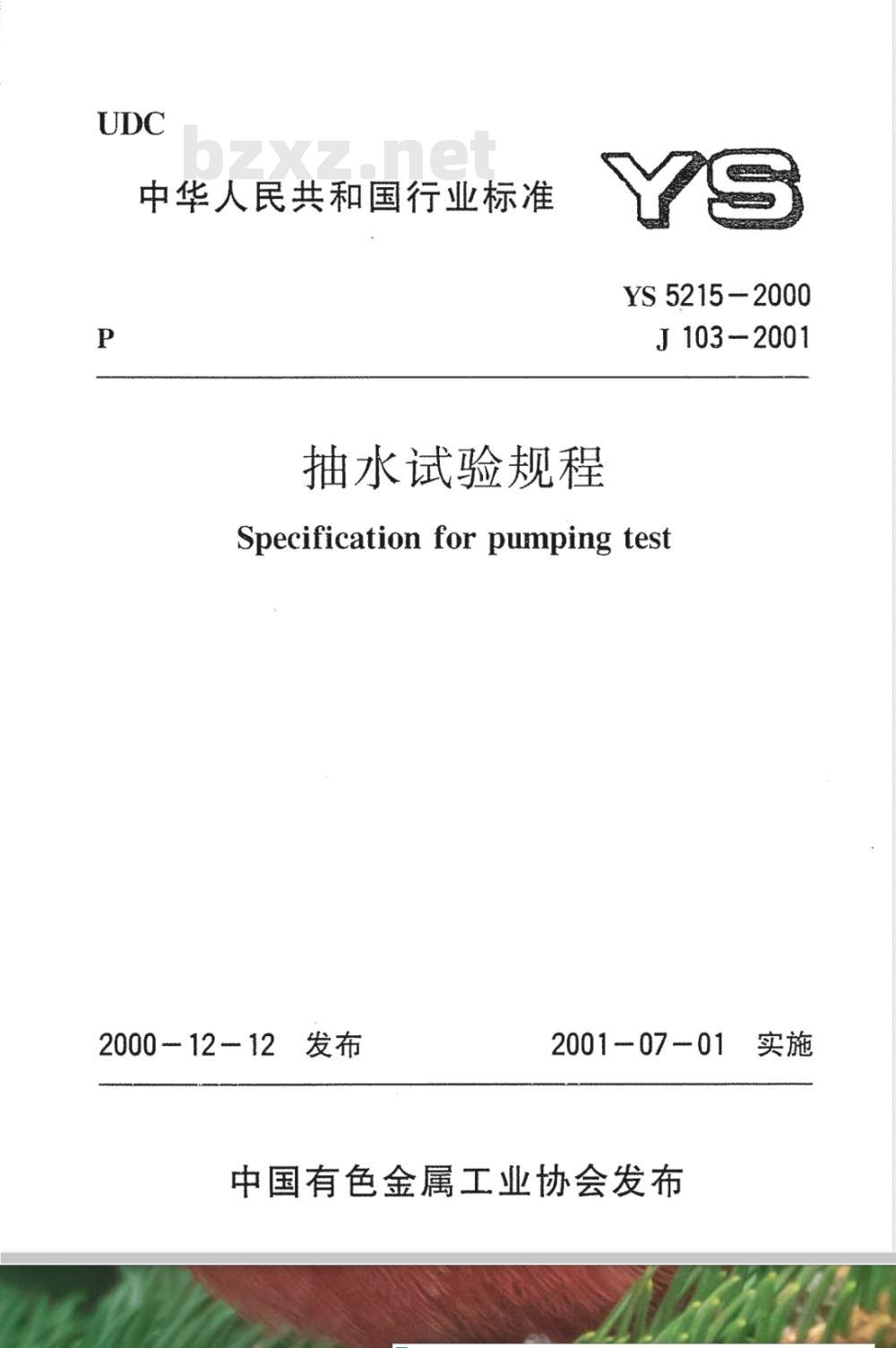

【有色金属行业标准(YS)】 抽水试验规程(附条文说明)

中华人民共和国行业标准
抽水试验规程下载标准就来标准下载网
YS5215-2000
J 103 - 2001
Specification for pumping test20001212发布
2001 -- 07 01
中国有色金属工业协会发布

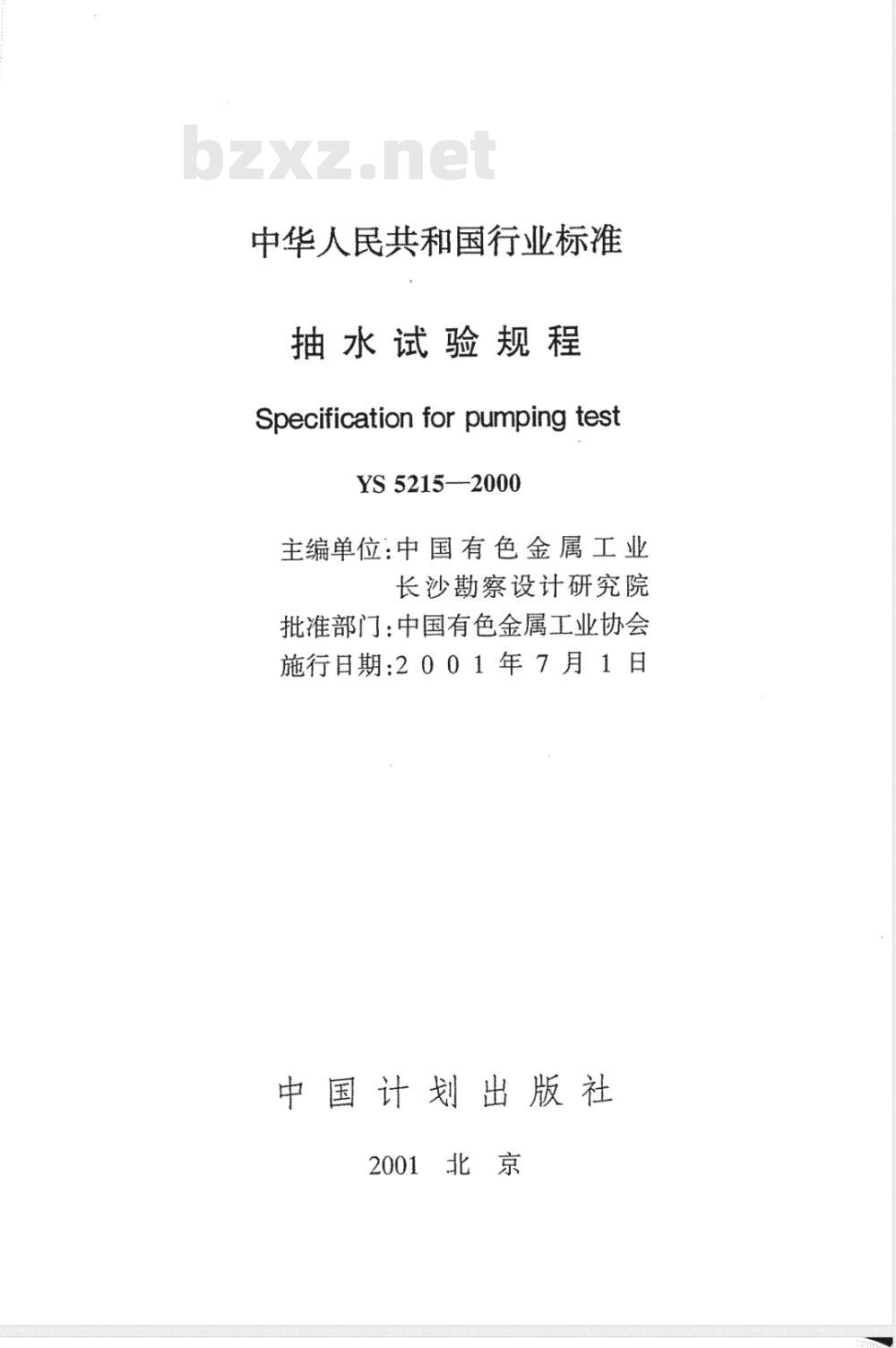

中华人民共和国行业标准
抽水试验规程
Specification for pumping testYS5215--2000
主编单位：中国有色金属工业
长沙勘察设计研究院
批准部门：中国有色金属工业协会施行日期：2001年7月1日
中国计划出版社
2001北京

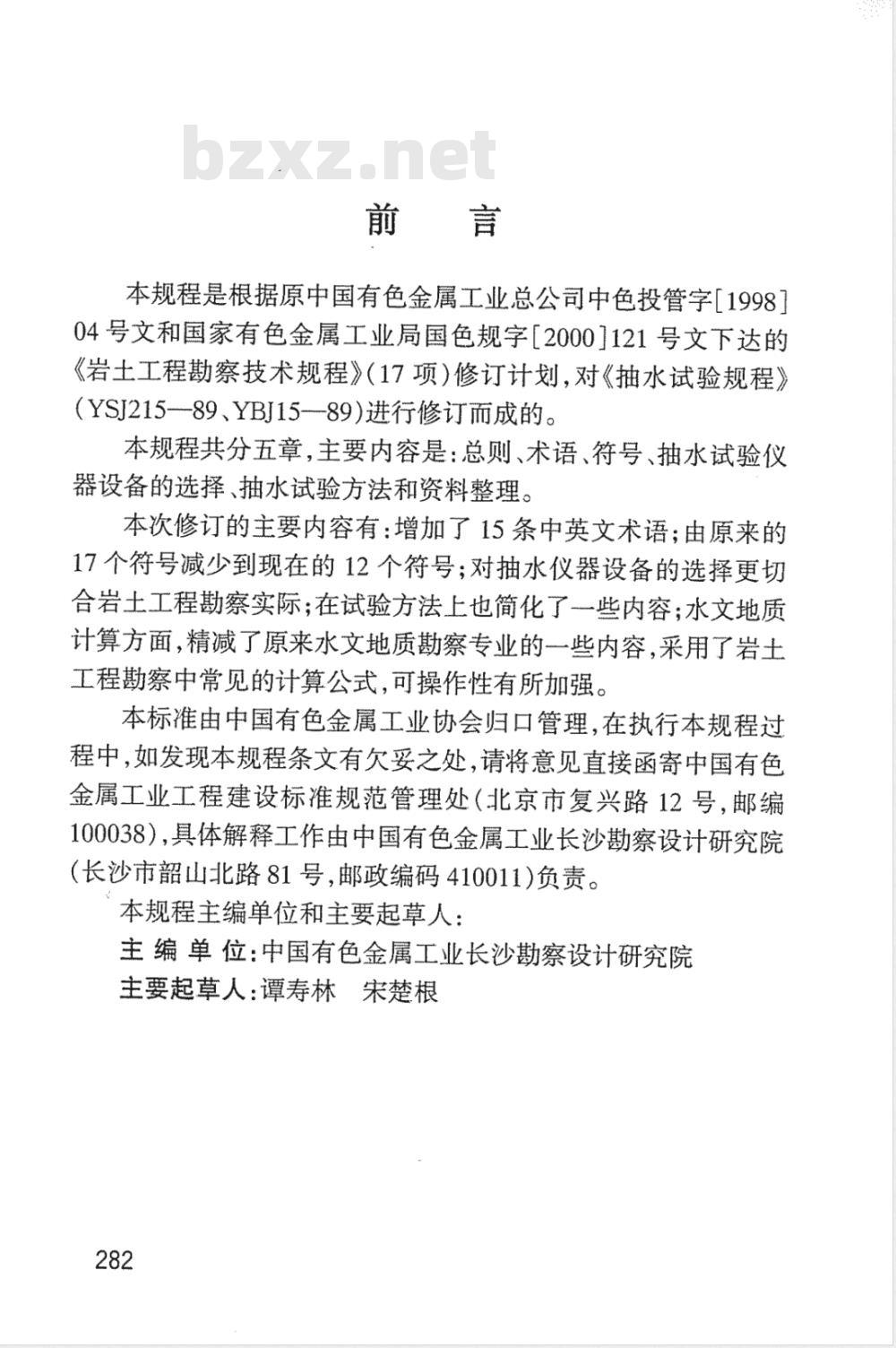

本规程是根据原中国有色金属工业总公司中色投管字［199804号文和国家有色金属工业局国色规字［2000]121号文下达的《岩土工程勘察技术规程》（17项）修订计划，对《抽水试验规程》(YSJ215-89、YBJ15--89)进行修订而成的。本规程共分五章，主要内容是：总则、术语、符号、抽水试验仪器设备的选择、抽水试验方法和资料整理。本次修订的主要内容有：增加了15条中英文术语；由原来的17个符号减少到现在的12个符号；对抽水仪器设备的选择更切合岩土工程勘察实际；在试验方法上也简化了-些内容；水文地质计算方面，精减了原来水文地质勘察专业的一些内容，采用了岩士工程勘察中常见的计算公式，可操作性有所加强。本标准由中国有色金属工业协会归口管理，在执行本规程过程中，如发现本规程条文有欠妥之处，请将意见直接函寄中国有色金属工业工程建设标准规范管理处（北京市复兴路12号，邮编100038），具体解释工作由中国有色金属工业长沙勘察设计研究院（长沙市韶山北路81号，邮政编码410011)负责。本规程主编单位和主要起草人：主编单位：中国有色金属工业长沙勘察设计研究院主要起草人：谭寿林宋楚根

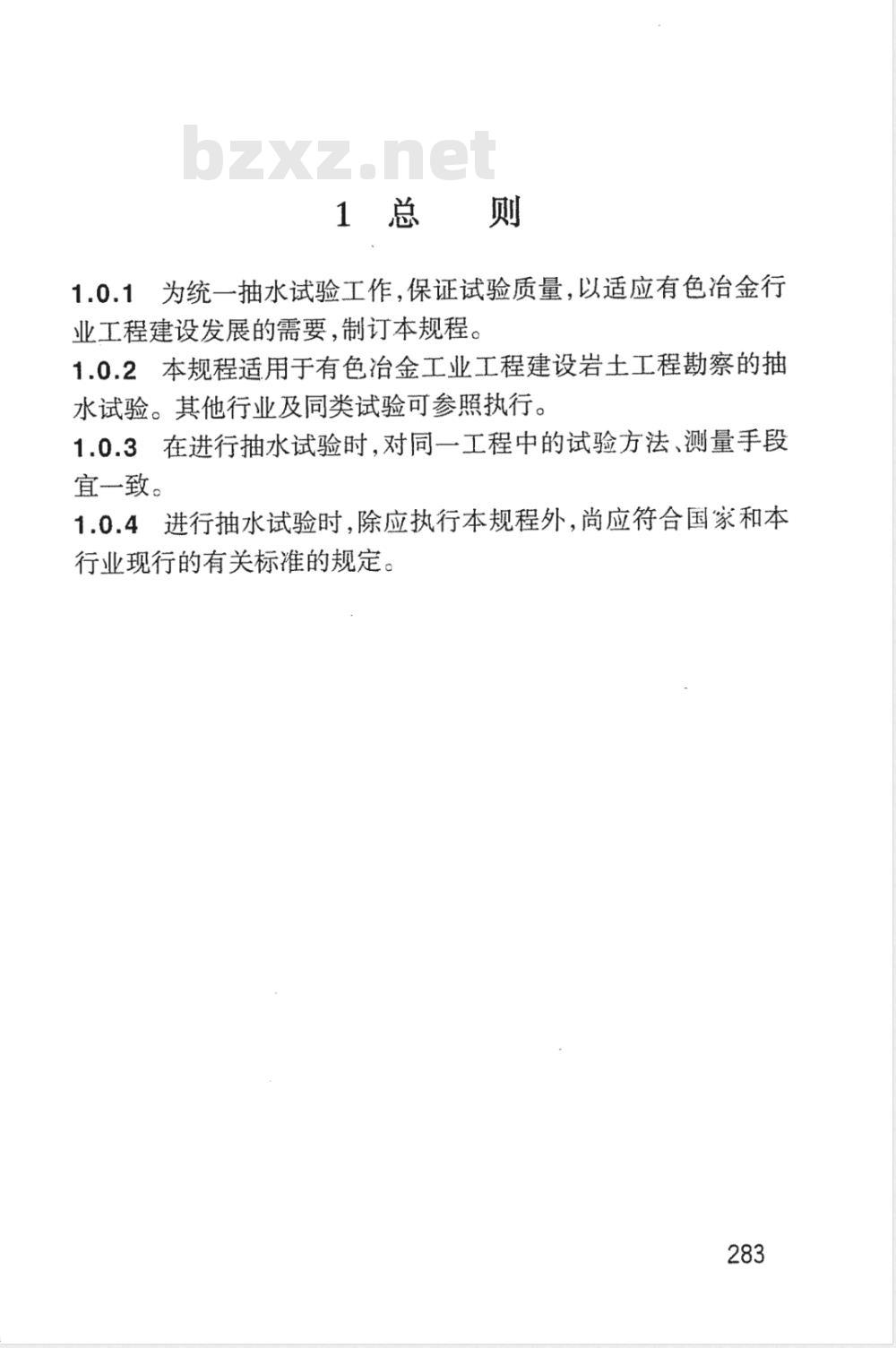

1总则
1.0.1为统一抽水试验工作，保证试验质量，以适应有色治金行业工程建设发展的需要，制订本规程。1.0.2本规程适用于有色冶金工业工程建设岩土工程勘察的抽水试验。其他行业及同类试验可参照执行。1.0.3在进行抽水试验时，对同一工程中的试验方法、测量手段宜致。
1.0.4进行抽水试验时，除应执行本规程外，尚应符合国家和本行业现行的有关标准的规定。

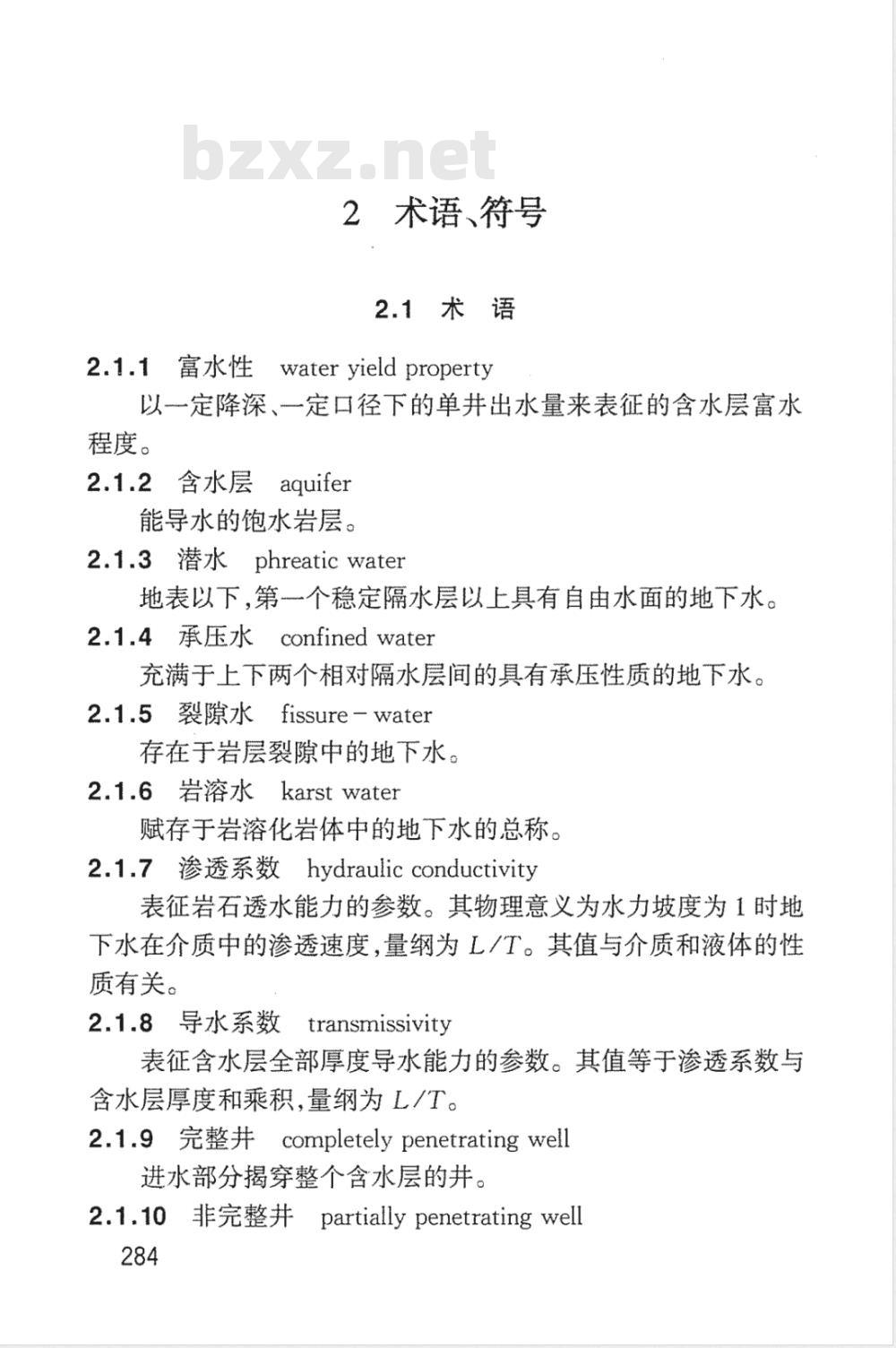

2　术语、符号　
2.1术语
2.1.1 富水性water yield property以定降深、定口径下的单井出水量来表征的含水层富水　程度。
2.1.2含水层　aquifer
能导水的饱水岩层。
2.1.3潜水phreatic water
地表以下，第个稳定隔水层以上具有自由水面的地下水。2.1.4承压水confined water
充满于上下两个相对隔水层间的具有承压性质的地下水。2.1.5裂隙水fissure-water
存在于岩层裂隙中的地下水。
2.1.6岩溶水karst water
赋存于岩溶化岩体中的地下水的总称。2.1.7渗透系数hydraulic conductivity表征岩石透水能力的参数。其物理意义为水力坡度为1时地下水在介质中的渗透速度，量纲为L/T。其值与介质和液体的性质有关。
2.1.8导水系数transmissivity
表征含水层全部厚度导水能力的参数。其值等于渗透系数与含水层厚度和乘积，量纲为L/T。2.1.9完整井completely penetrating well进水部分揭穿整个含水层的井。2.1.10 非完整井 partially penetrating well284
未揭穿整个含水层或进水部分仅揭穿部分含水层的井。2.1.11影响半径radius of influence从抽水井至降落漏斗周边的平均距离，量纲为L。2.1.12过滤器screen pipe
安装在管井中对应的含水层部位，带有滤水孔的滤水挡砂作用的管子。
2.1.13稳定流抽水试验steadyflowpumpingtest在抽水过程中，要求抽水流量和水位同时相对稳定，并有一定延续时间的抽水试验。
2.1.14非稳定流抽水试验unsteady-flowpumping test在抽水钻孔中，一般仅保持抽水量固定观测地下水变化或保持水位降深固定，观测水量和含水层中地下水水位变化的抽水试验。可分为定流量抽水试验和定降深抽水试验。2.1.15简易抽水试验　simple pumping test涉及含水量范围较小的短时间的抽水试验。2.2符号　
Q流量
—含水层渗透系数
单位涌水量
R—量
影响半径
孔（井）半径
承压含水层厚度
抽水孔（井）至观测孔的距离
S中心抽水孔（井）水位降深
S1、S观测孔水位下降值
H潜水含水层厚度
3仪器设备
3.1般规定
3.1.1在进行抽水试验前，应根据钻孔自然水位的高低、过滤器的直径以及附近钻孔或生产井的抽水资料，对需要进行抽水试验的钻孔的出水量和水位下降值作出估算。通过一定资料的分析，选用适合现场条件的抽水设备和测量仪器。3.1.2当地下水位埋藏较浅、预计动水位距地表小于8m时，宜采用低压离心泵进行抽水试验：当动水位距地表大于8m时，宜采用深井泵、深井潜水泵；当钻孔口径小、深度大、出水量大和含沙量高时，宜采用空气压缩机抽水；当钻孔出水量很小、地下水埋深大时宜采用提桶抽水。
3.2过滤器
3.2.1过滤器的选择，应根据含水层的特性，并应符合表3.2.1的有关规定。
表3.2.1过滤器类型选择表
含水层特性
裂隙基岩地层和溶洞中有大量充填物卵石、砾石
粗砂、中砂
细砂、粉质砂
过滤器的类型
圆孔过滤器或缠丝过滤器
缠丝过滤器或填砾过滤器
缠丝过滤器、填砾过滤器或包网过滤器填砾过滤器
圆孔过滤器的孔眼布置应符合表3.2.2的有关规定：表3.2.2
过滤器外径孔心纵距A孔心横距B(mm)
圆孔过滤器孔眼布置表
每周孔数：
每米穿孔数穿孔孔径d孔隙率
每米周数
n=n×n2
3.2.3缠丝过滤器宜以圆孔过滤器做骨架，外围设竖向垫筋，垫筋直径6～8mm,间距50～60mm，缠丝宜为12号或14号铁丝。过滤器缠丝间隙宜按表3.2.3选择。287
含水层分类
粉质砂
表3.2.3缠丝过滤器缠丝间隙选择表含水层标准粒径(mm）
3. 00 >d >1.00
1.00>d>0.50
0.50>d>0.25
0.25>d>0.15
0.15>d>0.10
过滤器缠丝间隙（mm）
3. 00 - 4.00
0.75~1.00
填砾过滤器，宜以缠丝过滤器为骨架，在骨架外围填砾石。3.2.4
砾石的规格和形状，应按含水层标准粒径而定。填人砾石的规格应符合表3.2.4的有关规定。
表3.2.4填砾石过滤器填砾规格表含水层
粉质砂
含水层标准粒径（mm）
3.00>d>1.00
1.00>d>0.50
0.50>d>0.25
0.25>d>0.15
0.15>d>0.10
填砾要求
粒径(mm)）
24. 00~30.00
7.50~22.00
4.00~7.50
2.00～ 4.00
1.00～2.00
0.75～1.00
度(mm）
3.2.5包网过滤器骨架结构与缠丝过滤器结构相同，选用包网的形状应根据含水层的颗粒成分确定。在砂类含水层中，应选用扁条状丝网；在卵石、砾石含水层中，应选用方格状网。包网的网眼尺寸，应根据含水层颗分结果按表3.2.6选3.2.6
网目类型
斜织网
平织网（扁条状网）
注：1.dp
包网过滤器选择表
适用地层
卵石砾石含水层
粗中细砂含水层
含水层平均粒径；
最适合的网眼直径（mm）
均质的
(2.50 ~3.00)dgp
(1.25~1. 50)dp
(1. 50~2.00)dcp
过筛质量为50%的粒径；
3.均匀的砂
4. 非均匀的砂>2。
非均质的
(3. 00 ~4.00)d 50
(1. 50 ~ 2.00)d s50
(2. 00 ~ 2. 50)d s0
水泥砾石过滤器规格及制作配比宜符合表3.2.7的要求。表3.2.7
水泥砾石过滤器规格及配比表
材料与配合比
管体长（mm）
水泥强度
等级（MPa）
灰石比
水灰比
注：①水泥与砾石灰石比为质量比，如采用强度等级为42.5MPa的水泥，水泥100kg，砾石280kg。
②水灰比为0.4，即水4kg，水泥10kg。③砾石颗粒级配，对于细砂含水层用直径2～5mm或3~6mm的石；中砂含水层，用直径7~8mm、8~10mm或7~10mm的砾石；对粗砂含水层，用直径8~10mm、10~12mm的砾石。3.2.8
矿渣水泥过滤器配料比宜符合表3.2.8的要求。289
过滤器
过滤器接口
表3.2.8矿渣水泥过滤器配料比表炉渣颗粒直径（mm）
含水层
含水层
含水层
(份）
（份）
注：炉渣与水泥的比份是按质量比；水灰比是水与水泥的质量比。3.2.9过滤器的规格尺寸宜符合下列规定：水
1过滤器的内径：松散含水层不应小于200mm;基岩含水层不应小于100mm；观测孔过滤器不应小于75mm。2直径与长度宜按式(3.2.9-1)与式(3.2.9-2)进行计算：D
元LV。
一过滤器的外径（mm)；
Q钻孔出水量(m3/h)；
L过滤器进水部分的长度（m）；V。含水层的允许渗透速度(m/d)。(3.2.9 - 1)
(3.2.9 2)
3含水层的允许渗透速度应按式(3.2.9-3)计算：Vo= 65 3
式中k—渗透系数(m/d)。
(3.2.9 - 3)
4经验系数α值的选择,宜符合表3.2.9的规定。表3.2.9经验系数α值
渗透系数（m/d）
经验系数a值
