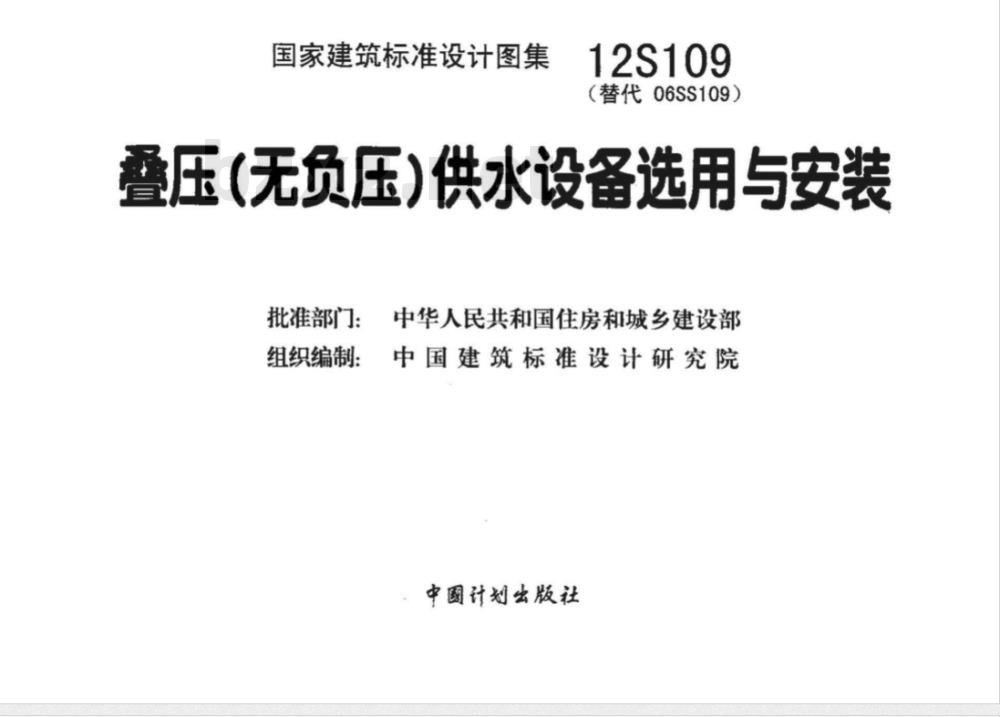

【12S109】 叠压(无负压)供水设备选用与安装

国家建筑标准设计图集
12S109
（替代06SS109）
叠压(无负压)供水设备选用与安装批准部门：
组织编制：
中华人民共和国住房和城乡建设部中国建筑标准设计研究院
中國计划出版社

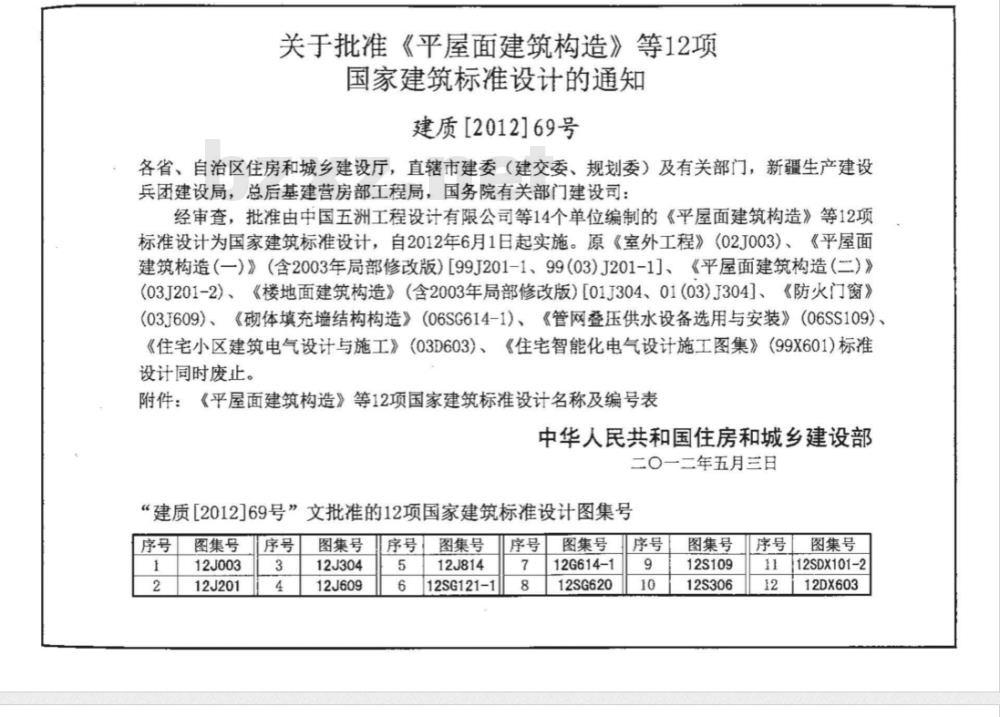

关于批准《平屋面建筑构造》等12项国家建筑标准设计的通知
建质2012]69号
各省、自治区住房和城乡建设厅，直辖市建委（建交委、规划委）及有关部门，新疆生产建设兵团建设局，总后基建营房部工程局，国务院有关部门建设司：经审查，批准由中国五洲工程设计有限公司等14个单位编制的《平屋面建筑构造》等12项标准设计为国家建筑标准设计，自2012年6月1日起实施。原《室外工程》（02J003）、《平屋面建筑构造（一）》（含2003年局部修改版)[99J201-1、99（03)J201-1]、《平屋面建筑构造（二）》（03J201-2）、《楼地面建筑构造》（含2003年局部修改版）[01J304、01（03)J304]、《防火门窗》(03J609)、《体填充墙结构构造》（06SG614-1)、《管网叠压供水设备选用与安装》（06SS109)、《住宅小区建筑电气设计与施工》（03D603）、《住宅智能化电气设计施工图集》（99X601)标准设计同时废止。
附件：《平屋面建筑构造》等12项国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二O一二年五月三日
“建质[2012]69号”文批准的12项国家建筑标准设计图集号序号
图集号
12J003
12J201
图集号
12J304
12J609
图集号
12J814
12SG121-1
图集号
12G614-1
12SG620
图集号
12S109
12S306
图集号
12SDX101-2
12DX603

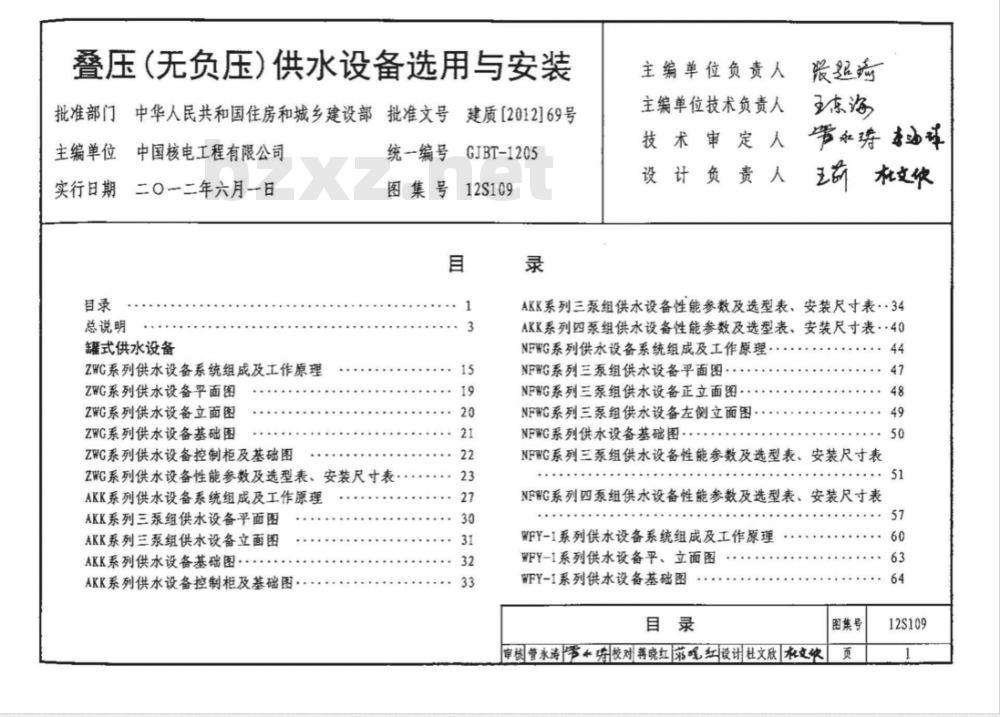

叠压（无负压）供水设备选用与安装批准部门中华人民共和国住房和城乡建设部批准文号建质[2012]69号主编单位中国核电工程有限公司实行日期二0一二年六月一日
总说明
罐式供水设备
ZWC系列供水设备系统组成及工作原理ZWG系列供水设备平面图
ZWG系列供水设备立面图
ZWG系列供水设备基础图
ZWC系列供水设备控制柜及基础图统一编号GJBT-1205
图集号12S109
ZWG系列供水设备性能参数及选型表、安装尺寸表AKK系列供水设备系统组成及工作原理AKK系列三泵组供水设备平面图
AKK系列三泵组供水设备立面图
AKK系列供水设备基础图··
AKK系列供水设备控制柜及基础图·23
主编单位负责人
主编单位技术负责人
技术审定人
设计负责
陈东海
常虹琦由祥
衣文饮
AKK系列三泵组供水设备性能参数及选型表、安装尺寸表··34AKK系列四泵组供水设备性能参数及选型表、安装尺寸表··40NFWG系列供水设备系统组成及工作原理NFWG系列三泵组供水设备平面图·NFWG系列三泵组供水设备正立面图·NFWG系列三泵组供水设备左侧立面图NFWG系列供水设备基础图，
NPWG系列三泵组供水设备性能参数及选型表、安装尺寸表NFWG系列四泵组供水设备性能参数及选型表、安装尺寸表鄂FY-1系列供水设备系统组成及工作原理WFY-1系列供水设备平、立面图
WFY-1系列供水设备基础图
审模管永涛水校对蒋晓红范哦红设计杜文欣衣支饮图集号
12S109

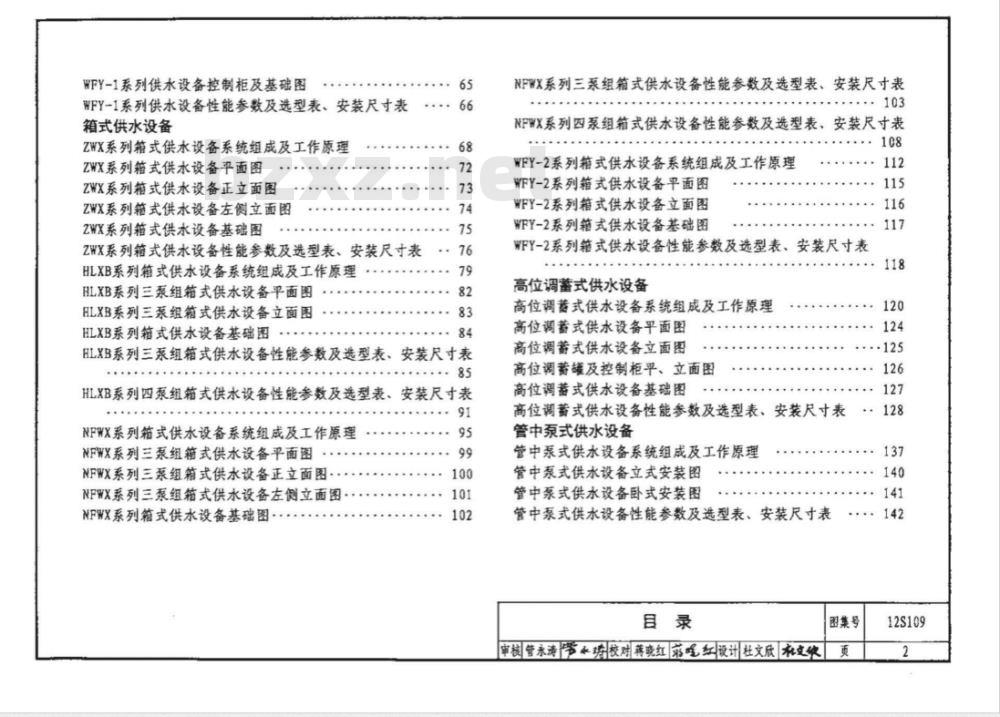

WFY-1系列供水设备控制柜及基础图WFY-1系列供水设备性能参数及选型表、安装尺寸表箱式供水设备
ZWX系列箱式供水设备系统组成及工作原理ZWX系列箱式供水设备平面图
ZWX系列箱式供水设备正立面图
ZWX系列箱式供水设备左侧立面图ZWX系列箱式供水设备基础图
ZWX系列箱式供水设备性能参数及选型表、安装尺寸表HLXB系列箱式供水设备系统组成及工作原理HLXB系列三泵组箱式供水设备平面图HLXB系列三泵组箱式供水设备立面图HLXB系列箱式供水设备基础图
HLXB系列三系组箱式供水设备性能参数及选型表、安装尺寸表85
HLXB系列四泵组箱式供水设备性能参数及选型表、安装尺寸表91
NFWX系列箱式供水设备系统组成及工作原理NFWX系列三泵组箱式供水设备平面图NFWX系列三系组箱式供水设备正立面图·
NFWX系列三泵组箱式供水设备左侧立面图·NFWX系列箱式供水设备基础图·95
NPWX系列三泵组箱式供水设备性能参数及选型表、安装尺寸表103
NFWX系列四泵组箱式供水设备性能参数及选型表、安装尺寸表：108
WFY-2系列箱式供水设备系统组成及工作原理WFY-2系列箱式供水设备平面图
WFY-2系列箱式供水设备立面图
WFY-2系列箱式供水设备基础图
WFY-2系列箱式供水设备性能参数及选型表、安装尺寸表高位调董蓄式供水设备
高位调蓄式供水设备系统组成及工作原理高位调蓄式供水设备平面图
高位调蓄式供水设备立面图
高位调蓄罐及控制柜平、立面图高位调蓄式供水设备基础图
高位调蓄式供水设备性能参数及选型表、安装尺寸表管中泵式供水设备
管中泵式供水设备系统组成及工作原理管中泵式供水设备立式安装图
管中泵式供水设备卧式安装图
管中泵式供水设备性能参数及选型表、安装尺寸表目录
审树管永涛带尔璃校对蒋晓红苏红设计杜文欣衣文112
··125
：140
图集号
12S109
编制依据

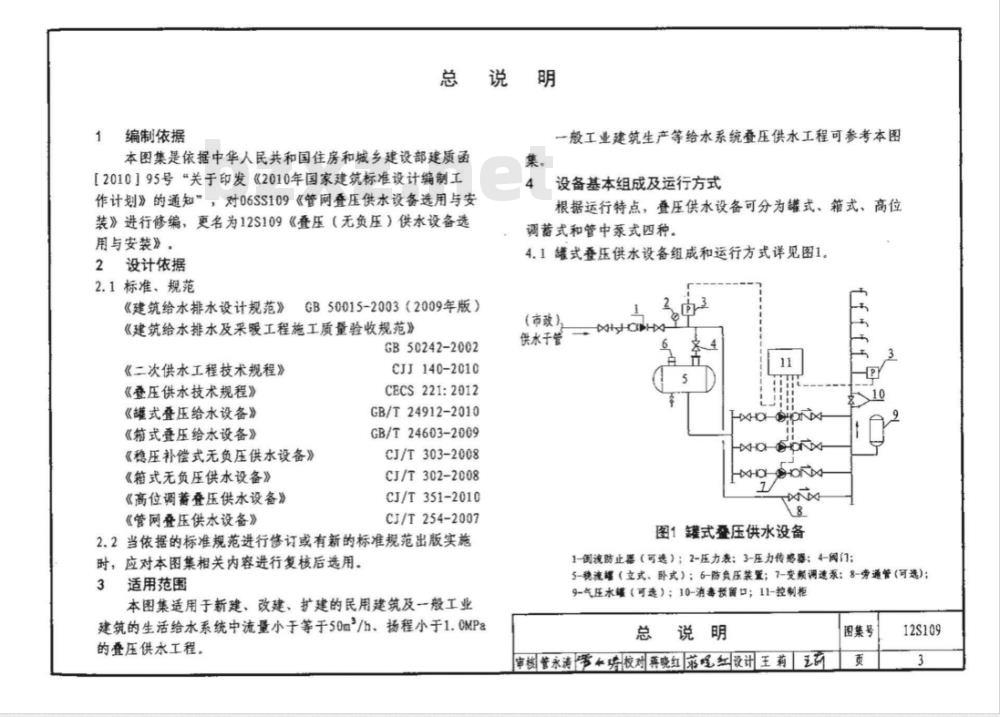

总说明
一般工业建筑生产等给水系统叠压供水工程可参考本图本图集是依据中华人民共和国住房和城乡建设部建质函【2010】95号“关于印发《2010年国家建筑标准设计编制工作计划》的通知”，对06SS109《管网叠压供水设备选用与安装》进行修编，更名为12S109《叠压（无负压）供水设备选用与安装》。
2设计依据
2.1标准、规范
《建筑给水排水设计规范》GB50015-2003（2009年版）《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
《二次借水工程技术规程》
《叠压供水技术规程》
《罐式叠压给水设备》
《箱式叠压给水设备》
《稳压补偿式无负压供水设备》《箱式无负压供水设备》
《高位调蓄叠压供水设备》
《管网叠压供水设备》
CJJ140-2010
CECS221:2012
GB/T24912-2010
GB/T24603-2009
CJ/T303-2008
CJ/T302-2008
CJ/T 351-2010
CJ/T254-2007
2.2当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用。适用范围
本图集适用于新建、改建、扩建的民用建筑及一般工业建筑的生活给水系统中流量小于等于50m/h、扬程小于1.0MPa的叠压供水工程。
设备基本组成及运行方式
根据运行特点，叠压供水设备可分为罐式、箱式、高位调蓄式和管中泵式四种。
4.1罐式叠压供水设备组成和运行方式详见图1。2
（市政）
供水于管
图1罐式叠压供水设备
1-倒流防止器（可选）；2-压力表：3-压力传感器：4-阅门；5-稳流罐（立式、卧式）：6-防负压装置；7-变频调速泵：8-旁通管（可选）；9-气压水罐（可选）：10-消毒预留口；11-控制柜总
审树管永涛带加校对蒋晓红范暖红设计王菊玉列图集号
12S109
4.2箱式叠压供水设备组成和运行方式详见图2.2
(市政)
供水干管
HXHOHS
图2箱式叠压供水设备
1-创流防止器（可选）：2-压力表：3-压力传感募；4-阅门；5-稳流罐：6-防负压装置（也可和控制系统不联债）：7-不锈钢水箱：8-空气净化装置；9-增压装置（可选）：10-变额调速系；11-旁通管（可选）：12-气压水罐（可造）：13-消者接口：14-控制柜4.3高位调蓄式叠压供水设备组成和运行方式详见图38
(市政）
供水干管
图3高位调蓄式叠压供水设备
1-例流防止要（可选）；2-压力表；3-压力传感器；4-流量控制器；5-稳流罐；6-防负压装置：7-工频系或交额调速泵：8-电动阅：9-高位水箱；10-液位传感器；11-消毒接口；12-控制柜
4.4管中泵式叠压供水设备组成和运行方式详见图412
(市政）
供水于管
图4管中泵式叠压供水设备
1-创流防止器（可选）：2-压力表；3-压力传感器；4-阅门；5-变额调速泵；6-防负压装置；7-旁通管（可选）：8-气压水罐（可选）；9-控制柜4.5叠压供水设备应有可靠的保证供水管网水压不低于设定压力值的控制系统，且不得人为随意关闭。4.6四种叠压供水设备模式的特点及适用条件详见本图集第5、6页表1。
审核管永涛水校对蒋晓红范螺红设计王莉药图集号
12S109
供水模式
适用条件
缝式叠压供水设备
主要由稳流罐、变额调速泵
组、气压水罐、变频控制柜
管道、阀门及仪表组成。是
叠压供水设备的基本形式。
表1四种叠压供水设备模式的特点及适用条件箱式叠压供水设备
主要由稳流罐、低位水箱、增压装置、变频调速泵组、变频控制柜、管道、阀门及仪表组成。低位水箱在用水高峰时可补充供水管网水量不足，满足用户用水需要。
(1)适用于供水保证率要求较高的用户；供水流量充足，但压力不能满
足用户水压要求的场所。
(2)适用于短时停水或压力过低场所。注：箱式供水的工况为：a.市政供水充足时，由稳流域供水；b。市政供水不足时，由稳流错和低位水箱供水；c.市政无法供水时，由低位水箱供水：d.水箱储水时间不宜超过12h。需定时循环。
高位调蓄式叠压供水设备
主要由稳流罐、流量控制器、
高位水箱、工或变额调速
泵组、控制柜、管道、阀门
及仪表组成。高位水箱可调
节流量和稳定压力。
(1)适用于有瞬时大流量用水
工况的用户；
(2)适用于用水压力要求稳定
的场所；
(3)当供水管道、设备电源、
设备机械等故障时，可利
用高位水箱保持短时正常
供水。
管中泵式叠压供水设备
主要由变频调速泵组、变
频控制柜、管道、阀门及
仪表组成。设备体积小，
节约用房。
(1)适用于供水流量充足，
但压力不能满足用户水
压要求的场所；
(2)适用于站房面积小的场
(3)适用于对防噪声有较高
要求的场所。
图集号
审树管永涛暖红瑞校对荐晓红范嘎红设计王莉玉奇页
12S109
北京威派格
科技发展有
限公司
《稳压补偿
式无负压供
水设备》
CJ/T303-
设备额定流
扬程24~40m/h；
及流设备额定扬
量范程：
第15~26页
罐式叠压供水设备
上海能猫机
械（集团）
有限公司
《罐式叠压
给水设备》
GB/T24912
设备流量：
16~45m2/hz
设备扬程：
第27~43页
南方泵业股
份有限公司
《无负压变
频恒压供水
设备》
Q/HNB012-
设备额定流
4~48m2/h;
设备额定扬
第44~59页
山东正浩给
水设备科技
有限公司
《WFY节能型
无负压（无
吸程）智能
不锈钢给水
设备》
Q/LZH001-
设备流量：
续表1
箱式叠压供水设备
北京威派格
科技发展有
限公司
《箱式无负
压供水设备》
CJ/T302-
设备额定流
10~48m2/h
设备扬程：
第60~67页
24~40m2/h
设备额定扬
第68~78页
上海熊猫机
械（集团）
有限公司
《箱式叠压
给水设备》
GB/T24603
设备流量：
16~45m2/h
设备扬程：
南方泵业股
份有限公司
《无负压变
频恒压供水
设备》
Q/HNB012-
山东正浩给
水设备科技
有限公司
《WFY节能型
无负压（无
吸程）智能
不锈钢给水
设备》
Q/LZH001-
设备额定流
16~48m2/h
设备额定扬
设备流量：
10~48m/h;
设备扬程：
高位调蓄式
叠压供水设备
北京威派格科技
发展有限公司
《高位调蓄叠压
供水设备》
CJ/T351-2010
设备额定流量：
4~45m3/h;
设备额定扬程：
0.23~0.94MPa
第95~111页第112~119页
第79~94页
第120~136页
注：本图集将系列产品标称流量（扬程）均定在水泵高效点的称为设备额定流量（扬程）：不完全定在水泵高效点的称为设备流量（扬程）总说明
审树管永涛学校对蒋晚红范吹红设计王莉主药管中泵式
叠压供水设备
青岛效能技术设
备工程有限公司
《管网叠压供水
设备》
CJ/T254-2007
设备流量：
3~50m3/h;
设备程：
0. 15 ~ 0. 99MPa
第137~144页
12S109
5设备选用注意事项
5.1生活给水系统采用叠压供水方式，应经当地供水部门间意。
5.2在定时供水：供水总量不能满足用水需求；供水管网可利用的水头过低、压力波动大、管径偏小及供水部门认为不适用的区域不得采用叠压供水。5.3研究、制造、加工、贮存有毒物质、药品等危险化学物质的工厂、科研所、仓库等场所；不允许停水的用户不得采用叠压供水。
5.4对用水过于集中、瞬间用水量过大或供水保证率要求较高的用户，采用叠压供水时，应采取有效的调蓄措施，5.5在市政供水范围内，系统允许的最大设计水量和审政供水于管最低设定压力应由供水部门确定：在自备水源供水的范围内，上述参数应由供水部门或设计人员经技术经济比较后计算确定
5.6壹压供水设备进水管的管径宜比供水管至少小两级或两级以上。
5.7设计流量确定
5.7.1单栋建筑：
1）无高位水箱时，设计流量应按设计秒流量确定；2）有高位水箱时，设计流量应按最大小时流量确定，5.7.2居住小区的设计流量应按《建筑给水排水设计规范》GB50015-2003（2009年版）中第3.6.1条确定。5.7.3不间用水性质的建筑共用同一叠压供水系统时，设计流量应按《建筑给水排水设计规范》GB50015-2003（2009年版）有关规定确定。
5.7.4当地有给水设计流量实测数据时，可按其确定系统的给水设计流量。
5.8设计压力确定
5.8.1叠压供水设备的设计压力应满足系统最不利的配水点水压要求。
5.8.2叠压供水设备的设计扬程应为最不利点的供水所需压力减去最小可利用水压。
5.8.3叠压供水系统进口处最小可利用水压应经计算确定，不应低于当地供水企业核定的、能够确保系统接入点周边其他建筑用水的最小服务水压，
5.8.4叠压供水系统管道的沿程和局部水头损失计算，应按《建筑给水排水设计规范》GB50015-2003（2009年版）第3.6节确定。
5.9叠压供水设备的水泵直接从供水管网吸水时，计算水泵扬程应考虑利用供水管网的最小可利用的设定水压，并以供水管网的最大可利用水压校核水泵的效率和超载情况。5.10当供水管网水压变化较小时，叠压供水设备的水泵选型应使给水设计流量等于水泵商效区最大出水量；当供水管网水压变化较大时，水泵选型应使水泵在额定转速时的工况点位于水泵的高效区范围偏向内侧，Www.bzxZ.net
总说明
审核管永涛学永喷校对蒋晓红范哦红设计王莉玉节图集号
12S109
5.11对叠压供水设备进水管的过水能力应进行核算，其流速不宜大于1.2m/s。
5.12水泵应在高效区工作。变额工作泵不应少于2台，且应设置至少1台备用泵。
5.13当设置稳流罐时，稳流罐的容积不应小于1min（有特殊要求时，可增大）设计流量；当设置低位水箱时，水箱的有效容积应为1~2h最大小时流量；当设置高位水箱时，水箱的调节容积不宜小于0.5h最大小时流量.水箱储水的停留时间不应大于12h，当停留时间大于12h时，应有强制循环控制功能并应设置持续消毒设备。稳流继、高位水箱和低位水箱应采用耐房蚀材质。
5.14为满足晚间小流量或零流量供水要求，而不启动主泵时，宜采用气压水罐调节的叠压供水设备，或设置小流量水泵晚间供水。
5.15箱式叠压供水设备可设置增压泵，其流量宜与主泵组相同；合数宜与主泵数量相同，与主泵串联运行。当水泵高效区较宽时、也可不设增压泵。5.16设备工作状态应有明显的显示。5.17保护功能：设备应有供水管网至最低设定压力时停机（或减速运行）、水泵交替运行和自动切换、无故障长时间运行功能、并可根据用户需要具有实现远程及无线监控、远程网络监控等功能。
5.18设备的电机及电气部分应符合电气专业的有关要求。5.19变频恒压供水压力控制精度应小于或等于0.02MPa。5.20如需超出图中所列流量、扬程以外的设备，请咨询厂家。
6选用例题
6.1例题1
6.1.1工程条件
某居住小区，有十八层高层住宅5栋，共有住户540户，每户有一厨一卫，卫生器具给水当量为4.5，每户人口以3.5人计，用水定额取235L/（人·d），小时变化系数取2.5。假设绿化、空调用水、未预见水量为0。
楼内层高2.8m，楼顶有消防水箱需由生活加压泵补水，消防水箱箱底距最高居住层消火栓栓口7m，水箱内水深1.8m，居民楼室内外高差1.2m。给水加压泵房位于楼外地面上，泵房地面比室外地面高0.15m。
市政给水管供水水压P市政min=0.18MPa、P市政max=0.3MPa。市政接管点与水泵房之间的管段长度L-100m，管径DN100。接管点地面标高与小区室外地面相同，市政给水管管径DN400，市政给水管埋深1.5m。给水泵房引入管采用DN100的钢管，生活给水系统采用集中分区供水，二层及二层以下为低区，由市政供水：3~10层为中区，11~18层为高区，由设在小区给水加压泵房内的两套叠压供水设备分别供水。6.1.2据此设计确定叠压给水设备的参数及规格。6.1.3计算用户的设计流量qg
每户以3.5人计，用水定额取235L/（人·d），小时变化系总说明
审核管永涛永旁校对蒋晓红茄嘎红设计王莉药图集号
12S109
数取2.5，根据《建筑给水排水设计规范》GB50015-2003(2009年版）表3.6.1，流量计算分界服务人数为6300人，面根据已知条件计算出每套供水设备实际服务人数为840人，则设计流量按设计秒流量计算。
根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数，按下式计算出最大用水时卫生器具给水当量平均出流概率：U。=
100qLm-Ks
0.2·N;·T·3600
式中：U。一生活给水管道最大用水时卫生器具给水当量平均出流概率(%)；
qt一最高用水日的用水定额（L/（人·d））；m-每户用水人数；
Kh一小时变化系数；
Ng一每户设置的卫生器具给水当量数：T一用水时间（h），为24h；
0.2一个卫生器具给水当量的定额流量(L/s)。计算结果：U。=0.0264
根据计算管段上的卫生器具给水当量总数，按下式计算出该管段的卫生器具给水当量的同时出流概率：U=100
1+ αe - (N, 1) 0. 49
式中：U一计算管段的卫生器具给水当量同时出流概率（%）：N，计算管段上的给水当量总数；α。一对应于不同U。的系数。
计算结果（中、高区流量计算结果相同）：α。=0.01635
Ng=1080
根据计算管段上的卫生器具给水当量同时出流概率，按下式计算得计算管段的设计秒流量：9,0.2.UN,
式中：9：计算管网的设计秒流量（L/s）。计算结果：
中（高）区生活用水设计流量：q=0.2U-N,=9.87L/s=35.5m3/h.
6.1.4计算市政给水管供水至水泵进口处剩余压力Pi：Pi=Pa-[P+Po+Pr+0.0098·(hr1+hjl+△H1)】式中：Pi一水泵进口处压力（MPa）；P一市政给水管网接点处的水压（MPa）：P一水表的局部阻力损失（MPa）；Pb一倒流防止器的局部阻力损失（MPa）：Pr一管道过滤器的局部阻力损失（MPa）：hr1一市政给水管至水泵进口处的沿程阻力损失（m）；hj一除水表、倒流防止器、管道过滤器外，管道的局部阻力损失（m）；
△B1一市政给水管与水泵进口处的高程差（m）。图集号
总说明
审核管永涛带永明校对蒋晓红莱暖红设计王莉玉车12S109
