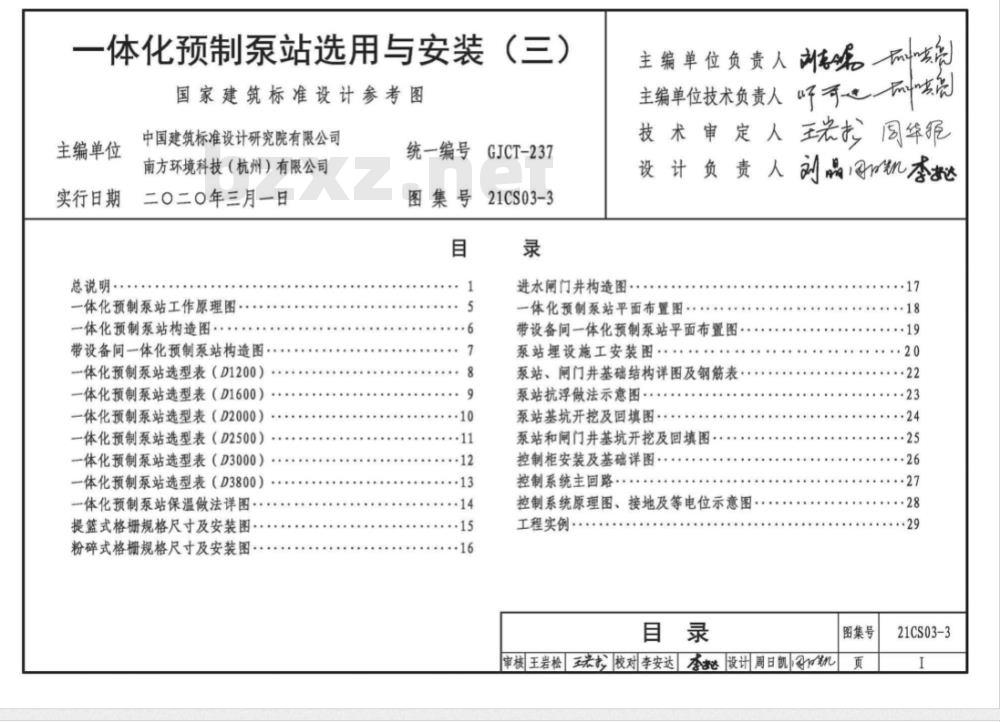

【21CS03-3】 一体化预制泵站选用与安装（三）

一体化预制泵站选用与安装
(三)）
国家建筑标准设计参考图
主编单位
实行日期
总说明·
中国建筑标准设计研究院有限公司南方环境科技（杭州）有限公司二0二〇年三月一日
一体化预制泵站工作原理图
一体化预制泵站构造图·
带设备间一体化预制泵站构造图，一体化预制泵站选型表（D1200）一体化预制泵站选型表（D1600）一体化预制泵站选型表（D2000）一体化预制泵站选型表（D2500）一体化预制泵站选型表（D3000）一体化预制泵站选型表（D3800）一体化预制泵站保温做法详图·提篮式格栅规格尺寸及安装图：.
粉碎式格栅规格尺寸及安装图·统一编号
图集号
GJCT-237
21CS03-3
进水闸门井构造图，
主编单位负责人一咳
主编单位技术负责人“可咳
技术审定人瑞托园华疮
设 计负责人刘晶m机李挞
一体化预制泵站平面布置图：
带设备间一体化预制泵站平面布置图泵站埋设施工安装图：
泵站、闸门井基础结构详图及钢筋表：泵站抗浮做法示意图·
泵站基坑开挖及回填图
泵站和闸门井基坑开挖及回填图控制柜安装及基础详图·
控制系统主回路·
控制系统原理图、接地及等电位示意图工程实例
审核王岩松珠校对李安达查挞设计周日凯图集号
··23
··26
21CS03-3

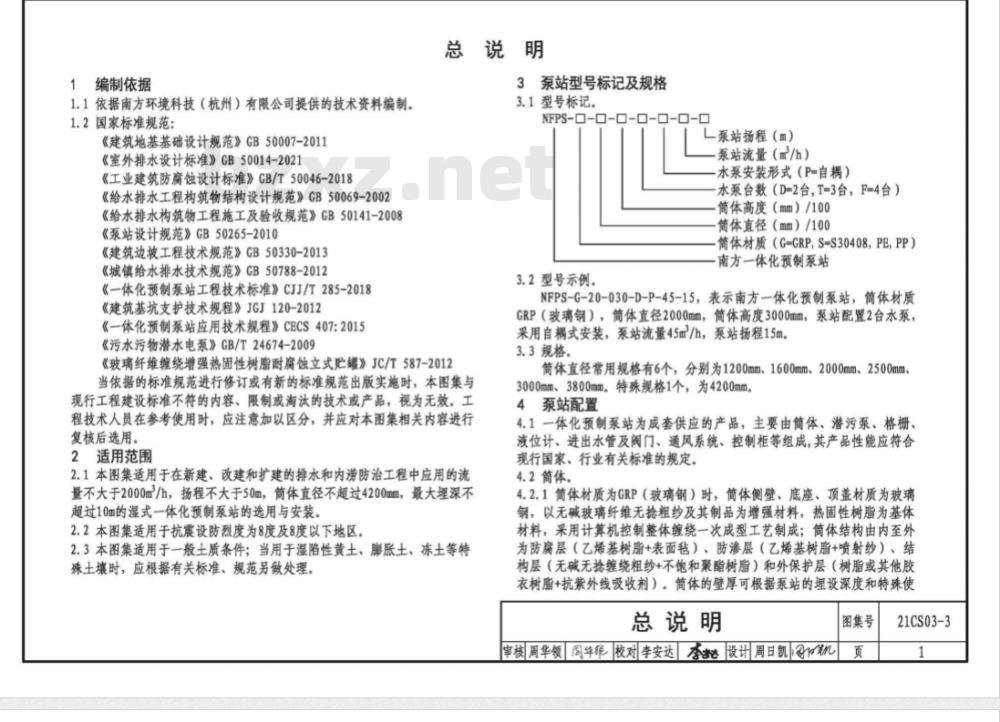

1编制依据
1.1依据南方环境科技（杭州）有限公司提供的技术资料编制。1.2国家标准规范：
《建筑地基基础设计规范》GB50007-2011《室外排水设计标准》GB50014-2021《工业建筑防腐蚀设计标准》GB/T50046-2018《给水排水工程构筑物结构设计规范》GB50069-2002《给水排水构筑物工程施工及验收规范》GB50141-2008《泵站设计规苑》GB50265-2010《建筑边坡工程技术规范》GB50330-2013《城镇给水排水技术规范》GB50788-2012《一体化预制泵站工程技术标准》CJ/T285-2018《建筑基坑支护技术规程》JGJ120-2012《-体化预制泵站应用技术规程》CECS407:2015《污水污物潜水电泵》GB/T24674-2009总说明
3泵站型号标记及规格
3.1型号标记。
NFPS-□-口-口-口□-□-□
泵站扬程（m）
泵站流量（㎡/h）
水泵安装形式（P-自揭）
水泵台数（D=2台，T=3台，F=4台）筒体高度（mm）/100
简体直径（mm）/100
简体材质（G=GRP，S=S30408，PE，PP）南方一体化预制泵站
3.2型号示例。
NFPS-G-20-030-D-P-45-15，表示南方体化预制泵站，简体材质GRP（玻璃钢），筒体直径2000mm，筒体高度3000mm，泵站配置2合水泵，采用自揭式安装，泵站流量45m/h，泵站扬程15m。《玻璃纤维缝绕增强热固性树脂耐腐蚀立式贮罐》JC/T587-2012当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或海汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
2适用范围
2.1本图集适用于在新建、改建和扩建的排水和内涝防治工程中应用的流量不大于2000m/h，扬程不大于50m，简体直径不超过4200mm，最大埋深不超过10m的湿式体化预制泵站的选用与安装。2.2本图集适用于抗震设防烈度为8度及8度以下地区，2.3本图集适用于一般土质条件；当用于湿陷性黄土、膨胀土、冻土等特殊土壤时，应根据有关标准、规范另做处理，3.3规格。
筒体直径常用规格有6个，分别为1200mm、1600mm、2000mm、2500mm、3000mm、3800mm。特殊规格1个，为4200mm。4泵站配置
4.1一体化预制泵站为成套供应的产品，主要由筒体、潜污泵、格栅、液位计、进出水管及阀门、通风系统、控制柜等组成，其产品性能应符合现行国家、行业有关标准的规定。4.2筒体。
4.2.1筒体材质为GRP（玻璃钢）时，筒体侧壁、底座、顶盖材质为玻璃钢，以无碱玻璃纤维无抢粗纱及其制品为增强材料，热固性树脂为基体材料，采用计算机控制整体缠绕一次成型工艺制成；筒体结构由内至外为防腐层（乙烯基树脂+表面毡）、防渗层（乙烯基树脂+喷射纱）、结构层（无碱无抢继绕粗纱+不饱和聚酯树脂）和外保护层（树脂或其他胶衣树脂+抗紫外线吸收剂）。简体的壁厚可根据泵站的埋设深度和特殊使总说明
审核周华领圆华罪校对李安达李秘设计周日凯图集号
21CS03-3

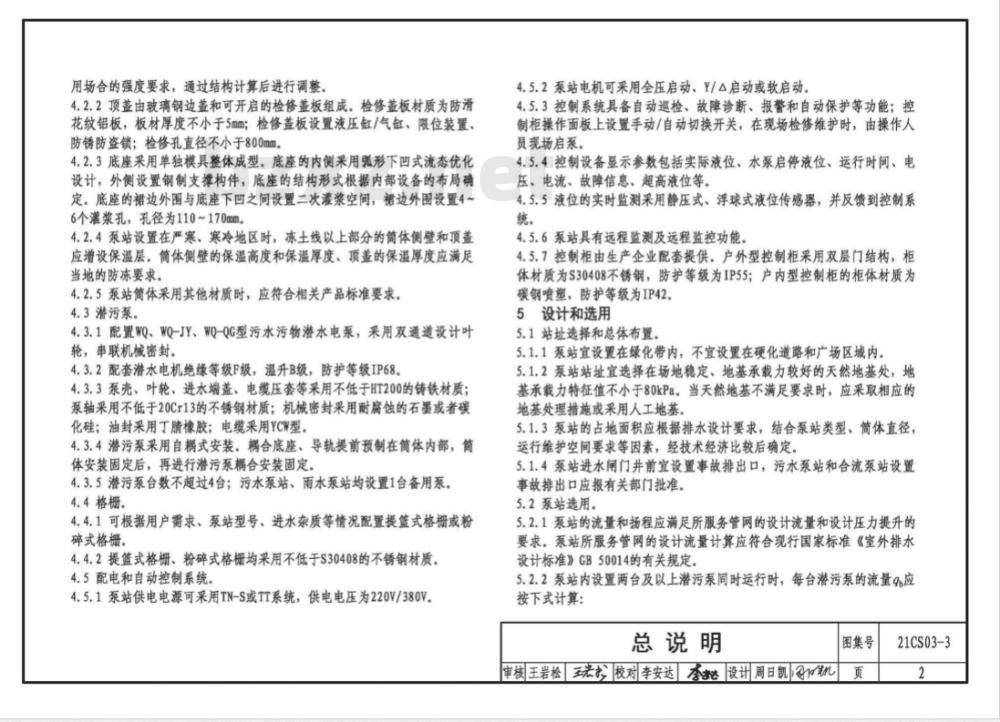

用场合的强度要求，通过结构计算后进行调整，4.2.2顶盖由玻璃钢边盖和可开启的检修盖板组成。检修盖板材质为防滑花纹铝板，板材厚度不小于5mm；检修盖板设置液压缸/气缸、限位装置、防锈防瓷锁；检修孔直径不小于800mm。4.2.3底座采用单独模具整体成型底座的内侧采用弧形下凹式流态优化设计，外侧设置钢制支撑构件，底座的结构形式根据内部设备的布局确定。底座的裙边外围与底座下凹之间设置二次灌浆空间，裙边外图设置4~6个灌浆孔，孔径为110~170mm。4.2.4泵站设置在严寒、寒冷地区时，冻土线以上部分的筒体侧壁和项盖应增设保温层。简体侧壁的保温高度和保温厚度、顶盖的保温厚度应满足当地的防冻要求。
4.2.5泵站筒体采用其他材质时，应符合相关产品标准要求。4.3潜污泵。
4.3.1配置WQ、WQ-JY、WQ-QG型污水污物潜水电泵，采用双通造设计叶轮，串联机械密封，
4.3.2配套潜水电机绝缘等级F级，温升B级，防护等级IP684.3.3泵壳、叶轮、进水端盖、电缆压套等采用不低于HT200的铸铁材质：泵轴采用不低于20Cr13的不锈钢材质；机械密封采用耐腐蚀的石墨或者碳化硅；油封采用丁腈橡胶；电缆采用YCW型。4.3.4潜污泵采用自耦式安装。耦合底座、导轨提前预制在筒体内部，筒体安装固定后，再进行潜污泵耦合安装固定，4.3.5潜污泵合数不超过4合；污水泵站、雨水泵站均设置1合备用泵。4.4格栅。
4.4.1可根据用户需求、泵站型号、进水杂质等情况配置提篮式格栅或粉碎式格栅。
4.4.2提篮式格栅、粉碎式格栅均采用不低于S30408的不锈钢材质，4.5配电和自动控制系统，
4.5.1泵站供电电源可采用TN-S或TT系统，供电电压为220V/380V4.5.2泵站电机可采用全压启动、Y/△启动或软启动4.5.3控制系统具备自动巡检、敬障诊断、报警和自动保护等功能；控制柜操作面板上设置手动/自动切换开关，在现场检修维护时，由操作人员现场启泵。
4.5.4控制设备显示参数包括实际液位、水泵启停液位、运行时间、电压、电流、故障信息、超高液位等。4.5.5液位的实时监测采用静压式、浮球式液位传感器，并反馈到控制系统。
4.5.6象站具有远程监测及远程监控功能4.5.7控制柜由生产企业配套提供。户外型控制柜采用双层门结构，柜体材质为S30408不锈钢，防护等级为IP55；户内型控制柜的柜体材质为碳钢喷塑，防护等级为IP42。
5设计和选用
5.1站址选择和总体布置，
5.1.1泵站宜设置在绿化带内，不宜设置在硬化道路和广场区域内，5.1.2泵站站址宜选择在场地稳定、地基承载力较好的天然地基处，地基承载力特征值不小于80kPa。当天然地基不满足要求时，应采取相应的地基处理措施或采用人工地基、5.1.3泵站的占地面积应根据排水设计要求，结合泵站类型、筒体直径，运行维护空间要求等因素，经技术经济比较后确定。5.1.4泵站进水闸门井前宜设置事故排出口，污水泵站和合流泵站设置事故排出口应报有关部门批准。5.2泵站选用，
5.2.1泵站的流量和扬程应满足所服务管网的设计流量和设计压力提升的要求。泵站所服务管网的设计流量计算应符合现行国家标准《室外排水设计标准》GB50014的有关规定，5.2.2泵站内设置两台及以上潜污泵同时运行时，每台潜污泵的流量9g应按下式计算：
总说明
图集号
审核王岩松珠划校对李安达查秘设周日凯页
21CS03-3
96-9/m

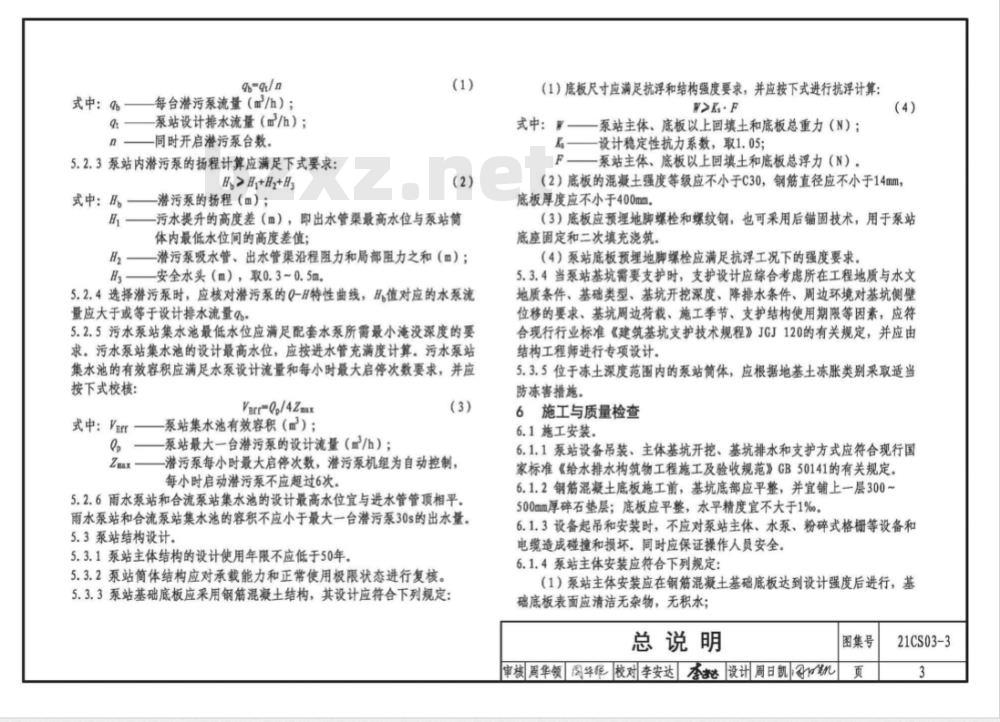

式中：4%——每台潜污泵流量（/h）；9:——泵站设计排水流量（/h）；Ⅱ——同时开启潜污泵合数。
5.2.3泵站内潜污泵的扬程计算应满足下式要求：H,>H,+H2+H
式中：H—潜污泵的扬程（m）；(1)
H污水提升的高度差（m），即出水管渠最高水位与泵站筒体内最低水位间的高度差值；
Hz—潜污泵吸水管、出水管渠沿程阻力和局部阻力之和（m）；H，安全水头（m），取0.3~0.5m5.2.4选择潜污泵时，应核对潜污泵的0-H特性曲线，H值对应的水泵流量应大于或等于设计排水流量：5.2.5污水泵站集水池最低水位应满足配套水泵所需最小滤没深度的要求。污水泵站集水池的设计最高水位，应按进水管充满度计算。污水泵站集水池的有效容积应满足水泵设计流量和每小时最大启停次数要求，并应按下式校核：
Varr-Qp/4Zmax
式中：Verr——泵站集水池有效容积（m）；Q，——泵站最大一台潜污泵的设计流量（㎡/h）；(3)
Zmax——潜污泵每小时最大启停次数，潜污泵机组为自动控制，每小时启动潜污泵不应超过6次。5.2.6雨水泵站和合流泵站集水池的设计最高水位宜与进水管管顶相平。雨水泵站和合流泵站集水池的容积不应小于最大一台潜污泵30s的出水量，5.3泵站结构设计。
5.3.1泵站主体结构的设计使用年限不应低于50年。5.3.2泵站简体结构应对承载能力和正常使用极限状态进行复核。5.3.3泵站基础底板应采用钢筋混滤土结构，其设计应符合下列规定：（1）底板尺寸应满足抗浮和结构强度要求，并应按下式进行抗浮计算：W>K·F
式中：W泵站主体、底板以上回填土和底板总重力（N）；——设计稳定性抗力系数，取1.05:F—泵站主体、底板以上回填土和底板总浮力（N）。(4)
（2）底板的混凝土强度等级应不小于C30，钢筋直径应不小于14mm，底板厚度应不小于400mm。
（3）底板应预埋地脚螺栓和螺纹钢，也可采用后锚固技术，用于泵站底座固定和二次填充浇筑。
（4）泵站底板预埋地脚螺栓应满足抗浮工况下的强度要求。5.3.4当泵站基坑需要支护时，支护设计应综合考虑所在工程地质与水文地质务件、基础类型、基坑开挖深度、降排水条件、周边环境对基坑侧牌位移的要求、基坑周边荷载、施工季节、支护结构使用期限等因素，应符合现行行业标准《建筑基坑支护技术规程》JGJ120的有关规定，并应由结构工程师进行专项设计。
5.3.5位于冻土深度范围内的泵站筒体，应根据地基土冻胀类别采取适当防冻害措施。
6施工与质量检查
6.1施工安装，
6.1.1泵站设备吊装、主体基坑开挖、基坑排水和支护方式应符合现行国家标准《给水排水构筑物工程施工及验收规范》GB50141的有关规定。6.1.2钢筋混凝土底板施工前，基坑底部应平整，并宜铺上层300~500mm厚碎石垫层；底板应平整，水平精度宜不大于1%6.1.3设备起吊和安装时，不应对泵站主体、水泵、粉碎式格栅等设备和电缆造成碰撞和损坏。同时应保证操作人员安全。6.1.4泵站主体安装应符合下列规定：（1）泵站主体安装应在钢筋混凝土基础底板达到设计强度后进行，基础底板表面应清洁无杂物，无积水；总说明
审核周华领国华校对李安达本整设计周日凯机图集号
21CS03-3

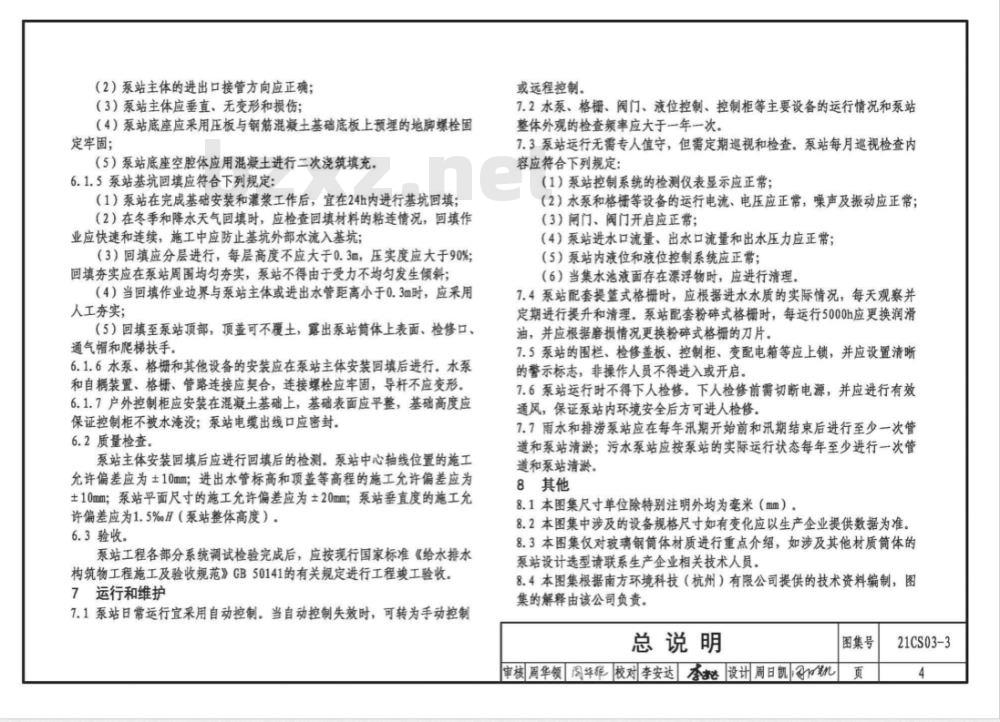

（2）泵站主体的进出口接管方向应正确；（3）泵站主体应垂直、无变形和损伤；（4）泵站底座应采用压板与钢筋混凝土基础底板上预埋的地脚螺栓固定牢固；
（5）泵站底座空腔体应用混凝土进行二次浇筑填充。6.1.5泵站基坑回填应符合下列规定：（1）泵站在完成基础安装和灌浆工作后，宜在24h内进行基坑回填：（2）在冬季和降水天气回填时，应检查回填材料的粘连情况，回填作业应快速和连续，施工中应防止基坑外部水流入基坑；（3）回填应分层进行，每层高度不应大于0.3m，压实度应大于90%回填夯实应在泵站周围均匀夯实，泵站不得由于受力不均匀发生倾斜；（4）当回填作业边界与泵站主体或进出水管距离小于0.3m时，应采用人工夯实；
（5）回填至泵站顶部，顶盖可不覆土，露出泵站筒体上表面、检修口、通气帽和爬梯扶手。
6.1.6水泵、格栅和其他设备的安装应在泵站主体安装回填后进行。水泵和自耦装置、格栅、管路连接应契合，连接螺栓应牢固，导杆不应变形。6.1.7户外控制柜应安装在混凝土基础上，基础表面应平整，基础高度应保证控制柜不被水淹没；泵站电缆出线口应密封。6.2质量检查。
泵站主体安装回填后应进行回填后的检测。泵站中心轴线位置的施工允许偏差应为±10mm；进出水管标高和顶盖等高程的施工允许偏差应为±10mm；泵站平面尺寸的施工允许偏差应为±20mm；泵站垂直度的施工允许偏差应为1.5%H（泵站整体高度）。6.3验收。
泵站工程各部分系统调试检验完成后，应按现行国家标准《给水排水构筑物工程施工及验收规范》GB50141的有关规定进行工程工验收。7运行和维护
7.1泵站日常运行宜采用自动控制。当自动控制失效时，可转为手动控制或远程控制。
7.2水泵、格、阅门、液位控制、控制柜等主要设备的运行情况和泵站整体外观的检查频率应大于一年一次。7.3泵站运行无需专人值守，但需定期巡视和检查。泵站每月巡视检查内容应符合下列规定：
（1）泵站控制系统的检测仪表显示应正常：（2）水泵和格桥等设备的运行电流、电压应正常，噪声及振动应正常：（3）闸门、阀门开启应正常；
（4）泵站进水口流量、出水口流量和出水压力应正常：（5）泵站内液位和液位控制系统应正常；（6）当集水池液面存在漂浮物时，应进行清理7.4泵站配套提篮式格栅时，应根据进水水质的实际情况，每天观察并定期进行表升和清理。泵站配套粉辞式格栅时，每运行5000h应更换润滑油，并应根据磨损情况更换粉碎式格栅的刀片。7.5泵站的围栏、检修盖板、控制柜、变配电箱等应上锁，并应设置清晰的警示标志，非操作人员不得进入或开启，7.6泵站运行时不得下人检修。下人检修前需切断电源，并应进行有效通风，保证泵站内环境安全后方可进人检修。7.7雨水和排满泵站应在每年汛期开始前和汛期结束后进行至少一次管道和泵站清淤；污水泵站应按泵站的实际运行状态每年至少进行一次管道和泵站清淤。
8其他
8.1本图集尺寸单位除特别注明外均为毫米（mm）。8.2本图集中涉及的设备规格尺寸如有变化应以生产企业提供数据为准。8.3本图集仅对玻璃钢筒体材质进行重点介绍，如涉及其他材质筒体的泵站设计选型请联系生产企业相关技术人员。8.4本图集根据南方环境科技（杭州）有限公司提供的技术资料编制，图集的解释由该公司负责。
总说明
图集号
审核周华领圆华校对李安达查挞设周日凯页
21CS03-3
污/雨水市政管网
一体化预制泵站工作原理图
控制柜
：污/雨水市政管网
主要设备与附件表
闸门井
可曲挠橡胶接头
潜污泵
橡胶瓣止回阀
暗杆橡胶软密封闸阀
静压式液位计
趣低浮球液位计
超高浮球液位计
通风装置
控制柜
泵站检修作业时关闭
管路连接及地基下沉缓冲
清除/过滤雨、污水中杂物
雨、污水加压提升
防止雨、污水倒灌
出水端控制阀门
设置水泵启动、停止液位，
自动控制水泵启停
机械式超低液位保护，控制
水泵停止
机械式超高液位保护，控制
水泵启动
促进筒体内部空气流通
控制潜污泵启动运行及参数
设定、显示功能，根据反馈
的数据信号进行自动检测分
析，实现自动控制
注：污水或雨水经过闸门井流入泵站时，通过格栅将污水或雨水中大的物体拦截或揽碎后，进入泵站集水池。当液位到达设定的启泵液位时，潜污泵启动，污水或雨水经压力管道排出泵站：当液位下降至设定的停泵液位时，潜污泵停止运行：当静压式液位计损坏或发生故障时，潜污泵可以通过超/超低浮球液位计控制启停，一体化预制泵站工作原理图
审核周华领因练距校对孙颖慧五激婴设计周日凯图图集号
21CS03-3
101112
可曲挠橡胶接买
1-1剖面图
可曲挠橡胶接头2
平面图
12出水
报警水位
启泵水位
停泵水位
报警水位
启泵水位
停泵水位
D25124
2-2部面图
注：1，停泵水位h和启泵水位h应电设计确定，当水位达到报警水位，备用泵启动。2.泵站进水管径DN,和泵站出水管径DN,应与泵站所违接的污水或雨水管网的管径相匹配。3.主要设备材料表中零部件材质为玻璃钢筒体的要求，如筒体材质发生变化，零部件材质应与筒体材质匹配一致.
主要设备材料表
简体底座
格栅支架
进水管
液位计保护管
泵站筒体
检修平合
电缆穿孔管
格栅检修孔
通气管
爬梯扶手
水泵检修孔
出水管
反冲洗装置电动阀
暗杆橡胶软密封闻阀
橡胶瓣止回阀
水泵出水管
水泵导轨
反冲洗管道
自耦底座
潜污泵
超低浮球液位计
超高浮球液位计
通风装置（选配）
一体化预制泵站构造图
审核周华领 园华维校对升颖慧五设计周日凯材料
CRP（玻璃钢）
碳素钢Q235B
不锈钢S30408
GRP（玻璃钢）
不锈钢S30408
不锈钢S30408
GRP（玻璃钢）
S30408+FRP
GRP（玻璃钢）
GRP（玻璃钢）
不锈钢S30408
GRP（玻璃钢）
不锈钢S30408
GRP（玻璃钢）
碳素钢Q235B
不锈钢S30408
球墨铸铁
球墨铸铁
球墨铸铁
不锈钢S30408
不锈钢S30408
不锈钢S30408
不锈钢S30408
铸铁HT200
铸铁HT200
聚丙烯
聚丙烯
组合件
图集号
21CS03-3
筒体直径
EOSIOC
平面图
设备间尺寸表
设备间尺寸（m）
控制柜
门洞尺寸（m）
可曲挠橡胶接头
注：1.本图集提供的设备间尺寸是根据泵站的筒体直径，并综合考虑并筒内主要设备起吊和维修、控制柜的安装和散热、设备进出和起吊空间要求等因素确定的，可根据用户的需求进行调整。2.主要构成设备及附件材料详见第6页主要设备材料表3.设备间可采用木结构、砖木结构、轻钢结构等，具体结构形式及材质霜根据现场施工环境来选择。
定点旋转360°
悬臂吊
设备间
控制柜
设备间基础
1-1面图
报警水位
启泵水位
停泵水位
报警水位
启泵水位
停泵水位
熙明灯
配电箱
控制柜
通风装置
设备间
2-2剖面图
带设备间一体化预制泵站构造图审核周华领因华柜校对孙颖慧五激婴设计周日凯图集号
21CS03-3
泵站型号
NFPSG12030DP1210
NFPSG-12-030-D-P-8-15
NFPSG12030DP158
NFPSG12030DP1513
NFPSG12040DP815
NFPSG12040DP922
NFPSG12040DP1018
NFPSG12040DP1212
NFPSG12040DP158
NFPSG12050DP2015
NFPS-G-12-050-D-P-25-10
NFPSG12050DP357
NFPSG12050DP3713
NFPSG12050DP4010
NFPSG12060DP2525
NFPSG12060DP2025
NFPS-G-12-060-D-P-30-25
NFPSG12060DP357
NFPSG12060DP3713
NFPSG12060DP4010
NFPSG12060DP2027
NFPSG12060DP3027
NFPSG12060DP4010
NFPSG12-060D-P-507
NFPSG12060DP357
集水池
有效容积
最低水位
筒体外形尺寸
直径D
高度日
一体化预制泵站选型表（D1200）扬程
装机总功率（kw）
配置粉碎式配置提篮式
注：1.潜污泵型号标记示例：40WQ12-10-0.75（I），表示配管直径DN40的污水污物潜水电泵（WQ），额定流量12m/h，扬程10m，功率0.75kW，I为新一代产品，2.泵站自重不包括潜污泵和格栅重量3.泵站选型参数不限于此表。
(（2合）
潜污泵
40WQ12100.75 (I)
40WQ8151.1(I)
40WQ1581.1(I)
40WQ15131.1(I)
50WQ8151.1(I)
50WQ9222.2 (I)
50WQ10181. 5 (I)
50WQ12121.5 (I)
50WQ1581.1(I)
50WQ20152. 2 (I)
50WQ25102. 2 (I)
65WQ3572.2 (I)
65WQ37133 (I)
65WQ40103 (I)
50WQ25255.5
65WQ20-25-4
65WQ30255.5
65WQ3572.2 (I)
65Q37-13-3 (I)
65WQ40-10-3 (I)
65WQ20274(1)
65WQ30255. 5 (I)
80WQ40102.2 (I)
100WQ5072.2 (I)
65Q35-7-2. 2 (I)
单泵功率
进水管
出水管
直径DN
直径DN
体化预制泵站选型表
（D1200）
审核周华领园距校对孙颖慧五设计赵万平控制柜型号
NFPS2HB0. 75
NFPS2HB1, 1
NPPS2HB-1.1
NFPS2HB-1.1
NPPS2HB-1.1
NFPS2HB2. 2
MFPS2HB-1.5
MFPS2HB-1.5
NFPS2HB-1.1
NFPS2HB2.2
MFPS-2HB-2.2
NFPS-2HB-2.2
NFPS2HB-3
NFPS-2HB3
NFPS2HB5.5
NFPS-2HB4
NFPS2HB5.5
NFPS2HB2.2
NFPS-2HB-3
NFPS2HB-3
NFPS-2HB-4
NFPS2HB5.5
NFPS2HB-2.2
NFPS2HB2.2
NFPS2HB2.2
图集号
泵站自重
21CS03-3
泵站型号
NFPSG16040DP107
NFPSG-16040DP-12-10
NFPSG16040DP815
NFPSG16040DP1018
NFPSG16040DP2015
NFPSG16040DP2520
NFPSG16050DP3713
NFPSG16050DP2027
NFPSG16050DP3025
NFPSG-16-050-DP40-10
NFPSG16050DP507
NFPSG16060DP3513
NFPSG16060DP6011
NFPSG16060DP4022
NFPSG16060DP5025
NFPSG16060DP4838
NFPSG16060DP5012
NFPSG16050TP207
NFPSG16050TP2410
NFPSG16050TP1615
NFPSG16050TP2018
NFPSG16060TP4015
NFPSG16060TP3010
NFPSG16060TP5010
NFPSG16060TP707
集水池
有效容积
注：1.泵站选型参数不限于此表。最低水位
2.泵站自重不包括潜污泵和格栅重量简体外形尺寸
直径D
高度用
一体化预制泵站选型表（D1600）扬程
装机总功率（kw）
配置粉碎式配置提篮式
3.表中集水池有效容积的数值适用于污水泵站，当用于雨水泵站或合流泵站时集水池的有效容积按不小于最大一合潜污泵30s的出水量进行调整。1.2
（2合）
潜污泵
50WQ1070. 55 (I)
50WQ12100.75(I)
50WQ8151.1(I)
50WQ10181.5 (I)
50WQ20152. 2 (I)
50WQ25203 (I)
65WQ37133 (I)
65WQ20274(I)
65WQ30255.5 (I)
80WQ40102. 2 ()
100WQ5072. 2 (I)
80WQ35133 (I)
80WQ60114 (I)
80WQ40225. 5 (I)
80WQ50257.5 (I)
80WQ483811 (I)
100WQ50124(I)免费标准下载网bzxz
50WQ1070. 55 (I)
50WQ12100.75(I)
50WQ8151.1()
50WQ10181. 5 (I)
50WQ20152. 2 (I)
(3台）
65WQ1510-1. 1(I)
65WQ25101.5 (I)
65WQ3572.2 (I)
进水管出水管
单泵功率
直径DN
直径DN
(mm）
一体化预制泵站选型表
（D1600）
审核周华领因华貌校对孙额慧7婴设计赵万平控制柜型号
NFPS2HB0.55
NFPS2HB0.75
NFPS2EB1.1
NFPS2EB1.5
NPPS2EB2.2
NFPS2EB3
MFPS2HB3
MFPS2HB4
NFPS2HB5.5
NFPS-2EB-2. 2
MFPS2HB2.2
NFPS2HB3
NFPS2HB-4
NFPS2EB5. 5
NFPS2EB7.5
NFPS2HB-11
NFPS2HB4
NFPS3HB0.55
NFPS3HB0.75
NFPS3HB1.1
NFPS3HB1. 5
NFPS3HB2. 2
NFPS3EB-1.1
NFPS3HB1.5
NFPS-3HB-2. 2
图集号
泵站自重
(kg）)
21CS03-3
泵站型号
NFPSG20040DP1510
NFPSG20040DP357
NFPSG20040DP4010
NFPSG20040DP2027
NFPSG20040DP3025
NFPSG20050DP4010
NFPSG20050DP3513
NFPSG20050DP6011
NFPSG20050DP4022
NFPSG20050DP4838
NFPSG20060DP6518
NFPSG20060DP6020
NFPSG20060DP8025
NFPSG20060DP10030
NFPSG20060DP8035
NFPSG20050TP4027
NFPSG20050TP5031
NFPSG20050TP8010
NFPS-G-20-050-T-P-100-7
NFPSG20060TP7013
NFPSG20060TP7216
NFPSG20060TP8022
NFPSG20070TP1209
NFPSG20070TP10012
NFPSG20070TP12017
集水池
有效容积
最低水位
与(m)
注：1.泵站选型参数不限于此表。2.泵站自重不包括潜污泵和格栅重量，筒体外形尺寸
直径D
高度时
一体化预制泵站选型表（D2000）扬程
装机总功率（kw）
配置粉碎式配置提篮式
3.表中集水池有效容积的数值适用于污水泵站，当用于雨水泵站或合流泵站时，集水池的有效容积按不小于最大一合潜污泵30s的出水量进行调整格栅
(2合）
(3台）
潜污泵
65WQ15101.1(I)
65WQ3572. 2 (I)
65WQ40103 (I)
65WQ20274 (I)
65WQ30255.5(I)
80WQ40102. 2 (I)
80WQ35133 (I)
80WQ60114 (I)
80WQ40225.5 (I)
80WQ483811 (I)
100WQ65185. 5 (I)
100WQ60207.5(I)
100WQ802511(T)
100WQ1003015 (I)
100WQ803518.5(I)
65WQ20274 (I)
65WQ25315.5 (I)
80WQ40102.2 (I)
100WQ5072.2 (I)
80WQ35133 (I)
80WQ36164(I)
80WQ40225.5 (I)
100WQ6093(I)
100WQ50124(I)
100WQ60175.5 (I)
出水管
进水管
单泵功率
直径DN
体化预制泵站选型表
直径DN
（D2000）
审核周华领园距校对升颖慧五设计赵万平控制柜型号
NFPS2HB1.1
NFPS2HB2.2
NFPS2HB3
NFPS2HB-4
NFPS2EB5.5
NFPS2HB2.2
MFPS2HB3
MFPS2HB4
NFPS2HB5.5
NFPS2EB-11
MFPS2HB5.5
NFPS2HB7.5
NFPS2HB-11
NFPS2HB15
NFPS2HB18.5
NPS3HB-4
NFPS3HB5.5
NPPS3HB2.2
NFPS3HB2. 2
NFPS3HB3
NFPS3HB4
NFPS3EB-5.5
NFPS3HB3
NFPS3HB-4
NFPS3HB5. 5
图集号
泵站自重
21CS03-3
