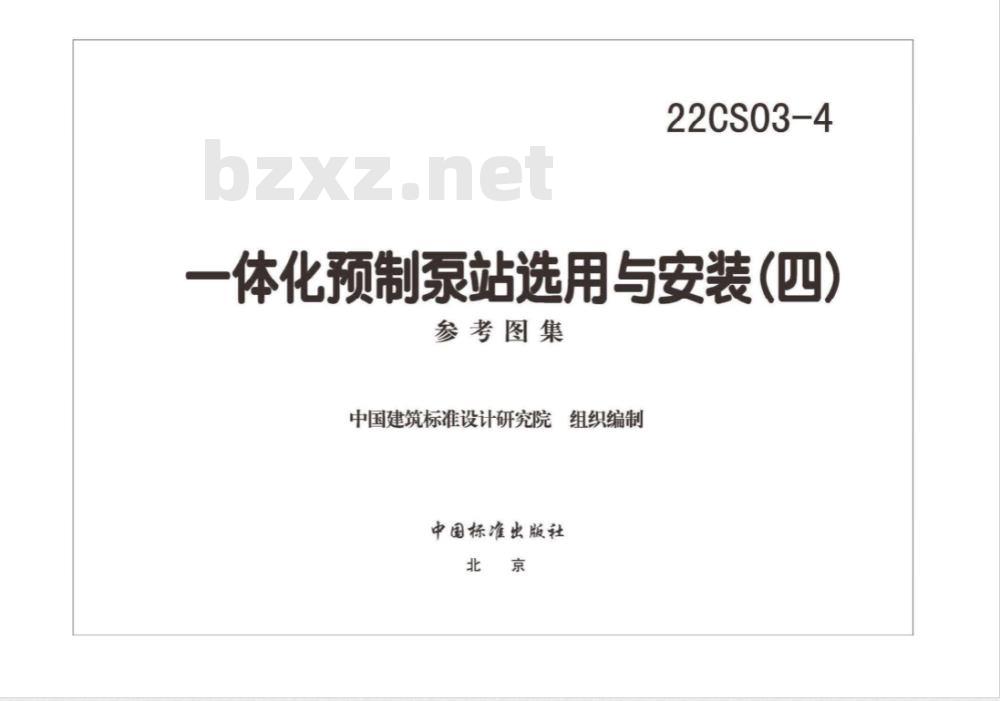

【22CS03-4】 一体化预制泵站选用与安装（四）

22CS03-4
一体化预制泵站选用与安装(四）参考图集
中国建筑标准设计研究院
图集号
12S101矩形给水箱
图集名称
143104二次供水消毒设备选用及安装12S108-1例流防止器选用及安装12S108-2真空破坏器选用与安装16S110数字集成全变频叠压供水设备选用与安装16S111变频调速供水设备选用与安装165122水加热器选用及安袭
15S128大阳能集中热水系统选用与安装13S201室外消火检及消防水鹤安装15S202宝内消火栓安装
99S203消防水泵接合器安装
17S205消防给水稳压设备选用与安装07S207气体消防系统选用、安装与建筑灭火器配置08S208室内固定消防地选用及安装12SS209细水雾灭火系统选用与安装16S211高位消防贮水箱选用及安装04S301建筑排水设备附件选用安装09S302两水斗选用及安装
09S303医疗卫生设备安装
09S304卫生设备安装
08S305小型潜水排污泵选用及安装19S306居住建筑卫生间同层排水系统安装14S307住宅厨、卫给水排水管道安装19S308污水-提升装置选用与安装16S401管道和设备保温、防结露及电伴热03S402宝内管道支架及吊架

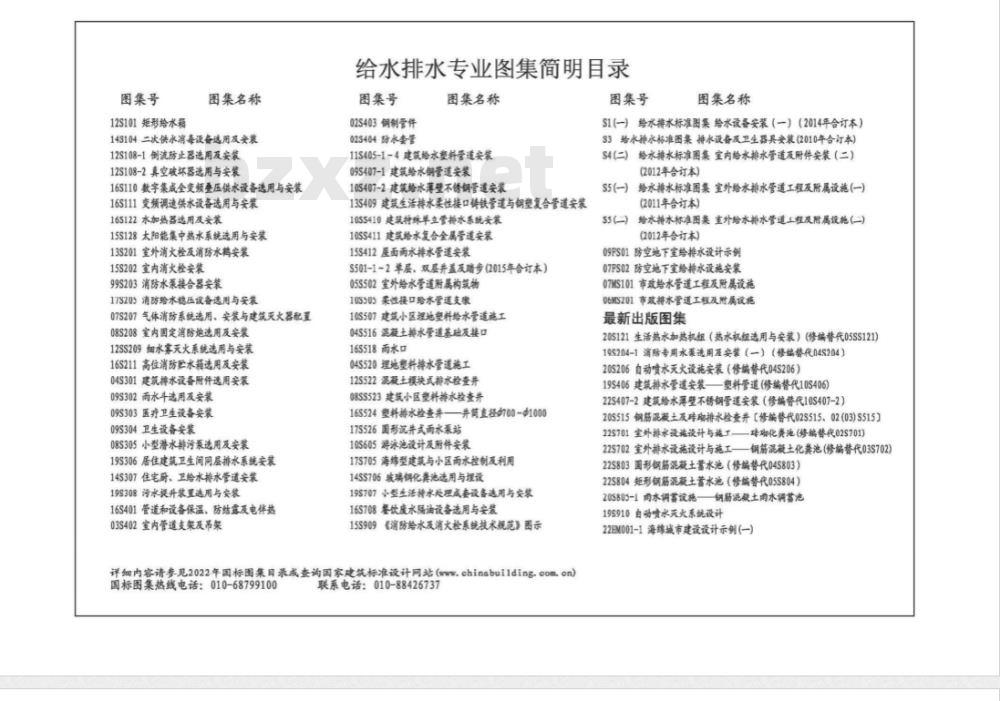

给水排水专业图集简明目录
图集号
02S403钢制营件
图集名称
02S404防水套管
11S405-1~4建筑给水塑料管道安装09S407-1建筑给水钢管道安装
10S407-2建筑给水薄壁不锈钢管道安装13S409建筑生活排水柔性接口铸铁管道与钢塑复合管道安装1055410建技特珠单立管格水系统安装10SS411建筑给水复合金属管道安装15S412面两水排水管道安装
S501-1-2单层、双层并益及路步(2015年合订本）05S502室外给水管道附属构筑物105505采性接口给水管道支球
10S507建筑小区理地塑料给水管道施工04S516混凝土排水管道基础及接口16S518两水口
04S520埋地塑料持水管适施工
12S522混及土模块式排水检查并08SS523建筑小区塑料裤水检查井16S524塑料排水检查井—井筒直径00~钟100017S526国形沉井式两水泵站
10S605游泳池设计及附件安装
17S705海绵型建筑与小区两水控制及利用14SS706玻瑞钢化染池选用与理设19S707小型生活持水处理成套设各选用与安装16S708餐饮度水隔油设备选用与安装15S909《消防给水及消火检系统技术规范》图示详细内容请参见2022年国标图集网录或查询国家建筑标准设计网站(mww.chinabuilding.com.cn)国标图集热线电话：010-68799100联系电话：010-88426737
图集号
图集名称
S1(一）给水排水标准图集给水设备安装（一）（2014年合订本）33给水持水标准图集排水设备及卫生器具安装(2010年合订本)给水排水标准图集宝内给水排水管道及附件安装（二）S4(二)
(2012年合订本)
$5 (二)
给水排水标准图集室外给水排水管道工程及附属设施（一)(2011年合订本)
给水排水林准图集主外给水排水管道工程及附属设施（二)(2012年合订本）
09FS01防空地下室给排水设计示例07FS02防空地下宝纷排水设施安装07MS101市政给水管道工程及附属设施06MS201市政排水管道工程及附属设施最新出版图集
20S121生活热水加热机组（热水机组选用与安装）（修编替代05SS121)19S204-1消防专用水系洗用及安装（一）（修编替代,04S204）20S206自动喷水灭火设施安装（修编替代04S206）19S406建筑排水管道安装
塑料管道（修编替代10S406)
22S407-2建筑给水萍壁不锈钢管道安装（修编替代10S407-2）20S515钢筋混凝土及砖动排水检查井【修编替代02S515、02(03)S515]22S701室外排水设施设计与施工-跌动化类池（修编替代02S701)
22S702室外排水设施设计与施工—钢筋混散土化粪池（修编替代03S702)22S803国形钢筋混凝土蓄水池（修编替代04S803）22S804矩形钢筋混凝土蓄水池（修编替代05S804）20S805-1雨水调蓄设施—钢筋混凝土雨水调蓄池19S910自动喷水灭火系统设计
22HM001-1海纬城市建设设计示例()22CS03-4
一体化预制泵站选用与安装(四）参考图集
中国建筑标准设计研究院组织编制中国标准出版社

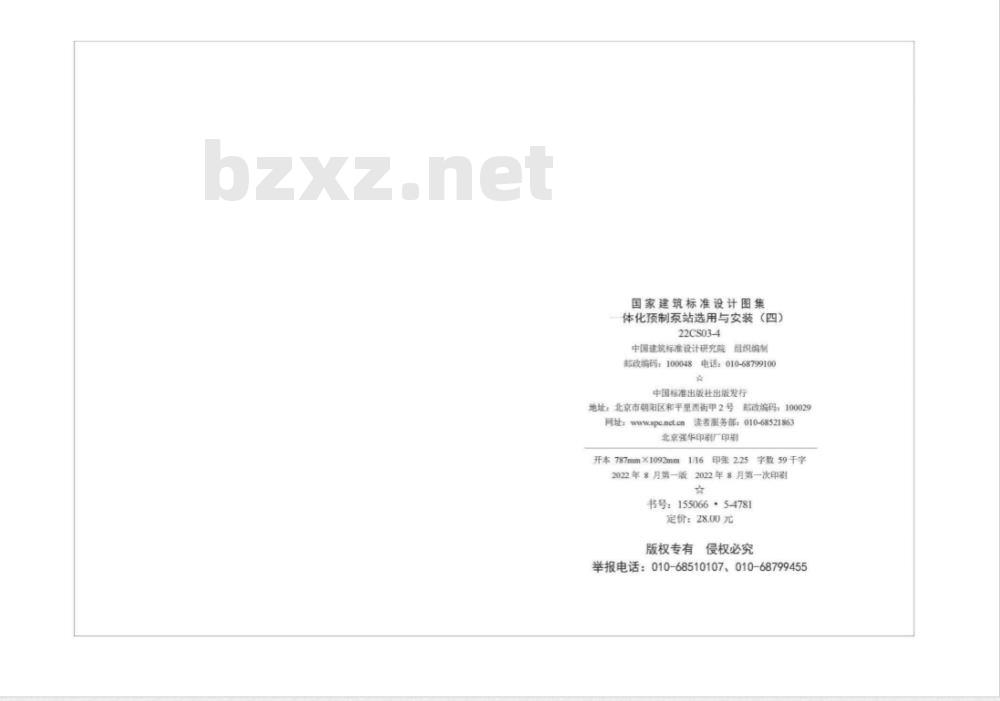

国家建筑标准设计图集
体化预制泵站选用与安装
（四）
22CS03-4
中国建筑标准设计研究院
组织编制
邮政编码：100048电话：010-68799100中国标准出版社出版发行
地址：北京市朝阳区和平里西街甲2号超改编码：100029网址：wwwspc.nct.cn
读者服务部：010-68521863
北京强华印刷广印刷
开本787mm×1092mm
1/16印张2.25
字数59千字
2022年8月第一版2022年8月第一次印刷☆
书号：155066·5-4781
定价：28.00元
版权专有
侵权必究

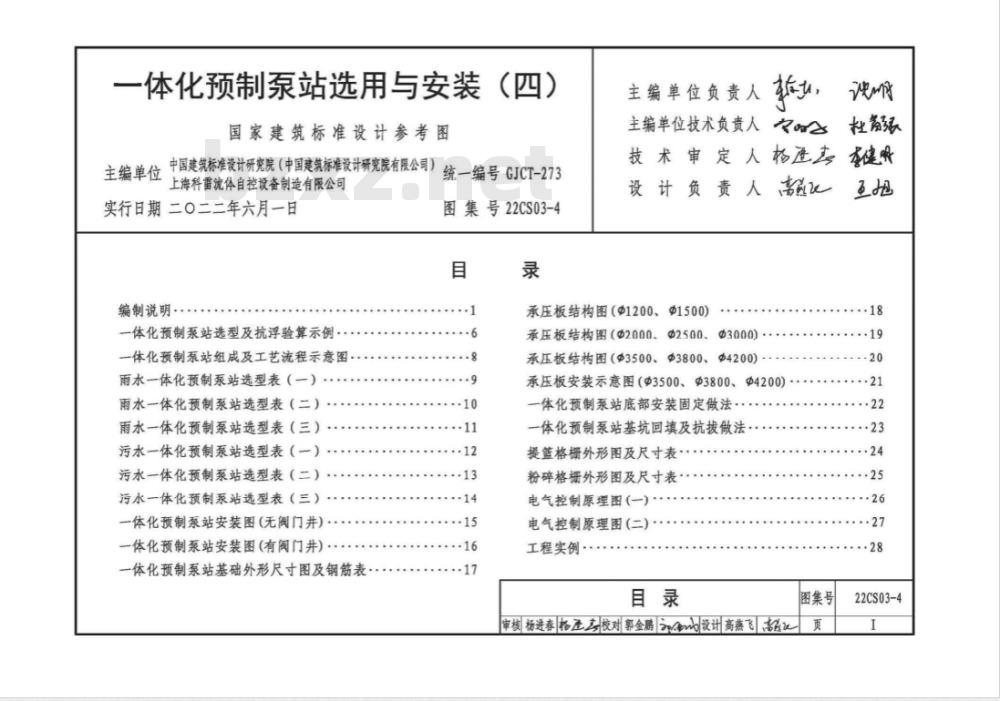

举报电话：010-68510107、010-68799455一体化预制泵站选用与安装（四）国家建筑标准设计参考图
中国建筑标准设计研究院（中国建筑标准设计研究院有限公司）统一编号 GJCT-273主编单位
上海科雷流体自控设备制造有限公司实行日期二O二二年六月一日
编制说明
一体化预制泵站选型及抗浮验算示例：一体化预制泵站组成及工艺流程示意图雨水一体化预制泵站选型表（一）雨水一体化预制泵站选型表（二）雨水一体化预制泵站选型表（三）污水一体化预制泵站选型表（一）污水一体化预制泵站选型表（二）污水一体化预制汞泵站选型表（三）一体化预制泵站安装图（无阀门井）一体化预制泵站安装图（有阀门井）：一体化预制泵站基础外形尺寸图及钢筋表图集号22CS03-4
主编单位负责人
报，澳
主编单位技术负责人
技术审定人杨画专健明
设计负责人、
承压板结构图（Φ1200、1500）承压板结构图（@2000、@2500
@3000)
承压板结构图（3500、3800、
@4200）
承压板安装示意图（@3500、Φ3800、Φ4200）一体化预制泵站底部安装固定做法一体化预制泵站基坑回填及抗拔做法提篮格栅外形图及尺寸表
粉碎格栅外形图及尺寸表
电气控制原理图(一)
电气控制原理图（二）
工程实例
审核杨进春杨虚校对郭金鹏m设计高燕飞图集号
22CS03-4
编制依据
编制说明
2.3本图集适用于一般土质条件；当用于湿陷性黄土、膨胀1.1依据上海科雷流体自控设备制造有限公司提供的技术资料编制。
1.2本图集依据的主要标准规范：《室外排水设计标准》GB50014-2021《给水排水工程构筑物结构设计规范》GB50069-2002《建筑与市政地基基础通用规范》CB55003-2021《建筑地基基础设计规范》GB50007-2011《混凝土结构设计规范》（2015年版）GB50010-2010《建筑边坡工程技术规范》GB50330-2013《建筑基坑支护技术规程》JGJ120-2012《一体化预制泵站工程技术标准》CJJ/T285-2018《一体化预制泵站应用技术规程》CECS407:2015当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制、淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。2适用范围
2.1本图集适用于新建、改建和扩建的城镇排水（雨水、污水）提升工程。
2.2本图集适用于抗震设防烈度为8度及8度以下地区。土、多年冻土等特殊土壤时，应根据有关标准规范另做处理。3泵站型号标记及规格
3.1型号标记
PPS.D...D..Z.AISI.KR
科雷系列潜水泵
管道材质：AISI-不锈钢材质
水泵安装形式：7-自耦
水泵台数：Ⅱ-2台，Ⅲ-3台
泵站扬程（m）
泵站流量（m/h）
筒体高度（mm）/100
筒体直径（mm）/100
科雷一体化预制泵站
3.2型号示例
PPS.12.60.19.8.II.7.ATSI.KR，表示科雷一体化预制泵站，简体直径1200mm，筒体高度6000mm，泵站流量19m2/h，泵站扬程8m，泵站配置2台水泵，采用自耦式安装，管道材质为不锈钢，采用科雷系列潜水泵。3.3规格
筒体直径规格：1200mm、1500mm、2000mm、2500mm、3000mm、3500mm、3800mm、4200mm。编制说明
图集号
审核杜富强杜校对李健明独设计王旭至地页22CS03-4
4一体化预制泵站组成
4.1简介
4.1.1一体化预制泵站（以下简称泵站）为成套供应的产品。4.1.2泵站主要由筒体、潜水泵、格栅、管道与阀门、配电系统、控制系统以及通风系统等组成。4.2筒体
4.2.1泵站的筒体侧壁、筒体底座及筒体顶盖均采用玻璃钢(GRP)材质。筒体壁厚应考虑泵站的埋设深度、土镶特性、地下水位等影响因素。
4.2.2筒体底座的重量不应小于潜水泵总重量的1.5倍，当达简体底座的重量不到要求时，应与底板钢筋连接并进行二次浇注。潜水泵底座应设置防振构件，可采用防振垫或防振台等形式。
4.3潜水泵
4.3.1潜水泵应符合现行国家标准《污水污物潜水电泵》GB/T24674的有关规定。
4.3.2配套潜水电机绝缘等级不低于F级，温升不低于B级防护等级不低于IP68。
4.3.3潜水泵采用自耦式安装，耦合底座、导轨提前预制在简体内部，筒体安装固定后，再进行潜水泵耦合安装固定。4.3.4泵站应配置相同型号的潜水泵，台数不应超过3台，运行工况点应在潜水泵高效区内。4.4格栅
4.4.1可根据用户需求、一体化预制泵站型号、进水杂质等情况配置提篮格栅或粉碎格栅。4.4.2格桥材质均为不低于S30408的不锈钢。4.5管道与阀门
4.5.1管道及阀门应采用耐腐蚀的材料。4.5.2管道及阅门的选型和连接方式，应根据输送介质和使用环境确定。
4.6配电系统
4.6.1泵站的负荷等级应根据其用途和规模确定，并符合现行国家标准《供配电系统设计规范》GB50052的有关规定。4.6.2泵站供电负荷应满足现行国家标准《室外排水设计标准》GB50014的有关规定。
4.6.3泵站供电电源可采用TN-S或TT系统，供电电压为220V/380V，三相四线制。
4.6.4泵站应安装剩余电流漏点保护装置或采取相应保护措施。
4.7控制系统
4.7.1泵站控制柜操作面板上应设置手动/自动切换开关，并应在控制系统故障时，可由操作人员现场启动。4.7.2泵站应具备现场手动控制、现场液位自动控制、远程控制、自动巡检、故障诊断、报警和自动保护等功能，4.7.3对于可恢复的故障，应具备自动或手动解除报警、恢复正常运行的功能。
4.7.4控制设备显示参数宜包括电流、电压、能耗、泵送流量、水泵运行与故障等信息，配套变频泵的泵站还应包含水编制说明
图集号
审核杜富强杜银校对李健明继设计王旭三地页22CS03-4
泵转速等参数。
4.7.5液位的实时监测宜采用静压式液位传感器、浮球开关或超声波液位计等液位控制设备，并反馈到控制系统。液位传感器电缆应设接地屏蔽线。
4.7.6控制柜采用户外型控制柜，防护等级不低于IP544.7.7泵站应配备移动式硫化氢检测仪和甲烷检测仪。4.8通风系统
4.8.1泵站采用自然通风时，通气管管径不小于100mm。4.8.2可能有易燃易爆和有毒有害气体产生的湿式泵站应配备机械通风，并设置警示标志注明严禁烟火。5设计与选用
5.1站址选择和总体布置免费标准bzxz.net
5.1.1泵站位置的选择，应综合考虑规划、消防和环保部门的相关要求。
5.1.2排水泵站站址应满足城市排水防满要求，并考虑排水要求，经技术经济比较后确定。5.1.3泵站站址宜选择在岩土稳定的天然地基处，地基承载力特征值f不小于80kPa。当天然地基不满足要求时，应采取相应的地基处理措施或采用人工地基。5.1.4泵站进水闸门井前宜设置事故排出口，污水泵站和合流泵站设置事故排出口应报有关部门批准。5.2泵站设计与选型
5.2.1泵站选型相关参数见表1。表1一体化预制泵站选型相关参数序号
参数类别
工艺参数
简体尺寸
设计标高
控制方式
结构形式
传感器类别
泵站内部管
道材质
参数内容
设计流量、扬程、有效容积、有效水深、水泵最小保护液位高度、配备水泵数量（包括工作泵数量和备用泵数量）、进水管及出水管管径
简体直径、简体高度
地面标高、进水管标高、出水管标高现场手动控制、现场液位自动控制、远程控制模块化集成式泵站、模块化湿井泵站、定制化泵站
静压式液位传感器（标配）、浮球开关、超声波液位传感器
304不锈钢材质（标配）
316不锈钢材质（选配）
带导轨的提篮格栅或粉碎格栅（标配）服务平台爬梯（标配）
除奥装置（选配）
毒气检测仪（选配）
5.2.2泵站应统一规划，若分期，近期工程应预留远期接口。5.2.3泵站的流量和扬程应与管网的设计工况相远配，5.2.4进水杂质较少时，宜选用提篮格栅，进水杂质较多编制说明
图集号
审核杜富强杜银校对李健明独设计王旭三地页22CS03-4
时，宜选用粉碎格机。
5.2.5格栅设计流量与泵站设计流量相同。5.2.6泵站进出水管道和外部管道应采用柔性连接。5.2.7泵站设置于绿化带内时，顶盖应高出周图地面200mm以上；设置于非机动车道、广场等区域内时，应采用具有足够承载力和稳定性的顶盖，顶盖宜与路面持平；设置于车行道上时，应设有足够承载力和稳定性的混土井盖基座，井盖应与路面持平。
5.2.8泵站的最小有效容积应满足现行国家标准《室外排水设计标准》GB50014的有关规定。其中雨水泵站的集水池有效容积不小于最大一台潜水泵30s的出水量；地道雨水泵站不小于最大一台潜水泵60s的出水量；污水泵站的有效容积不小于最大一合潜水泵5min的出水量。5.3结构设计
5.3.1一体化预制泵站作为成套供应的产品，厂家在产品设计时应保证简体结构满足承载力、正常使用和耐久性要求，筒体结构设计使用年限为50年，结构安全等级为二级。5.3.2设计荷载：泵站设置于绿化带内时，不考虑地面堆积荷载及车辆荷载。设置于车行道上时，按城-A级考虑。若荷载超出上述范围，需对承压板强度及其下方土体的地基承载力进行复核。
5.3.3土壤重力密度18kN/㎡；折算内摩擦角@=30°。5.3.4地下水位：泵站按无地下水和有地下水两种工况考虑。当无地下水时，其最高地下水位按低于泵站筒底计；当有地下水时，其最高地下水位按地面以下0.5m计算。5.3.5基础设计：一体化预制泵站基础设计应符合现行国家标准《建筑地基基础设计规范》GB50007的有关规定5.3.6整体抗浮采用压重方式设计，泵站抗浮应满足：W>K·F
式中：泵站主体、底板以上回填土及底板总重力（kN)；K——设计稳定性抗力系数，取1.10；F泵站所承担的总浮力（kN)
泵站总浮力按工程使用地点的最不利地下水位考虑；当压重不能满足抗浮要求时，应采取其他有效的抗浮措施。压重抗浮考虑了泵站基础重量，应按照本图集第22页中所示，做好筒体底部与基础间的固定连接，5.3.7混凝土强度等级：一类及二类环境为C30，三类环境为C40。筒底二次灌浆采用比基础底板混凝土标号高一级的细石混凝土。
5.3.8混凝土中氧离子含量不应超过胶凝材料总量的要求，如：一类环境0.3%，二a类环境0.2%，二b至三a类环境0.15%，三b类环境0.1%。水泥采用普通硅酸盐水泥，水泥强度等级不低于42.5。
5.3.9承压板吊钩采用HPB300钢筋。其他钢筋采用热轧带肋钢筋HRB400，钢筋的强度标准值应具备不小于95%的保证率。编制说明
图集号
审核杜富强杜校对李健明独开设计王旭至地页22CS03-4
6施工与验收
6.1施工前，应根据维护结构类型、工程水文地质条件、施工工艺和地面有载等因素制定施工方案，并复核标高与并算的关系。
6.2钢筋混凝土底板施工前、应复验基础坑底标高、几何尺寸和轴线位置，基坑底部应整平，并宜铺上一层300mm~500mm厚碎石垫层：基础施工应符合现行国家标准《建筑地基基础工程施工质量验收标准》GB50202的有关规定。6.3钢筋混凝土底板的施工，应保证底板平整无积水，底板与底部安装法兰应采用膨胀螺栓连接。6.4泵站筒体的安装，应在钢筋混凝土底板强度达到设计要求后，方可进行。
6.5泵站基坑回填应符合下列规定：6.5.1应根据泵站筒体与基坑边缘的距离大小制定回填方案，并合现行团体标准《一体化泵站应用技术规程》CECS407的相关规定，并按制定的回填方案进行回项施工工作，6.5.2在回填前应进行闭水试验。6.5.3泵站在完成基础安装和灌浆工作后，宜在24h内进行基坑回填；回填应四周均匀回填，并分层夯实，夯实系数不小于0.95。回填材料不能有尖锐物品。回填土容重不小于18kN/㎡。6.5.4雨期土方回填应严格控制回填土的含水率，避免出现像皮土。降时不应进行肥槽回填，6.6泵站工程各部分系统调试检验完成后，应按现行国家标准《给水排水构筑物工程施工及验收规范》GB50141的有关规定进行工程峻工验收。
7运行维护与管理
7.1泵站外围应设栏杆、警示标识；泵站顶盖应上锁；操作人员进入泵站应符合现行国家标准的有关规定。7.2运行管理人员下井作业前，必须使用轴流风机和气体检测仅进行强排风和检测，直至检测合格方可下开作业。运行管理人员下并作业时，必须至少有两人全程监护，必须佩戴手持式气体检测仪随时检测井内空气。7.3潜水泵、格栅、阀门、控制柜等主要设备的检修频率应大于一年一次。
7.4泵站及配套粉碎式格栅，应定期更换润滑油。7.5应根据磨损情况更换粉碎式格栅的刀片。7.6雨水泵站在汛期开始前和汛期结束后进行至少一次管道和泵站清；污水泵站根据运行状态确定，但至少保证每年进行一次管道和泵站清淤。
8其他
8.1本图集尺寸单位除特别注明外均为毫米(mm)。8.2其他未尽事宜，均应符合国家相关现行标准规范的要求。8.3本图集根据上海科雷流体自控设备制造有限公司提供的技术资料编制，图集的解释由该公司负责编制说明
图集号
审核杜富强杜银校对李健明独界设计王旭至地页22CS03-4
1工程概况
一体化预制泵站选型及抗浮验算示例7）停泵液位至水泵出水管中心高度H：1.1已知条件：某污水处理提升改造工程，平均日流量24L/s，地面相对标高为±0.00m；进水管底相对标高为-2.30m，管径为DN350；出水管中心相对标高为-0.70m，管径为DN2001.2试根据已知条件选择一体化预制泵站型号，2工艺设计
2.1一体化预制泵站流量计算
1）根据《室外排水设计标准》GB50014-2021第3.1.3条的规定，综合生活污水量变化系数取1.952）泵站设计流量为：24×1.95×3.6=168.5m/h；3）泵站设计流量取170㎡m/h，选用2台水泵，1用1备。单台水泵流量取170m/h；
4）根据潜水泵外形尺寸并兼顾筒内检修及操作空间，筒体直径暂督取2000mm
2.2水泵扬程计算
1）根据《室外排水设计标准》CB50014-2021的规定，污水泵站的有效容积不小于最大1合潜水泵5min的出水量；2）泵站的有效容积为：170×5/60=14.2m；3）有效水深高度为：14.2/(3.14/4×2.0×2.0)=4.60m；4）进水管底至最高有效水位高度为：0.2m5）进水管底至地面高度为：2.4m；6）出水管中心至地面高度为：0.7m；H,=4. 6+0. 2+2. 30. 7=6. 4m
8）每台水泵出水管道直径为DN200，则流速V=1.50m/s简体内沿程水力损失及局部水力损失：Hz-1.5m；9）取泵站安全水头Hs-1.5m；
10）水泵扬程为：H=H+Hz+H=9.4m，取水泵扬程H=10m。2.3筒体高度计算
1）筒体地面保护高度为：0.2m；2）水泵最小保护液位高度：0.7m3）则泵站筒体高度为：0.2+2.3+0.2+4.6+0.7=8.0m。2.4一体化预制泵站选型
综合以上计算得到泵站流量(=170m2/h，选择2台水泵，1用1备，单泵参数为（-170m/h，扬程H-10m，功率N-11kW。筒体直径为2000mm，简体高度为8.0m。根据以上条件查本图集第12页，选择PPS.20.80.170.10.IⅡI.Z.AISI.KR型一体化预制泵站。
结构抗浮设计及校验
3.1结构抗浮设计
1）将筒简体及其内部设备、混凝土设备基础视为一个整体，在竖直方向该筒体受4个力：地下水对其浮力F、设备基础重力G1、基础上方泥土重力G2、简体及筒体内设备的总重力G3鉴于安全考虑，忽略筒体自重及筒体内设备的总重力G32）据受力平衡原理，则有以下不等式：图集号
一体化预制泵站选型及抗浮验算示例审核杜富强杜级校对李健明独开设计王旭至地包页
22CS03-4
