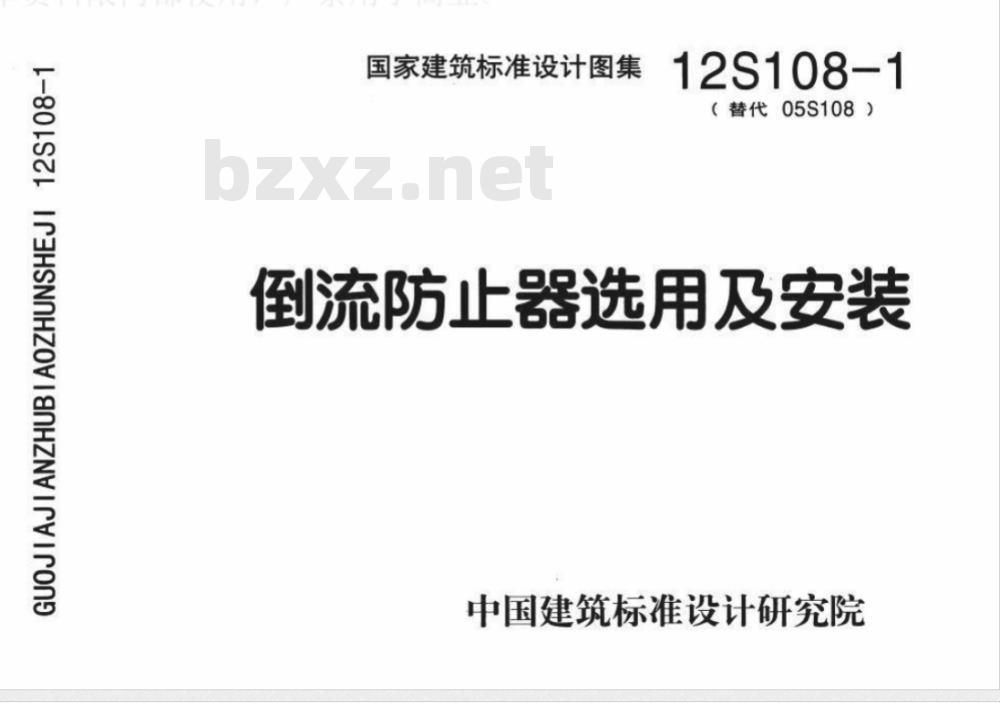

【12S108-1】 倒流防止器选用及安装

国家建筑标准设计图集
12S108-1
（替代05S108）
倒到流防止器选用及安装
中国建筑标准设计研究院

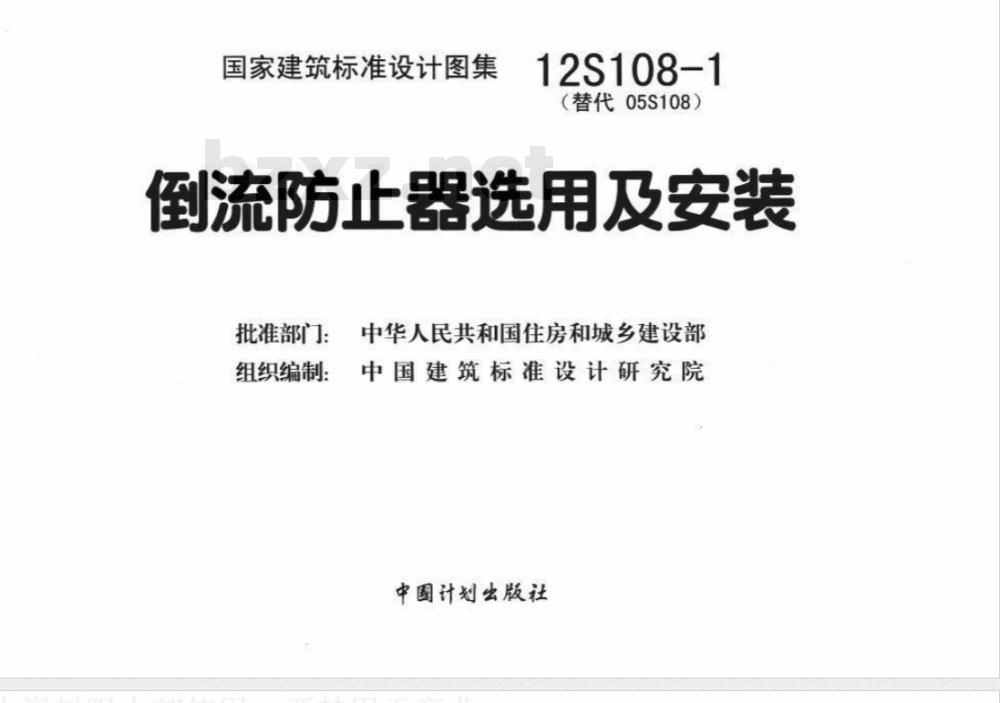

国家建筑标准设计图集
12S108-1
（替代05S108）
倒流防止器选用及安装
批准部门：
组织编制：
中华人民共和国住房和城乡建设部中国建筑标准设计研究院
中国计划出版社

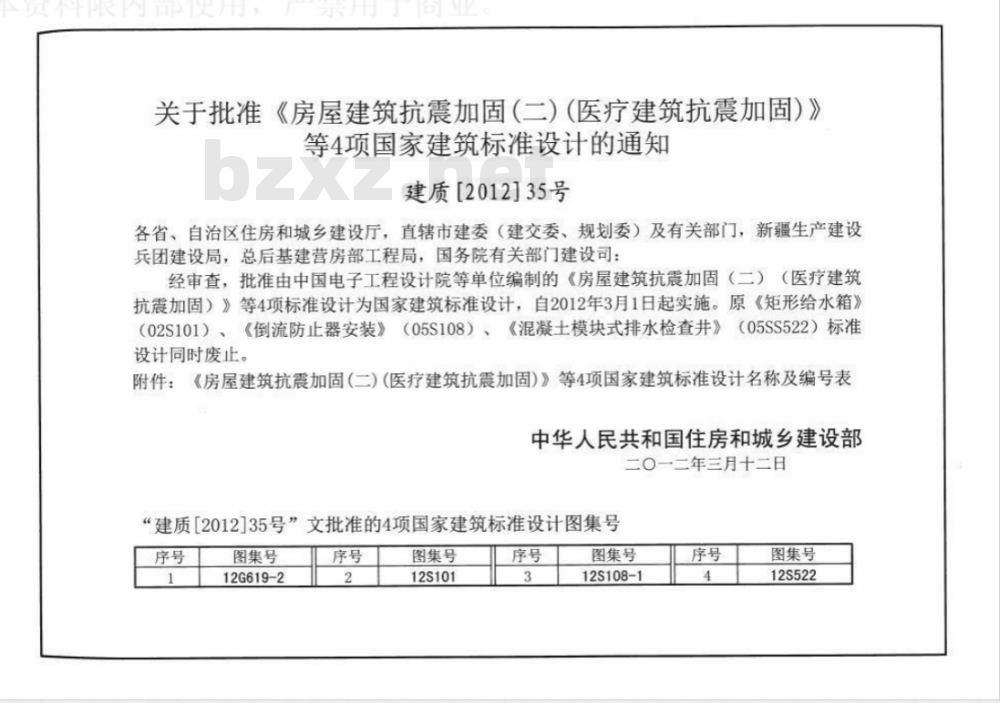

关于批准《房屋建筑抗震加固（二）（医疗建筑抗震加固）》等4项国家建筑标准设计的通知
建质[2012]35号
各省、自治区住房和城乡建设厅，直辖市建委（建交委、规划委）及有关部门，新疆生产建设兵团建设局，总后基建营房部工程局，国务院有关部门建设司：经审查，批准由中国电子工程设计院等单位编制的《房屋建筑抗震加固（二）（医疗建筑抗震加固）》等4项标准设计为国家建筑标准设计，自2012年3月1日起实施。原《矩形给水箱》（02S101）、《倒流防止器安装》（05S108）、《混凝土模块式排水检查井》（05SS522）标准设计同时废止。
附件：《房屋建筑抗震加固(二)(医疗建筑抗震加固)》等4项国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二O一二年三月十二日
“建质【2012]35号”文批准的4项国家建筑标准设计图集号序号
图集号
12G619-2
图集号
12S101
图集号
12S108-1
图集号
12S522
编制组负责人：
编制组成员：
审查组长：
审查组成员：
项目负责人：
项目技术负责人：
路志锋
左亚洲
郑克白
郭金鹏

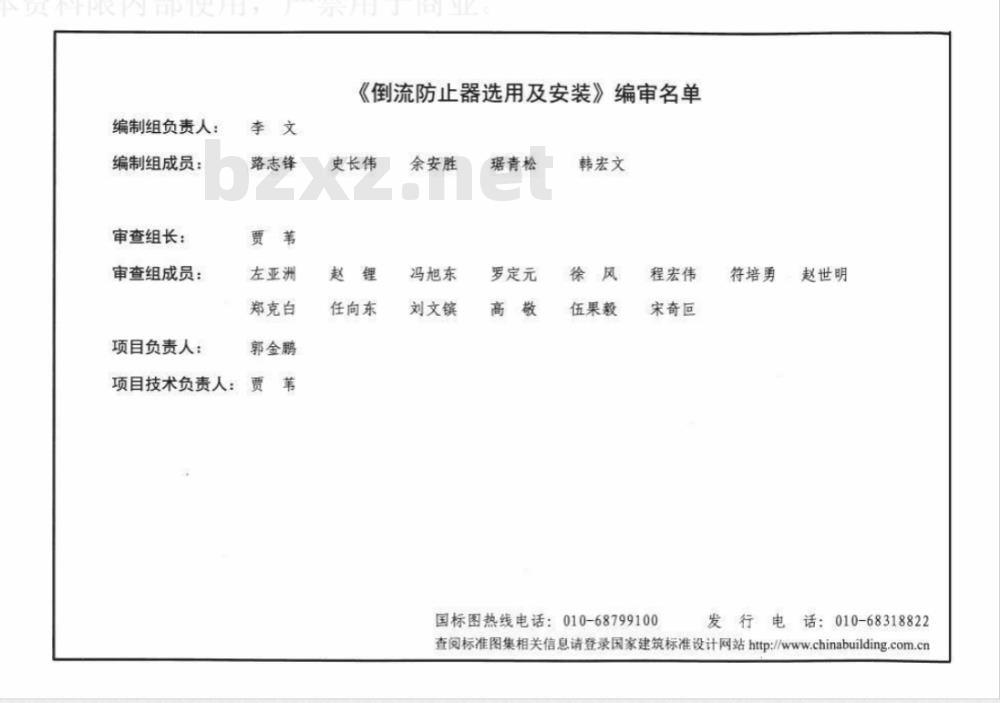

《倒流防止器选用及安装》编审名单史长伟
任向东
余安胜
冯旭东
刘文镔
据青松
罗定元
韩宏文
伍果毅
程宏伟
国标图热线电话：010-68799100符培勇
赵世明
发行电话：010-68318822
查阅标准图集相关信息请登录国家建筑标准设计网站http://www.chinabuilding.com.cn倒流防止器选用及安装

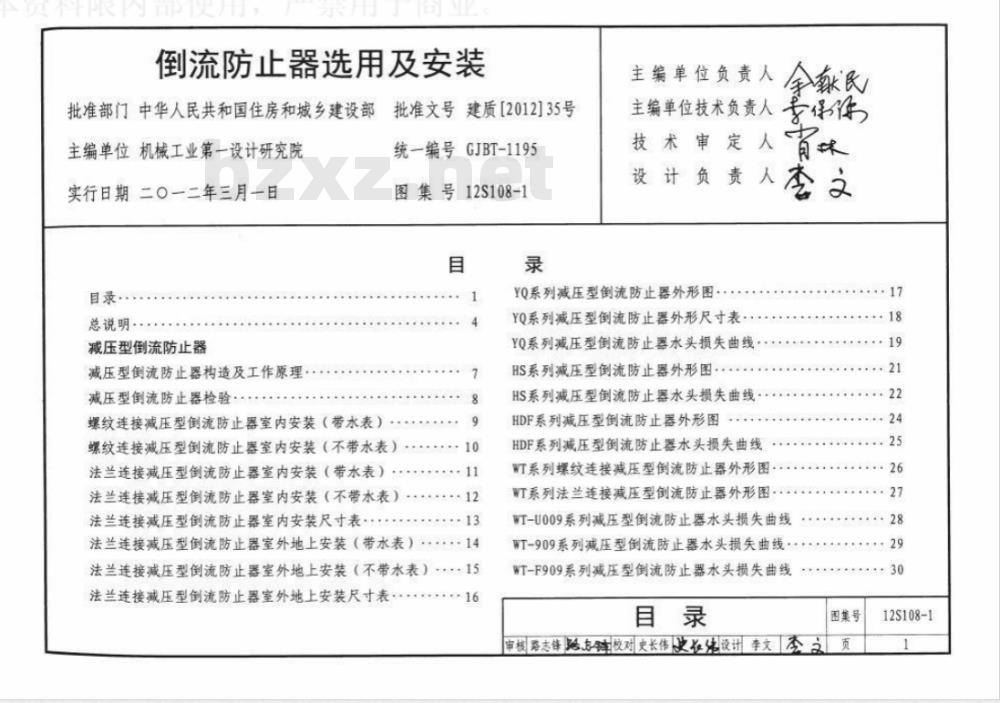

批准部门中华人民共和国住房和城乡建设部批准文号建质[2012]35号主编单位机械工业第一设计研究院实行日期二〇一二年三月一日
目录·
总说明·
减压型倒流防止器
减压型倒流防止器构造及工作原理·减压型倒流防止器检验：：
螺纹连接减压型倒流防止器室内安装（带水表）统一编号GJBT-1195
图集号12S108-1
螺纹连接减压型倒流防止器室内安装（不带水表）：法兰连接减压型倒流防止器室内安装（带水表）法兰连接减压型倒流防止器室内安装（不带水表）·：法兰连接减压型倒流防止器室内安装尺寸表:: 10
法兰连接减压型倒流防止器室外地上安装（带水表）14法兰连接减压型倒流防止器室外地上安装（不带水表）··15法兰连接减压型倒流防止器室外地上安装尺寸表·16
主编单位负责人
主编单位技术负责人
技术审定
设计负责
YQ系列减压型倒流防止器外形图YQ系列减压型倒流防止器外形尺寸表：人
YQ系列减压型倒流防止器水头损失曲线：HS系列减压型倒流防止器外形图HS系列减压型倒流防止器水头损失曲线HDF系列减压型倒流防止器外形图HDF系列减压型倒流防止器水头损失曲线WT系列螺纹连接减压型倒流防止器外形图WT系列法兰连接减压型倒流防止器外形图.
WT-U009系列减压型倒流防止器水头损失曲线WT-909系列减压型倒流防止器水头损失曲线：WT-F909系列减压型流防止器水头损失曲线目录
图集号
申核路志锋贴出驻校对史长伟义长生设计李文本文17
12S108-1
低阻力倒流防止器
低阻力倒流防止器构造及工作原理·低阻力倒流防止器检验
螺纹连接低阻力倒流防止器室内安装（带水表）螺纹连接低阻力倒流防止器室内安装（不带水表），，，LHS743X型低阻力倒流防止器室内安装（带水表）+31
LHS743X型低阻力倒流防止器室内安装（不带水表）...36LHS743X型低阻力倒流防止器室外地上安装（带水表）.37LHS743X型低阻力倒流防止器室外地上安装（不带水表）38LHS743X型低阻力倒流防止器安装尺寸表LHS745X型低阻力倒流防止器室内安装（带水表）：LHS745X型低阻力倒流防止器室内安装（不带水表）39
LHS745X型低阻力倒流防止器室外地上安装（带水表）LHS745X型低阻力倒流防止器室外地上安装（不带水表）·43LHS745X型低阻力倒流防止器安装尺寸表LHS系列低阻力倒流防止器外形及尺寸表LHS711X/712X型低阻力倒流防止器水头损失表·：LHS743X型低阻力倒流防止器水头损失表·，LHS745X型低阻力倒流防止器水头损失表·：双止回阀倒流防止器
双止回阀倒流防止器构造及工作原理双止回阀倒流防止器检验·，
螺纹连接双止回阀倒流防止器室内安装（带水表）**52螺纹连接双止回阀倒流防止器室内安装（不带水表）·53法兰连接双止回阀倒流防止器室内安装（带水表）54法兰连接双止回阀倒流防止器室内安装（不带水表）7：55法兰连接双止回阅倒流防止器室内安装尺寸表·....56
法兰连接双止回阅倒流防止器室外地上安装（带水表）··57法兰连接双止回阀倒流防止器室外地上安装（不带水表）：58法兰连接双止回阅倒流防止器室外地上安装尺寸表·.······59螺纹连接双止回阀倒流防止器室外地下安装（带水表）：·60螺纹连接双止回阀倒流防止器室外地下安装（不带水表）：：61法兰连接双止回闵倒流防止器室外地下安装（带水表）：·62法兰连接双止回闵倒流防止器室外地下安装（不带水表）··63YQ系列双止回阀倒流防止器外形及尺寸表·YQ系列双止回阀倒流防止器水头损失曲线SHS系列双止回阀倒流防止器外形尺寸：64
SHS系列螺纹连接双止回阀倒流防止器水头损失曲线·.....68SHS系列法兰连接双止回阀倒流防止器水头损失曲线·....69系列双止回阀倒流防止器外形及尺寸表··-007双止回阅倒流防止器水头损失曲线·，WT-709双止回阁倒流防止器水头损失曲线：：目录
审核路态锋贴志阵校对史长伟必长造设李文李文图集号
12S108-1
钢筋混凝土矩形阀门井
双止回阀倒流防止器地下安装结构说明·钢筋混凝土矩形阀门井配筋图
钢筋混凝土矩形阀门井配筋表及材料表矩形阀门井盖板平面布置图和
预制盖板YB-1配筋图、钢筋表及材料表矩形阀门井盖板平面布置图
预制盖板YB-2~4配筋图
预制盖板YB-5~7配筋图
YB-2-3钢筋表及材料表
YB-47钢筋表及材料表
钢筋混凝土井爬梯、集水坑、人孔盖板及支座安装图···91管道穿钢筋混凝土井井壁预理防水套管、洞口加筋及爬梯PT详图：
漏水报警器
切流阀外形图·
切流阀外形尺寸表，
隔离阀外形图·
隔离阀外形尺寸表·
审核路态锋路出链校对史长伟火长法设计李文查文图集号
12S108-1
1编制依据
为示市业
1.1本图集是根据中华人民共和国住房和城乡建设部建质函[2009]81号文“关于印发《2009年国家建筑标准设计编制工作计划》的通知”对05S108《倒流防止器安装》进行修编的，1.2现行的国家标准、规范
《建筑给水排水设计规范》
《给水系统防回清污染技术规程》GB50015-2003（2009年版）
CECS184:2005
《低阻力倒流防止器应用技术规程》《给水排水工程构筑物结构设计规范》《混凝土结构设计规范》
《建筑地基基础设计规范》
《混凝土结构设计规范》
《给水排水工程管道结构设计规范》CECS259:2009
GB50069-2002
GB50010-2010
GB50007-2011
GB50010-2010
GB50332-2002
《室外给水排水和燃气热力工程抗震设计规范》GB50032-2003《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《建筑地基基础工程施工质量验收规范》《减压型倒流防止器》
《低阻力倒流防止器》
《双止回阀倒流防止器》
CB50202-2011
GB/T25178-2010
JB/T11151-2011
CJ/T160-2010
1.3当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用。2适用范围
本图集适用于新建、扩建和改建的民用与工业建筑给水工程中DN<400、PN<1.6MPa的倒流防止器的设计选用和施工安装。3倒流防止器分类与选型
倒流防止器分类与选型见本图集第5页表1.倒流防止器的设置
4.1倒流防止器阀组至少应由下列组件构成，沿水流方向依次为：前控制阀、水表或流量计（系统需要时设置）、管道过滤器、倒流防止器、可曲挠橡胶管接头或管道伸缩器（螺纹连接时采用活接头）、后控制阀。本图集均按此编制。为了调试和日常检测，有些倒流防止器还需在其前设带有检测孔的专用阀门，或其前管道上设检测孔，这时应在生产厂的指导下参考本图集安装，阀组总长度也将随之改变4.1.1管道过滤器滤网应为不锈钢或铜质材料制作。滤网网孔水流总面积应不小于管道过水断面面积的2~3倍，规格宜为20~60日：
4.1.2倒流防止器阀组宜由倒流防止器生产厂成套供应，以确保阀组正常可靠运行。
4.2倒流防止器应设置在只允许水流单向流动的给水管段上；其公称直径应与连接处管段公称直径一致，公称压力等级不应小于系统工作压力。
4.3倒流防止器宜明装，双止回阀型可采用室外地下安装方式。4.4本图集仅编制倒流防止器水平安装方式：若需垂直安装，必须根据选用产品与生产厂家协调完成。4.5倒流防止器阀组应单组设置：当用于只有一条进水管且不允许中断供水的用户给水系统时可采用两组并联设置方式，其单组过水能力宜按系统设计流量的70%-100%确定，总说明
图集号
审核路志锋路志锋校对史长伟义长设计李文今页
12S108-1
适用介质及温度
适用范围
安装方式
连接形式
生产企业
减压型倒流防止器
《65℃市政自来水
表1倒流防止器分类与选型
低阻力倒流防止器免费标准bzxz.net
<65℃市政自来水。
适用于所有防回流污染情况
由两个独立作用的止回阅和一个泄水阀组成，能严格限定管道中的压力水只能单向流动的水力控制装置在3m/s流速时允许压力损失100kPa。按照安装位置分为室内、室外地上安装；按照所连接的仪表分为带水表、不带水表。
公称尺寸小于DN50，为螺纹连接；公称尺寸大于等于DN50，为法兰或卡箍连接。
广东永泉阀门科技有限公司
株洲南方阀门股份有限公司
沃茨（上海）管理有限公司
上海商桥水暖设备有限公司
第7~30页
双止回阀倒流防止器
<65℃市政自来水，
适用于生活饮用水回流污染危害程度适用于生活饮用水回流污染危害为低和中等级两种情况
由双级止回阀结构的主阅和中间自动排水装置组成，在回流时能够形成中间腔空气断，严格防止回流污染，在2m/s流速时水头损失小于40kPa.
按照安装位置分为室内、室外地上安装：按照所连接的仪表分为带水表、不带水表。
公称尺寸小于等于DN50，螺纹连接：公称尺寸大于等于DN50，法兰连接。上海上龙阀门厂
第31~49页
程度为低等级的背压回流的情况。两个独立止回阅串联装置，防止管道中压力水逆向流动，在2m/s流速时水头损失小于40kPa。
按照安装位置分为室内安装、室外地上安装、室外地下安装：按照所连接的仪表分为带水表、不带水表。
公称尺寸小于DN50，为螺纹连接：公称尺寸大于等于DN50，为法兰或卡箍连接。
广东永泉阀门科技有限公司
沃茨（上海）管理有限公司
上海上龙阀门厂
第50~92页
总说明
审核路志锋路志驻校对史长伟长体设计李文态文图集号
12S108-1
4.6从生活给水管道上单独接出消防用水管道时，倒流防止器阅组应设置在尽量靠近消防给水管道接出位置的系统始端，并按照现行消防规范的要求确定该阀组是否配置管道过滤器及其孔径：
4.7倒流防止器排水口不得直接接至排水管，应采用间接排水，4.8倒流防止器设置地点的环境应清洁，且有足够的安装与维修空间，并考虑倒流防止器排水条件，4.9在有结冻可能的地区，倒流防止器阀组宜设置在采暖房间。双止回阅型倒流防止器可设在冰冻线下阅门井里，井盖可采用双层保温井盖。
4.10当回流介质温度有可能出现高于65℃情况时，应选用热水型倒流防止器或由生产厂家采取相应的技术措施。4.11在进行系统水力计算时，除计算倒流防止器的水头损失外，还应考虑管道过滤器、水表等阀组组件的水头损失。倒流防止器的水头损失值应根据生产厂家提供的水头损失曲线或水头损失实测数据确定。
5.倒流防止器阀组的安装
5.1倒流防止器阀组的安装，应在其上、下游给水管道冲洗干净后进行。
5.2安装前应检查倒流防止器阀组各组件之间的紧固螺栓是否有松动现象。发现异常，应重新紧固。但不得对倒流防止器阀体部件进行分解拆装。
5.3倒流防止器阀组各组件阀体上标示的箭头指向应与系统水流方向一致.
5.4倒流防止器应采用支架（或支墩）单独固定，不应将阀体重量传递给两端管道，也不应将外部荷载作用在倒流防止器阀体上。
5.5在安装完成后，现场调试前，阀组前、后的控制阀应处于关闭状态。
5.6有关阀门井的结构说明详见本图集第73页。6.其他
6.1倒流防止器的调试、验收和日常定期检测，应按有关标准进行。
6.2图集中未注明的尺寸单位均以mm计7.本图集参加编制单位
广东永泉阀门科技有限公司
上海上龙闵门厂
上海高桥水暖设备有限公司
沃茨（上海）管理有限公司
株洲南方阀门股份有限公司
总说明
图集号
审核路志锋路出链校对史长伟史在造设计李文态之页
12S108-1
测压孔
进口止回阀
测压孔
湿水阀
剩压孔
出口止回阀
螺纹连接直通式倒流防止器构造示意图1、倒流防止器工作参数：
Pi—进水腔压力（kPa）：
P3出水腔压力（kPa）：
2.创流防止器工作原理
P2—中间腔压力（kPa）
2.1系统管网供水压力正常状态：在零流量时，进水止回阀和出水止回阅受弹簧推力作用自动关闭；用户正常用水时，进、出水止回阀开启，此时中间腔泄水阀受压差Pi-Pz>14kPa作用，呈关闭状态，不排水。
2.2防止背压回流：出水管路因菜种原因压力P上升，且P接近接近基至大于P1，进、出水止回阀受弹簧推力作用自动关闭。此时如出水止回阀存在泄漏现象，中间腔的水压P将随之升高，当压差Pl-P1>14kPa时，淮水阀自动开启将团流水排出，空气进入中间阀腔形成空气隔断，防止背压回流，进口止回阀
测压孔
测压孔
出口正回阀
题压孔
泄水阀
法兰连接直通式倒流防止器构造示意图2.3防止虹吸倒流：上游处于非正常供水状态，当进水腔压力P1下降到14kPa或更低时，无论中间胶和出水贮压力为多大，泄水阀均连续开启泄水，当P降为零时，泄水阀处于全开状态，大气通过漏水斗装置进入中间腔，使中间腔成为气室，形成进水腔与出水腔之间的空气隔断，防止虹吸回流，2.4水头损失：不同厂家，相应流速下的水头损失详见有关系列产品水头报失曲线。
减压型倒流防止器构造及工作原理审核路志锋路忠驻校对史长伟史长治设计李文会文图集号
12S108-1
