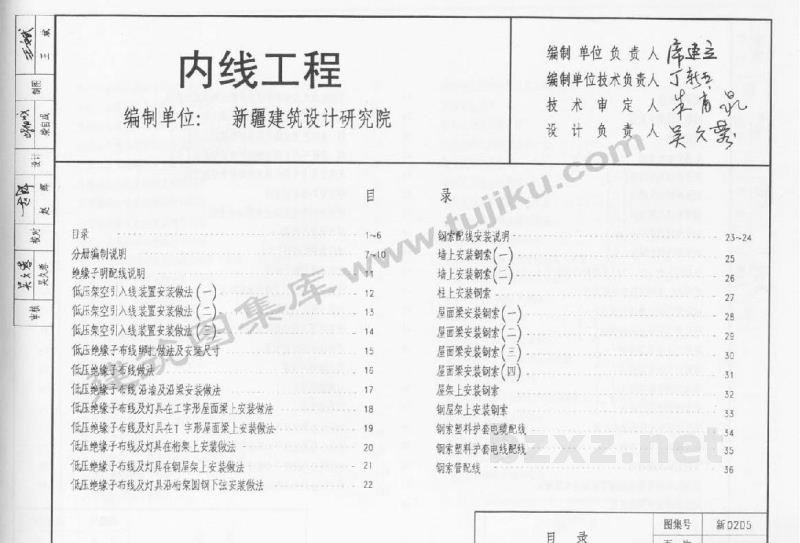

内线工程
新02D5

目录
目录1-5 分册编制说明7-8 绝缘子耐配线架图9 低压架空引入线装置安装做法（一）12 低压架空引入线装置安装做法（二）13 低压架空引入线装置安装做法（三）14 低压绝缘子布线绑缠规定及安装尺寸15 低压绝缘子布线规格16 低压绝缘子布线墙端及梁头安装做法17 低压绝缘子布线及灯具在工字形房窗架上安装做法18 低压绝缘子布线及灯具在T字形屋梁顶上安装做法19 低压绝缘子布线及灯具在桁架上安装做法20 低压绝缘子布线及灯具沿钢屋架上安装做法21 低压绝缘子布线及灯具沿钢屋面下弦安装做法22
目录 (续)
钢管配线安装说明23-24 墙上安装钢索（一）25 墙上安装钢索（二）26 柱上安装钢索27 屋面梁安装钢索（一）28 屋面梁安装钢索（二）29 屋面梁安装钢索（三）30 屋面梁安装钢索（四）31 屋架上安装钢索32 钢屋架上安装钢索33 钢管塑料护套电缆配线34 钢管塑料护套电缆配线35 钢管管配线36

图集号	新 02D5
页次	1

工程	类别	附录名称	页次
序号	名称	说明
电气设备安装工程	钢塑管配线	37	可挠金属电线保护管内敷设和终端头敷设	59
38	可挠金属电线保护管在现浇混凝土板中预留配安装方法	60
39	箱、盒配可挠金属电线保护管连接方法（一）	61
40	箱、盒配可挠金属电线保护管连接方法（二）	62
塑料配线	41	电气设备与可挠金属电线保护管连接方法	63
42	硬质塑料管内配线时硬聚氯乙烯管在轻钢龙骨隔墙的安装	65
43	硬塑料管的敷设（一）	66
44	硬塑料管的敷设（二）	67
45	照明灯具水配管方法	68
46	硬质塑料管卡及附件安装示意	69
47	补配盒板中接线盒做法	70
48	硬质塑料管内接线盒固定做法	71
钢索配线	49	塑料地板接线盒安装	72
50	开关盒暗向安装	73
51	灯线盒安装（一）灯线盒安装（二）	74 75
52	地面内金属线槽布线说明	76
53	地面内金属线槽平面布置图符号举例、说明及布置示意	77
54	地面内金属线槽平面布置示意图	78
