标准简介/下载福建省建筑标准设计
窗式空调器箱
DBJT13-15
| 闽93J15 | 1993 |
窗式空调器箱
| 主编单位负责人：徐以 | ||||
| 批准部门： | 福建省建设委员会 | 批准文号： | 闽建标(1993)0006号 | 主编单位技术负责人：汪天春 |
| 主编单位： | 福州市建筑设计院 | 统一编号： | DGJT 13-15 | 技术审与人：林家 |
| 发行日期： | 1993年 月 日 | 图集号： | 闽93J15 | 设计负责人：陈金良 |

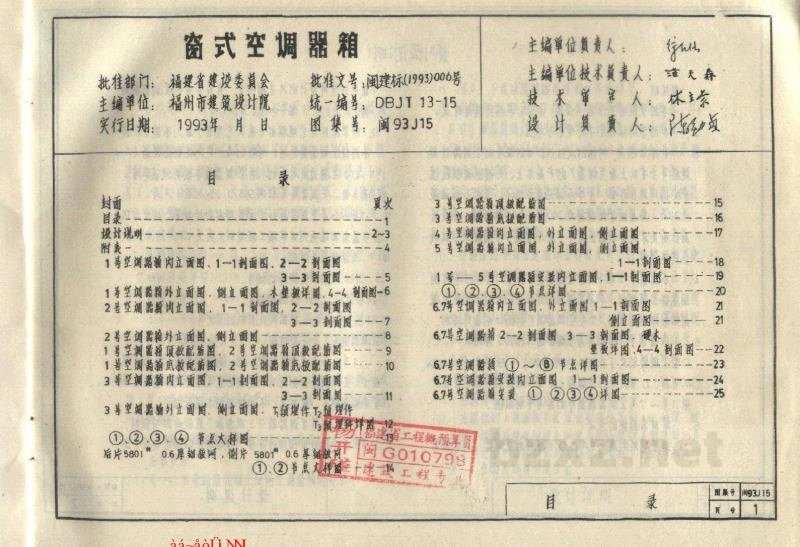

目录
| 页次 | |||
|---|---|---|---|
| 封面 | |||
| 目录 | |||
| 设计说明......2-3 | |||
| 附表......4 | |||
| 1号空调器箱剖立面图，1—1剖面图，2—2剖面图......5 | |||
| 1号空调器箱外立面图、侧立面图，3—3剖面图......5 | |||
| 1号空调器箱正面配筋图，木盖板详图，4-4, 剖视图......6 | |||
| 2号空调器箱剖立面图，1—1剖面图，7—7剖面图......7 | |||
| 2号空调器箱外立面图、侧立面图......9 | |||
| 1号空调器箱正面配筋图，3号空调器箱背面配筋图......9 | |||
| 1号空调器箱纵向配筋图，2号空调器箱纵向配筋图......10 | |||
| 3号空调器箱剖立面图，1—1剖面图，2-2剖面图......11 | |||
| 3号空调器箱外立面图、侧立面图，预埋件T2节点详图......12 | |||
| ①、②、③、④节点大样图......14 | |||
| 贴片5601*0.6厚铝板，①、②节点详图......14 | |||
| 页次 |
|---|
| 3号空调器箱纵向配筋图......15 |
| 3号空调器箱背面配筋图......16 |
| 4号空调器箱剖立面图，对立面图、侧立面图......17 |
| 5号空调器箱剖立面图，对立面图、侧立面图......18 |
| 1号～5号空调器箱安装节点详图，1—1剖面图......20 |
| ①、②、③、④节点详图......20 |
| 6.7号空调器箱剖立面图，外立面图 |
| 6,7号空调器箱2-2、3-3剖面图，模板......22 |
| 6,7号空调器箱①～⑧节点详图......23 |
| 6.7#空调器箱安装立面图，1-1剖面图......24 |
| 6,7号空调器箱安装①、②、③、④详图......25 |
闽G010798
福建省建筑工程标准设计办公室工程档案专用章
| 目录 | |
|---|---|
| 图集号： | 闽93J15 |
| 页号： | 1 |
àá-äöù ÑL

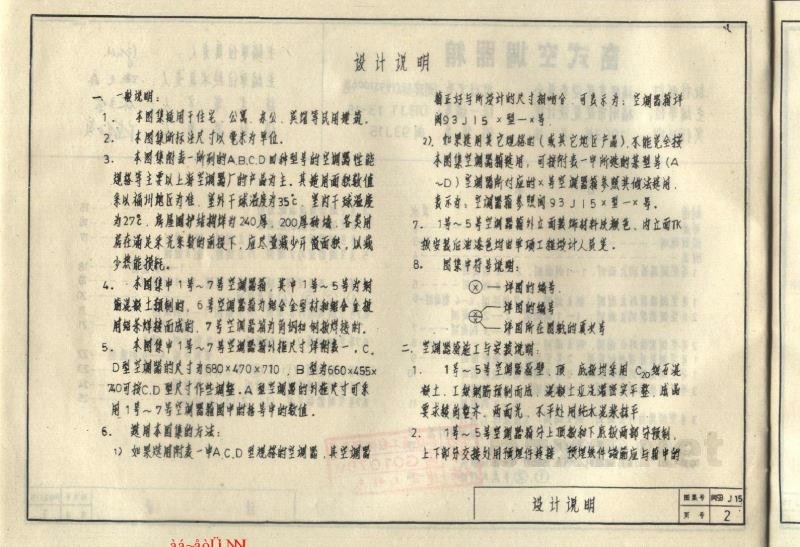

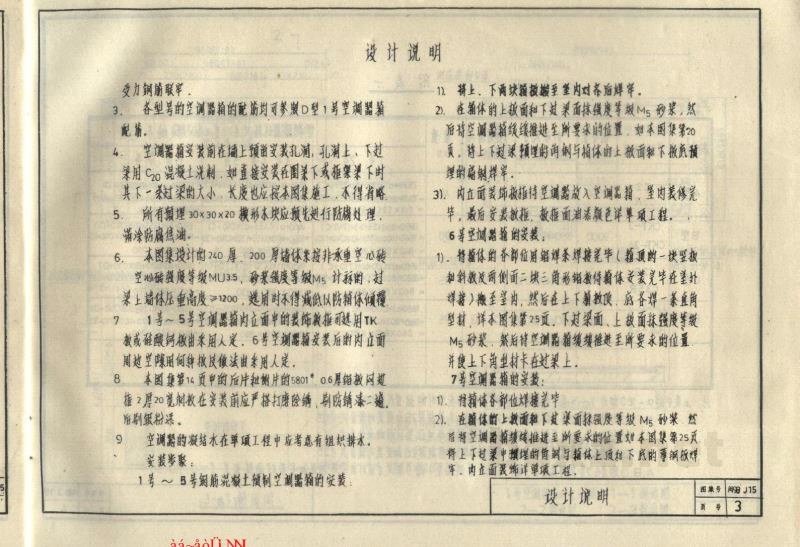

设计说明 膨胀器安装方案
一、一般说明：
- 本图集适用于住宅、公寓、办公、宾馆等民用建筑。
- 本图集中的标注尺寸以毫米为单位。
- 本图集附录一系列列的A、B、C、D四种型号的空调器性能规格书主要从上海空调器厂的产品为主。其适用范围数值表以福州地区为准，室外干球温度自35℃，室内干球温度为27℃，房间维护结构热阻为240秒、200.8秒钟等类别在满足采光系数的前提下，应尽量减少窗户面积，以减少能量损耗。
- 本图集中1号～7号空调器，其中1号～5号采用膨胀水银封的，6号空调器室内机全封闭和铝合金框架用木条焊接而成。7号空调器为角钢和钢板焊接成。
- 本图集中1号～7号空调器的安装尺寸详附表一、C、D型空调器的尺寸为680×470×770，B型有650×455×240可配CD型式作室外器，A型空调器的外框大可用。图集中1号～7号空调器图中编号中的数值，适用于中国国内的方法：
- 如果采用附录一A、B、C、D型规格书的空调器，其空调器箱体尺寸与所设计的尺寸相吻合，可表示为：空调器规格书03115×型—x号。
- 如果采用国外品牌（或其它地区产品），不能完全按本图集中空调器安装时，可参照在第一节所述调整型号（A、B、C、D）空调器所对应的1号至5号膨胀器规格及做法说明。表示为：空调器规格书93j15×型—x号。
- 1号～5号空调器箱对立面装饰的贴材颜色，应以上海K批金悦花洒油漆色的单墙工程设计人员定。
8. 图集中符号说明：
- ① — 详图的编号
- ② — 详图的编号
- ⊕ — 详图所在图纸的页次号
二、空调器安装工艺及说明：
- 1号～5号空调器箱型，顶、底框架采用C80钢平承板土，工字型钢焊接而成。连接件上端与膨胀管架梁、墙面要求板的平整、面光洁，不得开孔和木混凝土找平。
- 1号～5号空调器箱门上玻璃和下层板用铆钉联接，上下部分交接处用预埋件联接，预埋件焊脚面应与箱中的...
