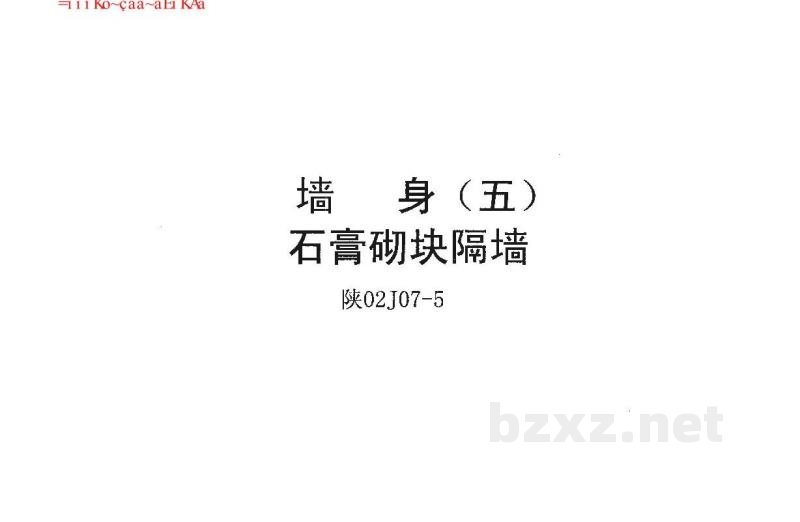

标准简介/下载墙身（五）
石膏砌块隔墙
陕02J07-5
墙 身（五）
（石青砌块隔墙）
| 批准部门：陕西省建设厅 编制单位：陕西省建筑标准设计办公室 |
批准文号：陕建函（2003）20号 图 集 号：陕02J 07-5 实行日期：2003年3月1日 |
| 单位负责人：高子平 技术负责人： 技术审定人：梁成根 设计负责人： |
|

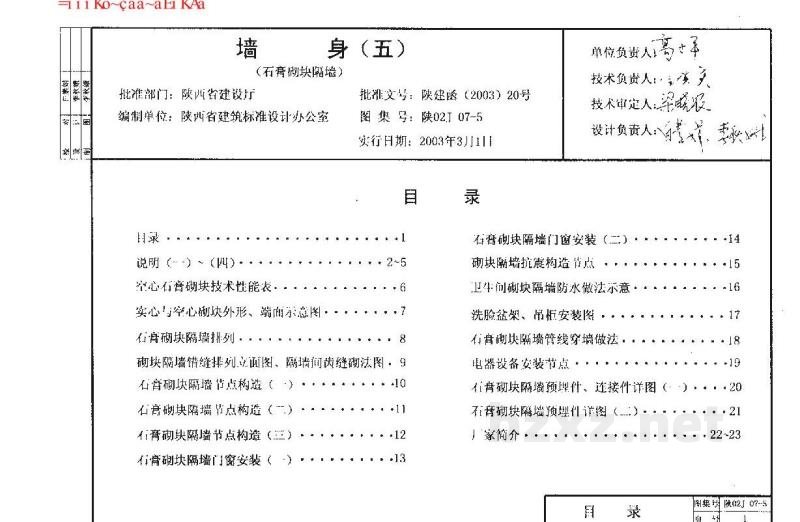

目录
|
目录 ···· 1 说明（一）～（四） ···· 2-5 空心石青砌块性能表 ···· 6 实心与空心砌块外形、端面示意图 ···· 7 石青砌块隔墙排列 ···· 8 砌块隔墙错缝排列立面图、隔墙间齿缝做法图 ···· 9 石青砌块隔墙节点构造（一） ···· 10 石青砌块隔墙节点构造（二） ···· 11 石青砌块隔墙节点构造（三） ···· 12 石青砌块隔墙门窗安装（一） ···· 13 |
石青砌块隔墙门窗安装（二） ···· 14 砌块隔墙抗震构造节点 ···· 15 卫生间砌块隔墙防水做法示意 ···· 16 洗脸盆架、吊柜安装图 ···· 17 石青砌块隔墙管线穿墙做法 ···· 18 电器设备安装节点 ···· 19 石青砌块隔墙预埋件、连接件详图（一） ···· 20 石青砌块隔墙预埋件详图（二） ···· 21 厂家简介 ···· 22-23 |
| 图集号：陕02J 07-5 页 次：1 |

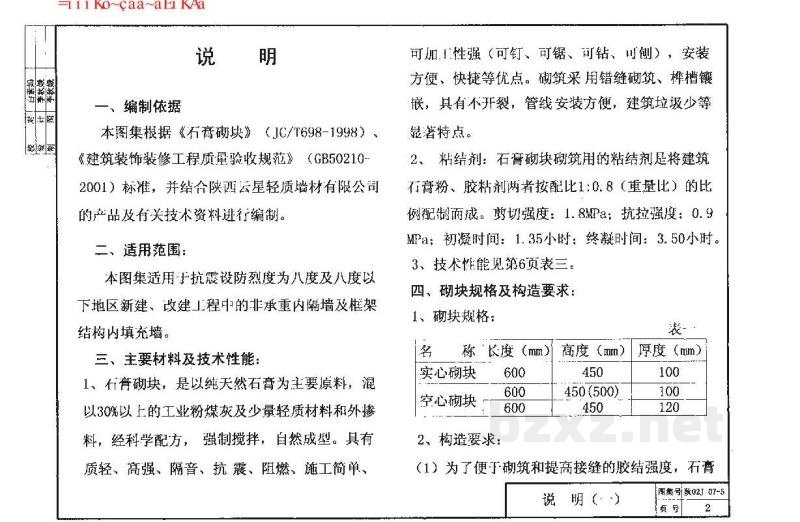

说 明
一、编制依据
本图集根据《石膏砌块》（JC/T698-1998）、《建筑装饰装修工程质量验收规范》（GB50210-2001）标准，并结合陕西三星轻质建材有限公司的产品及有关技术资料进行编制。
二、适用范围：
本图集适用于抗震设防烈度为八度及八度以下地区新建、改建工程中的非承重内隔墙及框架结构内填充墙。
|
三、主要材料及技术性能：
|
可加工性强（可钉、可锯、可钻、可刨），安装方便、快捷等优点。砌筑采用错缝砌筑，榫槽镶嵌，具有不开裂，管线安装方便，建筑垃圾少等显著特点。
四、砌块规格及构造要求： 1、砌块规格： |
|
2、构造要求：
(1) 为了便于砌筑和提高接缝的粘结强度，石膏
