【陕02G07】 钢筋混凝土住宅阳台

目录

• 编制说明 ... 2~3
• 板式阳台1、2型平面图 ... 4
• 板式阳台3型平面及详图 ... 5
• 梁板式阳台面及详图 ... 6
• 梁板式阳台构件详图 ... 7
• 平衡板式阳台1型平面图 ... 8
• 平衡板式阳台2、3型平面及详图 ... 9
• 单阳台选用表 ... 10
• 组合阳台选用表 ... 11~16
• YT12-1 (2) - XX-A1 材料表 ... 17~20
• YT12-1 (2) - XX-C1 材料表 ... 21~22

• YT15-1 (2) - XX-A1 材料表 ... 23~26
• YT15-1 (2) - XX-B1 材料表 ... 27~28
• YT15-1 (2) - XX-C1 材料表 ... 29~30
• YT18-1 (2) - XX-B1 材料表 ... 31~32
• YT12-1 (2) - XXXX-A1 材料表 ... 33~39
• YT12-1 (2) - XXXX-C1 材料表 ... 40~43
• YT15-1 (2) - XXXX-A1 材料表 ... 44~50
• YT15-1 (2) - XXXX-B1 材料表 ... 51~57
• YT15-1 (2) - XXXX-C1 材料表 ... 58~61
• YT18-1 (2) - XXXX-B1 材料表 ... 62~68

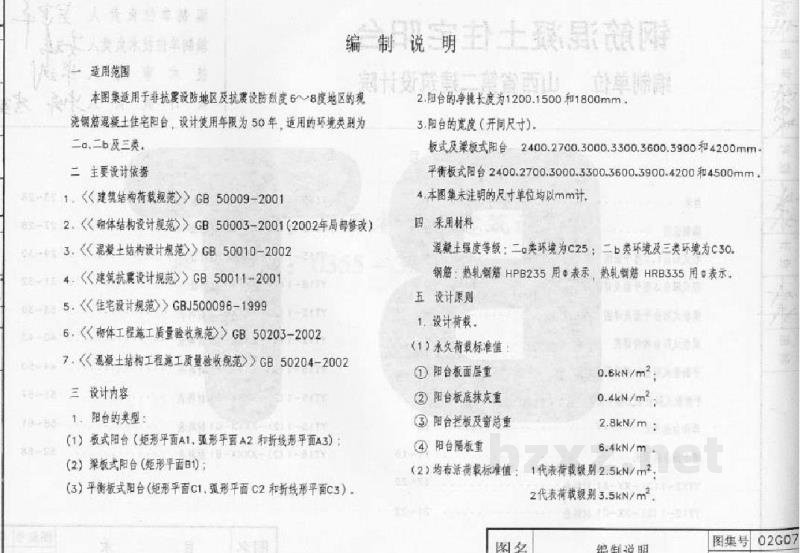

一 适用范围

本图集适用于非抗震设防地区抗裂设防烈度6～8度地区的现浇钢筋混凝土住宅阳台，设计使用年限为50年，适用的环境类别为一、a、b及二类。

二 主要设计依据

1. 《建筑结构荷载规范》GB 50009-2001
2. 《砌体结构设计规范》GB 50003-2001（2002年版修改）
3. 《混凝土结构设计规范》GB 50010-2002
4. 《建筑抗震设计规范》GB 50011-2001
5. 《住宅设计规范》GBJ9-86-1999
6. 《砌体工程施工质量验收规范》GB 50203-2002
7. 《混凝土结构工程施工质量验收规范》GB 50204-2002

三 设计内容

1. 阳台的表型：

• 板式阳台（矩形平面A1，弧形平面A2和折线形平面A3）；
• 梁式太阳台（矩形平面B1）；
• 平板梁式阳台（矩形平面C1、圆形平面C2和折线形平面C3）。

2. 阳台的净进深为1200、1500和1800mm；

3. 阳台的宽度（开间尺寸）：

• 板式及梁式阳台：2400,2700,3000,3300,3600,3900和4200mm；
• 平板梁式阳台：2400,2700,3000,3300,3600,3900,4200和4500mm。

4. 本图集未注明的尺寸单位均以mm计；

四 采用材料

混凝土强度等级：一类a类环境为C25；二、b类环境及三类环境为C30。

钢筋：热轧Ⅱ级HRB335用a表示，热轧Ⅲ级HRB400用b表示。

五 设计活载

1. 设计荷载：

1. 永久荷载标准值：
   • ①阳台楼面活载
   • ②阳台板底灰重 0.4kN/m²；
   • ③阳台栏杆及管边重 1.8kN/m；
   • ④阳台隔墙自重 6.4kN/m。

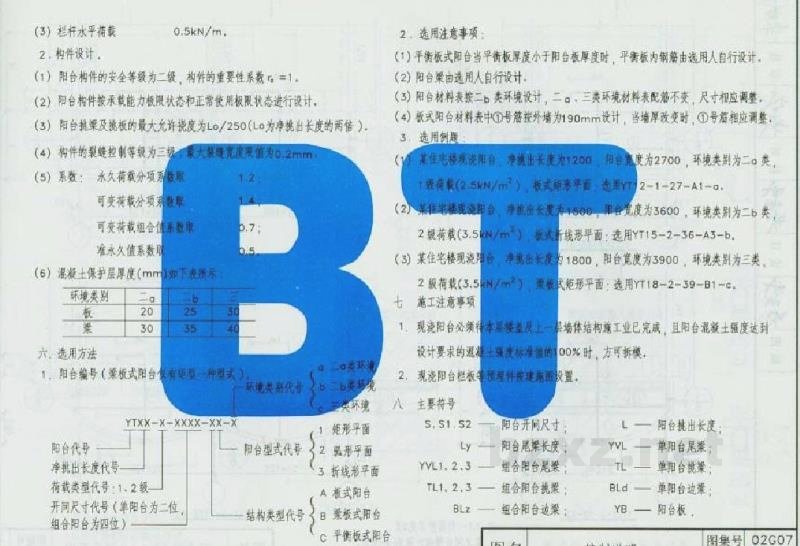

(2) 均布活荷载标准值：1代表荷载取到3.5kN/m²，
2代表荷载取到3.5kN/m²
