标准简介/下载墙下条形基础图集
青 02G03
墙下条形基础图集
| 批准部门：青海省建设厅 | 批准文号：青建设[2004]35号 | 单位负责人：签名 |
| 编制单位：青海省建筑物基础设计研究院 | 统一编号：DBJT26-22 | 技术负责人：签名 |
| 实行日期：2004年6月1日 | 图集号：WQZG03 | 技术审定人：签名 设计负责人：签名 |
目 录
| 编制说明 | 页码 |
|---|---|

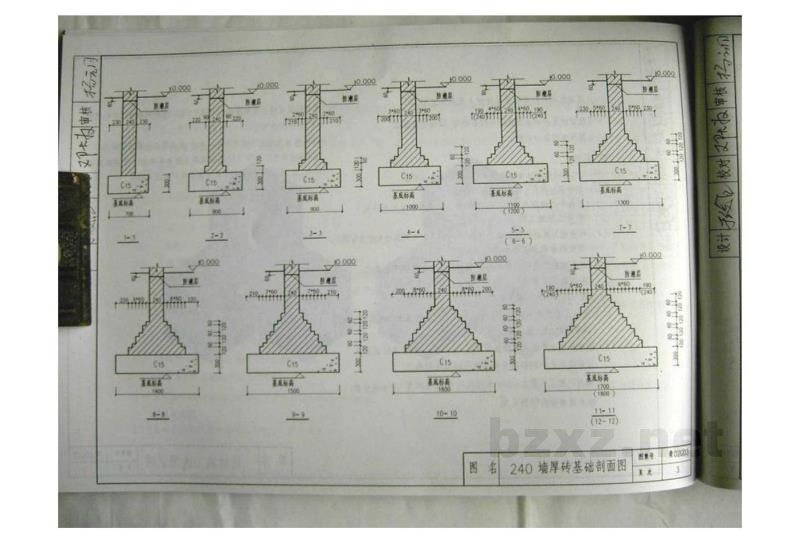

| 240厚砖基础剖面图 | 2 页 |
| 360厚砖基础剖面图 | 3 页 |
| 变形缝基础构造（一） | 4 页 |
| 变形缝基础构造（二） | 5 页 |
| 240厚混凝土条形基剖面图 | 6 页 |
| 360厚混凝土条形基剖面图 | 7 页 |
| 240厚毛石基础剖面图 | 8 页 |
| 360厚毛石基础剖面图 | 9 页 |
| 240厚毛石混凝土条形基剖面图 | 10 页 |
| 360厚毛石混凝土条形基剖面图 | 11 页 |
| 带壁柱砖墙基础剖面图 | 12 页 |
| 地下钢筋混凝土条形基础选用说明 | 13 页 |
| 地下钢筋混凝土条形基础选用表 | 14 页 |
| 基础组合示意图、基础预留孔洞示意图,120,240厚墙无毛石基础剖面图 | 15 页 |
| 扩展基础构造 | 16 页 |

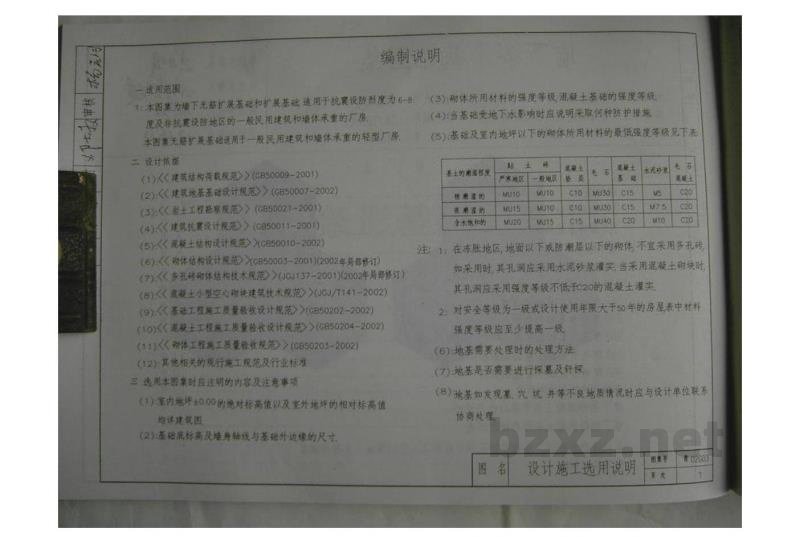

编制说明
一 适用范围
- (1)本图适用于地下无桩扩展基础与扩展基础, 适用于地基设计等级为6~8级且非抗震设防地区的一般民用建筑和砌体承重结构厂房。
本图集不适用于地基处理或采用桩基及建筑物和构筑物承重的轻型厂房。
二 设计依据
- (1)《建筑结构设计规范》(GB50009-2001)
- (2)《建筑地基基础设计规范》(gb50007—2002)
- (3)《岩土工程勘察规范》(GB50021-2001)
- (4)《建筑抗震设计规范》(GB50011-2001)
- (5)《混凝土结构设计规范》X(GB50010—2002)
- (6)《砌体结构设计规范》(gb50003—2001)(2002年局部修订)
- (7)(8) 《建筑桩基技术规范》JGJ94-94
- (8)《膨胀土小型空心砌块墙技术规程》(JJ/T141-2002)
- (9)《基础工程地基处理设计规程》(GB50007—2002)
- (10)(11) 《建筑桩基技术规范》JGJ94-94
- (11)《砌体工程施工及验收规范》(GB50203-2002)
- (12)其他有关的现行施工规范和行业标准。
三 选用本图集时应注意的内容及注意事项
- (1)室内地面±0.00的绝对标高值以及室外地坪的相对标高差。
- (2)基础底宽及墙身截面尺寸与基础外边缘的尺寸。
- (3)砌体所用材料的强度等级、混凝土基础的强度等级。
- (4)当场地为地下水位影响时说明应采用的防护措施。
- (5)基础及垫层以下的地基对材料的最低强度要求见下表
| 岩土名称 | 土、岩 | 混凝土 垫层 |
|||||
|---|---|---|---|---|---|---|---|
| 一般地区 | 湿陷性黄土地区 | ||||||
| 非自重 | 自重 | Ⅰ级 | Ⅱ级 | Ⅲ级 | Ⅳ级 | ||
| 粘性土、粉质粘土 (稍密以上) |
MU10 | MU10 | C10 | MU10 | C15 | - | C20 |
| 粉土 (稍密以上) |
MU10 | MU10 | C10 | MU20 | C15 | M7.5 C15 |
C20 |
| 砂土、碎石类土 (稍密以上) |
MU10 | MU10 | C15 | - | M7.5 C20 |
M10 C20 |
C30 |
注:
- 1.在冻结地区,地面以下或冻土层以下的砌体,不宜采用多孔砖。当采用时,其孔洞应采用水泥砂浆灌实。当地下水位较高且上部墙体为混凝土或钢筋混凝土结构时,基础可采用强度等级不低于C20的混凝土灌注。
- 2.对安全等级为一级或设计使用年限大于50年的房屋基中材料强度等级应至少提高一级。
- (6)地基需要处理时的处理方法
- (7)地基是否需要采用打桩基础及详图
- (8)地基如发现有文、化石,并需不同地质情况时应与设计单位联系协商处理。
| 图号 | 设计施工选用说明 | ||
