标准简介/下载内装修(四)变形缝、窗台及窗帘配件
青 02J04-4
内装修（四）— 变形缝、窗台及窗帘配件
| 审批部门：青海省建设厅 | 批准文号：青建设[2004]35号 | 单位负责人： 技术负责人： 技术审定人： 设计负责人： |
||
| 编制单位：青海省建筑勘察设计院 | 统一编号：DBJ726-21 | |||
| 实行日期：2004年8月1日 | 图集号：青02J04-4 | |||

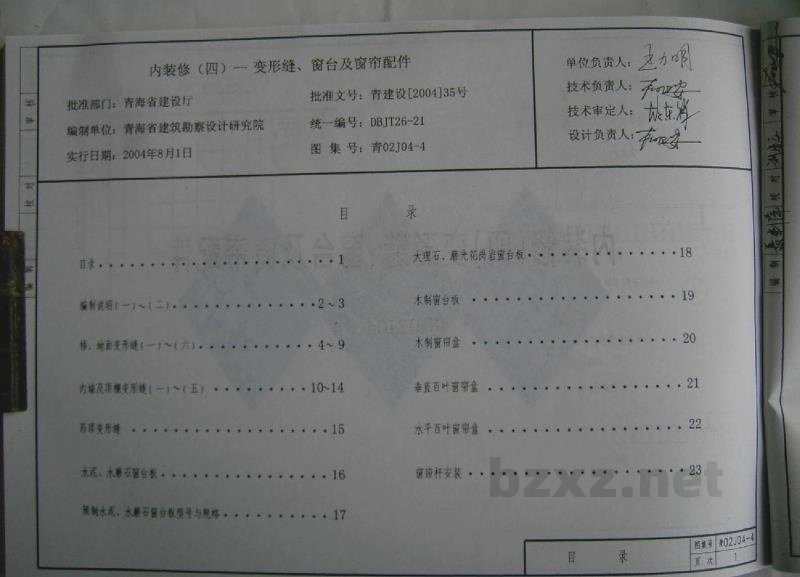

目 录
| 目录 ·········· 1 | 大理石、磨光花岗岩窗台板 ·········· 18 |
| 编制说明（一）～（二） ·········· 2~3 | 木制窗台板 ·········· 19 |
| 楼、地面变形缝（一）～（六） ·········· 4~9 | 木制窗压盒 ·········· 20 |
| 内墙及顶棚变形缝（一）～（五） ·········· 10~14 | 垂直百叶窗压盒 ·········· 21 |
| 吊顶变形缝 ·········· 15 | 水平百叶窗压盒 ·········· 22 |
| 水泥、水磨石窗台板 ·········· 16 | 窗帘杆安装 ·········· 23 |
| 预制水泥、水磨石窗台板型号与规格 ·········· 17 |
目 录
编制说明
. 本图集依据《建筑装饰装修工程质量验收规范》（GB 50210-2001）及其它有关规范进行编制。
二、本图集包括变形缝、窗台及窗沿配件三部分的构造详图，适用于民用建筑和一般工业建筑。
三.变形缝
- 变形缝包括伸缩缝、沉降缝和防震缝，变形缝的设置应根据建筑的体型、结构特点和抗震要求等，考虑，由单体工程设计确定。若缝宽超过本图集规定，变形缝做法由设计人另行设计。
- 墙体、顶棚、地面材料按单体工程设计；盖缝板材料详见本图集第4~15页；变形缝内填充的保温材料可选用矿棉、岩棉、超细玻璃棉、聚苯乙烯板等不燃、难燃材料。保温材料的品种由设计人在单体工程中注明。
- 变形缝施工中，钢板、铝板、铜板接缝处均须全焊满；若接缝时应采用铆钉焊接；0.55厚镀锌钢板可变形部分展开量为≥2B,纵向搭接长度不小于100,表面刷防锈漆两道，且铁皮接缝处均须咬接密实。
四、窗台及配件
- 本图集包括水泥窗合板、水磨石窗台板、大理石窗合板、磨光花岗岩窗台板和木制窗合板。预制水泥窗合板的代号为A1~A27，预制水磨石窗台板的代号为B1~B2；窗洞口宽度为600~2400，窗台板的宽度有140、200、260三种规格，对于宽≥1500以下预制配筋窗合板是否需角钢支架应计算定。
- 窗合板角钢支架中距450~900，但用于组合窗台时，窗合板拼缝处必须设置一个支架。安装方式见①和④。
- 当需要设置窗台梁时，窗台梁按单体工程设计。
- 暖气槽部分的墙体保温须符合《民用建筑节能设计标准海南省实施细则》（DB63/344-1999）。
5.预制窗台板的制作
- (1) 水泥合板：30厚C20细石混凝土随打随抹平，面层5厚1:2.5水泥砂浆抹压光。
编制说明（一）
图号 QJ03J04-4
页次 2
