标准简介/下载河南省工程建设标准设计
洛阳市规划建筑设计研究院
批准使用范围：河南省内 2003年6月1日
DBJT19-01-2002

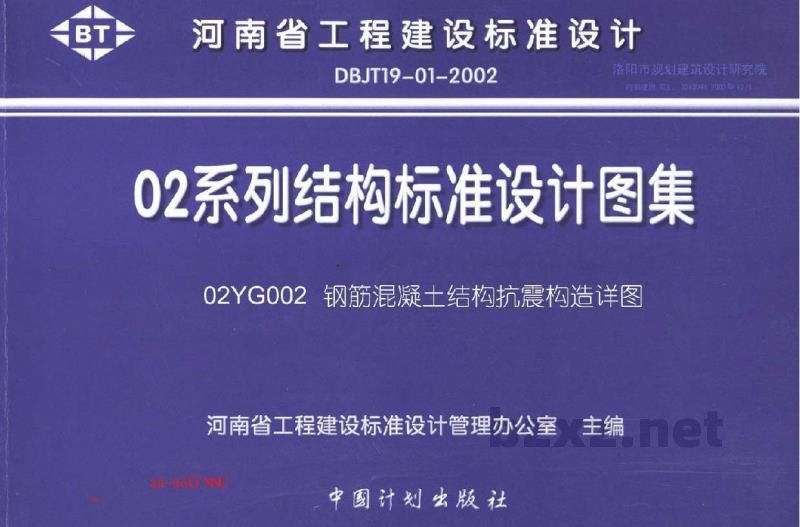

02系列结构标准设计图集
02YG002 钢筋混凝土结构抗震构造详图
河南省工程建设标准设计管理办公室 主编
No-450172C
中国计划出版社
钢筋混凝土结构抗震构造详图
（现浇框架、抗震墙、柱架-抗震墙、部分框支-抗震墙等结构）
| 编制单位：河南省建筑设计研究院 图集号：02YG002 |
| 编制单位负责人 | 凌君达 |
|---|---|
| 编制单位技术负责人 | 袁世惠 |
| 技术审定人 | 蔡黎明 |
| 设计负责人 | 贺高凯 |
目 录
目录 .................................................. i~ii
编制说明 .......................................... 3~10
框架柱的纵筋锚固连接 .............................. 11
框架梁的纵筋锚固连接 .............................. 12
一、抗震等级框架纵向钢筋构造 ..................... 13
二、抗震等级框架纵向钢筋构造 ..................... 14
三、抗震等级框架纵向钢筋构造 ..................... 15
四、抗震等级框架纵向钢筋构造 ..................... 16
框架顶层端节点构造，纵筋锚固及箍筋弯折做法 ................. 17
aa~aoü NNJ
一、抗震等级柱梁钢筋构造 ..................... 18
二、抗震等级框架梁箍筋构造 ..................... 19
三、抗震等级框架主筋锚固构造 ................. 20
四、抗震等级框架梁钢筋构造 ..................... 21
框架柱截面及配筋构造 .............................. 22
框架梁截面积配置构造，水平加腋梁截面积构造 ............... 23
框架梁变高度时纵向钢筋锚固构造 ..................... 24
悬臂梁纵筋与箍筋锚固构造 .......................... 25
梁、柱节点配筋构造 .................................... 26
| 序号 | 抗震墙的截面及配筋构造 | 27 | 框架梁纵向钢筋构造 | 38 |
|---|---|---|---|---|
| 抗震墙竖向分布钢筋连接及锚固 | 28 | 框架梁、柱支座的箍筋构造 | 39 | |
| 抗震墙水平分布钢筋连接及锚固 | 29 | 框架层的抗震墙、框支梁及楼板构造 | 40 | |
| 抗震墙水平分布钢筋的连接 | 30 | 预制板安装构造 | 41 | |
| 抗震墙的边缘构件 | 31 | 后砌填充墙与框架柱拉结（8、9度） | 42 | |
| 框支柱及抗震墙边缘构件的纵向钢筋连接 | 32 | 后砌填充墙与框架柱拉结（6、7度） | 43 | |
| 开洞抗震墙构造、连梁加配交叉斜筋和交叉暗撑构造 | 33 | 后砌填充墙与抗震墙、构造柱的拉结 | 44 | |
| 连梁配筋构造 | 34 | 后砌填充墙设置水平系梁、现浇过梁构造 | 45 | |
| 带边柱抗震墙构造 | 35 | 后砌填充墙与梁、板的拉结 | 46 | |
| 暗梁截面构造、抗震墙洞口补强配筋 | 36 | |||
| 框支梁、柱支座截面及纵向配筋构造 | 37 |
aa-ao ü NÜ
| 图名 | 洛阳市规划建筑设计研究院 内部使用 TEL：3260417-2004年10月 |
|---|---|
| 图号 | 02YG002 页 7 |
