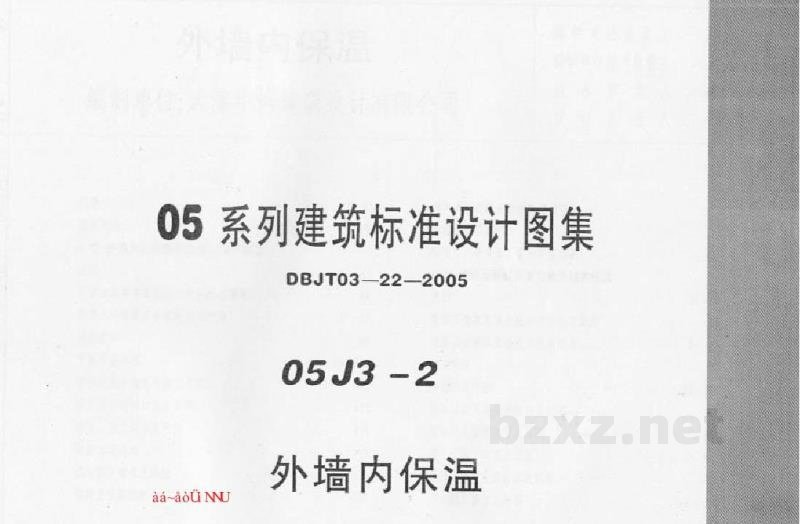

标准简介/下载05 系列建筑标准设计图集
DBJT03-22-2005
05J3-2
外墙内保温
外墙内保温
编制单位：天津中怡建筑设计有限公司
| 编制 单位负责人 | |
| 编制单位技术负责人 | |
| 技 术 审 定 人 | |
| 设 计 负 责 人 |

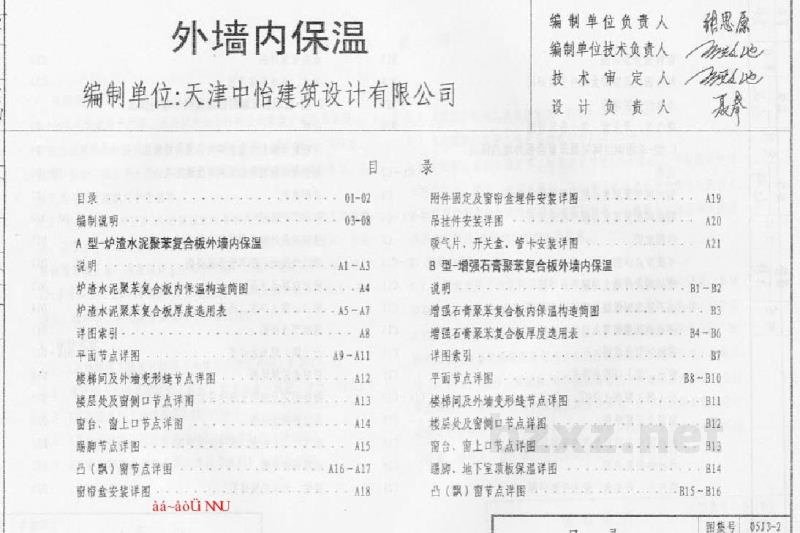

目 录
| 目录 | 01-02 | ||||
| 编制说明 | 03-08 | ||||
| A 型-炉渣水泥聚苯复合板外墙内保温 | |||||
| 说明 | A1-A3 | ||||
| 炉渣水泥聚苯复合板内保温构造简图 | A4 | ||||
| 炉渣水泥聚苯复合板厚度选用表 | A5-A7 | ||||
| 详图索引 | A8 | ||||
| 平面节点详图 | A9-A11 | ||||
| 楼梯间及外墙变形缝节点详图 | A12 | ||||
| 楼层处及窗侧口节点详图 | A13 | ||||
| 窗台、窗上口节点详图 | A14 | ||||
| 踢脚节点详图 | A15 | ||||
| 凸（飘）窗节点详图 | A16-A17 | ||||
| 窗帘盒安装详图 | A18 | ||||
| B 型-增强石膏聚苯复合板外墙内保温 | |||||
| 说明 | B1-B2 | ||||
| 增强石膏聚苯复合板内保温构造简图 | B3 | ||||
| 增强石膏聚苯复合板厚度选用表 | B4-B6 | ||||
| 详图索引 | B7 | ||||
| 平面节点详图 | B8-B10 | ||||
| 楼梯间及外墙变形缝节点详图 | B11 | ||||
| 楼层处及窗侧口节点详图 | B12 | ||||
| 窗台、窗上口节点详图 | B13 | ||||
| 踢脚、地下室顶板保温详图 | B14 | ||||
| 凸（飘）窗节点详图 | B15-B16 | ||||
| 附件固定及窗帘盒挂件安装详图 | A19 | ||||
| 吊挂件安装详图 | B20 | ||||
| 暖气片、开关盒、管卡安装详图 | A21 | ||||
|
|||||
目录 图号及页次 A-01 / 01

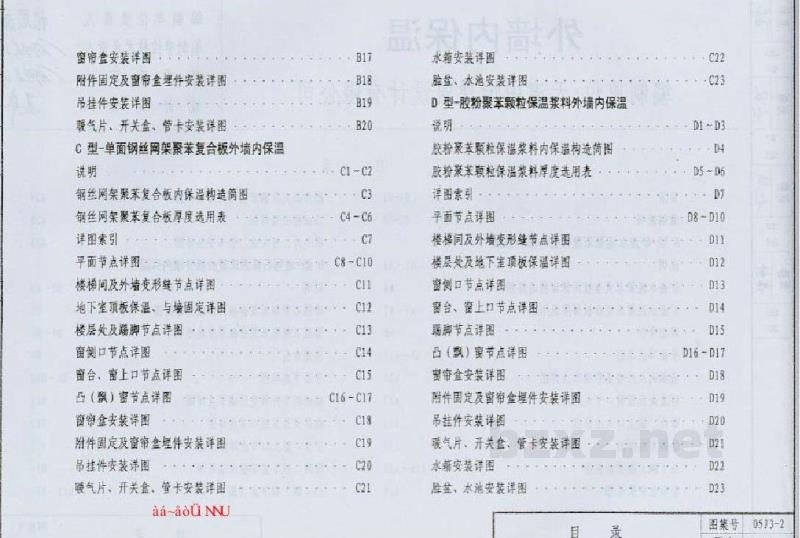

目 录
| 条目名称 | 页码/图号 | ||
|---|---|---|---|
| C 型-单面钢筋网架聚苯复合板外墙内保温 | |||
| 说明 | C1-C2 | ||
| 钢筋网架聚苯复合板内保温构造详图 | C3 | ||
| 钢筋网架聚苯复合板厚度选用表 | C4-C6 | ||
| 详图索引 | C7 | ||
| 平面节点详图 | C8-C10 | ||
| 楼梯间及外墙变形缝节点详图 | C11 | ||
| 地下室顶板保温、与墙固定详图 | C12 | ||
| 楼层处及踢脚节点详图 | C13 | ||
| 窗侧口节点详图 | C14 | ||
| 窗台、窗上口节点详图 | C15 | ||
| 凸（飘）窗节点详图 | C16-C17 | ||
| 窗帘盒安装详图 | C18 | ||
| 附件固定及窗帘盒挂件安装详图 | C19 | ||
| 吊挂件安装详图 | C20 | ||
| 暖气片、开关盒、管卡安装详图 | C21 | ||
|
C型-单面钢丝网架聚苯复合板外墙内保温
|
D型-胶粉聚苯颗粒保温浆料外墙内保温
|
目 录
| 图集号 | 05J3-2 |
|---|---|
| 页次 | 62 |
