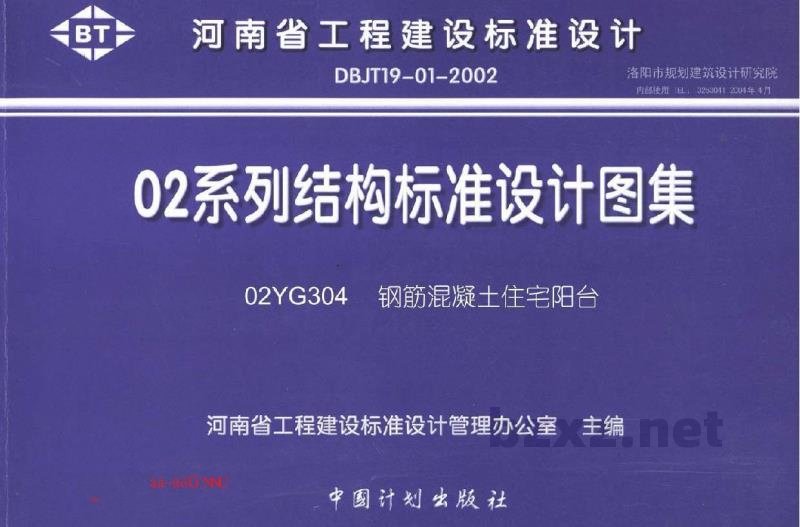

【02YG304】 钢筋混凝土住宅阳台

河南省工程建设标准设计

DBJT19-01-2002

洛阳市规划建筑设计研究院
内部使用 印：256304，2004年4月

02系列结构标准设计图集

02YG304  钢筋混凝土住宅阳台

河南省工程建设标准设计管理办公室  主编

中国计划出版社

钢筋混凝土住宅阳台

目录

编制单位联系电话：0371-2459717

设计 张期平 审核 汪建峰 审定 王俊杰

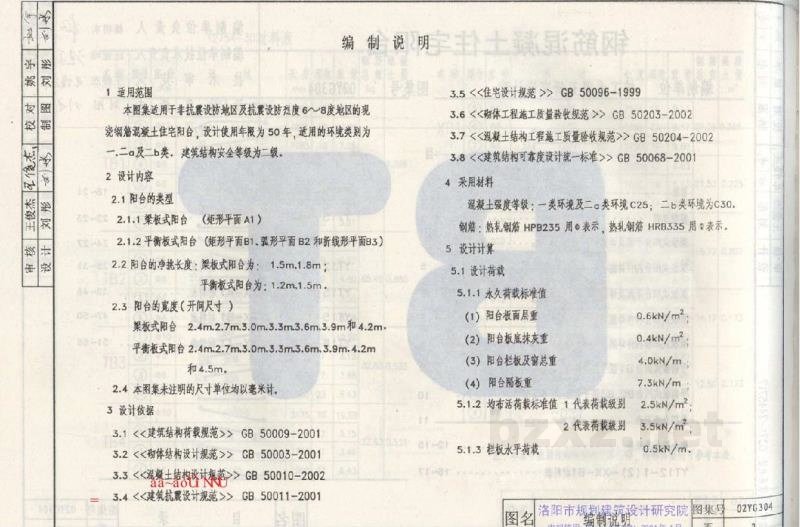

编制说明

1 适用范围

本图集适用于非抗震设防地区及抗震设防烈度6~8度地区的现浇钢筋混凝土住宅阳台，设计使用年限为50年。适用的环境类别为一、二a及二b类，建筑结构安全等级为二级。

2 设计内容

2.1 阳台的类型

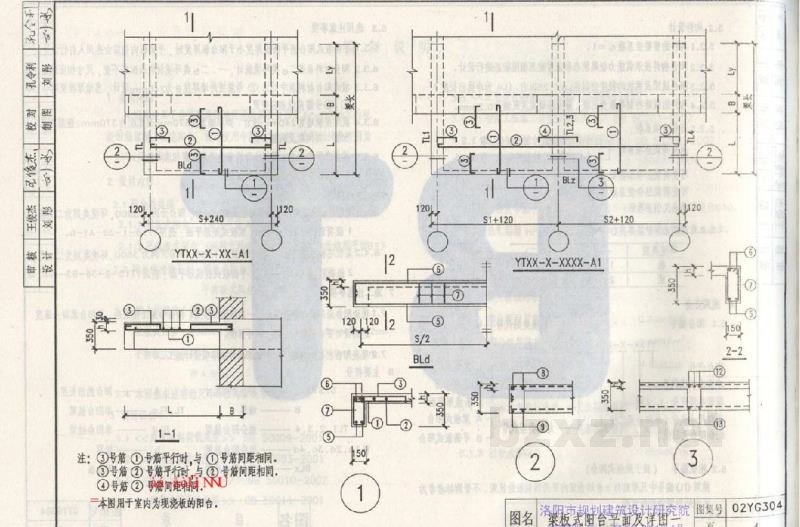

• 2.1.1 梁板式阳台（矩形平面A1）
• 2.1.2 平衡板式阳台（矩形平面B1、弧形平面B2和折线形平面B3）

2.2 阳台的净挑长度：

• 梁板式阳台为：1.5m、1.8m；
• 平衡板式阳台为：1.2m、1.5m。

2.3 阳台的宽度（开间尺寸）

• 梁板式阳台 2.4m、2.7m、3.0m、3.3m、3.6m、3.9m和4.2m。

• 平衡板式阳台 2.4m、2.7m、3.0m、3.3m、3.6m、3.9m、4.2m和4.5m。

2.4 本图集未注明的尺寸单位均以毫米计。

3 设计依据

• 3.1 《建筑结构荷载规范》：GB 50009—2001
• 3.2 《砌体结构设计规范》：GB 50003—2001
• 3.3 《混凝土结构设计规范》：GB 50010—2002
• 3.4 《建筑抗震设计规范》：GB 50011—2001
• 3.5 《住宅设计规范》：GB 50096—1999
• 3.6 《砌体工程施工及质量验收规范》：GB 50203—2002
• 3.7 《混凝土结构工程施工质量验收规范》：GB 50204—2002
• 3.8 《建筑结构可靠性设计统一标准》：GB 50068—2001

4 采用材料

混凝土强度等级：一类环境及二a类环境C25；二b类环境为C30。

钢筋：热轧普钢 HPB235 用 a 表示，热轧细钢 HRB335 用 b 表示。

5 设计计算

5.1 设计荷载

5.1.1 永久荷载标准值

5.1.2 均布活荷载标准值

5.1.3 栏板水平荷载
