【02YG301】 河南省钢筋混凝土过梁

钢筋混凝土过梁

编制单位：河南省建筑设计研究院 图集号：02YG301

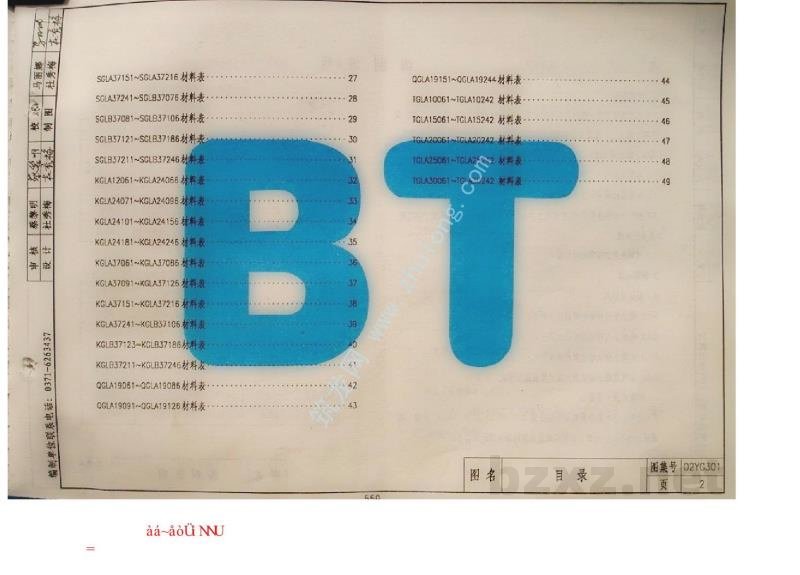

目录

SSLA3715/1---SSLA372/16 材料表

SSLB372/4/1---SLBLB370/76 材料表

SSLB3708/1---SOLB37105 材料表

SSLB3712/1---SOLB37186 材料表

SCLB372/1/1---SCLB3724/6 材料表

KCLA20E/1---KCLA240/65 材料表

KCLA240/7/1---KLA240/68 材料表

KCLA2410/1---KQLA24156 材料表

KGLA241B/1---KQLA2424/6 材料表

KGLA370E/1---KQLA37086 材料表

KGLA3709/1---KQLA37125 材料表

KGLA371B/1---KQLA372/6 材料表

KSLA3724/1-KOLB37103 材料表

KGB37123/1-KGIB37186 材料表

KGLB372/1---KQLB3724/6 材料表

QDLA1905/1-QOLA19085 材料表

OOLAL939/1-OOLA19125 材料表

44
45
46
47
48
49

QGLA191B/1---OOLA19244 材料表

TGLAL0C6/1-TGIA10242 材料表

TOLAI50E/1-TOIA15249 材料表

TCLAZOOE/TCLA370/2 材料表

TGLA250B/1-TGIA2678 材料表

TOLAZOOB-TO/A37042 材料表

aá~àõÜ NNu

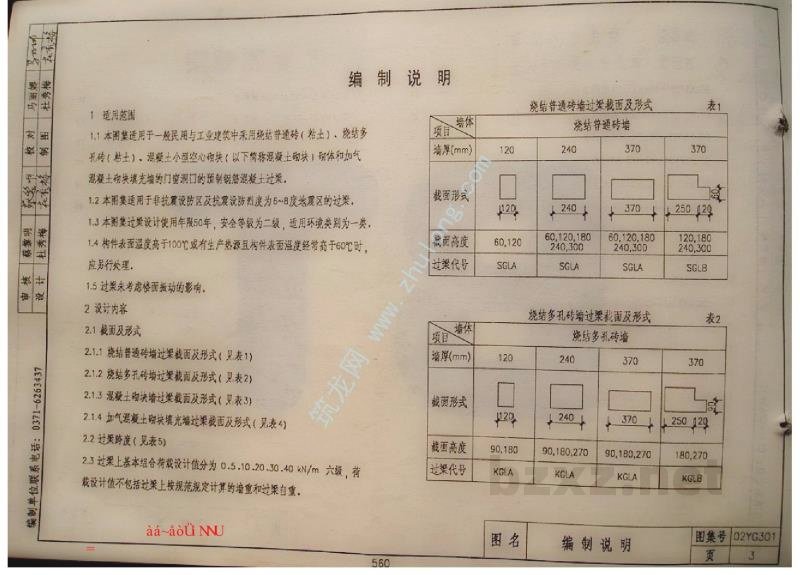

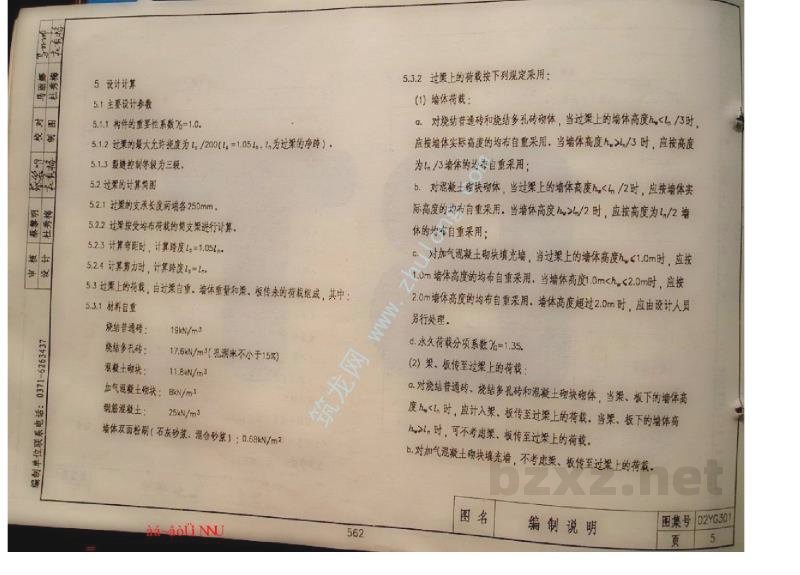

编制说明

1 适用范围

1. 1.1 本图集适用于一般民用与工业建筑中采用烧结普通砖（粘土）、烧结多孔砖（粘土）、混凝土小型空心砌块（以下简称混凝土砌块）墙体和加气混凝土砌块承重墙及门窗洞口的预制钢筋混凝土过梁。
2. 1.2 本图集适用于非抗震设防区及抗震设防烈度为6~8度地区的一般建筑。
3. 1.3 本图集中过梁设计使用年限为50年，安全等级为二级，适用环境类别为一类。
4. 1.4 构件表面温度高于100℃或生产有腐蚀性气体的厂房内墙面应经常处于80℃时，应另行处理。
5. 1.5 过梁未考虑地基振动的影响。

2 设计内容

1. 2.1 截面及形式
• 2.1.1 烧结普通砖过梁截面及形式（见表1）
• 2.1.2 烧结多孔砖过梁截面及形式（见表2）
• 2.1.3 混凝土砌块过梁截面及形式（见表3）
• 2.1.4 加气混凝土砌块承重墙过梁截面及形式（见表4）
2. 2.2 过梁跨度（见表5）
3. 2.3 过梁上基本组合荷载设计值分为0.5、1.0、2.0、3.0、4.0 kN/m，六级，荷载设计值不包括过梁上按规定应考虑的墙重和过梁自重。
