标准简介/下载湖北省工程建设标准设计
住宅厨房卫生间
变压式排风道安装构造
HUBEISHENG GONGCHENGJIANSHE BIAOZHUNSHEJI
03EJ504
湖北省工程建设标准设计办公室

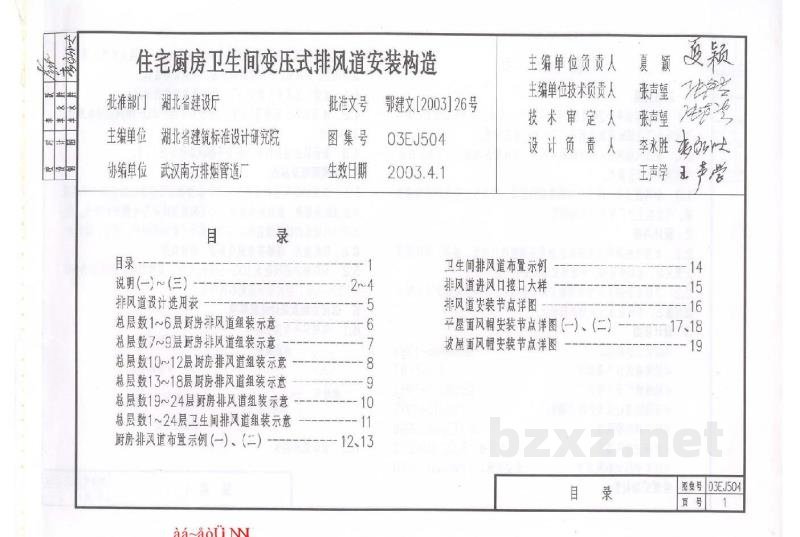

住宅厨房卫生间变压式排风道安装构造
| 批准部门： | 湖北省建设厅 | 批准文号： | 鄂建文[2003]26号 | ||||||||
| 主编单位： | 湖北省标准建筑设计研究院 | ||||||||||
| 协编单位： | 武汉南方排烟管道厂 | 图集号： | 03EJ504 | ||||||||
| 生效日期：2003.4.1 | |||||||||||
| 主编单位负责人 | 夏颖 | ||
|---|---|---|---|
| 主编单位技术负责人 | 张声望 | ||
| 校审人定人 | 张声望 | ||
| 设计负责人 | 李永胜 王学亭 |
||
目 录
| 目录 | 1 | ||
| 说明（一）~（三） | 2~4 | ||
| 排风道设计选用表 | 5 | 卫生间非风道布景示例 | 14 |
| 总层数1~6层厨房排风道组装示意 | 6 | 排风道穿风口接口大样 | 15 |
| 总层数7~9层厨房排风道组装示意 | 7 | 排风道安装节点详图 | 16 |
| 总层数10~12层厨房排风道组装示意 | 8 | 平屋面风管安装节点详图（一）、（二） | 17、18 |
| 总层数13~18层厨房排风道组装示意 | 9 | 坡屋面风管安装节点详图 | 19 |
| 总层数19~24层厨房排风道组装示意 | 10 | ||
| 总层数1~24层卫生间排风道组装示意 | 11 | ||
| 厨房排风道布置示例（一）、（二） | 12、13 |
| 目 录 | |||
|---|---|---|---|
| 图集号： | 03EJ504 | 页号： | 1 |
aa-a6Üo NN

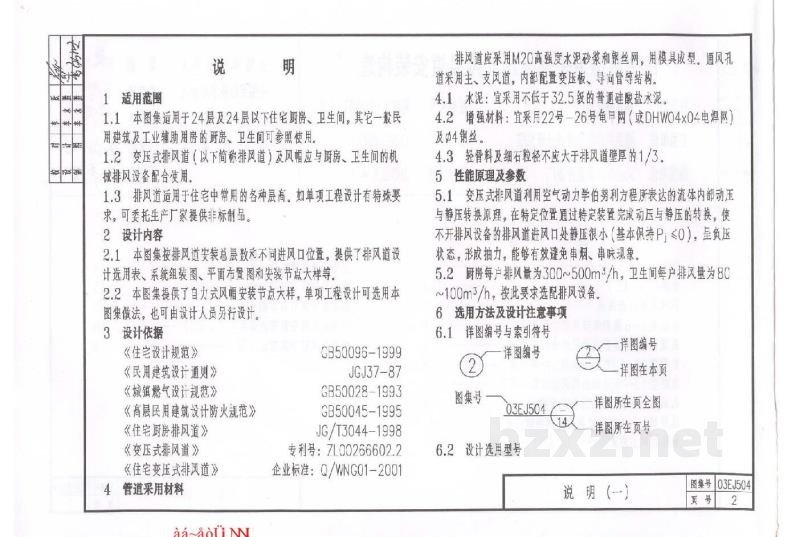

说 明
1 适用范围
1.1 本图集适用于24层及24层以下住宅厨房、卫生间。其它一般民用建筑及工业辅助用房的厨房、卫生间可参照使用。
1.2 变压式排风道（以下简称排风道）及风帽应与厨房、卫生间的机械排风设备配合使用。
1.3 非排风道适用于住宅中常用的各种厨具，如单项工程设置有特殊要求，可委托生产厂家提供非标模型。
2 设计内容
2.1 本图集按排风道安装层数及不同过风口位置，提供了非风管设计选用表、系统流程图、平面布置图和安装节点大样等。
2.2 本图集提供了自启式风帽安装节点大样。单项工程设计可选用本图做法，也可由设计人员另行设计。
3 设计依据
| 《住宅设计规范》 | GJG2096—1999 |
| 《民用建筑设计通则》 | JGJS7—87 |
| 《城镇燃气设计规范》 | GJ50028—1993 |
| 《高层民用建筑设计防火规范》 | GJ50045—1995 |
| 《住宅厨房排风道》 | JG/T3204-1998 |
| 《变压式排风道》 | 专利号：ZL00266602.2 |
| 《住宅厨房非排风道》 | 企业标准：Q/WNGC1-2001 |
4 管道采用材料
非风管应采用M20高强砂浆水泥砂和钢丝网，薄板成型。通风孔道及主立、支风道，内部配置变径管、导流管等结构。
- 4.1 水泥：宜采用不低于32.5级的普通硅酸盐水泥。
- 4.2 增强材料：宜采用22号～26号电焊网（或HDHW04×4电焊网）及φ4钢丝。
- 4.3 轻骨料和粗砂粒径不应大于排风管壁厚的1/5。
5 性能原理及参数
- 5.1 变压式排风道利用空气动力学伯努利方程表达的流体内部动压与静压转换原理，在特定位置通过特定装置完成动压与静压的转换。使不开排风扇设备的非风管进入风口静压低（基本保持Pi≤0），呈负压状态，形成推力，能够有效避免串气、串味现象。
- 5.2 厨房每户排风量为300~500m³/h，卫生间每户排风量为80~100m³/h。此设计要求配套排风设备。
6 选用方法及设计注意事项
- 6.1 详图编号与索引符号
| [图片] | —详图编号 | [图片] 详图编号 |
| 图集号 | [图片] | —图集在本页 |
| 03SJ504 [图片] 14 | [图片] 详图所在页号 | |
| 图集所在页号 | ||
- 6.2 设计选用型号

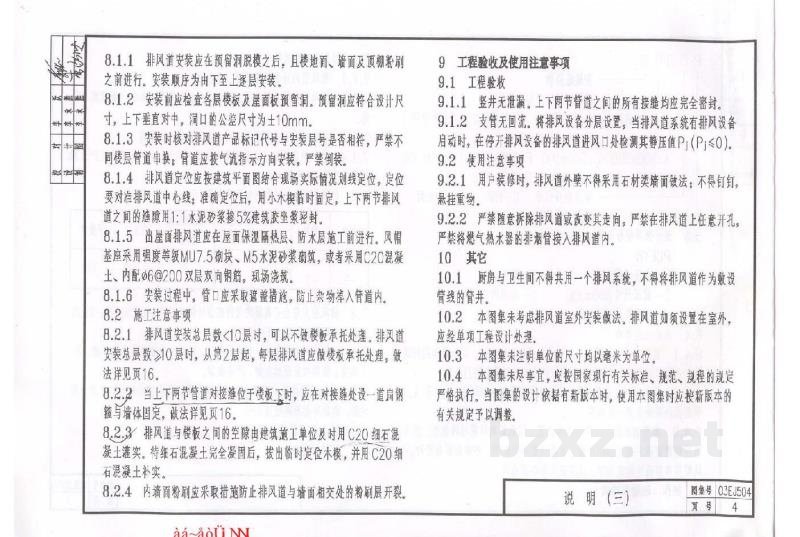

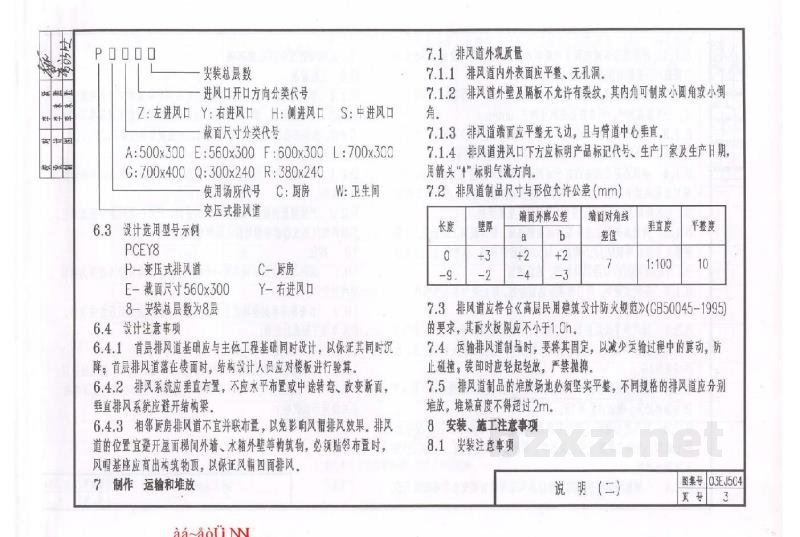

| 说明（一） | 图集号 03SJ504 |
|||
|---|---|---|---|---|
| 页 号 | 2 |
